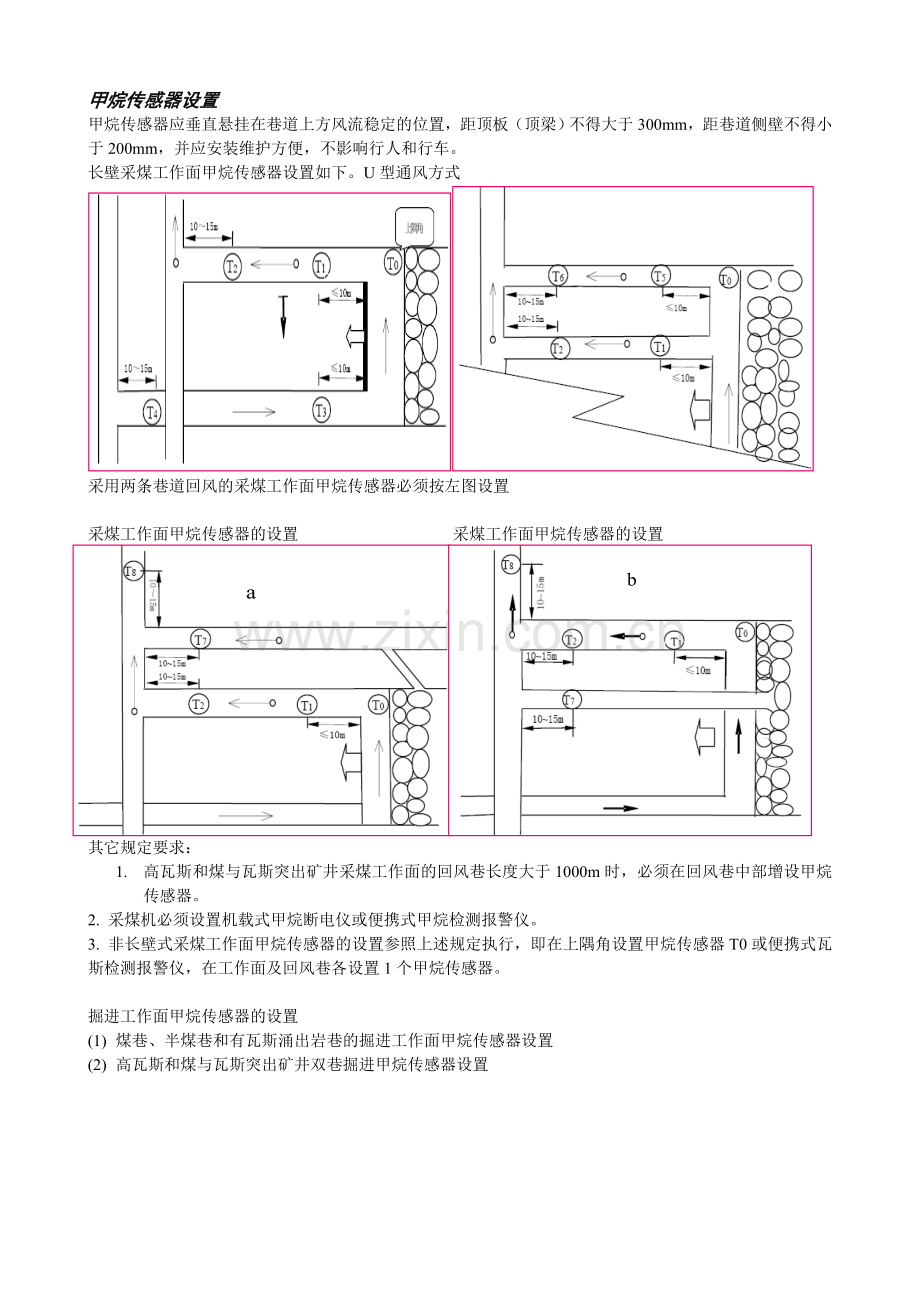

甲烷传感器设置
甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。
长壁采煤工作面甲烷传感器设置如下。U型通风方式

采用两条巷道回风的采煤工作面甲烷传感器必须按左图设置

采煤工作面甲烷传感器的设置 采煤工作面甲烷传感器的设置

其它规定要求：
1. 高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，必须在回风巷中部增设甲烷传感器。
2. 采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
3. 非长壁式采煤工作面甲烷传感器的设置参照上述规定执行，即在上隅角设置甲烷传感器T0或便携式瓦斯检测报警仪，在工作面及回风巷各设置1个甲烷传感器。

掘进工作面甲烷传感器的设置
(1) 煤巷、半煤巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器设置
(2) 高瓦斯和煤与瓦斯突出矿井双巷掘进甲烷传感器设置

(1) (2)

其它要求：
1. 高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于1000m时，必须在掘进巷道中部增设甲烷传感器。
2. 掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。
一氧化碳传感器的设置
• （一）一氧化碳传感器应垂直悬挂，距顶板不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
• （二）开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为0.0024%CO，工作面回风巷设置

• （三）带式输送机滚筒下风侧10m～15m处宜设置一氧化碳传感器，报警浓度为0.0024%CO。
• （四）自然发火点、封闭火区防火墙栅栏外宜设置一氧化碳传感器，报警浓度为0.0024%CO。
• （五）开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0.0024%CO。
• （六）其它有CO涌出地点的下风侧
