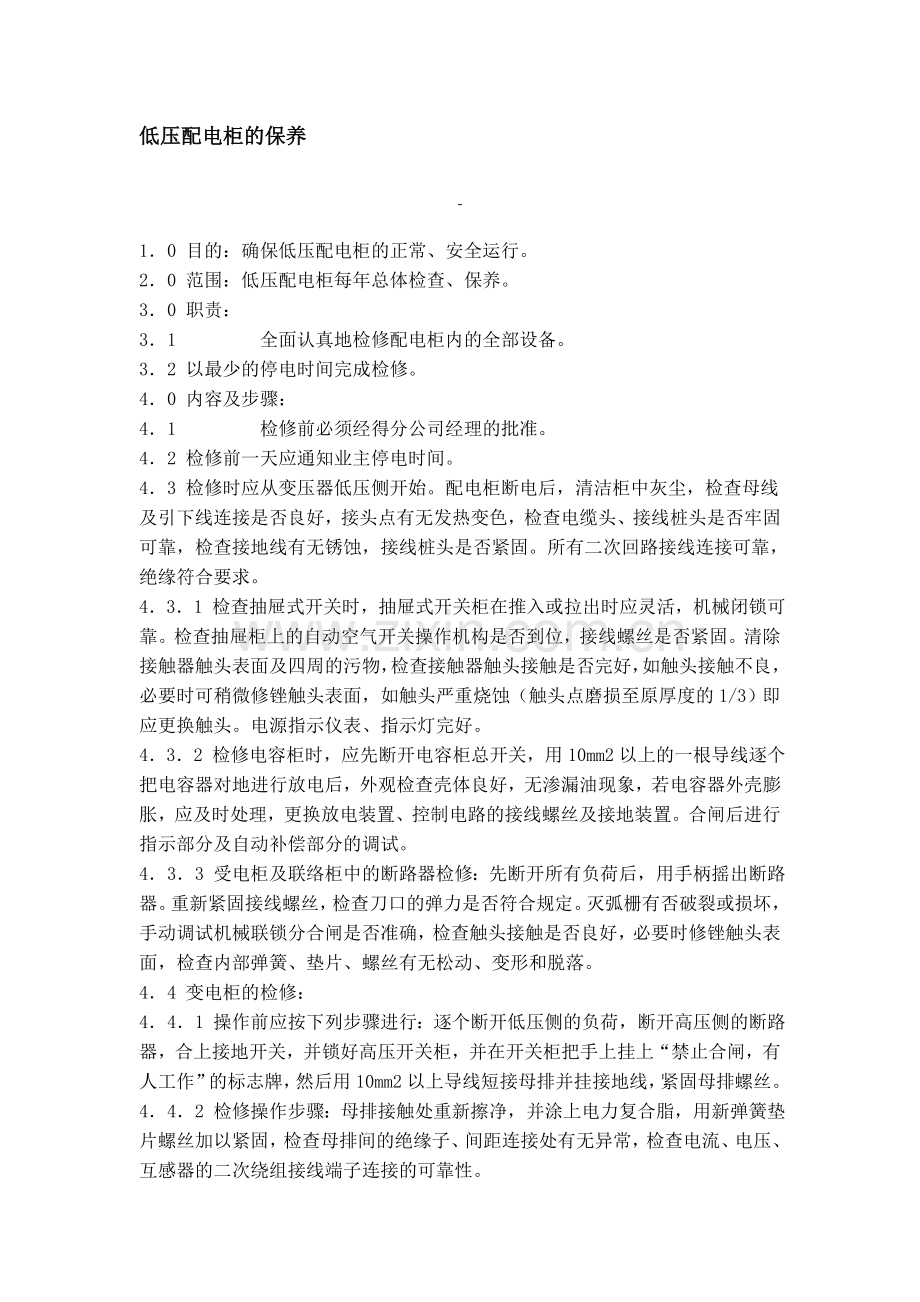

低压配电柜的保养
-
1．0 目的：确保低压配电柜的正常、安全运行。
2．0 范围：低压配电柜每年总体检查、保养。
3．0 职责：
3．1     全面认真地检修配电柜内的全部设备。
3．2 以最少的停电时间完成检修。
4．0 内容及步骤：
4．1     检修前必须经得分公司经理的批准。
4．2 检修前一天应通知业主停电时间。
4．3 检修时应从变压器低压侧开始。配电柜断电后，清洁柜中灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。所有二次回路接线连接可靠，绝缘符合要求。
4．3．1 检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠。检查抽屉柜上的自动空气开关操作机构是否到位，接线螺丝是否紧固。清除接触器触头表面及四周的污物，检查接触器触头接触是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触头严重烧蚀（触头点磨损至原厚度的1/3）即应更换触头。电源指示仪表、指示灯完好。
4．3．2 检修电容柜时，应先断开电容柜总开关，用10mm2以上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象，若电容器外壳膨胀，应及时处理，更换放电装置、控制电路的接线螺丝及接地装置。合闸后进行指示部分及自动补偿部分的调试。
4．3．3 受电柜及联络柜中的断路器检修：先断开所有负荷后，用手柄摇出断路器。重新紧固接线螺丝，检查刀口的弹力是否符合规定。灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否良好，必要时修锉触头表面，检查内部弹簧、垫片、螺丝有无松动、变形和脱落。
4．4 变电柜的检修：
4．4．1 操作前应按下列步骤进行：逐个断开低压侧的负荷，断开高压侧的断路器，合上接地开关，并锁好高压开关柜，并在开关柜把手上挂上“禁止合闸，有人工作”的标志牌，然后用10mm2以上导线短接母排并挂接地线，紧固母排螺丝。
4．4．2 检修操作步骤：母排接触处重新擦净，并涂上电力复合脂，用新弹簧垫片螺丝加以紧固，检查母排间的绝缘子、间距连接处有无异常，检查电流、电压、互感器的二次绕组接线端子连接的可靠性。

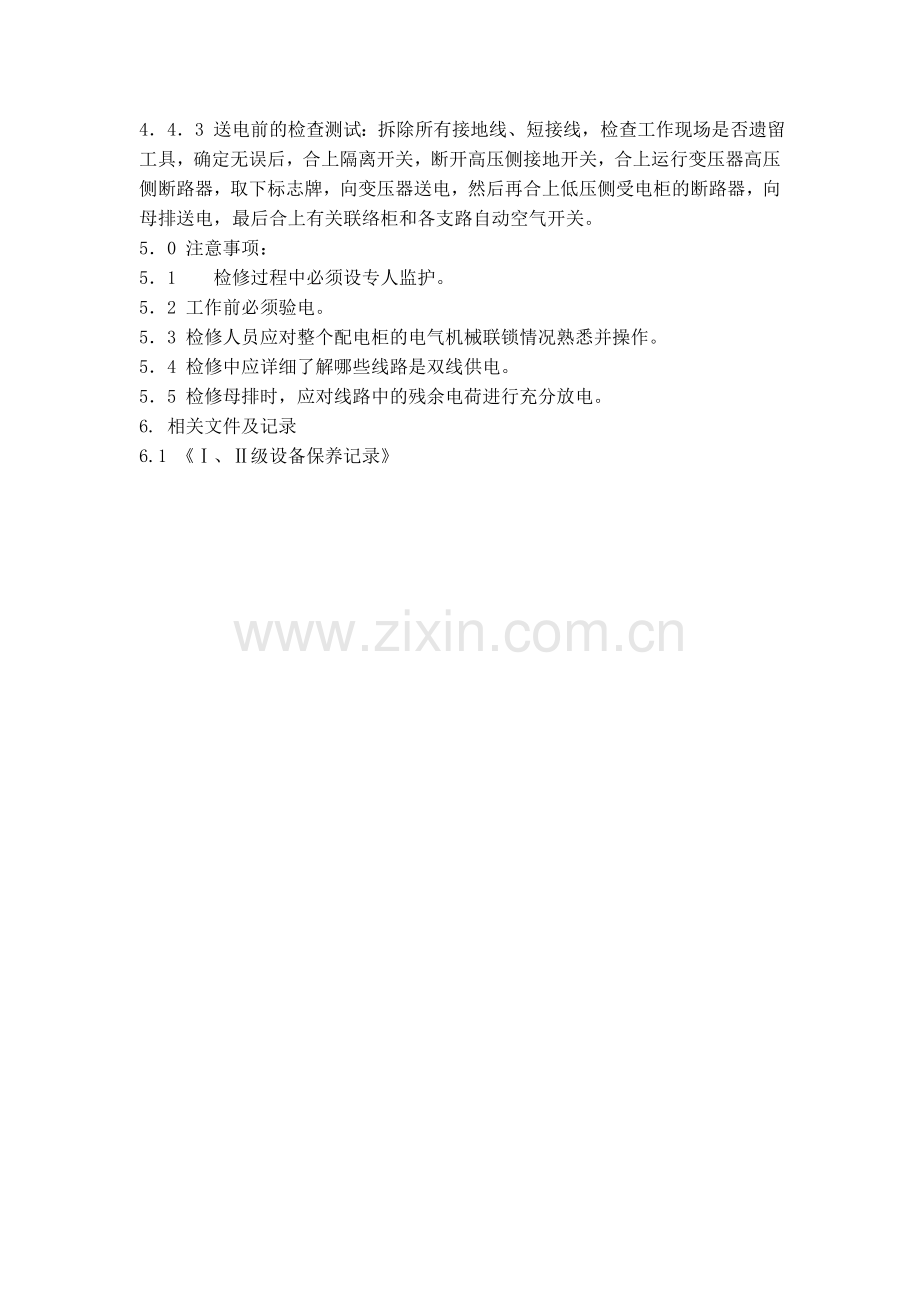

4．4．3 送电前的检查测试：拆除所有接地线、短接线，检查工作现场是否遗留工具，确定无误后，合上隔离开关，断开高压侧接地开关，合上运行变压器高压侧断路器，取下标志牌，向变压器送电，然后再合上低压侧受电柜的断路器，向母排送电，最后合上有关联络柜和各支路自动空气开关。
5．0 注意事项：
5．1  检修过程中必须设专人监护。
5．2 工作前必须验电。
5．3 检修人员应对整个配电柜的电气机械联锁情况熟悉并操作。
5．4 检修中应详细了解哪些线路是双线供电。
5．5 检修母排时，应对线路中的残余电荷进行充分放电。
6. 相关文件及记录
6.1 《Ⅰ、Ⅱ级设备保养记录》
