电子膨胀阀厂家技术规格书.doc

电子膨胀阀系统
控制器
（厂家技术规格书）

合用于：
满液式螺杆机组
干式螺杆机组

广州万控自动化科技有限公司
版权所有，翻印必究
2023年02月 V1.0版

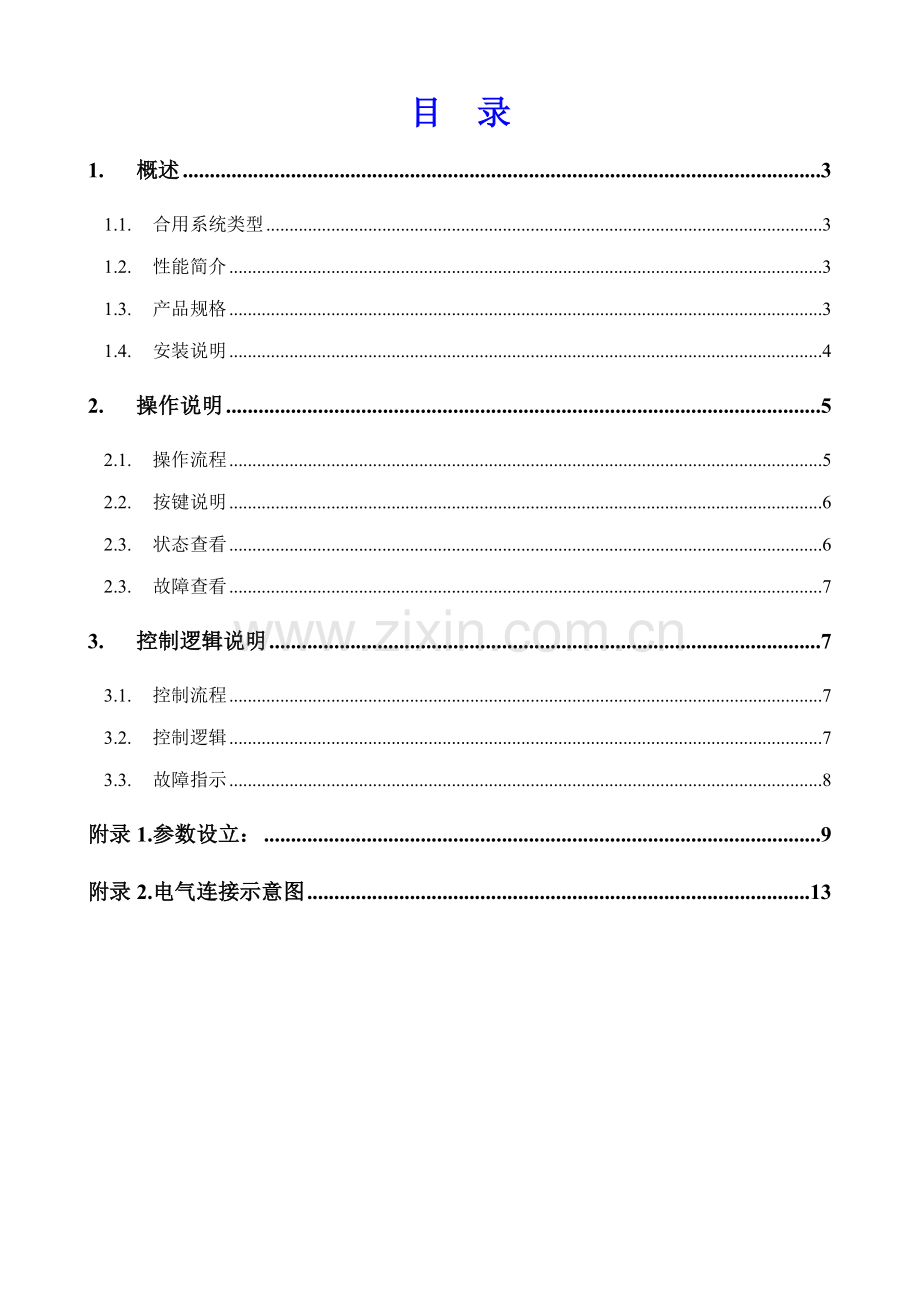

目 录
1. 概述 3
1.1. 合用系统类型 3
1.2. 性能简介 3
1.3. 产品规格 3
1.4. 安装说明 4
2. 操作说明 5
2.1. 操作流程 5
2.2. 按键说明 6
2.3. 状态查看 6
2.3. 故障查看 7
3. 控制逻辑说明 7
3.1. 控制流程 7
3.2. 控制逻辑 7
3.3. 故障指示 8
附录1.参数设立： 9
附录2.电气连接示意图 13

1. 概述
广州万控自动化科技有限公司是一家专业从事嵌入式控制器、自动化控制系统以及自动化机械设计、开发、销售的高科技公司。数年来，公司融入当今先进的微电子技术，结合自控行业的经验，在自动化控制领域取得了骄人的业绩，成为在自动化具有较强影响力的公司。
1.1. 合用系统类型
本控制产品针对干式/满液式螺杆机组电子膨胀阀而设计的。本系统可以单独使用，也可以与我们的螺杆控制器配套使用。
1.2. 性能简介
1、 采用先进的高速嵌入式微解决器，性能远高于同行业中使用的单片机。
2、 主板采用SMT表面贴装工艺，结构紧凑，发热量低，抗干扰能力强。
3、 主板预留一个串口，能快速地从PC计算机直接下载程序，方便程序升级和硬件的扩展。
4、 采用485通讯传输技术，数据传送距离远且信号不衰减，可以达成1200米，假如加一个中继器，通讯距离可以达成3000米以上。
5、 硬件具有自诊断能力，能自动排除硬件故障，而软件采用冗余、陷阱技术与硬件的WATCHDOG相结合，提高整体抗干扰能力。
6、 存储容量大，256K的程序存储容量，16K的断电数据保存容量，用于存放参数的存储芯片稳定性好，可靠不丢失。
7、 内置多种参数，可供厂家出厂前选择设定，并提供口令保护功能。
8、 可随时查看各点实际温度，以及也许查询开关量输入、继电器输出，并可随时修改设定参数。
1.3. 产品规格
Expansion的具体规格参数如下
表1-1 Expansion技术参数
硬件规格(Hardware Specifications)
模拟量输入
2路NTC温度，2路0~5V、0~10V、4~20Ma可选择的模拟通道输入（共4路）；
电机驱动输出
2路（2相4线制）步进电机驱动输出
开关量输入
2路带光电隔离输入
开关量输出
2路继电器输出
供电电源
AC18V±10% / DC24V±10%
通信口
1个RS232，1个RS485（共2路）
一般规格(General Specifications)
允许掉电
20ms以内
抗干扰测试
电压2500Vp-p,脉冲周期1us，连续1S
工作环境温度
0°C－55°C，水平安装；
0°C－45°C，垂直安装；
工作环境湿度
5~85%RH(无凝露)
外形尺寸
145×90×72mm
安装尺寸
135×70mm
冷却方式
自然风冷
1.4. 安装说明
壳体外形

外形尺寸

Expansion俯视外形尺寸

Expansion正视外形尺寸

Expansion侧视外形尺寸
2. 操作说明
2.1. 操作流程
数码界面

图2-1 界面显示图
操作流程如下图所示

图2-2 操作流程图
2.2. 按键说明
图标
名称
说 明
K1
设立键
Ø 在主界面按下“设立键”进入密码输入窗口，输入密码后，按下“设立键”确认，不同等级的密码进入不同的参数设立页面。
Ø 在密码输入窗口界面下，长按设立键2秒以上返回主界面。
Ø 在手动调阀状态下，长按“设立键”2秒以上，退出手动调阀，进入正常的运营模式。
K2
移位键
Ø 进行页面的翻页。
Ø 在设立界面且选择了要修改的参数后，作为数值的递增和递减控制。
Ø 在故障查询状态下，按“移位键”进行系统一故障查询翻页操作。
Ø 在故障状态下，按“增长键”进行系统二故障查询翻页操作。
Ø 连续长按“移位”和“增长”组合键，2秒以上，进入手动调阀状态，“L+数字”代表系统一的阀体开度。“H+数字”代表系统二的阀体开度。
Ø 在手动调阀模式下，按“移位键”阀体减少1%的开度；按“增长键”阀体增长1%的开度。
K3
增长键
K4
故障键
Ø 在主界面时，进行故障查询。
Ø 在手动调阀模式下，按“故障键”进行系统一和系统二阀体调试切换。
2.3. 状态查看
图标
名称
说 明
有小数点
过热度
在运营模式下，按“移位键”进行系统一状态查看。按“增长键”进行系统二状态查看。按“故障键”进行系统一和系统二状态查看切换。
系统一：过热度->按“移位键”->开度->按“移位键”->吸气温度->按“移位键”->吸气压力-> 按”移位键”->过热度
系统一 ->按“故障键”->系统二 ->按“故障键”->系统一
系统二：过热度->按“增长键”->开度->按“增长键”->吸气温度->按“增长键”->吸气压力-> 按”增长键”->过热度
无小数点
开度
有小数点
吸气温度
有小数点
吸气压力
2.4. 故障查看
图标
名称
说 明
EEE
无端障
三个“EEE”代表没有故障
E00
压力传感器
“E00”代表系统一压力传感器探头故障
E01
吸气温度探头
“E01”代表系统一吸气温度探头故障
F00
压力传感器
“F00”代表系统二压力传感器探头故障
F01
吸气温度探头
“F01”代表系统二吸气温度探头故障

3. 控制逻辑说明
3.1. 控制流程

3.2. 控制逻辑

3.3. 故障指示
当系统有故障时，假如故障没有被复位，则“报警指示”输出闭合；当所有故障都被复位后，“报警指示”断开。
版本说明
2023-02-01
V1.0 标准版本

广州万控自动化科技有限公司
GUANGZHOU GZWANKONG AUTOMATION TECHNOLOGY Co., Ltd.
地址: 广东省广州市白云区人和镇鹤龙七路三楼
电话: 传真:
网址：
本公司拥有本说明书的著作权，和保存对本说明书修改权，恕不另行告知！

附录1.参数设立
机器出厂前各参数都已设定，如无特殊需要，不宜更改参数，以免影响机器正常运营。第一次启动前请确认参数适合您的机器！
l 参数值设定由[设定范围]拟定；
l N类型的参数，在机组运营状态下，不可修改；
l 1、2、3表达参数操作权限（分别表达用户、维修、厂家3个级别），数字越大，级别越高。高级别操作者可操作低档别参数。
设立项
设定范围
默认值
单位
类型
备注

注释：以下参数由用户设立
用户设立参数

P01
开机电子阀预开度值
0…100
30
%
1
参看[控制逻辑说明]
P02
机组制冷剂类型设立
0…3
0

1
0:R22 1:R134A 2:R407C 3:R410A
P03
预开度连续时间
0…999
30
秒
1
参看[控制逻辑说明]
P04
蒸发器类型选择
0…1
1

1
0:干式 1:满液
P05
膨胀阀厂家选择
0…4
1

1
0：艾默生（ALCO） 1：丹佛斯（Danfoss） 2：斯波兰（Sporlan） 3：卡乐（CAREL） 4：其他
P06
膨胀阀类型选择
0…999
2

1
ALCO：0:(EX5_6) 1:(EX7) 2:(EX8)
Danfoss：0:(ETS50) 1:Danfoss(ETS100) 2:Danfoss(ETS250) 3:Danfoss(ETS400) Sporlan：0:(SER1596) 1:(SEI3064)2:(SEH6386)
CAREL：0:(E2V)
其他：假如选择其他“膨胀阀类型选择”参数变为“膨胀阀步数”输入。
“膨胀阀步数”设定“范围在0~9990”步，控制板放大10倍，例如输入999，阀体步数为999*10=9990步。
P07
压力传感器最低值
-1.0…9.9
0
bar
1
根据采用的压力传感器的最小值，来确认此值
P08
压力传感器最高值
0…30
18.2
bar
1
根据采用的压力传感器的最大值，来确认此值
P09
过热度设定值
0…99.9
5
℃
1
蒸发器控制的吸气过热度值
P10
低档密码
1…999
111

1
修改用户密码

注释：以下参数由维修设立
系统设立参数

P11
吸气压力探头
0…1
1

2
0=严禁 1=使用 标号[AI0]
假如吸气压力探头选择禁用，吸气压力由控制主板发送过来。
P12
吸气温度探头
0…1
1

2
0=严禁 1=使用 标号[NT-0]
P13
启动信号开关量
0…1
0

2
0=常开 1=常闭 标号[X00]
P14
吸气压力探头类型
0…2
2

2
压力传感器输出信号类型：0:0~5V 1:0~10V 2:4~20mA
P15
吸气压力修正值
-9.9…9.9
0
bar
2
用来修改传感器偏差
P16
吸气温度修正值
-9.9…9.9
0
℃
2
P17
阀体最大开度设立
50…100
100
%
2
设立阀体最大开度。例如设立90%，阀体在能量调节当中最大开度为90%。
P18
阀体最小开度设立
0…50
10
%
2
设立阀体最小开度。例如设立10%，阀体在能量调节当中最小开度为10%。
P19
电机动作周期
3…60
5
秒
2
例如5秒，阀体通过5秒，根据所在的区域动作一次。
P20
占空比设立
10…99.9
50
%
2
驱动步进电机脉冲占空比（用于调节电子转动平稳性）
P21
干式蒸发器SP值
-5.0…9.9
2
℃
2
初态，根据压力调节值
P22
满液蒸发器SP值
-5.0…9.9
5
℃
2
初态，根据压力调节值
P23
第一级加/卸载温度偏差
0…9.9
0.3
℃
2

参考【控制逻辑】说明
P24
第二级加/卸载温度偏差
0…9.9
0.6
℃
2
P25
第三级加/卸载温度偏差
0…9.9
0.9
℃
2
P26
膨胀阀第一档
0.1…99.9
1
‰
2

参考【控制逻辑】说明
P27
膨胀阀第二档
0.1…99.9
3
‰
2
P28
膨胀阀第三档
0.1…99.9
5
‰
2
P29
压力调节温度偏差
0.5…9.9
2
℃
2

P30
高级密码
1…999
222

修改厂家密码
P31
步进电机参看相对电压
0…330
50

2
艾默生：EX5_6 建议输入125；EX7 建议输入188；EX8建议输入200；
丹佛斯：ETS50，ETS100，ETS250，ETS400建议输入50；
斯波兰：SER1596，SEI3064，SEH6386等建议输入88；
卡乐： E2V建议输入60；
以上资料为广州万控自动化科技有限公司技术中心编写！若有任何疑问请联系本地业务人员！
附录2.电气连接示意图 电子膨胀阀控制器接线图（可搭配WKD8070S）
