工程管理资料.doc

TY-01
工程
（施工）交工技术文件

单项工程名称
单位工程名称

编制单位： 建设单位： 监督单位：
编 制 人： 审 核 人： 审 核 人：
负 责 人： 负 责 人： 负 责 人：
年 月 日 年 月 日 年 月 日

说明：扉页。编制单位为相应的施工、无损检测或监理单位。

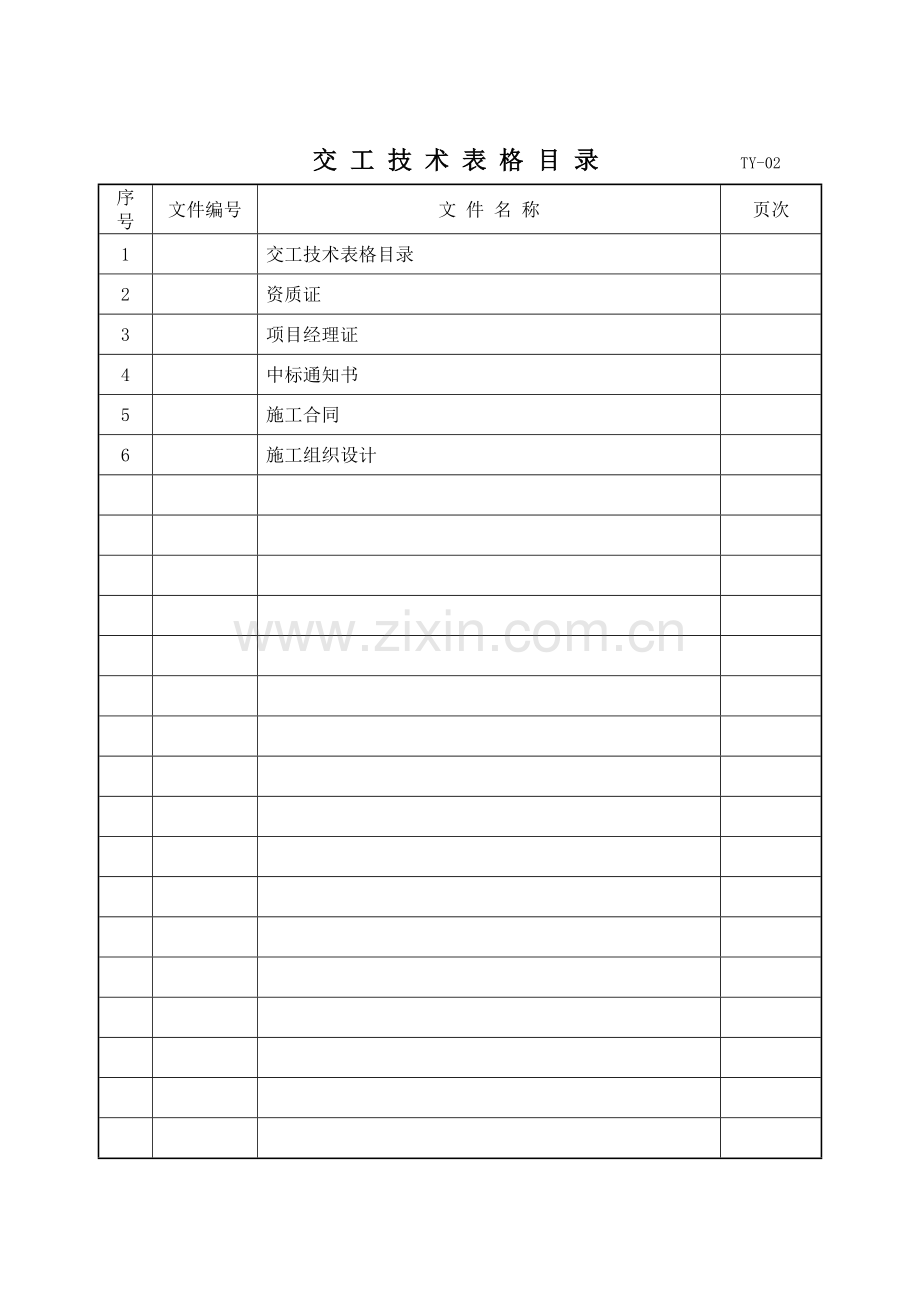

交 工 技 术 表 格 目 录 TY-02
序
号
文件编号
文 件 名 称
页次
1

交工技术表格目录

2

资质证

3

项目经理证

4

中标通知书

5

施工合同

6

施工组织设计

说明：“文件名称”填写归入本卷(册)内的交工技术文件标题的全称，“交工技术文件编号”栏填写编入卷(册)的交工技术文件编号。
工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
001
内容： 因水源井泵不能高频率开停，为保证施工质量及工期进度，经与甲方井场人员协商后，使用井场油罐储水，主要工作量如下：
1、无缝钢管 Φ76×6 42m
2、消防水带 Φ65 48m
3、阀门 Z41H-16 DN25 1台
4、同心大小头 DN50×25×4 1个
DN65×50×6 1个
材料均为乙供，另用人工5个。

建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日
工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
002
内容：
一、因环境气温低，为保证焊接质量，按照施工规范要求对焊道进行预热，主要工作量如下：
1、200m3罐预热焊道： 310m。
2、500m3罐预热焊道：520.5m/台，3台总计1561.5m。
二、因市场购买不到扁钢－150×6及扁钢－80×3，分别用δ=6㎜钢板和δ=3㎜钢板切割，共用氧气：14瓶；乙炔：8瓶；20个人工日。
三、为保证预制质量及工期，搭建钢平台1座（6m×12m）。
四、制作安装：包边角钢圈煨制胎具（Φ8920） 1个；
包边角钢圈煨制胎具（Φ6580） 1个。
五、1、为保证盘梯安装质量，制作踏步预制胎具1套，共用16a槽钢4m;
δ=12㎜钢板 1.2㎡；螺旋千斤顶5t 2台；消耗氧气：1瓶；乙炔：0.5瓶；J422焊条2㎏；4个人工日。
2、踏步预制共用40人工日。
建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

2006年12月 13 日
工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
004
内容：
1、20-6井场值班房拆除：共用26个人工日。
2、拆除材料（砖、瓦及檩条）拉运、码垛：共用20个人工日。
3、建筑垃圾拉运：使用铲车1个台班；翻斗车拉运花费1600元（含垃圾处理）；剩余垃圾清理另用2个人工日
4、新建水源井泵配电间：
沟槽开挖及素土翻夯：宽0.6m，长8m,深0.5m
砌砖墙（240㎜）：高2.9m，长7m
有亮木门（0.9m×2.2m）安装：1套
安装 C20水泥檩条（100×100） 12根
铺瓦2层 4㎡/层

建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

2007年4月 17 日
工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
003
内容：
因通往施工现场土路坡太大，材料无法进行正常拉运，为保证施工正常进行，采取二次倒运，主要工作量如下：
1、罐基础施工材料：共用8吨翻斗车7个台班，卸车及二次装车使用28个人工日。
2、储罐安装材料：共用8吨平板车4个台班，8吨吊车2个台班，6个人工日。
3、注水泵房和站外执勤点基础施工材料：共用8吨翻斗车9个台班，40个人工日。

建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

2007年4月 28 日
工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
005
内容：
3×500m3储罐连接平台吊装时，为保证安全，使用8吨吊车1个台班。

建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

2007年4月 29日
工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
006
内容：
根据规范要求，对储罐底板焊缝作真空试漏，主要工作量如下：
1、真空箱制作：δ=4㎜钢板 1.1㎡； 角钢∠30×4 5.2;扁钢—30×3 2.6m；δ=10㎜有机玻璃玻璃 0.3㎡；螺栓M4×20 46套；δ=5㎜橡胶垫圈1.0×0.3m 1个；真空表Y-100，0~0.1MPa（含压力表弯，表接头和阀门AJ13H-16 DN15）1套；DN25丝头L=200㎜ 2根； DN40丝头L=200㎜ 2根； DN40耐压橡胶软管 10m；阀门Z11H-16 DN25 1台； Z11H-16C DN40 1台；真空泵SX-II 1台
2、200m3罐真空试漏，共用14个人工日，玻璃腻子7㎏，肥皂 1㎏；
3、500m3罐真空试漏，每台用20个人工日，玻璃腻子9㎏，肥皂 1.2㎏，共计3台。

真空表

放空口DN25
300

抽气口DN40
400

1000
建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日
工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
007
内容：
在储罐基础沉降期间，为节省用水，进行倒水，主要工作量如下：
1、安装、拆除离心泵IS65-40-125 1台；
2、安装、拆除管线Φ89×4 5.5m；Φ76×4 9m；DN65消防软管 12m;
1.5D，90°弯头Φ89×4 2个；1.5D，90°弯头Φ76×4 5个；
法兰 PN1.6 DN65 3片；PN1.6 DN80 2片；PN1.6 DN40 1片；
偏心大小头DN80×DN65 1个；同心大小头 DN65×DN40 1个；
阀门Z41H-16C DN80 1台；Z41H-16C DN65 1台；电缆YJV22-1KV-4×10 32m;空气开关500V 20A 1个；
3、安装、拆除期间，材料搬运共用12个人工日。
注：第一、二项另外安装、拆除两次。

建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日
工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
008
内容：
因施工现场风大，为保证焊接质量，搭建预制棚（4×6×3.5m）1具和制作防风防雨棚（2×3×2m） 1个：
1、搭建预制棚（4×6×3.5m）主要工作量：
钢管 Φ48×3.5 L=4m 4根； L=5m 6根； L=6m 5根；
架扣 14个；篷布 73㎡。
2、制作防风防雨棚（2×3×2m）主要工作量：
角钢∠30×4 30m；篷布 18㎡。

建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日
工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
009
内容：
因通往施工现场土路坡太大，材料无法进行正常拉运，为保证施工正常进行，采取二次倒运，主要工作量如下：
1、注水泵房和水处理间主体施工材料：共用8吨翻斗车14个台班。
2、工艺安装材料：共用8吨平板车4个台班，8吨吊车2个台班。
3、注水泵拉运：共用12吨平板车1个台班，16吨吊车1个台班，修路使用铲车1个台班。
4、撬装式过滤器：共用8吨平板车1个台班，16吨吊车1个台班。

建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日
工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
012
内容：
根据甲方要求，连接水源井，主要工作量为：
1、土方开挖、回填夯实：宽0.7m，深1.7m，长61m。
2、20#钢管Φ76×5 （环氧煤沥青特加强级防腐，Sa2.0） 64.5m
弯头 90E（L）-65B-sch80 5个
同心大小头 R(C)-80×65B-sch20 1个
卡箍PN25 DN65 1个

建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
013
内容：
因通往施工现场土路坡太大，材料无法进行正常拉运，为保证施工正常进行，采取二次倒运，主要工作量如下：
1、道路、污水池施工材料：共用8吨翻斗车11个台班。
2、围墙及阀组间施工材料：共用8吨翻斗车13个台班。 3、锅炉拉运：共用8吨平板车1个台班，12吨吊车1个台班。
4、线杆及电缆拉运：共用5吨平板车1个台班，12吨平板车1个台班，5吨吊车1个台班。

建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
014
内容：
施工过程中，外来因素造成停工、误工统计如下：
1、工农关系纠纷，造成停工：
（1）因生活用水：2006年10月13日，10月14日，10月15日，
10月16日，10月17日，10月18日，10月19日，合计7天；
（2）因生产用水：2007年4月21日，4月25日，4月26日，4月27日，5月2日，5月3日，5月4日，合计7天。
2、停电造成停工：2006年10月20日下午，10月31日，11月17日下午，11月26日上午，2007年5月8日下午，5月18日下午，合计3.5天。
3、天气原因造成停工：2006年10月23日，11月2日，11月8日，11月15日下午，11月16日上午，11月22日下午，11月23日上午，11月24日，11月25日，11月27日上午，11月30日上午，12月7日，12月8日，12月9日，2007年4月30日，5月9日，5
建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
014
内容：
月10日，5月11日，5月13日，5月15日，5月16日，5月21日下午，6月7日下午，6月9日下午，6月12日下午，6月17日，6月18日，6月19日，6月20日，6月21日，6月22日上午，6月29日下午，7月2日下午，7月4日下午，7月12日，7月17日下午，7月19日，7月20日，7月21日，7月26日，7月28日，8月8日，合计34.5天。
4、无工业用水，造成误工：2006年11月3日，11月4日两天。
5、场地平整，造成误工：2007年8月25日星期六
（1）注水泵房部分：2007年3月20日~3月31日，12天；
（2）水处理间部分：2007年4月1日~4月13日，13天。
6、停、误工总计69天。

建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
015
内容：
1、注水泵房钢檩条拉筋套丝共用 20个人工日；
拉筋配M12螺母、垫片 各280个。
2、平整场地时，拉方及外运为 471m3(最厚处0.8m),填方为235 m3，示意图如下：

建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
016
内容：
按照图纸施工中，招标清单中土建工程缺失工作量统计如下：
一、水处理间
1、土方开挖 639.23 m3
2、素土回填、夯实 722.13 m3
3、2：8灰土回填、夯实 35.21 m3
4、带形基础C20混凝土（水泥42.5R，2-4碎石） 5.28m3
5、基础圈梁C25钢筋混凝土（水泥42.5R，2-4碎石，钢模）5.40 m3
钢筋Φ12 0.48 t
圆钢Φ8 0.22 t
6、门窗过梁C25钢筋混凝土（水泥42.5R，2-4碎石，钢模）1.94 m3
钢筋Φ10以上 0．27t
圆钢Φ8 0.07t
7、梁垫C25钢筋混凝土（水泥42.5R，2-4碎石，钢模）0.49 m3
钢筋Φ12 10.76㎏
圆钢Φ8 4.12㎏
8、孔板C25钢筋混凝土（水泥42.5R，2-4碎石，钢模）0.50 m3
钢筋Φ10以上 0．08 t
圆钢Φ8 15㎏
建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
016
内容：
9、预应力空心板 C30 11.25 m3
圆钢Φ10以内 0.44 t
先张法预应力冷拔丝 0.49 t
预应力空心板运输26 km 24.13 m3
10、女儿墙（清水墙MU10红砖，M5混合砂浆，水泥42.5R）一砖12.38 m3
11、dn110钢制落水口 6个
dn110 UPVC水落斗 6个
12、40*40木条 97.00 m
13、排水明沟C20混凝土（水泥42.5R，2-4碎石，钢模）1.57 m3
1：2.5水泥砂浆 20㎜厚 10.58㎡
铸铁箅子 300×400㎜/块 35块
14、C2不靠墙地沟1000*1600 9.4 m
（1） 圆钢Φ10 11.60㎏
圆钢Φ8 224.66㎏
（2）盖板GB-16 9.40 m
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.47 m3
钢筋 36.28㎏
15、C2不靠墙地沟600*600 13 m
建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
016
内容：
钢筋 145.21㎏
盖板GB-14 13 m
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.32 m3
钢筋 23.92㎏
16、C2不靠墙地沟800*1600 9.4 m
钢筋 219.87㎏
盖板GB-15 9.4 m
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.28 m3
钢筋 30.64㎏
17、C2不靠墙地沟400*1000 4m
钢筋 38.36㎏
盖板GB-13 4m
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.08m3
钢筋 3.90㎏
注：14~17招标清单中为砖地沟，与图纸不符。
二、注水泵房
1、土方开挖 1106.82 m3
2、素土回填、夯实 2311.72 m3
建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
016
内容：
3、2：8灰土回填、夯实 76.77 m3
4、带形基础C20混凝土（水泥42.5R，2-4碎石） 6.31 m3
5、独立基础C25钢筋混凝土（水泥42.5R，2-4碎石，钢模）1.32 m3
6、基础梁C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 2.52 m3
7、矩形梁 C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.47m3
8、过梁 C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 6.07 m3
9、雨篷C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.77 m3
10、钢筋Φ10以上 4.61t
圆钢Φ8多 0.65t
11、砂垫层（基础圈梁下） 5．62 m3
12、钢檩条 C160×60×20×2.5 0.18t
撑杆 Φ32×2.5 18.20m
钢支撑 圆钢Φ14 0.36t
防锈漆二道，St3.0级 257.10㎡
13、天沟 δ=2.5㎜，160（400）×300 70m
防锈漆二道，St3.0级 134.4㎡
14、矩形梁抹面 1：2.5水泥砂浆 89.18㎡
15、外墙抹面 1：3水泥砂浆 20㎜厚 42.46㎡
建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
016
内容：
16、内墙乳胶涂料（二道） 107.18㎡
17、外墙丙烯酸弹性涂料 67.08㎡
18、彩板门 2400×2700 1樘
19、塑钢窗 2100×900（单层玻璃，纱窗） 10樘
20、排水明沟 87.5 m
C20混凝土（水泥42.5R，2-4碎石，钢模） 9.63 m3
1：2.5水泥砂浆，水泥42.5R 20㎜厚 64.75㎡
铸铁箅子 300×400㎜/块 219块
21、电缆沟 (MU10红砖，M5混合砂浆，水泥42.5R) 9.16m3
22、电缆沟过梁 C25钢筋混凝土（水泥42.5R，2-4碎石，钢模）1.26 m3
预制构件钢筋 0.20 t
垫层C20混凝土（水泥42.5R，2-4碎石） 5.92 m3
沟壁抹灰 1：3水泥砂浆水泥42.5R 20㎜厚 106.84㎡
23、C2不靠墙地沟600*1600 （水泥42.5R，钢模） 7.9 m
钢筋 194.10㎏
盖板GB-8 7.9 m
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.19 m3
钢筋 9.80㎏
建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
016
内容：
24、C2不靠墙地沟600*600 （水泥42.5R，钢模） 14.05 m
钢筋 156.94㎏
盖板GB-8 14.05 m
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.34 m3
钢筋 17.42㎏
25、C2不靠墙地沟1600*600 （水泥42.5R，钢模） 23.7 m
钢筋 442.50㎏
盖板GB-19 23.7 m
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 2.14 m3
钢筋 184.68㎏
26、C2不靠墙地沟1400*600 （水泥42.5R，钢模） 3.2 m
钢筋 74.85㎏
盖板GB-18 3.2 m
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.26 m3
钢筋 22.21㎏
27、C2不靠墙地沟1100*1600 （水泥42.5R，钢模） 18.7 m
钢筋 662.92㎏
盖板GB-17 18.7 m
建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
016
内容：
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 1.05 m3
钢筋 114.63㎏
28、C2不靠墙地沟800*1600 （水泥42.5R，钢模） 17.4 m
钢筋 616.83㎏
盖板GB-15 17.4 m
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.52 m3
钢筋 56.72㎏
29、C2不靠墙地沟1200*1600 （水泥42.5R，钢模） 8.4 m
钢筋 297.78㎏
盖板GB-17 8.4 m
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.47 m3
钢筋 51.49㎏
注：23~29招标清单中为砖地沟，与图纸不符。
30、变压器基础(MU10红砖，M5混合砂浆，水泥42.5R) 1.81 m3
过梁 C25钢筋混凝土（水泥42.5R，2-4碎石，钢模）0.30 m3
预制构件钢筋 0.03 t
垫层C25混凝土（水泥42.5R，2-4碎石） 1.64 m3
抹灰 1：3水泥砂浆水泥42.5R 20㎜厚 7.20㎡
建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
016
内容：
预埋铁件 0.12t
卵石 30~50㎜ 4.02 m3
31、（喂水泵、分水器）基础C25混凝土（水泥42.5R，2-4碎石，钢模）0.68 m3
32、（注水泵）基础C25混凝土（水泥42.5R，2-4碎石，钢模）
0.45 m3
33、屋面排水管dn110 UPVC管 44.8 m
dn110钢制直式水落口 8个
dn110 UPVC水落斗 8个
34、散水C20混凝土（水泥42.5R，2-4碎石）80㎜厚 23.1㎡
素土夯实后、3:7灰土回填、夯实150㎜ 23.1㎡
三、站外执勤点
1、土方开挖 364.58 m3
2、素土回填、夯实 492.58 m3
3、2:8灰土回填、夯实 10.90 m3
4、女儿墙（清水墙MU10红砖，M5混合砂浆，水泥42.5R）一砖 3.23 m3
5、过梁 C25钢筋混凝土（水泥42.5R，2-4碎石，钢模）1.83 m3
6、盖板GB-15 3 m
建设单位
监理单位
施工单位
现场代表：

年 月 日
现场代表：

年 月 日
现场代表：

年 月 日

工 程 签 证
工程名称
吴起采油二厂庙沟2#注水站
编号
016
内容：
C25钢筋混凝土（水泥42.5R，2-4碎石，钢模） 0.09 m3
钢筋 9.78㎏
7、预应力空心板 C30 8.64m3
先张法预应力冷拔丝 0.31t
预应力空心板运输26 km 16.85m3
8、dn110钢制横式水落口 4个
dn110 UPVC水落斗 4个
四、设备基础
1、土方开挖 301.13 m3
2、素土回填、夯实 133.04 m3
3、3:7灰土
