QSMC电力计量器具（二、三级表）安装方案

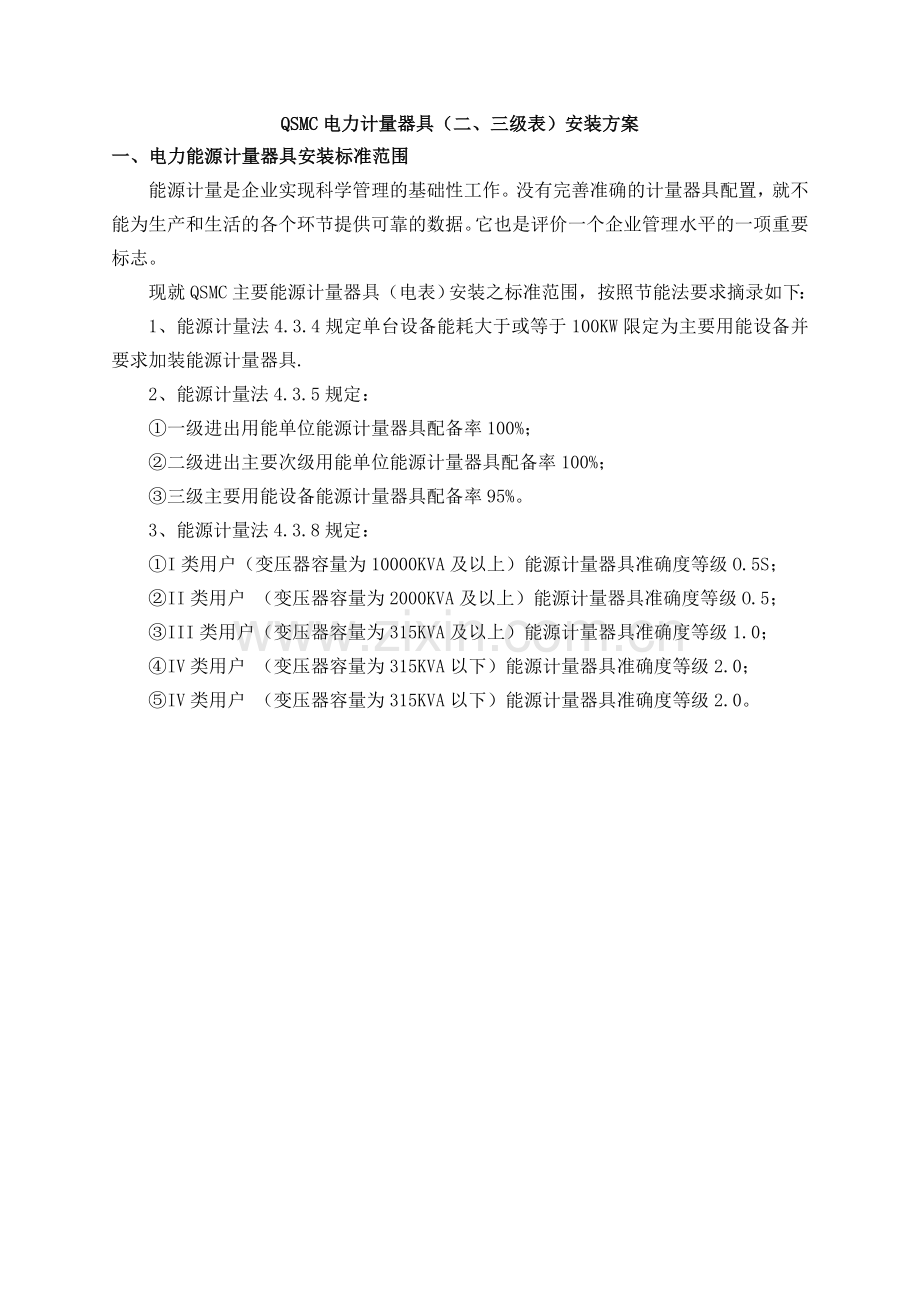

一、电力能源计量器具安装标准范围
能源计量是企业实现科学管理的基础性工作。没有完善准确的计量器具配置，就不能为生产和生活的各个环节提供可靠的数据。它也是评价一个企业管理水平的一项重要标志。
现就QSMC主要能源计量器具（电表）安装之标准范围，按照节能法要求摘录如下：
1、能源计量法4.3.4规定单台设备能耗大于或等于100KW限定为主要用能设备并要求加装能源计量器具.
2、能源计量法4.3.5规定：
①一级进出用能单位能源计量器具配备率100%；
②二级进出主要次级用能单位能源计量器具配备率100%；
③三级主要用能设备能源计量器具配备率95%。
3、能源计量法4.3.8规定：
①I类用户（变压器容量为10000KVA及以上）能源计量器具准确度等级O.5S；
②II类用户 （变压器容量为2000KVA及以上）能源计量器具准确度等级O.5；
③III类用户（变压器容量为315KVA及以上）能源计量器具准确度等级1.0；
④IV类用户 （变压器容量为315KVA以下）能源计量器具准确度等级2.0；
⑤IV类用户 （变压器容量为315KVA以下）能源计量器具准确度等级2.0。

二、QSMC各厂电力能源计量器具配备率及费用统计

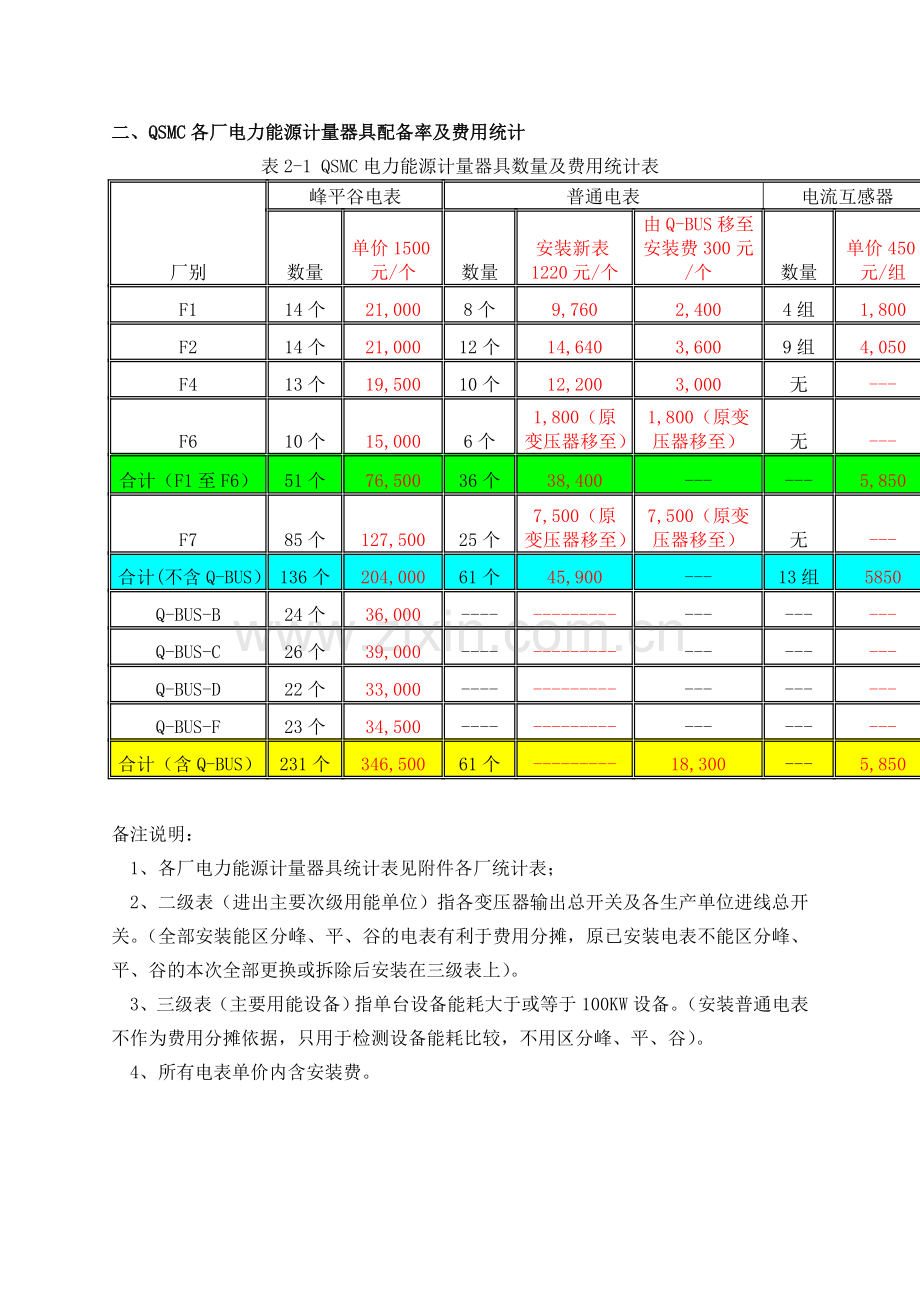

表2-1 QSMC电力能源计量器具数量及费用统计表
厂别
峰平谷电表
普通电表
电流互感器
各厂合计
数量
单价1500元/个
数量
安装新表1220元/个
由Q-BUS移至安装费300元/个
数量
单价450元/组
不含Q-BUS、F7
不含Q-BUS
含Q-BUS
F1
14个
21,000
8个
9,760
2,400
4组
1,800
32,560
32,560
25,200
F2
14个
21,000
12个
14,640
3,600
9组
4,050
39,690
39,690
28,650
F4
13个
19,500
10个
12,200
3,000
无
---
31,700
31,700
22,500
F6
10个
15,000
6个
1,800（原变压器移至）
1,800（原变压器移至）
无
---
16,800
16,800
16,800
合计（F1至F6）
51个
76,500
36个
38,400
---
---
5,850
120,750

F7
85个
127,500
25个
7,500（原变压器移至）
7,500（原变压器移至）
无
---

135,000
135,000
合计(不含Q-BUS）
136个
204,000
61个
45,900
---
13组
5850

255,750
---
Q-BUS-B
24个
36,000
----
---------
---
---
---

---
36,000
Q-BUS-C
26个
39,000
----
---------
---
---
---

---
39,000
Q-BUS-D
22个
33,000
----
---------
---
---
---

---
33,000
Q-BUS-F
23个
34,500
----
---------
---
---
---

---
34,500
合计（含Q-BUS）
231个
346,500
61个
---------
18,300
---
5,850

---
370,650

备注说明：
1、各厂电力能源计量器具统计表见附件各厂统计表；
2、二级表（进出主要次级用能单位）指各变压器输出总开关及各生产单位进线总开关。（全部安装能区分峰、平、谷的电表有利于费用分摊，原已安装电表不能区分峰、平、谷的本次全部更换或拆除后安装在三级表上）。
3、三级表（主要用能设备）指单台设备能耗大于或等于100KW设备。（安装普通电表不作为费用分摊依据，只用于检测设备能耗比较，不用区分峰、平、谷）。
4、所有电表单价内含安装费。
三、QSMC各厂安装电力能源计量器具进度表
序号
项目
1月
2月
5月
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
10
20
30
5
10
30
1
电力计量器具统计

OK

OK

2
厂商报价

3
MRO议价

4
PR签核

1/15

5
厂商备料

6
F1施工进度

7
F2施工进度

8
F4施工进度

9
F6施工进度

10
F7施工进度

备注:
1、以上表中虚线箭头表示预计施工进度，实心箭头表示实际进度。
2、电表制作厂商于1月11日放假，部分定制电表备货将延期至2月15日。（1/23～1/24备标准电表，2/20～2/25备定制电表）
3、主要次级用能单位(变压器）安装电表需在电力年检时处理。（F1电检1月28日，F2/F4/F7/F6/电检5月1日）
4、QSMC主要用能设备（产线等）安装电表预计3月15日全部安装完成。

五、电费分摊方式
1、供电局每月底计总表读数A，当月总费用为M。
2、工务每月记录各变压器读数；
变压器安装峰平谷电力计量器具说明：
（1）统计汇总各变压器用电量数据（二级表）与供电局数据（一级表）进行对比。
（2）将照明用电、空调用电、生产用电三者实际区分，精准计算分摊比例提供至财务。
（3）统计各部门生产用电量及主要用能设备的用电量（三级表），精准计量主要用能设备和各部门的用电量。
4、工务每月底记录各主要用能设备电表读数
F1电费分摊示意图

3731/3736

（一级表）

↓

TR1
TR2
TR3
TR4
TR5
TR6
TR7
TR8
TR9
TR10
（二级表）
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓

工厂照明
3F空调冰机
冷却水塔
2F空调冰机
冷却水塔
一楼空调
热泵
循环泵
地下室空调
冷却水循环泵
2F SMT
2F SMT
1F F/A
2F SMT
热泵
3F F/A
2F SMT
例：TR1
按面积分摊
按面积分摊
按面积分摊
按面积分摊
按面积分摊
按照分表实际读数
按照分表实际读数
按照分表实际读数
按面积分摊
按照分表实际读数

↓
↓
↓
↓
↓
↓
↓
↓
↓

1#冰机
2#冰机
4#冰机
3#冰机
NB1 SMT
NB1 SMT
NB3 F/A
1#热泵
NB1 F/A
(三级表)

空压机
3#热泵

NB1 SMT
2#热泵
NB1 SMT

备注：3731/3736代表F1 高压35KV进线一级电表；
TR1～TR10代表F1 2F高压房/电气机房10个变压器（35KV/380V、35KV/220V）安装二级表；
1#冰机等设备，单台设备大于100KV安装三级表

F2电费分摊示意图
