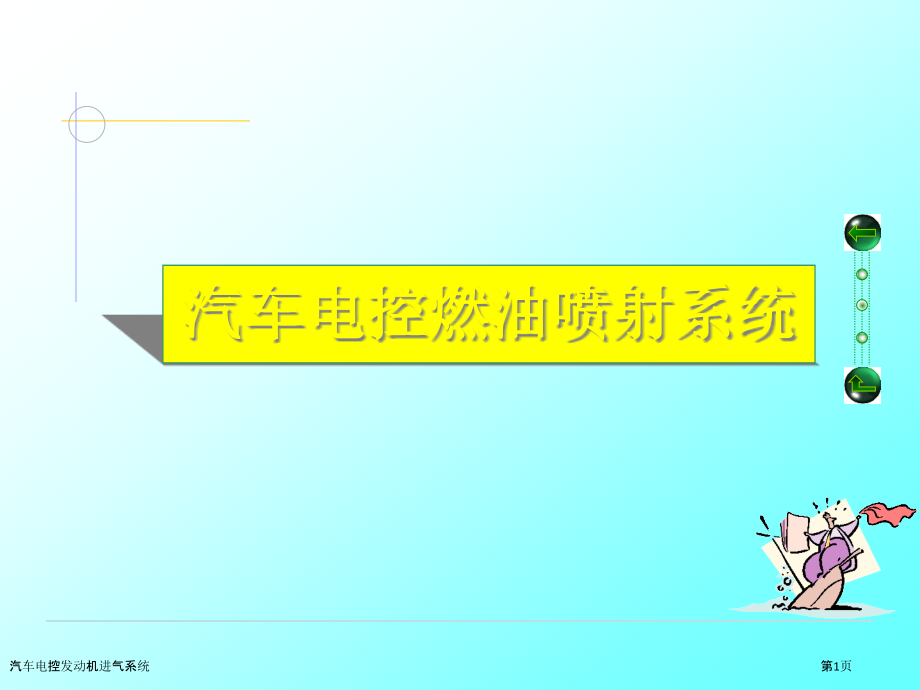

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,*,*,*,*,汽车电控燃油喷射系统,汽车电控发动机进气系统,第1页,三、电子燃油喷射装置结构,2、进气系统,汽车电控发动机进气系统,第2页,（1）空气滤清器,用于滤除空气中灰尘，普通都为纸质滤心，其结构与普通发动机上相同。,汽车电控发动机进气系统,第3页,汽车电控发动机进气系统,第4页,（2）空气流量计(MAF),汽车电控发动机进气系统,第5页,（2）空气流量计,汽车电控发动机进气系统,第6页,（2）空气流量计,汽车电控发动机进气系统,第7页,（2）空气流量计,作用：是将吸入空气量转换成电信号送至电子控制器，作为决定喷油量基本信号之一。,分类：按其结构型式分为,翼,片式空气流量计（体积）,卡门涡旋式空气流量计（体积）,热线式空气流量计（质量）,热膜式空气流量计（质量,汽车电控发动机进气系统,第8页,翼片式空气流量计,汽车电控发动机进气系统,第9页,翼片式空气流量计又称活门式或叶片式空气流量计，它由,翼片部分,、,电位计部分,和,接线插头,三部分组成。,翼片式空气流量计结构,汽车电控发动机进气系统,第10页,翼片式空气流量计结构,翼片部分：,由测量叶片和缓冲叶片组成，二者铸成一体。,测量叶片：随空气流量改变在空气主通道内偏转。,缓冲片：缓冲室内空气对缓冲片阻尼作用，使翼片转动平稳。,汽车电控发动机进气系统,第11页,翼片式空气流量计结构,电位计部分：在空气流量计壳体上方，内有平衡配重、滑臂、回位弹簧、调整齿圈和印刷电路板等。,汽车电控发动机进气系统,第12页,旁通空气调整螺钉：调整怠速时旁通空气量大小，从而调整怠速混合气成份。,翼片式空气流量计,汽车电控发动机进气系统,第13页,翼片式空气流量计工作原理,空气流量,增大时，进气气流对叶片产生推力增大，推力克服复位弹簧弹力使,增大,，直到推力与弹力平衡为止。,同时,电位计中滑臂,与,翼片轴,同轴旋转，使接线插头间电阻减小，输出电压值,U,S,降低,，电控单元依据空气流量计输入信号感知空气流量大小。,V,C,V,S,汽车电控发动机进气系统,第14页,翼片式空气流量计接线插头,3,1-燃油泵开关 2-电位计滑片,3-电位计电阻 4-进气温度传感器,端子名称 含义,THA 气温传感器信号,VS,空气流量计输出信号,VC 空气流量计输入系信号,VB 电源电压,E2 搭铁,FC 油泵开关,E1 油泵开关搭铁,汽车电控发动机进气系统,第15页,汽车电控发动机进气系统,第16页,检测进气量电路有两种，一个是,电压比检测,，即把,U,S,/U,B,电压比作为空气流量计输出（,U,S,=V,C,V,S,，,U,B,为电源电压），此电压比值随节气门打开而下降，其特点是电源电压改变时，信号,U,S,和U,B,按百分比改变，输出信号U,S,/U,B,保持不变，,确保空气流量计测量正确。,检测进气量电路,汽车电控发动机进气系统,第17页,另一个是,电压值检测,，即在V,C,端加固定电压+5V，,U,S,=V,S,V,E2,=V,S,，特点是直接反应进气量数值，电压U,S,与进气量成正比，且呈线性关系。,汽车电控发动机进气系统,第18页,传感器检测,主要介绍利用,万用表,对传感器进行检测方法。汽车电子控制系统传感器电路一样含有与其它电子电路一样电路特征，即含有本身工作特点,电压、电阻特征,。比如，在ECU线束插接器各端子上有不一样工作电压；在ECU控制各电路及其传感器和执行元件端子间都含有本身电阻值。所以，在没有汽车专用,ECU故障检测仪,时，能够经过万用表测量ECU线束插接器各端子（不拆开线束插接器）工作电压值和各端子之间电阻值（拆开线束插接器）来诊疗ECU及其控制电路故障。,汽车电控发动机进气系统,第19页,用万用表检测ECU及其控制电路故障时，首先必须详细阅读,被测汽车维修技术资料,。经过阅读资料掌握以下几点内容，汽车发动机ECU线束插接器中各端子相连接传感器,名称、电路连接图、发动机不一样工作状态下各端子标准电压值和各端子之间标准电阻值,等资料。,传感器检测,汽车电控发动机进气系统,第20页,检测方法：,开路检测和在路检测,。,开路检测,主要是在传感器与其它电路断开情况下，对传感器内部情况进行检测，普通是经过检测相关端子之间,电阻值或通断,情况来判断。,在路检测,是传感器在工作状态下，经过检测相关端子电压，对传感器、ECU及连接导线进行综合检测。,翼片式空气流量传感器检测,汽车电控发动机进气系统,第21页,在路检测,3、用手推进翼片处于不一样位置，用万用表,电压档,测量VS-E2端子之间电压值，应符合附录中规范值。,4、关闭点火开关，用万用表,电阻档,检测传感器与ECU之间连接导线是否有,短路、短路和接触不良,等现象。,1、接通点火开关，但不开启发动机，用万用表检测,ECU连接器+B段与搭铁端是否有电压,。,2、若ECU供电电压正常，用万用表,电阻档或者通断档,检测,ECU连接器端子E1和车身搭铁之间连接导线是否导通。,汽车电控发动机进气系统,第22页,外观检测,首先检验,导线与接线器接触是否良好,(插接传感器时，要关闭点火开关),再,检验空气流量传感器外壳有没有破裂，与进气管连接处有没有漏气现象,，(在发动机行驶时，可用纸片帖近空气流量传感器，看有没有吸力，若有，则漏气，应加以密封紧固，对裂纹可粘修或更换),发动机停转后，关闭点火开关(OFF位置)，用,手拔动叶板看其摆动是否平顺，有没有卡滞现象,，若有应更换。,翼片式空气流量传感器检测,汽车电控发动机进气系统,第23页,1、检验电动汽油泵开关性能,用万用表欧姆档测量E1-FC端子之间电阻值,翼片处于关闭状态时，E1-FC端子之间电阻值为,。,翼片处于开启后任一位置，E1-FC端子之间电阻值为,0,。,开路检测,汽车电控发动机进气系统,第24页,2、检验电位计性能,（1）翼片在任何位置时，VC-E2端子之间电阻值为200-400。,（2）翼片完全关闭状态时，VS-E2端子之间电阻值为20-600。,（3）翼片由完全关闭位置逐步打开到完全开启位置时，VS与E2两端子之间电阻应在20-1200之间连续改变。,测量翼片式空气流量计信号端子电阻时，还需慢慢转动翼片，观察电阻值有没有忽大忽小，或有间断出现电阻很大等不良情况。,汽车电控发动机进气系统,第25页,丰田汽车叶片式空气流量传感器各端子间电阻值,汽车电控发动机进气系统,第26页,所谓开路加温检测，,就是用加温和制冷剂改变翼片式空气流量计温度,，同时用万用表测量,THA,端和,E2,端子间在不一样温度时电阻值，和标准值进行比较，判断温度传感器是否损害,。,3、开路加温检测,汽车电控发动机进气系统,第27页,卡门旋涡式空气流量计,所谓,卡门旋涡,，是指在流体中放置一个圆柱状或三角状物体时，在这一物体下游就会产生两,列旋转方向相反，并交替出现旋涡,。,汽车电控发动机进气系统,第28页,卡门旋涡式空气流量计,特点：,卡门旋涡,是一个物理现象，涡流测量精度由空气通道面积与涡流发生器尺寸决定，与检测方法无关。,其缺点是制造成本较高，因为是检测体积流量，所以需要对空气温度和大气压进行修正。,涡流式空气流量传感器输出信号是与旋涡频率对应脉冲数字信号，其响应速度是几个空气流量传感器中最快一个，几乎能同时反应空气流速改变，所以,尤其适合用于数字式计算机处理。,另外，它还含有,测量精度高,、,进气阻力小,、,无磨损,等优点，长久使用时，性能不会发生改变。,汽车电控发动机进气系统,第29页,依据旋涡频率检测方式不一样，汽车用涡流式空气流量传感器分为：,超声波检测式,光电（反光镜）检测式两种。,卡门旋涡式空气流量计,卡门旋涡式空气流量传感器通常与空气滤清器外壳安装成一体，并与进气总管上节气门体相连接。,汽车电控发动机进气系统,第30页,卡门旋涡式空气流量计,汽车电控发动机进气系统,第31页,反光镜检测法,检测部分结构：导压孔、反光镜、发光二级管和光敏三极管等组成。,原理：空气流经过发生器时，压力发生改变，经压力导向孔作用在反光镜上，使反光镜发生振动，从而将反光二极管投射光发射给光电管，对反射光进行检测。,汽车电控发动机进气系统,第32页,发动机主通道内设一个,锥形涡流发生器,，当空气流经进气道时，会在涡流发生器后部产生有规律,卡尔曼涡流,，这将造成涡流发生器周围,压力发生改变,，改变压力经过导压孔引向金属膜制成反光镜表面，使反光镜,振动,。,反光镜振动频率=涡流频率,反光镜检测法工作原理,汽车电控发动机进气系统,第33页,为了便于对进气温度进行适时检测，涡流式空气流量传感器内装有,进气温度传感器,。ECU依据进气温度信号（,THA,），,对随气温改变空气密度进行修正,。所以，涡流式流量传感器接线端子上有进气温度信号端子（,THA,）和进气温度传感器接地端子（,E1,）。为确保涡流式空气流量传感器内电路正常工作，经过ECU给传感器输入工作电压，其信号端子为,VC,，传感器接地端子为,E2,。涡流式空气流量传感器输出信号端子上常以,“KS”,符号来表示。,电路连接图,汽车电控发动机进气系统,第34页,反光镜式卡门旋涡式空气流量计检测,现仅以,丰田凌志LS400型轿车所装配IUEEF发动机上反光镜式涡流空气流量传感器,为例，进行传感器单体检测分析。,开路加温检测,用加温和制冷剂,改变进气温度传感器温度，同时用万用表测量THA端和E1端子间在不一样温度时电阻值，和标准值进行比较，判断温度传感器是否损害。,汽车电控发动机进气系统,第35页,进气温度传感器端子,点火开关置“OFF”，拔下空气流量传感器导线连接器，用万用表电阻档测量传感器上“THA”与“El”端子之间电阻，其标准值以下表所表示。假如电阻值不符合标准值，则更换空气流量传感器,。,汽车电控发动机进气系统,第36页,进气温度传感器端子,端子,标准电阻(k),温度(),THA-E,1,10.0,-20,4.0-7.0,0,2.0-3.0,20,0.9-1.3,40,0.4-0.7,60,卡门涡旋式空气流量传感器THA-E,1,端子间电阻（丰田凌志LS400轿车）,汽车电控发动机进气系统,第37页,在路检测,首先接通点火开关（ON位置），但不开启发动机。检测ECU电源端和搭铁端连接是否正常。,即导线连接器端子VC与E2接地端子间电压，正常值为：4.55.5V。用万用表测量搭铁端连接情况。是否有接触不良。,汽车电控发动机进气系统,第38页,汽车电控发动机进气系统,第39页,当确定上述电压正常后，便可测量涡流空气流量传感器输出信号端子KS与接地端子E2之间电压值。测量时，分为两个步骤，,第一步是在打开点火开关，发动机不开启时，KS与E2电压值为：46V。,第二步，开启发动机，在怠速状态下（1000rad/min），KS与E2端子之间电压为脉冲电压，电压值在24V之间为适当。进气量越大，电压越高,。,在路检测,汽车电控发动机进气系统,第40页,超声波检测法,结构,由,超声波信号发生器，超声波发射探头、涡流稳定板、涡流发生器、整流器、超声波接收探头和转换电路,等组成。,在卡门涡流发生器下游管路两侧相对安装超声波发射探头和接收探头。,汽车电控发动机进气系统,第41页,超声波检测法工作原理,超声波传输速度受空气密度所影响，空气密度越高则超声波传输速度就越快，反之越慢。,就会使超声波从发射探头到接收探头时间较无旋涡变晚而产生相位差。经接收回路信号处理后，便成了与旋涡频率相对应矩形脉冲信号。,汽车电控发动机进气系统,第42页,电路连接图,汽车电控发动机进气系统,第43页,热线式空气流量计,热线式空气流量传感器安装在发动机空气滤清器与进气总管之间，其后端为节气门体。,热线式空气流量传感器,按其测量元件（热线）安装位置不一样,，可分为：,主流测量方式热线式空气流量计,旁通测量方式热线式空气流量计,汽车电控发动机进气系统,第44页,热线式空气流量计,汽车电控发动机进气系统,第45页,汽车电控发动机进气系统,第46页,汽车电控发动机进气系统,第47页,主流测量方式热线式空气流量计,取样管,置于主空气通道中央，两端有,防护网,，,白金热线电阻R,H,（70,m,）,布置在一个支承环内，其阻值随温度改变，热线支承环前后端分别安装作为,温度赔偿冷线电阻R,C,和作为,惠斯登电桥臂精密电阻R,A,，电桥另外一个臂是安装在控制电路板上,精密电阻R,B,。R,H,、R,C,、R,A,、R,B,共同组成,惠斯登电桥,；电桥两个对角线分别接控制电路输入和输出。,汽车电控发动机进气系统,第48页,主流测量方式热线式空气流量计工作原理,白金热线电阻R,H,置于进气通道中,空气流经热线时，带走部分热量，使热线温度下降。热线周围经过空气质量流量越大，则单位时间内热量损失越大。,汽车电控发动机进气系统,第49页,主流测量方式热线式空气流量计工作原理,该空气流量计工作过程以下,：当空气流量发生改变时，空气带走热量改变。热线温度发生改变，引发R,H,值改变，电桥失去平衡，其输出电位差发生改变；控制电路依据电桥输出电位差改变调整加热电流IA，使电桥处于新稳定状态，而且在,RA上得到代表空气流量新电压输出,。,汽车电控发动机进气系统,第50页,传感器连接电路-日产千里马,F,汽车电控发动机进气系统,第51页,传感器热线自清洁电路,因为热线安装在进气管路中，在使用一段时间后，热线表面会受空气中灰尘沾污，从而引发空气流量传感器输出信号偏差，使其测量精度降低。为克服此问题，在集成电路中设置了一个传感器热线自清洁电路。,发动机转速超出1500r/min时，每次关闭发动机时，控制电脑ECU便控制着电路给热线输送一极限电压值，使热线快速加热到1000左右以去除其上脏物，从而到达自清洁作用，所以，在热线式空气流量传感器导线连接器端子中，有一个由ECU输入自清洁信号端子（F）。,汽车电控发动机进气系统,第52页,热线式空气流量传感器连接器有,5端子和6端子,两种。因为热线式空气流量传感器热线所需,电流较大,，其电源供给是不经过ECU，而是直接取自于,蓄电池,（当然要经过相关继电器），所以，接线端子中有,蓄电池供电端子（E）,，同时也对应地增设了不经过ECU内部,搭铁端子,，用它作为热线加热电路,搭铁端子（C）,。,汽车电控发动机进气系统,第53页,热线式空气流量传感器除上述搭铁端子外，还另有一个搭铁端子是经过,控制电脑ECU内部来搭铁,，它是传感器内部集成电路搭铁端子（,D,）。,汽车电控发动机进气系统,第54页,A端子为调整CO可变电阻输出端子（电位计信号输出端）。,没有安装氧传感器发动机上，该电位计用于,调整怠速时可燃混合气空燃比,，从而深入控制怠速时CO排放浓度。与,怠速混合气调整螺钉,联动，输出高电压，ECU便稍为增加喷油量，混合气变浓，怠速较为稳定，但废气中CO含量会有所提升。相反，喷油量则降低。混合气变稀，废气中CO含量有所降低。,汽车电控发动机进气系统,第55页,在路检测,1、接通点火开关，不开启发动机，测量插座内E端子与D端子之间电压应为12V；,2、假如测量E端子和D端子之间无电压，而E和C端子之间电压为12V，则说明D端子接触不良。,3、检测自洁电路：,有两种方法。,热线式空气流量计检测,汽车电控发动机进气系统,第56页,直接观察法,该车自清洁功效信号端子用,“F”,表示，在不拔下导线连接器情况下，,拆下空气滤清器和空气流量传感器防尘网,。开启发动机，并加速到,2500rad/min,以上，之后关闭点火开关（OFF位），此时从拆下防尘网进气通道处观察热线能否,自动烧红,（关闭点火开关5s后，热线能加热到1000），并连续大约1s。如无此现象，,说明空气流量传感器热线自清洁功效有故障,，若“F”端子接线良好，则需更换空气流量计。,万用表测量法,使发动机冷却液温度升至60，发动机转速超出1500转每分。用万用表10V直流档，将其两个表笔接在F和D端子之间。关闭点火开关，万用表指示值应为零并在5s后又跳跃上升，1S后在回到零。,汽车电控发动机进气系统,第57页,热线式空气流量传感器检测数据，因车型不一样略有差异，不过检测方法基本相同。,开路检测方法,1、将空气滤清器从车上拆卸下来。,2、外观检测,检测其护网有没有阻塞或破裂，并从出口处查看铂丝热线是否脏污、折断。,汽车电控发动机进气系统,第58页,开路检测,在,关闭点火开关,（OFF位）前提下，拔下空气流量传感器导线连接器，并拆下空气流量传感器总成，进行单体测量。测量输出信号之前，需在传感器蓄电池电压输入端子,“E”,与搭铁端子,“D”,之间加蓄电池电压（蓄电池正极接E，负极接D），然后按下述步骤测量传感器输出电压值。,汽车电控发动机进气系统,第59页,开路检测,静态检测,蓄电池,正极与E端,相连，,负极与D,相连，并将万用表至于,10V直流电压档,，万用表电压档测量端子B和D之间电压。其标准电压值为(,1.60.5)V,。如其电压值不符，则须更换空气流量传感器,汽车电控发动机进气系统,第60页,开路检测,动态检测,保持上述接线方式不变，用电风扇向空气流量计吹入空气，万用表电压档测量端子,B和D,之间电压。其电压值应升到,2-4V,。如其电压值不符，则须更换空气流量传感器,汽车电控发动机进气系统,第61页,热膜式空气流量计,桑塔纳GSi型轿车采取热膜式空气流量传感器,汽车电控发动机进气系统,第62页,热膜式空气流量计,汽车电控发动机进气系统,第63页,桑塔纳Gsi轿车AJR型发动机热膜式空气流量传感器电路,1脚空，2脚为12V，3脚为ECU内搭铁，4脚为5V参考电压，5脚为传感器信号。,汽车电控发动机进气系统,第64页,检修,步骤1：读资料，读图，识别电路,桑塔纳发动机,起动、运行12V,点火ON，5V,搭铁0,信号0-5V,汽车电控发动机进气系统,第65页,电阻测量,（1）线束导通性测试,将数字万用表旋转到电阻挡，按电路图找到空气流量传感器图形下面针脚号与ECU信号测试端口图对应针脚号，分别测试空气流量传感器3、4、5号针脚对应至电控单元12、11、13号针脚电阻，全部电阻都低于0.5。,汽车电控发动机进气系统,第66页,（2）线束短路性测试,将数字万用表设置在电阻200K挡，测量空气流量传感器针脚2与电控单元针脚11、12、13之间电阻应为。测量空气流量传感器针脚：3-11、13；4-12,、,13；5-11、12之间电阻均应为。,电阻测量,汽车电控发动机进气系统,第67页,电压检测,（1）电源电压检测,打开点火开关，将数字万用表设置在直流电压20V挡，红色表针置于空气流量传感器针脚2，黑色表针置于电瓶负极或发动机进气歧管壳体，打开起动机时应显示12V；红色表针置于空气流量传感器针脚4，黑色表针置于电瓶负极或发动机进气歧管壳体，应显示5V。,汽车电控发动机进气系统,第68页,（2）信号电压测量,信号电压测量分单件测量和就车测量。,就车检测。,起动发动机至工作温度，将数字万用表设置在直流电压20V挡，测量空气流量传感器针脚5反馈信号，红色表针置于空气流量传感器针脚5，黑色表针置于空气流量传感器针脚3、蓄电池负极或进气歧管壳体，怠速时应显示电压1.5V左右；急踩加速踏板时应显示2.8V改变。若不符合上述改变，或电压反而下降，则在电源电压与参考电压完好前提下，能够判定空气流量传感器损坏，必须进行更换。,电压检测,汽车电控发动机进气系统,第69页,电压检测,（,2）信号电压测量,信号电压测量分单件测量和就车测量。,单件检测。,取一空气流量传感器总成部件，将蓄电池电压施加在空气流量传感器电器插座针脚2上，将5V电压施加在空气流量传感器电器插座针脚4上，将数字万用表设置在直流电压20V挡，测量空气流量传感器电器插座针脚3和针脚5，应由1.5V左右电压；使用电吹风从空气流量传感格栅一段向空气流量传感器吹入冷空气或加热空气，测量空气流量传感器电器插座针脚3和针脚，电压应顺势上升至2.8V回落。若不能满足上述条件，能够判定空气流量传感器有故障。,汽车电控发动机进气系统,第70页,进气压力传感器（MAP,),进气压力传感器检测是节气门后方进气歧管绝对压力，它依据发动机转速和负荷大小检测出歧管内绝对压力改变，然后转换成信号电压送至电子控制器ECU（Electronic Control Unit），ECU依据此信号电压大小，控制基本喷油量大小。,汽车电控发动机进气系统,第71页,气压力传感器压力传感器选择：,进气压力传感器种类较多，,半导体压敏电阻式、,电容式等。因为压敏电阻式含有响应时间快、检测精度高、尺寸小且安装灵活等优点，因而被广泛用于D型喷射系统中。,汽车电控发动机进气系统,第72页,常见半导体压敏电阻式进气歧管绝对压力传感器主要由,硅片，IC电路和绝对真空室,组成，结构如图所表示。,汽车电控发动机进气系统,第73页,其工作原理是：封装在真空室内硅片，因为一侧受进气压力作用，另一侧是真空，所以在进气歧管压力发生改变时，硅片产生变形，使扩散在硅片上电阻阻值改变，造成输出电压发生改变。,汽车电控发动机进气系统,第74页,进气压力 膜片变形 应变电阻 输出信号电压,汽车电控发动机进气系统,第75页,集成电路将这一电压放大处理，作为进气歧管压力信号送给ECU。ECU依据发动机转速、节气门开度、进气歧管绝对压力与进入发动机气缸空气流量对应关系，由进气歧管内绝对压力计算出进气量，从而计算出基本喷油量。,汽车电控发动机进气系统,第76页,检修,信号,电源,搭铁,丰田发动机,汽车电控发动机进气系统,第77页,万用表检测,信号线：接脚PIM与E2间动态,信号电压,，随进气压力增大而增大,大气压3.3V3.9V，,搭铁线：插头E2与搭铁间搭铁电阻电阻，应为,0,。,电源线：插头ACC与搭铁间供电电压，应为,4.5-5.5V,。,V,V,检修,丰田发动机,汽车电控发动机进气系统,第78页,D型喷射系统故障特殊性:,因为D型喷射系统采取进气压力传感器间接测量进气量，它与L型喷射系统有许多不一样地方，尤其是歧管内真空度对喷射系统影响很大。同是一个故障点，在D型喷射系统和L型喷射系统故障表现是不一样。,比如：节气门后方漏气,对怠速造成影响。,汽车电控发动机进气系统,第79页,1）L型喷射系统表现为怠速不稳，甚至熄火。,对于L型喷射系统来说，外漏气体没有经过进气流量传感器计量，所以ECU不会令喷油量增加，以致使混合气变稀，发动机动力不足、怠速不稳甚至熄火。,2,),D型喷射系统则表现为怠速过高，甚至游车。,对于D型喷射系统来说，节气门后方真空漏气，会使歧管内真空度下降，绝对压力升高。因为D型喷射系统都是以绝对压力信号输出给ECU，所以ECU依据绝对压力升高信号，令喷油量增加，提升发动机转速，造成怠速过高。,假如漏气严重且ECU有超速断油功效，当转速增加到1500r/min左右时，ECU将开始断油降速，当降到一定转速时，ECU又开始供油提升转速循环不已，以致发动机产生游车现象,。,汽车电控发动机进气系统,第80页,
