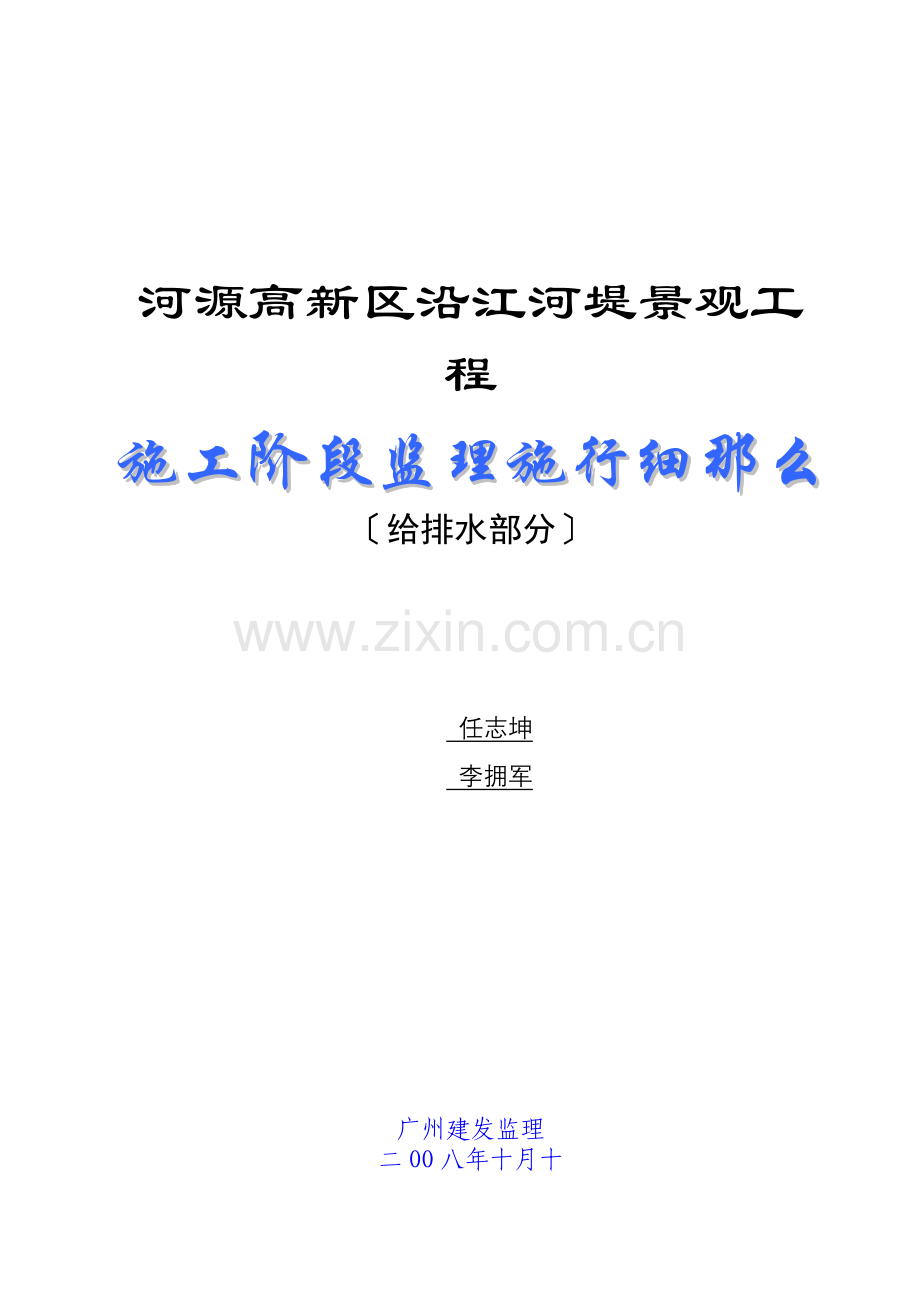

河源高新区沿江河堤景观工程
施工阶段监理施行细那么
〔给排水部分〕

任志坤
李拥军

广州建发监理
二OO八年十月十

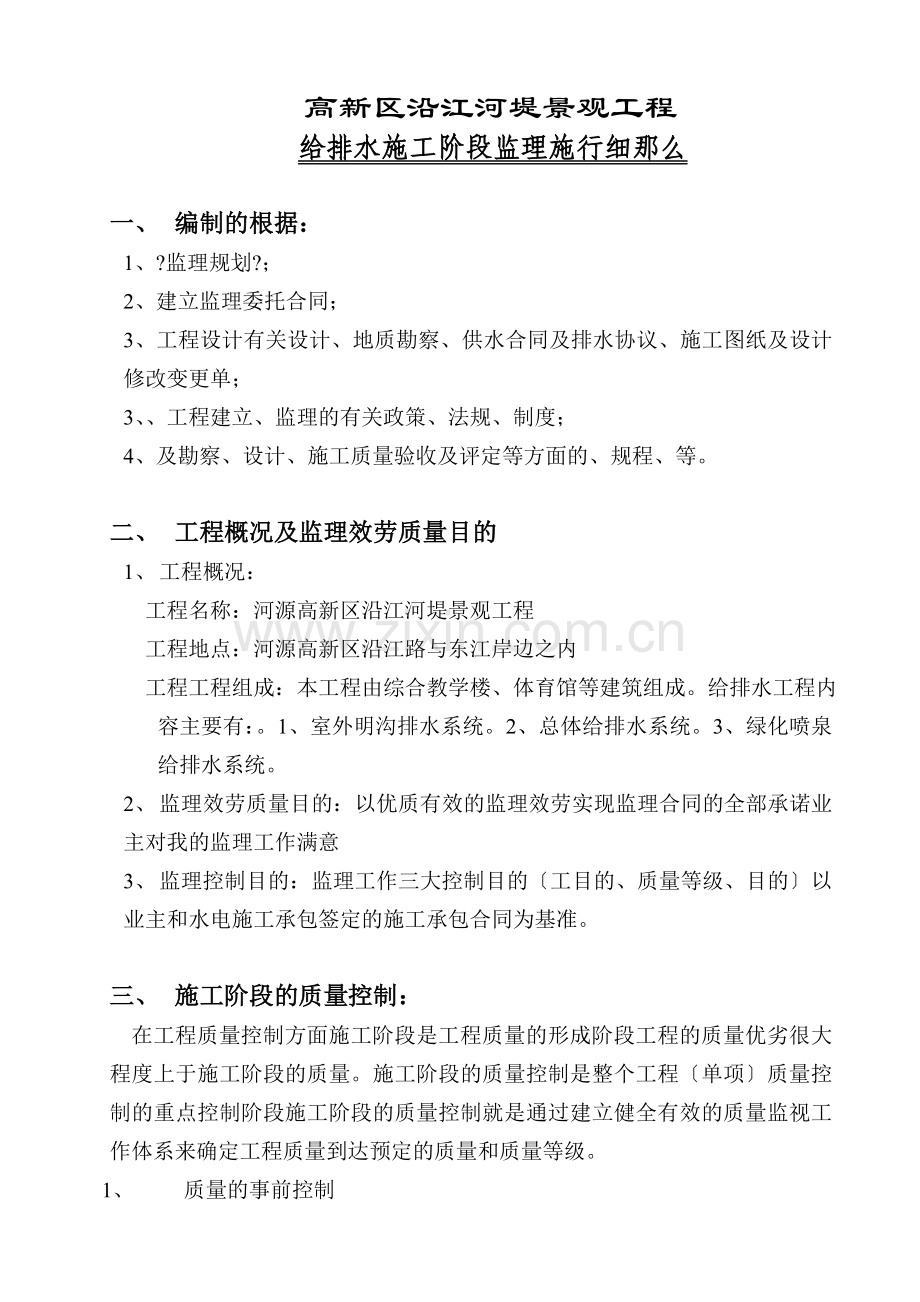

高新区沿江河堤景观工程
给排水施工阶段监理施行细那么

一、 编制的根据：
1、?监理规划?；
2、建立监理委托合同；
3、工程设计有关设计、地质勘察、供水合同及排水协议、施工图纸及设计修改变更单；
3、、工程建立、监理的有关政策、法规、制度；
4、及勘察、设计、施工质量验收及评定等方面的、规程、等。

二、 工程概况及监理效劳质量目的
1、 工程概况：
工程名称：河源高新区沿江河堤景观工程
工程地点：河源高新区沿江路与东江岸边之内
工程工程组成：本工程由综合教学楼、体育馆等建筑组成。给排水工程内容主要有：。1、室外明沟排水系统。2、总体给排水系统。3、绿化喷泉给排水系统。
2、 监理效劳质量目的：以优质有效的监理效劳实现监理合同的全部承诺业主对我的监理工作满意
3、 监理控制目的：监理工作三大控制目的〔工目的、质量等级、目的〕以业主和水电施工承包签定的施工承包合同为基准。

三、 施工阶段的质量控制：
在工程质量控制方面施工阶段是工程质量的形成阶段工程的质量优劣很大程度上于施工阶段的质量。施工阶段的质量控制是整个工程〔单项〕质量控制的重点控制阶段施工阶段的质量控制就是通过建立健全有效的质量监视工作体系来确定工程质量到达预定的质量和质量等级。
1、 质量的事前控制
〔1〕要求催促施工推行全面的质量理建立健全的质量保证体系做到开工有施工有措施技术有交底定位有复查材料、设备有检验隐蔽工程有验收记录质量有自检、
专检变更有事故有验收交工有资料持证上岗分工负责。
(2) 根据工程特点选择重要分部分项工程或重要部位作为质量控制点事前分析在施工中可能产生的隐患提出相应对策进展质量预控详见表一。
(3) 熟悉设计施工图纸并组织设计技术交底及图纸会审催促设计向施工介绍设计意图要求到达的质量和其他必须采取的技术措施指出施工必须引起注意的环节和部位协助施工对图纸中交代不清楚的地方、以及图纸中的错、漏、碰、缺及时向设计提出并要求设计尽快进展修改和变更能当场解决的请设计人员在会上确认作为施工图纸的一部份。
(4) 监理人员还应检查：对用水量较大的给水工程是否有供水合同或供水意向对排入政网的污水(排水体制)是否报政主部门批准。接收位置和标高是否与图纸相符。
(5) 检查施工现场的测量标桩、高程水准点以及给排水接收标高和位置并进展复核。
(6) 审查施工的资质
施工的资质在阶段已经进展了审查开工前应检查工程主要技术负责人是否到位对承包选择的分包应审核其资质经总监理工程师〔总监代表〕审查确认前方可进场施工。
(7 )对工程所需原材料、半成品的质量控制
1) 对用于工程的主要原材料、道材料、设备在进场时施工必须填写?建筑材料报验单?、?安装设备报验单?、出厂合格证和材质化验单如不具备或对检验证明有疑问时应向施工问明原因并要求施工补做检验；对水泥、钢筋、红砖及防水材料、小于DN25以下的闸阀、PVC给排水道等应现场取样试验复核未经检验的材料一律不准用于工程上。
2) 工程中所有各种构件必须具有厂家批和出厂合格证并应检查厂家的消费答应证。
3) 凡采用新材料、新型制品应检查技术鉴定。
4) 对进口的材料、设备应有海关检验单。
5) 在现场配制的材料如砼、砂浆、防水材料、保温材料等的配合比应先进展试配经试验合格后才能使用。
6) 所有设备、在安装前应按相应拄术说明书的要求进展质量检查。
7) 对所有材料的有关质量证明书、合格证、试验均应符合有关的国标、部标或厂标规定的要求监理工程师如发现有疑问时应及时向施工提出施工应作出相应的解释和处理。
(8) 施工机械的质量控制
1) 施工机械进场前施工必须填报?进场设备报验单?凡直接涉工程质量的施工机械如挖土机、砼搅拌机、振动器、电焊设备等应按技术说明书查验其相应的技术性能不符合要求的不得在工程中采用．
2) 要求施工合理使用机械设备正确地进展操作特殊机械操作人员应持证上岗并贯彻人机固定的原那么实行定机、定人、定岗位责任的三定制度对于特殊机械严禁无证上岗操作。
3) 对施工中使用的衡器、量具、计量装置等设备应有相应的技术合格证使用前应进展校验或校正。
(9) 审查施工提交的施工组织设计或施工方案
1) 施工组织设计或施工方案对保证工程质量应有可靠的技术和组织措施。
2) 要求施工提交为保证工程质量而制定的重点分部(项)工程及重要环节的质量预控措施。
(10) 消费环境、理环境改善的措施
1) 主动向建立质监站联络汇报在本工程开展质监的详细争取质监站的支持和帮助。
2) 审核施工有关材料、制品、试件取样及试验的。
3) 审核施工制定的成品保护的措施和。
4) 考察施工试验室或外委试验室的资质。
5) 完善质量报表、质量事故的制度。
(11) 把好开工关。监理工程师在对现场各项施工准备工作进展检查认为可行前方可发布开工。
2、质量的事中控制
(1) 施工工艺过程质量控制
根据工程工程的详细情况对分部、分项工程的施工工艺过程质量控制应明确质量控制要点合理选择质量控制手段保证施工过程的质量参与解决各专业(水电气)之间在标高、位置上互相矛盾(相交、相碰)的问题。见表二表中所列出的质量控制要点仅为参考最后应以设计图纸要求为准。
(2)工序交接检查
监理工程师应坚持上道工序不经检查验收不准进展下道工序的原那么上道工序完成后应由施工进展自检、专职检认为合格后再监理工程师或其代表到现场会同检验检验合格后签署认可前方可进展下道工序。这样一环扣一环环环不放松．整个施工过程的质量就能得到有力的保障。其工作流程见图一。
〔3〕隐蔽工程检查验收
坚持隐蔽工程检查验收是防止质量隐患防止质量事故的重要措施。隐蔽工程完成后应由施工进展自检、专职检初检合格后填报隐蔽工程验收单报现场监理工程师会同设计人员〔有必要时质监站派人参加〕检查验收。对监理人员和设计人员在隐蔽工程检查验收中提出的质量问题施工要认真进展处理处理后还需监理人员〔必要时要求设计人员参加〕复核。未经检查验收或验收不合格的隐蔽工程不得隐蔽。隐蔽工程验收工程及内容见表三其工作流程见图二。

工序施工完毕 返修

施工自检、 不合格
专职检、初检

驻现场工程师
或其代表

会同现场检查 试验室检验

不合格
合格

签署质检合格

进展下道工序

图一
返工
隐蔽工程完毕

施工自检合格

申报 不合格
监理工程师会同设计人员检验

合格
签署检验合格

隐蔽
图二
〔4〕网安装完成后在隐蔽前给水道要进展试压验收排水道要进展闭水试验或通水试验。施工在自检合格后并会同现场监理人员一起检查验收在试验过程中严格按照“GB50242-2002〞验收进展验收并签署。
〔5〕成品保护质量检查
对已完成的成品或半成品施工应采取有效妥善的措施加以保护否那么会造成成品或半成品的损坏影响工程质量监理人员应对成品或半成品保护质量经常进展巡视检查要求施工按规定对成品或半成品采取“护、包、盖、封〞等措施。
〔6〕工程变更的处理
施工提出的工程变更的处理流程见图三。
承包商提出?工程变更申请?〔QR-4.9C-03〕

重大问题认可前需总监并征得业主的同意

专业监理工程师在质量、、进度方面进展审查
N

Y
交回承包商与设计洽商并承包商进展费用和工估算
设计审查认可

监理工程师根据合同条款核定费用和工变更上报业主认可后签发?变更指?〔QR-4.9C-04〕

承包商施行工程变更
图三
〔7〕设计变更的处理
由业主原因提出的设计变更的处理流程见图四。
变更指
业主
设计提出设计变更

N
重大问题总监并获得业主认可
专业监理工程师从质量、、进度方面进展审查
Y

承包商进展费用及工变更估算

将核定的费用及工业主
工程监理组根据合同条款核定费用和工的增减

签署?变更指?
〔QR-4.9C-04〕

承包商施行设计变更

图四
〔8〕工程质量事故的处理
当工程质量事故发生后监理工程师应积极主动与施工配合及时组织调查认真分析质量事故发生的原因和责任明确质量事故的性质根据质量事故的性质和特点确定事故是否要作处理。对确定要作处理的质量事故施工应提出质量事故的处理和技术措施报监理工程师会同业主、设计审批。事故处理完毕监理工程师还应检查事故处理是否到达预的目的是否还留有隐患．
(9) 要求施工认真贯彻执行“广州建立工程质量通病治理措
施〞并严格按“治理措施〞的要求对容易产生质量通病的部位进展检查验收。
(10) 行使质量监视权下达停工指
为了保证工程质量按监理合同行使质量监视权在以下情况下监理工程师有权指施工立即停工整改：
1〕施工中工程质量出现下降或异常情况经提出后施工仍不采取有效措施或采取措施不力未使质量状况发生好转而继续作业者。
2〕未经检验即进展下一道工序作业者。
3〕隐蔽工程未经监理人员检查自行封闭、掩盖者。
4〕对已发生的质量事故未经处理和提出有效的改良措施就继续作业者；
5) 擅自变更设计图纸进展作业者；
6) 擅自采用未经认可或批准的材料或者擅自交换变更工程材料者；
7) 擅自将工程转包或自让未同意的分进场作业者；
8) 对需要进展技术资质审查而未经技术资质审查的人员进入现
场作业者；
9) 凡停工的工程监理工程师未发布复工工程不得复工．
〔11〕质量、技术签证
凡质量、技术问题方面有法律效力的最后签证由工程总监理工程师签署专业监理工程师、监理员可在有关质量、技术方面原始凭证上签署最后由工程总监理工程师核签前方可有效。
〔12〕行使好质量否决权为工程款的支付签署质量认证。施工工程款的支付申请必须有质量监理方面的认证。这既是质量控制的需要也是控制的要求。其理流程见图五。
承包商根据月工程量统计报表填报?合同工程月计量申报表? 〔QR-4.9C-01〕和?工程款申报审核会签表? 〔QR-4.9C-02〕

工程监理组根据质量检验情况现场核量认定所报工程量签认?合同工程月计量申报表?〔QR-4.9C-01〕和?工程款申报审核会签表?〔QR-4.9C-02〕

总监理工程师或其代表确认后报送业主

业主审批?工程款申报审核会签表?〔QR-4.9C-02〕后支付工程进度款

图五
(13)建立质量监理日记
现场监理工程师和监理员应逐日记录有关工程质量动态及影响因素的情况对在检查工作现的工程质量缺陷和一般问题应及时记入监理日记指明问题的性质、部位问题发生的原因并及时向施工指出限整改复验。对较严重的问题或已形成隐患的问题应由专业监理工程师正式向施工发出“不合格工作〞施工应按要求及时作出整改处理完后报监理工程师复验签认。
(14) 组织现场质量协调会议
现场质量协调会议一般由现场监理工程师或总监代表主持协调会议后应。
(15)定或不定向业主有关工程质量动态情况
现场监理部每月向业主质量方面的情况。重大工程质量事故及
其他质量方面的重大事宜那么应不定向业主提出．同时驻现场的总监代表还应经常向总监理工程师和监理汇报工程监理质量方面的有关情况
3 质量的事后控制
(1)分项、分部工程检查验收
1) 分项工程的验收
对重要的分项工程监理工程师应按施工承包合同的质量等级要求根据该分项工程施工的实际情况按照质量评定进展验收在分项工程验收中必须严格按照有关验收选择检查点数然后计算出检验工程和实测工程合格或优良的百分比最后确定该分项工程质量等级从而确定能否验收。
2〕 分部工程验收
〔1〕在分项工程验收的根底上根据各分项工程质量验收的结按照分部工程质量便可得出该分部工程的质量等级。
(2)审核施工提供的工程施工技术验收资料。
(3)审核施工提交的开工图。
(4)整理有关工程工程质量的技术编目、建档：
(5)工程开工验收
工程完成后施工必须进展全面的自查自检确定到达施工承包合同要求的质量目的后向监理部申报由现场监理工程师会同查验并向业主申报提请业主组织预验收同意验收后向质监部门申报由业主组织工程开工验收确定工程质量等级消防工程还应报消防主部门检查验收环保工程〔污水处理〕还应环保主部门检验验收。工程开工验收流程见图六。
工程完成

承包商自检合格后填报?工程开工初验申请表?〔QR-4.9A-17〕并提交施工技术资料

工程监理组审查资料及现场检查

N
提出书面
限整改
Y
业主组织预验收、承包商、设计、工程监理组参加

工程监理组就预验收发现的问题向承包商提出书面限整改

N
承包商执行整改后填报?工程开工书?〔QR-4.9A-18〕工程监理组复查

施工技术资料报质监部门审核
Y

业主组织开工验收质监部门、设计、承包商、工程监理组参加

评定工程质量等级

图六

工程交接进入保修

主要分部分项工程及重要部位质量预控措施 〔表一〕
序
工程名称
可能产生的隐患
质量预控措施
1、
道附属设备〔水箱、水池、水泵〕的安装工程。
1〕道附属设备不符合要求。
2〕水泵在平面位置、标高上与根底出现偏移。
3〕水泵试运行不正常。
4〕水箱、水池漏装防水套。
1〕水泵进场时应加强质量验收重点核对型、规格、及质保和安装使用说明书井进展盘车检查和作外观检查必要时作解体检查。
2〕水泵机组混凝土根底施工时应加强与土建专业的配合复核根底的座标、标高、尺寸和预留螺栓孔的位置及深度．
3〕水泵的安装必须在混凝土根底的强度到达设计强度的60以上方可进展。
4〕水泵试运转前应作如下检查：驱动装置已经过单独试运转其转向与水泵转向一致；各紧固件连接部位紧固良好无松动平安保护装置齐备、可靠；光滑状况良好：盘车灵敏无阻滞无异常响声。
5〕在水池、水箱的施工中安装人员应主动与土建人员联络预埋套事项井对其进展复核。
2、
室外给排水道安装工程。

1)道材料及半成品不符合要求。
2)接收位置和标高与实际不符。
3〕道在平面位置、标高上与其他(、电力)线相交、相碰。
4〕试压水压达不到的要求或在接口处发生渗漏。
5〕排水道闭水试验不符合要求。
6〕排水道坡度不符合设计要求。
7〕当工程作了部分修改后是否会影响其他专业的
线。
8〕回填土实度不够。
9〕闸阀井、检查井的井口标高与地坪(路面)标高上下不平。

1〕监视承包人建立严格的材、阀门等器材进场质量验收制度防止劣质器材用于工程；核对质保(检查出厂合格证、试验)并作外观检查。
2〕在图纸会审时应注意解决图纸上出现的矛盾并催促承包人各工种之间加强配合及时解决施工中出现的问题必要时应做线汇总图或检查线汇总图。
3〕在施工前要催促施工复核给排水接收标高及位置。
4〕水压试验施工应先自试是否符合要求然后报专业监理工程师检查验收。
5〕焊工应持证上岗焊缝应自然冷却6～8分钟。
6〕给排水道在下前施工应先自检道根底尺寸、标高和中心线位置是否符合设计要求然后报专业监理工程师检查验收。
7〕要求施工按施工的要求分层夯实。
8〕闸阀井、检查井的井口标高应与地坪〔路面〕施工亲配合井口高度偏向应符合施工的要求。
3、
室外给水道安装工程
*水压试验
*道安装
*系统吹洗
*道坡度

*道连接
*道支〔吊、托〕架及座〔墩〕安装
*阀门安装

*埋地道防腐层
*道涂漆
*道座标、标高、程度道纵横方向弯曲
*隔热层

检查网或分段试验记录
观察检查或检查隐蔽工程记录
检查吹洗记录
用水准仪(程度尺)拉线和尺量检查或检查隐蔽工程记录观察检查或检查隐蔽工程记录
观察检查
观察或用手扳动检查

手扳检查和检查出厂合格证、试验单
观察或切开防腐层检查
观察检查
用程度尺、直尺拉线和尺量检查

用靠尺或用钢针刺入隔热检查
4、
室外排水道安装工程
*渗出、渗入水量试验
*道铺设
*道坡度

*道穿过井壁
*道接口
*道座标、标高、程度道纵横方向弯曲
*检查井井盖、化粪池的坐标标高
检查渗出、渗入水量试验记录
观察检查或检查隐蔽工程记录
用水准仪(程度尺)拉线和尺量检查或检查测量工程记录
观察或灌水检查
观察和尺量检查
用程度尺、直尺拉线和尺量检查

用程度尺、直尺拉线和尺量检查
