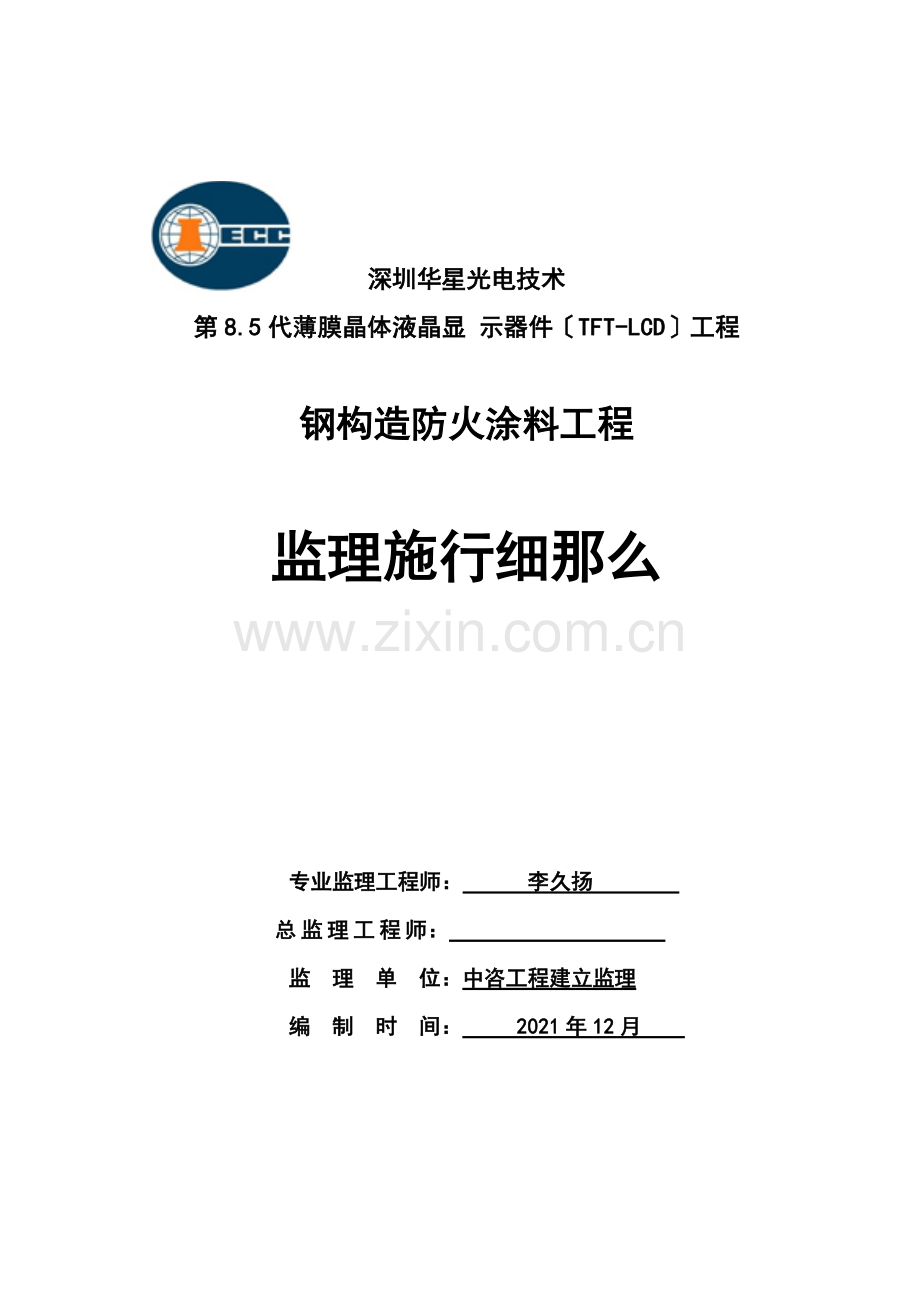

钢结构防火涂料工程监理实施细则.doc

深圳华星光电技术
第8.5代薄膜晶体液晶显 示器件〔TFT-LCD〕工程

钢构造防火涂料工程

监理施行细那么

专业监理工程师： 李久扬
总监理工程师：
监 理 单 位：中咨工程建立监理
编 制 时 间： 2021年12月
第8.5代薄膜晶体液晶显示器件工程 钢构造工程监理施行细那么

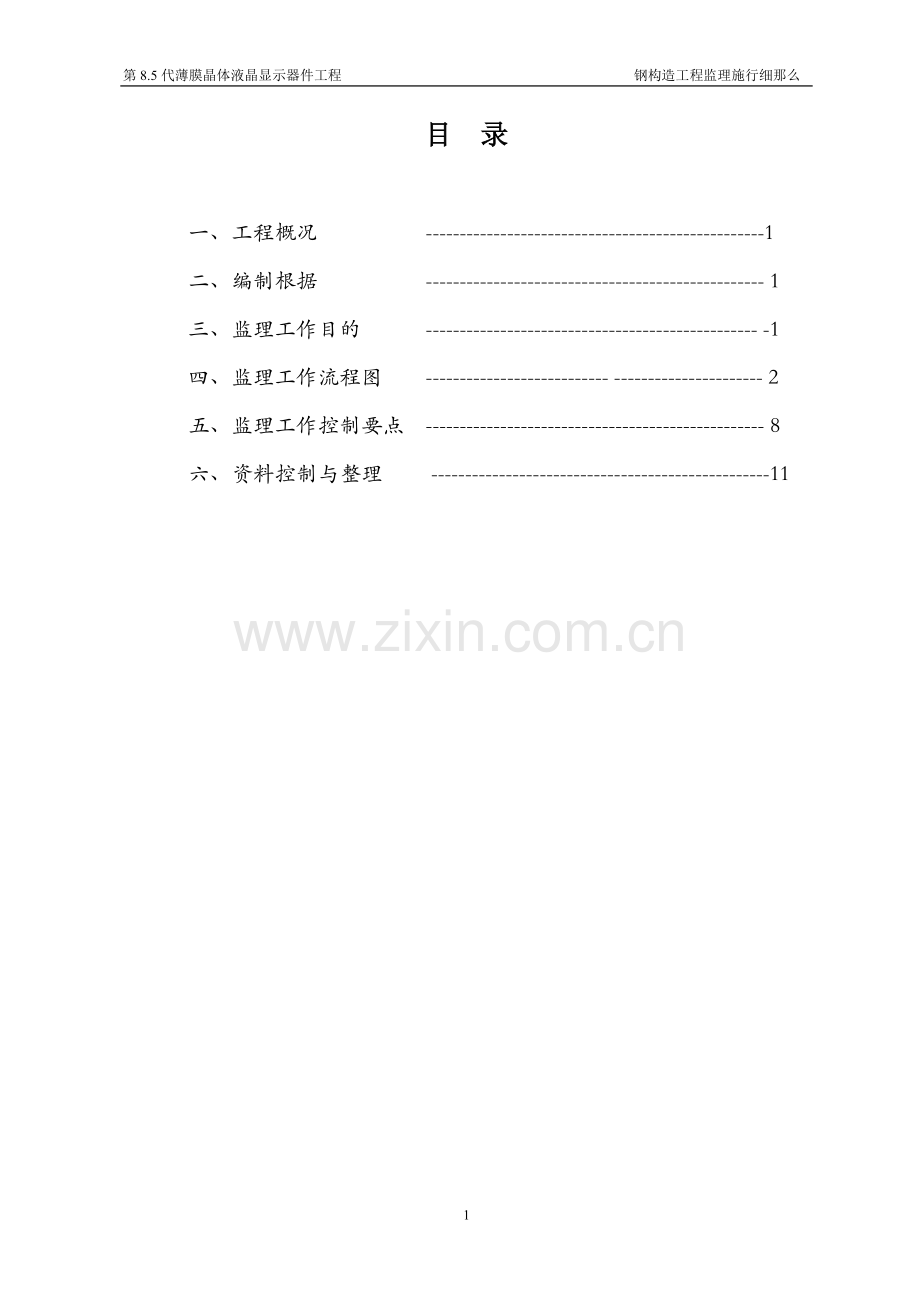

目　录

一、工程概况 --------------------------------------------------1
二、编制根据 -------------------------------------------------- 1
三、监理工作目的 ------------------------------------------------- -1 四、监理工作流程图 --------------------------- ---------------------- 2 五、监理工作控制要点 -------------------------------------------------- 8
六、资料控制与整理 --------------------------------------------------11

1

第8.5代薄膜晶体液晶显示器件工程 钢构造监理施行细那么
一、工程概况
深圳华星光电技术第8.5代薄膜晶体液晶显示器件工程位于深圳光明新区光明大道以北东坡河以东龙大高速以西。工程总占地面积604000平方米总建筑面积约为650000平方米。本工程构造的设计使用年限为50年抗震设防烈度为7度设计根本加速度值0.10g场地土类别为Ⅱ类设计分组：第一组。钢构造平安等级为二级耐火等级为一级。
本次钢构造施工的承包范围包括：阵列/彩膜厂、特气站、硅烷站、固体回收站、连廊、02厂房建筑外墙抗风柱、室外道钢构造支架工程、钢制平台和钢制防护棚、钢雨棚、钢楼梯的制作和安装。其中阵列/彩膜厂为该工程的单体工程。
二、编制根据
〔一〕已批准的工程监理规划
〔二〕合同、图纸、招、
1、第8.5代薄膜晶体液晶显示器件工程钢构造工程招、
2、第8.5代薄膜晶体液晶显示器件工程钢构造工程A标段钢构造图纸
3、第8.5代薄膜晶体液晶显示器件工程钢构造工程深化设计图纸
4、建立工程委托监理合同
5、钢构造安装合同
〔三〕施工、规程(行业)
1、 ?建筑法?
2、 ?建立工程质量理?
3、 ?建筑施工平安检查?
4、 ?房屋建筑工程和政根底设施工程开工验收备案理暂行?
5、 ?建筑工程施工质量验收统一?GB50300-2001
6、 ?钢构造工程施工质量验收? 〔GB50205—2001
7、 ?涂装前钢材外表锈蚀等级和除锈级别?GB23-1988
8、 ?涂装前钢材外表粗糙度等级的评定〔比拟样块法〕?GB/T32
9、 ?钢构造工程施工及验收? 〔GB50205-2001〕
10、 ?建立工程工程理?〔GB/T50326-2001〕
三、监理工作目的
〔一〕质量目的：合格工程质量符合GB50300－2001。
〔二〕平安文明施工目的：到达全员无人身重大伤亡事故年度轻伤频率控制在0.2‰以下。
四、工作流程图
(一)工程材料、构配件和设备质量控制根本程序
组织工程材料、构件和设备进场
工程经理部
自检合格填写
?工程材料/构配件/设备报审表?
工程经理部
审核合格、签认报审表
专业监理工程师
必要时监理部参
与考察消费厂家
材料清场重选
工程经理部

审查
1.审核质量证明
2.实物检查
补充完善资料
工程经理部

不合格
资料不完善
按规定进展试验、复试；审核结
工程经理部、工程监理部

按规定见证取样送检、审核结
工程经理部、工程监理部

合格
按规定见证取样送检、审核结
工程经理部、工程监理部

合格
合格
按规定重新复试、见证取样送样或重新选择检查结
工程经理部、工程监理部

合格
不合格
不合格

(二)旁站监理程序
制定旁站监理方案
明确旁站部位和旁站人员
工程监理部
进展旁站监理交底
工程监理部

检查施工准备情况
工程监理部

对施工过程旁站监理、检查
旁站监理人员

填写旁站监理记录表
旁站监理人员

签认旁站记录
旁站监理人员及工程经理部质检员共同签字

旁站监理方案发至建立、工程经理部抄送质量监视站
在旁站部位施工前24小时监理部
工程经理部

纠正存在问题到达质量
工程经理部

有缺陷
复查
监理工程师

(三)检验批、分项、分部工程签认根本程序

根据图纸、、施工方案等组织施工
工程经理部
过程控制、旁站监理
专业监理工程师
进展工艺质量检查、检验
工程经理部

填报?隐蔽工程报验申请表?交监理部
工程经理部
进展隐蔽工程质量验收
专业监理工程师

进展整改
工程经理部

复查
监理工程师

签认报验申请表
专业监理工程师

进入下一道工序施工
工程经理部

按、方案等形成一下资料：
1.施工测量记录
2.施工物资资料
3.施工记录
4.施工试验记录等
附?隐蔽工程验收记录?
?检验批质量验收记录?等
不合格
合格
隐蔽工程验收程序

(四)分项工程的验收程序
选定分项工程并确定检验批划分
工程监理部、工程经理部
每个检验批完成并自检合格
工程经理部
审查工程经理部自检记录

专业监理工程师
进展纠正
承包
复查合格
监理工程师
签署验收记录和结
承包
核查报验资料、工程实体
专业监理工程师
填写?检验批质量验收记录?并附
1.施工理资料
2.施工技术资料
3.施工测量记录
4.施工物资资料
5.施工记录
6.施工试验记录
同一分项工程所含全部检验批完成
并验收合格填写分项工程报验资料

工程经理部技术负责人
填写?分项工程报验申请表?
附?分项工程质量验收记录?
进展整改
承包
复查合格
监理工程师
签认?分项工程报验申请表?签署验收结
专业监理工程师

进入下一道分项工程施工
工程经理部
不合格
合格
不合格
合格
分项工程验收程序

(五)子分部、分部工程验收程序
各专业选定子分部、分部工程
工程监理部、工程经理部
完成每个子分部工程所含的全部分项工程到达子分部工程验收条件自检合格填写?子分部工程报验申请表?
工程经理部
附每个子分部所含的全部分项工程质量验收资料
核查报验资料、工程实体
工程监理部、工程经理部
进展整改
工程经理部
复查
监理工程师
签认?子分部工程报验申请?
总监
完成每个分部工程所含的全部子分部工程到达分部工程验收条件自检合格填写?分部工程报验申请表?
工程经理部
附每个分部所含的全部子分部工程质量验收资料
核查报验资料、工程实体
工程监理部、工程经理部
进展纠正
工程经理部
复查
监理工程师
签认?分部工程报验申请?
总监
进入下一个分部工程施工
工程经理部
不合格
合格
不合格
合格
子分部、分部工程验收程序

五、监理工作控制要点
(一)钢构造涂装〔现场对接焊缝处的清理底漆中间漆的涂装〕
1、质量预控要点：
1〕在设计交底前总监应组织监理人员熟悉设计对图纸中存在的问题通过建立向设计提出书面和建议应参加技术交底会掌握钢构造特点关键部位材质要求。
2〕审核钢构造涂装工程施工的施工资质工程经理部的质量保证体系及平安消费措施审查平安、质量检查人员的资质和到位等组织落实情况。
3〕审查承包报送的施工组织设计(方案)重点审核选用的是否正确施工安装顺序是否合理、可行质量保证措施是否有针对性和可操作性。
4〕核验进场材料。
〔1〕钢构造涂装工程物资主要包括底漆、中间漆、防火涂料、面漆等。
〔2〕进场物资、涂料应有质量证明包括出厂合格证、检测和中文标志等。
〔3〕按规定复试的涂料必须有复试并按规定实行有见证取样和送检。
(二)钢构造涂装
1、质量预控要点：
1〕熟悉设计图纸重点：掌握设计对防腐与涂层的材料要求及除锈工艺的要求。
2〕审核施工方案重点：审核作业、程序、保证质量措施。
3〕审查进场材料：
钢构造防腐涂料、稀释料和固化剂的品种、规格、性能符合和设计要求。检查合格、中文标志和检验。防火涂料应有相应资质等级检测机构出具的检测。
防腐涂料的型、名称、颜色及有效与其质量证明相符。开启后不应存在结皮、结块、凝胶等现象。观察检查。
2、施工过程质量控制要点：
1〕涂装基层。涂装前钢材外表除锈应符合设计要求和有关的规定。处理后的钢材外表不应有焊渣、焊疤、灰尘、油污、水和毛刺等。当设计无要求时钢材外表除锈等级应符合表为规定。监控：用铲检查和用?涂装前钢材外表修蚀等级和除锈等级?GB23规定的图片对照观察检查。
2〕涂层厚度。涂料、涂装遍数、涂层厚度均应符合设计要求。当设计对涂层厚度无要求时涂层干漆膜总厚度：室外应为150μｍ室内应为125μｍ其允许偏向为－25μｍ。每遍涂层干漆膜厚度的允许偏向为－5μｍ。用干漆测厚仪检查。
3〕防火涂料的粘结强度抗压强度应符合?钢构造防火涂料应用技术规程?CECS24：90的规定。
检验应符合?建筑构件防水喷涂材料性能试验?G9978的规定。检查复验。
4〕薄涂型防火涂料的涂层厚度应符合有关耐火极限的设计要求。厚涂型防火涂料涂层的厚度80及以上面积应符合有关耐火极限的设计要求且最薄处不应低于设计要求的85。
用涂层测量仪、测针和钢尺检查。测量符合?钢构造防火涂料应用技术规程?CECS24：90的规定及本附录E。
5〕薄涂型防火涂料层外表裂纹宽度不应大于0.5mm；厚涂型防火涂料涂层外表裂纹宽度不应大于1mm。观察和尺量。
6〕当钢构造处在有腐蚀介质环境或外露且设计有要求时应进展涂层附着力测试在检测处范围由当涂层完好程度到达70以上时涂层附着力到达合格质量的要求。按?漆膜附着力测定法?GB1720或?色漆和清漆、漆膜的划格试验?GB9286进展检查。
3、工程施工质量必须到达中主控工程要求的满足一般工程的要求并预控如下质量通病的发生：
1〕涂层质量不符合要求：反锈、流坠、皱折和裂纹等。
2〕施涂防腐油漆的程序不符合要求。
4、钢构造涂装工程验收
1〕检验批验收
承包在一个检验批完成并自检合格后填写检验批质量验收记录报工程监理部监理人员对报验的资料进展审查并到施工现场进展抽检、核查。对核验合格的检验批在检验批质量验收记录上签验收记录〔合格或符合要求〕及验收结〔同意验收〕。
2〕钢构造涂装分项工程验收
承包在分项工程完成并自检合格后填写钢构造涂装分项工程质量验收记录报监理部监理工程师审查所报分项工程所含的检验批符合合格质量的规定且所含检验批的质量验收记录完好。监理工程师在分项工程质量验收记录上签验收结〔合格〕、〔同意验收〕。
3〕承包填写?分项/分部工程施工报验表?报监理部监理工程师审查报验资料齐全符合要求后签认该分项工程审定结合格。
承包提供的报验资料如下：
〔1〕分项工程质量验收记录
〔2〕检验批质量验收记录
〔3〕钢构造涂料厚度检验
(三)关键部位、关键工序旁站监理
1、旁站监理主要内容：钢构造吊装过程
2、旁站监理要点：详见旁站监理方案；
3、旁站监理人员的主要职责：
1〕检查施工现场施工理、平安、质量人员到岗、特殊工种人员持证上岗；施工机械站位、工作半径范围内的上下障碍物等情况；吊装构件的重量、外形尺寸及前后起吊顺序。
2〕在现场跟班监视关键部位、关键工序施工时执行施工方案以及执行工程建立强迫性的情况；
3〕核查进场的钢构件、部件、零件编与起吊部位是否相符；起吊信、旗语应统一并有专业指挥人员负责指挥。
4〕做好旁站监理记录和监理日记〔二者都要填写但方式不一样〕；
5〕旁站监理人员对需要施行旁站监理的关键部位、关键工序在施工现场跟班监视及时发现和处理旁站监理过程中出现的质量问题如实准确地做好旁站监理记录。凡旁站监理人员和施工现场质检人员未在旁站记录〔见附件一〕上签字的不得进展下一道工序施工。
6〕旁站监理人员施行旁站监理时发现施工有违背工程建立强迫性和施工方案行为的有权责整改；发现其施工活动已经或可能危及工程质量的应当及时向监理工程师或总监理工程师由总监理工程师下达部分暂停施工指或者采取其他应急措施。
7〕旁站监理记录的内容应据实填写旁站监理记录表在旁站监理完毕后及时填写签字。
8〕需要旁站监理的关键部位、关键工序但凡没有施行旁站监理或没有旁站监理记录的监理工程师或总监理工程师不得在相应的上签字。
9〕旁站监理记录表应作为监理资料归档备查放入分部分项工程施工报验表栏目中。
六、资料搜集与整理

1

1、防腐涂料涂装分项工程
2、防火涂料分项工程
