第7章--特征操作与编辑1.ppt

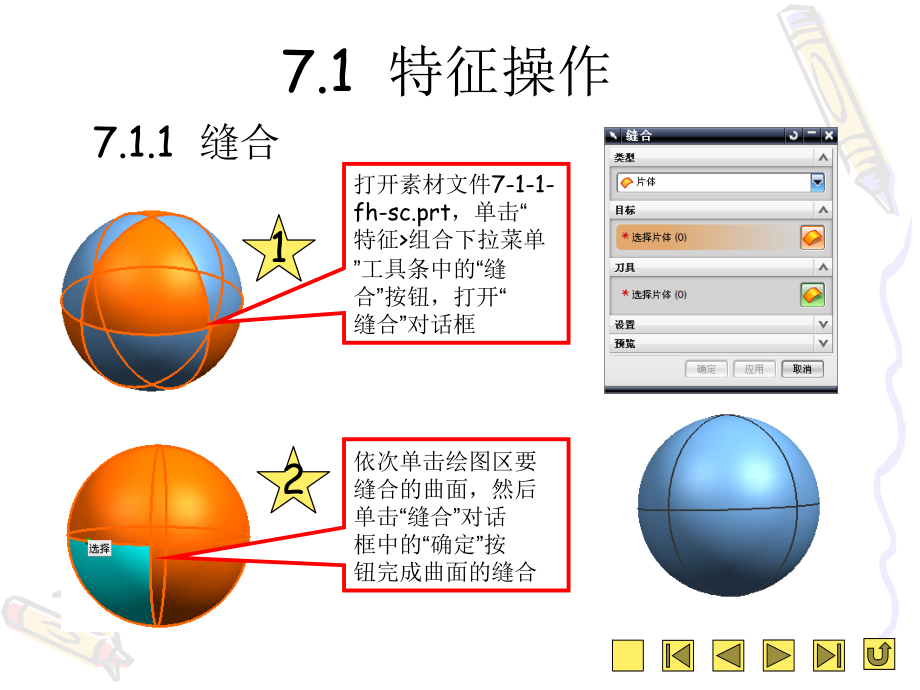

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,7,章 特征操作与编辑,特征操作,编辑特征,7.1,特征操作,7.1.1,缝合,1,打开素材文件,7-1-1-fh-sc.prt,，单击,“,特征,组合下拉菜单,”,工具条中的,“,缝合,”,按钮，打开,“,缝合,”,对话框,2,依次单击绘图区要缝合的曲面，然后单击,“,缝合,”,对话框中的,“,确定,”,按钮完成曲面的缝合,使用,“,缝合,”,命令除了可以缝合上述的片体外，还可以缝合两实体的公共面，具体方法为：在,“,缝合,”,对话框的,“,类型,”,标签栏中的下拉列表中选择,“,实体,”,项，然后单击两个实体间的公共面，然后单击,“,确定,”,按钮即可将两个实体缝合（与,“,求和,”,命令实现的结果一样）,7.1.2,抽壳,1,打开素材文件,7-1-2-ck-sc.prt,，在,“,特征,”,工具条中单击,“,抽壳,”,按钮，打开,“,抽壳,”,对话框,2,单击实体要进行抽壳的部分，这里单击实体的上表面，在打开的,“,抽壳,”,对话框的,“,厚度,”,标签栏中将,“,厚度,”,设为,“,0.01,”,，单击,“,确定,”,按钮完成抽壳操作,单击“备选厚度”标签栏中的“选择面”标签，再选择要设置抽壳厚度的面，在“厚度,1”,文本框中输入“厚度”值即可，如果还想对其他面进行设置，需单击该标签栏中的“添加新设置”按钮,，然后进行相应的设置即可。,“,抽壳,”,对话框的,“,备选厚度,”,标签栏用于对其他面的厚度进行设置，其设置方法为：,7.1.3,边倒圆,1,打开第,6,章拉伸的齿轮，单击,“,特征,”,工具条中的,“,边倒圆,”,按钮，打开,“,边倒圆,”,对话框,2,在绘图区中单击要进行边倒圆的曲面的边，这里我们选择齿轮间的边，并在,“,边倒圆,”,对话框的,“,半径,1,”,文本框中输入合适的半径，这里我们输入,“,2,”,，单击,“,确定,”,按钮完成边倒圆的创建,7.1.4,软倒圆,1,打开素材文件,7-1-5-rdy-sc.prt,，单击,“,特征,”,工具条中的,“,软倒圆,”,按钮，打开,“,软倒圆,”,对话框,2,单击第一块曲面（注意法向），在打开的,“,软倒圆,”,对话框中单击,“,选择步骤,”,选项组中的,“,第二组,”,按钮，接着单击另一曲面；单击,“,第一相切曲线,”,按钮，再单击第一块曲面上的曲线；单击,“,第二相切曲线,”,按钮，然后单击另一曲面上的曲线,3,单击,“,软倒圆,”,对话框中的,“,定义脊线,”,按钮，弹出,“,脊线,”,对话框后单击一曲面的边缘作为脊线，单击,“,确定,”,按钮返回原对话框，单击,“,确定,”,按钮完成曲面的软倒圆,7.1.5,倒斜角,1,继续对齿轮进行操作，单击,“,特征,”,工具条中的,“,倒斜角,”,按钮，打开,“,倒斜角,”,对话框,2,（应用选择杆）单击要进行倒斜角的边，在打开的,“,倒斜角,”,对话框的,“,偏置,”,标签栏的,“,横截面,”,下拉列表中选择,“,对称,”,项，然后将,“,距离,”,文本框中的值设置为,“,2,”,，单击,“,确定,”,按钮完成曲面的倒斜角操作,7.1.7,螺纹,2,在,“,螺纹,”,对话框中，单击,“,螺纹类型,”,选项组中的,“,详细,”,单选按钮，再单击要进行螺纹处理的曲面，单击,“,选择起始,”,按钮,1,按照前述章节的操作，创建一个圆柱体，然后单击,“,特征,”,工具条中的,“,螺纹,”,按钮，打开,“,螺纹,”,对话框,3,在弹出,“,螺纹,”,起始面选择对话框后，单击螺纹的起始面，弹出螺纹起始面设置对话框，单击,“,确定,”,按钮返回原对话框，单击,“,确定,”,按钮完成螺纹的创建,上面的方式就是以螺纹的具体形式表现出来的，如果在,“,螺纹,”,对话框中的,“,螺纹类型,”,选项组中单击,“,符号的,”,单选按钮，那么将生成以符号形式表现的螺纹,7.1.8,镜像体和镜像特征,1,镜像体,1,打开素材文件,7-1-8-jxt-sc.prt,，单击,“插入,关联复制,镜像体”菜单,，打开,“,镜像体,”,对话框,2,单击要镜像的实体，在打开的,“,镜像体,”,对话框中单击,“,选择平面,”,标签，在工作区中单击选择,X-Y,平面为镜像平面，单击,“,镜像体,”,对话框中的,“,确定,”,按钮完成镜像,勾选,“,固定当前的时间戳记,”,复选框，那么在镜像后，原实体中所作的改变不影响镜像体；而不勾选此复选框，那么在镜像后，镜像体随着原实体的改变而改变,2,镜像特征,单击“,插入,关联复制,镜像特征”菜单,，打开,“,镜像特征,”,对话框，然后选择要进行镜像的特征，选择完特征后，在,“,镜像特征,”,对话框中单击,“,镜像平面,”,标签栏中的,“,指定平面,”,标签，并指定镜像平面，最后单击,“,确定,”,按钮完成特征镜像,7.2,上机实践,螺丝螺帽的制作,1,新建一个模型文件，单击菜单,“插入,曲线,”,中的,“,多边形,”,，打开,“,多边形,”,对话框，在,“,侧面数,”,文本框中输入,“,6,”,，单击,“,确定,”,按钮,在弹出的多边形方式选择对话框中单击,“,内切圆半径,”,按钮，再在多边形内接半径对话框的,“,内接半径,”,文本框中输入,“,60,”,，单击,“,确定,”,按钮,2,3,在弹出的,“,点,”,对话框中将中心点设置为原点，并单击,“,确定,”,按钮完成多边形的创建，然后选择,“,插入,”,“,曲线,”,“,直线与圆弧,”,“,圆（圆心,-,半径）,”,菜单，以原点为圆心，在,X-Y,平面绘制一个半径为,“,40,”,的圆,4,单击,“,特征,”,工具条中的,“,拉伸,”,按钮，打开,“,拉伸,”,对话框，选择,6,边形，在,“,拉伸,”,对话框的,“,方向,”,标签栏中将拉伸方向设置为,Z,轴正向，在,“,限制,”,标签栏中将,“,距离,”,分别设置为,“,-40,”,和,“,0,”,，单击,“,应用,”,按钮完成,6,边形的拉伸,5,单击圆，拉伸方向同样为,Z,轴正向，距离设置为,“,200,”,和,“,0,”,，单击,“,确定,”,按钮，完成螺丝主体的制作,6,单击,“,特征,”,工具条中的,“,倒斜角,”,按钮，打开,“,倒斜角,”,对话框，单击选择圆柱底端，在,“,倒斜角,”,对话框的,“,偏置,”,标签栏中将,“,距离,”,设置为,“,8,”,，单击,“,确定,”,按钮完成倒斜角操作,7,单击,“,特征,”,工具条中的,“,螺纹,”,按钮，打开,“,螺纹,”,对话框，单击,“,螺纹类型,”,选项组中的,“,详细,”,单选钮，再单击要螺纹化的面，在,“,螺纹,”,对话框中将,“,长度,”,改为,“,180,”,、,“,螺距,”,改为,“,6,”,8,单击,“,选择起始,”,按钮，选择圆柱底面，然后在弹出的螺纹起始面设置对话框中保持默认，单击,“,确定,”,按钮返回,“,螺纹,”,对话框，单击,“,确定,”,按钮生成螺纹,9,单击,“,多边形,”,按钮，打开,“,多边形,”,对话框，绘制一个侧面数为,“,6,”,、内接半径为,“,60,”,、中心点为（,200,，,0,，,0,）的,6,边形。选择,“,插入,”,“,曲线,”,“,圆弧,/,圆,”,，以（,200,，,0,，,0,）为圆心，绘制半径为,“,37,”,的圆,单击,“,拉伸,”,按钮，打开,“,拉伸,”,对话框，选择刚绘制好的,6,边形以及内圆，设置拉伸方向为,Z,轴正方向，距离为,“,50,”,，单击,“,确定,”,按钮完成拉伸，完成螺帽主体的制作,10,11,单击,“,特征,”,工具条中的,“,螺纹,”,按钮，打开,“,螺纹,”,对话框，单击进行螺纹化的圆柱曲面，并在,“,螺纹,”,对话框中将,“,大径,”,改为,“,80,”,、,“,螺距,”,改为,“,6,”,，单击,“,确定,”,按钮完成螺帽的制作,7.3,编辑特征,7.3.1,编辑特征参数,1,打开素材文件,7-3-1-cl-sc.prt,，单击,“,编辑特征,”,工具条中的,“,编辑特征参数,”,按钮，打开,“,编辑参数,”,对话框,2,在,“,编辑参数,”,对话框中选择“简单孔”，单击,“,确定,”,按钮进入,“,编辑参数,”,方式选择对话框,3,在弹出的,“,编辑参数,”,对话框中将,“,直径,”,改为,“,15,”,，单击,“,确定,”,按钮返回原对话框，再连着单击,2,次,“,确定,”,按钮完成参数修改,在,“,编辑参数,”,方式选择对话框中单击,“,特征对话框,”,按钮,4,7.3.2,编辑位置,1,打开素材文件,7-3-2-dz-sc.prt,单击,“,编辑特征,”,工具条中的,“,编辑位置,”,按钮，打开,“,编辑位置,”,对话，选择要编辑的特征，单击,“,确定,”,按钮，弹出,“,编辑位置,”,方式选择对话框,2,3,在打开的,“,编辑位置,”,方式选择对话框中单击,“,编辑尺寸值,”,按钮，再单击绘图区特征上的参数值,在弹出的,“,编辑表达式,”,对话框中输入一个新的数值，然后连着单击,3,次,“,确定,”,按钮完成特征位置的编辑,4,7.3.3,抑制特征,1,继续对齿轮进行操作，单击,“,编辑特征,”,工具条中的,“,抑制特征,”,按钮，打开,“,抑制特征,”,对话框,2,在打开的,“,抑制特征,”,对话框中单击想要移除的特征，然后单击,“,确定,”,按钮移除所选特征即可,7.4,上机实践,旋钮设计,1,新建一个模型文件，单击,“插入,曲线,”,菜单中的,“,多边形,”,按钮，打开,“,多边形,”,对话框，在,“,侧面数,”,文本框中输入,“,12,”,，单击,“,确定,”,按钮,在弹出的对话框中单击,“,多边形边数,”,按钮，在,“,侧,”,文本框中输入,“,40,”,，单击,“,确定,”,按钮并在弹出的,“,点,”,对话框中将坐标设置为（,0,，,0,，,0,），单击,“,确定,”,按钮生成多边形，然后每隔一段曲线删掉一段曲线,2,3,单击,“,曲线,”,工具条中的,“,圆弧,/,圆,”,按钮，打开,“,圆弧,/,圆,”,对话框，在,“,支持平面,”,标签栏中的,“,平面选项,”,下拉列表框中选择,“,选择平面,”,项，再单击,X-Y,平面，并将距离设置为,“,-5,”,，然后以（,0,，,0,，,0,）为圆心绘制一个半径为,“,25,”,的圆,4,选择,“,插入,”,“,曲线,”,“,直线与圆弧,”,“,圆弧（点,-,点,-,点）,”,菜单，将多边形删掉的边用圆弧连接起来,5,选择圆弧，然后选择,“,编辑,”,“,移动对象”,命令，选取上述圆弧，在“运动”选取“角度”，指定,ZC,矢量，指定轴点为（,0,，,0,，,0,）,设置旋转角度为,“,60,”,，接着选取“复制原先的”，在,“非关联,副本数,”,文本框中输入,“,5,”,，单击,“,确定,”,按钮完成连接,6,7,单击,“,特征,”,工具条中的,“,拉伸,”,按钮，打开,“,拉伸,”,对话框，选择上面所绘制的所有曲线，在,“,距离,”,文本框中输入,“,40,”,和,“,0,”,，单击,“,确定,”,按钮完成拉伸,8,单击,“,特征,”,工具条中的,“,抽壳,”,按钮，单击多边体底面，在,“,抽壳,”,对话框中，将,“,厚度,”,标签栏的,“,厚度,”,设为,“,5,”,，单击,“,应用,”,按钮，然后单击圆柱体底面，同样将,“,厚度,”,标签栏中的,“,厚度,”,设为,“,5,”,，单击,“,确定,”,按钮完成抽壳,9,单击,“,特征,”,工具条中的,“,边倒圆,”,按钮，打开,“,边倒圆,”,对话框，单击旋钮正面的圆弧处，将,“,半径,”,设为,“,8,”,，单击,“,确定,”,按钮,10,单击,“,特征,”,工具条中的,“,倒斜角,”,按钮，打开,“,倒斜角,”,对话框，单击旋钮正面的直线部分，将,“,偏置,”,设为,“,6,”,，单击,“,确定,”,按钮,11,单击,“,特征,”,工具条中的,“,螺纹,”,按钮，打开,“,螺纹,”,对话框，单击,“,螺纹类型,”,选项组中的,“,详细,”,单选钮，再单击旋钮圆柱的内表面，并将,“,螺距,”,设置为,“,6,”,，单击,“,确定,”,按钮完成旋钮的设计,
