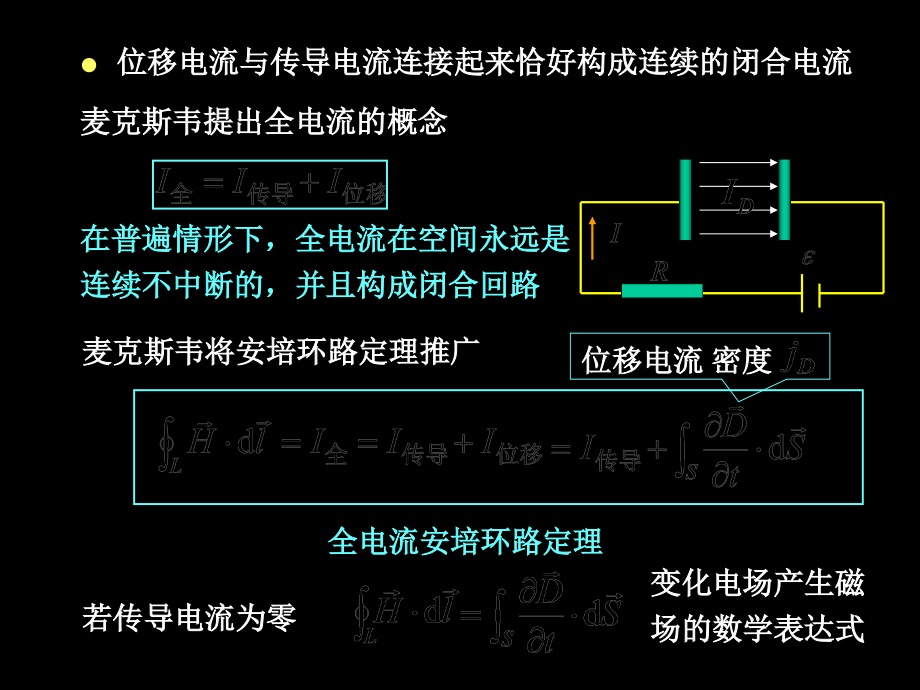

电磁理论基础4,位移电流与传导电流连接起来恰好构成连续的闭合电流,麦克斯韦提出全电流的概念,全电流安培环路定理,在普遍情形下，全电流在空间永远是连续不中断的，并且构成闭合回路,麦克斯韦将安培环路定理推广,若传导电流为零,变化电场产生磁,场的数学表达式,位移电流 密度,三,.,位移电流的性质,1.,位移电流具有磁效应,服从右螺旋关系,与传导电流相同,2.,位移电流与传导电流不同之处,(1),产生机理不同,(2),存在条件不同,位移电流可以存在于真空中、导体中、介质中,3.,位移电流没有热效应，传导电流产生焦耳热,例,设平行板电容器极板为圆板，半径为,R,，两极板间距为,d,用缓变电流,I,C,对电容器充电,解,任一时刻极板间的电场,极板间任一点的位移电流密度,由全电流安培环路定理,思考：,P,3,点的,求,P,1,P,2,点处的磁感应强度,例,电荷,+q,以速度,v,向,O,点运动。在,O,点处作一半径为,a,的圆，圆面与速度方向垂直。,求,通过该圆面的位移电流和圆周上各点处的,磁感应强度,？,解,在任一时刻，穿过圆面的电位移通量,由全电流安培环路定理,运动电荷的磁场,四.麦克斯韦方程组,1.,电场的高斯定理,反映电场与电荷的关系和感应电场是涡旋场,适用于静电场和感应电场,2.,电场的环路定理,法拉第电磁感应定律,静电场是保守场，变化磁场可以激发涡旋电场,3.,磁场的高斯定理,传导电流、位移电流产生的磁场都是无源场,反映磁通连续规律,4.,全电流安培环路定理,四个方程构成麦克斯韦电磁场理论的积分形式,传导电流和变化电场可以激发涡旋磁场,第,8,章 静电场,1.库仑定律,3.电场的叠加原理,2.电场强度,4.电场线与电通量,5.高斯定理,6.静电场的环路定理,7.电势能,8.电势,9.电势与电场强度的微分关系,10.,导体的静电平衡,导体表面,导体是等势体，表面是等势面,11.导体的电容，电容器,12.电场能量,13.静电场中的电介质,第9章 恒定磁场,1.磁感应强度,2.毕奥萨伐尔定律,I,a,P,l,I,S,3.运动电荷的磁场,4.磁场的高斯定理,5.磁场的安培环路定理,6.安培定理,7.磁场对平面载流线圈的作用,8.洛伦兹力公式,9.带电粒子在均匀磁场中的运动,磁聚焦原理,磁约束原理,磁镜效应,10.霍尔效应,11.磁介质及其分类,12.有磁介质的磁高斯定理,13.有磁介质时的安培环路定理,14.铁磁质,第10章 变化的磁场和变化的电场,1,.,电动势,2,.,电磁感应定律,3.动生电动势,4.感生电动势,5.,自感 互感,6.磁能,7,.,麦克斯韦电磁场理论,预祝大家考个好成绩！,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
