一张图看懂新风系统主机的工作原理演示教学.ppt

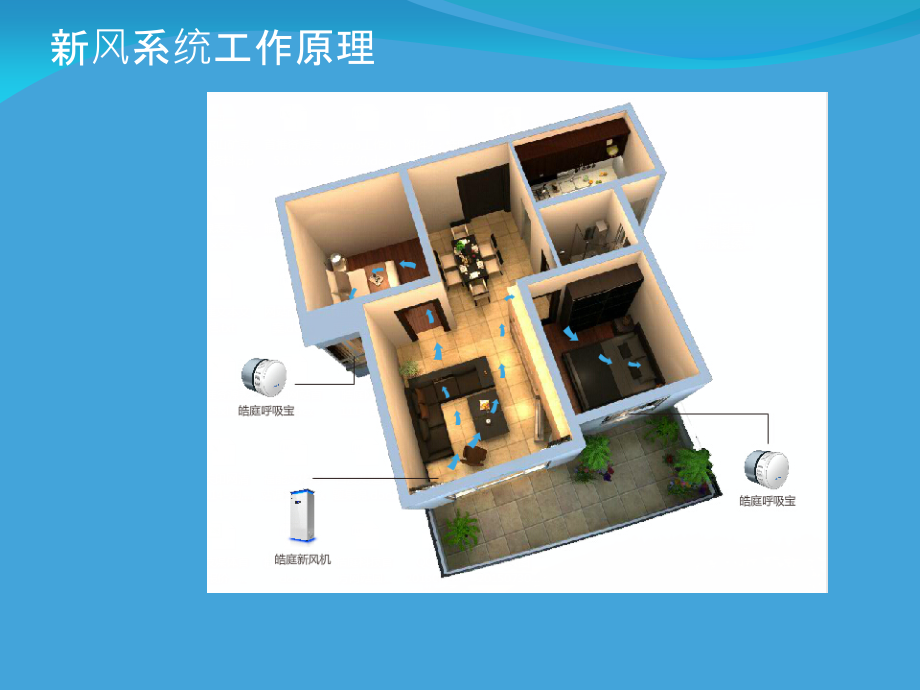

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,一张图看懂新风系统主机的工作原理,新风系统工作原理,新风主机电控部分的组成及各部分的作用,（,1,）微电脑智能数据处理控制中心：采用新型,32,位,ARM,微处理器，信息数据处理速度快，功能强大，性能稳定，是整个室内空气质量监测、处理的物联网控制中心；,（,2,）主电源模块：电源控制模块，该模块具有耗电低、节能、高效、可靠性强、安全隔离等优点，为整个控制中心提供电源；,（,3,）,WiFi,模块：该模块为低功耗嵌入式,WiFi,模块，整个系统通过该模块实现与云端数据中心联接；,（,4,）,ZigBee,模块：利用,ZigBee,模块实现呼吸宝与新风主机的数据通信。,（,5,）温湿度传感器：采用的温湿度传感器由世界领先的传感器制造商瑞士,Sensirion,公司生产，该温湿度传感器外表采用包覆成型工艺，具有抗老化，抗震动，性能稳定，精度高等其他同类传感器无法比拟的优点，该传感器广泛应用于专业级温湿度检测仪表中。主要检测室内温度和湿度。,（,6,）甲醛,/TVOC,传感器：采用德国进口传感器，该传感器被德国宝马公司应用于宝马,7,系轿车，用于检测室内的甲醛、,TVOC,、,CO2,等挥发性有害气体。灵敏度高，响应速度快，性能稳定，综合质量性能远超其他同类产品。,（,7,）,PM2.5,传感器：该,PM2.5,传感器为夏普公司最新推出的新一代光散法,PM2.5,传感器，可检测直径,0.8um,以上的灰尘颗粒，测量精度非常高。主要检测室内,PM2.5,颗粒。,（,8,）热释电红外传感器：当人靠近主机时，则主机的操作按键自动亮起，方便用户查看、操作液晶屏；人远离主机时，液晶屏自动变暗，环保节能。,（,9,）多效电气集尘器电源模块：具有过流、过压短路保护功能，性能稳定、质量可靠。该高压电源模块与多效电气集尘器配合使用，实现静电除尘功能。,（,10,）光触媒光源模块：光触媒光源模块采用飞利浦生产的防疫级紫外线光源和镇流器组成。为光触媒提供,254,纳米波长的光能，光触媒对空气中各种化学污染物产生强烈催化降解功能，净化空气、除味，同时有效杀灭空气中的病菌。,（,11,）,LED,空气质量显示呼吸灯：新风主机顶部呼吸灯根据传感器检测的室内空气质量变换红、黄、蓝三种颜色，红色表示重度污染，黄色代表轻度污染，蓝色代表空气质量优良（三主色之间过度为两个渐变颜色）。（激光印刷的）,呼吸灯在光感传感器的配合下，根据周围光线的强度调节不同的亮度。,（,12,）光感传感器：它能根据设备周围的光线强度，自动调节新风主机顶部呼吸灯和底部裙光的亮度，使设备发出的光始终保持在人的视觉最舒适的程度。,（,13,）液晶及按键屏部分：主机液晶屏尺寸为：,70mm,42mm,（相当于,3.2,寸），显示参数为：,PM2.5,、温度、湿度、甲醛,TVOC,等。同时配有,7,个触摸按键分别是：开关按键、自动,/,手动切换键、手动模式时候的风速调节键、童锁键、上部滤网更换提醒及复位键、集尘板清洗提醒及复位键、下部滤网更换提醒及复位键。,（,14,）室内室外进风阀门：室内阀门和室外阀门可以根据室内空气质量和室外的气候变化自动调节内外循环的空气比例，以实现节能高效及体感舒适的功能。,（,15,）开门断电开关：开门断电开关的作用是当用户打开新风主机的金属门后，新风主机自动断电，以保护人、机安全。,（,16,）进风风机：主要作用是输送室外新风和循环室内空气。,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
