油田井下作业技术油井类课件.ppt

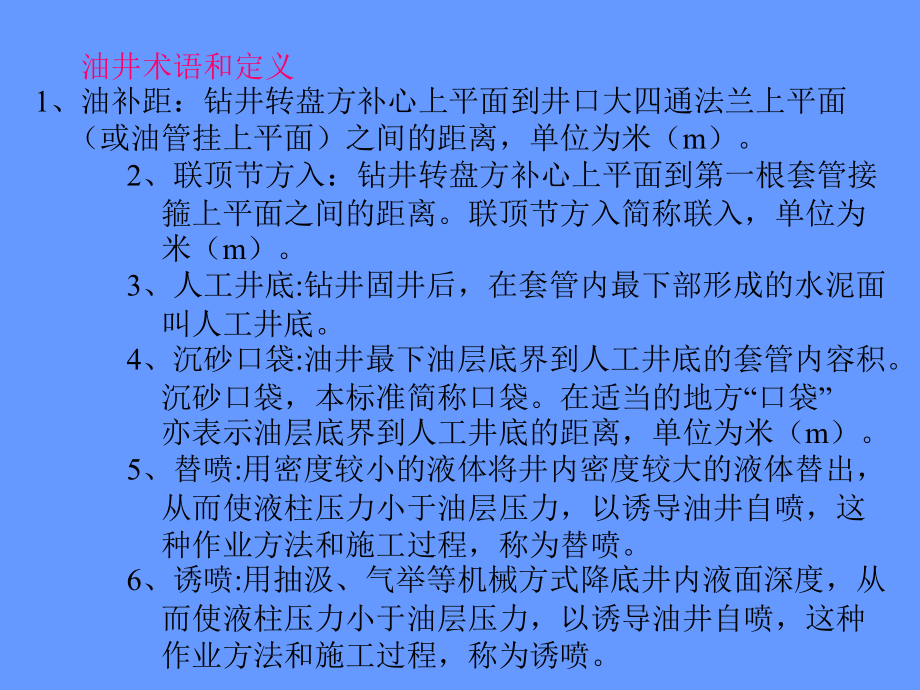

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,井下作业技术讲座,1,（油 井 部 分）,油井术语和定义,1,、油补距：钻井转盘方补心上平面到井口大四通法兰上平面（或油管挂上平面）之间的距离，单位为米（,m,）。,2,、联顶节方入：钻井转盘方补心上平面到第一根套管接箍上平面之间的距离。联顶节方入简称联入，单位为米（,m,）。,3,、人工井底,:,钻井固井后，在套管内最下部形成的水泥面叫人工井底。,4,、沉砂口袋,:,油井最下油层底界到人工井底的套管内容积。沉砂口袋，本标准简称口袋。在适当的地方“口袋”亦表示油层底界到人工井底的距离，单位为米（,m,）。,5,、替喷,:,用密度较小的液体将井内密度较大的液体替出，从而使液柱压力小于油层压力，以诱导油井自喷，这种作业方法和施工过程，称为替喷。,6,、诱喷,:,用抽汲、气举等机械方式降底井内液面深度，从而使液柱压力小于油层压力，以诱导油井自喷，这种作业方法和施工过程，称为诱喷。,一、通井,1,、通井前必须装好井口大四通，准确测量油补距高度。,油补距计算公式为：,2,、通井规规格要求,一般要求：,a),外径小于套管最小内径,4,6mm,；,b),大端长度不小于,2.0m,，且下端不能为锥形。,特殊要求：,a),下大直径工具井，其外径应大于所下工具外径,2mm,，大端长度要大于所下工具总长,500mm,以上；,b),特殊施工井，按有关规定执行。,5,一、通井,通井的选择和作用,通常一口井的油层套管，不止,1,种规格的套管，选择通井规时以最小套管内径为准。,通井目的是检验套管、刮削泥饼。,3,、施工要求,通井作业要平稳操作，下钻速度控制在,0.5m/s,以下；通至离人工井底（或预计位置）,100m,左右时，应减慢下钻速度，下钻速度控制在,0.2m/s,以下；老井通至异常井段和已射孔井段时，下钻速度控制在,0.2m/s,以下。,通井过程中，若有遇阻现象应减慢下钻速度，并平稳活动钻具或循环冲洗遇阻部位，以求解阻通过。严禁猛顿硬压。加压,80kN,仍不能通过，应起出通井规分析遇阻原因，或下铅模证实。如系套管问题，应进行修理，修好后重新通井。,3,、施工要求,探人工井底后，上提管柱,2,3m,，再进行压井施工。老井通至预定位置后，应按设计要求，调整压井液性能或充分正洗井等。,压井液（泥浆）密度、粘度较大的井，中途应进行分段循环（一般,500,1000m,循环一次），再逐渐加深至人工井底（或预计位置），以避免造成遇阻和循环不通。,通井规起出后，应详细检查其变形情况，分析变形原因，再将施工中出现的问题，记录整理一并收入完井总结存档。,8,一、通井,4,、老井通井：通井规外径、长度的选择主要根据井况（套管）和下步下井工具的长度和外径灵活选择。,例如：某井,121.36mm,套管，根据生产需要下入,118mm,电泵机组,1800m,排液，就必须选用,118mm10m,的规通井至,1810m,，检验套管。,探人工井底要求,加压,20,30kN,，实探二次（系指连续二次），深度误差小于,0.5m,为合格。,实探深度与钻井资料深度误差大于,5m,时，必须下光油管重新落实人工井底深度。若仍不符时，必须保证口袋大于,15m,，否则应采取措施（老井不受此限）。,严禁带封隔器和用结构复杂的原井管柱探人工井底。,一、通井,10,一、通井,5,、安全操作注意事项：,缓慢下钻 大径通井工具进行通井，必须慢速进行（,30,根,/,时）；老井通井时过射孔井段、套管变形井段、接近鱼顶、砂面、井底需小心通过或触探，不准强行加压或顿钻。,资料要求 时间、通井规规范（外径,长度）、通井深度、阻卡异常情况，起出后对通井规擦痕、变形等外观的描述。,二、压井,压井的目的：,是把油气水层压住，使其在施工作业时不发生井喷，保证试油、投产、作业顺利进行，同时又保证施工后油层不受到污染损害。因此，施工中要注意合理选择压井液的的密度和压井方式，使压井工作真正做到“压而不死，活而不喷，不喷不漏，保护油层”。,二、压井,压井方式,1,、灌注法压井：是最简单、最普通的方法。针对一些低压井上返试油、投产时用。入射孔前灌水。,12,二、压井,压井方式,2,、循环法压井：是现场使用最普遍、最常用的方法。分正循环，反循环,2,种方式。,正循环回压小，相对对油层污染少，但容易气浸，造成压井失败；,反循环回压大，容易把井压住，不容易气浸，但相对对油层污染大。现场要根据具体情况决定压井方式。,无论选择何种方式压井，出口必须控制排量，保持井筒内一定的压力（井底压力略大于地层压力），防止气浸，有利于压井的成功。,二、压井方法,14,二、压井方法,压井方式,3,、挤入法：是在井内没有油管柱，不能建立循环通路时的压井方法。现场也常用此方法，方法是，先放套管气，再打水垫子，最后挤入泥浆至油层上部,50,米位置，关井扩散压力一段时间后，开井观察压井效果。,二、压井,二、压井,常用压井液,清水、卤水；,氯化钙压井液；,氯化钠压井液；,泥浆等。,选择压井工作液的原则,(1),对油层造成的损害程度最低。,(2),其性能应满足本井、本区块地质要求。,(3),能满足作业施工要求，经济合理。,17,二、压井,施工要求,压井液预备量不小于井筒理论容积的,1.5,倍。,压井前，进口管线必须试压，试压值为预计泵压的,1.2,1.5,倍不剌不漏。,高压油气井出口，必须用硬管线接到距井口,20m,以外，并加地锚固定牢。出口要求接,135,弯头，不准接,90,弯头，严禁用水龙带等软管线做出口管线。,凡进入井内的压井液，进出口必须计量，如泵入量超过井筒理论容积的,1.2,倍仍不返出，或有返出但仍有漏失时，应停止施工，并采取相应的有效措施。,压井时，出口要适当控制，做到压井液即不漏失又不被气浸。待进出口压井液性能一致时，方可停泵。停泵后，要注意观察井口，发现外溢或有喷势，应继续循环排气或关井稳定,30min,然后开井放气观察压井效果。,对油气比较大或压力较高的井，应先用油嘴（或针形阀）控制排出套管气，再用清水连续循环替出井内原压井液后，方可正式进行压井。,采用挤注法压井时，压井液注入深度应在油层顶界以上,50m,挤完后关井稳定,30min,，再开井观察压井效果。重复压井时，必须将原压井液放喷排净后，方可重新压井。,压井失败，必须查明原因。严禁盲目进行挤压井和任意加大压井液密度。,二、压井,19,三、射孔,一、射孔,射孔是套管完成的油气水井，沟通油层和井眼通道的工艺技术。目前油田常用的射孔器（弹）类型油：,57,103,型、,51,型、,73,型、,60,型、,89,型等。,把这些射孔器按一定的空间组顺序组装在枪身上，就成为,型号的射孔枪。按照现场射孔工艺的不同，射孔方式一般可分为,3,种：,20,三、射孔,1,、电缆传输套管射孔,也叫普通射孔。采用普通射孔时，井筒必须灌满压井液，以便射孔过程中及时观察发现井溢、井涌等井喷前兆，及时采取防范措施。射孔前必须装防喷装置，如，半封、全封、防喷闸门等。适用于低压低产油水层、老井补孔。,优点是射孔枪身外径大，射孔弹穿透能力强，沟通能力大。,缺点是，一旦发生井涌、井溢、井喷意外情况必须中途停射，并紧急起电缆枪身。紧急情况下的抢险需要，可硬关防喷闸门，闸断电缆。,21,三、射孔,2,、过油管射孔。,过油管射孔是一种不压井射孔工艺。它是将带有喇叭口的油管下到射孔井段、套管磁定位短节以上,30m,，射孔枪身从油管内下入至射孔井段完成射孔。此工艺在射孔前，必须装好采用树、防喷管、压力表、水泥车循环输送管汇。射孔前不需要压井，而且可以进行“负压射孔”（井筒静液柱压力低于油层压力状态下的一种射孔技术，有利于油层在射开的瞬间激动排污，避免压井液对油层污染）。因此，一些低压油层的射孔，采用射孔前预先适当降低井筒液面，实现负压射孔。,22,三、射孔,优点：（,1,）低压井层实现负压射孔；（,2,）高压井层进行不压井射孔；（,3,）射孔中途发现井涌、溢流、轻微井喷意外情况时，在水泥车清水正循环液压力的推动下保障枪身顺利下井，继续完成射孔任务；（,4,）井口装有可靠的井控装置,采油树，不怕喷劲大，可以随意控制防喷。,缺点：因井内油管内径的局限，枪身直径小，射孔弹的穿透能力小，不能有效改善井眼附近地层渗透能力。,常用过油管射孔弹有（,2 1/2,管）,WS-51,型、（,3,管）,WS-60,型。,23,三、射孔,3,、油管传输射孔,也称无电缆射孔。无电缆射孔是目前推广的成熟的射孔新技术。它是将枪身直接接在油管上，按照射孔单的要求和各个油层厚度、夹层厚度，在地面配好油管和射孔枪身一并下入井内，靠射孔枪身的上部有磁定位短节和撞击式引爆短节，可以实现深度定位和射孔枪的引爆。无电缆射孔工艺投棒前，必须调整好深度、装好采用树、防喷管线、压力表。适用于高压油气层、一次可开的层数多、厚度大。,24,三、射孔,优点：,可以一次射开多个层段，避免了普通射孔发生溢流、井喷时不能按射孔单完成射孔任务，生产层系不完善；可以有效配置射孔枪身，,60,型、,73,型、,89,型、各种复合枪身都可配置使用；也可以实现负压射孔，超正压射孔等；解决了大斜度井，水平井的射孔问题；井口有井控装置,-,采油树，地面可有效控制油水井的流动趋势。,缺点：,不能及时准确反映射孔情况（发射率、实射孔数，只能在下次作业时反映）；在引爆时枪身膨胀变形、后期生产出沙，易卡钻。,25,三、射孔,优点：,可以一次射开多个层段，避免了普通射孔发生溢流、井喷时不能按射孔单完成射孔任务，生产层系不完善；可以有效配置射孔枪身，,60,型、,73,型、,89,型、各种复合枪身都可配置使用；也可以实现负压射孔，超正压射孔等；解决了大斜度井，水平井的射孔问题；井口有井控装置,-,采油树，地面可有效控制油水井的流动趋势。,缺点：,不能及时准确反映射孔情况（发射率、实射孔数，只能在下次作业时反映）；在引爆时枪身膨胀变形、后期生产出沙，易卡钻。,三、射孔,全井试压,新井射孔前，必须进行全井试压，以检验井口、井身是否存在质量问题。试压标准：,a),按采油树工作压力值进行试压；,b),试压值不许超过套管许用抗内压值；,c),试压稳定时间为,30min,且压力降低值不大,0.5MPa,为合格。,三、射孔,井筒准备,射孔前，必须进行通井作业，。结蜡井、稠油井以及结盐井，应彻底进行刮（刷）蜡、热洗以及洗井清盐等工作。,射孔前，井筒内必须充满合格的压井液。,防喷准备,射孔前，必须接好放喷管线。,套管射孔井，必须装好防喷装置（其内径必须大于油管挂外径）和准备好抢下油管及抢装井口的各种工具。,过油管射孔和油管输送射孔井，必须装好全套采油树和与其匹配的油、套压力表，采油树应按工作压力，试压不剌漏。,过油管射孔井，应接好水泥车管线，并预备适量压井液以备井喷时进行洗（压）井。,设备要求,：射孔期间，必须保证提升设备运转正常（油管输送射孔不受此限）。,三、射孔,电缆传输套管射孔（套管射孔）,射孔时，地质技术人员，必须到现场配合监督射孔工作，同时与射孔队核对射孔通知单确认无误后，方可进行施工。,每射完一次，应立即检查穿孔率，若下井一次穿孔率低于,80%,时，必须进行补射（少射几孔，补几孔）。,穿孔率（,%,）,=,穿孔弹数（孔）,实装弹数（孔）,100%,射孔期间，资料员要收集枪身是否带油花、砂子等情况。,射孔过程中，应设专人负责观察井口，发现外溢或有井喷预兆，应停止射孔，迅速起出枪身，立即下油管或抢装井口、关防喷器等。,若发生误射，应立即停止射孔，迅速上报，查明原因，及时处理。,射孔施工，必须连续进行。,射孔结束，应迅速下入油管，不许无故拖延时间和终止施工。,三、射孔,过油管射孔,管柱要求,管柱底部必须带有内倒角为,60,的喇叭口，其上部接头内径应与油管内径一致，开口端内径应大于所用油管内径。,喇叭口深度应完成于套管标准节箍以上,30m,。,其它要求同电缆传输套管射孔（套管射孔）。,三、射孔,油管输送射孔,由射孔队测量套管深度，找出套标准节箍。,由射孔队组装枪身。,下枪身时，在顶孔上部,50m,处，设一油管短节（长度,5m,左右）作为标准节箍。,枪身下至预定位置，由射孔队测量油管深度，找出油管标准节箍后，提供提放值。,按提放值调整射孔管柱深度。实际提放深度与计算提放深度，误差不得超过,0.06m,。,由射孔队投棒击发射孔。,起出枪身应详细检查其存在问题和穿孔率情况。,击发未响时的处理方法。,a),将枪身起至井口以下，停留,30min,后，由射孔队检查处理。,b),安好防喷装置，由射孔队捞出击棒。,c),原因查明后，仍按上述程序射孔。,射孔后的射孔枪,如果炸药块的一端有空穴，当炸药从另一端开始起爆后，有空穴的这一端对周围介质的局部破坏作用将会大大增强，如果空穴内有覆盖物（药型罩），比没有覆盖物的破坏作用大，炸药离开被破坏物一段距离，破坏作用更大。这就是聚能射孔弹的作用原理。,聚能射孔弹的作用原理,双复射孔弹示意图,导爆索,增效药,肩台式装药,截锥装药,复式射孔弹特点：,1,、射孔弹肩台式装药。,2,、增效火药（推进剂）与射孔弹同轴装配。,复式射孔弹,双复射孔器结构,外枪,复式弹,盲孔,内枪,复式射孔枪特点：,1,、内径扩大,2,、双层枪结构,复 式 枪,35,四、油气井替喷,一、替喷,替喷是用较低密度的压井液替代井筒内较高密度的压井液（清水替代泥浆），降低井筒液柱压力达到井喷目的。根据井身和预测的油气层压力，按照替喷方式分为一次替喷和二次替喷。,36,四、油气井替喷,1,、一次替喷：将替浆管柱下到位后（井底），一次全部彻底的把井筒内的泥浆替出，然后上提油管柱至生产位置，或者转入下步工序。适用于压力不太高的油层、水层。,37,四,、油气井替喷,2,、二次替喷：将替浆管柱下到位后（井底），先把油气层上、下,100200,米及射孔井段以下替入一段清水，然后上提油管柱至完井位置，再把井筒上部泥浆全部彻底的替出，然后上提油管柱至生产位置。适用于高压油、气层、水层。,38,四,、油气井替喷,替喷安全操作注意事项,1,、下替喷管柱是在普通射孔后的一道工序，替浆管柱一般不带大径工具，必须抢时间组织下管，接近井底时刻注意指重表，若发现遇阻，及时上提分析原因。,2,、替喷前装好井口，做好抢喷准备。替喷开始、中途提前预测可能达到的最高泵压，并随时观察，防止蹩泵、井喷。替喷要连续、中途不准间断。,39,四,、油气井替喷,3,、替喷中途要安排专人观察泵压、出口排量的变化，若泵压突然降低，出口排量增大或有喷势，这是井喷的预兆。此时，应停泵观察，依靠油层的能量自然喷出、喷尽井内剩余泥浆，并根据喷势大小用闸门或油嘴适当控制出口排量。,4,、出口防喷管线，必须选用硬质油管连接，地锚固定牢靠。拐弯处、出口处地锚加强固定，出口装,120,弯头。不准用水龙带。,40,五,、,油气井诱喷,诱喷排液,替喷后，不能自喷的井，可采用抽汲、气举等机械方式降低井内液面，使液柱压力低于油层压力，从而诱导油气流流入井底，以求达到自喷。,1,、诱喷前井筒内压井液一般为清水或油水混合液夹杂少量气体。,2,、诱喷前装好井口采油树，做好防喷准备。诱喷开始提前预测可能达到的最高水泵压、气泵压。诱喷中途不能间断。,3,、气举、混气水诱喷前（反举），必须先放掉套管内天然气，有条件的可用清水适当反洗井，再进行气举或混气水诱喷施工。避免空气和天然气混合爆炸。,41,五,、,油气井诱喷,诱喷排液,4,、中途要安排专人观察泵压、气泵压、出口排量的变化。水排量无增大的情况下，若泵压、气泵压同时降低，出口排量增大或有喷势，这是井喷的预兆。此时，应停泵观察，依靠油层的能量自然喷出、喷尽井内剩余压井液（水），并根据喷势大小用闸门或油嘴适当控制出口排量。,5,、出口防喷管线，必须选用硬质油管连接，地锚固定牢靠。拐弯处、出口处地锚加强固定，出口装,120,弯头。不准用水龙带。,42,五、油气井诱喷,抽汲,抽汲排液，抽子沉没度一般不宜超过,150,200m,，随着液面的降低，抽子每次的加深量不应大于,50m,。,抽汲时，要随时掌握动液面深度，若液面不断上升，说明有喷的可能，此时要严加注意，随时起出抽子。,抽汲深度要适当，光管井抽深一般不宜超过,1250-1350m,；若进一步掏空，液面深度不得超过套管许可掏空深度；对于卡封井，掏空深度应保证封隔器上下压差小于胶皮的击穿压差，抽汲深度一般要求,800-1000m,。,对于出砂油层，应减小抽汲深度、抽汲次数和沉没度；出砂严重井，沉没度不得大于,50m,，以防激动油层，造成出砂。,抽汲时，不允许抽子下入液面后过久的停留，以避免液面上升而造成抽子起出困难或拔断钢丝绳。,每抽,3-5,次，应起出抽子，检查连接部分及胶皮完好情况。,抽子胶皮直径要求：,抽水时，不小于,60.5mm,抽油时，不小于,59.0m,注：本要求适用于内径,62mm,的油管抽汲。,43,五、油气井诱喷,气举,气举（正举或反举）结束，应立即用针形阀控制放压，使液面逐渐恢复。,气举一次不能自喷的井放压后，应探液面深度，等液面恢复到一定程度时，再行气举。如此反复几次，以求达到自喷。,对于疏松砂岩或出砂严重的油层，原则上不准气举。如确实需要，放压时必须用针形阀严加控制，第一个小时内，要求压降不超过,0.5MPa,，第二小进内要求压降不超过,1.0MPa,。严防激动油层，造成严重出砂。,如需加快排液速度，可采用边反举边抽汲的方法进行排液。,套管环形空间充满天然气的井，不宜继续进行气举作业，以防空气与天然气混合后，发生爆炸。,44,五、油气井诱喷,自喷排液,自喷后，油管和套管要交替放喷，排净井内压井液。,放喷过程中，若含砂量大于,0.1%,时，应立即装油嘴控制。对于疏松砂岩或出砂严重的井，则应先装油嘴，再行放喷。,放喷时，要装好油、套压力表。放喷出口要接硬管线，标准按,Q/ZY 0266,中,6.3,条执行。,排液合格标准,非自喷井，排完井筒容积。油水同出井，排液至综合含水稳定。,自喷井，放喷至综合含水小于,10%,；油水同出自喷井，放喷至综合含水稳定。,综合含水（体积法）稳定标准，连续三个,8h,的水分析，氯离子,(CL-),波动值小于,15%,为合格。,45,六,、油气井求产、测静压，投产,求产,自喷井用直径,4-8mm,油嘴，放喷,2h,合格。,非自喷井（抽汲）同一工作制度，抽汲,8h,合格。,测静压,关井恢复压力时，要装好油、套压力表，每,4h,观察记录一次压力变化情况。采油树严禁漏气。,井口压力稳定标准：油、套压力值在,24h,之内，波动值小于,0.1MPa,为合格。,静压合格标准：所测静压值在,24h,之内，波动值小于,0.05MPa,为合格。,本工序对于自喷井，亦可于放喷结束后进行，最后再求产。,投产,上述全部工作结束后，能自喷的井，可直接投入自喷生产；不能自喷的井，可下泵投入生产（下泵作业按,Q/ZY 0267,标准执行）；需措施井，可根据措施后的具体情况，再决定生产方式。,
