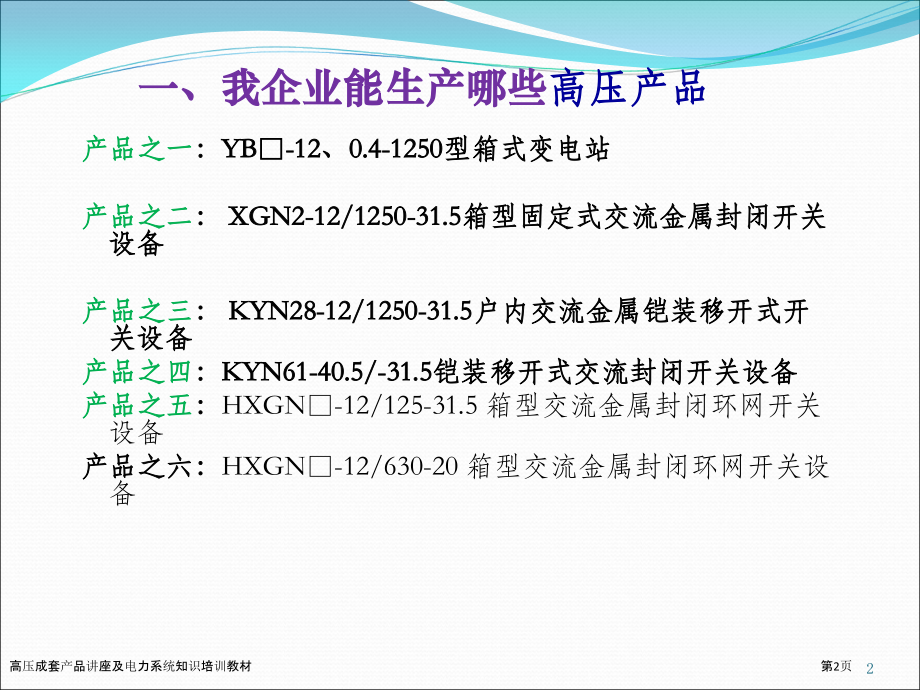

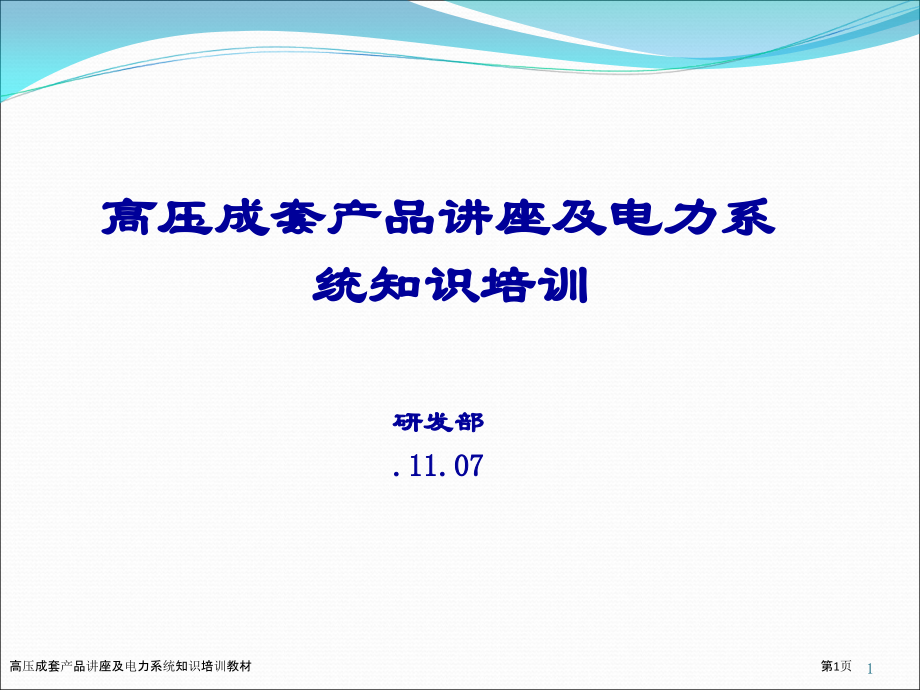

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,高压成套产品讲座及电力系统知识培训,研发部,.11.07,1,高压成套产品讲座及电力系统知识培训教材,第1页,产品之一,：,YB,-12,、,0.4-1250,型箱式变电站,产品之二,：,XGN2-12/1250-31.5箱型固定式交流金属封闭开关设备,产品之三,：,KYN28-12/1250-31.5户内交流金属铠装移开式开关设备,产品之四,：,KYN61-40.5/-31.5铠装移开式交流封闭开关设备,产品之五,：,HXGN,-12/125-31.5 箱型交流金属封闭环网开关设备,产品之六：,HXGN,-12/630-20 箱型交流金属封闭环网开关设备,一、我企业能生产哪些,高压产品,2,高压成套产品讲座及电力系统知识培训教材,第2页,GB 17467-,高压,/,低压预装式变电站,GB3906-3.6KV40.5KV,交流金属封闭开关设备和控制设备,GB1984-,高压断路器,GB/T 1102-1999,高压开关设备和控制设备标准共用技术要求,GB 16926-,高压交流负荷开关,-,熔断器组合电器,GB 3084-3.6KV40.5KV,高压交流负荷开关,执行标准,3,高压成套产品讲座及电力系统知识培训教材,第3页,1,、,电压高、设备绝缘等级高,电力系统标称电压,（,KV,）：,0.22,0.38,3,6,10,20,35,66,110,220,330,500,750,1000,。,设备最高电压（,KV),(,运行中可能受到作用电压,),3.6,7.2,12,24,40.5,72.5,126,252,363,550,800,1100,高压设备,：,3-110KV,低压设备,：,AC1000V,、,DC1500V,220/230 380/400 660/690 10KV/10.5KV,中压设备,：,3-35KV,是国外标准,标准电压：,GB/T156-,二、高压与低压产品区分,4,高压成套产品讲座及电力系统知识培训教材,第4页,2,、高压开关电流级别：,额定电流（,A),：,630,、,1250,、,1600,、,、,2500,、,3150,、,4000,额定短时开断电流（,KA),：,20,、,25,、,31.5,、,40,、,50,额定短时连续时间：,4S,额定峰值耐受电流（,KA),：,50,、,63,、,80,、,100,、,125,5,高压成套产品讲座及电力系统知识培训教材,第5页,3,、安全防护要求,安全净距要求,6,高压成套产品讲座及电力系统知识培训教材,第6页,预防带负荷拉刀闸,：高压开关柜内真空断路器在工作合闸运行时，无法退出小车断路器工作位置。,4,、防误操作要求,预防带负荷合闸：,高压开关柜内真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。,预防带接地线合闸,：高压开关柜内接地刀在合位时，小车断路器无法进合闸。,预防误入带电间隔,：高压开关柜内真空断路器在合闸工作时，盘柜后门用接地刀上机械与柜门闭锁。,预防带电挂接地线,：高压开关柜内真空断路器在工作时合闸，合接地刀无法投入。,7,高压成套产品讲座及电力系统知识培训教材,第7页,设计、生产要求；,电力系统地位,造价,结构,8,高压成套产品讲座及电力系统知识培训教材,第8页,1,、金属封闭式开关柜：是由封闭于接地金属外壳内主开关（如断路器）、隔离开关（或隔离触头）、互感器、避雷器、母线等一次元件及控制、测量、保护装置组成成套电器。,2,、用途：开关柜主要用于电力系统中，作接收与分配电能之用。他含有各种一次接线方案，可满足电力系统各种接线要求。,3,、分类：种类较多，其分类和各种特点：,三、,高压成套开关设备结构,9,高压成套产品讲座及电力系统知识培训教材,第9页,3.1,按主开关与柜体配合方式,固定式：主开关及其它元器件固定安装，可靠性高，成本低。,移开式（手车式）主开关可移至柜外，便于更换检修。结构紧凑，绝缘结构复杂，成本高。,10,高压成套产品讲座及电力系统知识培训教材,第10页,3.2,按开关柜隔室组成形式,铠装型：主开关及其两端相连元件均含有独立隔室，隔室由接地金属隔板组成，可靠性高。,间隔型：隔室设置与铠装型一样，但隔板用绝缘材料，结构紧凑。,箱型：隔室数目少于铠装型和间隔型,11,高压成套产品讲座及电力系统知识培训教材,第11页,3.3,按开关柜内绝缘介质,大气绝缘：,SF6,气体绝缘：组合式高压电器,GIS,其它分类,12,高压成套产品讲座及电力系统知识培训教材,第12页,3.4,KYN28-12户内交流金属铠装移开式开关设备,整体是由,柜体,和,中置式可抽出部分,（即,手车,）两大部分组成。开关柜主要电气元件都有其独立隔室，即：,手车室、母线室、电缆室、仪表室,。含有架空进出线、电缆进出线及其它功效方案，经排列、组合后能满足各种方案形式配电装置需求。,参见样本说明,13,高压成套产品讲座及电力系统知识培训教材,第13页,14,高压成套产品讲座及电力系统知识培训教材,第14页,15,高压成套产品讲座及电力系统知识培训教材,第15页,10/2/,高压成套产品讲座及电力系统知识培训教材,第16页,断路器室内安装了特定导轨，供手车在“工作”位置和“试验,/,隔离”位置之间移动，并含有显著“工作”、“试验”位置锁定。在静触头前装有用金属板制成并接地上下两套独立运动金属活门机构或采取,SMC,材料制成非金属活门机构，上、下活门在手车运动过程中能自动打开或自动关闭，检修时活门能够锁定，能确保手车在“工作”、“试验”或完全抽出位置，开关柜带电部分均能得到有效安全防护，保障操作人员及维修人员安全。,1,断路器室,17,高压成套产品讲座及电力系统知识培训教材,第17页,母线隔室,主母线采取,单台分段、多台相互贯通,联接形式。主母线经过,支母线静触头盒,和,穿墙套管,固定。支母线经过螺栓联接于静触头盒和主母线，无需其它支撑。主母线和支母线套有,热缩套管,，搭接处采取阻燃,T,型绝缘罩，确保了可靠复合绝缘，相邻柜母线采取装有均压环套管固定。,/10/2,高压成套产品讲座及电力系统知识培训教材,第18页,电缆隔室,开关柜采取中置式结构设计，电流互感器装在电缆室后壁上，接地开关装在下触头盒固定隔板上，可防止因为接地开关操作轴过长而引发扭曲变形。电缆室内空间大，可连接多根电缆，电缆连接高度高，电缆头安装方便。,/10/2,高压成套产品讲座及电力系统知识培训教材,第19页,仪表室,仪表室可安装,各类微机保护装置、,继电保护元件、仪表、带电显示器，以及特殊要求二次设备。控制线路敷设在有足够空间线槽内，并有金属盖板，可使二次线与高压室隔离。其,左侧线槽是为控制二次导线引进和引出而预留,，,开关柜本身内部二次导线敷设在右侧。所以航空插座应偏向右侧安装。,必要时在继电器仪表室顶板上可留有便于施工小母线穿越孔，接线时，仪表室顶盖板可供翻转，便于小母线安装。,在仪表室顶部增设小母线室，敷设控制小母线，单层最多可装,13,条,6,紫铜棒小母线。,/10/2,高压成套产品讲座及电力系统知识培训教材,第20页,各手车怎样推进和退出开关柜？,各种手车均采取丝杆摇动推进、退出，其操作轻便、灵活。当手车需要移离柜体时，用一台专用,转运车,，就能够方便取出，进行各种检验、维护；因为断路器采取中置式结构设计，所以，整个小车含有,体积小，检验、维护都极为方便,。,当手车用转运车运入柜体断路器室时，便能可靠锁定在断开位置,/,试验位置,插入,二次控制插头,后，柜体位置显示灯或位置显示器便显示其所在位置，而且只有安全锁定后，才能摇动推进机构，将手车推向工作位置。,/10/2,高压成套产品讲座及电力系统知识培训教材,第21页,手车到工作位置后，推进手柄无法再摇动，其对应位置显示灯或位置显示器便显示其所在位置。,10/2/,高压成套产品讲座及电力系统知识培训教材,第22页,手车机械联锁,手车机械联锁能可靠确保手车只有在工作位置或试验位置时，断路器才能进行合闸操作；而且手车只有在分闸状态下，断路器才能在试验位置和工作位置之间移动，完全实现了关门操作。,10/2/,高压成套产品讲座及电力系统知识培训教材,第23页,预防误操作联锁装置,预防误操作装置,开关柜含有完善、安全可靠联锁装置，为操作维修人员及开关设备提供安全保障，完全满足,GB3906,标准中要求“五防”闭锁要求。,1,、只有当断路器手车处于“试验”位置或“工作”位置时，断路器才能进行分,/,合闸操作，在断路器手车退出或推进过程中，断路器无法合闸，预防误分、误合断路器。,2,、断路器处于合闸状态时，断路器手车无法退出或推进；只有当断路器处于分闸状态时，断路器手车才能够退出或推进，实现预防带负荷误分、误合隔离触头。,3,、断路器与接地开关之间设有联锁机构。断路器手车处于“工作”位置时，接地开关无法合闸；只有当断路器手车退出到“试验”位置，接地开关才能合闸，以预防带电情况下关合接地开关。,10/2/,高压成套产品讲座及电力系统知识培训教材,第24页,4,、当接地开关处于关合状态时，断路器手车无法从“试验”位置进入到“工作”位置。以预防接地开关分闸前送电。,5,、接地开关未合闸，柜下门和柜后电缆室门均无法打开，电缆室门和前下门未全部关闭时接地开关无法分闸，从而确保送电时柜门已关闭，以预防误入带电间隔。,6,、为了到达“五防”安全，各柜间可加装电气联锁。,7,、当手车处于“工作”位置时二次航空插头被锁定，无法拔出；只有当手车退到,“试验,/,隔离”位置时，二次航空插头才能拔出。,25,高压成套产品讲座及电力系统知识培训教材,第25页,压力释放通道,在断路器手车室，母线室和电缆室上方均设有压力释放装置，当断路器或母线发生内部故障时，伴随电弧出现，开关柜内部压力急剧升高，装设在门上特殊密封圈使开关柜前部封闭起来，顶部装设压力释放金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。,10/2/,高压成套产品讲座及电力系统知识培训教材,第26页,带电显示装置,该装置由高压传感器和带电显示器两单元组成。该装置不但能够指示高压回路带电情况，而且还能够与电磁锁配合，强制闭锁，从而实现带电时无法关合接地开关、预防误入带电间隔，从而提升了配套产品防误性能。,/10/2,高压成套产品讲座及电力系统知识培训教材,第27页,预防凝露和腐蚀办法,为了预防在湿度改变较大气候环境中产生凝露而带来危险，在断路器室和电缆室内分别装设加热器，方便在上述环境中安全运行和预防开关柜柜体被腐蚀。,/10/2,高压成套产品讲座及电力系统知识培训教材,第28页,接地装置,在电缆室内单独设置有,40X8,接地主铜排，接地主铜排贯通相邻各柜，并与柜体良好接触，供直接接地元器件使用。同时因为整个柜体用敷铝锌板相拼联，这么使整个柜体都处于良好接地状态中，确保运行操作人员安全。,/10/2,高压成套产品讲座及电力系统知识培训教材,第29页,抽出式手车,KYN28A-12,开关柜手车依据不一样用途，可分为断路器手车、隔离手车、电压互感,器手车、熔断器手车等，相同型号规格手车含有很好交换性，手车在柜内有“工作”、,“隔离,/,试验”位置，每个位置均设有定位装置，以确保手车联锁可靠。,手车经过转运车推入柜中，将手车底盘锁板插入柜体两侧限位孔中，此时手车处,于“试验,/,隔离”位置。将手车专用推进手柄插入底盘操作孔中，顺时针转动，使手车从,“试验,/,隔离”位置推进到“工作”位置；,按柜门上操作程序，将手车专用推进手柄插入底盘操作孔中，反时针转动，使手,车从“工作”位置退出到“试验,/,隔离”位置。手车采取丝杆推进机构，推进、退出非常,轻松可靠。手车到位时，并发出响声提醒，同时手柄无法继续转动，但不要用力过猛，,以免损坏机构。,30,高压成套产品讲座及电力系统知识培训教材,第30页,转运车,为了便于手车进入和退出柜体，专门为手车设计了转运车作为手车运载工具，其,结构简单，体积小，并设有锁定机构。搬运灵活，可多台手车共用一台转运车，为了相,同规格手车交换方便，普通相同规格手车配置两台转运小车,31,高压成套产品讲座及电力系统知识培训教材,第31页,变电站电气设备通常分为一次设备和二次设备，其控制接线又可分为一次接线和二次接线。一次设备（也称主设备）包含,发电机、变压器、断路器、隔离开关、母线、输配电线路、电抗器、避雷针、高压熔断器、电流互感器、电压互感器,等。,一次接线又称一次回路、主接线，是指将一次设备按照运行规律相互连接而成电路，是组成电力系统主体，它是直接生产、输送和分配电能设备。,特点：高电压、大电流,四、高压一次设备,32,高压成套产品讲座及电力系统知识培训教材,第32页,4.1,户内高压真空断路器,真空断路器因其灭弧介质和灭弧后触头间隙绝缘介质都是高真空而得名；其含有体积小、重量轻、适合用于频繁操作、灭弧不用检修优点，在配电网中应用较为普及。,真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其它部件。,VS1,真空断路器（极柱型）采取了固体绝缘结构,集成固封极柱，实现了免维护。,VS1,真空断路器在开关柜内安装形式既能够是固定式，也能够是可抽出式，还可安装于框架上使用。,33,高压成套产品讲座及电力系统知识培训教材,第33页,国产品牌：,VS1,系列,(,森源）,ZN63 ZN65 ZN1-ZN5,电压至,40.5KV,国外品牌：,VD4,系列,(ABB,）,34,高压成套产品讲座及电力系统知识培训教材,第34页,操动机构为弹簧储能操作机构，一台操动机构操作三相真空灭弧室。,操动机构主要包含两个储能用拉伸弹簧、合闸储能装置、传力至各相灭弧室连板、拐臂以及分闸脱扣装置，另外，在框架前方还装有诸如储能电动机、脱扣器、辅助开关、控制设备、分合闸按钮、手动储能轴、储能状态指示牌、合分闸指示牌等部件。,操动机构适合用于自动重合闸操作，而且，因为电动机储能时间很短，一样也能够进行屡次重合闸操作。,操动机构弹簧有手动储能和电动机储能两种储能方式。,操作机构,35,高压成套产品讲座及电力系统知识培训教材,第35页,36,高压成套产品讲座及电力系统知识培训教材,第36页,37,高压成套产品讲座及电力系统知识培训教材,第37页,设计选型注意,回顾一下高压断路器与低压断路器区分。,38,高压成套产品讲座及电力系统知识培训教材,第38页,电压互感器 （简称,PT,）：,PT,手车,作用：,1.,将电力系统一次电压按一定变比缩小为要求二次电压，供各种二次设备使用。,2.,使二次设备与一次高压隔离，确保人身和设备安全。,4.2,高压母线电压怎样检测？,注意：二次电压都为,100V,（,57.5V),需要了解一二次参数，,PT,类型，,PT,接线，,PT,并列，,PT,接地，包括小电接地选线装置，消谐装置，,PT,一次侧保护（高压熔断器）二次侧保护等。,39,高压成套产品讲座及电力系统知识培训教材,第39页,一次参数,电压互感器一次参数主要额定电压。,其一次额定电压选择主要是满足对应电网电压要求，其绝缘水平能够承受电网电压长久运行，并承受可能出现雷电过电压、操作过电压及异常运行方式下电压，如小接地电流方式下单相接地。,对于三相电压互感器和用于单相系统或三相系统间单相互感器，其额定一次电压应符合,GBl56,80,额定电压,所要求某一标称电压，即：,6,、,10,、,l5,、,20,、,35,、,60,、,ll0,、,220,、,330,、,500kV,。对于接在三相系统相与地之间或中性点与地之间单相电压互感器，其额定一次电压为上述额定电压,1/,。,40,高压成套产品讲座及电力系统知识培训教材,第40页,二次额定电压,电压互感器二次电压标准值，对接于三相系统相间电压单相电压互感器，二次额定电压为,100V,。对接在三相系统相与地间单相电压互感器，当其额定一次电压为某一数值除以时，其额定二次电压必须为,100/V,，以保持额定电压比不变。,41,高压成套产品讲座及电力系统知识培训教材,第41页,42,高压成套产品讲座及电力系统知识培训教材,第42页,43,高压成套产品讲座及电力系统知识培训教材,第43页,44,高压成套产品讲座及电力系统知识培训教材,第44页,45,高压成套产品讲座及电力系统知识培训教材,第45页,电力系统中很主要电力元件，作用是将一次高压侧大,电流互感 器,CT,电流经过交变磁通转变为二次电流供给保护、测量、录波、计度等使用,型号例：,LZZBJ12-10E 300/5 0.2/0.5/5P15,LZZBJ9-12 300/5 0.5/10P10,普通为双线圈：保护级线圈，计量和测量共用线圈,重点设备或线路采取三线圈，,4,线圈，保护和差动电流取分，计量和测量回路分开，,注意：极性、回路编号、接线要求、二次禁止开路,4.3,高压线路电流怎样检测,电流互感 器,CT,46,高压成套产品讲座及电力系统知识培训教材,第46页,保护用电流互感器，就是将线路上电流变为一定大小电流。给继电器等保护装置供电。当线路上发生短路或其它故障，使线路上电流剧增时，经过电流互感器供给继电器等保护装置电流也剧增，使继电保护装置动作，切断故障线路。,保护用电流互感器准确级用,5P,和,10P,表示，也相当于其允许误差为,5%,和,10%,。,准确限值系数标准值为,5,、,10,、,15,、,20,、,30,。,准确限值系数是说明电流剧增至多少倍额定电流后，互感器误差已经到达,5%,或,10%,，再增加一次电流，误差更大，二次电流就不再按百分比增大，甚至不再增大了。,高压成套产品讲座及电力系统知识培训教材,第47页,4.4,高压熔断器,高压柜内主要用来保护,PT,4.5,过电压保护器,HY5WZ-16.5/45,氧化锌避雷器是含有良好保护性能避雷器。利用氧化锌良好非线性伏安特征，使在正常工作电压时流过避雷器电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压能量，到达保护效果。这种避雷器和传统避雷器差异是它没有放电间隙，利用氧化锌非线性特征起到泄流和开断作用。,48,高压成套产品讲座及电力系统知识培训教材,第48页,JN15-12/31.5-210 80KA,4.5,接地开关,49,高压成套产品讲座及电力系统知识培训教材,第49页,TBP-A-12.7/131,电动机出线用,TBP-B-12.7/131,线路及变压器出线用,用途：,限制过电压（操作过电压、大气过电压），对相间和相对地过电压均能起到可靠限制作用，用来保护护出线回路（变压器、电动机、线路）等电气设备。,结构为氧化锌非线性电阻和放电间隙。,4.6,组合式过电保护装置,50,高压成套产品讲座及电力系统知识培训教材,第50页,4.7,高压母线,主汇流母线区分不大，重点考虑短路动稳定。,母线热绝缘套必须选取相适应高压热收缩绝缘材料。,高压线固定采取高压穿墙套管和高压电瓷（绝缘子）,高压母线制作长度按单柜长度，现场进行螺丝连接。,母线电压检测用经过高压电压互感器。,51,高压成套产品讲座及电力系统知识培训教材,第51页,二次设备经过,电压互感器和电流互感器,与一次设备取得电联络。,5,、高压二次设备、二次系统、二次回路,二次设备是指对一次设备进行监测、控制、指示和保护低压设备，又称辅助设备，包含测量仪表、控制和信号装置、继电保护装置、远动装置、操作电源、控制电缆、熔断器等,。,特点：低电压、小电流,二次接线又称二次回路，是将二次设备相互连接组成电路。,二次接线是变电站电气接线主要组成部分，基本任务是：反应一次设备工作状态，控制一次设备，在一次设备发生故障时，能使故障部分快速退出工作，以保持电力系统处于最好运行状态。,52,高压成套产品讲座及电力系统知识培训教材,第52页,供配电系统二次回路功效示意图,53,高压成套产品讲座及电力系统知识培训教材,第53页,二次设备,电流继电器、电压继电器、时间继电器、中间继电器,微机保护装置,中央信号装置,后台监控装置,54,高压成套产品讲座及电力系统知识培训教材,第54页,二次回路分类,二次回路普通包含：控制回路、,合闸回路、,继电保护回路、测量回路、信号回路、自动装置回路、,远动装置回路,。按交、直流来分，又可分为交流电压和交流电流回路以及直流逻辑回路。按不一样绘制方法可分为：原理图、展开图、安装图。依据二次回路图各部分不一样特点和作用，绘制不一样图。,二次回路有器件及回路编号都有明确要求，靠近于标准。,直流正极按奇数次序标号，负极回路按偶数次序编号。回路经过元件，其标号也随之改变。,惯用回路都是固定编号，断路器跳闸回路是,33,等，合闸回路是,3,等,交流回路标号除用三位数外，前面加注文字符号，交流电流回路使用数字范围是,400,599,，电压回路回路为,600,799,；其中个位数字表示不一样回路；十位数字表示互感器组数。回路使用标号组，要与互感器文字符号前“数字序号”相对应,55,高压成套产品讲座及电力系统知识培训教材,第55页,二次回路编号,序号,回路名称,数字标号,备注,1,保护装置正负电源,01、02,2,控制回路正负电源,12、101102、201202、301302、401402,3,保护回路,01099（J01J099）,4,合闸回路,3、103、203、303、403,5,合闸线圈回路,7、107、207、307、407,6,跳闸回路,33、133、233、333、433,7,跳闸线圈回路,37、137、237、337、437,8,遥信正负电源,801、802,9,遥信回路,801869、80118099,10,断路器机构电动机回路,871879,11,隔离开关操作闭锁,881889或88108899,12,保护、测量装置电压,A601A609、B601B609、C601C609,YH,13,保护、测量装置电压,A611A619、B611B619、C611C619,1YH,14,保护、测量装置电压,A621A629、B621B629、C621C629,2YH,15,第一组母线电压,A630、B630、C630、L630、N600,16,第二组母线电压,A640、B640、C640、L640、N600,17,第三组母线电压,A650、B650、C650、L650、N600,18,第四组母线电压,A660、B660、C660、L660、N600,56,高压成套产品讲座及电力系统知识培训教材,第56页,二次接线图绘制,二次接线图是以国家要求标准图形符号和文字符号，表示二次设备相互连接关系。,它是变电站二次设备安装接线、试验查线以及运行维护主要工具。,二次接线图普通分为原理接线图、展开接线图和安装接线图三种。,对于继电保护电路，通常三种形式二次接线图都有；对于控制和测量回路普通只需展开接线图和安装接线图。,高压成套产品讲座及电力系统知识培训教材,第57页,原理接线图,原理接线图是用来表示继电保护、测量仪表和自动装,置中各元件电气联络及工作原理电气回路图。,原理接线图将二次接线和一次接线中相关部分画在一,起，电气元件以整体形式表示，能表明二次设备组成、,数量及电气连接情况，图形直观、形象，便于设计构思和,记忆。,高压成套产品讲座及电力系统知识培训教材,第58页,例：,10KV,过流保护原理接线图,高压成套产品讲座及电力系统知识培训教材,第59页,展开接线图,按供电给二次接线每个独立电源来划分。,将每套装置交流电流回路、交流电压回路和直流回路,分开表示，组成多个独立回路。,是制造、安装、运行主要技术图纸，也是绘制安装接线图主要依据。,1.,展开接线图特点,高压成套产品讲座及电力系统知识培训教材,第60页,10kV,线途经电流保护展开图,高压成套产品讲座及电力系统知识培训教材,第61页,展开接线图特点以下：,（,1,）在展开图上属于同一个仪表或继电器电流线圈和电压线圈要分开表示在对应回路里，属于同一个元件线圈和触点应采取相同文字标号。,（,2,）按不一样电源回路划分成多个独立回路。交流回路，按、相序分行排列；直流回路，包含控制回路、合闸回路、信号回路、测量回路、保护回路等，按继电器动作次序，自上而下，自左至右排列。,（,3,）图形右边有对应文字说明（回路名称、用途等），便于分析和读图。,（,4,）导线、端子都有统一要求回路编号和标号，便于分类查线、维修和施工。,高压成套产品讲座及电力系统知识培训教材,第62页,（,1),回路标号标准和基本方法,凡是用控制电缆经端子排连接设备接线，都需按回路编号标准对接线进行标号；屏顶设备与屏内设备连接需经端子排，此时看作是屏外设备，所以其连线也按回路编号标准进行标号。,2,展开接线图回路标号,在交流回路数字前加,、,、,、,文字符号，以区分其相序。对不一样用途回路要求了编号数字范围，对主要惯用回路（如直流正、负电源回路，跳、合闸回路等）都给予固定编号。所以，在安装接线图中，由回路标号便知这一回路性质和用途，便于维护和检修。,回路标号用三位或三位以上数字组成，需要标明回路相别或一些主要特征时，可在数字标号前面,(,或后面,),增注文字符号。,标号按等电位标准进行，即在电气回路中，连于一点全部导线都用同一个数字标号。,回路经过线圈、电阻、电容、开关、接点等元件相隔后，即给予不一样编号。,接线不经过端子而在屏内相邻设备间直接连接回路，可不予标号。,高压成套产品讲座及电力系统知识培训教材,第63页,回路类别,保护回路,控制回路,励磁回路,信号及其它回路,编号范围,01099,或,J1J99,1599,601 699,701 799,（,2),直流回路标号,直流回路编号范围,直流回路编号方法是先从正电源出发，以奇数次序编号，直到最终一个有压降元件为止。,对于不一样用途直流回路，使用不一样数字范围，如控制和保护回路用,001,099,及,l,一,599,，励磁回路用,601,699,。,对于一些特定主要回路通常给予专用标号组。比如：正电源为,101,、,201,，负电源为,102,、,202,；,高压成套产品讲座及电力系统知识培训教材,第64页,3,交流回路标号,(1),交流回路按相别次序标号，它除用三位数字编号外，还,加有文字标号以示区分。比如,A411,、,B411,、,C411,。,交流回路编号范围,回路类别,控制、保护及信号回路,电流回路,电压回路,编号范围,（,A,，,B,，,C,，,N,）,1 399,（,A,，,B,，,C,，,N,，,L,）,401,599,（,A,，,B,，,C,，,L,，,N,）,601,799,高压成套产品讲座及电力系统知识培训教材,第65页,(2),对于不一样用途交流回路，使用不一样数字组。电流回路数字标号，普通以十位数字为一组。如,A401,A409,，,B401,B409,，,C401,一,C409,，,，,A591,A599,，,B591,B599,。,(3),电流互感器和电压互感器是按它们在一次接线中次序,来分组标号。,(4),一些特定交流回路,(,如母线电流差动保护公共回路、绝,缘监察电压表公共回路等,),给予专用标号组。,高压成套产品讲座及电力系统知识培训教材,第66页,安装接线图,安装接线图是制造厂生产加工变电站控制屏、继电保,护屏和现场安装施工接线所用主要图纸，也是变电站检修、,试验等主要参考图。,在安装接线图中，各种仪表、电器、继电器和连接导线,及其路径等，都是按照它们实际图形、位置和连接关系绘,制。,为了便于安装接线和运行中检验，全部设备端子和导线都给加上走向标志。,高压成套产品讲座及电力系统知识培训教材,第67页,屏面布置图：,是为了屏面开孔安装设备，所以，屏面布置图中设备尺寸及设备间距都要按百分比准确地绘出。,68,高压成套产品讲座及电力系统知识培训教材,第68页,端子子排图和屏后面接线图,1,）、端子排图：,表示端子排中端子类型、数量；端子与屏内设备之间连接关系；端子与屏外设备之间连接关系图纸。,69,高压成套产品讲座及电力系统知识培训教材,第69页,2,）、端子类型：,普通端子。,连接端子,试验端子：用于接入电流互感回路中,连接型试验端子,特殊端子,终端端子,70,高压成套产品讲座及电力系统知识培训教材,第70页,3,）、端子排表示方法,4,）、上端子标准：,凡屏内设备与屏外设备及屏顶小母线连接时，必须经过端子排。,同一屏内不一样安装单位设备相互连接时，也要经过端子排；,同一屏内同一安装单位设备相互连接时，不需经过端子排。,71,高压成套产品讲座及电力系统知识培训教材,第71页,端子排排列标准：,1）不一样安装单位端子应分别排列，不得混杂在一起。,2）端子排普通 采取竖向排列，且应排列在靠近本安装单位设备那一侧。,3）每一个安装单位端子排端子排列次序为：交流电流回路、交流电压回路；信号回路；直流回路；其它回路,72,高压成套产品讲座及电力系统知识培训教材,第72页,屏后面接线图,又称安装接线图。它表明屏内设备引出端子之间连接关系；以及屏内设备与端子排之间连接关系。,73,高压成套产品讲座及电力系统知识培训教材,第73页,绘制屏后面接线图基本标准和方法,1）屏后面接线图是背视图，看图者位置应在屏后，所以左、右方向恰好与屏面布置图相反。,2）设备外形可采取简化外形，如方形、圆形、矩形等表示。各设备引出端子应注明编号，并按实际排列次序画出。,74,高压成套产品讲座及电力系统知识培训教材,第74页,普通变电所组成,进线柜,2,面,母联柜,1,面,PT,柜,2,面,馈电柜,3-4,面,直流屏,中央信号装置,后台监控制系统,75,高压成套产品讲座及电力系统知识培训教材,第75页,76,高压成套产品讲座及电力系统知识培训教材,第76页,生产加工艺,一次：,1,、最低安全净距：（普通）,2,、穿墙套管、支柱绝缘子、开关静触头、导体连接要注意压接良好，用力要均匀防止损伤。,3,、接地：裸铜辨,4,、清洁：,5,、涂覆凡士林：,二次：,1,、用线：电流回路,2.5,、差动电流回路,4,、远传电流回路,4,；其它回路,1.5,，弱电回路,0.5,以上,2,、端子：按要求选取试验端子,3,、接地：要在端子排是汇总，设备间不要相互跨接,4,、线号：远端标号,5,、行线方向：左外、右内,6,、二次小母线：,6,铜棒,77,高压成套产品讲座及电力系统知识培训教材,第77页,设计需要提供图纸,一次系统图,展开接线图,安装接线图,屏面布置图,屏后面接线图,小母线布置图,78,高压成套产品讲座及电力系统知识培训教材,第78页,
