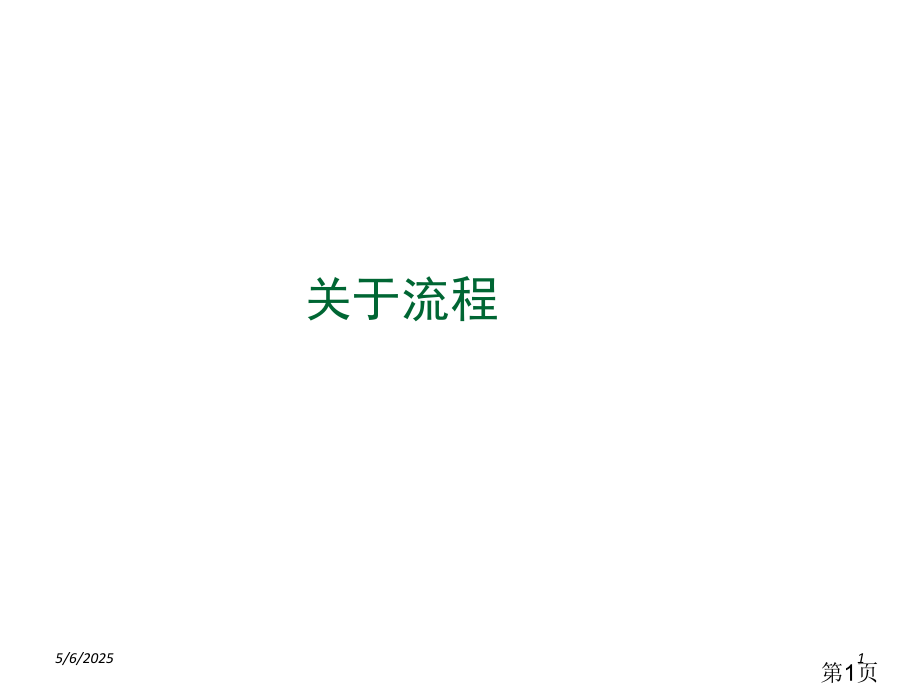

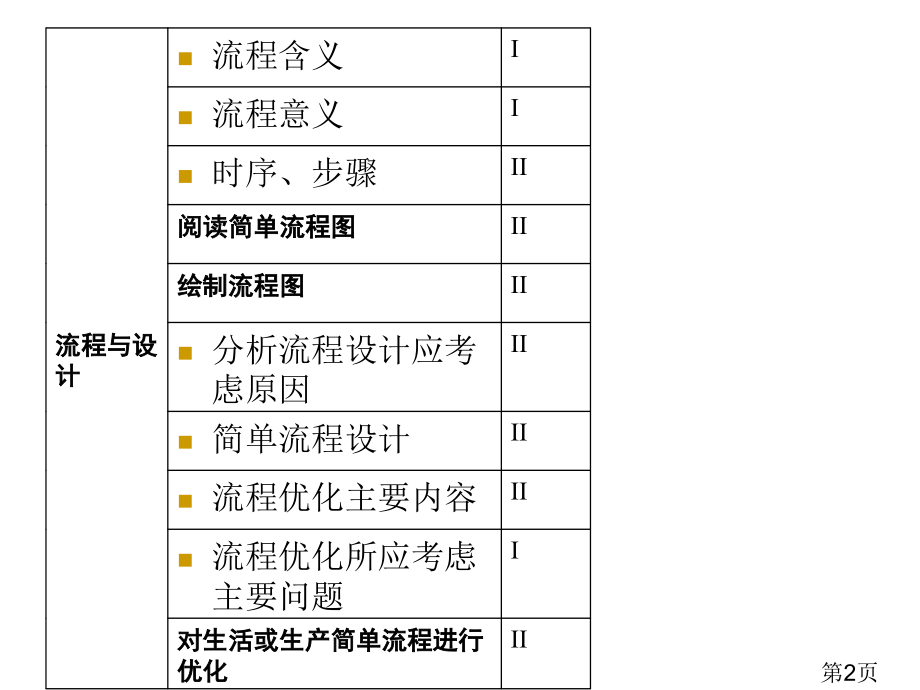

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。,5/6/2025,1,关于流程,第1页,流程与设计,流程含义,I,流程意义,I,时序、步骤,II,阅读简单流程图,II,绘制流程图,II,分析流程设计应考虑原因,II,简单流程设计,II,流程优化主要内容,II,流程优化所应考虑主要问题,I,对生活或生产简单流程进行优化,II,第2页,观察：自行车前轮装圈上轴过程,1、认识流程,第3页,流程,是一项活动或一系列连续有规律事项或行为进行程序。,也能够把流程了解为为了一定目标去做事情次序。,流程含义,第4页,准确安排家庭住房简单装修流程,提醒：（1）地板铺设（包含自制家俱制作）；（2）油漆地板、木制家俱等；（3）浴缸、抽水马桶安装，地砖、墙砖铺设；（4）粉刷墙面；（5）水电管线（网线、电话线、电视信号 线、电线、开关插座等）安装。,（3）,（5）,（1）,（4）,（2）,第5页,家庭住房装修各个步骤都有开始时间和连续时间，而且这一系列步骤都是按一定先后次序进行。我们把这种时间上先后次序叫做,时序,。,房屋室内装修过程经历了一系列详细阶段，我们把完成某个详细目标、组织某项生产或某个活动过程若干阶段或小过程叫做,步骤,。,步骤和时序,第6页,油漆家俱,帖砖,粉刷墙壁,装电线,铺地板,第7页,装电线,帖砖,铺地板,粉刷墙壁,油漆家俱,第8页,我们普通采取流程图来表示流程,水管电线,安装,地砖瓷砖,铺设,油漆地板家俱,地板铺设,粉刷墙面,流程表示,第9页,流程图其它表示方式,1、,文字表示,2、,表格表示,3、,图示表示,4、模型表示,5、动画演示,第10页,流程图表示方式:文字表示,第11页,流程图表示方式:表格表示,第12页,流程图表示方式:图示表示,第13页,环节,时序,分法不一,可分解,可颠倒,不可颠倒,同时进行,流程,时序和步骤特点,第14页,1、流程：,I,是一项活动或一系列连续有规律事项或行为进行程序。,也能够把流程了解为为了一定目标去做事情次序。,2、步骤,II,完成某个详细目标、组成某项生产或某个活动过程若干阶段或小过程称为步骤。,3、时序：,II,流程中各个步骤在时间上先后次序叫做时序,(时序箭头，数字序号，时间)。,第15页,1以下图表中，不属于流程图是 ,A列车运行时刻表 B学校课程表,C产品加工工序表 D零件三视图,2、下面关于流程中步骤和时序说法正确是（）,A有些流程步骤时序是能够调整,B任何流程步骤时序都不能调整,C时序依附于步骤,D时序就是完成一个流程时间,第16页,3小强家木质书桌桌面已经严重掉漆，而且有很多地方坑洼不平，他决定对桌面进行简单维修。以下维修工序中最合理是（）A上漆,刨平,打磨,B刨平,打磨,上漆,C打磨,上漆,刨平,D上漆,打磨,刨平,4、一样炒一个菜，若在出锅前放碘盐，碘食用率可达62.3%,炸锅时放碘盐，碘食用率仅为18.7%，,这个事例说明科学合理流程对生活有什么意义？（）A提升工作效率 B提升生活质量C降低生活中盲从 D使生活更为安全,第17页,5、以下流程图中时序颠倒而对结果影响不大是,A,银行刷卡,输入密码,选择服务,完成取款,钉地垄,烧菜,洗菜,铺地板,刷油漆,装上笔套,装入新笔芯,取出旧笔芯心,打开笔套,吃饭,烧饭,、,B、,C、,D、,银行刷卡,输入密码,选择服务,完成取款,钉地垄,烧菜,铺地板,刷油漆,装上笔套,装入新笔芯,取出旧笔芯心,打开笔套,吃饭,烧饭,第18页,6、使用高压锅时要先放汽再开锅盖，不然有可能引发爆炸。从流程角度来说，以下观点错误是（）。,A流程时序都是可更改,B不可颠倒时序往往反应了事物内在规律,C合理正确流程引导我们正确做事,D生活中处处有流程,7、以下流程中，存在时序上错误是（）。,A早上起床洗漱：洗脸 刷牙 吃饭,B水稻播种：插秧 拔秧,C银行取款：递存折 报取款数目 输入密码 签字 取款,D种树：挖小坑 放树苗 培土 浇水,第19页,5、流程图识读和分析：,II,识读流程图关键点：,找流程步骤，明确每个步骤功效和作用；,搞清流程中时序表达与特征；,流程是技术关键概念之一。,不一样流程，产生效益往往不一样，,“了解流程就是质量”、,“流程就是效益”,等。,第20页,案例分析：软皮椅生产流程,第21页,这个生产流程图表示详细内容是什么,1、是生产准备步骤,2、是加工步骤,3、是组装、检验和包装步骤,4、里又细分出各个小步骤,5、这些步骤间时序安排，有串行、有并行,第22页,结合案例分析说明流程中工序作业方式串行和并行含义。串行工序：依次进行工序。特点是上一道工序完成之后才能进入下一道工序。并行工序：能够同时进行工序。,第23页,6、流程设计应考虑基本原因：,II,总体上：流程设计应该要,研究内在属性与规律,。,详细：流程设计基本原因主要有材料、工艺、设备,人员和资金、环境等。,材料,：不一样材料有不一样加工处理方法。,工艺,：不一样产品工艺要求各异，流程设计也不一样。,设备,：生产设备水平往往决定了流程自动化水平。,人员和资金,：不一样技术水平和必要资金影响生产过程、,质量和周期。,环境,：关注生产过程对环境污染以及环境对生产反作用。,第24页,流程设计步骤,确定目标，明确任务,分析基本原因,明确主要事项(步骤),确定步骤、时序,画出流程图,流程优化,小铁锤,锤头,加工流程图：,下料划线锯削锉削划螺孔中心线,钻孔攻丝倒角淬火电镀。,小铁锤,锤柄,加工流程图：,下料磨削圆头板牙套丝电镀。,第25页,现要制作一个挂吊兰支撑架（见右图）并固定到墙上，为了有序完成制作，请你进行流程设计，写出需要考虑哪些基本原因，并画出流程图。,流程设计主要原因,1）材料：普通圆钢、铁板。,2）工具与设备：电焊机、钢锯、台钻、台虎钳、冲击电钻、起子等,3）加工方法：用,钢,锯下料，台钻打孔，电焊机焊接，油漆，安装。,下料,划线,钻孔,焊接,油漆,安装,流程设计:,II,第26页,洗衣服,1小时,煮饭,30分钟,烧菜,40分钟,吃饭,20分钟,2小时40分钟,看报纸,10分钟,看报纸,10分钟,洗衣服,1小时,烧菜,40分钟,煮饭,30分钟,吃饭,20分钟,2小时10分钟,洗衣服,1小时,煮饭,30分钟,烧菜,40分钟,吃饭,20分钟,1小时10分钟,看报纸,10分钟,合理安排一天工作,第27页,22.,小明中午在家烧菜做饭，为父母准备一顿中餐。他完成事项有：淘米、洗菜、切菜、烧菜汤、烧饭、炒菜。可小明家只有一个煤球炉，假如按以上次序完成，各段花费时间以下列图。请你依据所学流程知识，设计合理流程。,第28页,提问,怎样设计泡茶流程,材料：龙井，纯净水,工艺：泡茶,设备：茶具，电热壶,第29页,流程图,取茶具,清洗茶具,装水,烧水,取茶叶,泡茶,喝茶,清理,思索,这个流程可否改进？怎样改进？,第30页,.流程优化,在流程设计和实施过程中，要对流程进行不停改进，以期取得最正确效果，这么改进过程称为流程优化,.流程优化目标,提升工作效率，降低成本，降低劳动强度，节约能耗，降低环境污染，确保安全生产等,流程优化:,第31页,.流程优化指标,工期优化，工艺优化，成本优化，技术优化，质量优化等,.学习流程优化分类,工期优化,第32页,取茶具,清洗茶具,装水,烧水,取茶叶,泡茶,喝茶,清理,品茗,清理,取茶具,清洗茶具,装水,烧水,取茶叶,泡茶,第33页,工艺优化,切削法,下料,切削,钻孔,检查,少切削法,第34页,无切削法,通惯用无切削法加工材料有塑料，铸铁等,138000kg,524400元,10222kg,38844元,.完成59练习,第35页,成本优化,第36页,某物流企业要将一批蔬菜送往ABCD四个蔬菜批发市场，每店接收四分之一蔬菜。各点距离如图所表示（单位：千米），物流企业点在O点，合理行车流程应为（）,A.OBCDAO,B.ODABCO,C.ODCBAO,D.OCDABO,第37页,技术优化,从银行存取款,自动存取款机存取款,存款机存款流程,1、在“入卡口”处插入贵卡。2、在“入钞口”处靠左边逐张放入平整现金，每次最多能够存入十张人民币。,3、触摸屏幕上“确认”或“取消”处以确认或放弃此次存款。4、完成交易，取回磁卡和回单。存款已记入您帐户。5、如需继续存款，请按以上说明重复进行。,交水电费流程优化,第38页,质量优化,58洗衣流程怎样优化？,经过对流程内在机理研究，采取新设计理念，最终降低了残留在衣服中洗涤剂，到达提升洗衣质量目标,第39页,试一试：年海南移动从建立服务体系、完善服务流程入手，实施了“流程穿越”项目，让企业决议者、管理者和流程制订者深入基层，亲身体验业务受理全过程，查找服务流程中存在问题，从而来推进业务流程优化及再造。这个案例说明该企业重点在进行（）。A、工期优化 B、技术优化,C、成本优化 D、质量优化,第40页,试一试,、我国古代中医经过长久实践，总结出了一套比较科学诊疗工作流程：望诊闻诊问诊切诊处方；不过现在，中医诊疗也借助西医物理检验伎俩来加强中医诊疗准确度，这么流程优化属于,（）,：,A 工期优化 B 技术优化,C 成本优化 D 质量优化,第41页,.流程优化条件,流程优化与,材料，设备，工艺,等有着亲密关系,.怎样进行流程优化？,抓住主要矛盾，突出重点指标，综合权衡考虑；,考虑与,材料，设备，工艺，人员，资金，环境,等关系；,第42页,学生活动：请大家分别为下面流程优化分类举一个案例,工期优化,工艺优化,成本优化,技术优化,质量优化,很多工地为了台风来之前完成工程，实施“三班倒”方式,以前防腐防锈都用油漆，现在都用电镀或者淬火,邮递员投递路线优化,以前交水电费要去指定地方交，现在能够经过银行转帐,铁和其它金属制成合金，强度更强，质量更轻，耐腐蚀,第43页,
