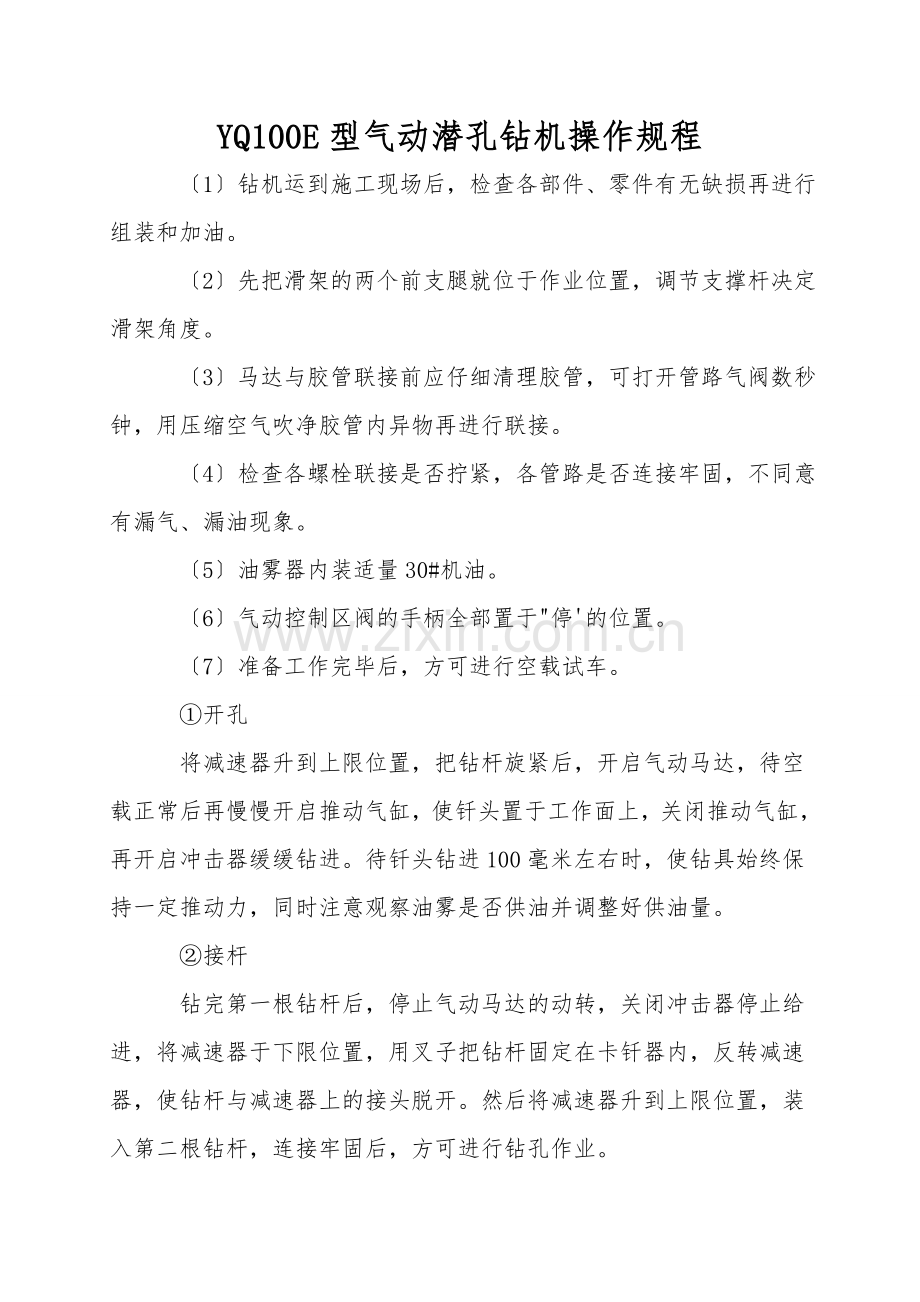

YQ100E型气动潜孔钻机操作规程
　　〔1〕钻机运到施工现场后，检查各部件、零件有无缺损再进行组装和加油。
　　〔2〕先把滑架的两个前支腿就位于作业位置，调节支撑杆决定滑架角度。
　　〔3〕马达与胶管联接前应仔细清理胶管，可打开管路气阀数秒钟，用压缩空气吹净胶管内异物再进行联接。
　　〔4〕检查各螺栓联接是否拧紧，各管路是否连接牢固，不同意有漏气、漏油现象。
　　〔5〕油雾器内装适量30#机油。
　　〔6〕气动控制区阀的手柄全部置于"停'的位置。
　　〔7〕准备工作完毕后，方可进行空载试车。
　　①开孔
　　将减速器升到上限位置，把钻杆旋紧后，开启气动马达，待空载正常后再慢慢开启推动气缸，使钎头置于工作面上，关闭推动气缸，再开启冲击器缓缓钻进。待钎头钻进100毫米左右时，使钻具始终保持一定推动力，同时注意观察油雾是否供油并调整好供油量。
　　②接杆
　　钻完第一根钻杆后，停止气动马达的动转，关闭冲击器停止给进，将减速器于下限位置，用叉子把钻杆固定在卡钎器内，反转减速器，使钻杆与减速器上的接头脱开。然后将减速器升到上限位置，装入第二根钻杆，连接牢固后，方可进行钻孔作业。

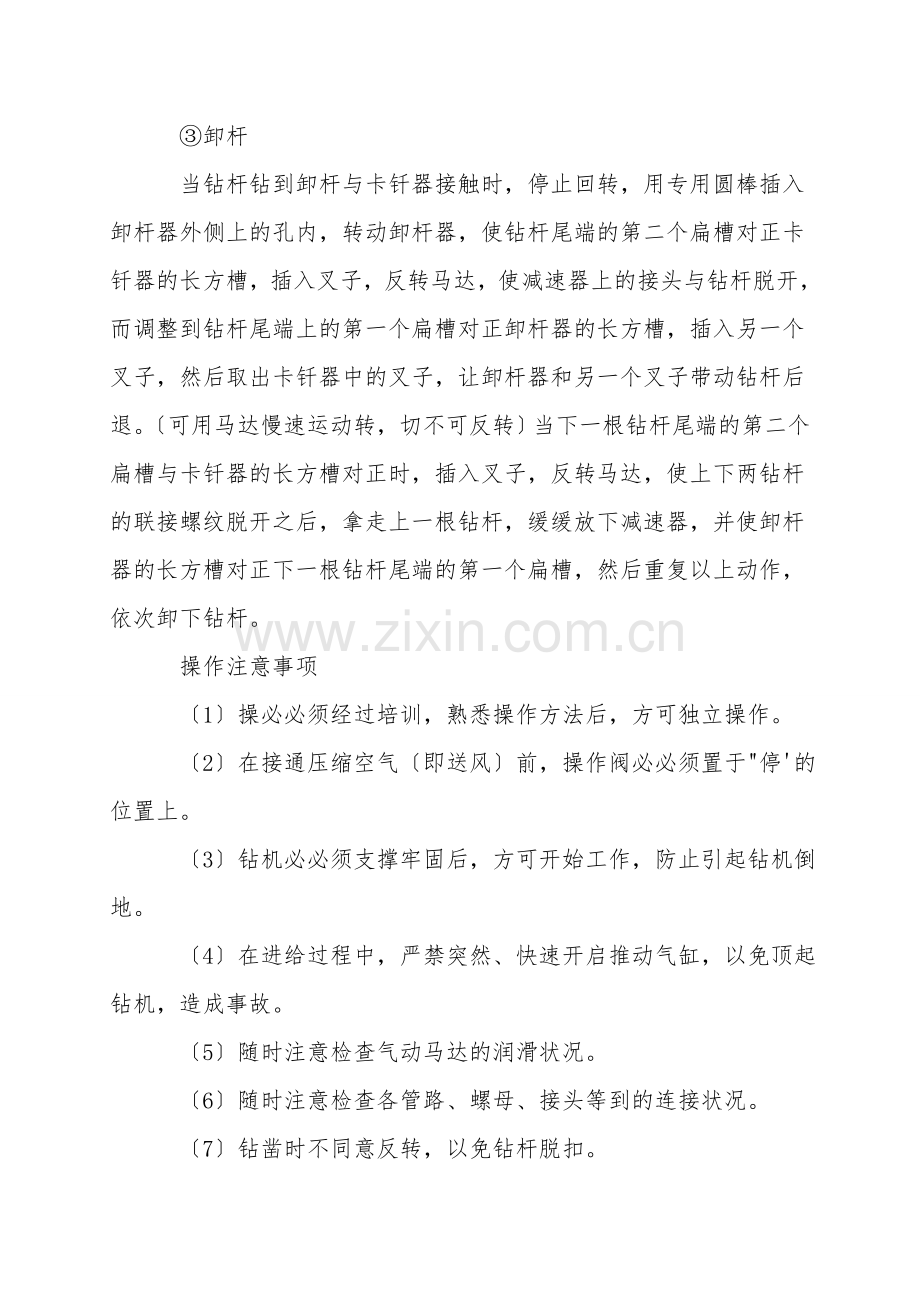

　　③卸杆
　　当钻杆钻到卸杆与卡钎器接触时，停止回转，用专用圆棒插入卸杆器外侧上的孔内，转动卸杆器，使钻杆尾端的第二个扁槽对正卡钎器的长方槽，插入叉子，反转马达，使减速器上的接头与钻杆脱开，而调整到钻杆尾端上的第一个扁槽对正卸杆器的长方槽，插入另一个叉子，然后取出卡钎器中的叉子，让卸杆器和另一个叉子带动钻杆后退。〔可用马达慢速运动转，切不可反转〕当下一根钻杆尾端的第二个扁槽与卡钎器的长方槽对正时，插入叉子，反转马达，使上下两钻杆的联接螺纹脱开之后，拿走上一根钻杆，缓缓放下减速器，并使卸杆器的长方槽对正下一根钻杆尾端的第一个扁槽，然后重复以上动作，依次卸下钻杆。
　　操作注意事项
　　〔1〕操必必须经过培训，熟悉操作方法后，方可独立操作。
　　〔2〕在接通压缩空气〔即送风〕前，操作阀必必须置于"停'的位置上。
　　〔3〕钻机必必须支撑牢固后，方可开始工作，防止引起钻机倒地。
　　〔4〕在进给过程中，严禁突然、快速开启推动气缸，以免顶起钻机，造成事故。
　　〔5〕随时注意检查气动马达的润滑状况。
　　〔6〕随时注意检查各管路、螺母、接头等到的连接状况。
　　〔7〕钻凿时不同意反转，以免钻杆脱扣。
　　〔8〕钻机式作中应注意冲击器的声音和机械运转状况是否正常，发现非正常的现象应马上停机检查。
　　〔9〕加接钻杆时，要特别注意孔内清洁。以避免砂土混入内部损坏机体引发故障。
