矿山井下用电基本常识PPT学习课件.ppt

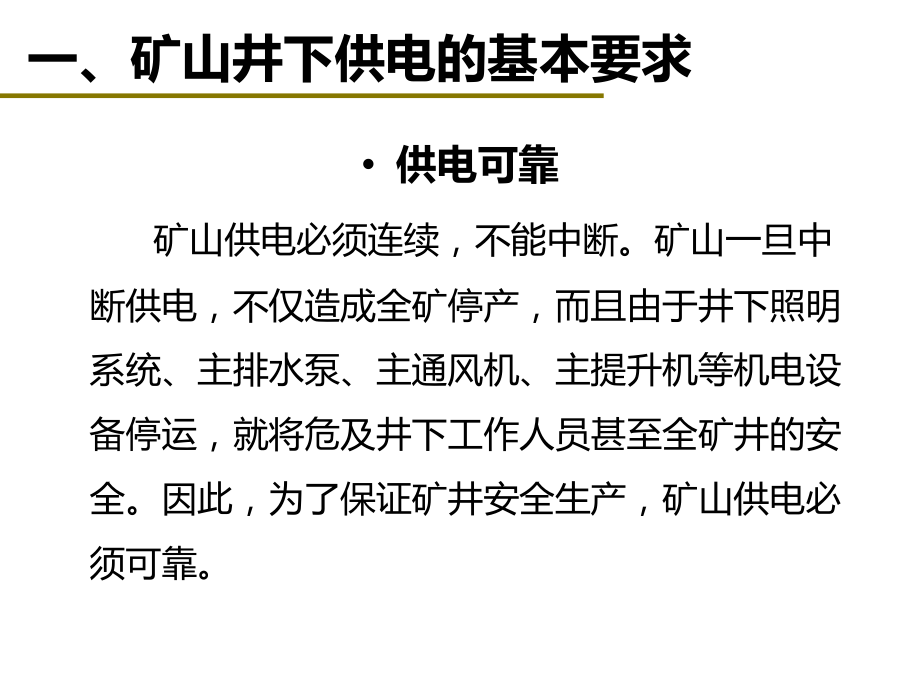

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,井 下 安 全 用 电 基 本 常 识,主讲：王祥,一、,矿山井下,供电的基本要求,供电可靠,矿,山,供电必须连续，不能中断。,矿山,一旦中断供电，不仅造成全矿停产，而且由于,井下照明系统、,主排水泵、主,通风,机、主提升机等机电设备停运，就将危及井下工作人员甚至全矿井的安全。因此，为了保证矿井安全生产，,矿山,供电必须可靠。,供电安全,由于,矿山,井下特殊的环境条件，使供电线路和电气设备易受损坏，可能造成人身触电和电火花引起的火灾,、,爆炸等严重,事故,。因此，,矿山,井下供电必须采取,安全技术措施,，严格遵守,矿山安全操作规程,的有关规定，确保供电安全。,技术合理,在满足供电可靠与安全的前提下，还应保证供电技术合理，即保证良好的供电质量。良好的供电质量要求供电电压和频率保持稳定，其偏离额定值的幅度不超过允许的范围。其目的是保证电气设备正常安全运行，否则，电气设备运行情况将会显著恶化，甚至损坏设备。,二,、,井下供电的三大保护,井下,供电需,完善,“,三大保护,”,，即,过电流保护、漏电保护和接地保护。,1,过电流保护,凡是流过电气设备或电缆线路的电流值超过它们的额定电流值，即,为过电流，简称过流,。井下产生过流的原因主要有短路、过负荷和断相。,过电流会造成严重的危害，尤其是发生短路时，因短路电流要比正常电流值大许多倍，如不及时切除，很快会使电缆着火，烧毁电气设备，引起火灾，能使电网电压急剧下降，使其他电气设备的运行受到严重影响，还可能引起爆炸；过负荷会使电气设备和电缆发热，温度急剧升高，导致绝缘损坏，烧毁电气设备；发生断相会使电动机的另两相过电流而烧毁电动机。,井下常用的过电流保护装置有熔断器,、,过电流继电器、限流热继电器等,。,2,漏电保护,井下电气设备或电缆因绝缘下降或局部绝缘损坏，使电流经绝缘损坏处流人大地或经外壳流人大地的现象,，称为,漏电,。,漏电会给人身、设备甚至矿井安全造成很大威胁。人体接触漏电设备外壳时，会造成触电伤亡,事故,；漏电电流经碰地碰壳处，可能产生电火花，引起爆炸；漏电回路上各点存在电位差，若电雷管的引线两端接触不同电位的两点，可能先期引爆，造成伤亡,事故,；长期漏电还可能发展成短路，造成电气火灾，烧毁电气设备。,为防止漏电故障造成严重危害，井下必须装设并坚持使用漏电保护装置。井下低压馈电线上，必须装设检漏保护装置或有选择性的漏电保护装置，保证自动切断漏电的馈电线路。,3,接地保护,接地,保护,就是用导线把电气设备正常情况下不带电，但当绝缘损坏时可能带电的金属外壳与埋在地下的接地极连接起来的一种保护装置。各处的接地极、接地线,、,电缆的接地芯线等都是保护接地装置。,保护接地的作用,主要是防止因设备漏电使外壳带电而发生的人身触电,事故,。为使保护接地真正发挥作用,，,矿山安全操作规程,规定：,电压在,36V,以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、销装电缆的钢带，铅皮或屏蔽护套等都必须有保护接地。,三,、,井下用电安全措施,因生产需要，矿山井下到处都有电气设备或电缆线路。由于复杂的环境条件和多种不安全因素的作用，会使井下电气设备和电缆线路遭到各种各样的损坏。电气设备和电缆线路的损坏不仅影响生产的正常进行，而且可能造成严重的事故灾害。如电火花和电弧引起电气火灾、爆炸以及人身触电事故等。因此，矿山井下必须采取管理和技术措施，保证用电安全。,（,1,）严禁井下配电变压器中性点直接接地；地面中性点直接接地的变压器或发电机严禁直接向井下供电。,（,2,）正确安装、使用电气设备，按规定对电气设备进行检查、维修和保养。,（,3,）严禁带电检修和搬迁电气设备和电缆、电线，检修或搬迁前，必须先切断电源。,（,4,）严格执行停送电制度。停电必须有申请，经有关部门批准并办理操作票，方可进行停电。停电后，要检验无电后，方可进行导体对地放电。所有开关的闭锁装置必须能可靠地防止擅自送电，防止擅自开盖操作，开关把手在切断电源时必须闭锁，并悬挂,“有人工作，不准送电”,的警示牌，,严格执行谁停电谁送电制度，不许约时停送电和代替停送电。,（,5,）严格电工操作规程。所有螺丝垫圈要齐全、完整、压紧适度；防爆密封圈、挡板要合格；接线时，火线、地线要有一定的余度。井下供电系统必须做到,“四有”,-,有过流和漏电保护、有密封圈和挡板、有螺丝和弹簧垫、有接地装置。,（,6,）正确选择电缆和敷设电缆，加强电缆管理，防止井下电缆发生事故。,（,7,）坚持矿山井下安全用电“十不准”：不准甩掉无压释放和过电流保护；不准甩掉漏电继电器、电钻综合保护和局部通风机风电闭锁；不准带电检修；不准用铜、铝、铁丝代替保险丝；不准明火操作、明火打眼、明火放炮；停风停电的采掘工作面，没有经过气体检查不准送电；有故障的电缆线路不准强行送电；保护装置失灵的电气设备不准使用；失爆电气设备和电器不准使用；不准在井下敲打、撞击、拆卸矿灯。,五,、井下人身触电及其预防,人的身体触及裸露的带电导体或因绝缘损坏而带电的电气设备的外壳、构架等，都会造成人身触电,事故,。触电对人体会造成严重危害，其直接危害可分为电伤和电击两种。,电伤,是电流通过人体某一局部时电弧烧伤人体，造成人体外部局部性的伤害，一般容易治愈，严重时可使人致残，但一般不会致人死亡。,电击,是指触电时电流流过人体内部器官和中枢神经，使内部器官的生理功能受到损害，如使心脏功能紊乱，使呼吸活动变慢，使肌肉强烈收缩造成窒息等。发生电击，若抢救不及时或抢救方法不当，多数会致人死亡。,电击对人体的危害程度与多种因素有关，其中最主要的是通过人体电流的大小和电流持续的时间。试验资料表明，通过人体的交流电超过,15mA,时，会使人抽筋，到,50mA,时，对人的生命已有危险，若增加到,100mA,时，就很快致人死亡，故有绝对危险。,矿山,井下取,30mA,为人身触电电流的安全值。,人体阻抗不是纯电阻，主要由人体电阻决定。人体电阻也不是一个固定的数值。一般认为干燥的皮肤在低电压下具有相当高的电阻，约,10,万欧。当电压在,5001000,伏时，人体电阻便下降为,1000,欧。,井下发生触电,事故,的原因,，一般是因为电气设备的安装、维修不当，以及工作中疏忽大意或违章操作。预防人身触电主要应做好以下几方面的工作：,1,防止人身触电或靠近带电导体,(1),将裸露的电气设备带电部分安装在一定高度。如井下电机车架空线按,矿山安全操作规程,规定的高度悬挂。,(2),对裸露的高压电气设备带电部分必须围以遮挡，防止人员靠近。,(3),井下各种电气设备带电部分都必须装入封闭的外壳内,，并有完善的机械闭锁装置，保证不切断电源打不开外盖。,(4),手持式电气设备的操作手柄和工作中必须接触的部分,，应有良好的绝缘。,(5),各变,(,配,),电所入口处都要悬挂,“,非工作人员，禁止人内,”,的牌子。无人值班的变,(,配,),电所，必须关门加锁。,2,降低使用电压,对人员经常接触的电气设备采用较低的工作电压。,矿山安全操作规程,规定：井下照明、信号、电话和手持式电气设备的电压，不得超过,127V,；远距离控制线路的电压，不得超过,36V,。,3,遵守各项安全用电作业制度,井下各项安全用电作业,制度,是预防人身触电的有效电笔检验；检验无电后，方可进行导体对地放电。所有开关的闭锁装置必须能可靠地防止擅自送电，防止擅自开盖操作，开关把手在切断电源时必须闭锁，并悬挂,“,有人工作，不准送电,”,的警示牌，严格执行准停电谁送电,制度,，不许约时停送电和代替停送电。,
