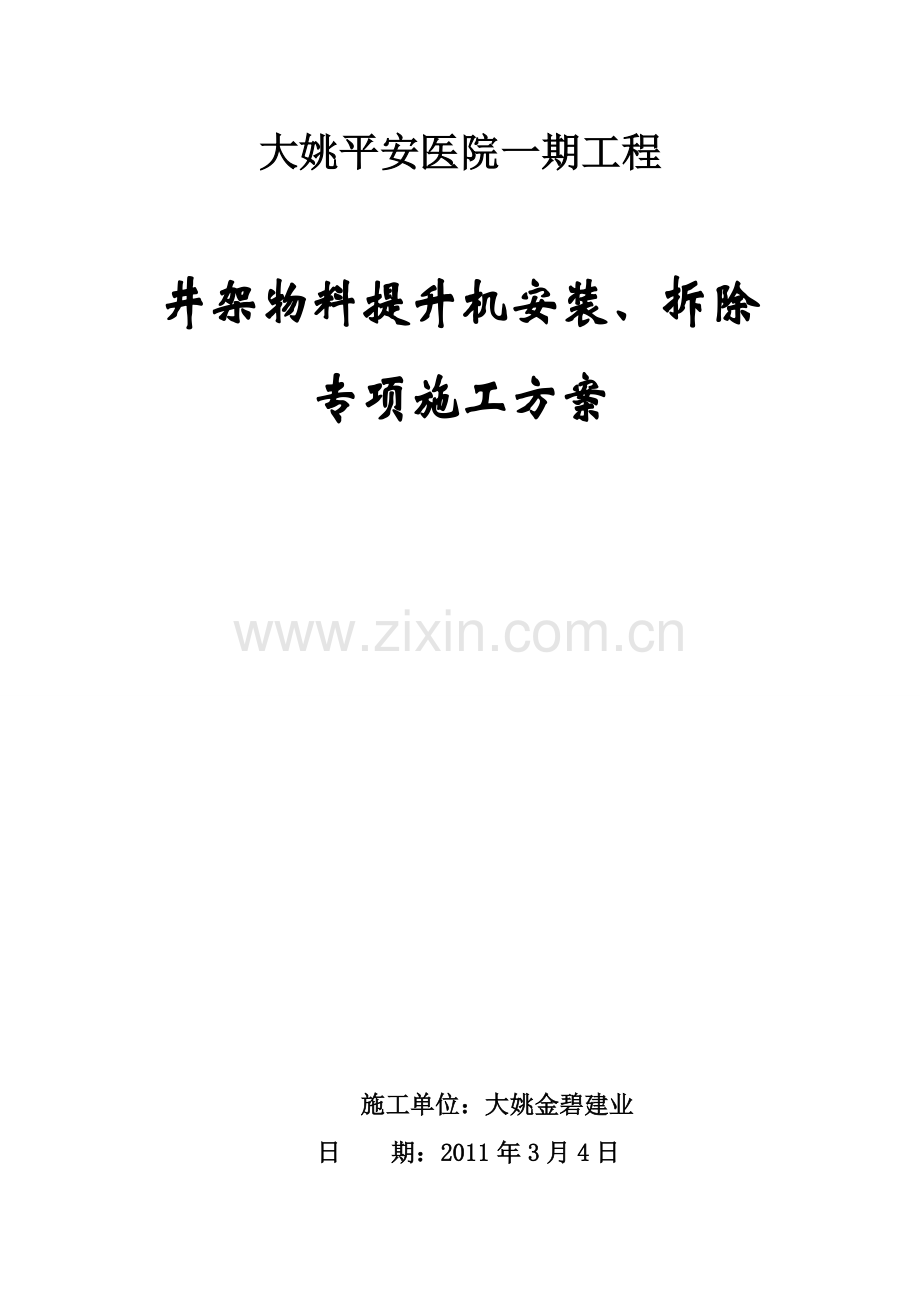

井架物料提升机安装、拆除
专项施工方案

施工单位：大姚金碧建业
日 期：2011年3月4日
大姚平安医院一期工程
井架物料提升机安装、拆除专项施工方案

一、工程概况
大姚平安医院一期工程位于大姚县城百草岭大道，一期工程分为四幢：1＃楼（住院部病房楼）、2#楼（门诊医技楼）、3#楼（生活保障楼）、4#楼（设备用房）。本工程总建筑面积：29330.2m2。按照施工部署的要求，在现场1＃、2#楼之间及3＃楼北侧设2台双吊篮井架物料提升机进行物料运输。井架的搭设高度分别为30m和24m.按照《龙门架及井架物料提升机安全技术规范》（JGJ88-2021）的相关规定，属低架物料提升机。
二、 编制说明
一) 编制依据
1。 《大姚平安医院一期工程施工组织设计》
2. 《建筑机械使用安全技术规程》JGJ33—2001
3. 《龙门架及井架物料提升机安全技术规范》（JGJ88—2021）
4. 《中华人民共和国安全生产管理条例实施手册》（电子版）
5。 《建筑工程预防高处坠落事故若干规定》(建质［2003]82 号）
二） 适用范围
本方案用于指导大姚平安医院一期工程的井架物料提升机的安装、拆除施工和使用的全过程管理。
三 、施工准备
一） 材料及工机具准备
1。 井架
1。1。 井架技术参数
型 号
SS100
井架生产厂家
江阴东升
出厂编号
0740
吊笼规格
1.9*1。8*2。0m
额定载质量
1000kg
额定升降速度
25m/min

1.2. 井架应标明额定起重量、最大提升速度、制造单位、产品编号及出厂日期，并附产品合格证，提升机吊篮与架体的涂色应有明显区别。
二） 人员准备
1。本工程井架物料提升机的安装、拆除施工由具备起重设备安装工程专业承包企业资质的 承担施工任务。（企业及人员资质附后）
2。 所需人员:安装工：4 人;电 工：1 人；普 工：2 人；其 他:1 人。
3。 人员要求：安装和拆除井架架体人员，应按登高架设特种作业人员的要求，经过安全技术培训和经考核合格并取得特种作业人员操作证后，方能上岗操作.
三) 技术准备
1。 井架搭拆前，根据本施工方案搭设，并对井架搭拆过程和使用过程中的危险源和不利环境因素进行辨识,并以此为要求对作业人员和管理人员进行安全、技术质量交底，并作好相应的记录。
2. 井架搭拆前，应确定指挥人员，划定安全警戒区并设监护人员，排除作业障碍。
四、 井架安装与拆除
一） 井架砼基础施工及预埋螺栓的安装。
1. 在施工现场选择合理的地理位置,夯实地基。土层压实后的承载力，不应小于80kPa。
2. 按井架底盘的 混凝土基础尺寸3米＊2.8米＊0。4米立模,并用水准仪测好混凝土表面的水平标高。
3。 基础内配φ8＠200 双向钢筋,用C20 混凝土浇捣,混凝土厚度40cm,预埋螺栓M20,长700mm 带锚固钩钩长150mm，调整间距尺寸用钢筋固定再浇筑C20 砼。
4。 基础四周5m 范围内设置排水沟与场地排水沟接通，以确保基础四周有良好的排水措施，保证架体基础稳定。
5。 混凝土强度达到80%后，基础表面平整水平偏差不大于5mm，进行井架安装。
二） 井架安装
1。 先将底盘安装在混凝土基础上（图2-1）校准好水平，底座通过地脚螺栓与基础紧固，在立柱处不得有松动或存在空隙.
2. 把内吊篮置于底盘中间（图2-2),并检查进料口方向是否正确。
3. 在底盘上安装 ４根立杆，取两长两短，应对角安装，再在短主杆上装２块大连接板，在长立杆上装２块小连接板（图2—3)
4. 对准卷扬机方向，并借用大连接板将地滑轮装在底盘上。
5. 装４根水平撑，再装４根斜撑，上螺栓使螺栓呈放松状态，回下去紧固下节所有螺栓,以利校正与安装,依此循环,直到完成（图2-4）。架体连接螺栓,应认真紧固,不得漏装。

6。 第一标准节安装紧固完毕后，必须先校验水平和对角线才能继续安装，以确保架体的垂直度,以后每安装二个标准节均进行校正,在确认稳定后，方可继续作业。
7. 内吊篮装好第一节时，先把４根导轨装上去与有孔平撑紧固(图2—5）.
8. 装顶上竖撑时,把２根短竖撑装上去,装上顶角撑板，装上顶平撑和斜撑，紧固螺栓，将天梁按井架体的对角方向安装在井字架最上端，并将靠近天梁外端侧滑轮的一端伸出井字架（图2—6)
9. 用压板与螺丝紧固,再安装避雷针。
三） 附墙架安装
本工程未采用附墙架安装
四） 卷扬机的安装与调试
1。1。 卷扬机与机座通过8.8 级M16×60 螺栓、方斜垫、平垫、弹垫进行紧固。
1。2。 卷扬机安装在平整坚实的位置上，宜远离危险作业区，视线应良好。
1.3。 卷扬机安装好后,应拉搭设防护棚保护，防止雨水淋湿机和电碰制动器。
1.4。 制动器弹簧应调好，确保制动可靠，制动时制动面应紧贴在制动轮工作表面上，松时，两面侧闸面应同时离开,其间隙应控制在有效作用的范围内。
2。 控制电箱的安装
2.1。 控制电箱垂直安装在专设操作房门内，并固定牢靠,注意防水，用6×4+4×1橡套电缆连接电源。
2。2。 控制箱及卷扬机应有可靠接地。
2。3。 电源线路必须加设保护套管敷设
五） 钢丝绳的安装与调试
1。 架体全部安装完毕,检查顶轮安装无误时,在地面安好吊笼，吊笼先在地面把平衡配重架套入导轨，并放上四块平衡铁，分别穿好四根钢丝绳张力螺栓和弹簧，这些工作做完后，方能安装四条φ11 的钢丝绳。
2。 把四条φ11 钢丝绳的一端固定在四根张力螺栓上，吊端绕过两个顶滑轮，再绕过引轮，一条接出地面，以备人拉，两条再拉上去，张过另两个顶滑轮，悬吊在吊笼上方，用φ20 麻绳同时固定两个绳头，麻绳连到地面，以便人拉。
3。 两个人拉着拉出的钢丝绳，一个人拉麻绳.
4. 点动卷扬机,使其与钢丝绳穿入的相同方向，点动应与两个拉绳人配合，用力拉紧即点动，配重架即上移，注意从配重开始上移，至上移到顶固定好个拉钢丝头止,拉钢丝绳人不能放松所拉钢丝绳，否则,上移的配重会坠落。
5。 重复拉紧钢丝绳，按点动开关，配重上移至距导轨顶端一米为止，此时，麻绳也把两个悬吊的钢丝绳头拉到吊笼顶。
6。 固定好人拉的钢丝绳头,用轨头固定在机架座上配重固定在机架座上，使配重固定在距导轨顶一米的位置。
7。 固定好吊笼上方的两个绳头，力争两条钢丝绳子拉紧程度一致。
8。 松开原固定引轮上的绳头，与前两根一样固定在吊笼顶上，拉紧程度与两根一致，钢丝绳铺好，四根应互相平行、不交叉，四条钢丝绳所组成的平面应和轮槽平面方向一致。
9. 把架本内外导轨表面除一层薄的黄油。
10。 开动卷扬机使吊笼上升，配重下降至地面，即可加上全部配重块
11. 反开使吊笼下降至地面,装好末装的门。
12. 全部装好后还要进行钢丝绳张力和的调整，正常运行2—3 次的张力是否一致辞，不相同时，要适当调张力螺栓，使钢丝绳的张力一致。
13。 平衡配重架落地处，要搭高1.5 米的防护围栏以防伤人,架底装卸物料口也要搭设防坠顶棚。
六） 安全防护装置及要求
1. 提升机应具有下列安全防护装置并满足其要求：
1。1。 安全停靠装置或断绳保护装置。
1。1.1. 安全停靠装置.吊篮运行到位时,停靠装置将吊篮定位.该装置应能可靠地承担吊篮自重、额定荷载及运料人员和装卸物料时的工作荷载。
1.1。2。 断绳保护装置。当吊篮悬挂或运行中发生断绳时，应能可靠地将其停住并固定在架体上。其滑落行程,在吊篮满载时,不得超过1m。
1。2. 楼层口停靠栏杆(门)。各楼层的通道口处，应设置常闭的停靠栏杆（门）,宜采用联锁装置（吊篮运行到位时方可打开）。停靠栏杆可采用钢管制造，其强度应能承受1kN/m 水平荷载。
1.3. 吊篮安全门。吊篮的上料口处应装设安全门.安全门宜采用联锁开启装置,升降运行时安全门封闭吊篮的上料口，防止物料从吊篮中滚落。
1。4。 上料口防护棚.防护棚应设在提升机架体地面进料口上方。其宽度应大于提升机的最外部尺寸；长度:低架提升机应大于3m，高架提升机应大于5m。其材料强度应能承受10kPa 的均布静荷载。也可采用50mm 厚木板架设或采用两层竹笆,上下竹笆层间距应不小于600mm。
1.5。 上极限限位器。该装置应安装在吊篮允许提升的最高工作位置。吊篮的越程（指从吊篮的最高位置与天梁最低处的距离），应不小于3m。当吊篮上升达到限定高度时，限位器即行动作,切断电源（指可逆式卷扬机）或自动报警（指摩擦式卷扬机）.
1。6. 紧急断电开关。紧急断电开关应设在便于司机操作的位置，在紧急情况下,应能及时切断提升机的总控制电源。
1.7。 信号装置。该装置是由司机控制的一种音响装置，其音量应能使各楼层使用提升机装卸物料人员清晰听到。
2。 高架提升机除应满足以上条款规定外，尚需具备下列安全装置并应满足以下要求：
2。1. 下极限限位器。该限位器安装位置，应满足在吊篮碰到缓冲器之前限位器能够动作。当吊篮下降达到最低限定位置时，限位器自动切断电源,使吊篮停止下降。
2。2. 缓冲器。在架体的底坑里应设置缓冲器，当吊篮以额定荷载和规定的速度作用到缓冲器上时,应能承受相应的冲击力。缓冲器的型式，可采用弹簧或弹性实体.
2.3. 超载限制器。当荷载达到额定荷载的90%时，应能发出报警信号。荷载超过额定荷载时，切断起升电源。
2。4. 通讯装置。当司机不能清楚地看到操作者和信号指挥人员时,必须加装通讯装置.通讯装置必须是一个闭路的双向电气通讯系统，司机应能听到每一站的连系，并能向每一站讲话。
七） 井架试吊
1。 全部安装完毕,井架必须进行轻重车试吊，吊篮内安放额定荷载，在全程起升高度内反复升降吊篮3 次以上，做到井架体无变形和摇晃（目测）,各滑轮组转动灵活，所有紧固件无松动现象，吊篮在滑道内无民常声响,各安全装置动作正常，确认一切正常后，报请公司主管部门检查验收，认定合格挂牌后方可使用。
五 、井架的使用和管理
一） 使用
1. 井架在安装完毕的,必须经正式验收，符合要求后方可投入使用。
2. 井架的操作应由经考试合格持有操作证的专职司机进行,严禁无证开机。
3. 提升机安装后应由主管部门组织按照本规范和设计规定进行检查验收确认，合格发给使用证后，方可交付使用。使用前和使用中的检查宜包括下列内容:
3.1。 使用前的检查
。 金属结构有无开焊和明显变形；
3。1.2. 架体各节点连接螺栓是否紧固；
3。1。3。 附墙架、地锚位置和安装情况；
3。1.4。 架体的安装精度是否符合要求;
3.1。5。 安全防护装置是否灵敏可靠；
. 卷扬机的位置是否合理；
3.1。7。 电气设备及操作系统的可靠性；
3.1。8。 信号及通讯装置的使用效果是否良好清晰；
。 钢丝绳滑轮组的固接情况；
3。1.10。 提升机与输电线路的安全距离及防护情况。
3.2. 定期检查：定期检查每月进行次由有关部门和人员参，加检查内容包括：
。 金属结构有无开焊、锈蚀、永久变形;
3.2。2. 扣件、螺栓连接的紧固情况；
。 提升机构磨损情况及钢丝绳的完好性;
3。2。4。 安全防护装置有无缺少、失灵和损坏；
3.2。5。 地锚、附墙架等有无松动;
3。2。6. 电气设备的接地或接零情况；
3。2.7。 断绳保护装置的灵敏度试验.
3。3. 日常检查:日常检查由作业司机在班前进行,在确认提升机正常时，方可投入作业。检查内容包括:
3.3。1。 地锚、附墙架的连接有无松动；
3。3.2. 空载提升吊篮做1 次上下运行，验证是否正常，并同时碰撞限位器和观察安全门是否灵敏完好；
3。3。3。 在额定荷载下将吊篮提升至离地面1～2m 高度停机，检查制动器的可靠性和架体的稳定性；
3。3.4. 安全停靠装置和断绳保护装置的可靠性；
。 吊篮运行通道内有无障碍物;
3.3。6. 作业司机的视线或通讯装置的使用效果是否清晰良好。
4. 井架使用应符合下列要求
4。1。 料在吊篮内应均匀分布，不得超出吊篮,当长料在吊篮内立放时,应采取防滚落措施；散料应装箱或装笼。严禁超载使用。
4。2. 严禁人员攀登，穿越架体或乘吊篮上下。
4.3. 高架提升机作业时，应使用通讯装置联系.低架提升机在多工种、多楼层同时，使用时应专设指挥人员，信号不清不得开机。作业中不论任何人发出紧急停车信号,应立即执行.
4。4。 闭合主电源前或作业中突然断电时,应将所有开关扳回零位,在重新恢复作业前,应在确认井架动作正常后方可继续使用。
4。5. 发现安全装置失灵时，应立即停机修复.作业中不得随意使用极限限位装置。
4.6. 使用中要经常检查钢丝绳、滑轮工作情况，如发现磨损严重，必须按照有关规定及时更换。
4.7. 操作人员要持证上岗，严禁无证人员擅自操作,严格遵守操作规程,做到定机、定人。
4.8。 作业后,将吊篮降至地面，各控制开关板至零位，切断主电源,锁好箱。
4。9。 使用时应挂上操作堆积建立管理制度及检修制度，对每台提升机建立设备技术档案，其内容应包括:验收，检修、试验及事故情况。
二） 管理
1。 井架使用中应经常性的维修保养：
1。1. 司机应按使用说明书的有关规定,对井架各润滑部位，进行注油润滑.
1.2. 维修保养时，应将所有的控制开关扳至零位，切断主电源，并在箱处挂“禁止合”标志，必须时应设专人监护。
1.3。 井架处于工作状态时，不得进行保养、维修、排除故障应在停机后进行。
1。4. 更换零部件时，零部件必须与原部件的材质性能相同，并应符合设计制造的标准。
1.5。 维修主要结构所用焊缝质量，均应符合设计要求。
1.6。 维修和保养架体顶部时，应搭设上人平台，并应符合高处作业要求。
2. 井架应由设备管理人员进行统一管理，不得对卷扬机和架体进行分开管理.
六、 井架安装、拆除与使用的安全注意事项
一) 安全注意事项
1. 作业人员必须熟悉和了解本井架构造和性能,并由设备部门进行安装、拆卸前技术与安全措施交底。
2。 作业人员必须服从统一指挥，不得做与本工作无关的事，严格遵守安装、拆卸工序，未经技术负责人允许，不得更改下道工序。
3。 各作业人员要穿防滑鞋,戴好安全帽,在高空要系好安全带，使用工具应挂好安全绳，防止高空作业物体飞落伤人。
4。 井架架体安装和拆除作业时,靠近交通道路或有人操作的地方还要设置防护挡板。
5. 六级以上风力应停止安装或拆除。
6。 在作业停止后必须采取可靠边安全措施，作业人员方可离开.
7。 严格遵守井架，提升机安装有关安全规定。
8. 拆除作业中,严禁从高处向下抛物件。
9. 井架安装调试完毕后，必须交设备部门、质安部门验收合格后方能投入使用.
10. 井架搭设高度和起重量必须按设计规定要求,严禁超负荷使用。
11. 井架的底座必须安置在坚硬地基上，埋深不得少于1m；井架基础土层承载力,应不小于8Mpa,并浇注C20 混凝土,厚度400mm、基础表面平整偏差不在于5mm.
12. 井架采用的附墙架应用刚性支撑与建筑物牢固连接，井架附墙杆不得附着在脚手架上，附墙杆材质应与架体的材质相同.
13. 井架的立柱应垂直稳定，其垂直偏差应不超过高度的千分之一，接头应相互错开,同事平面上的接头不应超过2 个，井架导向滑轮与卷扬机绳筒的距离，带槽卷筒应大于卷筒长度的15 倍,无槽光筒应大于卷筒长度的20 倍。
14. 井架运输通道宽度不小于1m,搁置点必须牢靠，通道两边必须装设防栏杆，并装有安全门或安全栅栏。
15. 井架吊篮必须装有防坠置和定型化的停装置，冲顶限位器和安全门；吊篮提升应使用双根钢丝绳，吊篮两侧装有安全挡板或网片，高度不得低于11m,防止手推车等物件滑落；吊篮的焊接必须符合规范。
16. 井架底层周围及通道口，必须装设隔离防护栅，井架高度超过30m，须搭设双层安全栅如无法设置隔离栅，则井架四周必须挂安全网,安全网应三面包满。
17。 井架必须装设可靠边的避雷和接地装置；卷扬机应单独接地并装设防雨罩.
18。 卷扬机应采用点动开关。
19。 井架吊篮与每层楼面必须有醒目的信号装置或标志。
20. 井架吊篮内严禁乘人。
21. 井架进行保养维修工作时，必须停止使用。
22. 井架的平撑、斜撑、缆风绳等禁随意拆除.
23. 在拆除附墙架前，应设置临时缆风绳或支撑,确保架体的自由高度不得大于2 个标准节（一般不大于6m）。
24。 拆除龙门架的天梁前,应先分别对两立柱采取稳固措施，保证单柱的稳定.
25. 井架的搭设与拆除宜在白天进行。夜间作业应有良好的照明.因故中断作业时，应采取临时稳固措施。
26. 搭拆井架要设警戒区，并指定专人负责，操作人员必须佩戴好安全带.

大姚金碧建业
2011年3月4日
目 录
第一章 工程慨况1
第二章 井架的安装与拆卸1
第三章 安装注意事项3
第四章 扶墙方法4
第五章 安全操作规程和使用注意事项4
第六章 维护和保养6
第七章 卷扬机安装、调整与试运转7
第八章 微电脑控制台安装7
第九章 机械管理及维护保养7
第十章 井架搭拆工程安全技术措施7

第一章 工程慨况
罗租小学新建综合教学楼，由深圳市宝安区街道办兴建,施工单位由深圳市路桥建设集团公司承建,监理单位由深圳市建力建设监理,设计单位由城市建设研究院深圳分院施工图设计.
本工程的建筑规模：5009．08㎡，教学楼：5009．08㎡，建筑层数：教学楼六层、建筑高度:教学楼23.75m，耐火等级:二级。抗震设防：7度。主要功能：教学、办公。
施工升降机安装在地下室外墙回填土上，回填土（回填至±0。00米）要求分层压实，压实后的回填土其承载力应达到15吨/米2.
第二章 编制依据
1、《罗租小学新建综合教学楼工程》设计图纸；
2、《龙门架及井架物料提升机安全技术规范》JGJ88—92;
3、施工现场的实际情况和以往的井架物料提升机的施工经验.
第三章 井架的安装与拆卸
一、安装前准备工作
基础满足以下要求：
1、已按出厂厂家设计要求浇筑完成钢筋混凝土基础；
2、基础强度已达100%，预件正确；
3、基础排水措施满足要求。
二、安装要求
1、安装升降机时，先紧固底架方框及地脚螺栓，进行升降机首节安装,先将主杆立柱连接在底架夹角上，然后将水平杆、斜杆、导轨等连接好,所有连接螺栓均暂不拧紧,待校正主杆立柱垂直度，框架截面9 0°时，一边校正，再一边紧固螺栓.
2、第二节及以上按首节方法安装。
3、顶节安装：顶架横梁装在导轨的同一方向，顶架中梁安装滑轮并与底架滑轮方向相同。
4、井架四周要设置风缆拉紧，如井架使用高度超过25M以上的，要每隔1 2米高与建筑物加装附墙支撑杆以保证塔身垂直，防止摇摆，最后一道支撑杆至井架顶悬臂距离不能>12m。
5、吊笼安装：先将吊笼底盘放至井架中间，再将左、右侧护栏、吊笼头、前安全门、后安全门、吊笼顶防护门。后门、平衡锤、导轮组、分别安装好.导轮与导轨间隙为3—5mm。
6、层间安全闸门安装：先将左右钢绳架用螺栓分别安装于建筑物相对面的底节及顶节的主柱连接板上，把6条不小于5m／m的钢丝绳用扎头连接于顶节的钢绳架上,然后把间滑轮架分别安装楼层面至上的第二个标准节联板上，再将钢丝绳依次穿过层间滑轮架及层安全平行锤的圈中，直至底节钢绳架要用扎头连接于10×150花蓝螺丝上用花蓝螺丝来调节其钢丝绳的松紧、安全门与平行锤分别用一根不小于5m/m的钢丝绳连接起来,其钢丝绳长度选择要得当。当安全门放置楼面时，其平衡锤与滑轮架之间要留有空间余量。
7、卷扬机钢丝绳的安装：从底架滑轮引至顶架滑轮(两轮),从井架中心顶架滑轮沿下与吊笼（翻斗)吊环相接，再用数量不少于3个的U型绳卡固定。
8、进出料口顶防护棚，出料口防护栏。(可由现场制作) ;
9、吊臂安装：吊臂可装于任一角主杆立柱上，先安装吊臂支座，一般平于使用楼层，再向上距离7个标准节处（约10米)，安装一个变幅滑轮，利用地面卷扬机将吊臂起吊并装于支座上,分别穿好调幅银丝绳使吊臂工作角度>45。，再穿好起重钢丝绳经地面导向轮至吊臂卷扬机固定。吊臂一般不进行调幅使用，吊臂的摆动一般靠两边的麻缆用手拉动。
10、安装完后,对整机先进行空载运行，调试好各种安全装置，并对需要零部件加注润滑油,然后才可投入使用。
安装程序
安装基础节 → 安装标准节及调整垂直度 → 安装防冲顶节 → 安装扶墙架 → 安装导轨 → 安装料斗及传动装置 → 安装安全装置及电控系统 → 调试。
快速提升机拆除与安装程序相逆。
第四章 安装注意事项
1、要求
预埋螺栓Ф16~Ф20的预子埋深度不能小于700mm；
2、第一次安装后及每次加节升高后升降机的垂直度偏差要按下表要求进行调校：

架设高度(m）
≤70
〉70～100
〉100～150
垂直度公差值
不大于井架设高度1/1000
70
90
3、井字架安装到12m高度时（7节），四角要设置风缆拉紧，再向上每加高10米（6节），则需再加一道风缆,若不能张拉风缆,则需按上述第二章二第5点要求安装附墙支撑杆与建筑物锚固.
第五章 扶墙方法
根据该升降机使用要求,安装高度超过25米以上的,需每隔9米与建筑物扶墙一次.故计划每3层扶墙一次,最后一道设在顶层，扶墙架由厂家设计.
第六章 安全操作规程和使用注意事项
一、安全操作规程
1、操作人员必须经过专门培训并持有规定部门颁发的操作证；
2、操作人员必须熟悉本该机，的性能和构造，熟悉各种安全装置的性能和使用要求,保平安全生产；
3、严禁载人上落，严禁吊笼超负荷运行;
4、在雷电、大雨和风速超过6级时禁止运行；
5、每天开机前需先进行空载运行，对各安安闸门和安全装置进行检查调试,确保安全,方能正式负载运行；
6、班后需将吊笼停到最底下,关闭电源,做好清洁工作,方可下班.
二、使用注意事项
l、升降机使用前,先将底层入口和施工楼层的出口处水平杆或斜杆拆去，作为运输通道口。
2、吊笼安全装置的操作
a、首层时，在吊笼下落过程中,由于升降机入口水平杆上有吊笼安全门限位器,当吊笼低于第二节井架时，由于限位器作用，前安全门不能随吊笼继续下落便打开吊笼门，同时井道里面装有升降机外安全门牵引横杆吊笼同样低于第二节时，与牵引横杆接合,继续下落便牵引升降机外安全门反向同步上升打开外安全门。当吊笼上升时，井架外的安全门由于自重作用自动下落，关闭首层外安全门;同时吊笼上升;到第二节时,使吊笼前安全门与限位器分离，随吊笼上升而关闭吊笼前安全门。
b、层间时，当吊笼提升到停层的层间位置时人工先打开层间安全闸门，然后把吊笼的后安全门向上提起便打开后安全门广提升后安全门的过程中，带动停层装置的拔杆,使吊笼的防断绳卡刀向外伸出，卡在槽钢导轨的支承钢板上，门联锁开关动作，同时用手拉开吊笼底盘的停层保险装置断开了手动平层定位开关，此时吊笼不能启动；使支承园钢伸向槽钢导轨的 支承钢板上。在这整过运作过程便达到停层保险作用.此时取出物料，物料取出后，人工拉回吊笼底盘上的停层保护装置,使支承园钢受收缩离开导轨.平层定位开关复位,把吊笼的后安全门向下拉，带回停层装置的拔杆,使吊笼的防断绳卡刀收缩门联锁开关复位，人工关闭层间安全闸门。便任意升降运作。
c、吊笼顶安全防护门可自由开闭，便于运输长材料.
3、使用自动翻斗时，则将吊笼提升至井字架顶部，拔动吊笼底盘的手动停层保护装置，提起后安全门，使拔杆牵动防断绳装置的卡刀向外伸出，此时吊笼下落少许，使卡刀和支承园钢卡在槽钢导轨的支承钢板上，达到不妨碍翻斗上落作用.使用吊笼时,将自动翻斗降至升降机底部翻斗库内，不妨碍吊笼上落.
第七章 维护和保养
一、检查和保养
1、定机定人，严禁非本机操作人员操作本机械，并在每台机械上标识本机管理人员姓名,建立每台机械的档案。
2、机械使用前、使用后均由操作员进行检查，检查内容包括传动系统、电控系统及运转的稳定性等，发现异常情况要立即停止使用,直至找出原因，修复正常为止才可重新使用.严禁施工机械带病作业.
a、检查钢丝绳磨损和断裂情况,钢丝绳端的牢固情况；
b、检查各安全装置是否灵敏、动作正常、安全可靠;
c、各滑轮、导轮、滚轮是否缺油,转动灵括，并加注润滑油;
d、升降机、吊笼各联接螺栓是否松动;
e、底座和附墙支撑杆与基础和建筑物的牢固情况;
f、防断绳装置，吊笼手拉保险装置、必须活动自如，在摩擦部位要经常加润滑油,保证防断及其它安全装置安全可靠.一旦发现失灵，立即停机修理或更换。
g、升降机每二个月进行一次保养；在保养维修过程中，本机械的操作人员应参与保养维修工作。升降机每年进行一次大检修，涂上防锈漆，加以维护及保养；
h、凡升降机加节升高后,需检查其垂直度偏差,并加以调校.
3、每次检验、保养均作记录，并由相关人员签名，归入该机械的使用档案。
4、经拆卸的机械应及时保养并涂上防锈漆.
第八章 卷扬机安装、调整与试运转
卷扬机安装、调整与试运转按使用说明书要求。
第九章 微电脑控制台安装
按厂家说明书要求进行安装，整机调试由厂家指导。
第十章 机械管理及维护保养
由技术负责人及大型机械安装操作员、安全员组成管理小组,负责对现场所有机械的使用、保养的管理。
第十一章 井架搭拆工程安全技术措施
1、井架搭设高度和起重必须有严格规定，严禁超负荷使用.
2、井架的底座必须安置在坚硬地基上,埋深不得少于1米,如立在地面上，必须使用轧桩轧牢。底座轧桩不得少于8恨,轧桩用75x75毫米角钢，打入地下深度为1．2米，轧桩上部必须与井架底盘连接牢固。
3、高度为10－15米的井架应设缆风绳一组（4－8根);每增高之以10米加设一组。缆风绳上端要用吊耳和卸甲连接,并用3只以上的钢丝绳夹头紧固。缆风绳必须采用钢丝绳.
4、井架采用附墙者应用钢性支撑与建筑物牢固连接,吊点必须经过计算,井架附墙杆不得附着在脚手架上。
5、井架搭至11米高度必须设临时缆风,待固定缆风或附墙支撑设置后，方可拆除。缆风绳与地面夹角应为45－60度，与地锚或桩头必须牢固连接。地锚、桩头要安全可靠，桩头后须有拖桩。如使用木桩，木桩直径不得小于15厘米，埋深不少于1．5米。禁止将缆风绳栓在树木、电杆上。
6、高度在30米以上的井架，其缆风绳上的花篮螺丝必须加以保险,穿越马路时，要采取可靠的安全措施。
7、缆风绳不准在高压线上方通过，与高压架空线必须保持规定的安全距离。
8、井架的立柱应垂直稳定，其垂直偏差应不超过高度的千分之一，接头应相互错开,同一平面上的接头不应超过2个。井架导向滑轮与卷扬机绳筒的距离，带槽卷筒应大于卷筒长度的15倍，无槽光筒应大于卷筒长度的20倍。
9、井架运输通道宽度不小于1米，搁置点必须牢靠，通道两边必须装设防护栏杆，并装有安全门或安全栅栏.
10、井架吊篮必须装有灵敏可靠的停层装置，防坠装置、冲顶限位器和安全门，吊篮两侧装有安全挡板或网片,高度不得低于1米，防止手推车等物件滑落。吊篮的焊接必须符合规范。
11、井架底层周围及通道口，必须装设安全防护栅，井架高度超过30米,须搭设双层安全棚，如无法设置隔离棚，则井架四周必须挂安全网，安全网应三面包满。
12、井架必须装设可靠的避雷和接地装置、卷扬机应单独接地并装设防雨罩。
13、井架安全装置应由定点厂家制作安装.
14、井架吊篮与每层楼面必须有醒目的信号装置或标志。
15、装设起重把杆的井架，底部应有3～4吨的压重物，把杆底座要高出建筑物，把杆顶部不得高于井架；起重把杆与井架的夹角应在45～70度之间,并设保险钢丝绳。起重钢丝绳应装设限位装置。把杆不得碰到缆风绳。
16、井架吊篮内严禁乘人.
17、井架进行保养维修工作时,必须停止使用。
18、井架的平撑、斜撑、缆凤绳等严禁随意拆除。
19、拆除井架，应先设置临时缆风绳.遇设有两层缆风绳的井架，应对下层缆风绳采取可靠的安全措施后，方可拆除顶层缆风绳.
20、搭拆井架要设警戒区，并指定专人负责，操作人员必须穿戴安全带、安全帽。

一、编制依据
1、依据《建筑地基基础工程施工质量验收规范》GB5 2-2002编制。
2、依据《混凝土结构工程施工质量验收规范》GB5 4-2002 编制.
3、依据《龙门架及井架物料提升机安全技术规范》JGJ88—2021。
4、依据《建筑卷扬机安全规程》GBI3329-91.
5、依据《建筑施工安全检查标准》JGJ59—99。
6、依据依据本工程物料提升机基础施工图纸.
7、依据物料提升机使用说明书.
8、根据《建筑垂直运输机械技术管理文件汇编》编制
二、工程概况
  1、工程简况
4#楼总长79m，总宽22m，建筑面积13370。83m2（其中地下部分869.26 m2)，主楼:地下一层、地上十三层剪力墙结构，商铺（库房）：地上二层（地上一层），框架结构，主体总高度41。85m，室内外高差为0。3m，21、22轴间设400mm宽变形缝。
一层为车库、商铺，二层为商铺,三～十三层均为住宅，地下室层高2.8m，一层层高4。2m，二层层高3。9m，其余层高为3。0m.
2、物料提升机概况
(1）地基处理
物料提升机由底座、卷扬机、导轨架焊合、附墙装置、顶梁、手摇起重机、多功能安全保护装置及吊笼等部分组成.
物料提升机基础下采用800㎜厚3：7灰土，由—1.2m回填至—0.4m，分层夯实回填至物料提升机基础底标高，物料提升机基础底标高为—0。4 m；基础底座采用500㎜厚C20混凝土,基础尺寸为2500×1566㎜。详见附后《物料提升机地基处理图》。
基础内预埋6根Ｍ14地脚螺栓，螺栓长0.5m,埋入基础内0.35 m，外伸0.15m.
(2)物料提升机设置及现场平面布置
物料提升机设置于4＃楼北侧A轴/33~35轴处，物料提升机高度为41。85 m；物料提升机与建筑物距离为2。2 m,详见附后《物料提升机现场平面布置图》.
三、物料提升机安装准备
1、物料提升机材料准备
底座、标准节、附墙杆、顶梁、吊杆、吊笼、卷扬机、钢丝绳、螺栓、扳手、安全保护器。
2、安装准备工作
(1)安装物料提升机前对底座、标准节、导轨架、卷扬机、附墙装置、顶梁、多功能安全保护装置、手摇起重机及吊笼的检查、验收，并做好记录；
（2）按物料提升机基础图开挖基坑，并固定校正底座，浇筑砼，使底座平整，偏差控制在允许范围内；
(3)准备龙门架与墙体连结的钢管材料;
四、物料提升机基础施工要点
1、物料提升机基础开挖施工要点
（1)首先确定物料提升机基础的位置尺寸，并根据物料提升机基础定位尺寸开挖物料提升机基础土方。
(2)物料提升机基础土方开挖采用人工开挖基坑，基础土方开挖完毕后,人工将基底清扫干净，将基底用蛙式打夯机夯实。
2、物料提升机基础灰土垫层施工要点
(1) 物料提升机灰土地基处理前将基坑内杂物清理干净，并检验回填土的质量，土壤干密度击实试验由施工现场试验测定含水率。
（2)土料采用由地基开挖出的土质,不得含有松软杂质,并应过筛,颗粒不得大于15mm，石灰采用熟化石灰，颗粒不得大于5mm。灰土按设计要求的3:7比例配制施工, 灰土采用拌合机拌和均匀,灰土颜色要一致,灰土地基分层铺填，每层虚铺厚度250mm，采用蛙式打夯机夯打密实。
（3灰土打夯时，自一端向另一端夯打，灰土打夯要一夯压半夯，夯夯相连,行行相接，纵横交叉.
（4）每层灰土铺填打夯密实后，采用环刀进行取样,测定压实后的土壤质量密度,符合设计要求后，方可进行上一层的铺土的施工，在最后一层灰土施工时,拉线找平，凡超过标高的地方，及时依线铲平。确保灰土表面的平整度.
(5）灰土垫层施工完后，进行地基承载力检验，地基承载力应大于0。15MPa，检验合格后，方可进行基础施工。
3、物料提升机混凝土基础要点
(1)物料提升机基础混凝土施工
物料提升机基础混凝土浇筑时，先使混凝土充满基坑内边角，然后浇筑中间部分，采用插入式振捣器振捣混凝土，要快插慢拔，均匀布点振捣.混凝土振捣时间为10～30秒，以混凝土泛浆及无气泡为准，避免过振跑浆，并在20～30min后对其进行二次复振。混凝土浇筑后应根据标高对混凝土表面进行找平，用刮杠找平，然后根据物料提升机基础预埋螺栓安装安装位置图进行预埋螺栓，确定螺栓的位置、标高后用木抹子搓平后混凝土表面覆盖塑料薄膜养护.
（2）物料提升机基础预埋螺栓安装
物料提升机基础预埋6根Ｍ24地脚螺栓,螺栓长0。6m,埋入基础内0.45m，外伸0。15m;根据物料提升机基础平面图预埋螺栓的位置，根据预埋螺栓的尺寸、位置,标高进行临时固定，然后检查预埋螺栓的位置、标高、尺寸准确无误后用钢筋头与预埋螺栓固定牢固后，用黄油涂抹螺栓丝头，用塑料布包裹预埋螺栓进行保护.
五、物料提升机安装拆除要点
1、物料提升机安装要点
物料提升机安装时先底座和卷扬机,依次标准节、导轨架、顶梁、卷扬机、附墙装置。
物料提升机基础底座安装前用水准仪抄平。
（1)物料提升机底座安装
根据物料提升机基础预埋的螺栓位置，对其物料提升机底座螺栓位置进行调整.然后进行底座安装，并用水平仪调平，然后将物料提升机底座螺栓拧紧，使底座与基础牢固连接。
（2）吊笼安装
①将吊笼放到底座上，装上吊杆及手摇起重机。
②将控制安全插块的钢丝绳系在可靠的建筑物的一侧的操纵手柄上.
（3）提升卷扬机安装
①将提升卷扬机固定到底座上，个连接螺栓必须连接牢固.
②卷扬机钢丝绳在卷筒中间位置，导轨架体底部的导向滑轮应与卷筒轴垂直，否则应设置辅助导向滑轮，并用地锚、钢丝绳拴牢。
③提升钢丝绳运行中应架起，使之不拖地面和被水浸泡.必须穿越主要干道时，应挖沟槽并加保护措施。严禁在钢丝绳穿行的区域堆放物料。
④离开架体安装的卷扬机，第一个导向滑轮与卷扬机的距离，对带槽卷筒要大于卷筒宽度的15倍，槽卷筒要大于20倍。
(4）物料提升机导轨架安装
①将标准节接头部位和连接螺栓涂适量的润滑脂。
②操纵手摇起重机，用自装吊杆将第一个标准节吊起，从吊笼上面将标准节徐徐放下,安装到底座基础上，将标准接与基础节螺栓固定拧紧。
③在第二个标准节上端装上顶梁，病用螺栓拧牢固。
④将卷扬机上钢丝绳从顶梁的两只导向滑轮上绕过，穿过吊笼上的滑动轮，固定在顶梁重量限制器的拉杆轴上。
⑤卷扬机钢丝绳用三只绳卡固定牢固。绳卡第一道设置在顶梁下120mm处，第二道分别设置在第一道绳卡下90mm处,第三道设置在第二道绳卡下90mm处。离套环最近的绳卡应尽量靠近套环，绳卡拧紧后不得损坏钢丝绳的钢丝和绳卡，当物料提升机使用一个月后，绳卡的螺栓都要重新拧紧。
⑥用自装吊杆起吊第二个标准节，装到第一个标准节上面,用螺栓固定好。将吊杆固定。
⑦安装其他标准节时依次上述进行安装。
(5）附墙架安装
物料提升机无附着时，导轨架的最大自由竖立高度为6m,物料提升机架设高度超过8 m时，导轨与墙体的连接采用安装夹墙管螺栓进行连接固定，将附墙架连接型钢用螺栓固定到导轨架体适当的部位的标准节腹杆上。物料提升机第一次附墙后,以后的附着间距为6-8m.
2、物料提升机拆除要点
物料提升机拆除应按与安装相反的顺序拆卸，先拆除附墙架、导轨架、
