《施工方案》编制控制程序
XXXXXX工程有限公司
编 号： GR-2-MA-08
页次/页码： 7/37
版本/修订： 01/00
批准 日期： 2006–12–15

施工方案编制控制程序
(可以直接使用，可编辑 优秀版资料，欢迎下载）
1目的
本程序对充分体现施工服务设计的施工方案进行了规定，明确了施工方案的编写、审核及批准等方面的程序,确保服务设计满足规定的要求。
2 适用范围
适用于公司电梯、智能化系统、热泵等楼寓设备的安装、大修、改造等工程项目服务的设计策划过程。
3 术语
《施工方案》：服务的设计开发在工程服务中体现为《施工方案》的编制，即为完成工程项目，满足合同要求和法律、法规要求进行策划.
4 职责
4。1总经理负责批准施工方案.
4.2营业部负责收集客户需求、工程特性。
4.3工程部负责收集施工图纸，现场勘测记录等,并对工程项目进行策划，编制《施工方案》。
4。4技术部负责收集相应的法律法规和行业标准、协助编制施工方案，并对《施工方案》负责审核和技术交底。
4。5相关部门参与施工方案的评审。
5 程序(应完成策划和制定的工作）
5。1 工作流程:见附件
5.2 编制《施工方案》应做下列准备工作：
(1)接收工程施工服务合同、协议或其它双方约定事宜的相关资料,了解工程的特性和要求(顾客要求）；
（2) 根据工程特性和要求，收集相应的法律法规、行业技术标准和施工技术文件；
（3） 收集工程施工图纸，接受设计技术交底，参加图纸会审/设计交底；
(4) 明确施工现场相关方的各项要求；
（5) 进行现场勘测，做好勘测记录；
(6)学习、理解施工方案的编制规范；
（7）明确项目负责人。

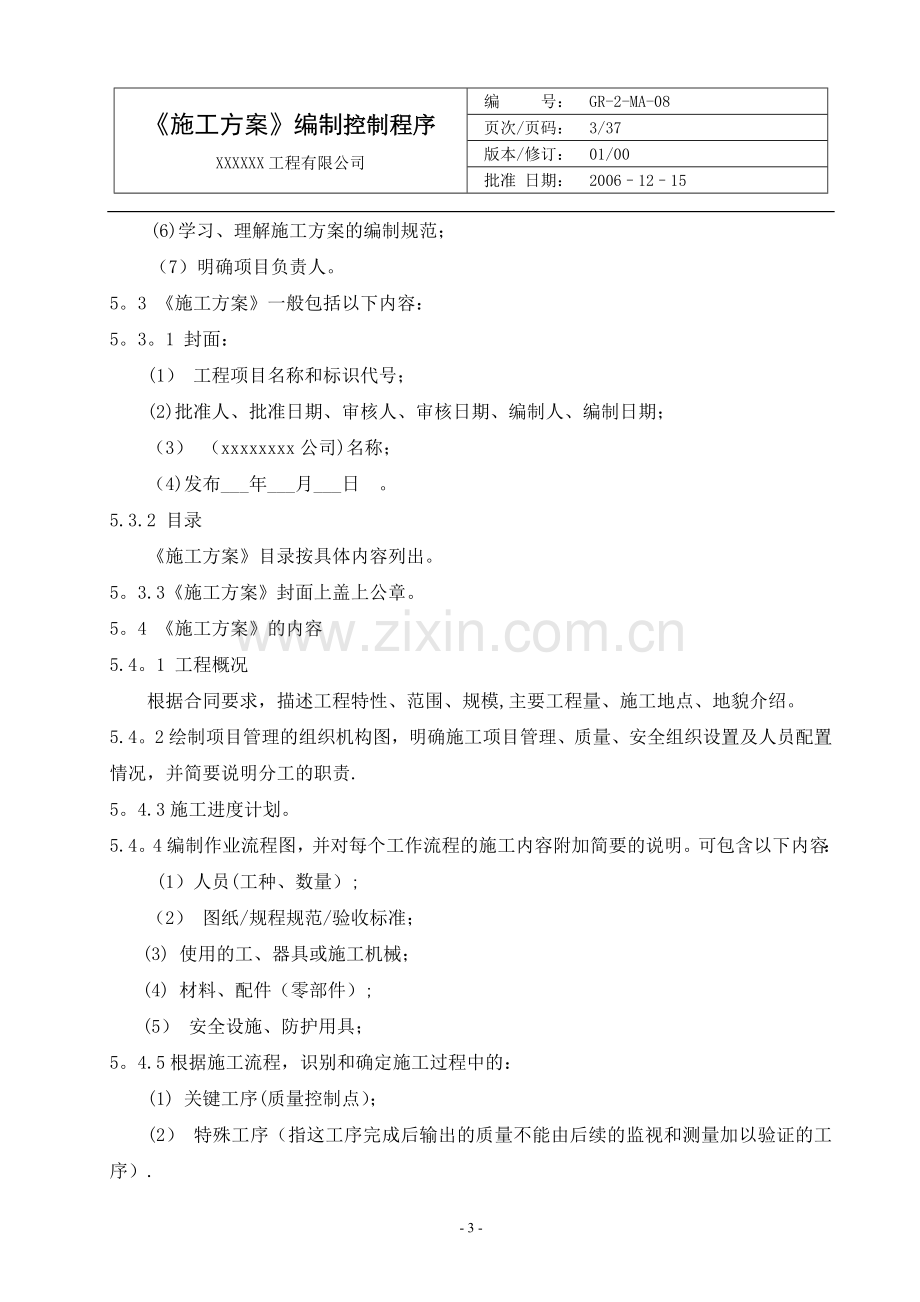

5。3 《施工方案》一般包括以下内容：
5。3。1 封面：
(1） 工程项目名称和标识代号；
(2)批准人、批准日期、审核人、审核日期、编制人、编制日期；
（3） （xxxxxxxx公司)名称；
（4)发布___年___月___日　。
5.3.2 目录
《施工方案》目录按具体内容列出。
5。3.3《施工方案》封面上盖上公章。
5。4 《施工方案》的内容
5.4。1 工程概况
根据合同要求，描述工程特性、范围、规模,主要工程量、施工地点、地貌介绍。
5.4。2绘制项目管理的组织机构图，明确施工项目管理、质量、安全组织设置及人员配置情况，并简要说明分工的职责.
5。4.3施工进度计划。
5.4。4编制作业流程图，并对每个工作流程的施工内容附加简要的说明。可包含以下内容：
(1）人员(工种、数量）;
（2） 图纸/规程规范/验收标准；
(3) 使用的工、器具或施工机械；
(4) 材料、配件（零部件）;
(5） 安全设施、防护用具；
5。4.5根据施工流程，识别和确定施工过程中的：
(1) 关键工序(质量控制点）；
(2） 特殊工序（指这工序完成后输出的质量不能由后续的监视和测量加以验证的工序）.
5.4。6编制工程的检验试验计划，明确以下内容:
(1) 质量验收准则（即验收标准规程规范名称及代号、合格的标准数据）；
（2） 验收中使用的检验或试验的设备；
（3） 验收的环境(如温度、湿度）要求；
（4） 验收：自检、互检和专检的责任人；
5.4.7明确安全、环境保护、文明施工控制措施。
5.5施工方案的评审
根据5。1的流程图,工程部应组织营业部、技术部、采购部、质安部等部门采取会议或会文形式进行评审，以保证施工方案的内容满足规定的要求，并且公司具有足够的能力实施。对于评审中提出的问题应制定必要的措施.工程部保持评审记录及措施记录。
5。6 施工方案的批准
总经理负责施工方案的批准.
5.7施工方案的确认
由营业部会同顾客对施工方案进行确认。
5。8施工方案的更改控制
一旦设计的输入条件发生变更,工程部相应作设计变更,但变更的设计必须经过重新评审和确认。
5.10以上记录均由工程部存档。
6 本程序相关的文件
6。1 质量管理手册
6。2 工程设计的图纸、设计文件和设计修改通知单、图纸、会议记录
6。3 工程合同或协议
6。4 国家或地方的法律、法规/条例和行业技术、质量验收规程规范
6.5 仪器设备使用、维护手册
7 本程序实施的记录
7。1 《项目负责人委托书》 GR－4－EN—-02
7.2 《地盘前期跟踪和联络记录表》 GR－4－EN—-07
7.3 《施工方案》 GR－4－EN-—03
7。4 《施工方案报审表》 GR－4－EN——04
7。5《施工方案评审/确认表》 GR－4－EN-—05
归档、工程实施
no
Yes

更改
用户确认
任务分配
施工方案编制
评审
输出（施工方案、图纸等）
顾客需求
工程项目策划
no
Yes

满足输入要求
《施工方案》编制工作流程

- 7 -
十、施工测量
(一）、轴线控制
1、建筑物定位依据甲方提供的控制点引测至施工现场，复核无误后，由甲方、技术负责人检查正确方可进行下一步轴线放线工作.
 2、基础施工时，设轴线控制桩（龙门桩），将轴线寄于控制桩上，施工时按轴引测，并加以砼保护。
3、上部结构施工在横向设二道、纵向设四道轴线控制线,采用经纬仪结合准砣，将控制轴线投测在施工层上,在施工层上依据控制轴线，引测各轴线位置。
4、结构施工期间，测量各层结构外缘至形心控制网的实际尺寸，综合分析，确定整栋建筑的垂直度偏差，要求全高偏差不大于10mm。外装饰时，用经纬仪控制建筑物的外墙各个大角的垂直度,要求全高偏差不大于10mm.
（二）、标高控制
１、现场设二个永久性水准点，基础标高直接从水准点引测至施工层面。一层以上标高从建筑物对角外柱上，设二个+0。5m基准标高点,用30m钢卷尺引测至施工层,用水准仪操平.
２、结构施工期间，检查层间标高和全高标高,全高标高偏差控制在±10mm以内。装饰前，将各层楼面0。5m高度标高引测至各房间内作为地面操平的依据。
三）沉降观测
 1、利用三个永久性水准点，在建筑物的上设置沉降观测点.
２、结构施工过程中，每施工完一层进行一次沉降观测；结构封顶后，每半个月观测一次；粗装饰完后，每一个月观测一次，直至竣工时将观测结果及观测点一并移交给业主.
十一、基础施工
1、土方开挖
2、夯扩基础施工
4、土方回填
砼基础施工完工以后并经检验合格后回填，回填料为粘土（有机杂质含量不大于5％）， 回填土分层夯实,每层虚铺厚度不大于300mm，压实系数不小于0。93 ，回填试验采用环刀法结合试验测定。
十二、主体结构施工
1、 施工程序：见下页(每一层）
2、钢筋施工（严格按照03G101有关规定施工）
 ⑴  钢筋车间设于现场，钢筋一般采用对焊接头,机械制作.设对焊机、弯曲机、切断机及冷拉调直机。
⑵ 钢筋原材料和钢筋半成品堆场分设，各种规格、型号的钢筋分类堆放,并挂牌、作好标识。钢筋车间在结构封顶后撤除。
⑶  钢筋进货要选择正规厂家，用量大的钢材规格可分批进场，用量少的钢材规格要一批进足货，每批钢材都要有出厂合格证.
 ⑷  施工层竖向钢筋现场接头：Φ16以上的竖向钢筋采用两台电渣压力焊机对焊接头，Φ16以下的采用绑扎接头，要按图纸或规范要求错开接头位置。
⑸  为确保柱筋位置正确，在梁钢筋绑扎成一整体后，加焊柱主筋的限位箍筋。次梁主筋应置于大梁主筋之上。
⑹ 核心截面处柱箍为了便于绑扎，可制成开口箍,绑扎后搭接焊接，搭接接头为10d,次梁主筋置于相应主筋之上。 现浇板内罩筋及双层钢筋均设架立钢筋。梁内双层钢筋之间设Φ25钢筋头确保钢筋间净距。
⑺  钢筋保护层一般采用M10砂浆块作垫块。
 ３、模板施工
⑴  柱模板采用覆膜竹夹板模板,60×80木枋加强，间距不大于250mm，每隔600mm加一道柱箍；柱边长在600~900 mm时应加一道对拉螺杆。柱模一次装至板底，在下部一侧留清扫口，清扫口在浇砼前封闭;大于2。5m高的柱模在其中部一侧留浇注口，在浇灌砼时采用串筒下料。
柱模板图详下图
⑵梁模采用SP-70模板，梁高为600~900mm的应加设一道对拉螺杆；跨度大于6m的梁，底模按3‰起拱。
⑶ 板模采用S=12mm厚覆膜竹夹板加40×60＠300木搁栅。 支模架采用Φ48×3.5钢管排架，主梁立杆纵向间距900—1200mm ，排木下加双扣.每步架高不大于1500mm。
⑷ 楼梯采用覆膜竹夹板，对楼梯施工中存在的踏步尺寸不准及容易踏坏,采用封闭式支模方法解决该问题，使楼梯整体性及外观质量好，楼梯踏步和底面光滑平整，踏步高度一致。 梁及楼梯模板详下图
⑸ 梁柱接头处模板采用定型模板，一次组装成型，柱模拆模时，梁柱接头模板不拆，与梁模浇灌砼后同时拆除。可确保梁柱接头顺直、美观,不出现接头现象。
４、砼施工
⑴  严格选择原材料，水泥选用大厂生产优质普通水泥或矿渣砼施工水泥，选择级配良好、洁净的河砂及卵石，根据设计砼强度及抗渗等级进行砼试配,优化配合比设计.

⑵  采用2台JZ500型砼搅拌机拌制砼，每盘搅拌时间不少于1.5分钟.后台设吊磅计量装置，保证砂、石计量准确， 外加剂掺入采用专用容器计量，合理确定投料顺序，砼运输采用塔吊。
 ⑶  砼内掺入早强型减水剂和粉煤灰,以改善砼拌和物的性能，提高砼施工质量和早期强度。
⑷  严格按照施工配合比拌制砼，定时对砂石的级配和含水率进行检查,对砼拌和物的泌水率、坍落度进行检查。
⑸  楼（屋)盖梁板砼浇捣方向，为由北到南路线浇捣,沿次梁方向，砼运输道采用工具式架凳二路搭设（用钢管架设，不得落于钢筋上)，砼运输道满铺竹架板.
⑹  现浇板辅以平板式振动器振捣，并用水准仪跟踪操平，操平点每2m见方内不少于一点，泥工压平刮糙。钢筋密列处及薄壁构件采用D50振动器振动捣.
⑺  梁砼均按砼自然形成的坡度斜向分层（分层厚度300mm），一次到顶，在坡顶和坡脚及中部分及时振捣。柱砼采用分层浇捣，一次到顶。浇捣时，设专人跟踪看模及振捣情况。
⑻ 同强度等级砼试块每班（8小时)留置一组， 且每一百盘不少于一组，试块采用标准养护;楼(屋）盖留置一组与结构同等条件养护的试块，以检验结构实际强度，确定拆模时间。此项检验由公司科研所负责。
⑼ 砼采用浇水养护，气温高时的当阳面覆盖草包，定人定时，以确保砼表面不发生脱水现象，养护时间一般取14天。
⑽ 浇砼前清除施工缝表面浮浆及杂物，浇砼时先在施工缝表面铺一层（20—50mm ）与砼同配比的水泥砂浆。
5、砌体工程
 ⑴ 砌筑前弹线，在砼柱上画立皮数杆采用双面挂线砌筑,每日砌筑高度以一步架为宜.
 ⑵ 填充墙砌体在相应楼层砼结构施工完后插入进行，梁模以下三皮砖待其砼结构拆模后补砌,可加快工程进度。最后一皮砖用红砖侧砌顶紧梁底。待硬化后，梁下、墙上加设对称硬木尖＠500，以防抹灰后墙体开裂。
 ⑶ 砂浆内掺FM-1型外加剂，确保砂浆和易性，红砖隔夜湿水，严禁干砖上墙.
⑷ 墙体拉结钢筋必须按设计或规范要求留设，为便于拆模，拉结筋留设时，可只伸出柱面100-150mm,在砌筑前再焊接接长，焊缝长度不少于60mm，焊缝厚度4mm.
⑸ 确保砂浆饱满度在85％以上， 并按规定留置砂浆试块，对于水泥砂浆砌体加强养护，养护时间不少于7天。
⑹ 木门框采用“先塞口&8841；
十三、脚手架工程
１、施工外脚手架，在结构施工阶段采用双排钢管外脚手架,在装饰阶段利用结构施工脚手架改搭为装饰脚手架。
２、外脚手架临空面采用密眼安全网全封闭，并悬挑架板围护，施工出入口及通道设双层安全防护棚。
    ３、室内装饰对于层高大于3.6m的则采用满堂红脚手架，小于3。6m则采用工具式脚手架。
4、搭设时每隔20m加斜撑一道，安装时要特别注意纵横支撑、剪刀撑的布置及与墙面的拉结,以确保脚手架的稳定。脚手架的搭设必须保证安全，脚手架应具有足够的刚度和强度及稳定性，并设置扶手，脚手架的支撑点必须有足够的强度，保证不得下沉，按规范要求，脚手架上的均布荷载不得超过270Kg/m2，集中荷载不得超过150Kg/m2。
5、因本工程高度达到22。5m,外脚手架须注意防雷,采取的防雷措施是：用接地装置与脚手架连接,每隔30m设置一处。按规范要求,最远点到接地装置脚手架上的过度电阻应不超过10Ω。
    6、砌筑用内脚手架：本工程采用双梯式内脚手架。
7、竹架板采用侧编竹架板,竹架板必须具有足够的刚度和强度，其跨度和长度应适当，挠度不能过大.脚手架的宽度为2。2m。
十四、屋面防水工程
屋面防水施工人员应选择细心、责任心强、经验丰富且受过专业训练的施工队伍,本工程屋面防水施工由我公司专业施工队伍——防水施工队承担，可保证屋面防水质量。在每道工序施工前应进行技术交底.
(一)基层处理
    基层必须清理干净,无浮浆及杂物，在找平层施工前一天用清水冲洗，并保持湿润但无积水。然后按＠1500mm左右顺排水方向2%的坡度塌饼冲筋，按1：6水泥焦渣拌合（焦渣过筛),摊铺平整，用木拍子拍实。
   （二）找平层施工
    １、先将基层清扫干净，砂浆内宜掺水泥用量3％的防水粉，刮压平整，施工完后用流水检验确保无积水现象。
    2、水泥砂浆找平层施工完12h后，应洒水养护。
    3、找平层施工完后在下道工序开始前应刷冷底子油一道，热沥青玛脂二道。
   （三）三元丁橡胶防水卷材施工
卷材的铺贴：卷材铺贴前应先熬制好胶和清除卷材表面的撒料。胶中的化学成分应与卷材中成分相同。由于本工程的排水坡度为2.5%，可采用平行于屋脊方向铺贴。
平行于屋脊方向铺贴时，是由檐口开始，两幅卷材的长边搭接应顺流水方向，搭接宽度下层为50mm，面层为70mm，短边搭接应顺主导风向方向,搭接宽度下层为100mm，面层为120mm，其接缝应特别用胶封严。上下层的接缝应相互错开，缝距不少于250mm。
(四）刚性屋面施工
1、干铺彩条布一层后，面层加铺Φ4＠200钢丝网.钢筋应按照屋面分隔缝(纵横间距6—8m）分块绑扎。防止块与块之间钢筋相连。为了确保钢筋位置准确，要加密砂浆垫块,或者用小钢管架起钢筋。
2、钢丝网绑扎完后，浇灌细石砼，并应按照分格缝要求分格。最后用油膏嵌缝。
3、刚性层砼内掺膨胀剂，它可阻止砼内毛细孔连通,达到防水效果。我公司在多项工程中成功应用该技术。
4、面层施工完后,采用浇水养护,养护时间不少于7天。

（五）防水检查：
    １、防水材料要有出厂合格证，并作性能试验，不合格材料坚决退场。
２、屋面防水层每做好一层注意保护。且要做好隐蔽验收记录.屋面做好后进行试水检验,遇到大到中雨时，还要注意观察雨水管排水情况。观察次数不少于3次。

下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬！特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候,“明师之恩，诚为过于天地，重于父母”,对吴老师的感激之情我无法用语言来表达,在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待,和睦共处,不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记.）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!

最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的,会好好工作回报社会的.

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改,都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪.这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运",因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记.)的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦,对了，我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！!
）查看更多与本文《高中生开学自我介绍》相关的文章。

重庆海博建设有限公司
施工噪声污染控制专项施工方案
空港新城特勤消防站

颜小波
［日期］

目 录
一、编制依据 2
二、工程概况 2
四、噪声污染控制管理岗位职责 3
五、噪声的危害 4
六、施工噪声的控制措施 4
七、人文关怀措施 7

一、编制依据
为认真贯彻落实市政府关于严格控制城区施工噪声污染的有关要求，保证本工程施工工期，进一步加强建筑工地文明施工，依据:
1、本工程施工图纸；
2、国家、省、市的有关建设工程法规与文件；
3、国家、省、市有关建设工程的施工及验收规范、标准;
4、国家、省、市有关建筑施工的安全技术规范、标准及文明施工的规定；
5、我项目部队管理手册、程序文件、工程管理条例、作业指导书等有关文件；
6、中国建筑工业出版社出版的《建筑施工手册》等参考文献；
编制此施工方案。
二、工程概况
本工程重庆市空港新城建设投资（集团）有限公司投资建设的空港特勤消防站项目，该项目位于重庆市渝北区空港新城春华大道与顺义路交接处。本工程拟建建筑物包括：一栋消防站执勤楼、一栋训练塔、三栋器材库，总建筑面积约为9293.25平方米。
执勤楼工程结构类型为框架结构，地上5层，檐口最高标高为20。700m，建筑面积4017。08平方米。
训练塔工程结构类型为框架结构，地上10层，局部11层，檐口最高标高为38。900m,建筑面积1180.47平方米.
器材库工程结构类型为框架结构，1号器材库地上2层，檐口最高标高为12.200,2号器材库地上2层，檐口最高标高为13.150m，3号器材库局部吊一层，地上2层.檐口最高8。900m，器材库占地面积为4095.70平方米.
三、施工噪音污染防治保证体系
在本工程施工中,成立以项目经理为核心，以施工工长、技术负责人为骨干的施工噪音污染防治小组。明确项目经理为施工噪音污染防治的第一责任人，负责施工噪音污染防治的组织实施。本工程施工噪音污染防治保证体系如下：
公司安全文明施工管理部
区环保管理局
项目经理
施工现场管理人员
施工现场各劳务班组
施工现场

四、噪声污染控制管理岗位职责
1、项目经理
履行承揽合同要求，制定噪声管理目标，健全管理组织，配备必要资源，对工程噪声环境管理全面负责.
贯彻执行务项有关环境管理的法令、法规、标准和制度,落实噪声管理措施和资源的配置。
项目经理负责噪声管理工作的领导，全面管理项目的噪声预防。
2、项目技术负责人
全面执行环境噪声控制措施。
检查分包队伍的资质证明、证书,与分包队伍签定噪声管理协议。
组织对职工的噪声管理教育培训工作。
定期检查各项噪声管理记录。
直接负责项目噪声管理工作，协助项目经理项目的噪声预防。
3、项目工长
预防噪声污染,保证噪声达标排放。
负责施工现场内的临时降低噪声和改造。
噪声的治理和监控工作.
五、噪声的危害
在建筑工地生产过程中，存在着多种音调，无规律的杂乱声音，这些声音不公对工作听觉系统的损害，还可能造成职业性难听，而且对神经、血管系统也有不良作用.
在建筑工地噪声的危害主要有以下三种：
1、职业性耳聋：呈浙进性听力减退，直到两耳轰鸣和听觉失灵；
2、爆炸性耳聋：是指一次高强度的噪声，引起的听觉损伤；
3、噪声对人体其他功能的影响，除影响听力系统以外还可能引起植物神经紊乱,胃肠功能紊乱等。
噪声可以引起听力减退，这种减退是渐近性的，人初期进入噪声环境中，常感到听力减退、烦恼、难受、耳鸣等，少数人可能有前庭症状，如眩晕、恶心或呕吐，这些症状在脱离噪声环境后即可缓解或消除，还有可能引起高血压、心脏病等，噪声还会分散人们的注意力，所以往往造成各种意外事故的根源。
六、施工噪声的控制措施
1、进场前与建设单位取得联系，在环保部门指导下，订立协议,明确各方权利和义务，施工过程中尽量避免夜间施工，无法避免时，需争得环保部门同意，且办理夜间施工许可。
2、现场施工机具要经常检查维修，保持正常运转。采取有效措施，尽量降低噪音强度等级在建筑施工场界限值规定以内。
施工阶段
主要噪声源
噪声限值(分贝）
昼夜
夜间
桩基
悬挖机、空压机
≤70
禁止施工
结构
商品砼泵车、振捣棒、砼罐车、电锯等
≤70
≤55
装饰
电锤、电锯、电刨等
≤70
≤55
注：表中所列的噪声限值为施工场界处的噪声值；
昼间为6：00—22：22，夜间22:00—6：00。
3、夜间加班使用有噪声源机具施工时,要遵守当地政府的规定,提前向环保部门办理申报手续。
4、休息好施工作业时间的安排，对噪音较大的施工作业，尽量安排在白天当班，减少扰民,做到不影响周边人员的生产和生活。
5、噪声超过55DB的工作一律安排在早上6点至晚上10点进行，各种木材、金属的切割工作一律在现场的作业棚内进行，作业棚塔成封闭式。混凝土浇筑最迟在下午6点开始，保证4小时内完成浇筑。
5。1、砼施工噪声的控制
混凝土振捣时，禁止振钢筋或模板，做到快插慢拔，并配备相应人员控制电源线及电源开关,防止振捣棒空砖.振动棒使用完后，应及时清理干净并进行保养。
砼浇注过程中，加强对混凝土的施工管理，及时进行监测（根据日常经验），对超过噪声限值的混凝土泵及时进行更换。
加强对混凝土泵、砼罐车操作人员的培训及责任心教育，保证混凝土泵、混凝土罐车平稳运行、协调一致,禁止乱按喇叭。
5.2、模板、脚手架工程噪声控制
支拆模板、脚手架时,必须轻拿轻放，上下、左右有人传递,严禁抛掷。
模板在拆除和修理时，禁止使用大锤敲打模板，以降低噪音.
设置木工加工棚,并对木工棚进行一定围挡封闭处理,以降低噪声。
木工作业由木工班组长、架子工班组长在工作前进行要求,由模板责任工程师监督施工班组实施。
5.3、机电工程噪声控制
材料的现场搬运应轻拿轻放，严禁抛掷，减少人为噪音。
现场加工应在室内进行，严禁用铁锤等敲打的方式进行各种管道或加工件的调直工作.
本项控制工作由机电班组长在施工前进行要求，由机电责任工程师监督施工班组实施。
5.4、木工机械的噪声控制
木工棚四周用细木工板进行封闭,并且封闭严密，以便减少扬尘和噪声。
木料或木板在切割时，采用低噪声木工切割机或电刨空转。切割机或电刨用完后，应及时清理干净并进行保养。
木工机械的噪声控制工作由木工班组长在工作安排中进行要求，由木工责任工程师监督施工班组完成。
5.5、混凝土搅拌机、砂浆机的噪声控制
混凝土搅拌机、砂浆机棚四周用木工板进行封闭，并且封闭严密，以便减少扬尘和噪声.
混凝土搅拌机、砂浆机在搅拌混凝土或沙浆时，配备相应人员控制电源线及电源开头，防止混凝土搅拌机、沙浆机空转。混凝土搅拌机、沙浆机使用完后，应时清理干净并进行保养。
混凝土搅拌机、沙浆机施工机械的噪声控制工作由混凝土班组长在工作安排中进行要求，由混凝土责任工程师监督施工班组完成。
6、在施工现场设隔音围档，将施工区和生活区分隔开,达到减少施工扰民，加强施工现场管理,保护原有绿地的目的.
7、噪音控制目标、指标
由施工员和班组长负责实施施工过程中的噪声控制，由项目技术员负责噪声控制情况的检查和噪声的监控与监测工作。
7. 1、控制措施自2015年4月25 日开始实施，对整个施工过程全过程监控.
7.2、项目由技术员负责在每个施工阶段开始后3日内和进入正常状态对施工噪声各测量一次。当施工阶段跨度超过一个月时，应每个月测量一次(分昼夜两种情况）。
七、人文关怀措施
施工现场设置群众接待室,指定环保联络员，及时处理周围居民的投诉。定期走访周边的居民区,倾诉群众诉求，发布公开信告知施工内容、施工时间及采取减少噪音的具体措施，争取周边群众的谅解。

施工导流方案

编写：

校核：

批准：

2011年10月
施工导流方案
1。目的
为使整个工程能够顺利实施，协调施工且每个阶段处于受控状态,实现总进度要求，特制定本方案。
2. 描述
2。1 概述
毛里求斯位于热带气候带边缘以南20°，以东57°左右。毛里求斯是一个孤岛，其气候属于热带海洋性气候。整个岛屿的地形特征对降雨量有较大影响。由于该岛地形和地理位置的因素，属于亚热带气候。一般情况下，一年分两个不同的季节。夏季从11月～次年4月,该季节温和多雨，会出现热带气旋；其中,2月是最潮湿的月份。冬季从5月～10月，该季节凉爽干燥。通常，10月是最干燥的月份。然而，如果发生严重干旱，11月和12月，即雨季来临之前,将是一年中最干旱和干燥的月份。GRNW集水区年均降雨量范围为：沿海地区1200 mm左右到中部高原地区3400mm.
2。2导流程序
根据坝址区地形、招标文件提供的地质条件、水文条件及枢纽布置等,本工程采用两期导流的施工方式。一期导流为开挖右岸导流明渠过流，截断原河道， 基坑全年施工。二期导流为封堵导流明渠，利用溢流坝底孔泄流，在一个枯水期填筑土石坝段至高程379.00m以上;汛期利用溢流坝底孔和预留在5＃坝块376.00m高程的缺口联合过流。大坝施工导流程序及规划见表1。
表1 施工导流程序表
施工分期
施工时段
导流标准
流量
(M³/S）
挡水建筑物
泄水建筑物
施工部位
一期导流
2011年12月～2012年4月
全年20％
30
导流明渠上下游预留土坎
原河道
导流明渠
2012年5月～2013年6月
全年5％
53
一期上、下游围堰
右岸导流明渠
溢流坝、土石坝段
二期导流
2013年7月~2013年11月
5月至11月时段5％
9.1
二期上、下游围堰
底孔
土石坝段、溢流坝段
2013年12月～2014年4月
全年5%
53
坝体
底孔和溢流坝段预留缺口
溢流坝段、土石坝段
2014年5月~2014年7月
5月至11月时段5%
9.1
坝体
底孔
大坝未完工部分
2。3导流建筑物设计洪水标准
2.3.1 一期导流标准
根据招标文件提供的资料,导流明渠开挖计划安排在2011年12月～2012年4月进行，导流明渠施工期防护标准采用汛期20%（5年一遇)，其相应流量为Q=30m³/s。
一期围堰采用河床全年土石围堰挡水，右岸导流明渠过流的方式.围堰挡水标准为全年5%(二十年一遇洪水），相应洪水流量为Q=53m³/s。
2.3.2 二期导流标准
（1） 2013年5月～2013年11月，采用导流明渠枯期围堰挡水,溢流坝底孔过流的方式。围堰挡水标准为枯期5%（二十年一遇洪水），相应洪水流量为Q=9。1m³/s。
（2） 2013年12月～2014年4月利用土石坝和溢流坝挡水,溢流坝底孔和预留缺口联合过流。挡水标准为全年5％（二十年一遇洪水）,相应流量为Q=53m³/s。
2.4 围堰设计
2.4。1 一期围堰设计
一期围堰设计挡水标准为全年5％(二十年一遇洪水)，相应流量为Q=53m³/s。
2.4.1.1 导流明渠设计
根据现场地形条件，导流明渠进口高程取358.40m，出口高程取354.80m。
导流明渠临界水深计算:

式中:
——临界水深；
-—设计流量，取 53 m³/s;
b——渠道底宽,b=10 m；
m-—渠道两岸坡度，均为1：1。0；
i—-设计渠底坡度,设计底坡为0.013；
n——渠道糙率，取n=0.03；
经计算,=1。2m，导流明渠进口水位高程为359.60m。
2.4。1.2 上游围堰设计
上游围堰距导流明渠较近,因此上游围堰堰前水位取导流明渠进口处水位；依据安全超高标准,堰顶高程取361.10m。堰顶轴线长度为66.0m,堰顶宽度为9。0m;围堰坡比为迎水面1:2.0，背水面1：1。5。上游迎水面护坡采用块石护坡，护坡厚度0。5m；块石粒径为0。1m～0.5m。上游围堰布置单排帷幕灌浆，孔距1.5m,帷幕灌浆深入基岩1。0m。
2。4。1。3 下游围堰设计
下游围堰堰前水位高程356。00m，依据安全超高标准，堰顶高程为357。50m，堰顶轴线长度为165.00m，堰顶宽度为9。0m；围堰坡比为迎水面1：2。0，背水面1：1.5。迎水面采用块石护坡，厚度0.5m；块石粒径为0.1m～0。5m。围堰布置单排帷幕灌浆,孔距1。5m,帷幕灌浆深入基岩1.0m。
2。4.1。4 纵向围堰设计
纵向围堰为明渠开挖时预留的土坎,上、下游坎顶高程分别与上、下游围堰顶高程相同, 纵坡为1.3％，堰顶宽度9。0m，两侧坡比为1：1.0，迎水面采用块石护坡,背水面坡脚设截水沟.
一期围堰具体结构型式,详见《一期导流平面布置图》,《一期上游围堰剖面图》, 《一期下游围堰剖面图》，《一期右岸导流明渠剖面图》。
2.4.2 二期围堰设计
2。4.2。1 二期围堰水力学计算
二期围堰布置在右岸导流明渠上下游、坝体以外，导流标准采用枯期5月至11月二十年一遇洪水，相应流量为Q=9。1m³/s。设计采用溢流坝底孔过流。
底孔过流能力计算：
；
式中：
-—设计过流流量，9.1 m³/s；
——管道流量系数，取0.8；
A——管道断面面积，出流孔径为1。4m，则A=1.539m2;
-—自由出流时为孔口中心处的作用水头。
经试算，上游水头H0=3.1m时,其过流能力为9.6m³/s，大于9。1m³/s,满足过流能力。
因此：上游水位为358.6+3.1=361.7m。
2。4。2.1 上游围堰
根据计算，确定上游水头为3。1m时，堰前水位高程为361。7m,依据安全超高标准，堰顶高程取363.00m。围堰采用均质土石围堰结构形式，堰顶轴线长度为66.0m，堰顶宽度为9。0m;迎水面坡比为1:2。0,背水面1：1.5。围堰上游迎水面采用块石护坡,护坡厚度为0。5m，块石粒径为0.1m～0。5m。堰基采用粘土铺盖防渗。
2.4。2.2 下游围堰设计
水流经底孔至下游护坦后,水流迅速扩散，水位降低，施工期间满足河床水位不倒灌回基坑即可满足要求,因此暂定下游围堰顶高程357.50m,具体高程根据施工期间测量下游水位后确定。围堰采用均质土石围堰结构形式。堰顶轴线长约65。00m，堰顶宽度9。0m。围堰迎水面坡比为1:2.0，背水面1：1。5。上游迎水面采用块石护坡,护坡厚度为0.5m,块石粒径为0。1m~0。5m.堰基采用粘土铺盖防渗。
2。4。2.3 纵向围堰设计
二期纵向围堰利用溢流坝右侧混凝土挡土墙。为连接溢流坝混凝土挡土墙与上下游土石围堰，采用浆砌石挡墙分别向上下游延伸20。0m和10。0m.浆砌石挡墙与混凝土挡土墙采用细石混凝土连接.
二期导流围堰布置，请详见附图《二期导流平面布置图》,《二期上游围堰剖面图》，《二期下游围堰剖面图》，《浆砌石挡墙及门机保护围堰剖面图》.
2。4.2.4 联合过流设计
2013年12月至2014年4月，利用溢流坝底孔和溢流坝缺口联合过流。挡水标准为全年5%(二十年一遇洪水），相应洪水流量为Q=53m³/s。缺口预留在溢流坝桩号0+050～0+064坝段处，缺口宽度14.0m，缺口底部高程为376.00m；底孔中心高程为358.60m,管道直径1.4m。
联合过流能力计算：

式中：
——设计流量,53m³/s；
——底孔过流流量;
-—管道系统流量系数，取=0。8；
A-—管道断面面积,孔径为1.4m，则A=1.539m2；
-—自由出流时为孔口中心处的作用水头;
—-预留缺口过流流量；
B——缺口过水宽度，取B=14。0m;
--缺口以上的上游水头；
——侧收系数，取=0。32。
经计算,当预留缺口上游水头为1.5m时，即上游水位高程为377.50m时，底孔和缺口联合过流能力为54。3m³/s﹥53.0m³/s.考虑到安全超高，此时溢流坝其他坝段的高程不低于378.5m；左右岸土石坝段的高程不低于379.0m。
2.4。2。5 门机保护措施
2013年7月至2014年7月，此期间利用底孔和溢流坝预留缺口联合过流，设计最大流量为53m³/s。此时段在护坦左侧布置环形围堰保护门机。水流至护坦后水位迅速降低，水深约1。3m，因此设计门机保护围堰高2。0m。围堰采用编织袋土围堰形式，内填粘土心墙防渗。
2。5 截流施工
2。5.1 一期截流施工
2。5.1.1 截流时间与设计流量设计
根据招标文件水文资料，截流暂选择在2012年4月底，设计截流流量Q=5。1m³/s, 具体施工日期根据当时实际水情变化进行调整。
2.5。1。2 截流方式的选择
根据工程的实际地形条件和现有设备状况，截流方式选择单戗立堵单向进占方式
2.5。1.3 截流施工
截流时右岸导流明渠负责分流，根据现场河床地形及水文条件推断,导流明渠进口处底板高程低于截流时河床水位高程,并且截流时水量较小，因此截流时利用戗堤进占即可实现截流.
截流时,首先从左岸进行上游围堰的进占，下游围堰随后跟进，采用液压反铲挖装、自卸汽车装运左岸坝肩开挖料运至围堰端头，推土机推平等方法进行戗堤填筑,在上游戗堤合龙后再完成下游截流施工。
2.5。1.4 一期围堰施工
(1) 施工程序
明渠开挖随坝体开挖同时进行,开挖时由设计渠道的中部，向上、下游方向进行施工.施工程序为：清表→土方开挖→渠道防护。
堰体填筑采用进占法施工,施工程序为:覆盖层土方开挖→戗堤填筑→帷幕灌浆施工→围堰加高培厚→块石防护。
(2) 填筑料源
围堰所需填筑料采自导流明渠和一期基坑水面以上的开挖合格
