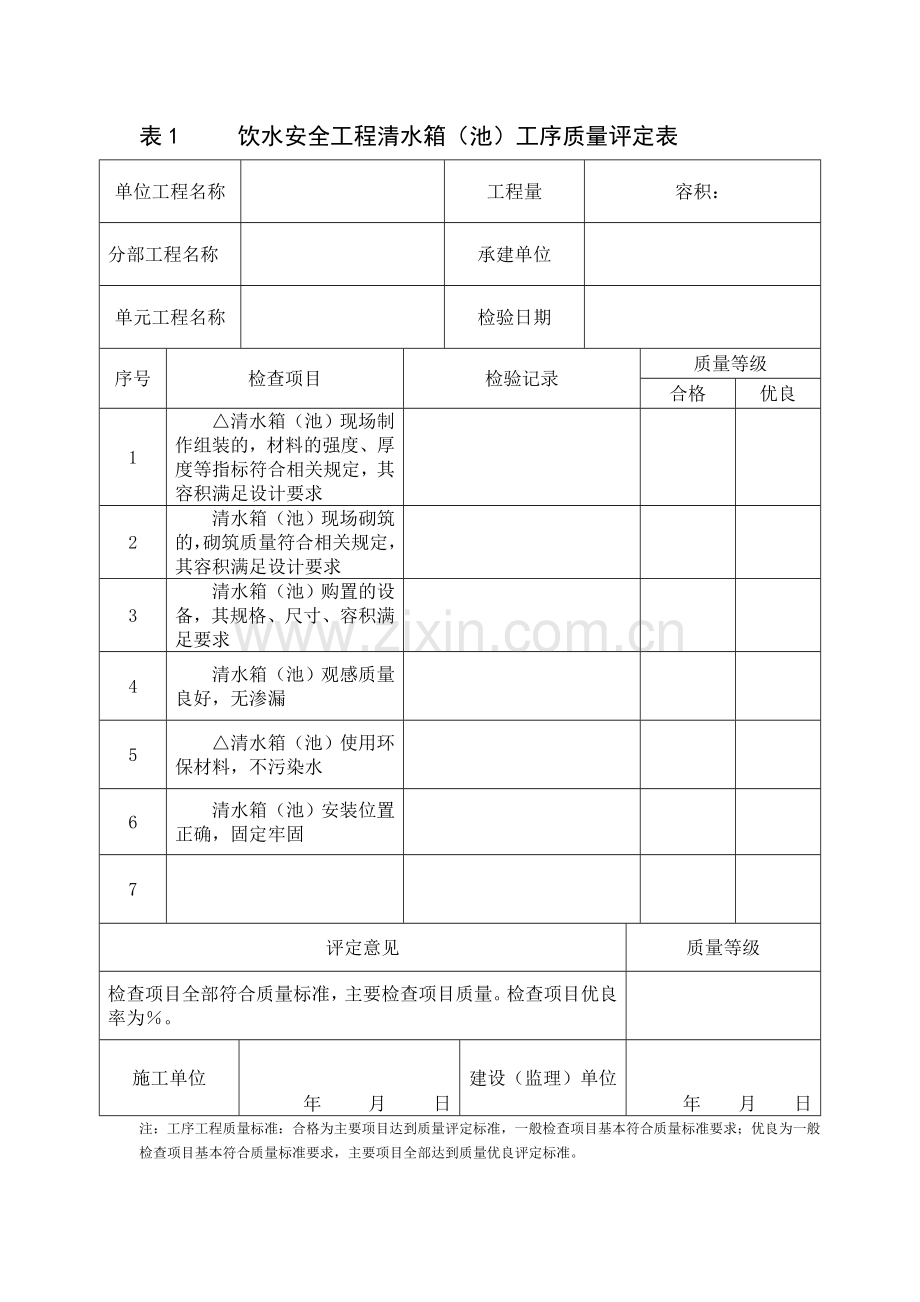

饮水安全工程供水设备安装单元工程质量评定表单位工程名称工程量干线： m 支线： m 分部工程名称承建单位单元工程名称检验日期序号主要工序质量等级合格优良 1 △清水箱（池） 2 曝气箱（池） 3 △水处理设备 4 压力罐、变频设备评定意见质量等级工序质量全部合格，主要工序质量。工序优良率为％。施工单位年月日建设（监理）单位年月日注：单元工程质量标准：合格为工序质量全部合格；优良为工序质量全部合格，优良工序达70％及其以上，且主要工序全部优良。表1 饮水安全工程清水箱（池）工序质量评定表单位工程名称工程量容积：分部工程名称承建单位单元工程名称检验日期序号检查项目检验记录质量等级合格优良 1 △清水箱（池）现场制作组装的，材料的强度、厚度等指标符合相关规定，其容积满足设计要求 2 清水箱（池）现场砌筑的，砌筑质量符合相关规定，其容积满足设计要求 3 清水箱（池）购置的设备，其规格、尺寸、容积满足要求 4 清水箱（池）观感质量良好，无渗漏 5 △清水箱（池）使用环保材料，不污染水 6 清水箱（池）安装位置正确，固定牢固 7 评定意见质量等级检查项目全部符合质量标准，主要检查项目质量。检查项目优良率为％。施工单位年月日建设（监理）单位年月日注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。表2 饮水安全工程曝气箱（池）工序质量评定表单位工程名称工程量容积：分部工程名称承建单位单元工程名称检验日期序号检查项目检验记录质量等级合格优良 1 △曝气箱（池）现场制作组装的，材料的强度、厚度等指标符合相关规定，其容积满足设计要求 2 曝气箱（池）现场砌筑的，砌筑质量符合相关规定，其容积满足设计要求 3 曝气箱（池）购置的设备，其规格、尺寸、容积满足要求 4 曝气箱（池）观感质量良好，无渗漏 5 △曝气箱（池）使用环保材料，不污染水 6 曝气箱（池）安装位置正确，固定牢固评定意见质量等级检查项目全部符合质量标准，主要检查项目质量。检查项目优良率为％。施工单位年月日建设（监理）单位年月日注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。表3 饮水安全工程水处理设备工序质量评定表单位工程名称工程量规格、性能分部工程名称承建单位单元工程名称检验日期序号检查项目检验记录质量等级合格优良 1 水处理设备规格、性能等指标符合使用要求，设备出厂合格证及产品的质量报告、说明书等资料齐全 2 △水处理设备采用的工艺应符合相关规定的要求，水处理设备级配必须以处理前水质化验报告为基础 3 水处理设备安装位置正确，固定牢固，垂直度、水平度满足规范要求 4 △处理后水质达到饮用水标准评定意见质量等级检查项目全部符合质量标准，主要检查项目质量。检查项目优良率为％。施工单位年月日建设（监理）单位年月日注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。表4 饮水安全工程压力罐、变频设备工序质量评定表单位工程名称工程量规格、性能分部工程名称承建单位单元工程名称检验日期序号检查项目检验记录质量等级合格优良 1 △压力罐设备规格、性能等指标符合使用要求，设备出厂合格证及产品的质量报告、说明书等资料齐全 2 压力罐设备安装位置正确，固定牢固，垂直度、水平度满足规范要求 3 △变频设备规格、性能等指标符合使用要求，设备出厂合格证及产品的质量报告、说明书等资料齐全 4 变频设备安装位置正确，固定牢固，垂直度、水平度满足规范要求 5 变频设备接地装置敷设符合相关规定评定意见质量等级检查项目全部符合质量标准，主要检查项目质量。检查项目优良率为％。施工单位年月日建设（监理）单位年月日注：工序工程质量标准：合格为主要项目达到质量评定标准，一般检查项目基本符合质量标准要求；优良为一般检查项目基本符合质量标准要求，主要项目全部达到质量优良评定标准。铸铁闸门安装单元工程质量评定表单位工程名称单位工程编号分部工程名称分部工程编号单元工程名称、部位单元工程编号项次检验（检测）项目设计值质量要求（允许偏差）检验（检测）记录评定（合格率）主控项目 1 出厂资料 / 完整、准确 2 安装工序质量 / 符合设计和规范 3 全封闭状态时密封面间隙一般项目 1 闸门外观质量 / 符合设计和规范 2 闸门涂装质量 / 符合设计和规范 3 门框对孔口中心 4 门框底面高程 5 门框底面两端高差 6 门框秘导轨垂直度 7 止水密封条表面粗糙度 8 隙紧面表面粗糙度 … 施工单位自评意见所有检查项目全部符合质量要求，主控项目检测点的合格率为 %，一般项目检测点的最低合格率为 %。单元工程质量等级评定为：（签字）年月日监理单位复核意见经复核，单元工程质量等级评定为：（签字）年月日注：所有检查项目全部符合质量要求，主控项目检测点的合格率为100%，一般项目检测点的最低合格率70%及以上且不合格点不集中，评为合格。一般项目检测点的最低合格率90%及以上且不合格点不集中，评为优良。水利水电工程门窗安装单元工程质量评定表单位工程名称宁津县2021年县级河道、涵闸及小型水库工程中央财政维修养护补助项目单元工程量分部工程名称新建管理房 XSLWH-1-F3 检验日期年月日单元工程名称、部位门窗工程 XSLWH-1-F3010 评定日期年月日项次项目名称施工检查记录主控项目 1 门窗质量品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式、型材壁厚、防腐处理及填嵌、密封处理应符合设计要求。 2 框和副框安装、预埋件安装必须牢固。预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。 3 门窗扇安装必须牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。 4 配件质量及安装型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。一般项目 1 表面质量表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连续。 2 框与墙体间缝隙应填嵌饱满，并采用密封胶密封。密封胶表面应光滑、顺直，无裂缝。 3 排水孔排水孔应畅通，位置和数量应符合设计要求。 4 项目留缝限值和允许偏差(mm) 施工检查记录门窗槽口宽度、高度 ≤1500 mm 2.5 ＞1500 mm 3.5 门窗槽口对角线长度差 ≤2000 mm 5 ＞2000 mm 6 门窗框的正、侧面垂直度 3 门窗横框的水平度 3 门窗横框标高 5 门窗竖向偏离中心 4 门窗框、扇配合间隙 ≤2 无下框时门扇与地面间留缝 4～8 施工单位自评意见自评质量等级项目法人（监理单位）复核意见核定质量等级主控项目全部达到标准。一般项目％的抽检处符合规定。施工单位名称宁津县水利建筑安装公司项目法人（监理单位）名称德州市兴水水利工程建设监理宁津县小型水利工程维修养护项目监理部测量员初检负责人终检负责人年月日年月日年月日核定人年月日注：1.本表根据建筑装饰装修工程质量验收规范GB50210-2001编制。 2.检验日期为终检日期，由施工单位负责填写。评定日期由项目法人（监理单位）负责填写。 3.合格标准：主控项目全部符合规范，一般项目有≥80％的抽检处符合规定，不符合处不得超过允许值的150％。
