触摸屏结构分解演示幻灯片.ppt

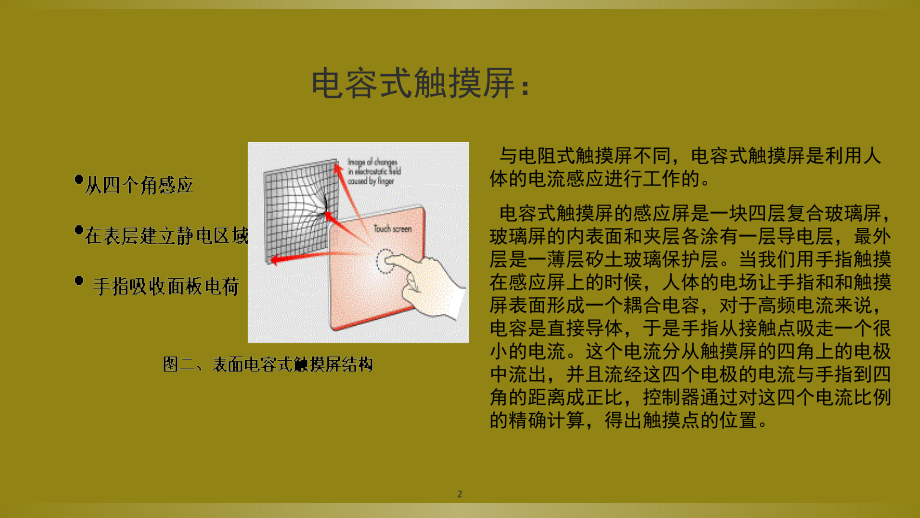

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,触摸屏结构分解,讲解人：夏玉坤,1,电容式触摸屏：,与电阻式触摸屏不同，电容式触摸屏是利用人体的电流感应进行工作的。,电容式触摸屏的感应屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层导电层，最外层是一薄层矽土玻璃保护层。当我们用手指触摸在感应屏上的时候，人体的电场让手指和和触摸屏表面形成一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。这个电流分从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。,2,触摸屏的组成,1,、面板（,LENS,）,2,、,TP Sensor,（,ITO,）,3,、,FPC,4,、,IC,5,、其他辅料,3,触摸屏结构,4,3.1,面板（,LENS,）,1,、面板：镜片，在这里指的是,TP,表层材料的统称。,2,、,TP,常用的面板材料如下：,1.,钢化玻璃,2.PET 3.PC,、,PMMA,（亚克力）,其中,PMMA,，,PC,，,PET,材质的加工工艺比较简单，一般采用,CNC(,数控加工）工艺成型，通过电镀，或丝印做表面处理，三种结构玻璃材质较为常用，触摸效果比,PC,，,PMMA,，,PET,两种效果来得好，工艺也相对复杂，以玻璃材质为例：,5,钢化玻璃,1.,钢化玻璃其实是一种预应力玻璃，为提高玻璃的强度,通常使用化学或物理的方法，在玻璃表面形成压应力，玻璃承受外力时首先抵消表层应力，从而提高了承载能力，增强玻璃自身抗风压性，寒暑性，冲击性等。,2.,目前一般使用的玻璃厚度规格主要有：,0.55mm0.7mm0.95mm.,其中，,0.7mm,规格使用最多（各类手机屏，,7,寸,-8,寸平板），,0.95mm,规格一般用在中大尺寸（,9,寸以及,9,寸以上），,0.55mm,规格较少使用。,3.,钢化玻璃原材料：旭硝子（,Asahi,）、电气硝子（,NEG,）、龙尾（,Dragontrail,）、康宁（,Croning,），其中，旭硝子玻璃有青玻、白玻之分。,6,3.2 TP Sensor,1.Sensor,：,传感器，在这里泛指,touch sensor,（接触性传感器）。,2.TP sensor,：,使用,ITO Glass,或者,ITO Film,材料，结合产品的结构与,Touch IC,设计要求而制作的传感器。因,sensor,制程工艺的不同，分以下,3,类：,a,、黄光,sensor,（黄光制程）,b,、激光,sensor,（镭雕工艺）,c,、丝印,sensor,（丝印工艺）,7,1.,黄光制程,通过对涂布在材料表面的光敏性物质（可称光刻胶或者光阻），经曝光、显影等工序后获的永久性的图形的过程。,2.,激光工艺,采用激光对,ITO,、银浆线路进行蚀刻、切除等工序后获的需要图形的过程。（有些也可搭配酸碱蚀刻）,3.,丝印工艺,采用丝网、钢网对材料印刷，经干、湿蚀刻后获得需要图形的过程。,（干蚀刻指的是蚀刻膏，湿蚀刻指的是酸碱蚀刻）,8,3.3 FPC,1.FPC,一般指柔性线路板，是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高,度可靠性，绝佳的可挠性印刷电路板，具有配线密度高、重量轻、厚度薄的特点！。,产品结构（见右图）：,a,、铜箔基板：基本分成电解铜与压延铜两种,.,厚度上常见的为,1oz 1/2oz,和,1/3 oz,！,b,、基板胶片：常见的厚度有,1mil,与,1/2mil,两种,c,、覆盖膜保护胶片：表面绝缘用,.,常见的厚度有,1mil,与,1/2mil.,注：同类型的压延铜弯折性都强过电解铜。,生产工艺：,表面处理：沉金，此金并非纯金，而是镍金，,沉金后的产品在抗氧化性能上有显著的提升！,9,3.4 IC,触摸屏的,IC,指的是触控芯片，芯片即是,IC,，是指端面可与摩擦衬片和摩擦材料层做成一体的金属片或非金属片，泛指所有的电子元器件，是在硅板上集合多种电子元器件实现某种特定功能的电路模块。它是电子设备中最重要的部分，承担着运算和存储的功能。（,触控,IC,，电容式触摸屏的“大脑”,）,IC,就是半导体元件产品的统称,包括,:1.,集成电路,(integratedcircuit,缩写,:IC)2.,二,三极管。,3.,特殊电子元件。,IC,的功能,:,我们把电容式触摸屏的,sensor,解释为传感器，那么电容式触摸屏对,IC,功能的定义即为模数转换器，通过它将,sensor,上的模拟信号转化为数字信号。,10,目前市面上使用较多的电容式触摸屏,IC,厂商,:,新思（,Synaptics,），赛普拉斯（,Cypress,），,爱特梅尔（,Atmel,），敦泰（,FocalTech,），,汇顶,(Goodix),，义隆（,ELAN,），,思立微（,Silead,），,Mstar,等。,我司主要使用,IC,：,Focal&Goodix&Cypress,。,11,辅料：,1,、正、背保护膜。,2,、,LOCA,指的是水胶,是液体的,用于硬对硬的,Sensor,贴合。,OCA,是类似于双面胶的一种光学胶,它的作用是增强透明度,扩大视野，贴合的，它主要用于,FILM+FILM,也可用于两片玻璃的贴合。,3,、,ACF,是英文,AdhesiveConductiveFilm,的缩写,它的中文名叫异向导电膜,或称,Z,方向导电膜。它是一种导电性微粒均匀分布在其中的粘性薄膜。,4,、背胶、泡棉。,12,四、触摸屏的结构,主要的结构分类：,1,、,G+F,；,2,、,G+F+F,；,3,、,G+G,；,4,、,OGS,；,5,、,ON-CELL,；,6,、,IN-CELL,13,谢谢！,14,
