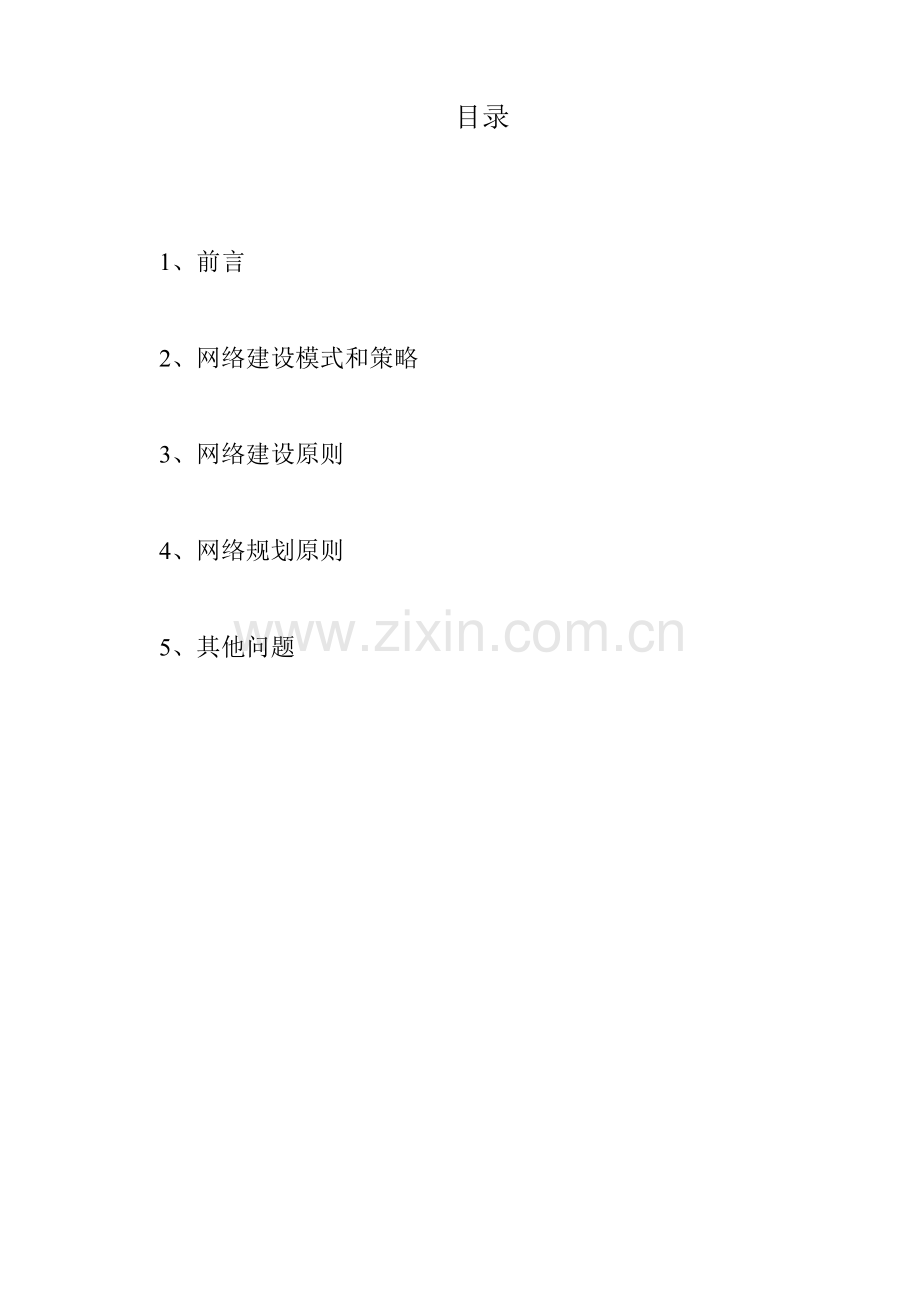

1、广东联通FTTH网络建设指导意见(可编辑)(文档可以直接使用,也可根据实际需要修改使用,可编辑推荐下载)广东联通FTTH网络建设指导原则广东联通网络建设部2021年1月目录 1、前言 2、网络建设模式和策略 3、网络建设原则 4、网络规划原则 5、其他问题一、 前言 随着网络演进和业务发展的需要,广东联通的宽带接入网正在进入“光进铜退”的发展阶段,为更好地推进FTTH宽带光接入网建设,加快广东联通“宽带升级提速”工程的实施,根据集团公司下发的中国联通PON网络建设指导意见结合广东联通几年来网络建设的经验特制定本指导意见。本指导原则用于指导广东联通分公司进行FTTH网络规划与建设,对于本指导原则
2、未提及部分以中国联通PON网络建设指导意见为准。本指导原则的解释权、修改权归广东联通网络建设部,本指导原则自颁布之日起执行。二、 分工界面OLT至配线光缆由网络建设部门完成;入户光缆的布放分两种情况考虑:(1) 建设期间,能够入户的情况下,入户光缆由网络建设部门入户;(2) 建设期间,在无法入户的情况下,入户光缆由市场/运维部门在有具体业务需求的时候再入户;ONU的安装与调试由后期市场/运维部门在有明确业务需求的情况下完成。三、 网络建设模式和策略1. PON系统组网结构典型的PON系统由局侧OLT(光线路终端)、用户侧ONU(光网络单元)以及ODN(光分配网络)组成,“无源”是指ODN中不含
3、有任何有源电子器件及电子电源,全部由光纤和光分路器(Splitter)等无源光器件组成,如图 1所示。图 1 PON组网结构(以1级分光方式为例)ODN网络中相关概念:分光器:将一路光信号分成多路光信号以及完成相反过程的无源器件(简称OBD)。光分纤箱:内部包含光纤熔接盘和光纤活动连接器等配件,可以安装光分路器的箱体,一般为挂墙安装式。容量一般为48-72芯。光分纤盒:内部包含光纤熔接盘等配件,只具备光纤熔接功能不可以安装光分路器的箱体,一般为挂墙安装式,比光分纤箱体积小,容量一般为12-48芯。综合信息箱:安装在最终用户处,具有 、数据、有线电视等网络综合接线功能,以及具备皮线光缆端接和ON
4、U终端设备安装功能的有源信息分配箱。冷接子:一种通过机械方式快速实现裸光纤对接的光纤接线器件。L型机械快接式光纤插座:具有快速光纤机械接续功能,适应安装在A86接线盒内的光纤插座。2. FTTH系统组网结构FTTH作为PON网络的一种组织模式,具体是指光纤进入到每个用户家中,将光网络终端(ONT)安装在家庭用户。FTTH的显著技术特点是不但提供更大的带宽,而且增强了网络对数据格式、速率、波长和协议的透明性,由于用户端设备体积小,家庭环境很容易满足ONT的安装要求,简化了维护和安装;FTTH采用无源网络,从局端到用户可以做到完全的无源。FTTO是FTTH的一种特殊形式,光网络终端(ONT)设置在
5、商企用户,FTTO由于应用模式和FTTH不同,其ONT的类型和FTTH有区别。具体结构图如图 12所示:图 2 FTTH/FTTO组网结构3. 新建住宅小区建设模式 新建住宅小区原则上全部采用FTTH(光纤入户)方式进行建设。对于精装修或住宅内已安装弱电箱的新建住宅小区,光纤入户后安装光纤信息面板。对于毛坯房新建住宅小区光纤入户后不安装光纤信息面板,入户光缆(光皮线)预留接续长度,放置在墙内盒中并安装保护面板。4. 现有住宅小区改造建设模式4.1 光纤入户方式:对于现有住宅小区居民同意入户安装时,采用光纤入户方式建设,光纤入户后安装光纤信息面板。4.2 光纤到楼层(光纤到用户门口)方式:对于现
6、有住宅小区居民不同意入户安装时,采用光纤到楼层(光纤到用户门口)方式建设,入户光缆(光皮线)置于入户光缆终端盒(安装在楼层用户门外)中,用户申请业务时再将入户光缆(光皮线)引入用户家中。5. 商务楼宇建设模式5.1 首先光纤进大楼,在楼内设备间安装ONU或综合接入设备,具备提供通信语音和宽带业务的能力。5.2当楼内可分出独立的各单位用户时,光纤进楼内每一个单位用户,每单位安装ONU,提供通信语音和宽带业务。6. 工业园区及开发区建设模式采用光纤进单位用户方式,每单位用户安装ONU,提供通信语音和宽带业务。新建工业园区及开发区不再进行主干电缆建设。四、 网络建设原则1. ODN的定界和结构光分配
7、网(ODN)位于PON网络中OLT侧S/R参考点和ONU侧R/S参考点之间,如图 3所示。图 3 ODN定界ODN由单模光纤和光分路器、光连接器等无源光器件组成,为OLT和ONU之间的物理连接提供光传输媒质。PON网络中的ODN通常采用树形拓扑组成点到多点的网络结构,可采用单级分光方式(网络中只有1个光分路器)或多级分光方式(网络中有2个或2个以上的光分路器进行级联)。单级分光方式见图4,多级分光方式(以2级分光方式为例)见图 5。图 4 单级分光方式图 5 多级分光方式(以2级分光方式为例)2. ODN中的光缆网络结构光纤/光缆网络是ODN的重要组成部分,一般分为馈线光缆、配线光缆和入户光缆
8、具体物理网络结构见图 6。图 6 ODN中的光缆网络结构馈线光缆是ODN中从OLT到光分配点(通常光交接箱/光分纤箱)的光纤链路。配线光缆是ODN中从光分配点(通常光交接箱/光分纤箱)到用户接入点(通常指距离用户最近的光分纤盒/箱)的光纤链路。入户光缆是ODN中从用户接入点(通常指距离用户最近的光分纤盒/箱)到ONU的光纤链路。3. OLT放置原则OLT可分为覆盖型与容量型,覆盖型OLT主要用于一定区域内所有宽带用户的接入,一般放置于局端,容量型OLT主要用于宽带业务密集区域的用户接入,一般靠近小区住宅。4. 光分路器放置原则4.1 市内及县中心城区,光分路器原则采用一级分光方式,分光比为1
9、32、2:32或者1:64、2:64。光分路器安装在小区设备间ODF或光交接箱中。4.2 农村地区光分路器可采用二级分光方式(特殊情况可以三级分光)。光分路器安装在设备间ODF或光交接箱中。4.3 对于大型住宅区和大型工业开发区,光分路器原则采用一级分光方式,分光比为1:32、2:32或者1:64、2:64,光分路器安装在设备间ODF或光交接箱中。4.4 分光器的布放位置:FTTH 模式对分光器和 PON 口的需求较大,为减少光缆投资,提高PON口利用率,宜在小区内集中分光;如明确需装用户数量可达到一定端口规模时,应将分光器分散安装到楼栋。5. 馈线光缆建设原则5.1 覆盖型OLT设备(一般
10、放置于局端)的馈线光缆应以环型为主,对于无法成环的情况,可采用星型方式,馈线光缆环的长度应控制在6公里左右,对于容量型OLT设备(一般放置于小区)的馈线光缆以星型为主。5.2 当馈线光缆为环型时,为双路由保护的需要,对于光交接箱(光分配点)的每个光分路器,应提供环上每个方向各一芯馈线光纤。对于馈线光缆为星型方式布放的,每个分光器提供一芯馈线光纤。馈线光缆进光交接箱时可预留适当的备用光纤。6. 配线光缆建设原则6.1 目前因皮线光缆不适用于户外穿放,为降低ODN 建设成本,别墅住宅入户光缆考虑采用从配线光交布放普通光缆,利用接头盒分支入户的建设方式,每户熔接1芯。多层、高层住宅小区可考虑在各单元
11、内安装楼道光分纤箱(盒),汇聚本单元的入户皮线光缆。从分光分纤点布放普通光缆至各单元内的光分纤箱时,应适当增加分纤箱(盒)的设置,尽量减少垂直布放皮线光缆的长度,同时皮线光缆应做好穿管保护。6.2 配线光缆采用星型方式建设,配线方式采用一级交接配线方式处理。配线光缆纤芯配置为每户一芯(不留备用纤)。6.3 配线光缆在小区管道中布放时可不使用光缆子管,配线光缆自光交接箱至住宅楼段分纤时,光缆接续应不多于一次,可采用小对数光缆直接进楼方式以减少光缆接续次数。6.4 配线光缆在光交接箱成端时,在配线光缆成端区应将每户纤芯顺序排列,不得因光缆束管等问题空闲成端位置。7. 入户光缆建设原则工程期间,入户
12、光缆与OUN之间可不进行成端,考虑适当预留,在明确客户开通时,再进行成端。8. 光交接箱建设原则8.1 光交接箱原则选用SC型适配器。8.2 光交接箱标准容量为576芯。8.3 576芯双面标准容量光交接箱应具有可扩展96芯的位置,箱体最终容量可达到672芯。8.4 光交接箱内置光分路器使用原则光分路器的尾纤作为光跳线使用,光交接箱内不得使用光跳线,光分路器的尾纤原则为SC型。9. 光交接箱/盒建设原则光缆分纤箱一般为48-72芯通用型(带活接头适配器,即可用于配纤又可安装2个光分器),高层小区用户及商业楼宇的分纤箱可设置在弱电井内,按单个分纤箱覆盖4872个住户规模设置一个。光缆分纤箱一般为
13、12-48芯通用型(不带活接头适配器),多层小区用户的分纤盒设置在一层楼道内,按每个分纤盒覆盖1248个住户规模设置一个。10. OLT的上联10.1 OLT 通过GE接口直接上联IP 城域网的业务接入控制层(BRAS和SR); 10.2 对于语音业务,OLT采用专门的上联端口接入IP承载网。10.3 对于重要的OLT 节点,应对其上联中继链路实现双归上联,并尽量对上联链路实行物理层保护。10.4 对OLT设备PON口板的要求(1) 广东联通全网使用的OLT设备PON口板均应提供20公里的传输距离。(2)ODN全程衰减富余度要求:当传输距离5公里时, ODN全程衰减富余度不少于1 dB;当传输
14、距离10公里时,ODN全程衰减富余度不少于2 dB;当传输距离10公里时,ODN全程衰减富余度不少于3 dB。五、 网络规划原则1. OLT覆盖区域规划原则OLT的覆盖范围一般应小于5km。OLT覆盖范围应同时考虑用户的分布及对接入光缆资源的消耗等因素。城区和县城建议综合业务接入点的覆盖范围在25公里为宜。初期农村原则一个乡镇最多部署一个OLT,可以适当扩大至10公里。2. OLT安装局点机房面积规划原则2.1 ODF占用面积和馈线光缆数量规划原则 馈线光缆芯数=(OLT覆盖范围内住宅户数/K)*A*B (K为分光比,A=2为一个分光器主备两芯光纤,B为富裕量系数,可酌情选择。) ODF架数量
15、馈线光缆芯数/ODF架芯数ODF占用面积=ODF架数量*单个ODF架占地面积。2.2 OLT占用面积和数量规划原则综合广东联通在用厂家的OLT设备的PON口数量,按照每套OLT设备可提供M个PON口,每个机架可安装N套OLT设备进行规划。OLT设备PON口数量= OLT覆盖范围内住宅户数/K)*A*B(K为分光比,A=2为一个分光器主备两个PON口,B=2为富裕量系数。)OLT设备机架数量= OLT设备PON口数量/R(R=M*N,每套OLT设备M个PON口,每机架安装N套OLT设备)OLT占用面积=OLT机架数量*单个OLT机架占地面积。六、 其他问题1. 备电问题对于ONU的备电问题,具体要求如下:一般情况下,普通家庭客户可不考虑供电保障,实施差异化的产品和市场策略,如捆绑宽带的资费套餐优惠、加大市场宣传力度转变固有观念、结合移动等业务提供断电时的话音保障。对于政企和商企客户,以及对业务有高可用性需求的场景,因地制宜实施备电方案。2. 运维要求宽带接入网升级提速建设应充分考虑维护手段建设。通过加强配套网管和支撑系统的建设,提升对宽带接入设备的管理能力,并通过各种测试手段实现故障的快速定位,提高宽带接入网络的运行维护能力。网管应逐步实现和营帐、业务受理等系统的对接,提高宽带业务的开通效率。
