安装工程施工方案

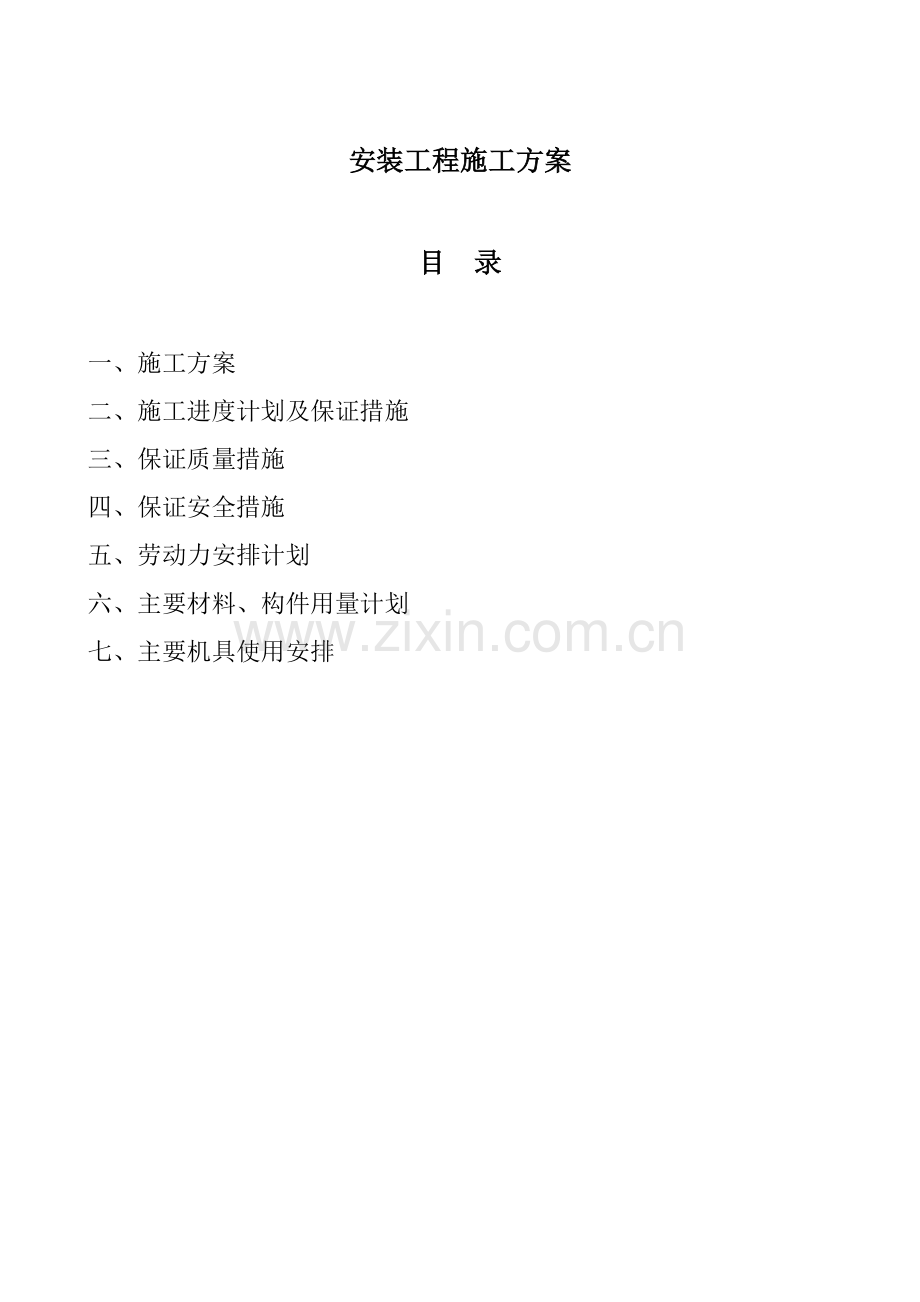

目 录

一、施工方案
二、施工进度计划及保证措施
三、保证质量措施
四、保证安全措施
五、劳动力安排计划
六、主要材料、构件用量计划
七、主要机具使用安排

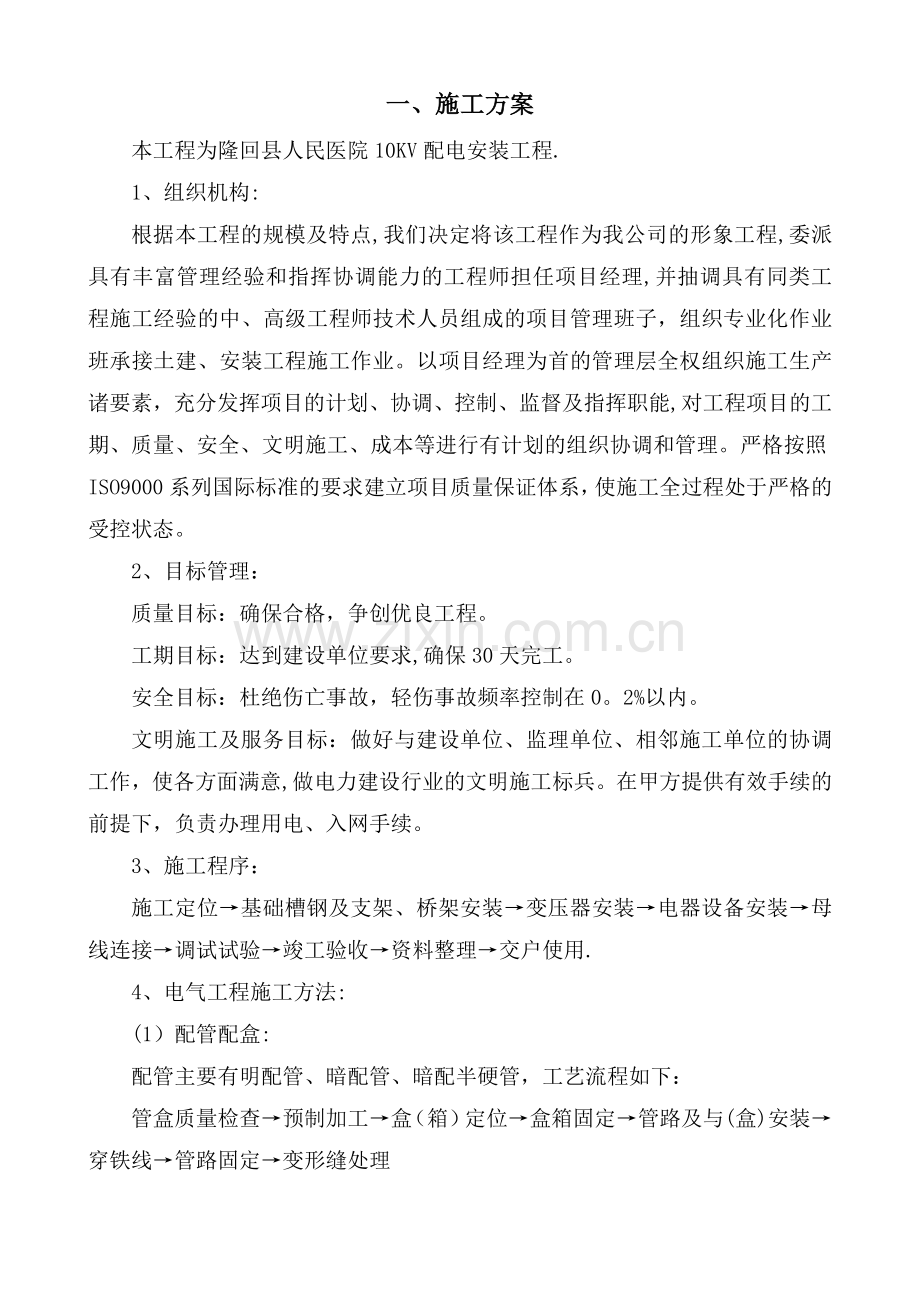

一、施工方案
本工程为隆回县人民医院10KV配电安装工程.
1、组织机构:
根据本工程的规模及特点,我们决定将该工程作为我公司的形象工程,委派具有丰富管理经验和指挥协调能力的工程师担任项目经理,并抽调具有同类工程施工经验的中、高级工程师技术人员组成的项目管理班子，组织专业化作业班承接土建、安装工程施工作业。以项目经理为首的管理层全权组织施工生产诸要素，充分发挥项目的计划、协调、控制、监督及指挥职能,对工程项目的工期、质量、安全、文明施工、成本等进行有计划的组织协调和管理。严格按照ISO9000系列国际标准的要求建立项目质量保证体系，使施工全过程处于严格的受控状态。
2、目标管理：
质量目标：确保合格，争创优良工程。
工期目标：达到建设单位要求,确保30天完工。
安全目标：杜绝伤亡事故，轻伤事故频率控制在0。2%以内。
文明施工及服务目标：做好与建设单位、监理单位、相邻施工单位的协调工作，使各方面满意,做电力建设行业的文明施工标兵。在甲方提供有效手续的前提下，负责办理用电、入网手续。
3、施工程序：
施工定位→基础槽钢及支架、桥架安装→变压器安装→电器设备安装→母线连接→调试试验→竣工验收→资料整理→交户使用.
4、电气工程施工方法:
(1）配管配盒:
配管主要有明配管、暗配管、暗配半硬管，工艺流程如下：
管盒质量检查→预制加工→盒（箱）定位→盒箱固定→管路及与(盒)安装→穿铁线→管路固定→变形缝处理
钢管切割使用钢锯或砂锯，锯后用砂纸打磨平或用挫挫平。
钢管连接：暗配钢管采用套管连接，明配钢管采用通丝管箍丝扣连拉，半硬采用套接法连接.
钢管进入盒（箱）用丝扣连拉，管口露出锁紧螺母的丝扣在2——4扣内，半硬管入盒（箱）采用端接头与内锁母连接。
钢管变形缝处,缝两边各设一个接线盒，两盒连接补偿跨地线，半硬管道变形缝处穿过墙管保护(保护管口径大于半硬管外径的二倍)。
（2)管内穿线：
导线检查→管路清扫→管口加户口→穿导线→导线连接→导线检查与绝缘检测
管内穿线时，相线、零线、接地保护线用不同颜色加以区分，同相（零、地）线采用同一种颜色.
放线时，导线在盒（箱）留有足够的预留长度，过变形缝处，导线应留一定余量。
导线绝缘剥削削线钳单层剥削,或用电工刀分段剥削,不得损伤芯线。导线连接用绞接法，并缠包足够的绝缘胶带。
线路敷设：线槽应用专门的支架固定，导线在线槽内要平行放置，不能相扭接交叉，金属穿经管口都应套好护口导线，应按不同用途在颜色上加以区分,以免接线错误。导线连接，一般照明动力线采用绞线或扭接，火线应采用铜套管压按，弱电线路须采用可靠焊接或压接，接头处认真做好绝缘处理。
（3)电器和设备安装：
配电安装面板应与墙平齐，内部导线排列整齐，多胶导线应用接线端子压接,配电箱应标示回路名称,配电箱安装垂直偏差不应大于3mm，箱体于墙面接触部分应刷防腐漆.
开关安装应保持开闭方向一致，向上为开,向下为关，插座安装应使其插孔接线符合规范，弱电电器应先校线进行接线.
（4）主变压器安装
1)主变压器进入施工现场前必须对卸装条件作充分调查，卸车、吊装点土质坚固，并要防止吊装过程中主变产生冲击或严重振动的情况发生。
2）利用机械牵引时,牵引的着力点应在变压器中心以下,以防止主变倾倒，吊装过程中倾斜角不得超过15，否则应采取措施，防止内部结构变形。
3）主变吊装前应核对高低压侧方向，避免安装时调换方向发生困难。
4)主变压器到达施工现场后，应及时进行下列检查:
主变压器及其所有附件齐全，无锈蚀或机械损伤。
5）主变压器到达现场后,应按下列要求妥善保管。
附件与变压器本体连接在一起者不得拆下。
散热器与连通管、安全气道等应加密封。
表计、风扇、气体继电器、气道隔板温度计以及短尾式套管、绝缘材料等,应放置于干燥的室内保管.
主变压器本体、冷却装置等一次性卸车吊装完毕，以防止水浸受潮.
（5）高低压柜安装
1）基础型钢安装偏差的不直度每米不超过1毫米,全场不超过5毫米,水平度每米不超过1毫米,全长不超过5毫米。
2)高低压柜本体于柜内设备连接闹古，与基础型钢不得焊死。
3）端子箱安装应牢固，封闭良好，成列安装时排列整齐。
4)柜体连接牢固，电阻合格。
5）抽屉或手车推拉灵活轻便,无卡阻碰撞现象。
6）动触头与静触头的中心线应一致，触头接触紧密.
7）机械联锁或电气联锁装置动作正确可靠，断路器开后隔离触头才能分开。
8)柜内照明齐全，安全隔离板开启灵活，随手进入而相应动作。
9）柜内控制电缆的位置不应妨碍手车进出，固定牢固.
10）安装完毕后，成列柜顶部水平偏差不得超过5毫米，柜面不平度偏差不得超过5毫米，柜间接缝偏差不得超过2毫米。
(6）二次接线
1）按图施工，接线正确。
2）电气回路的螺栓连接、插接、焊接等应牢固可靠.
3）电缆芯线和所配导线的端部均应标明其回路编号，编号应正确、字迹清晰不易脱色。
4)配线整齐、美观，导线绝缘良好，柜内导线不应有接头，每个端子板的每侧接线一般为一根，不得超过2根。
5）柜内配线截面最小不得低于1.5平方毫米，电压不得低于400伏的铜芯绝缘线，弱电回路采用锡焊接时其焊接应牢固.
6)连接可动部位的导线应估用多股软件，敷设时应有适当余度，其线束应有加强绝缘层。
7）与电器连接时端部应绞紧，不得松散、断股，在可动部位的量端应用卡子固定。
8）铠装电缆的钢带不得进入柜内，其钢带切断处的端部应扎紧。
9）布线应按垂直或水平有规律的放置，不得任意歪斜，交叉连接,备用芯应留有适当的余度。
(7）硬母线的安装
1)硬母线安装前应矫正平直，切断面应平整。各连接点之间中心和水平均得放线较正，较平。
2）母线与母线和电器连接的螺栓，紧固件等应采用符合国家标准的镀锌件，接触面应保持洁净，并涂以中性的凡士林或复合脂.
3）母线平置时,贯穿螺栓应由下向上穿，在其余情况下，螺母位置应置于维护侧,螺栓长度宜露出螺母2-3扣，螺栓的两侧,均应有垫圈,相邻螺栓的垫圈应有3毫米以上的距离，螺母侧应装有弹簧垫圈。
4)螺栓受力均匀,不应使用电器端子受到额外的应力。
5）接触面连接应紧密，用0。05mmX10mm塞尺检查;母线宽度在63毫米及以上者不得塞入6毫米,母线宽度在56毫米以下者不得塞入4毫米。
6）母线固定金具与支柱绝缘子间的固定应平整牢固,不应使其所支持的母线受到额外应力。
7）当母线工作电流大于1500安时，每相交流母线的固定金具或其它支持金具不应成闭合磁路，否则，应按设计规定采用非磁性固定金具或其他措施。
8）当母线平衡时，母线支持夹板的上部应与母线保持1—1。5毫米的间隙，母线立置时，商埠压板应与母线1。5—2毫米的间隙.
9）母线固定装置应无明显的棱角,以防止尖端放电。
10）多片矩形母线间应保持与母线厚度的间隙。两相邻母线衬垫的垫圈间应有3毫米以上间隙，不应有相互碰触.
11）母线应按规定装设补偿器，补偿器不得有裂纹，折皱或断股现象，组装后的总截面不应小于母线截面的1。2倍，补偿器采用多片螺栓连接时，各片间应除去氧化层并涂于中性凡士林或复合脂，铜质者应搪锡。
12）母线长度超过300—400米而需换位时,换位应不少于一个循环,换相段各相母线的变曲度应对称一致.
13)安装在同一平面和垂直面上的支柱绝缘子或穿墙套管的顶部，应位于同一平面上，其中心线位置应符合设计要求。母线直线段的支柱和绝缘子的安装中心线应在同一直线上。
14）支柱绝缘子和穿墙套管安装时其底座或法兰盘不得埋入混凝土内或抹灰层内，支柱绝缘子叠装时,中心线应一致,其固定应牢固，连结螺栓齐全.
（8)软母线架设
1）软母线不得有扭结，松股、断股，其它明显损伤和严重腐蚀等缺陷。
2)切线导线时端头应加绑扎线，断面应整齐，无毛刺，并与线股轴线垂直。
3）导线用耐张线夹和各种连结线夹时，必须包绕铝包带，其绕包方向应与处层铝股旋向一致，两端出线夹口露出30毫米。连结时母线表面应清刷干净，无氧化膜，清晰长度不少于连接长度的1。2倍.
4）母线的弛度应符合设计，其允许误差位+5％至—2。5％，同一档距内三相母线弛度应一致，同一布置的分支线,宜有同样的弯度和弛度。
5)母线各相至主变连结中心线应保持一致，线夹螺栓必须拧紧，U型夹卡两端受力均衡，不得歪斜，螺栓长度宜出螺母2-3扣。
6）绝缘子串组合时连接金具的螺栓,穿钉及弹簧销、开口销必须完整，穿向一致，绝缘子串耐张时碗口应向上，弹簧销弹性足够，开口销必须分开，禁止用线材代替开口销。
（6）接地装置敷设
1)接地体顶面埋设深度不应小于0.6米，角钢应垂直配置，除接地体外，接地体外的引出线应作防腐处理,使用镀锌扁钢时，引出线的焊接部分应补刷防腐漆。
2）为减少相邻接地体的屏蔽作用，垂直接地体的距离不宜小于其长度的两倍，水平接地体的间距应根据设计设定，不宜小于5米。接地体与建筑物的距离不宜小于1。5米。
3）接地线在穿墙壁时应通过明孔，钢管或其他坚固的保护套.
4）接地干线至少应在不同的两点与接地网相连，自然接地体至少应在于不同的两点于接地干线相连接.
5）电气装置的每个接地部分应以单独的接地线与接地干线相连结，不得在一个接地线中串接几个需要接地部分。
6）接地体(线）的连接应采用焊接,焊接应牢固无虚焊，焊口处要作防腐处理。扁钢焊接宽度为其宽度的2倍。
（9)电缆沟内敷设
1)敷设前电缆的检查
进行电器检查
检查电缆头封端。若发现有小孔和裂痕及其它缺陷，应及时焊好或处好。
2）电缆敷设形式
①直接在地下电缆沟内敷设
为免其受控，在沟内撒一层细沙或软入土为衬垫，放好电缆后再用土填平，或者在沟上盖一层砖或石板以防外力损坏。
②在电缆沟内敷设
电缆沟内的深度随电缆的数目而定，沟内与支架间距为800—1000MM。支架层数随电缆数目而定，且按控制、高压、低压分层安放，排列整齐,并能满足散热要求。
③当敷设变压器电缆时，必须用一切方法,避免接头.
④沟内支架必须焊接牢固，接地扁铁焊接牢固，搭接头符合要求。焊接后必须除渣、涂防锈漆两层.
(10)调试与验收：
通电试验:先对线路及照明器具作绝缘摇，其次断开各分开路开关，再合上电源开关，检查电压是否正常，然后分路送电,逐一检查。调试合格后,应会同建设方、设计方、质检站进行验收,作好记录。

二、施工进度计划及保证措施
1、工程施工方案应根据工期要求，精心制成工程进度日期表，工程材料组织与工程施工进度安排连贯，确保施工30天完工.
2、各工作组当日工作任务必须当日完成，因主观原因引起的工作任务延期,其延期间不计工时工资，并按每延期一天扣奖200元/天处罚。
3、工程进场后,除留守公司人员外，全体施工人员取消节假日休息,要求留宿工地，工程竣工后由公司统一安排调休。如有违规责任人扣奖100元/次。
4、工程消缺工作不计工时工资。
5、设备进场就位由工程责任人统一指挥，其他各工序安装由各施工班组负责人按工程进度日程安排组织，并接受质监监督.
6、工程质量监督员要严格对每日工程质量跟班监督，严防质量事故扩大以影响工程进度,工程质监员必须做好每天的质监日记，如遇质量事故和隐患及时向工程质量责任人汇报,并提出处理意见，如有违规每项次扣责任人奖50—100元/人次.
7、材料组织及时，无停工待料情况发生，如有类似情况发生,责任人扣奖100元/天。
8、如全体安装人员齐心协力，按质按量的提前完成了全部施工任务，其时工资按完工进度制成的工时发放工资，每提前完成任务一天公司奖励200元/天。
9、建立完善的计划保证体系
建立完善的计划体系是掌握施工管理主动权、控制施工生产局面，保证工程进度的关键一环。本项目的计划体系将以日、周、月、年和总控计划构成的工期计划为主线，并由此派生出一系列技术保障计划、商务保障计划、物资保障计划、质量检验与控制计划、安全防护计划及后勤保障计划，在各项工作中作到未雨绸缪，使进度管理形成了层次分明、深入全面、贯彻始终的特色。
10、技术工艺的保障
（1)编制有针对性的施工组织设计、施工方案和技术交底.在“方案先行，样板引路”是施工管理的特色,本工程将按照方案编制计划，制定详细的、有针对性和可操作性的施工方案，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使工程施工有条不乱的按期保质地完成。施工方案覆盖要全面，内容要详细,配以图表，图文并茂，做到生动、形象，调动操作层学习施工方案的积极性。
（2)采用小流水施工：项目根据工程工期要求和阶段目标要求，根据三级网络计划安排，采用小流水施工方式进行组织施工。

三、保证质量措施
1、工程质量目标
本工程位于隆回县人民医院内。如能中标，我们将以一流的管理、一流的技术、一流的施工去实现我们予以业主的承诺，全力实现既定质量目标：确保合格，争创优良工程。
2、建立项目创优领导小组及明确职责
（1）建立项目组织机构及工程创优领导小组
建立满足工程质量管理的组织和成立项目创优良领导小组。
（2)创优领导小组组长：项目经理
职责：组织工程创优策划，知道创优工作的实施，对工程创优工作进行安排、检查和总结。
（3)创优领导小组副组长：项目总工程师
职责：参与工程整体创优策划，根据创优总体策划大纲，制定阶段创优实施目标，并组织和知道责任部门进行创优工作的实施，并对阶段目标的实施情况定期监督、检查和总结。
（4）创优领导小组成员：项目经理部各相关部门经理
职责：相关创优工作的具体实施、总结与汇报。
3、质量保证措施
（1）建立完善的质量管理组织机构,并明确各级质量管理部门人员的职责。
（2）编制本工程的质量计划，做到有章可循,有据可查。
（3）编制本工程特殊工艺和关键工序的质量保证技术措施，并明确专项现场负责人，设立质量控量点。
（4）严格把好原材料检验关，半成品检验关和甲方提供材料的检验关。
(5）严格施工过程质量控制，并以施工现场原始记录来体现,使施工质量处于良好的受控状态。
（6）完善三大工序的中间验收（上道工序必须验收合格后方可实施下道工序)、工程竣工总验收、工程移交后的质量跟踪与反馈体系，竭诚为建设运行单位服务.

四、保证安全措施
1、安全目标：
在工程施工中杜绝伤亡事故，轻伤事故频率控制在0。2％以内.
2、安全管理
（1）安全生产组织机构
项目部成立安全生产领导小组，由项目经理任组长，项目部主任工程师、生产副经理任副组长，各施工队长、有关职能部门负责人为成员；施工队成立安全生产指挥组，队长任组长，副队长、业务组长任副组长,各班长为成员。
（2)安全生产责任制
项目经理是安全施工的第一责任人，各级领导是所负责部门安全施工的第一责任人，建立和健全以安全生产责任制为中心的各项安全管理制度是保证安全生产的重要组织手段。规章制度为准绳明确各级领导及各职能部门和各类人员在生产活动中应负安全责任。增强各级管理人员安全生产责任心.使安全管理纵向到底,横向到边，达到专管成线,群管成网的目的,共同做好安全生产工作。
在编制各专业施工方案和施工技术措施时，应含有安全保证措施的专门内容和要求，并要及时向施工人员交底，交底要有见证材料。
（3)安全教育与培训
通过安全教育，提高广大职工搞好安全生产的责任感和自觉性，增强全员安全意识和自我保护能力。
思想教育增强关心人，保护人的群众观点，牢固树立“安全第一、预防为主”的思想，认真地执行安全生产的方针、政策和法规。
知识教育使职工掌握工程概论，施工方法、危险区域、不安全因素及其防护的基本知识和注意事项.
技能教育使职工熟悉本岗位工种的安全技术操作规程，了解设备、结构、原理和各种专业知识.
特殊工种作业人员应经过培训考试取得劳动部门颁发的安全技术操作证。
经常性地进行安全技术操作规程培训,通过测试符合技术等级要求上岗.
对违章作业人员，根据其违害情况进行针对性的安全教育。
凡进入工程项目施工的本公司员工,必须接受一次进入工地前的安全教育，教育内容包括:工程概论、特点、现场的组织管理、急救程序、施工现场的安全管理规则等内容。
（4）安全技术措施
针对工程特点或可能造成的危害，在各装置、各阶段的施工前提出切实可行的安全技术措施,并进行交底。
每月一次安全检查活动和每周一次的安全会，都必须有活动内容及记录，坚持班前安全交底,并做好施工日志。
在有易燃物品区内动火以及施工时对道路破坏等均应到有关部门办理许可证，并有专人监管，方可施工.
施工现场必须有明显的安全标志，安全消防器材必须齐全，各种安全用具都必须经过试验合格后使用。
所有脚手架搭设均采用钢管，经验收合格挂牌后才能使用。
所有施工用电设备及集装箱都应有保护接地。
施工用电必须按安全用电要求规范化，电动设备必须有漏电保护器.
吊装用钢丝绳、索具严防与焊把线交叉接触,防止电击损伤钢丝绳,吊装前必须彻底检查。
进入施工现场人员必须按操作规程施工，按要求着装和配带劳动保护用品。
对有毒、有害、易燃易爆物品设专库专人管理，并设置危险品标识牌。
施工现场设置安全牌。各种安全设施如安全网、洞口盖板、护栏、防护罩，各种限制保险装置齐全有效，不得擅自移动。
（5）处罚
凡违反现场安全管理规定，违反操作规程者，按照公司总部规定予以一定数额的经济罚款,如第二次被查出则加倍处罚，仍不改正者，调离工作岗位。
在施工区域乱放材料，堵塞通道的班组，第一次提出警告并责令其改正,第二次仍有发生者扣发班组50～100元奖金。
由于违章指挥,违章作业等造成人员伤亡、财产损失的责任者视其情节，根据公司总部有关规定予以扣发奖金，经济赔偿、行政处理或解除劳务合同，触犯刑律者由司法机关处置.
五、劳动力安排计划

根据本工程的施工特点，特将项目部施工作业人员作如下安排：
施工人员
人数（人）
项目经理
1
技术负责人
1
材料采保员
1
质检员
1
安全员
1
保安值班人员
1
安装电工
10
调试人员
5
起重工
2
辅助工
7

六、主要材料、构件用量计划

序号
名称及规格
单位
数量
备注
1
交流柜
台
1

2
直流馈电屏
台
1

3
S11—630KVA
台
2

4
GGD低压开关柜
台
13

5
XGN高压柜
台
11

7
S11—80KVA
台
1

8
VV—4＊50
m
30

9
铜芯电力电缆VV—1*240mm2
m
320

10
角钢
kg
60

11
接地母线
m
53.56

12
镀锌角铁
m
70

13
角钢
kg
40

14
槽钢
kg
80

15
角钢
kg
120

16
铜芯电力电缆 YJV—3＊50mm2
m
60

17
电缆保护管
m
5

18
镀锌铁丝 18#～22＃
kg
0。28

19
钢丝 Φ1。6
kg
0。61007

20
钢锯条
根
303.1245

21
锯条(各种规格)
根
6。9732

22
塑料绝缘线 BV—1。5mm2
m
13.882

23
冲击钻头 Φ6～12
个
2.60154

24
铰链
副
21

25
塑料布 聚乙烯 0。05
m2
9。6

26
塑料带 20mm×40m
kg
12。16

27
电焊条 结 422 Φ4
kg
1。76

28
铜焊条 铜 107 Φ3.2
kg
21。1848

29
焊锡丝
kg
19.9502

30
硬酯酸 一级
kg
1.18962

31
明角片
m2
0.02

32
松香水
kg
3.4325

33
电力复合酯 一级
kg
4.4764

34
聚四氟乙烯带 1×30
kg
1。12

35
石棉水泥板 δ6
张
2

36
铝接线端子 25mm2
个
15。04

37
铝接线端子 95mm2
个
12。24

38
铝接线端子 185mm2
个
30.08

39*
铜接线端子 DT-16mm2
个
406

40
铜接线端子 DT—35mm2
个
8.048

41
铜接线端子 DT-95mm2
个
5.08

42
铜接线端子 DT-120mm2
个
5。08

43
铜接地端子带螺栓
套
132.3

44
吊盒
个
67.32

45
接地线 5.5～16mm2
m
22.68

46
瓜子灯链 大号
m
99.99

47
硬酯酸 一级
kg
1。18962

48
明角片
m2
0。02

七、主要机具使用安排
序号
名称
规格、型号
单位
数量
1
电焊机

台
2
2
电动套丝机
1/2—3″
台
2
3
电动套丝机
1/2—2″
台
2
4
液压压线钳
500mm2
台
2
5
机械压线钳
16—120mm2
台
2
6
砂轮切割机
φ400
台
6
7
砂轮切割机
φ150
台
2
8
砂轮磨光机
φ125
台
1
9
液压弯管机
G32—G100
台
2
10
液压弯管机
G32-G75
台
2
11
手动弯管机

台
4
12
力矩扳手
100N。M以下
把
4
13
台钻
13mm
台
2
14
电锤

台
8
15
电钻

台
5
16
绝缘摇表
2500V
只
2
17
绝缘摇表
1000V
只
4
18
绝缘摇表
500V
只
2
19
绝缘摇表
250V
只
2
20
接地摇表

只
2
21
直接耐压试验设备
ZGF数字式直流高压发生器
套
1
22
交流耐压试验设备
20KVA高压试验变压器及操作箱
套
1
23
继电保护综合测试仪
GCJBB
台
1
24
智能型变化测量仪
GCBC—3
台
1
25
型开关机械特性测试仪
KJTC-Ⅲ(B）
台
1
26
接触电阻测试仪
GCJC-1
台
1
27
直流电阻快速测量仪
GCKZ-Z
台
1
28
电度表校验仪

套
1
29
三相功率源

套
1
30
大电流发生器

台
1
31
调压器
三相10KVA
台
1
32
调压器
单相5KVA
台
1
33
调压器
单相10KVA
台
1
34
标准电流互感器

只
1
35
标准电流表
0-2。5—5A
只
1
36
标准电压表
0—75—600V
只
1
37
相序表

只
1

湖南华菱煤焦化焦化生化废水
处理提标改造项目高低压配电安装工程

电气专项施工方案

审核:

批准:

总包单位：浙江汉蓝环境科技
编制日期：2021年08月30日
目录
编制依据 1
编制说明 4
第一章 工程概况 4
第二章 施工总体部署 5
第三章 施工准备 7
第四章 施工工艺及主要施工流程 10
第五章 主要施工方案 12
第六章 安全生产管理与控制 20
第七章 文明施工和环境保护23

编制依据
1. 湖南华菱煤焦化焦化生化废水处理提标改造项目电气专业设计图纸。
2. 10KV 电缆线路及高压开关柜低压配电柜变压器安装工程技术文件。
3. 国家现行变配电安装工程施工及验收规范及质量检验评定标准。
4. 本公司ISO9002 质量手册、程序控制文件及作业指导书。
5. 本公司多年的施工经验和施工管理能力及技术装备。
6. 工程项目施工现场实际情况、施工环境、施工条件和自然条件。
7. 本工程采用的规范及标准编号如下:
本工程所采用的规范、标准编号
序号
规范和标准编号
规范和标准名称
1.
GB50052—1995
供配电系统设计规范
2.
GB 50254—96
电气装置安装工程低压电器施工及验收规范
3.
GB50255-96
电气装置安装工程电力交流设备施工及验收规范
4.
GB50256-96
电气装置安装工程起重机电器装置施工及验收规范
5.
GB50257—96
电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范
6.
GB50258-96
电气装置安装工程10KV以下配线工程施工及验收规范
7.
GB50259-96
电气装置安装工程电器照明装置施工及验收规范
8.
GB 50168—92
电气装置安装工程电缆线路施工及验收规范
9.
GB 50169—92
电气装置安装工程接地装置施工及验收规范
10.
GB 50170-92
电气装置安装工程旋转电机施工及验收规范
11.
GB 50171—92
电气装置安装工程盘、柜及二次回路施工及验收规范
12.
GB 50172-92
电气装置安装工程蓄电池施工及验收规范
13.
GBJ 147—90
电气装置安装工程高压电器施工及验收规范
14.
GBJ 148—90
电气装置安装工程变压器、油浸电抗器、互感器施工及验收规范
15.
GBJ 149—90
电气装置安装工程母线装置施工及验收规范
16.
GB50150-91
电气装置安装工程电气交接试验标准
17.
GBJ147-1990
电气装置安装接地装置施工及验收规范
18.
GB50173—1992
电气装置安装工程35kv及以下架空线路施工及验收规范
19.
GB50171-1992
电气装置安装工程盘、柜及二次回路施工及验收规范
20.
JGJ46-88
施工现场临时用电安全技术规范
编制说明
本工程工期紧，质量要求高，为保证优良的工程质量，使施工工艺达到一流水平，本《施工组织设计》中提出的施工方案、施工方法和技术措施，力求具体、实用、针对性强，同时积极慎重地推广和应用先进的新材料、新设备、新技术、新工艺，向科技要质量、要工期、要效益。
本《施工组织设计》是直接指导施工的依据.围绕质量、工期和安全这三大目标，在施工管理、劳动力组织、施工进度计划控制、机械设备周转材料配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各个方面，做了统筹考虑，突出其科学性和可行性。
第一章 工程概况
本工程为华菱煤焦化焦化生化废水处理提标改造所属10KV高、低压供配电专项安装工程。并柜安装高压开关柜2台KYN28—12、AA201(AA101），低压柜10台套，安装油浸变压器S11—M—800/10两台，从现有水处理变电所10KV高压室一、二段母线各并接KYN-28高压开关柜共两台，安装敷设从水处理变电所高压柜到现场变压器室两回路高压电缆YJV22—3＊70㎜²—8。7/10总长约303米，以及低压柜到各负荷点的低压动力电缆约5350米和相关所有控制电缆并调整试验直至试运行合格.
第二章 施工总体部署
第一节 施工组织机构设置
制定各项管理工作程序，确保各项管理工作有条不紊。各项管理工作程序的执行应该落实责任部门和责任人员,明确执行过程和执行结果的纪录。
建立施工进度计划管理程序、分项工程质量管理程序、不合格品(项）控制程序、工程材料管理程序、工程设备管理程序、甲供设备管理程序、甲控乙供设备管理程序、半成品、成品保护程序、工程交(竣)工资料管理程序等各项管理次序.
项目经理

项目副经理

技术副总经理

项目商务副经理

安全
财务部
行政
办公室
质量
安全部
物资
设备部
工程部
技术部

电缆班
交接试验班

配电2班
配电1班

根据本工程的特点,将整个工程划分为五个阶段:基础土建及接地线施工→高低压配电柜就位安装→ 电源线路电缆敷设→设备耐压调试→验收通电试车.按各阶段的施工特点安排设备材料进场的时间，科学调度劳动力、机械设备及工具，控制计划进度。
第二节 施工阶段总体部署
针对本工程的特点，计划将安装工程的施工划分为以下阶段：
一、配合土建预留预埋阶段：
接地极采用L50＊5*2500镀锌角钢,垂直打入地面以下800mm处，接地极间隔为5M、接地引出线超过地面20mm,接地引出点不少于2点.接地网采用L50＊5镀锌扁钢环接地极焊牢，双面施焊，要求焊接面不低于12mm。要求接地电阻小于4欧姆。当接地阻值达不到要求时，须增加接地极。
该阶段的主要工作是按照施工图的要求，在土建结构施工的同时配合土建预留出安装所需要的孔洞，预埋有关的管道和安装支吊架所需的预埋件。这一阶段应认真熟悉施工图纸,包括电气安装施工图和土建施工图，分清安装和土建各专业的责任。预留预埋的原则是在谁的图纸上标注的由谁施工，但安装专业应全面检查，避免因遗漏对今后的施工带来影响。
二、安装阶段：
1. 根据每个施工区段的进度安排，合理组织施工人员。每个施工区段根据系统专业划分专业施工队,负责各专业相关系统的施工.
2. 加强施工进度的总体协调，充分利用现代化的手段对工程进度进行跟踪和控制,并根据工程实际进度进行跟踪和调整.各作业队应根据安装工程总进度计划适时编制分部分项工程的月进度计划和周进度计划.
3. 利用施工进度计划的控制作用，将施工高峰期错开,使各专业施工高峰期分阶段依次进行,尽量避免各专业施工高峰期重叠而造成劳动力、施工机具的供应紧张和造成进度、质量、安全的局部失控.
4. 加强质量、安全管理的力量，将影响质量、安全的因素和隐患控制在最低的范围内,保证安装阶段的施工顺利进行。
5. 加强与土建及其他专业的协调，特别是所有安装工程各专业之间的配合、交叉、同步作业以及相互间的接口，协助项目部加强对机电安装各专业管理和服务,保证整个工程的施工进度和质量。
6. 对于各专业的管线的施工，设计已有综合管线布置图。应在此基础上，认真审核和校对施工图,对综合管线图加以深化和完善.
三、交接试验及试运行阶段：
1. 在系统调试前编制出各系统单机试运行和系统试运行调试方案，方案应经过项目部审核认可.整个系统调试将以此作为指导。
2. 调试应按照调试方案进行，直至达到符合设计和技术规范说明的要求。
3. 交接试验：试验结果达到设计和技术规范的要求,调试负责人、代表在电气调整试验报告上签字.出具电气调整试验报告。
四、竣工验收阶段：
工程竣工验收以工程合同条款、设计说明及施工图、设计变更或技术核定的书面文件、国家颁布的施工验收规范和质量检验评定标准、业主指定的有关标准为依据。
认真做好竣工资料的整理和竣工图的编制和汇总.
为保证各阶段进度计划和质量、安全目标的实现,应分别制定各阶段的进度、质量、安全保证措施，动态地控制各阶段的施工，以过程精品来保证工程的整体质量。
第三章 施工准备
第一节 技术准备
一、组织学习图纸
通过学习图纸，熟悉图纸内容,了解设计要求和施工达到的标准，明确工艺流程,掌握和了解设计图纸细节。
二、编制施工方案、预算、加工计划、进度计划、资金使用计划。
施工方案是统筹规划该工程进行施工准备和正常施工的全面性技术经济文件，同时也是编制施工图预算以保证施工顺利进行的先行技术文件之一,是施工交叉搭接、流水顺畅进行的先决步骤，作好施工前的预算、加工、进度计划步骤安排，方可保证原材料、半成品、成品构件等按时进场待用。
第二节 施工组织准备
该工程采取公司领导下的项目法施工的组织形式，由公司所属优秀项目经理、具有厂房施工丰富经验的项目经理领导班子承担施工。
项目班子职能部门齐全,包括技术、现场工长管理、质量、安全、设备、材料、预算、财务、劳资、机械、治安、后勤等，对工程施工进行全面全过程的系统管理。
第三节 施工机械的选择配备
根据本工程的实物工程量结合工期需要,另外综合考虑本工程的实际情况，现场配置全套钢筋加工机械一套。
本工程砼采用集中搅拌,另外现场砼运输采用混凝土罐车运输，泵送砼.
本工程主要机械设备的选择见“施工现场主要施工机具一览表”。
主要施工机具见下表：
序号
名称
规格型号
数量
产地
额定功率
备注
1
交流电焊机
BX1-330
1台
国产
21KVA

2
手动液压叉车
5T
1台
国产

3
液压弯管机
φ100
1台
国产
0.5KW

4
氧气乙炔设备

2套

5
250V摇表

1只

6
1000V摇表

1只

7
2500V摇表

1只

8
万用表
V—201
4只

9
钳形电流表
0—600A
1只

10
接地电阻测试仪
ZC-8
1个

11
压线钳

2把

12
台钻
Z513
1台
国产

13
角向磨光机
Φ100/Φ125
1台
国产

14
电钻
Φ13
4把
徳国
0.3KW

15
电锤
TE-10
2把
徳国
0.3KW

16
砂轮切割机
Φ400
1台
国产
1。1KW

17
电工常用工具

3批
国产

18
吊车
16
1台
国产

19
汽车

2辆
国产

注：其它未涉及到的工具,根据现场的实际需求，由公司统一配备。
第四节 施工劳动力计划
公司将根据工程进度，劳动力需用计划，以及各阶段施工的用工情况,随时调整、配备、满足工程的需要，形成严密的动态管理.
施工阶段所需劳动力配备情况列于下表。
序号
工种
人数
备 注
1
管理员
6

2
电工
10

3
电焊工
10

4
油漆工
5

5
普工
10
普工人数，随工程进展情况调整。
6
司机
2

7
总计（人)
43

第五节 进度计划的控制
对项目的人力、技术力量、资金、施工机具、材料及配套件供应、设备运输及施工环境设施实行统一管理和调配。抓住可能影响项目施工进度的关键因素主动采取相应措施，统一调配人力物力等资源,以实现对进度计划的有效控制。
第四章 施工工艺及主要施工流程
第一节 施工顺序
一、施工阶段划分
按主要工序分为六个施工阶段:
第一阶段:预留孔预埋件（管)的工作.
第二阶段：10KV/0。4KV变配电房土建工程、高压电缆管道埋设,桥架、支架、排管安装工程。
第三阶
