资中箱涵专项施工方案完整
(完整版资料,可直接使用可编辑,推荐下载)
世行贷款四川小城镇发展项目
——资中县重龙镇北外环线建设工程项目
钢筋砼箱涵
专项施工方案
建设单位:资中县住房和城乡规划建设局
监理单位:美国HJI集团公司和中国成达工程联合体
施工单位:广东省基础工程公司
广东省基础工程公司
世行贷款资中县重龙镇北外环线建设工程项目部
2021年11月

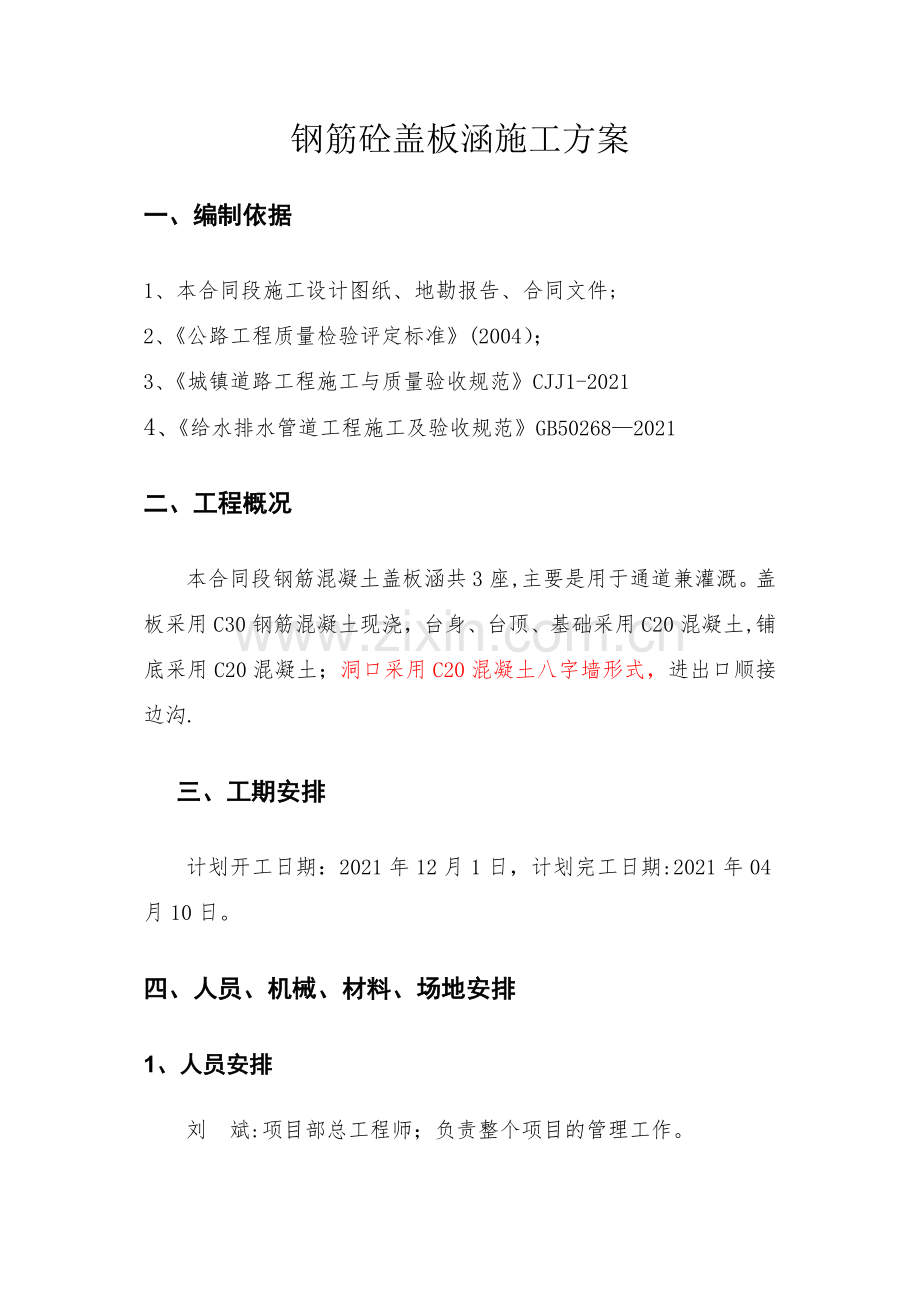

钢筋砼盖板涵施工方案
一、编制依据
1、本合同段施工设计图纸、地勘报告、合同文件;
2、《公路工程质量检验评定标准》(2004);
3、《城镇道路工程施工与质量验收规范》CJJ1-2021
4、《给水排水管道工程施工及验收规范》GB50268—2021
二、工程概况
本合同段钢筋混凝土盖板涵共3座,主要是用于通道兼灌溉。盖板采用C30钢筋混凝土现浇,台身、台顶、基础采用C20混凝土,铺底采用C20混凝土;洞口采用C20混凝土八字墙形式,进出口顺接边沟.
三、工期安排
计划开工日期:2021年12月1日,计划完工日期:2021年04月10日。
四、人员、机械、材料、场地安排
1、人员安排
刘 斌:项目部总工程师;负责整个项目的管理工作。
杜 明:施工技术员;负责该涵洞施工方案的具体实施。
李 小:测量队长;负责该涵洞的测量放样和施工过程中高程控制工作。
罗振平:路基工程师;负责施工方案的具体实施.
龙 伟 :质检工程师;负责施工过程中质量控制。
冯 东:试验工程师;负责施工过程中试验数据的复核上报工作。
成达昌:安全员;负责施工过程中作业人员的安全教育、现场安全监督及检查工作。
施工操作人员:技工10人,普工20人
2、机械设备安排
挖掘机1台,自卸车1台,模板150m2,脚手架10T,振动棒2根,发电机1台(50KW),混凝土由拌和站(前期用商品砼)统一提供(设备不再作介绍).
3、材料安排
涵洞施工所需的水泥、钢筋、砂、石料等原材料已通过相关检验审批手续检验合格,并已合理堆放并标识。
五、具体施工方案
1、基坑开挖
(1)、基坑开挖开始之前先测量放样出涵洞中心位置及基坑开挖边线,然后通知监理工程师到现场对涵洞平面位置,原地面标高,所接路基排水及灌溉沟渠的位置和流水面进行复核。经复核无误并经监理工程师同意后方可开挖.为便于开挖过程中的检验复核,基础轴线控制桩应延长至将开挖基坑外加以固定标记.
(2)、根据测量放样的基坑开挖边线,清除施工区域内的杂物、障碍物,采用挖掘机开挖,对于大的孤石和坚硬岩层采用人工打眼放炮,挖掘机配合清渣,开挖过程中密切关注边坡稳定性,若发现边坡土层有开裂情况出现,应及时予以可靠的支撑,经监理工程师检查同意后方可继续施工。机械开挖基坑应预留30cm左右时以筹备基础中线恢复和基底承载力试验检测,完成相关测量、试验工作后,改用人工开挖清基.
(3)、开挖出的材料,经监理工程师检查后认为适用的,可用作回填或铺筑路堤或按监理工程师指示的其他方法处理。
(4)、基坑开挖过程中,严防基坑积水,应在基坑设计尺寸外周边设排水沟,坑内设集水井,并及时用抽水机排水。以保证的整个基坑开挖工程中都不致遭受水浸的危害。
(5)、基坑开挖至图纸规定基底标高后,如发现基底承载力达不到图纸规定的承载力要求时,根据实际钻探(或挖探)及基底试验资料提出地基处理的方案,报告监理工程师审查,并按监理工程师的指示处理。在开挖的基坑未经监理工程师批准之前,不得进行下一步施工。
(6)、基坑开挖完毕,报请监理工程师到现场监督检验,将检验情况填写地基检验表,报请监理工程师复验批准后,方可进行下一步施工.
2、模板和脚手架
(1)模板
箱涵模板采用木制模板,其支撑用的脚手架、支撑杆、支架等使用质量合格的钢管支架、木材或经监理工程师同意的材料,并能满足尺寸和强度,以保证模板在砼浇注震捣和凝固过程中模板不发生超过允许的形变.结构表面外露的模板,挠度不大于模板构件跨度的1/400,结构表面隐蔽的模板,挠度不大于模板构件跨度的1/250。
(2)模板中的金属拉杆或锚杆,设置在距离砼表面50mm处,以便取出时不致损坏砼;当砼中间需设拉杆时,可以先埋设小塑料管,供穿拉杆使用,拆模后管中填注相同标号的砂浆.
(3)模板在安装和浇注过程中应保持规定的线形,直至砼充分硬化,重复使用的模板应始终保持其线形、强度、不透水性和表面光滑,在浇注前模板内必须清理干净,并取得监理工程师的同意.
(4)模板油必须使用监理工程师可以接受的模板油。
(5)模板接缝:模板接缝应该保持线形的美观。对于接缝不严密的模板,在中间夹一层海绵后,再对其固定,并且模板的水平缝和垂直缝应贯穿整个结构物。
(6)模板和脚手架的拆除
a.拆模前必须得到监理工程师同意.在模板拆除时,保证砼不致于因此损坏。
b. 对于不承重的侧模,当砼的强度达到2.5Mpa方可拆模;对于该结构物承重的模板,跨径大于3m,砼达到70%的设计强度方可拆模。
3、浇筑
(1)、混凝土浇筑作业应连续进行,如发生中断,立即报告工程师.
(2)、浇筑混凝土作业过程中应随时检验预埋部件,如有任何位移及时矫正.
(3)、混凝土由高处自由落下的高度不得超过2m,当采用导管式溜槽时应保持干净,使用过程要避免混凝土发生离析。
(4)、混凝土按水平层次浇注,用插入式振捣器时,捣实厚度不得超过30cm,同时要避免两层混凝土表面脱开。当分层浇注时,应在下层砼初凝前完成上层砼的浇注,上下层同时浇注时,上下层的浇注距离应保持在1.5m以上。
(5)、混凝土捣实
a。 振捣器根据实际情况,采用φ50振动棒(直径d=51mm,有效振动半径为直径的8~9倍),且工地配有足够数量良好状态的振捣器,以使发生损坏时备用。
b。 振捣器插入混凝土或拔出时速度要慢以免产生空洞。
c. 振捣器要垂直插入混凝土内,并要插入前一层混凝土里,但进入底层深度不得超过50mm.
d. 振捣器移动距离不得超过60cm(有效振动半径的1。5倍)。
e。 对每一振动部位,必须振动到该处砼密实为止。密实的标志是砼停止下沉,不再冒气泡、表面呈平坦、泛浆,注意严禁过振或欠振。
f。 使用插入式振捣器时,尽可能避免与钢筋、预埋件相触。
g。 在浇注底板和顶板时,最后一层使用平板振动器振实。
4、混凝土养护
(1)、混凝土浇筑完成后,应在收浆后尽快洒水养护,混凝土养护用水的条件与拌和用水相同。
(2)、混凝土模板覆盖时,应在养护期间经常使模板保持湿润,砼养护时,表面覆盖麻袋或草袋等覆盖物进行洒水养护,使砼的表面保持湿润。
(3)、每天洒水的次数,以能保持混凝土表面经常处于湿润状态为度,洒水养护的时间为7d。
4、结构物砼的试验
(1)、试验取样每组三块,任从一盘砼中取试样,以28天强度为依据。根据这两个结构物具体的工程数量,取样组数见下表:
箱涵各部位砼试件取样表
结构物部位
砼试件的取样组数
备 注
第一次浇注
1组
底板及内壁以上30cm
第二次浇注
1组
侧墙、顶板
(2)、试件应按规定制作,养护和实验,试验中试件抗压强度在无为县建筑工程质量监督建材试验室进行试验.
(3)、现场试件的养护:当需要附加试件进行试验以确定结构混凝土养护方法的效果,决定可以拆模和投入使用的时间,这些试件养护采用和结构砼同步养护方法。
(4)、质量要求:砼暴露面应光平,外观整齐,没有蜂窝露筋及空洞,麻面不得超过表面积的0.5%。
(5)、表面缺陷修补:当有可能影响砼性能的缺陷时,采用的方法应经监理工程师批准.
6、变形缝的处理:
变形缝应按施工设计图纸要求5m设置一道,沿整个涵身设置通缝,宽3cm。
7、涵身的浇注顺序
箱涵沿变形缝分成两部分浇注。每部分分两次浇注,第一次浇注:包括底板及内壁以上30cm的砼一起浇注。第二次浇注侧墙及顶板砼。
8、箱涵的检验评定。
箱涵的基础、底板、侧墙及顶板浇注后,按《给水排水构造物施工及验收规范》进行检测,评定其是否合格.
9、涵背回填
洞身在回填时应在相对两侧或者四周进行同时回填,其标高应基本相等且同处在一个水平面上,回填顺序应按基底排水方向由高至低分层进行,与路堤结合部分挖成台阶,以便新老基层相互咬合。回填材料分层摊铺,每层压实后厚度不超过150mm,压实度达95%。
箱涵实测项目
项次
检查项目
规定值或
允许偏差
检测方法和频率
规定分
1
砼和砂浆强度(Mpa)
在合格标准内
按附录D和F检查
30
2
轴线偏位(mm)
明涵
20
用经纬仪检查,纵横向各2处
10
暗涵
50
3
结构尺寸(mm)
±20
用皮尺量3~5处
20
4
涵底流水面高程(mm)
±20
用水准仪检查洞口2处,拉线检查中间2处
10
5
长度(mm)
+100,-50
用尺量
10
6
孔径(mm)
±20
用尺量3处
10
7
顶面高程
(mm)
明涵
±20
用水准仪检查3处
10
暗涵
±50
六、冬期施工措施
1、 冬期施工概念
1。1 本工程施工过程要经历冬季,按照国家的施工技术规程的规定,日平均气温连续五天低于5℃即进入冬期施工,所以在组织施工时应采取冬期施工措施保证工程能够正常施工。
1。2 冬期施工技术措施的编制
进入冬期施工前,工程技术人员编制冬期施工技术措施,保证工程施工的各项措施都能得到落实,确保冬期的施工质量。冬期施工技术措施按照“经济、合理、能保证工程质量"的原则进行。
2、冬期施工主要技术措施
(1) 掺加防冻剂
在混凝土中和砂浆中掺入防冻剂,其品牌和掺量须在经试验确定的前提下才能使用。添加早强防冻剂,主要为缩短混凝土和砂浆的初凝时间,加快其强度的增长,以获得抗冻的性能。
(2) 加强砼的养护
根据工程施工气温条件,在混凝土浇注过程中,利用业主的蒸汽或自设锅炉房对已浇注的砼进行蓄热养护.
(3) 混凝土搅拌用水泥采用水化热高的普通水泥。
(4)砼要按照经试验配制好的掺加防冻剂的配合比配置,并严格控制水灰比。
(5) 垫层封盖前,应将基坑采用帆布等材料覆盖。防止冻胀地基变形和地基接触点上的砼冻结。
(6) 模板内的裂缝和孔洞要堵塞密实。
(7) 竖向结构的砼浇注时,应控制砼的下落高度,减少砼的热量损失。
七、雨期施工措施
1、雨期施工的准备工作
由于雨期施工持续时间较长,而且大雨,大风等恶劣天气具有突然性,因此应认真编制好雨期施工的安全技术措施,做好雨期施工的各项准备工作。
2雨期施工措施
2。1 合理组织施工
根据雨期施工的特点,将不宜在雨期施工的工程提早或延后安排,对必须在雨期施工的工程制定有效的措施,睛天抓紧室外作业,雨天安排室内工作,注意天气预报,做好防汛准备。
2.2 做好施工现场的排水
(1) 根据施工总平面图、排水总平面图,利用自然地形确定排水方向,按规定坡度挖好排水沟,确保施工工地排水畅通。
(2) 应严格按防汛要求,设置连续、通畅的排水设施和其他应急设施,防止泥浆、污水、废水外流或堵塞下水道和排水河沟。
(3) 若施工现场临近高地,应在高地的边缘(现场的上侧)挖好截水沟,防止洪水冲入现场。
(4) 雨期应做好傍坡边缘的处理,防止滑坡、塌方威胁工地。
(5) 雨期应设专人负责,及时疏浚排水系统,确保施工现场排水畅通。
2.3 运输道路
(1) 临时道路应起拱3%,两侧做宽300MM、深200mm的排水沟。
(2) 对路基易受冲刷部分,应铺石块、焦渣、砾石等渗水防滑材料,或者设涵管排泄,保证路基的稳固.
(3) 雨期应指定专人负责维修路面,对路面不平或积水处及时修好.
2。4 雨期施工的用电
(1) 各种露天使用的电气设备应选择较高的干燥处放置。
(2) 机电设备(配电盘、闸箱、电焊机、水泵等)应有可靠的防雨措施,电焊机应加防护雨罩.
(3) 雨期前应检查照明和动力线有无混线、漏电、电杆有无腐蚀,埋设是否牢靠等,防止触电事故发生.
(4) 雨期要检查现场电气设备的接零、接地保护措施是否牢靠,漏电保护装置是否灵敏,电线绝缘接头是否良好。
2.6 各种固定机械设备、电气设备、配电箱,必须搭设防雨棚,移动设备、配电箱必须用雨具覆盖.
2。7现场临时设施必须定期安全检查,如有情况及时处理。
2。8易锈蚀的建筑材料及怕雨的建筑材料必须做好防雨措施.
2.9基坑施工时,设排水沟和集水井,项目部配备足量水泵及相应的排水管,及时排除积水和土层的渗水,把水位控制在垫层表面以下30cm.
2.10设专人负责明沟排水的疏通和维修,保证施工道路不积水,注意收集气象预报资料,现场要有晴雨表,配备足够的抽水设备及防台风防汛的应急材料。
八、夏季施工措施
1、宿舍应保持通风,干燥,有防蚊蝇措施,统一使用安全电压.生活办公设施要有专人管理,定期清扫、消毒、保持室内整齐清洁卫生。
2、防暑降温措施
2.1 组织措施:合理安排作息时间,实行工间休息制度,早晚干活,中午延长休息时间等。
2.2技术措施:改革工艺,减少与热源接触的机会,疏散、隔离热源.
2。3通风降温:可采用自然通风、机械通风和挡阳措施等。
2.4卫生保健措施:供给含盐饮料,补偿高温作业工人因大量出汗而损失的水分和盐分.
3、施工现场应供符合卫生标准的饮用水,不得多人共用一个饮水器皿。
4、合理安排作业时间,错开午间高温期.
5、砼施工时采用低水化热水泥掺加缓凝减水剂,加强砼养护工作。
6、做好防洪、排涝工作.
九、施工安全保证措施
1、确立安全检查制度
由注册建造师组织,各职能部门、作业队组管理人员参加,对施工现场每月进行一次联合安全大检查,安全员及作业队组安全管理人员对施工现场每班进行一次安全巡查,并填写《安全检查日志》,技术负责人及安全技术人员对设备工艺情况进行不定期的专项检查.施工员在下达生产任务时,必须向施工作业队进行书面安全交底.
2、加强安全教育
项目经理部全体人员在工程开工前必须接受进场安全教育。作业人员交换工种前进行新工种的安全技术教育,并经考试合格后方可上岗,严格执行“三级安全教育”.坚持全员安全教育制度,提高施工人员的自保与互保意识,将安全生产责任制落实到各职能部门,各作业班组责任到人。
3、完善安全保护设施
合理布置施工场地,临时房屋建筑集中布局,布置必须符合消防安全条例的规定及要求,施工现场设置醒目、统一的安全标志。
4、严格控制方案审批程序和落实情况
每一道工序开工前,必须作出针对性强、内容详尽的施工方案和方案落实执行措施(模板、支架、支撑等结构必须经过结构计算和验算),报请监理工程师审批后实施。方案审批后,及时下达施工技术、安全交底,实施过程中严格监督检查.
5、开展预测、预防工作
针对施工过程中可能发生的安全事故,开展预测、预防工作,找出工程施工安全风险点,并制定出相应的对应措施,防患于未然.
6、安全工程师经常对现场进行巡视检查,纠正安全生产中的各种隐患,发现违反操作规程的人员要立即制止,停工整改。
7、多工种作业时,必须设专人负责,统一指挥,相互配合。所有进入施工现场人员,必须按规定佩戴个人劳动保护用品,凡不符合安全规定者,严禁上岗。
8、严禁班前饮酒,进入施工现场不准嘻戏打闹,禁止从事与本职工作无关的事情。
十、文明施工保证措施
1、场地
1.1 施工场地应当整平,清除障碍物,无坑洼和凹凸不平;
1。2 场地雨季应不积水,办公、生活区应适当绿化;
1。3 施工现场应具有良好的排水系统,设置排水沟及沉淀池,现场废水不得直接排入市政污水管网和河流;
1。4 现场存放的油料、化学溶剂等应设有专门的库房,地面应进行防渗漏处理;
1.5 地面应当经常洒水,对粉尘源进行覆盖遮挡。
2、道路
2.1 施工现场道路应畅通,应当设循环干道,满足运输和消防要求;
2.2 主干道应平整坚实,且有排水措施,硬化材料可采用石屑、焦渣、砂砾等压实整平,保证不沉陷、不扬尘,防止泥土带入市政道路;
3、封闭管理
施工现场的作业条件差,不安全因素多,在作业过程中可能伤害作业人员,也可能伤害现场以外人员.因此,施工现场实施封闭式管理,将施工现场与外界隔离,防止“扰民”和“民扰”问题,同时保护环境、美化市容。
3.1 施工现场围护沿工地四周连续设置,除出入口外,不得留有缺口;
3.2 围挡的用材应坚固、稳定、整洁、美观,宜选用砌体、金属材板等硬质材料;
3.3 施工现场围挡一般应高于1。8m;
3.4 禁止靠围挡内侧堆放泥土、沙石等物品,严禁将围挡做挡墙使用;
3.5 雨后、大风后以及春融季节应当检查围挡的稳定性,发现问题及时处理;
3。6 施工现场固定出入口应安排人员值班,防止非施工人员进入施工现场;
十一、环境保护措施
1、社区服务
施工现场建立不扰民措施,安排责任人管理和检查。与周围社区定期联系,听取意见,对合理意见及时采纳处理。工作应当有记录。
2、相关法律法规
国家关于保护和改善环境,防治污染的法律法规主要有:〈<环境保护法>>、〈〈大气污染防治法>>、<〈固体废物污染环境防治法>〉、〈<环境噪声污染防治法>>等,在施工时应当自觉遵守。
3、防治大气污染
3。1 从事块片石、级配碎石及土方运输采用密闭式运输车辆或采取覆盖措施;
3.2 施工现场出入口处采取保证车辆清洁的措施;
3。3 施工现场根据风力和大气湿度的具体情况,进行灰土回填、转运作业;
3.4 禁止在施工现场焚烧油毡、橡胶、塑料、废纸等会产生有毒、有害烟尘和恶臭气体的物质。
3.5 施工现场的机械设备、车辆的尾气排放应符合国家环保排放标准要求。
4、防治水污染
4.1 施工现场设置排水沟及沉淀池,现场废水不得直接排入市政污水管网和河流;
4.2 现场存放的油料、化学溶剂等设置专门的库房,地面进行防渗漏处理;
5、防治施工噪声污染
5。1 施工现场应按照现行国家标准<<建筑施工场界噪声限值〉>及<<建筑施工场界噪声测量方法>〉制定降噪措施,并对施工现场的噪声值进行监测和记录;
5。2 施工现场的强噪声设备应设置在远离居民区的一侧;
5。3 对因生产工艺要求或其他特殊需要,确需在22时至次日6时期间进行强噪声作业的,施工前建设单位和施工单位应当到有关部门提出申请,经批准后方可进行夜间施工,并公告附近居民;
5。4 夜间运输材料的车辆进入施工现场,严禁鸣笛,装卸材料应做到轻拿轻放;
5。5 对产生噪声的施工机械、机具的使用,采取消声、吸音、隔声等有效控制降低噪声。
十二、地下管线及地上设施的防护措施
根据业主及监理的要求,在施工过程中对邻近的地下管线采取加固保护措施。对于横穿或斜穿沟槽的公用管线,我们将采用托吊的施工方法加以保护加固。在路基施工中,离路基近的电线杆,我们具体的保护加固措施,对周边建筑物的加固及各种公用管线具体加固细则如下:
1、明确项目的保护管线工作的责任人和专职管线保护监督员,熟悉周围建筑物及地下管线情况,并且提出具体保护措施。
2、坚持按照业主关于管线保护的“三卡、一单、双监护”要求办理有关手续和对管线的监护,办理“绿卡”和现场交底监护工作。
3、施工前,根据业主和管线单位提供的地下管线资料采用物探手段对施工范围的地下管线进行确认,并且开挖样洞,并以书面资料上报业主和监理。
4、对需进行加固保护的管线,召开管线协调会,拟定加固方案。工程施工中,严格按照确定的管线加固方案进行实施。并有管线监护人员和施工单位专职管线监护员进行双监护.出现问题,立即停止施工,并上报业主.
5、进行信息化施工,加强对因施工而影响范围的地下管线动态变化的监控,根据监测数据变化的情况,及时调整施工方案,确保道路与地下管线的正常运行.
6、施工中发现管线有异常现象或管位有差异,可能对地下管线的安全和维修产生影响时应立即停止施工,同时与相关管线单位联系,落实保护管线的措施后方可继续施工。
7、施工时,施工管理人员必须向一线直接操作人员作好保护地下管线的交底工作,如因管理不善,措施不当而造成管线事故的有关人员,公司将进行严格处理,以确保地下管线的安全。
8、若发现地下管线损坏事故,应立即通知管线单位,保护现场,做好记录,并向主管部门报告,坚持“抢修在前处理在后"的原则。
排污箱涵工程
施
工
方
案
目录
1、 工程概况..。....。。.。.。.。。。.。。。。。.。...。。.。。...。。。.。...。。1
2、 工期计划。.。..。。.....。。。。。.。.。.。。.....。。。。。.。.。...。。。。.1
3、 施工准备.。....。..。。.。。...。.。....。。.。。.....。。.。...。。。.。1
4、 施工方案.。。。......。.....。。.....。...。。.。....。.....。。...4
5、 施工安全措施。。...。....。.。。。.。。。..。..。。..。.。..。....。..14
6、环境保护管理体系与措施.。。.。。。。。。。.。。。。。。。.。.....。..。.15
箱涵施工方案
一、工程简况
起点桩号为K0+000,终点桩号为K5+663全长为5663米,箱涵采用矩形断面,污0+000。00—污4+000.00过流断面为1。2m*1.8m,污4+000.00—污5+663。00过流断面为1.2m*2.0m。同时为了满足施工需要,沿线设置10个临时出入口及便道.
二、工期计划
本工程计划开工时间为2021年8月5日,完工时间为2021年11月10日。具体开工时间依据总监理工程师颁布的开工指令为准.
三、施工准备情况
1、施工人员准备情况
劳动力情况表
管理人员
钢筋工
电工
木工
砼工
石工
杂工
6
48
3
70
24
7
20
2。 机械及料具
机械情况表
序号
名称
单位
型号
数量
1
挖掘机
台
CAT323
2
挖掘机
台
360
10
2
装载机
台
柳工ZL—50
2
3
压路机
台
Y20
2
4
自卸车
辆
20m3
14
5
测量仪器
套
1
6
弯曲机
台
2
7
钢筋切断机
台
2
8
电焊机
台
6
9
插入式振动棒
台
10
10
打夯机
台
4
11
平板振动器
台
4
12
潜水泵
台
10
13
小推车
台
10
材料情况表
序号
资源名称
数量
进场时间
备注
1
彩条布
10000㎡
2
编织袋
20000个
3
钢管
24000m
4
模板
6000m2
四、施工方案
(一)、施工便道
(1)施工原则
1、尽量少开挖,少破坏原有植被。
2、施工前弄清地形特征,及地下结构物、光缆、管线的走向,和埋设深度.避免造成不必要的损失。
(2)施工措施
便道处于山地,结合箱涵施工图纸,及现场实际情况,为确保安全和工期,质量控制,注重环保等工作有效开展,制定以下施工措施:
1、路基施工前,清除所有路基内的树木,杂草,垃圾及原地面以下的表土,清理的垃圾运弃至甲方指定的位置.
2、对回填路段,回填前对原地面进行碾压处理,外购土不含腐殖土,草皮,树根等有机物.路基填筑采用分层填筑,分层厚度不大于30cm,采用装载机摊铺整平,压路机碾压密实。
3、土方开挖。采取分段开挖,边坡系数按现场地质情况而定,石方边坡1:0.15,土方边坡1:1,松散堆积土石边坡1:1。5,开挖由上之下分层开挖,开挖土石方必须运弃至指定弃土场。
4、路床碾压成型后,外购大片石铺设,要求片石粒径不大于30cm,不小于15cm。
5、路面面层采用2—4碎石泥结石路面,厚度10cm,路面横坡2%,向道路两侧排水沟汇流。
6、箱涵施工完成后将便道回填料挖除外弃,以免影响后期绿化工程。
施工便道示意图
(二) 、施工围堰
(1)、围堰示意
计划开工后,开始进行右岸的围堰,围堰范围由河道右岸向河中心围,纵向围堰范围K0+000~K5+663,分段将围堰内的水抽出后,开始进行K0+000~ K5+663的右岸下部结构施工.围堰时,在施工时严格按照河道管理单位的要求进行,以保证围堰后河水能够按要求顺畅流通,《右岸施工导流河道横断面示意图》如下:
H=2m
(2)、围堰
1、 围堰施工
A、根据我方对现况调查情况,经研究决定,河道内围堰采用中间填土,外侧加土袋的围堰方法。
B、计划开工后,先将河床底上的石块、淤泥等杂物清除干净,再在河道内采用粘性土或砂夹粘土进行填筑,材料不足部分,采用外购材料.填土外侧堆码两层土袋,土袋间放置一层彩条布。围堰的总长为5663米,高约2米,围堰顶部宽4米,方便机械设备及材料到达现场。高于现况水面0.5米,边坡为1:1.围堰外购土方量约为68000方.
C、围堰时,每填筑起30cm碾压一次,逐层压实至距围堰顶部,压实度保证达到95%,确保车辆通行。堆码的土袋的上下层和内外层互相交错,码放密实平整.在土袋与填土之间设置一层彩条布防水层,彩条布下部用木楔固定在河床上,并用土袋压实,禁止河水从底部渗入.
D、箱涵施工完毕后将围堰拆除,人工机械配合将堰体从河道内捞出并弃运。
2、排水设施施工
A、设置集水井:沿围堰内底角0。5米处每20米设一个60cm×60cm×60cm的集水井。
B、明沟设置:在集水井中和围堰之间设置一道明排水沟。宽30cm,深30cm,沟底铺设10cm碎石。
C、共配置6台3KW的潜水泵,逐个将集水井内的水抽出,为确保雨季期间施工顺利,备用2台3KW潜水泵。
D、排水沟及集水井待箱涵施工完毕后采用碎石填至设计河底标高.
3、围堰施工标准
(1)围堰高度高出施工期间现有水面0。5米。
(2)围堰内平面尺寸满足施工的需要.
(3)围堰逐层压实,满足施工过程中承载力要求.
(4)围堰防水严密,减少渗漏。
(5)在筑围堰之前,将堰底下河床底上淤泥杂物清理干净。
(6)堆码的土袋的上下层和内外层相互错缝,尽量堆码密实平整。
4、围堰可能发生的紧急情况及对应的应急措施
A、可能存在的集中渗漏原因分析及处理措施
原因分析:
由于填筑土料的质量存在问题,由于填筑的防渗土料的粘度计抗渗指标未达到要求,未能起到很好的防渗效果,可能大面积渗水现象. 围堰与岸坡的相接处产生较大渗漏。
处理措施:
a、第一种情况的处理措施:选用符合质量的土料,继续在原铺设防渗粘土上填筑,减小渗漏。
b、第二种情况的处理措施:主要原因在于岸坡上渣土未清除干净,或粘土与边坡未能较好的结合,一种处理方式是对岸坡渣土进行进一步处理,并填筑防渗粘土,另一种处理方式是增长岸坡的粘土铺盖长度,延长渗径。或以上两种方式同时使用.
如果在渗漏不能得到很好处理,流量过大的情况下,需在围堰下游增设一截水槽,增加排水设配的投入,加大排水量,对渗漏水进行强排,保证基坑在干处进行混凝土作业施工.
B、超标洪水时的应急处理措施
当围堰上游出现超标设计水位洪水,必须发布紧急撤离通知,对在围堰及基坑内施工的所有人员及设备进行紧急转移.
汛期围堰在设计洪水冲刷下可能发生集中渗漏、局部坍塌等险情,为保证围堰安全进行,需对上述险情进行应急处理。
当围堰发生集中渗漏情况,首先在围堰迎水侧找出渗流进水口,及时堵塞,截断渗水来源。同时,在背水侧渗流出口采用反滤料压填,降低水流流速,延缓围堰土料的流失,防止险情扩大.采用盖堵法对围堰渗漏部位进行抢护,采用篷布盖堵,再用土袋或石渣袋抛投压脚,直到断流为止。
围堰出现局部塌方时,及时对塌方范围抛填块石进行修补完善,恢复围堰断面尺寸,防止围堰断面减小、险情扩大。
(三)、箱涵施工
1、施工放样
我司技术部用GPS及全站仪测设箱涵的纵、横轴线,精确定位,用水准仪将设计高程测量至各施工里程,并计算出各点的挖填高度。上报监理经监理工程师复核无误,方开挖施工.
2、基坑的开挖
(1)、因本工程段地形复杂,大部分段箱涵又处于河床之下,在开挖之前,先要进行围堰处理。
(2)、分层开挖,首先对原堆积石渣及杂土开挖,对于零星孤石坚石及基坑开挖石方均采用机械破碎,再进行机械开挖。针对局部河床淤泥软土段,采用人工挖淤,装车外运。开挖界线为周边放宽60cm,以便于施工。当地质情况良好时,边坡可不设支撑;当容易塌方时,可设临时支撑,以保证边坡的稳定性.
3、箱涵的一般施工工艺
(1)、基础处理
箱涵基槽位于坚石地段的基础,开挖成型,达到设计标高后,采用人工清洗,及时进行垫层混凝土浇筑,不得长时间露晒.对于软基部分及超深部分,箱涵底部软基深度≥700mm时,先将淤泥挖除,再用块石夯实换填(换填坡比:1:1~1:1.5)至冲刷线(河床下1m),冲刷线至箱涵底部浇筑C20毛石混凝土。
(2)、钢筋加工和绑扎
对照施工图,将各种型号的成型钢筋吊运至施工作业点,作业点采用50KW发电机提供用电.首先计划好各种型号数量,然后再进行各种型号的钢筋分类绑扎。绑扎完成后对钢筋保护层进行塞垫,箱涵墙身,内外绑扎成品橡胶垫块,间距500mm,梅花形布置绑扎。
(3)、立模
箱涵第一段模板采用木制模板及定型钢模,其支撑用的脚手架、支撑杆、支架等使用质量合格的钢管支架、木材或经监理工程师同意的材料,并能满足尺寸和强度,以保证模板在砼浇注震捣和凝固过程中模板不发生超过允许的形变。结构表面外露的模板,挠度不大于模板构件跨度的1/400,结构表面隐蔽的模板,挠度不大于模板构件跨度的1/250。第二段模板采用竹胶板立外模以增加其美观及平整度,内模采用竹胶板立模。并采用得到认可的脱模剂。首先测量员测量出箱涵两边边线位置,并弹好模板安装线,木工沿线打12mmx12mm孔,安装12的钢筋做模板定位桩,间距500cm.然后开始安装模板。模板安装分两次进行,先装底模,高度30cm,混凝土浇筑完成后,墙身与地板接触面部位采用人工打毛,并留设水平施工缝,并在施工缝位置预留5×5止水凹槽.(具体做法见图4—3—2)
b、箱涵墙身模板安装先安装内模,内模安装前用水准仪将本点箱涵底标高测量出来,做好标记,并弹好内模安装边线木工沿线打12mmx12mm孔,安装12的钢筋做模板定位桩,间距500cm。然后开始安装模板。最后再由下至上安装模板。
c、外模安装,沿定位桩安装,安装外模前先冲洗模板内的杂物,然后开始安装,同内模一样由下至上安装,外模与内模之间安装预制水泥撑,预制水泥撑长度同箱涵墙体宽度。
d、模板加固。模板安装完成后,在模板背面夹100mmx50mm木方,间距100,用止水螺杆锁紧夹内外模板木方的钢管,丝杆间距不得大于500mm,本箱涵墙体水平钢管加固不得小于3道.拆模后外露部分丝杆采取人工打磨至砼表面并用止水砂浆抹面。
e、箱涵顶部支撑,采用φ≥48mm,壁厚≥2mm的钢管,接头用扣件锁死,支撑立杆间距不大于600mm.立杆下端头垫100x100方木,上下两道横杆双向连接,第一排横杆,离地高度不大于300mm,第二排横杆离顶部不小于300mm,为方便模板拆除,每根立杆上端安丝撑一道,每根横向横杆两端都加丝撑,顶住箱涵墙体内模。
f、模板加固完成后,用1:2水泥砂浆或泡沫胶堵住模板与垫层面之间的缝隙,确保混凝土浇筑时不得漏浆。
(4)砼浇筑
a、砼浇筑在条件许可的情况下均采用泵送输送入模的方法浇筑.因局部河道山体较高,施工便道不能到达,砼泵不能输送到位的地方,采用挖机配合泵转运混凝土至需要浇筑部位。混凝土浇筑需连续浇筑,如遇特殊情况需上报监理工程师认可其他的输送入模方式。
b、砼分层浇筑,每层厚度不大于30cm.上下层浇筑间距1.5米。浇筑时墙身两边平行高度对称浇筑,防止墙身偏移。
c、混凝土自由下落高度不大于2米,避免造成混凝土离析。
d、砼振捣采用15KW发电机提供用电,用插入振动棒振捣,采用
梅花式的振捣方法,移动间距不应超过振动器作用半径的2倍,振捣至以砼不再冒气泡,开始泛浆为宜.振动棒采用三相交流电震动棒。
e、作好砼试件取样送检工作。
f、砼养护
砼浇筑终凝后,开始覆盖塑料薄膜洒水养护,并一直保持混
凝土表面湿润,要至少养护7天。
(5)伸缩缝的处理
伸缩缝按15m间距设置,伸缩缝用橡胶止水带,宽度2cm,夹沥青杉木板,从基底至基顶隔开需要设置伸缩缝的位置,止水带安放应整体稳定安装,以免浇筑砼时脱落松动。止水带安装按规范执行。伸缩缝和检查井的位置重叠时,做适当调整。检查井不得安装在伸缩缝上。
(6)模板和脚手架拆除
a、混凝土模板及脚手架拆除必须征得监理工程师同意方可
拆除。保证混凝土质量部因此遭到损坏.
b、无承重侧模待混凝土强度达到2.5mp时即可拆除,底模混凝土强度达到70%方可拆除.
c、模板拆除后,及时用人工进行清理,并及时涂刷脱模剂便于下次使用。如果混凝土外观有缺陷,要进行及时处理,处理办法需征得监理工程师同意。
五、 施工安全措施
项目经理部建立和实施施工现场安全生产管理体系,认真贯彻“安全生产,预防为主"的方针,并建立安全生产责任制,自觉遵守适用法律法规、标准规范和有关要求,控制和减少安全风险和不利环境影响,并持续改进安全绩效.
安全措施:
(1)现场施工道路平整、坚实、通畅,危险地带挂醒目的标识牌.箱涵施工时边坡上部两米范围内不得放置杂物,防止高空坠物。
(2)参加施工的人员,上岗前必须接受安全教育,熟知和遵循本工种的各项安全操作规程,并定期进行安全技术考核,合格者方可上岗操作。
(3)对于从事机械操作、机械驾驶等特殊工种人员,应经过专业培训,取得合格证书后,方可上岗。
(4)实施机械安全管理,所有操作人员持证上岗,使用期间定机定人,保证设备完好,围堰卸料处应有专人进行指挥,指挥人员配备令旗、哨子等。
(5)机动车辆必须执行公安部制定的交通规则,严禁无证驾驶和酒后驾驶。
(6)施工现场的排水设施应全面规划,其设置位置不得妨碍交通,并须组织专人进行养护,保持排水通畅.
(7)施工人员必须严格遵守责任制和交接班制度,并熟知本职工程的安全技术操作规程,在生产中应坚守工作岗位严禁酒后工作.
(8)未经主管部门许可,不得任意将自己的机械设备交给他人操作,更不得随意操作他人的机械设备.
(9)积极做好安全巡视检查,发现隐患,要及时整改。
(10)施工现场的临时用电满足国家安全用电有关规范规定,在截流施工期间,围堰上面照明度应满足围堰的安全巡视检查机及施工要求。
(11)多方收集水情和气象预报资料,做好洪水和气象灾害的预报工作,一旦发现有可能危及工程和人身安全的洪水和气象的预兆的,采取有效的防洪和防灾措施,确保工程和人员、财产的安全。
六、环境保护管理体系与措施
(1)文明施工
①文明施工组织
成立以项目经理为组长、各部门负责人为成员的文明施工领导小组,由安技科具体负责本项目的文明施工。
(2)文明施工措施
①、在各施工点,树立施工公告牌,标明工程地点、名称、规模、进度及安全措施等;
②、循序作业、紧张有序:根据本工程的特点及作业指导书的要求明确作业顺序,保证施工质量,杜绝返工浪费现象发生;有计划调配劳动
展开阅读全文
