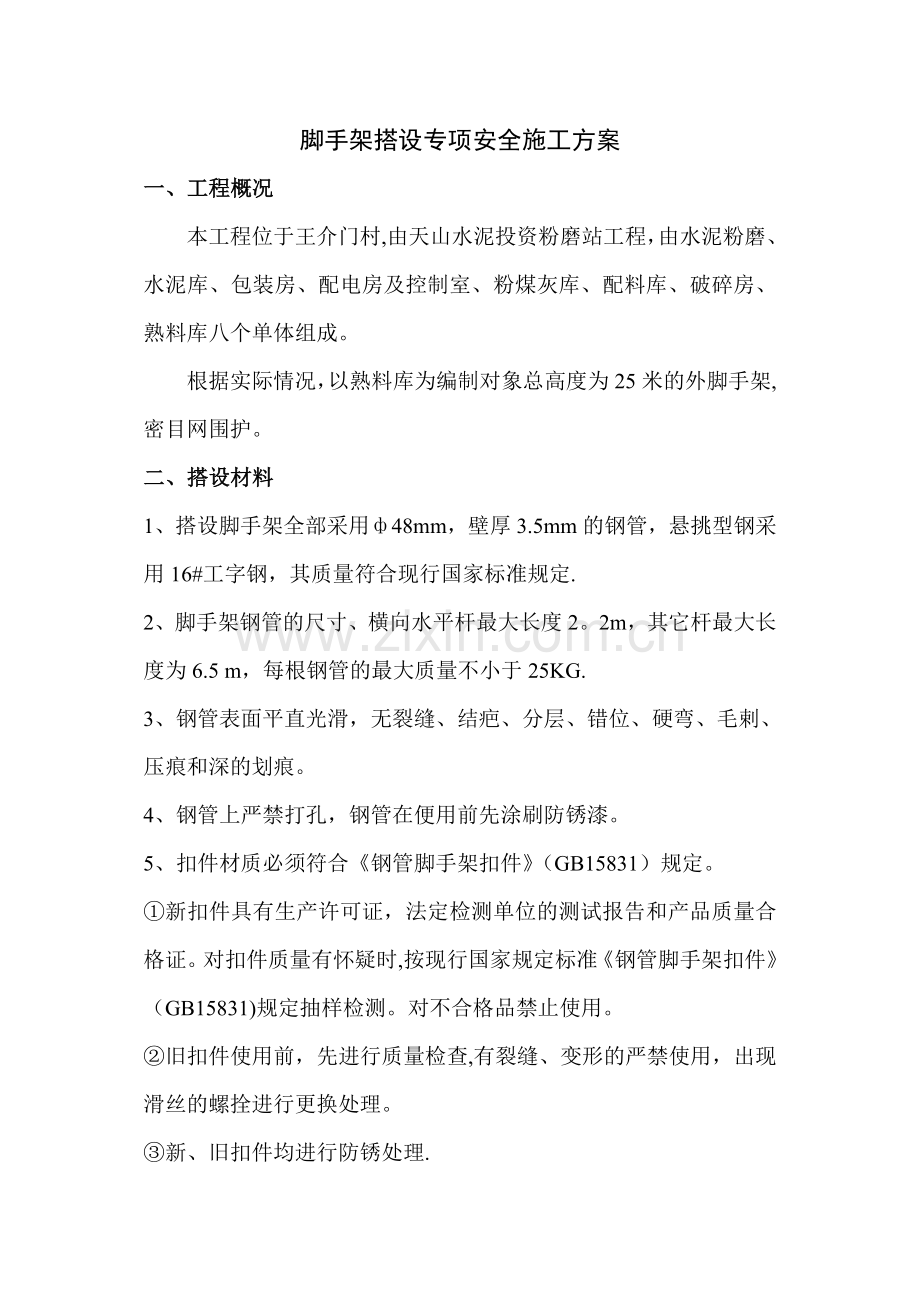

脚手架搭设专项安全施工方案
一、工程概况
本工程位于王介门村,由天山水泥投资粉磨站工程，由水泥粉磨、水泥库、包装房、配电房及控制室、粉煤灰库、配料库、破碎房、熟料库八个单体组成。
根据实际情况，以熟料库为编制对象总高度为25米的外脚手架,密目网围护。
二、搭设材料
1、搭设脚手架全部采用ф48mm，壁厚3.5mm的钢管，悬挑型钢采用16#工字钢，其质量符合现行国家标准规定.
2、脚手架钢管的尺寸、横向水平杆最大长度2。2m，其它杆最大长度为6.5 m，每根钢管的最大质量不小于25KG.
3、钢管表面平直光滑，无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。
4、钢管上严禁打孔，钢管在便用前先涂刷防锈漆。
5、扣件材质必须符合《钢管脚手架扣件》（GB15831）规定。
①新扣件具有生产许可证，法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时,按现行国家规定标准《钢管脚手架扣件》（GB15831)规定抽样检测。对不合格品禁止使用。
②旧扣件使用前，先进行质量检查,有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。
③新、旧扣件均进行防锈处理.
6、脚手片用毛竹脚手片,无发霉、腐蚀.
7、密目式安全网必须有建设主管部门认证的产品。
三、地基与基础
1、脚手架地基与基础的施工，根据脚手架搭设高度，原土或回填土必须事先进行夯实，（地基能承受0.8kg/c㎡的压力）后用C20砼浇筑厚度大于10cm硬化，2m平面沿杆基础周边位置,基础和能承受上层结构荷载。
2、脚手架底面标高高于自然地坪50mm
3、立杆基础外侧设置截面20cm×20cm的排水沟。
四、脚手架设计尺寸
1、脚手架底步距为2m，其余每步为1.8m。
2、立杆纵距为1.5m，横距为1.2m.
3、踢脚杆、防护杆从第二步起设置分别为0.3m和平共处2m，顶排防护栏不少于二道，高度分别为0。9m、1。3m。
4、剪刀撑设置为间距为9m(6跨)一排剪刀撑。
5、连墙杆件设置为竖向每层、水平向为四跨。
五、纵向、横向水平杆、脚手板、防护栏杆、踢脚杆
1、纵向水平杆设置在立杆内侧，其长度不小于3跨.纵向水平杆接长采用对接扣件连接,交错布置,两根相邻纵向水平接头设置相互错开不小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3。
2、纵向搭接长度不小于1米,并等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm.
3、纵向水平杆的各节点处采用直角扣件固定在横向水平杆上。
4、横向水平杆的各个节点处必须设置并采用直角扣件扣接且严禁拆除。
5、脚手片必须垂直于墙面横向铺设，满铺到位，不留空位。四角用18铁丝双股并联绑扎，固定在纵向水平杆上，要求绑扎牢固,交接处平整，无空头板。
6、脚手片底层满铺,中间每隔三层,操作层的上下层顶层都必须满铺。
7、脚手片外侧自第二步起必须设1.2m高同材质的防护栏和30cm高处的踢脚杆.
六、立杆
1、每根立杆垂直稳放在垫板上.
2、脚手架里立杆距离墙体净距为20cm，大于20cm处的须铺凤站人脚手片,并设置平稳牢固.
3、脚手架怕须设置纵、横向扫地杆.纵向扫地杆采用直角扣件固定在距离底座上不大于200处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延伸长两跨与立杆固定,高低差不小于1m.靠边坡上方的立杆轴线到边坡的距离不小于500mm。
4、立杆必须用连墙件与建筑物可靠连接。
5、立杆接长除顶层步可采用搭接外，其余各层各步接头必须用①、对接扣件连接.对接、搭接均须符合下列规定。
①立杆上的对接扣件交错布置，两根相邻立杆的接头相互错开，不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500，各接头中心至主节点的距离不大于步距的1/3.
②、搭接长度不应小于1m，应采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
七、连墙件
1、连墙件数量的设置，坚向间距为每层，横向间距为4跨.
2、连墙件的布置；
①宜靠近主节点设置,偏离主节点的距离不应大于300mm。
②应从底层第一步纵向水平杆处开始设置.
③宜优先采用菱形布置，也可采用方形，矩形布置。
④一字型、开口型脚手架的两端必须设连墙杆，连墙件的垂直距不应大于建筑物的层高，并不应大于4m（2步）、
⑤采用刚性连墙件与建筑物可靠连接，可采用Φ12钢筋预埋或砼中，钢筋与钢管焊接配合使用的附墙连接方式。
八、门洞
1、脚手架北京时间洞宜采用上升斜杆，平行弦杆桁结构形式,钭杆与地面的倾角a应在450~600之间。
2、门洞桁架的形式宜按下列要求确定：
①当步距（h）小于纵距（La）时,应采用A型。
②当步距（h）大于纵距（La)时，应采用B型，并应符合下列规定.
1）h=1.8m时，纵距不应大于1。5m；2）h=2m时，纵距不应大于1.2m。
九、剪刀撑、安全网
1、每道剪刀撑跨越立杆的根数6根（小于9m)。
2、与地面的倾角宜在450～600之间。
2、应在外侧立面整个长度和高差上连接设置剪刀撑。
3、剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m；两根撑杆须交错布置，同立杆的交错相同。
4、剪刀斜杆应用旋转扣件固定在与相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
5、一字型、开口型双排脚手架的两端均必须设置横向斜撑，中间宜每隔6跨设置一道。
6、脚手架外侧必须用建设主管部门认证的合格的密目式安全网封闭,且应将安全网固定在脚手架外立杆里侧，应用18＃铅丝张持严密。
十、斜道
1、采用之字型斜道，宜附着外脚手架或建筑物设置。
2、人行斜道宽度不宜小于1m，坡度宜采用1：3。 3、拐弯处应设置平台，其宽度不上于斜道宽度。
3、斜道两侧及平台外围均应设置栏杆及踢脚杆，栏杆高度应为1。2m，踢脚杆高度仅为0。3m，内侧应挂密目网封闭。
4、脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm.
5、脚手板上应每隔250～300mm设置一根防滑木条,木条厚度宜为20~30mm.
十一、避雷装置
1、脚手架顶部高于2m，四角设置（长度大于35m，应中间设几根）避雷针.
2、用16mm2黄绿双色铜芯线作引下线，途中用磁瓶，导线绑扎。
3、接地装置的接地线应采用三根导体，在不同点与接地体作电气连接,垂直接地体应采用5×50角钢、Φ48钢管或Φ22圆钢，长度2.2m,不得采用螺纹钢,接地电阻不大于4Ω。
十二、脚手架搭设质量和安全要求
脚手架的搭设应将质量要求和安全要求有机地统一起来，确保搭设过程以及以后的使用和拆除过程的安全与适用。
(一）搭设前的准备工作
1、搭设前，单位工程负责人应按脚手架搭拆方案的要求，对架子工进行安全技术交底，交义双方履行签字手续.
2、熟悉图纸和施工现场看,掌握建筑平面和立面的构造特点，环境条件，按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2001)中构造要求，决定脚手架步距等等，具体施搭设步骤。
3、材料准备.对进场的钢管、扣件、脚手架、安全网等进行检查验收。
4、搭设场地准备。根据脚手架搭设高度、搭设场地土质情况与现行国家标准《地基与基础工程施工及验收规范》（JGJ202）做好脚手架地基与基础的施工要求，坚实平整,不积水，砼硬化。经验收合格后，按方案的要求放线定位.
5、架子工应持有效的特种作业人员操作证上岗作业。必须戴好安全帽、佩安全带、必须穿鞋，严禁穿塑料底鞋，皮鞋等硬底易滑的鞋子登高作业。操作工具及小零件要放在工具袋内，扎紧衣袖口,领口以及裤腿口，以防钩挂发生危险。
（二）搭设过程中的质量和安全要求
1、扣件式双排钢管脚手架搭设一般顺序是:里立杆→外立杆→小横杆→大横杆→扫地杆→脚手片→防护栏杆和踢脚杆→连墙杆→安全网
2、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步,保证搭设过程中和稳定性。
3、脚手架搭设中累计误差超过允许偏差，难经纠正，每搭完一步脚手架后，按规定校步距、纵距、横距、立杆的垂直度.
4、竖立杆时应由两人配合操作。大、小横杆与立杆连接时，也必须两人配合.
5、当有六级及六级以上大风和雾、雨或雪雨、雪天气时,应停止脚手搭设作业.雨、雪后上架作业应注意防滑，并采取防滑措施。
6、非操作层脚手架上严禁堆放材料,且必须保持清洁，操作层脚手架上材料堆放不能集中，不能超高,堆放要稳固，每平方米的堆放不得超过300kg，工作完成后及时清除干净。
7、脚手架搭设后由施工企业组织分段验收（一般不超过3步架），办理验收手续。验收表中应写明验收的部位，内容量化，验收人员履行验收签字手续.验收不合格和，应在整改完毕后重新填写验收表。脚手架验收合格并挂合格牌后方可使用.
十三、拆除方案
1、外架拆除前应由单位工程负责人召集有关人员对架子工程进行全面检查与签证确认，建筑物施工完毕，且不需要使用时,脚手架方可拆除。
2、拆除脚手架应设置警戒，张挂醒目的警戒标志，禁止非操作人员通行和地面施工人员能行，并有专人负责警戒。
3、长立杆、斜杆的拆除应由二人配合进行，不宜单独作业，下班时应检查是否牢固，必要时应加设临时固定支撑，防止意外.
4、拆除外架前应将通道口上的存留材料杂物清除，按自上而下先装后拆，后装先拆的顺序。
5、拆除顺序为：安全网→踢脚杆→防护栏杆→剪刀撑→脚手片→搁栅杆→连墙杆→大横杆→小横杆→立杆，自上而下拆除，一步一清，不得采用踏步式拆除，不准上、下同时作业。
6、如遇强风、雨、雪等气候，不能进行外架拆除。
7、拆卸的钢管与扣件应分类堆放，严禁高空抛掷。
8、吊下的钢管与扣件运到地面时应及时按品种规格堆放整齐.

外墙脚手架搭设专项施工方案

编制单位： 艺海装饰

第一章 工程概况

一、工程概况
本工程位于：
本工程地上总建筑面积约20000㎡，共1栋建筑，分别为1号、2号楼附楼,建筑高度约20m。
二、外墙搭设的组合方式
根据设计蓝图和现场实际情况，本项目工程的外墙脚手架全部落地架.

第二章 脚手架材料选择

普通型脚手架
1、普通型脚手架，架子管选用架设钢管外径48mm，壁厚3.0mm,钢管表面应平直光滑，不应有裂纹、会层、压痕、划道和硬弯，新用的钢管要有出厂合格证。
2、本工程钢管脚手架的搭设使用可锻铸造扣件,应符合建设部的要求,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应平整，活动部位灵活。钢管螺栓拧紧,不得破坏。
3、搭设架子前除锈并统一绿色。
4、安全网采用密目式安全网。选用绿色。
第三章 脚手架搭设流程及要求

普通型脚手架
定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；钢钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；
当脚手架操作层高出连墙件两步时，宜先立外排、后立内排.其余一下构造要求搭设。
1、立杆间距
(1)脚手架立杆纵距1。80m，横距0。90m,步距1.80m，里立杆距建筑物0.60m。
（2）脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆对接接头交错布置，高度方向相互错开500mm以上，且要求相领接头不应在同步同跨内，以保证脚手架的整体性.
（3）立杆应设置垫森,并设置纵横方向扫地杆,连接于立脚点杆上，离底座20cm左右。
(4）立杆的垂直偏差应控制在不大于架高的在1/400.
2、大横杆、小横杆设置
(1）大横杆在脚手架高度方向的间距1。8m，以便立网挂设,大横杆置于立杆里面。
(2）外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。
3、剪刀撑
脚手架外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m.剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定.剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm.

第四章 脚手架的劳动力安排

1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量,确定本工程外脚手架搭设人员需要20—30人，均有上岗作业证书。
2、建立由项目经理、施工员、安全员、塔设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。
3、外脚手架的搭设和拆除,均应有项目技术负责人的认可，安全员交底，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具

第五章 脚手架的检查与验收

一、普通脚手架
1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查,经检查合格后方可交付使用.

第六章 脚手架搭安全技术措施

一、技术安全措施
1、技术保障措施
（1）架子搭设完毕,用绿网和层板铺围护于架子的外围。
(2）钢管与扣件进场前应经过检查。所用扣件在使用前应清理加油一次,扣件一定要上紧，不得松动。
（3）架子搭设到10m高度时由架子搭设人员进和地自检，架子搭设完毕后由搭设会同施工单位、监理单位和质检单位对整个脚手架进行验收检查,验收合格后方可投入使用.
（4）该脚手架作为建筑物装饰作业时，安全防护屏障及装修时作业平台，严禁将模板支架、揽风绳、泵送混凝土和砂浆的输送管道等固定在脚手架上;脚手架严禁悬挂起重设备。
（4)脚的架的安全性是由架子的整体性和架子结构完整性来保证的，未经允许严禁他人破坏架子结构或在架子上擅自拆除与搭设脚手架各构件。其中在脚手架使用期间，下列杆件严禁拆除:主节点处横、纵向水平杆、连墙件。
2、质量保障措施
(1）操作人员作业前必须进行岗位技术培训与安全教育。
（2)技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交流，并传达至所有操作人员。
（3）脚手架必须严格依据本《施工方案》进行搭设；搭设时,技术人员必须在现场监督搭设情况，保证搭设质量到达设计要求。
（4）脚手架搭设完备，依据施工组织设计与单荐作业验收表对脚手架进行验收,发现不符合要求处，必须限时或立即整改。
3、安全保障措施
（1）操作人员必须持有登高作业操作证，方可上岗。
(2）架子在搭设（拆卸）过程要做到文明作业,不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩带安全防护用品不得上架子.
(3）在架子上施工的各工种作业人员，应注意自身安全（尤其是在卸料平台上的工作人员）;不得随意向下、向外抛、掉物品，不得随意拆除安全护防装置。
（4）雨、雪、雾及六级上的大风等天气，严禁进行脚手架搭设、拆除工作。
（5）应设安全员负责对脚手架进行经常检查和保修.
A、在下列情况下,必须对脚手架进行检查
a 在六级以上大风和大雨后。
b停用超过二个月,复工前.
B、检查保修项目
a各主节点处各杆件的安装、连墙件等构造是否符合《施工方案》的要求。
b扣件螺丝是否松动。
（6）搭拆脚手架期间，地面应设置围栏和警戒标志，严禁操作人员入内。
二、普通型钢管脚手架安全措施
1、定期检查脚手架，发现问题和隐患，在施工作业前及时维修回固，以达到坚固稳定，确保施工安全.
2、外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁比、竹篾、塑料篾混用。
3、外脚手架搭设人员必须持证上岗,并正确使用安全帽、安全带、穿防滑鞋。
4、保证脚手架体的整体性,不得与井架、升降机一并拉结，不得截断架体。

第七章 脚手架拆除安全技术措施

1、拆架时应划分作业区,周围设绳绑围栏或坚立警戒标志，地面应设专人指挥，禁止非作业人员进入。
2、拆架的高处作业人员应戴安全帽、系安全带、扎裹朋、穿软底防滑鞋。
3、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手架、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按“一步一清”原则依次进行,严禁上下同时进行拆架作业。
4、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间,再解端头扣。
5、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。
6、拆架时严禁碰撞脚手架会近电源线，以防触电事故。
7、在拆架时,不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开.

一、工程概况
××移动综合楼屋面+55。20m（十二层)以上计划在外墙外侧面安装装饰与功能相结合的不锈钢构架，由边长为2。40m的等边等角形状构造而成,高度为18m，支附于+55。20m～+61。50m机房外墙，悬高为11m；由于目前综合楼结构外脚手架搭设的高度不能满足此不锈钢构架安装要求，特制定本方案，拟准备在原脚手架的基础上继续往上搭设不锈钢装饰安装操作平台脚手架，以满足不锈钢构架的安装需要。

二、编制依据
1．《安全网》（GB 5725-1997)
2．《密目式安全立网》（GB16909—1997)
3．《建筑施工安全检查标准》（JGJ59—1999)
4．《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001)
5．《建筑施工高处作业安全技术规范》(JGJ80—1991)
6．广州市建委文件［关于印发《关于加强建设工程安全文明施工管理的若干规定》]的通知 穗建筑［2002]94号

三、施工前的准备
材料的选用按相关规定进行，并对钢管、连接构件、脚手板等材料监督管理。严禁使用残旧材料，确保购买钢管、连接构件、脚手板的质量可靠，供货能力有保证。施工员、质安员负责对进场的每一批钢管、连接构件、脚手板要认真检验，对不合格的坚决不能进场。

四、劳动力组织和员工培训
1．特种工作人员（架子工)必须接受专门培训，经考核合格取得劳动部门核发的操作资格证书方可上岗作业。
2．进入本工程施工的所有人员必须经过劳动安全卫生培训，并经考核合作，持证上岗。
3．质安员对进场的工人要严格按照《新工人进场安全教育制度》对班组人员进行安全教育，并填写好《安全教育登记卡》。
4．悬挑脚手架施工前,项目部技术负责人必须对工人进行安全和技术交底。

五、安全要求
根据中华人民共和国行业标准《建筑施工安全检查标准》（JGJ59—1999)的安全要求：确保脚手架具有稳定的结构和足够的承载力.普通脚手架的构造应符合有关规定，特殊工程脚手架，重荷载（同时作业超过两层等)脚手架,施工荷载显著偏于一侧的脚手架和高超过30m的脚手架必须进行设计和计算。
根据以上要求，本工程的脚手架仅用于不锈钢装饰架安装等之用，没有较重的物料堆卸，且比建筑物高度不超过15m，施工过程中控制同时作业层在两层以下，脚手架只要按构造要求搭设即可满足安全要求。相对综合楼建筑物总高度，施工作业中必须严格遵守安全文明施工细则.

六、材料的质量标准
1．钢管构件要有出厂合格证，有脆裂变形、滑丝的禁止使用，有严重锈蚀、弯曲、压扁和裂纹的钢管不得使用.
2．安全网必须使用厂家已在市质量安全监督站备案的产品，可燃和有破损的不得使用.
3．6m长Φ48×3.5mm钢管，主龙骨横梁使用全钢管成架，平桥使用不小于Φ48×3.5mm钢管，面铺建筑专用夹板，使用扣件固定.
七、悬挑外脚手架的搭设
（一)施工工序：
大横杆连接→悬挑层斜撑杆施工→搭设底架→立杆架体施工→铺设踏脚板→斜拉杆施工→安全网.
（二）搭设方式：
1．由于外露附墙尺寸为2400mm等腰等角的三角形构架，为安装需要搭设脚手架外形为三角形方能满足使用要求，脚手架搭设前，先认真加固原来外墙脚手架和该部位以下的各层卸荷。
2．以+55。20m开始为脚手架悬挑起点，用6m长Φ48钢管悬挑，搭设三角形不锈钢架安装操作平台脚手架，悬挑斜拉杆（斜撑)部分长度为6m,悬挑成“燕子窝”形状，每一道斜拉杆(斜撑）采用并排两条Φ48间距＠800mm，用三道横杆依附原综合楼脚手架主龙骨。
参见如下附图

3．悬挑底架形成后，立杆纵距为＠800~1200mm，步距为1800mm，平桥宽为500～800mm，
面铺建筑专用脚手板作安装踏脚板；
4．由于在+61.5m以上,有接近12m的高度无建筑物作外脚手架的扶墙，因此，为了保证悬挑脚手架的稳定性，将梯屋的脚手架继续往上5m，约搭设到+66。5m的高度，使梯屋位置的脚手架的高度约占不锈钢装饰架总高度的2/3，内部用φ48钢管纵横搭设剪刀撑,以加强整个梯屋外脚手架的整体刚度，保证外脚手架的稳定性,确保整个脚手架在荷载计算系数内。
5．小横杆贴近立杆设置，搭于大横杆下。在立杆之间可根据需要加设小横杆，但在任何情况下均不得拆除贴近立杆的小横杆。
6．梯屋位置的外脚手架连墙杆全部采用刚性连接,采用2步2跨设置，四周尽量使小横杆与墙体顶紧,使整个脚手架稳定。
7．在悬挑平台位置及脚手架转角等重要受力位置,应该采用双扣的方法进行加固,以防止扣件打滑.
8．剪刀撑沿架高连续布置，斜杆与地面夹角为45°~60°,每6根立杆开始加设，剪刀撑的斜杆除两端用旋转扣件与外架相连外，在其中间应增设2～4个扣结点。
9．立杆、大横杆的接头位置采用十字扣连接，架设时应注意挑选钢管长度。
10．水平斜拉杆，设置在有连墙杆的步架平面，以加强外架的横向刚度。
11．为了防止悬挑脚手架往外倾斜失稳，在悬挑脚手架的最顶部四个角位，各采用φ14的钢丝绳与屋顶的独立柱子或梁连接起来作缆风绳，缆风绳的角度尽可能呈45度。
12．悬挑脚手架范围满挂安全网，梯屋范围内的脚手架张挂安全网,高于梯屋的连接脚手架部分可不挂安全网，以降低脚手架的风阻力。

（三）构造要求：
1．材料：
主要采用外径48mm、壁厚3.5mm的钢管,其材质符合GB700-79 3号钢的技术条件.扣件式联接采用铸铁扣件,采用KT-33-8可锻铸铁扣件，绝对不能用铅丝绑扎。材料部门订货采购的钢管、扣件等,规格统一，材质优良,并具有出厂证明书和合格证书.连墙件的材质符合现行国家标准《碳素结构钢》（GB/T700-2006)中Q235—A级钢的规定。该脚手架所用材质与主楼脚手架相同。
2．构造：
脚手架立杆纵距1.20m，横距0。9m，步高为1。80m，共六步架，全高约12.5m左右。里排立杆离墙面30cm，小横楞里端离墙面15cm，另一端伸出牵杠外边15cm。大横楞每步4根，上铺脚手板（胶合板须锁紧）。脚手架的外侧，每步均在外立杆里侧设0.2m高踢脚杆和1m高防护栏杆，外挂安全网。三角挑脚手架底部与主楼脚手架主龙骨相连接的斜拉撑（杆），水平方向每二根斜撑间距（不大于0.8m)，垂直方向在+55。20m下2.5~5。5m处各设斜撑点，拉撑连杆用钢管，与主楼脚手架主龙骨紧固连接,斜撑在立杆与横楞交接处，悬挑3.0m，三角架整体成“燕子窝”形状。自下而上循序连续设置悬挑立杆及横拉杆.斜杆用长钢管与水平成45°或60°夹角。钢管搭接长度不小于100cm，且不少于3个扣件。
详细的计算书见附页
(四）脚手架材料质量标准：
1．立杆：主柱采用钢管，上下垂直。为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向左右错开.
2．大横杆:
1)大横杆采用无弯曲变形的钢管。用直角扣将大横杆与纵向排列的主柱连接，扣接要稳固、平直,与立柱互成900.
2)大横杆的垂直间距为0.9m。
3）大横杆绑扎在立杆的内侧,沿纵向平放。大横杆必须按规定进行接长，接头置于立杆处，接头位置应上下、里外错开一倍的立杆纵距。
4）同一排大横杆的水平偏差不得大于脚手架总长度的l／300,且不大于20mm。
3．小横杆：
1）小横杆应选用无严重锈蚀、无弯曲变形的短钢管.小横杆两端用直角扣分别与内、外主柱连接，扣接要稳固，与主柱和大横杆互成90°。
2）小横杆垂直墙面。面铺夹板作脚踏板时,小横杆应置于大横杆下，且大横杆应等间距设置,间距不大于400mm；当采用纵向支承的脚手板，小横杆位于大横杆之上。水平间距不大于立杆间距的1/2,操作层的小横杆应加密，垂直间距不大于2.1m（一层平桥的高度).
4．斜撑：
1)设置斜撑应选用挺直的钢管。不得采用有严重锈蚀、弯曲、曲折、表面明显凹陷的钢管.
2)斜撑应与脚手架的主柱和大、小横杆的交点连结，不得支撑在非受力点处.斜撑与脚手架杆件的连接采用回转扣。
5．扣件：
扣件安装应符合下列规定：
① 扣件规格必须与钢管外径相同；
② 螺栓拧紧扭力矩不应小于40N·m,且不应大于65N·m；
③ 在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150㎜;
④ 对接扣件开口应朝上或朝内；
⑤ 各杆件端头伸出扣件盖板边缘的长度不应小于100㎜。
6．脚手板:采用钢管面铺夹板，用φ8钢筋短料间疏排列焊接制成脚手板铺设在搁栅上，小横杆上。操作层脚手板必须铺满，每块脚手板用铁丝与搁栅绑牢，搭接必须在小横杆上，搭接长度应大于200㎜，脚手板端伸出小横杆长度为l00—150mm。
7．护栏和挡脚板：脚手架搭到三步架以上，操作层必须设防栏杆和挡脚板，护栏高1.2m，挡脚板高不小于0。18m。
8．安全网：严格按照国家有关规定，在双排脚手架的外侧挂密目防火安全网，安全网与钢管之间必须用铁丝绑扎牢固。
八、脚手架的拆除
(一)脚手架拆除的规定
1．施工完毕由专业架子工拆除脚手架。
2．钢管挑竹、吊杆与脚手架锚固的钢筋拉杆等，未经专业脚手架施工单位施工员、质安员同意，现场任何操作人员不得随便拆除，以免影响脚手架的质量和安全。
3．脚手架拆除时,作业区及进出口处必须设置警戒标志，派专人指挥,严禁非作业人员进入.
4．拆除的杆件应自上而下传递或用吊笼运至地面，不得高空抛掷，以确保安全，并注意保护不锈钢装饰架的成品保护。
（二）拆除脚手架前的准备工作
全面检查脚手架,重点检查扣件连接固定、支撑体系等是否符合安全要求；根据检查结构及现场情况编制拆除方案并经有关部门批准；进行技术交底;根据拆除现场的情况，设围栏或警戒标志，并有专人看守；清除脚手架中留存的材料、电线等杂物.
（三）脚手架拆除的施工工艺
1．脚手架拆除必须自上而下按顺序进行,先搭的后拆，后搭的先拆.各层拆除顺序：栏杆→脚手板→剪刀撑→斜撑→小横杆→大横杆→立杆等。严禁上下同时进行拆除作业。
2．杆件拆除时注意事项：
（1)立杆，先抱住立杆再解开最后两个扣。
(2)大横杆、剪刀撑、斜撑,先拆中间扣，托住中间再解开两头扣。
（3)抛撑，先用临时支撑加固后,才允许拆除抛撑。
(4)剪刀撑、斜撑及连墙点只能在拆除层上拆除，不得一次全部拆除。
（四） 其他注意事项
1．外排栅搭设好后需经验收合格及使用的安全网必须经检测合格后方可使用。
2．施工现场必须做好防火管理工作：在显眼处配备足够的灭火筒。
3．现场动火作业需经防火责任人审批同意后；建筑垃圾，特别是易燃物品，需及时清理；
4．在排栅上禁止挂设碘钨灯等。
5．该外脚手架仅作为施工平台和操作平台，禁止悬挑脚手架部位堆放重物、材料、焊机等荷载较重的物品。

九、安全技术措施
1．脚手架搭设人员必须是符合《建筑施工特种作业人员管理规定》（建质［2008］75号 ），经考核合格领取了《特种作业人员操作证》的专业架子工。
2．操作人员操作时必须戴安全帽，绑好安全带，穿防滑鞋，并配带工具袋，工具使用后装入袋中，不能放在架子上，以免落下伤人。
3．施工前做好技术及安全交底，要求有关人员及架子工人熟悉施工方案.操作人员严禁酒后上班，严禁在现场吸烟。
4．作业现场应设安全围护和警示标志，禁止无关人员进入危险区域，并设专人监护,及时疏导地面施工人员.
5．对钢管、扣件、脚手板等进行检查验收，不合格的配件不得使用,严禁φ48钢管和φ51钢管混合使用.
6．作业面的脚手板必须满铺。平桥上的施工活荷载不大于2kN/m2,外脚手架不得同时超过两层满荷。搭设中严禁堆放大量材料在外脚手架或平板上，严禁在架子上打闹.
7．遵守安全生产施工规范，认真贯彻执行安全技术操作规程的有关规定,做到安全生产.
8．每天（次）收工前，所有上架材料应全部搭设，不要存留在架子上。
9．外脚手架在连续使用超过六个月或停止使用超过15d后继续使用前,必须先进行检查,合格后方能使用。
十、悬挑式扣件钢管脚手架计算书
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）。
计算的脚手架按双排脚手架计算，搭设高度为18.0m，立杆采用单立管.
搭设尺寸为：立杆的纵距1。20m，横距为0。9m，立杆距离墙体0。20m,立杆的步距1。80m。
采用的钢管类型为48×3。5，
连墙件采用2步2跨，竖向间距3.60m,水平间距2。40m.
由于该脚手架主要为屋面不锈钢天线安装的操作脚手架，仅作操作脚手架考虑，施工均布荷载为2.0kN/m2,同时施工2层，脚手板共铺设4层。
悬挑水平钢梁采用钢管48×3.5mm，其中建筑物外悬挑段长度2。80m，建筑物内锚固段长度0。20m.
悬挑水平钢梁采用支杆与建筑物拉结,最外面支点距离建筑物2。80m,支杆采用钢管48。0×3.5mm。计算时,先考虑外侧一排双排脚手架作为计算单元。
一、大横杆的计算:
大横杆按照三跨连续梁进行强度和挠度计算,大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1。均布荷载值计算
大横杆的自重标准值P1=0.038kN/m
脚手板的荷载标准值P2=0。300×0。900/3=0。090kN/m
活荷载标准值Q=2.000×0。900/3=0。600kN/m
静荷载的计算值q1=1.2×0.038+1.2×0。090=0。154kN/m
活荷载的计算值 q2=1.4×0。600=0。840kN/m

大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度）

大横杆计算荷载组合简图(支座最大弯矩）
2。抗弯强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩
跨中最大弯矩计算公式如下:

跨中最大弯矩为
M1=（0。08×0.154+0。10×0.840)×1。2002=0。139kN·m
支座最大弯矩计算公式如下:

支座最大弯矩为
M2=-（0.10×0。154+0。117×0.840）×1.2002=—0。164kN·m
我们选择支座弯矩和跨中弯矩的最大值进行强度验算：
=0.164×106/5080。0=32.28N/mm2
大横杆的计算强度小于205。0N/mm2，满足要求！
3。挠度计算
最大挠度考虑为三跨连续梁均布荷载作用下的挠度
计算公式如下：

静荷载标准值q1=0.038+0.090=0.128kN/m
活荷载标准值q2=0.600kN/m
三跨连续梁均布荷载作用下的最大挠度
V=(0。677×0.128+0.990×0。600）×1200.04/(100×2.06×105×121900.0）=0。562mm
大横杆的最大挠度小于1200。0/150与10mm,满足要求！
二、小横杆的计算:
小横杆按照简支梁进行强度和挠度计算,大横杆在小横杆的上面。
用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。
1.荷载值计算
大横杆的自重标准值P1=0。038×1.200=0.046kN
脚手板的荷载标准值P2=0。300×0。900×1。200/3=0.108kN
活荷载标准值Q=2.000×0。900×1.200/3=0。720kN
荷载的计算值P=1。2×0.046+1。2×0。108+1。4×0。720=1.193kN

小横杆计算简图
2.抗弯强度计算
最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和
均布荷载最大弯矩计算公式如下:

集中荷载最大弯矩计算公式如下:

M=(1.2×0。038)×0.9002/8+1.193×0.900/3=0。363kN·m
=0.363×106/5080.0=71.457N/mm2
小横杆的计算强度小于205.0N/mm2，满足要求!
3.挠度计算
最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度
均布荷载最大挠度计算公式如下:

集中荷载最大挠度计算公式如下：

小横杆自重均布荷载引起的最大挠度
V1=5。0×0.038×900.004/(384×2。060×105×121900.000)=0。01mm
集中荷载标准值P=0。046+0.108+0。720=0。874kN
集中荷载标准值最不利分配引起的最大挠度
V2=874。080×900。0×（3×900。02-4×900。02/9）/(72×2。06×105×121900。0）=0.901mm
最大挠度：V=V1+V2=0。914mm
小横杆的最大挠度小于900.0/150与10mm，满足要求！
三、扣件抗滑力的计算：
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算（规范5。2。5):
R≤Rc
其中Rc——扣件抗滑承载力设计值，取8.0kN;
R—-纵向或横向水平杆传给立杆的竖向作用力设计值；
1.荷载值计算
横杆的自重标准值P1=0.038×0.900=0。035kN
脚手板的荷载标准值P2=0。300×0。900×1.200/2=0。162kN
活荷载标准值Q=2。000×0。900×1。200/2=1。080kN
荷载的计算值R=1。2×0.035+1.2×0。162+1。4×1.080=1。748kN
单扣件抗滑承载力的设计计算满足要求！
当直角扣件的拧紧力矩达40~65N。m时，试验表明:单扣件在12kN的荷载下会滑动，其抗滑承载力可取8。0kN；
双扣件在20kN的荷载下会滑动,其抗滑承载力可取12。0kN；
四、脚手架荷载标准值：
作用于脚手架的荷载包括静荷载、活荷载和风荷载.
静荷载标准值包括以下内容：
(1）每米立杆承受的结构自重标准值(kN/m）；查表得0.1161kN/m
NG1=0。1161×18。000=2。090kN
(2）脚手板的自重标准值（kN/m2)；本例采用冲压钢脚手板，标准值为0。30
NG2=0。300×4×1。200×（0.900+0.000）/2=0。648kN
(3）栏杆与挡脚手板自重标准值(kN/m）；本例采用栏杆、冲压钢脚手板挡板，标准值为0。11
NG3=0.110×1。200×4/2=0.264kN
（4）吊挂的安全设施荷载，包括安全网(kN/m2）；0。005
NG4=0.005×1.200×18。000=0.108kN
经计算得到，静荷载标准值NG=NG1+NG2+NG3+NG4=3.110kN。
活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。
经计算得到，活荷载标准值NQ=2.000×2×1。200×0。900/2=2.160kN
风荷载标准值应按照以下公式计算

其中W0-—基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001）的规定采用：取计算高度h=74m,则W0=0.450
