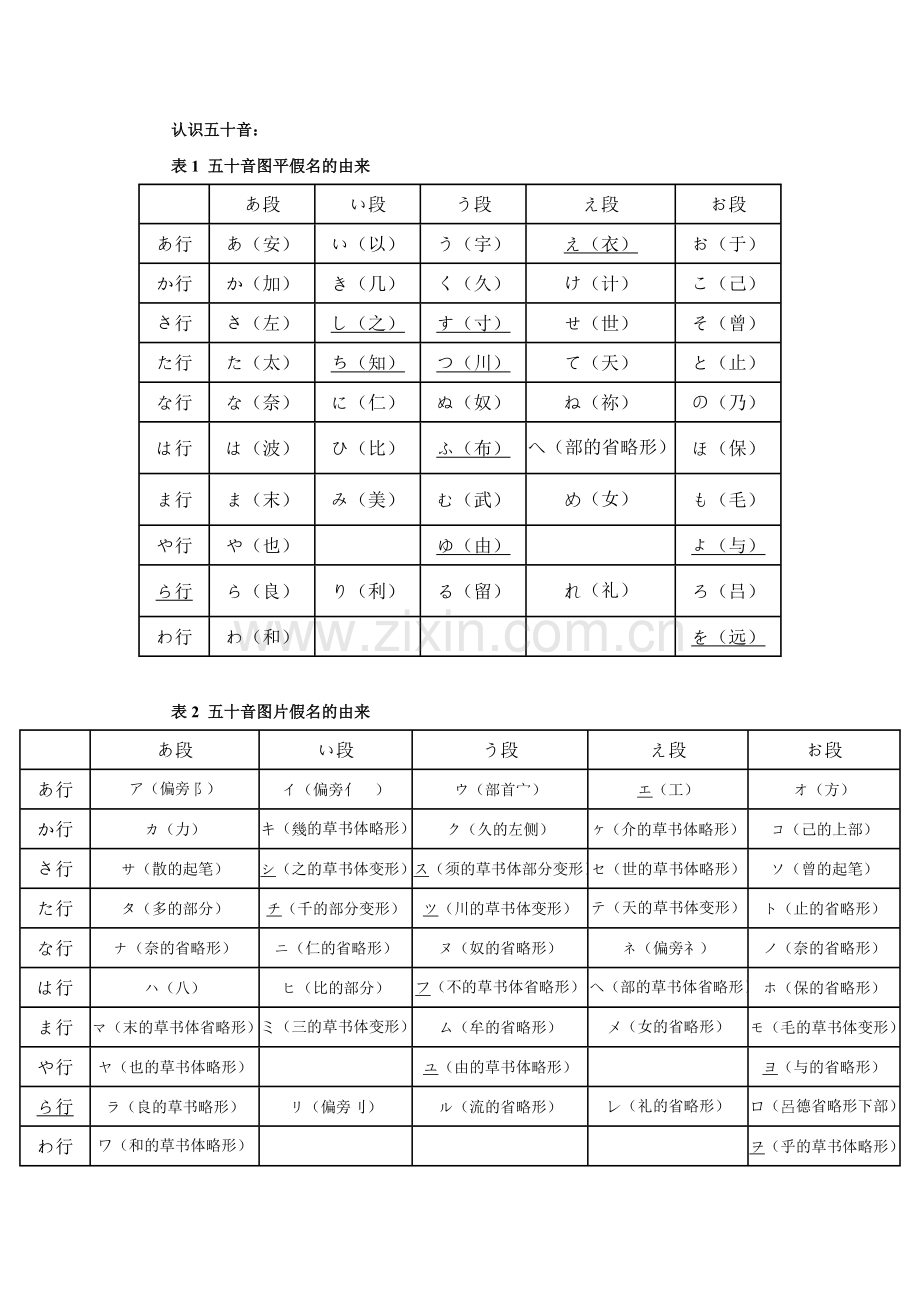

表1 五十音图平假名的由来

あ段
い段
う段
え段
お段
あ行
あ（安）
い（以）
う（宇）
え（衣）
お（于）
か行
か（加）
き（几）
く（久）
け（计）
こ（己）
さ行
さ（左）
し（之）
す（寸）
せ（世）
そ（曾）
た行
た（太）
ち（知）
つ（川）
て（天）
と（止）
な行
な（奈）
に（仁）
ぬ（奴）
ね（祢）
の（乃）
は行
は（波）
ひ（比）
ふ（布）
へ（部的省略形）
ほ（保）
ま行
ま（末）
み（美）
む（武）
め（女）
も（毛）
や行
や（也）

ゆ（由）

よ（与）
ら行
ら（良）
り（利）
る（留）
れ（礼）
ろ（吕）
わ行
わ（和）

を（远）

表2 五十音图片假名的由来

あ段
い段
う段
え段
お段
あ行
ア（偏旁阝）
イ（偏旁亻 ）
ウ（部首宀）
エ（工）
オ（方）
か行
カ（力）
キ（幾的草书体略形）
ク（久的左侧）
ケ（介的草书体略形）
コ（己的上部）
さ行
サ（散的起笔）
シ（之的草书体变形）
ス（须的草书体部分变形）
セ（世的草书体略形）
ソ（曾的起笔）
た行
タ（多的部分）
チ（千的部分变形）
ツ（川的草书体变形）
テ（天的草书体变形）
ト（止的省略形）
な行
ナ（奈的省略形）
ニ（仁的省略形）
ヌ（奴的省略形）
ネ（偏旁礻）
ノ（奈的省略形）
は行
ハ（八）
ヒ（比的部分）
フ（不的草书体省略形）
ヘ（部的草书体省略形）
ホ（保的省略形）
ま行
マ（末的草书体省略形）
ミ（三的草书体变形）
ム（牟的省略形）
メ（女的省略形）
モ（毛的草书体变形）
や行
ヤ（也的草书体略形）

ユ（由的草书体略形）

ヨ（与的省略形）
ら行
ラ（良的草书略形）
リ（偏旁刂）
ル（流的省略形）
レ（礼的省略形）
ロ（呂德省略形下部）
わ行
ワ（和的草书体略形）

ヲ（乎的草书体略形）

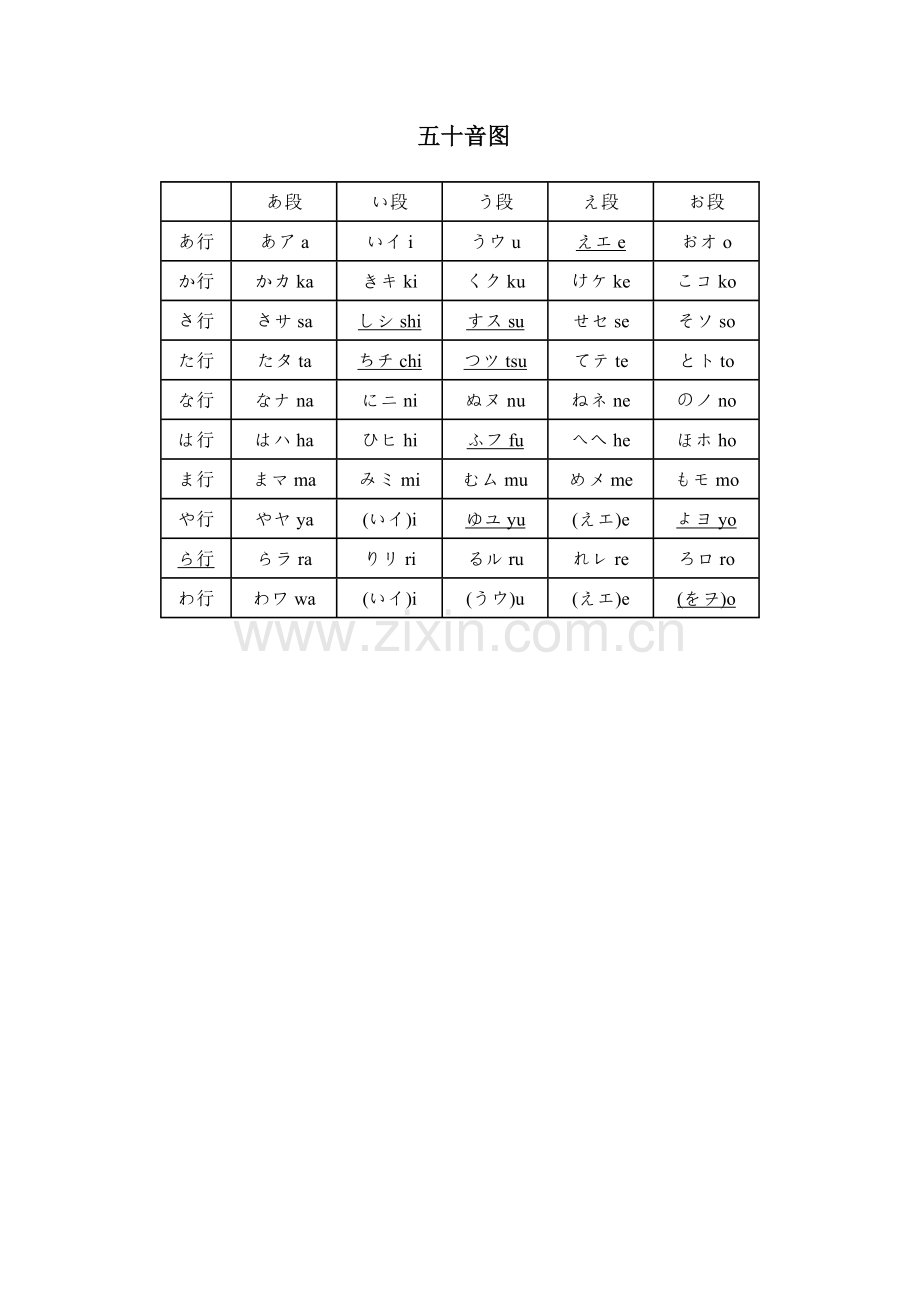

五十音图

あ段
い段
う段
え段
お段
あ行
あアa
いイi
うウu
えエe
おオo
か行
かカka
きキki
くクku
けケke
こコko
さ行
さサsa
しシshi
すスsu
せセse
そソso
た行
たタta
ちチchi
つツtsu
てテte
とトto
な行
なナna
にニni
ぬヌnu
ねネne
のノno
は行
はハha
ひヒhi
ふフfu
へヘhe
ほホho
ま行
まマma
みミmi
むムmu
めメme
もモmo
や行
やヤya
(いイ)i
ゆユyu
(えエ)e
よヨyo
ら行
らラra
りリri
るルru
れレre
ろロro
わ行
わワwa
(いイ)i
(うウ)u
(えエ)e
(をヲ)o

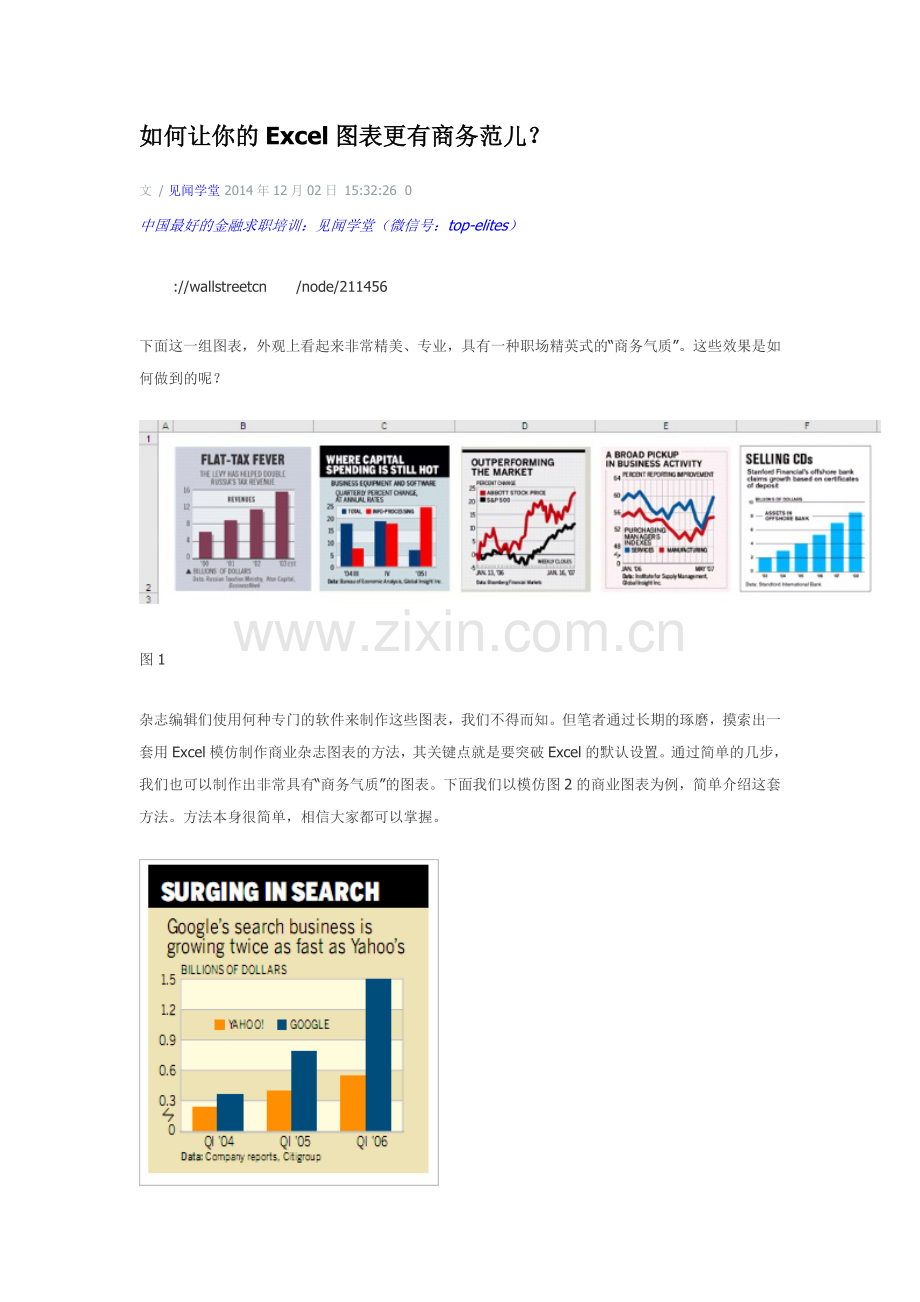

如何让你的Excel图表更有商务范儿？
文 / 见闻学堂 2014年12月02日 15:32:26  0
中国最好的金融求职培训：见闻学堂（微信号：top-elites）
  ://wallstreetcn /node/211456
下面这一组图表，外观上看起来非常精美、专业，具有一种职场精英式的“商务气质”。这些效果是如何做到的呢？

图1
杂志编辑们使用何种专门的软件来制作这些图表，我们不得而知。但笔者通过长期的琢磨，摸索出一套用Excel模仿制作商业杂志图表的方法，其关键点就是要突破Excel的默认设置。通过简单的几步，我们也可以制作出非常具有“商务气质”的图表。下面我们以模仿图2的商业图表为例，简单介绍这套方法。方法本身很简单，相信大家都可以掌握。

图2
一、使用专业品质的配色
一幅图表给人的印象，很大程度上是由其配色决定的。专业的图表往往是因为它具有专业品质的配色，通过配色透露出一种专业精神。我们普通用户制作图表，往往会受到默认颜色的限制。而默认颜色要么糟糕不已，要么因长期使用而审美疲劳。大家可能遇到过这样的经历，就是你看到某个很专业的商务图表，想用 Excel模仿制作，它的样式你都可以做得差不多，就是它的颜色无法调出来。
要准确模仿商业图表所使用的颜色，可以通过颜色拾取器来获知。这里推荐使用一款名叫ColorPix的绿色小软件，运行它后，当你把鼠标指到某个颜色块上，软件就可以返回相应的RGB颜色代码。譬如上图中用到的颜色有四种：

获知颜色代码后，我们就可以在图表中使用这些颜色了。一个Excel默认生成的图表，即使我们什么也不修改，只是改用专业品质的配色，它也会立即变得与众不同，下图显示了这种变化效果。

图3
要在Excel中使用自定义的颜色，在2007和2021版本中可以直接指定相应RGB值，2003版本中则需要先通过菜单“工具-选项-颜色”修改配置后才可使用。在实际工作中，可以将这些颜色配置为颜色模板或颜色主题，便于快速取用。
二、使用科学人性化的布局
在Excel中作图，无论选择何种图表类型，无论数据点多少，生成图表的默认布局都如下图的样式，整个图表中主要包括标题、绘图区、图例三个部分。

图4
但这种布局存在很多不足，如：标题不够突出，信息量不足；绘图区占据了过大的面积；绘图区的四周浪费了很多地方，空间利用率不高；特别是图例在绘图区右侧，阅读视线左右跳跃，需要长距离检索、翻译。
而我们观察商业图表的布局，很少会发现这种大路货式的样式。下图是对一个典型商业图表的沟通分析，从上到下可以抽象出5个部分：主标题区、副标题区、图例图、绘图区、脚注区。

图5
几乎所有的商业图表都符合这一构图原则，可以说是商业图表背后的布局指南。其特点有：完整的图表要素；突出的标题区；从上到下的阅读顺序。
对于前面的例子，我们使用适中的图表幅面，使用更突出的图表标题，将图例放置到绘图区左上角，现在图表呈现图6的样式，阅读视线自然而舒适。

图6
三、使用更为简洁醒目的字体
商业图表非常重视字体的选择，因为字体会直接影响到图表的专业水准和个性风格。根据我的观察，商业图表多选用无衬线类字体。如图7的图表案例，其中的阿拉伯数字使用的是专门订制的Akzidenz Grotesk condensed bold字体，风格非常鲜明。

图7
而一般情况下常规安装的Excel，新建文档会默认使用宋体、12磅的字体，普通大家也很少会想到去修改它。由于阿拉伯数字的原因，在这种设置下做出的表格、图表，很难呈现出专业的效果。
字体属于设计人员的专业领域，普通人士很少了解。为简单起见，我们建议对图表和表格的数字中使用Arial字体、8~10磅大小，中文使用黑体，效果就比较好，在其他电脑上显示也不会变形。图8显示了前面例子改变字体后的效果。

图8
四、注意图表的细节处理
真正体现商业图表专业性的地方，是他们对于图表细节的处理。请注意他们对每一个图表元素的处理，几乎达到完美的程度。一丝不苟之中透露出百分百的严谨，好像这不是一份图表，而是一件艺术品。正是这些无微不至的细节处理，才体现出图表的专业性。而这往往是我们普通人不会注意到的地方。
以前面的例子而言，我们进行如下细节处理：分类标签使用更为简洁的写法，去除绘图区的外框线，去除纵坐标轴的线条色，将网格线使用淡色予以弱化，在脚注区写上数据来源，等等，都让图表更加精致、严谨。图9是最后完工的样式，已经是一个相当专业有效、充满“商务气质”的图表了，没有人会相信它是来自于 Excel。当你向老板提交这样的年终总结报告，怎么不会让他眼前一亮，而对你刮目相看呢？

土木建筑学院
课程设计说明书

课程名称：
设计题目：专业(方向)：班级：
设 计 人：
指导教师：

课程设计任务书
专业（方向）：班级：
学 生 姓 名：学号：
一、 课程设计题目巷道支护设计及爆破图表编制
二、 原始资料：
1、巷道爆破原始条件
2、巷道掘进断面图

三、 设计应解决下列主要问题：
1、炮眼深度确定 2、掏槽眼形式选择 3、炮眼布置 4、装药量设计

四、 设计图纸：
1、工作面炮眼布置图
2、炮眼装药结构图
五、命题发出日期：2021.12.16设计应完成日期：

设计指导人（签章）：
系 主 任（签章）：
日期：年月日
指导教师对课程设计评语

指导教师（签章）：
系 主 任（签章）：
日期：年月日

目 录
1 原始条件……………………………………………………………1
2爆破图表编制………………………………………………………1
2.1确定炮眼深度l……………………………………………………..1
2.2选择掏槽方式和布置掏槽眼…………………………………………. 2
2.3确定周边眼距，布置顶、帮眼………………………………………….2
2.4布置辅助眼和底眼…………………………………………………….2
2.5从掏槽眼起顺序编号…………………………………………………..2
2.6分配各种炮眼装药量，再验算单位炸药消耗量…………………………2
2.7确定各种炮眼装药结构………………………………………………3
2.8确定起爆顺序和联线方式……………………………………………..3
2.9绘制炮眼排列图……………………………………………………..3
2.10编制三表：…………………………………………………….......4
爆破原始条件表……………………………………………...4
炮眼排列及装药量表………………………………………….4
预计爆破效果表……………………………………………...5
3参考文献…………………………………………………….............6
附图1

1.原始条件

图示半园拱岩巷的掘进宽度2.55m，高度3.075m。f＝4～6。采用2号岩石硝铵炸药，药卷参数：ф32mm药卷长200mm、重0.15㎏；ф25mm药卷长200mm、重0.10㎏。采用气腿式凿岩机，
三八制作业方式，计划月进度100m。
2.爆破图表的编制
2.1确定爆破参数
2.11确定炮眼深度l
l=L/(N*n*η1*η2)
=100/（30*3*0.85*0.85）=1.54m
取1.65m作为平均深度；
l----炮眼深度，m；
L----月或日计划进尺；
N----每月用于掘进作业的天数，按日进度计算时，N=1；
n----每月完成的掘进循环数；
η1----炮眼利用率，0.85~0.9，计算取0.85；
η2----正规循环率，0.85~0.9，计算取0.85;
2.12确定单位炸药消耗量
因为f=4~6,巷道断面S≦8㎡，查表取q=2.02 Kg/m³
2.13初定炮眼数目
S=2.55*1.8=0.5*3.14*1.275*1.275=7.14㎡

N=qsηm/a*p=24~36个
2.2选择掏槽方式布置掏槽眼
因为巷道的断面面积较小，各方面的因素综合考虑，最终选用双空孔菱形直眼掏槽。
掏槽眼选用Φ32mm的药卷，炮孔直径为40mm,炮眼深度为1.8m；
总共有3个掏槽眼和两个空眼，其布置见炮眼排列布置图。
2.3确定周边眼距，确定顶、帮眼
选用Φ25mm的药卷，炮孔直径为30mm,炮眼深度为1.65m；
周边眼眼距为600mm,光爆层厚度为600mm；
眼口和眼底布置在设计掘进轮廓线上；
总共有12个顶、帮眼，其布置见炮眼排列布置图。
2.4布置辅助眼和底眼
辅助眼：选用Φ32mm的药卷，炮孔直径为40mm,炮眼深度为1.65m；
眼距为700mm,总共有11个辅助眼，其布置见炮眼排列布置图。
底眼：选用Φ32mm的药卷，炮孔直径为40mm,炮眼深度为1.8m；
眼口高于底板150mm,眼底低于底板150mm；
总共有5个底眼，眼距及光爆层还有其布置见炮眼排列布置图。
2.5从掏槽眼起顺序编号
1~6号为掏槽眼，7~18号为辅助眼，19~35号为周边眼。
2.6分配各种炮眼装药量，再验算单位炸药消耗量
每循环所需的总药量：Q=qv=qslη=2.02*7.14*1.65*0.85=20.23Kg
掏槽眼：装药系数取0.8，装药长度：0.8*1.8=1.44m
药卷数量：1.44/0.2=7.2个，折合为7个药卷，装药量为0.15*7*4=4.2Kg
辅助眼：装药系数取0.6，装药长度：0.6*1.65=0.99m
药卷数量：0.99/0.2=4.95个，折合为5个药卷，
装药量为0.15*5*11=8.25Kg
顶帮眼：装药系数取0.5，装药长度：0.5*1.65=0.825m
药卷数量：0.825/0.2=4.13个，折合为4个药卷，
装药量：0.1*4*12=4.8Kg
底眼：装药系数取0.6，装药长度：0.6*1.8=1.08m
药卷数量：1.08/0.2=5.4个，折合为5个药卷，
装药量为0.15*5*5=3.75Kg
验算单位炸药消耗量：
q=Q/(slηm)=(4.2+8.25+4.8+3.75)/(7.14*1.65*0.85)=2.1Kg/m³与设计取值2.02Kg/m³较为接近，可以。
2.7确定各种炮眼装药结构
掏槽眼、辅助眼及周边眼均采用反向连续装药。装药结构示意图如下：

2.8确定起爆顺序和联线方式
起爆顺序：掏槽眼→辅助眼→周边眼→底眼
联线方式：串联，电力起爆
2.9绘制炮眼排列图
详见附图1
2.10绘制三表
爆破原始条件表
序号
名称
单位
数量
1
掘进断面
㎡
7.14
2
岩石普氏系数f
1
4~6
3
工作面瓦斯情况
%
无瓦斯
4
工作面漏水情况
m³/h
无漏水
5
炸药和雷管的型号

2号岩石硝铵炸药，
炮眼排列及装药量表

眼号
炮眼名称
眼
数
眼深
m
每个炮眼装药量
合计
装药
结构
起爆
顺序
连线方式
卷数，个
长度
，m
装填率，
%
卷数，个
重量，
kg
1~2
空眼
2
1.8

不装药

无

掏槽眼
4
1.8
7
1.4
80
28
4.2
反向
连续
Ⅰ

串联

辅助眼
11
1.65
5
1
60
55
8.25
反向
连续
II
串联

底眼
5
1.8
5
1
60
25
3.75
反向
连续
IV
串联

周边眼
12
1.65
4
0.8
50
48
4.8
反向
连续
III
串联
合计
35
57.75

156
21

预期爆破效果表
名称
单位
数量
名称
单位
数量
炮眼利用率
85﹪
0.85
每米巷道炸药消耗量
kg/m
12.73
每循环工作面进尺
m
1.65
每循环炮眼总长度
m/循环
57.75
每循环爆破岩石体积
m³
11.78
雷管总数目
个
34
炸药消耗量
Kg/m³
2.1
每米巷道雷管消耗量
个/m
20.61

3参考文献
1． 高尔新，杨仁树.爆破工程.中国矿业大学出版社
2． 姜玉松.地下工程施工技术.武汉理工大学出版社
3． 董芳庭.井巷设计与施工.中国矿业大学出版社
4． 刘刚.井巷工程.中国矿业大学出版社

附图1：

附图1
