砌石工程施工监理细则完整
(完整版资料,可直接使用可编辑,推荐下载)

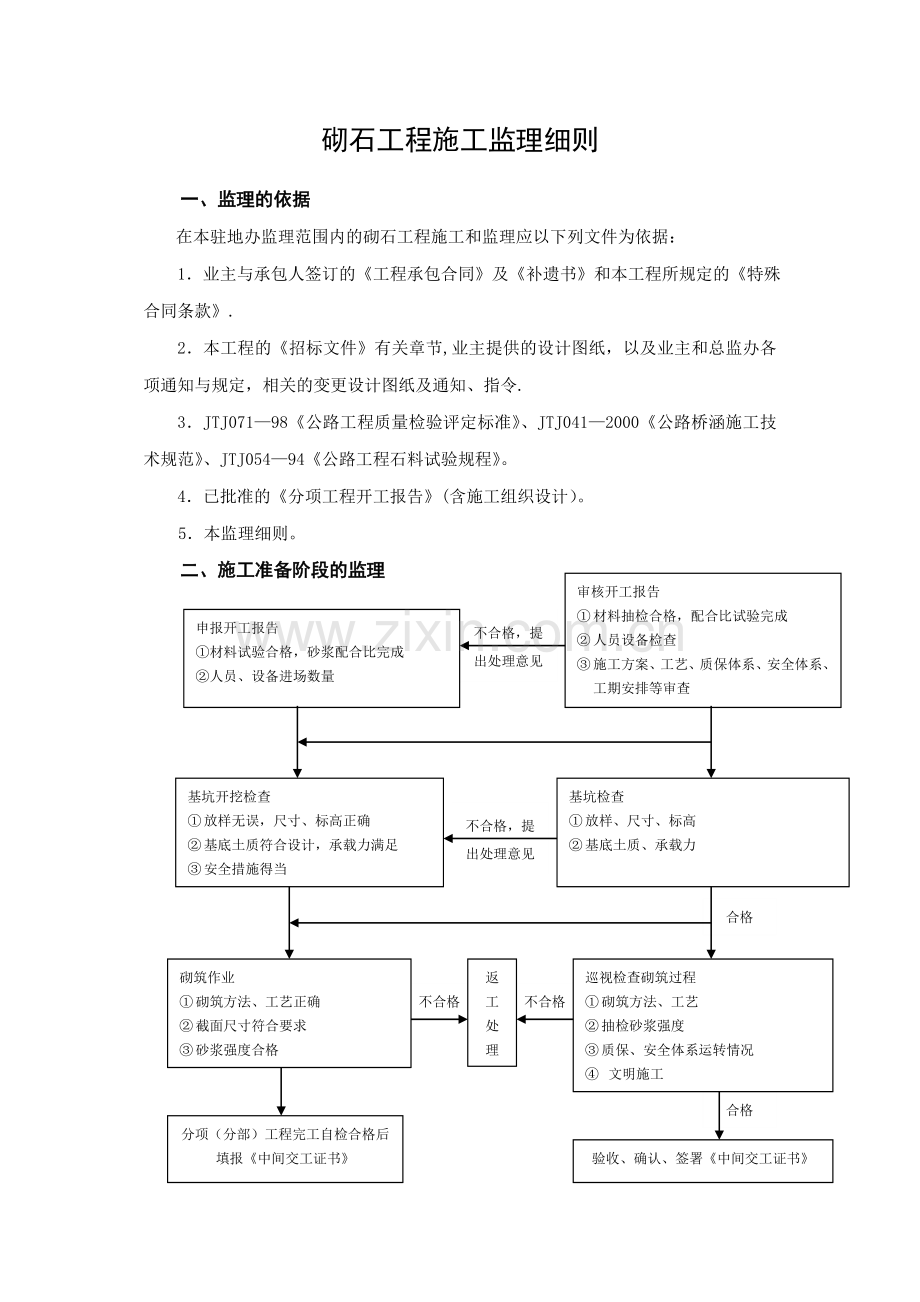

砌石工程施工监理细则
一、监理的依据
在本驻地办监理范围内的砌石工程施工和监理应以下列文件为依据:
1.业主与承包人签订的《工程承包合同》及《补遗书》和本工程所规定的《特殊合同条款》.
2.本工程的《招标文件》有关章节,业主提供的设计图纸,以及业主和总监办各项通知与规定,相关的变更设计图纸及通知、指令.
3.JTJ071—98《公路工程质量检验评定标准》、JTJ041—2000《公路桥涵施工技术规范》、JTJ054—94《公路工程石料试验规程》。
4.已批准的《分项工程开工报告》(含施工组织设计)。
5.本监理细则。
审核开工报告
① 材料抽检合格,配合比试验完成
② 人员设备检查
③ 施工方案、工艺、质保体系、安全体系、工期安排等审查
二、施工准备阶段的监理
申报开工报告
①材料试验合格,砂浆配合比完成
②人员、设备进场数量
不合格,提出处理意见
不合格,提出处理意见
基坑检查
① 放样、尺寸、标高
② 基底土质、承载力
基坑开挖检查
① 放样无误,尺寸、标高正确
② 基底土质符合设计,承载力满足
③ 安全措施得当
合格
巡视检查砌筑过程
① 砌筑方法、工艺
② 抽检砂浆强度
③ 质保、安全体系运转情况
④ 文明施工
返
工
处
理
砌筑作业
① 砌筑方法、工艺正确
② 截面尺寸符合要求
③ 砂浆强度合格
不合格
不合格
合格
分项(分部)工程完工自检合格后填报《中间交工证书》
验收、确认、签署《中间交工证书》
三、施工准备阶段的监理
(一) 承包人需完成的准备工作
1.承包人在砌石工程施工前要做好以下准备工作,并向监理工程师提出《砌石工程施
工开工报告》,经监理工程师审查批准。
2.材料试验.承包人的砌石工程施工前选定料源并经自检合格报监理工程师审批,其中包括材料的储备量。
3.砂浆配合比设计。承包人在开工报告中必须附有砂浆配合比,并经驻地试验工程师批准,或更高一级监理工程师批准.在砂浆配合比设计中要对所有的原材料(砂子、水泥等)各项指标进行检验,全部合格后方可使用。
4.向监理工程师提交《分项(分部)工程开工报告》。其内容包括:施工计划、施工工艺、人员、设备进场数量及报验单.原材料报验合格资料、砂浆配合比批准资料、测量计算的有关资料等。
以上各项报验应在开工前至少21天进行,以留出驻地办审查复核试验的时间,同时也包括承包人本身修改与充实的时间。
(二) 监理工程师应完成的准备工作
1.熟悉设计文件、施工合同文本,以及有关的砌石工程技术要求和规范。
2.对承包人所选定的料源进行现场考察,并对各项指标进行检验。
3.监理组试验室对承包人申报的砂浆配合比进行验证。验证的内容包括:砂浆的配合比、水泥、砂子的各项指标、砂浆的坍落度、强度以及和易性等是否符合规范和技术要求,各项指标均合格后方可批准使用。
4.驻地监理组长、驻地工程师对承包人提出的《分项(分部)工程开工报告》进行审批。其内容主要包括:开工报告所附的资料是否齐全,所用材料报验单和试验资料是否有相应的专业工程师、监理组长签字认可;承包人的人员、机械安排是否合理;施工工艺是否符合技术要求,施工负责人、承包人内部质量安全检查、监督人员安排是否到位;承包人的工期安排是否合理可行;不同意则提出修改的书面意见,要求承包人重新报批,同意则批准开工。
四、施工阶段
(一) 承包人必须做到
1.基坑开挖自检:(1)水准点、放样坐标、基坑的几何尺寸、标高;(2)基底土质符合设计,承载力满足要求,若与设计不符,请承包人向监理工程师提出变更申请;(3)安全措施检查、文明施工检查,对材料堆放以及混合料应严格按要求进行自检。
2.砌筑作业:(1)砌筑方法、工艺符合开工报告的要求;(2)截面几何尺寸自检,要求表面平整;(3)砂浆配合比检查,砌筑的砂浆饱满,强度符合设计要求;(4)对外露部分砂浆进行养护.
3.中间交工:(1)对各项已完工程进行自检;(2)整理砌筑工程自检资料;(3)自检合格后填写《中间交工证书》报监理工程师检查验收。
(二) 现场监理应做到
1.对承包人进场的材料进行检查:(1)水泥的存放期、厂家质保书、受潮情况、堆放场地等;(2)砂的内在质量、细度模数、含泥量、勾缝的砂粒径不宜大于2。5mm;(3)石料应坚韧、密实、质地适当细致、色泽均匀、无风化剥落及结构缺陷,石料不得含有泥土和砂浆,以及油污等有害物质影响质量,应按JTJ054-94《公路工程石料试验规程》和设计标准进行检查验收,其中包括:块石、片石的外形尺寸、表面平整度等内容。
2.对基坑进行检查:(1)基坑放样;(2)基底标高;(3)基底承载力。
3.对砂浆配合比的检查:(1)水泥、砂和水的掺拌比例、砂浆的强度试块,按监理频率进行抽检,承包人每台班自检一组,监理按承包人频率20%进行抽检;(2)砂浆拌和的均匀性、和易性、稠度以及拌和到使用的时间;(3)砂浆砌筑时的饱满情况,以及外露砂浆养护.
4.砌筑过程,监理巡视检查:(1)砌筑的方法、工艺;(2)砌筑的厚度、砂浆饱满度、砌筑表面的平整度;(3)外形尺寸、外观是否协调;(4)抽检砂浆强度以及养护工作;(5)质保、安全体系运转情况;(6)文明施工情况.
5.对承包人审报《中间交工证书》有关检查的内容进行检查、验收,确认,签暑《中间交工证书》。
(1) 检查由专业工程师或标段组长负责,内容见下表:
砌体和混凝土挡土墙实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
规定分
1
砂浆或混凝土强度
在合格标准内
按JTJ071-98附录F或附录D检查
30
2
平面位置(mm)
浆砌挡土墙
50
每20m用经纬仪检查3点
15
混凝土挡土墙
30
3
顶面高程(mm)
浆砌挡土墙
±20
每20m用水准仪检查1点
15
混凝土挡土墙
±10
4
断面尺寸(mm)
不小于设计
每20m用尺量2个断面
20
5
底面高程(mm)
±50
每20m用水准仪检查1点
10
6
表面平整度(mm)
块石
20
每20m用2m直尺检查3处
10
片石
30
混凝土
10
干砌片石挡土墙实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
规定分
1
平面位置(mm)
50
每20m用经纬仪检查3点
20
2
顶面高程(mm)
±30
每20m用水准仪测3点
20
3
竖直度或坡度(%)
0.5
每20m用吊垂线检查3点
10
4
断面尺寸(mm)
不小于设计
每20m检查2处
20
5
底面高程(mm)
±50
每20m用水准仪测1点
20
6
表面平整度(mm)
50
每20m用2m直尺检查3处
10
(2) 外观签定:①砌体坚实牢固,勾缝平顺,无脱落现象,不符合要求时,减1~3分;②泄水孔坡度向外,无堵塞现象。不符合要求时减少3~5分;③沉降缝整齐垂直,上下贯通,不符合要求时减3~5分.
四、档案与资料
类别
资料名称
备注
开工资料
砌石工程《分项开工申报批复单》
《分项工程开工申请报告》(附)
施工记录
地基承载力检查记录
可用试验报告
砂浆强度检查记录
可用试验报告
几何尺寸检查记录
施工放样资料
砌石工程《施工放样报验单》
砌石工程《施工放样现场记录表》
工序验收资料
检验申请批复单
地基承载力检查报告单
砂浆强度试验报告单
现场质量检验实测记录表
中间交工资料
砌石分项工程交工证书
其他
有关监理通知与报告单
有关设计变更
分项工程开工申请批复单
承包单位: 合同号:
监理单位: 编 号:
开工项目:
桩号:
建议开工日期:
计划完工日期:
此项工程负责人:
附件:
承包人: 日期:
监理员意见:
本工程可以进行:
监理工程师: 日期:
施工放样报验单
承包单位:合同号:
监理单位:编号:
致(监理工程师):
根据合同要求,我们已经完成
施工放样工作,清单如下,请予查验.
承包人:日期:
桩号或位置
工程或部位名称
放 样 内 容
备 注
附件:测量及放样资料
监理员意见:
监理工程师结论:
监理工程师:日期:
砂浆配合比设计
工程名称:合同号: 编号:
委托单位名称
试验单位
委托单编号
试验规程
试验日期
试验人签字
现场桩号
复核人签字
试样描述
主管签字
设计条件
设计强度
使用地点和部位
施工方法
稠度
备注
(一)水泥: 品种 水泥抗压强度: Mpa
厂牌 出厂日期
(二)细集料: 类别 产 地
视密度 细度模数
(三)配比设计(质量比),材料用量表(Kg/m3)
水灰比
水泥
细集料
掺合料
水
(四)试拌记录:
试拌日期年月日,拌和方法: 实测稠度
理论密度:Kg/ m3 实际密度Kg/ m3
试件养护情况: 温度℃相对温度
试件抗压强度(Mpa)
3天
7天
14天
28天
推算的28天
结 论:
技术负责人: 试验工程师:
砂浆抗压强度试验记录表
工程名称:合同号: 编号:
委托单位名称
试验单位
委托单编号
试验规程
试验日期
试验人签字
现场桩号
复核人签字
试样描述
主管签字
试样编号
试件编号
制作日期
试验日期
龄期(天)
试样尺寸(cm)
破坏荷载(kn)
抗压强度(MPa)
设计强度(Mpa)
单值
平均
结 论:
技术负责人: 试验监理工程师:
施工放样现场记录表
分项工程名称: 合同号:
所属分部工程名称 : 报验段:第页共页
序
号
里
程
桩
号
检查项目
备注
规定值±允许偏差
左幅
右幅
测点位置或序号
设计
实测
偏差
设计
实测
偏差
设计
实测
偏差
本页小计
总测点数
合格点数
合计
总测点数
合格点数
检验负责人:检测:记录:现场监理:
日期:日期:日期:日期:
地基承载力试验报告
承包单位:合同号:
监理单位:编 号:
桩号、结构名称
试验员签字
试验日期
监理员签字
试验次数
1
2
3
轻型触探仪法
锤击次数
承载力(KPa)
备注:
P(地基承载力)
N(锤击数)
试验监理工程师结论:
承包人签字
试验监理工程师签字
浆砌砌体现场质量检验报告单
承包单位:合同号:
监理单位:编 号:
工程名称
施工时间
桩号及部位
检验时间
项次
检验项目
规定值或允许偏差
检验结果
检验频率和方法
1
砂浆强度(Mpa)
2
顶面高程
(mm)
料、块石
片 石
3
竖直度或坡度
料、块石
片 石
4
断面尺寸(mm)
料石
块石
片石
6
表面平整度(mm)
料石
块石
片石
监理抽检情况:
结论
合格 不合格
监理工程师: 年 月 日:
承包人: 年 月 日 :
浆砌砌体和混凝土挡土墙
现场质量检验报告单
承包单位:合同号:
监理单位:编 号:
工程名称
施工时间
桩号及部位
检验时间
项次
检验项目
规定值或允许偏差
检验结果
检验频率和方法
1
砂浆或混凝土强度(Mpa)
2
平面位置
(mm)
浆砌挡土墙
混凝土挡土墙
3
顶面高程(mm)
浆砌挡土墙
混凝土挡土墙
4
断面尺寸(mm)
5
底面高程(mm)
6
表面平整度(mm)
块石
片石
混凝土
监理抽检情况:
结论
合格 不合格
监理工程师: 年 月 日:
承包人: 年 月 日 :
( )现场质量检验实测记录表
分项工程名称: 所属分部工程名称: 合同号:
工 程 部 位: 施 工 单 位; 第 页共 页
(起讫里程桩号、层次)
序
号
里
程
桩
号
检查项目
规定值±允许偏差
测点位置或序号
本页小计
总测点数
合格点数
合计
总测点数
合格点数
合格率 %
外观鉴定
监理意见
检验负责人:检测:记录:现场监理:
日期:日期:日期:日期:
中间交工证书
承包单位:合同号:
监理单位:编号:
下列工程已完,申请交验,以便进行下一步 作业
工程内容:
桩号
日期
承包人签字
监理工程师收件日期: 签字:
结论:
监理工程师: 日期:
承包人收件日期:
签字:
报验申请表
工程名称: 编号:
致:
我单位已完成了工作,现报上该工程报验申请表,请予以审查和验收.
附件:
承包单位(章)
项目经理
日 期
审查意见:
项目监理机构
总/专业监理工程师
日 期
外墙保温节能工程施工质量监理细则
本外墙保温节能工程施工质量监理细则适用玻化微珠外墙保温系统。
一、工程概况:
信阳中乐百花酒店B座工程,位于信阳市羊山新区百花之声对面,该工程建筑面积为61236.46平方米,施工单位为温州中城建设集团有限公司,建设单位为信阳中乐百花置业有限公司。
二、编制依据:
1、国家、省、市有关工程建设的政策、法规、法律及有关行
业规定。
2、业主与监理方签订的《委托监理合同》.
3、业主与承包人签订的《工程承包合同》及其附件.
4、经过批准的设计文件、图纸及其相关的规范、标准.
5、有关标准与验收规范:
①《建筑工程施工质量验收统一标准》GB50300—2001;
②《混凝土结构工程施工质量验收规范》BG50204—2002;
③《外墙外保温工程技术规程》JGJ144—2004;
④《建筑工程监理规范》GB50319—2000;
⑤《夏热冬冷地区居住建筑节能设计标准》JGJ134—2001;
⑥《公共建筑节能设计标准》GB50189-2005;
三、材料控制:
1、建筑节能工程所用材料的品种、规格应符合设计要求,其性能
应符合国家、行业的有关标准要求。
2、严禁在节能工程中使用国家明令淘汰的建筑材料及产品。
3、用于建筑节能的产品应具有产品合格证、相应性能的出厂检验
报告和有相应资质的监测机构的型式检验报告。进口产品尚应 按规定提供商品检验报告。
4、进场后需要进行复验的材料种类及项目符合有关标准规定。
5、复验材料的取样和送检应按有关规定执行.建筑节能分项工程
可划分为一个或若干个检验批,检验批可根据施工及质量验收
和专业验收需要按楼层、变形缝、施工段等进行划分.
6、 保温系统材料性能、规格应符合设计及产品要求,保温层厚度
应控制在标准偏差范围内,材料进场后,施工单位应取样复检.
三、施工准备质量控制
1、审核承担建筑节能工程的施工单位的资质、质量管理体系、施
工质量控制和检验制度及相应的施工技术标准。审核承包单位
的施工组织设计中建筑节能工程的施工内容及建筑节能专项施
工技术方案。
2、 承包单位在建筑工期工程施工前应制定专门的建筑节能工程施
工技术方案,并经监理单位审查批准。施工单位应对从事建筑
节能工程施工作业的人员进行技术交底的必要的实际操作培训.
四、施工过程质量控制
1、督促施工单位按照经审核合格的建筑节能设计文件和经审查批
准的建筑节能施工方案进行施工.当施工中需要变更设计时,
设计变更不得降低建筑节能效果。当设计变更涉及建筑节能效
果时,应报原设计审查机构审查,在实施前应办理设计变更手
续,并得到监理或建设单位的确认。
2、现场配置的材料如粘结砂浆、抹面砂浆等,应按设计要求或实验室给出的
配合比配制,或按照施工方案和产品说明书配制。
3、 建筑节能工程的施工作业环境和条件,应满足相关标准和施工工
艺的要求。节能保温材料不宜在雨雪天气中露天施工。
4、主体结构完成后进行施工的墙体节能工程,应在基层质量验收合
格后进行。施工过程中监理工程师应采取旁站监理的手段,及时
进行质量检查、隐蔽工程验收和检验批验收;施工完成后应进行
墙体节能分项工程验收。
5、监理工程师应对墙体节能工程下列部位或内容进行隐蔽工程验收:
(1)保温层附着的基层及其表面处理;
(2)增强网的铺设;
(3)墙体热桥部位的处理;
(4)被封闭的保温材料厚度.
6、本工程的墙体保温材料为膨胀带铝箔防火玻璃棉板的墙体隔热保温,
砂浆层以聚合物改性水泥砂浆(抗裂砂浆)为抹面层,再铺贴耐碱
玻璃纤维格布以增强防裂措施.
监理工程师应按《建筑节能工程施工质量验收规范》规定核查其
安全性和耐候性检验报告。
7、膨胀带铝箔防火玻璃棉板、抗裂砂浆、耐碱玻璃纤维格布及界
面剂等材料应符合设计要求和相关标准的规定。
监理工程师应按材料进场批次,每批随机抽取得3个试样进行检查,质量证明文件应按照其出厂检验批进行核查。
8、监理工程师在膨胀带铝箔防火玻璃棉板、粘结砂浆、抹面砂浆等保温材料和粘接材料进场时应对下列性能进行见证取样复验:
(1)保温材料的导热系数、密度、抗压强度或压缩强度;
(2)粘接材料的粘接强度;
(3)耐碱玻璃纤维格布的力学性能、抗腐蚀性能.
监理工程师应随机抽样送检,按同一厂家同一品种的产品,当单位工程建筑面积在20000㎡以下时各抽查不少于3次;当单位工程建筑面积在20000㎡以上时各抽查不少6次的规定进行,并核查其质量证明文件及复验报告。
9、膨胀带铝箔防火玻璃棉板、粘结砂浆、抗裂砂浆、耐碱玻璃纤维格布及界面剂在施工过程中应采取防潮、防水、远离明火等保护措施。
监理工程师在施工过程中应随时巡查,要求施工方将各种材料分堆码放整齐,插上标示牌。
10、基层要求:
(1)在墙体节能工程施工前应按照设计和施工方案要求对基层
进行处理,处理后的基层应符合《建筑装饰装修工程质量
验收规范》GB50210的要求;主体结构完成后经过工程验收
达到国家质量验收合格标准。
(2)施工前应清除墙面浮灰、油污、隔离剂等杂物,保证施工作
业面干净,基层应平整、洁净,含水率应符合饰面层施工要求。
(3)基层墙面应干燥,门窗框、各种管线、予埋件、予留洞已施
工完毕。
(4)按垂直、水平方向在墙角、阳台栏板等处弹好厚度控制线,
并作标准厚度灰饼、冲筋。
11、施工技术要求:
(1)门窗框边缝应分层采用保温材料填塞密实,保温层包裹窗框尺
寸控制10㎜左右。
(2)砖墙和柱、梁交接处应用耐碱玻纤网格布结合抗裂砂浆填补好。
(3)抹灰层大于30㎜时,应分二次抹涂,待第一层抹浆硬化后可
进行第二次抹浆,涂抹方法与普通砂浆相同。
(4) 对于外饰涂料的墙体,待保温砂浆硬化后在其表面涂刮的抗裂
砂浆罩面。
(5) 首层外保温的阳角,须用专用金属护角或网格布护角处理。其
余各层阴角、阳角以及门窗洞口用玻纤网格布搭接增强。
(6)外墙保温层及饰面层与其他部位交接的收口处,应采取密封措施。
监理工程师应核查试验报告和隐蔽工程验收记录。
12、墙体节能工程的施工,应符合下列要求:
(1)保温隔热材料的厚度必须符合设计要求.监理工程师对保温层
的厚度采用钢针插入或剖开尺量检查,并核查施工单位的隐蔽
工程验收记录。
(2)保温浆料应分层施工。当采用保温浆料做外保温时,保温层与
基层之间及各层之间的粘结必须牢固,不应脱层、空鼓和开裂。
监理工程师应核查粘结强度的试验报告。
13、施工产生的墙体缺陷,如穿墙套管、脚手眼、孔洞等,应按照施
工方案采取隔断热桥措施,不得影响墙体保温性能。
监理工程师应对照施工方案观查检查。
14、墙体采用保温砂浆作保温层时,对保温砂浆层的施工宜连续进行;
保温砂浆层的厚度应均匀、接茬应平顺密实。
监理工程师应在施工单位施工时旁站观察、尺量检查,验收时每个检验批抽查获10﹪,并不少于是10处.
15、墙体上容易碰撞的阳角、门窗洞口及不同材料基体的交接处等特
殊部位,其保温层应采取防止开裂和破损的加强措施。
监理工程师应加强巡视检查,并核查施工单位的隐蔽工程验收记录。对该式序的验收按每类抽查不少于10﹪,并不少于是5处。
18、外墙节能构造的现场实体检验;应委托有资质的检测机构在监理
人员见证下实施。
方法:钻心检验法;
目的:验证墙体保温材料的种类及厚度是否符合要求;检查保温层的构造做法是否符合设计和施工方案要求。
取样时间:外墙节能构造检验应采取的时间应在外墙施工完成后,节能分部工程验收前进行.
抽样数量:每个单位工程的外墙至少抽查3处,每处一个检查点;当一个单位工程外墙有2种以上节能保温做法时每种节能做法的外墙应抽查不少于3处。
19、外保温保温层抗裂层的允许偏差和检验方法见下表:
序号
项目
允许偏差(mm)
检验方法
保温层
抗裂层
1
立面垂直
4
3
用2m托线板检查
2
表面平整
4
3
用2m靠尺和契尺检查
3
阴阳角垂直
4
3
用2m托线板检查
4
阴阳角方正
4
3
用2cm方尺和契尺检查
5
保温层厚度
不允许有负偏差
探针、钢尺检查
五、质量验收:
1、建筑节能工程为单位工程的一个分部工程。应按照分项工程进
行验收。当节能分项工程的工程量较大时,可划分为若干个检
验批进行验收.
2、在建筑节能分项工程完成后,施工单位应进行自检、互检、专
检,“三检"合格后,填写工程质量报验单报现场监理人员检查
验收。监理工程师检查签字确认后,方可进行下道工序施工。
砌体工程施工监理细则
本细则针对河南发展大厦工程砌体工程而编制,适用于建筑工程的烧结砖、蒸压加气混凝土砌块等砌体的施工质量控制与验收。一.工程概况
河南发展大厦工程地下二层地上A座27层,B座15层,裙房3层.地下及上部结构采用框架—核心筒,B座采用框架剪力墙结构。
外墙部分:A座为120mm厚混凝土和180mm厚加气混凝土砌块复合墙;B座除特殊注明外均为加气混凝土砌块墙,12-15层钢结构部分外墙为配筋轻骨料复合装配式外挂板,板厚220mm。
内墙部分:为加气混凝土砌块隔墙,其中120mm厚加气混凝土砌块隔墙砌筑至顶下,卫生间及有水房间隔墙1m以下设计采用页岩砖,60mm厚隔墙均采用页岩砖砌筑。
以上砌块均采用M5混合砂浆砌筑,构造柱、圈梁、过梁为C20现浇混凝土.
二.监理依据
1. 监理合同、业主与施工单位签定的施工合同。
2. 建设工程监理规范GB50319—2000。
3. 河南发展大厦工程施工图纸(大连设计院设计编号2000-95)。
4. 砌体工程施工质量验收规范GB5 3—2002。
混凝土结构工程施工质量验收规范GB5 4—2002等.
5. 有关图集和文件。
三.监理的目标和控制要点
1. 控制目标;杜绝出现质量事故,质量达到优良。进度满足总进度要求,配合其他专业交叉作业。控制变更量,减少索赔,投资控制在业主目标控制范围内。施工现场做到安全文明施工。
2. 控制要点和检查方法: 砌筑砂浆的强度:检查砂浆配合比等
搭缝、错缝: 现场旁站
门窗洞口位置: 尺量检查
预埋件和预埋管:现场检查
四.基本要求
1. 砌体工程所用的材料应有产品的合格证书、产品性能检测报告.块材、水泥、钢筋、外加剂等尚应有材料主要性能的进场复试报告.严禁使用国家明令淘汰的材料。
2. 砌筑基础前,应校核放线尺寸,允许偏差应符合下表规定。
放线尺寸的允许偏差
长度L、宽度B(m)
允许偏差(mm)
L(或B)≤30
±5
30 <L(或B)≤60
±10
60 〈 L(或B)≤90
±15
L(或B)〉90
±20
3. 砌筑顺序应符合下列规定
① 基底标高不同时,应从低处砌起,并应有高处向低处搭砌.当设计无要求时,搭接长度不应小于基础扩大部分的高度。
② 砌体的转角处和交接处应同时砌筑.当不能同时砌筑时,应按规定留槎、接槎.
4. 在墙上留置临时施工洞口,其侧边离交接处墙面不应小于500mm,洞口净宽度不应超过1m。
抗震设防烈度为9度的地区建筑物的临时施工洞口位置,应会同设计单位确定。
临时施工洞口用做好补砌。
5. 不得在下列墙体或部位设置脚手眼:
① 120mm厚墙和独立柱;
② 过粱上与过粱成60度角的三角形范围及过粱净跨度1/2的高度范围内;
③ 宽度小于1m的窗间墙;
④ 砌体门窗洞口两侧200mm转角处450mm范围内;
⑤ 梁或梁垫下及其左右500mm范围内;
⑥ 设计不允许设置脚手眼的部位。
6. 施工脚手眼补砌时,灰缝应填满砂浆,不得用干砖填塞。
7. 设计要求的洞口、管道、沟槽于砌筑时正确留出或予埋,未经设计同意,不得打凿墙体和在墙体上开凿水平沟槽。宽度超过300mm的洞口上部,应设置过梁。
8. 尚没施工楼板或屋面的墙或柱,当可能遇到大风时,其允许自由高度不超过
2﹒2m。
9. 搁置预制梁、板的砌体顶面应找平,安装时应座浆.当无具体要求时,应采取1:2﹒5的水泥沙砂浆。
10. 砌体施工质量控制等级根据现场质量管理情况、砂浆和混凝土强度质量、砂浆拌合方式、砌筑工人技术等级应分为三级,应达到A级标准。
11. 设置在潮湿环境或有化学侵蚀介质的环境中的砌体灰缝内的钢筋应采取防腐措施.
12. 砌体施工时,楼面和屋面堆载不得超过楼板的允许荷载值。施工层进料口楼板下,易采取临时加撑措施。
13. 分项工程的验收应在检验批验收合格的基础上进行。检验批的确定可根据施工段划分。
14. 砌体检验批验收时,其主控项目应全部符合本规范的规定;一般项目应有80%及其以上的抽检符合规范的规定,或偏差值在在允许偏差范围以内。
15. 混凝土工程的具体要求参见混凝土工程监理实施细则。
五. 砌筑砂浆要求
1. 水泥进场使用前,应分批对其强度、安定性进行复验.检验批颖异同一生产厂家、同一编号为一批。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时,应复查试验,并按结果使用。
不同品种的水泥,不得混合使用.
2. 砂浆用砂不得含有有害杂物。砂浆的含泥量应满足下列要求:
①对水泥砂浆和强度等级不小于M5的水泥混合砂浆,不应超过5%。
②人工砂、山砂及特细砂,应经试配能满足砌筑砂浆技术条件要求。
3. 配制水泥石灰砂浆时,不得使用脱水硬化的石灰膏。
4. 拌制砂浆用水,水质应符合国家现行标准的规定,一般应用自来水。
5. 砌筑砂浆应通过试配确定配合比。当砌筑砂浆的组成材料有变更时,其配合比应重新确定。
6. 施工中当采用水泥砂浆代替水泥混合砂浆时,应重新确定砂浆强度等级.
7. 凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等,应经检验和试配符合要求后,方可使用。有机塑化剂应有砌体强度的型式检验报告。
8. 砂浆现场拌制时,各组分材料应采用重量计量.
9. 砌筑砂浆应采用机械搅拌,自投料完算起,搅拌时间应符合下列规定:
① 水泥砂浆和水泥混合砂浆不得少于2min;
② 水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min;
③ 掺用有机塑化剂的砂浆,应为3—5min
10. 砂浆应随拌随用,水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕;当施工期间最高气温超过30℃时,应分别在拌成后2h和3h内使用完毕。
11. 砌筑砂浆试块强度验收时其强度合格标准必须符合以下规定:
同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度;同一验收批砂浆试块抗压强度的最小一组平均值必须大于或等于设计强度等级所对应的立方体抗压强度的0﹒75倍.
注:①砌筑砂浆的验收批,同一类型、强度等级的砂浆试块应不少于3组.同一验收批只有一组试块时,该组试块抗压强度平均值必须大于或等于设计强度等级所对应的立方体抗压强度。
②砂浆强度应以标准养护,龄期为28 天的试块抗压强度试验结果为准。
抽检数量:每一检验批且不超过250m3砌体的各种类型几强度等级的砌筑砂浆,每台搅拌机应至少抽检一次。
检验方法:在砂浆搅拌机出料口随机取样制作砂浆试块(同盘砂浆只应制作一组试块),最后检查试块强度试验报告单。
12. 当施工中或验收时出现下列情况可采用现场检验方法对砂浆和砌体强度进行原
展开阅读全文
