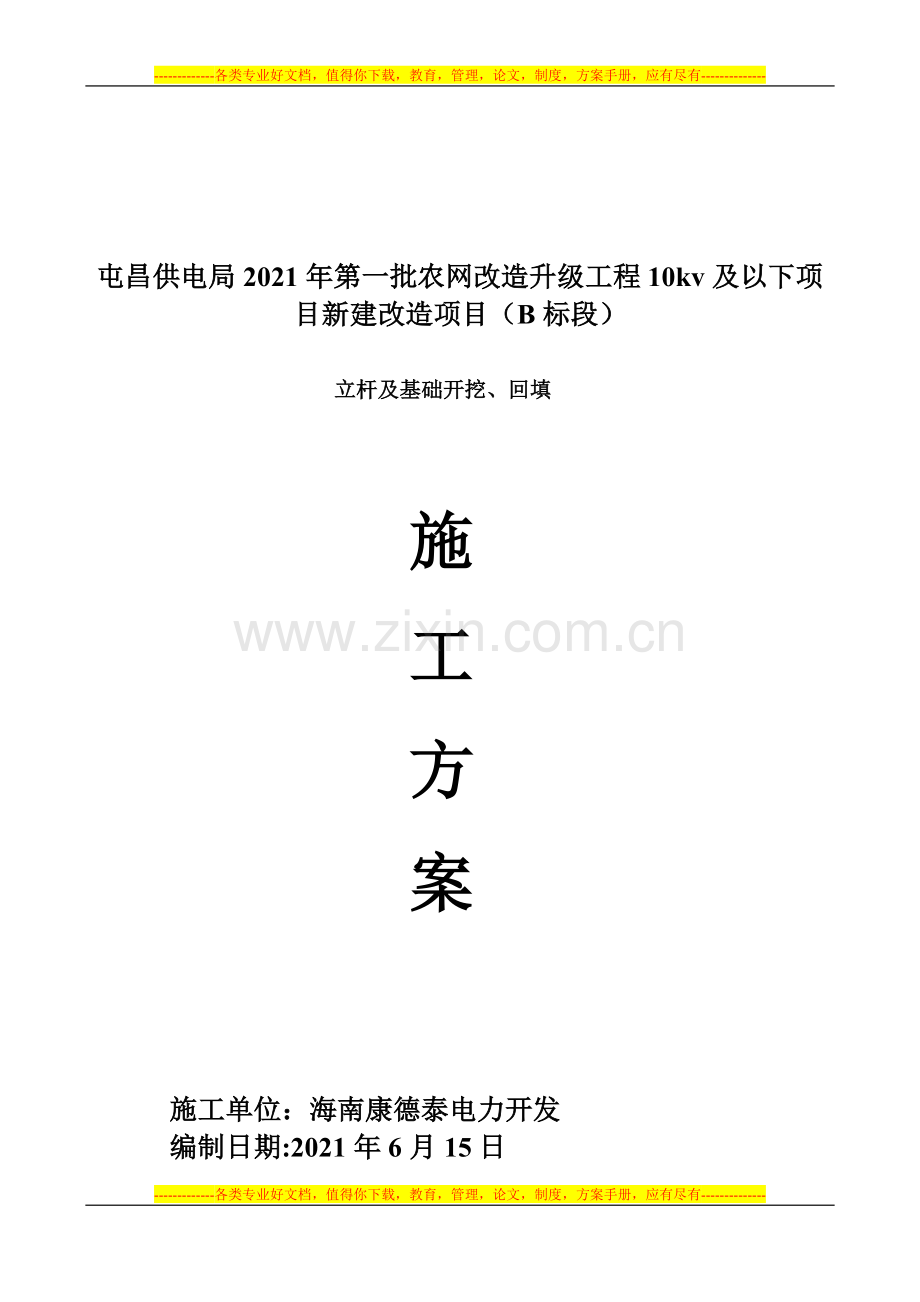

屯昌供电局2021年第一批农网改造升级工程10kv及以下项目新建改造项目（B标段）

立杆及基础开挖、回填

施
工
方
案

施工单位：海南康德泰电力开发
编制日期:2021年6月15日

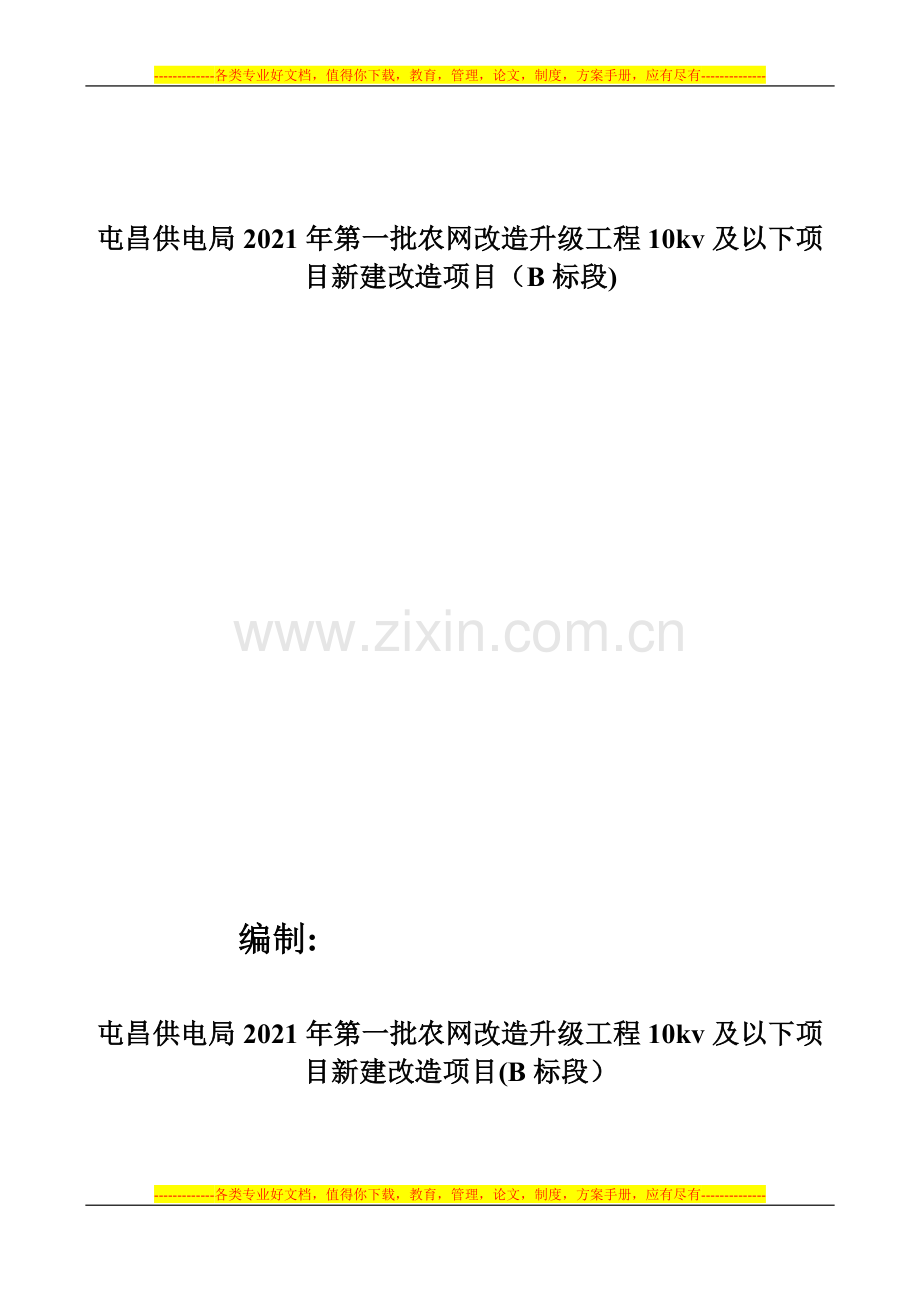

屯昌供电局2021年第一批农网改造升级工程10kv及以下项目新建改造项目（B标段)

编制:

屯昌供电局2021年第一批农网改造升级工程10kv及以下项目新建改造项目(B标段）

10kV线路重建工程

一、工程概况

（一）工程规模
导线采用JKLGYJ-10kv线路;50/5.486km型高压交联聚氯乙烯电力电缆（铠装）0。588千米,电杆12米/28根,10米电杆77根，10kv电缆分支箱一台、（2进4出）箱式变压器、（ZBW-630）二台、0.4kv线路总长11。061km，配电变压器17台,总容量为2021kvA
（二)编写依据：

序号
引用资料名称

1
GB50173—1992《电气装置安装工程10kv及以下架空电力线路及验收规范》
电杆组立及拉线安装
2
GB50233—2005《110~~500KV架空送电线路施工及验收规范》
第2。0.1
3
DL 5009。2—2004《电力建设安全工作规程 第2部分：架空电力线路》

4
Q/CSG11105—2021《南方电网工程施工工艺控制规范》
第三章 第二节
5
《中国南方电网有限责任公司基建工程质量控制作业标准(WHS）》

（三)作业流程图

1. 基础开挖与立杆
序号

项目

内容

说明

1

立杆

(1） 抱杆布置：
1）为使抱杆不与杆身发生磨擦或碰撞,抱杆的根开要大得多，使抱杆的有效高度有所降低。
2)为改善各部受力,抱杆本身应有足够的长度。
3）抱杆的初始倾斜角,不仅影响抱杆的起吊设备的受力，还对抱杆脱帽的时间有影响，初倾斜角太大,则抱杆脱落过早,初始角小，则抱杆脱落过迟，抱杆的初始角一般选55°—70°。
（2）牵引系统布置
起吊立杆,要保证主牵引地锚中心，制动地锚中心，人字抱杆的顶点和杆中心线在同一垂直面上，严禁偏移，以保证在起吊过程中受力均匀.
主牵引地锚距基础中心的蹴应为2.0—2.5倍的塔高并使牵引钢丝绳与地面的夹角控制在20°左右为宜，亦不宜大于75。
绞磨机为3t～6t主牵引，钢丝绳选13.5mm，起吊钢绳选15.5mm，抱杆选用铝合金人字抱杆。
（3）制动系统布置
本次组立设制动装置，制动锚的埋没位置,其中心在杆中心线的延长线上，它与杆的距离应在大于杆的全长，再取杆高的6—8m；制动绳一头接于制动地锚,中间串以制动器，以调整制动绳,保证杆安全起立就位。
(4）控制拉线的布置
立杆时，必须设置控制拉线,以保证起吊过程的安全。设置的拉线主要有左、右两侧拉线,后拉线，桩锚必须牢固,可靠.
（5）起吊杆的注意事项
1）起吊前应检查现场平面布置，必须符合施工技术设计的规定，当杆刚刚离开地面时，应停止起吊,检查各部有无常现象，确无,方可起吊。
2)起吊前应尽可能收紧制动绳，以防止就位绞链向前移位。当杆起立至60°左右时，各方位应高速带紧制动绳长度，使制动绳随着杆继续起立而慢慢放松，防止制动力过大而将就位铰链向后移位拉出基础面或造成就位困难。
3）当杆立到55°-~ 60°时,拉紧抱怨杆绳，防止抱杆脱帽进的冲击。
(4）杆立到70°左右时就要停止牵引，准备好后拉线使后拉线处于准备受力状态继续缓缓起立,当杆重心接近两绞与点的垂直面时，停止牵收，依靠杆和牵引系统的重量，缓慢地放松后拉绳，使杆就位，要注意牵引系统,后侧拉绳的操作要互相紧密配合。
（5）杆就位后，应稍收临时拉线,并检查杆是否正直,杆根与基础面接触是否符合标准要求后，方可打拉线。

由工作负责人根据现场情况安排技术人员统一指挥混凝土杆立杆或吊装，协调各配合人员之间的工作，安排技术工人按规定程序、规范要求进行安装，现场质安员负责现场安全、质量监控
2。基础开挖及回填

2

基础开挖
1。一般规定
基础开挖前，施工人员应熟悉基础施工图及施工手册的规定,明白基坑开挖的尺寸及要求。
电杆基础的坑深应以设计的施工基面为基准.若设计无施工基面要求时，应以电杆中心桩顶面为基准.拉线基础的坑深，除设计特殊要求者外，均以拉线坑中心的地面标高为基准。
基坑开挖时,应保护好电杆中心桩和复测时所钉的辅助桩。如设计中心桩需要挖掉时，应保护好补钉中心桩的辅桩。
2.基坑开挖顺序
基坑开挖按设计及施工要求,先降基后进行基坑开挖；对于降基量较小，可与基坑开挖同时完成.
3.基坑开挖
（1）开挖时注意保持坑壁边坡;
（2）排除基面浮石、积水、必要时开挖排水沟；
（3）基坑内积水、渗水应及时排除；
(4）地下水位高、渗水量大，坑底应设积水坑，边开挖边排水;
（5）软弱地质开挖,可设挡土板，挡土板应按阶梯布置且设对撑；
（6）为防止塌方，出土堆放宜离开坑口边1m以外，特别是水渗透强及饱和土质，更应注意这个问题。
（7）不许采用掏挖方法。
（8）如果电杆坑表面为土层，挖至一定深度后遇到新鲜、坚硬、完整的岩石，可以以基岩代替底盘.带拉线的电杆坑坑深应不小于0。5米。如果双杆中的一杆坑为岩石，另一杆坑为土坑，则按土坑施工；为防止电杆向土坑倾斜，应将土坑加宽、加深各0。3—0.4米，回填片石及碎石，并灌浆处理。

（1） 回填时应清除坑内积水，杂物,回填土中的树根、杂物等物应清除。
（2） 回填土时，应在基坑内同时进行夯实,打夯时一夯压一扎夯，夯夯相接。
（3） 每回填300mm厚度夯实一次，坑口的地面上应筑防沉层,防沉层的上部边宽不得小于坑口边宽，其高度视土质夯实程度确定，一般以300~500mm为宜.
（4） 基础顶面低于防层时,应设置临时排水沟,以防基础顶面积水，经过沉降后应及时补填夯实，工程移交是坑口回填层应不低于地面.

3

基础回填

5.1回填时应清除坑内积水,杂物,回填土中的树根、杂物等物应清除。
5。2回填土时，应在基坑内同时进行夯实，打夯时一夯压一扎夯，夯夯相接。
5。3每回填300mm厚度夯实一次，坑口的地面上应筑防沉层，防沉层的上部边宽不得小于坑口边宽，其高度视土质夯实程度确定，一般以300~500mm为宜.
5。4基础顶面低于防层时，应设置临时排水沟，以防基础顶面积水，经过沉降后应及时补填夯实，工程移交是坑口回填层应不低于地面。

四。危险点分析及其控制措施
序号

作业步骤

危险点

控制措施

1

施工前准备工作

1施工所选用和采购的机械、工器具隐患，可能给施工人带来不安全的因素

1把好施工机械、工器具、材料、安全防护用具的采购质量关,必须是合格厂家的合格产品，使用前必须进行产品性能、质量的检验、试验、检定合格方可发放使用
2在使用中做好运行、维修记录和定期检查、保养工作,并做好记录。

2.行车中发生交通事故，造成人员伤害

2。1工作负责人或司机负有交通安全责任，应遵守交通规则，控制车速.
2。2乘车人员严禁在车上打闹，严禁将头伸出车外.
2。3运输大件必须用绳索封牢，注意防止随车装运的工器具挤、砸伤乘车人员.

3。作业现场情况核查的不安全面、不准确

3。1布置作业前，必须勘察现场，彻底查明可能向作业地点反送电的所有电源，并应断开开关、刀闸.
3。2有关人员必须在施工前对现场周围的带电部分、大型施工器械的行走路线和工作位置以及会对工作构成障碍的物体等核查清楚，以便确定可行的施工方案，查明作业中不安全因素，制定可靠的安全防范措施。

4。作业任务不清
4.1对施工项目,应该有关规定编制施工安全技术组织措施计划，并需要组织全体作业人员结合现场实际认真学习。
4.2工作负责人要在作业前将人员的任务分工，危险点及其控制措施予以详尽的交待。

保证安全的组织措施和技术措施的实施
1.不按规定填写、签发、送交办理工作票
1.1在电气设备上和设备区内工作，必须按规定执行工作票制度。
2。1按有关规程、制度的规定正确填写喝签发工作票
3.1按有关规程、制度的规定及时送交办理工作票.
安规电气35、36、37条
2.未办理工作许可手续，工作班人员即进入现场
工作负责人必须在办理许可手续后,方可带领工作人员进入作业现场。
安规电气59条
3.工作负责人在开工前不认真检查作业现场的安全措施
工作负责人在接到工作许可的命令或会同工作许可人检查现场所作的安全措施正确完备后，方可在工作票上签名，然后带领工作班人员进入现场。

4.工作负责人不向工作班人员交待工作现场

4。1工作负责人应检查工作班人员着装是否整齐,符合要求，安全用具和劳保用品是否齐全。4。2工作班人员列队并面向工作地点，由工作负责人宣读工作票,交待现场安全措施、带电部位和工作危险点及其控制措施和其他注意事项。

3
实施作业
1.单人留在作业现场
除工作需要和条件允许外，所有工作人员（包括工作负责人）不得单独留在作业现场.
安规电气55条
2.工作负责人（监护人）参与作业，违反工作监护制度
2.1工作负责人（监护人）在全部停电或部分停电时，只要安全措施可靠，人员集中在一个工作地点,,确无触点危险情况下,方可参加工作。
2。2专责监护人不得做其他工作
安规电气54、56条
安规电气45条
3。违反现场作业纪律
3.1工作负责人需及时提醒和制止影响作业人员精力的言行。3。2工作负责人需注意观察工作班人员的精神状态和身体状态，必要时可对作业人员进行适当调整。

4
工作终结
办理工作终结手续后，又到设备上工作
4。1全部工作完毕，办理工作终结手续前,工作负责人应对全部工作现场进行周密的检查，确保无遗留问题。
4.2坚持执行验收制度。
4.3办完工作终结手续后，检修人员严禁再触及设备，并全部撤离现场。

五。质量目标、质量保证体系及技术组织措施:
（一）质量目标、质量保证体系及技术组织措施
（1）、质量目标
1）满足国家施工及验收规范要求,优质工程标准，达标投产.
2)工程一次验收合格率 100%
3）土建施工单位工程优良品率 100％
4）土建施工分部分项工程优良品率 95％
5）线路安装单位工程优良品率 100%
6)线路安装及电缆敷设分部分项工程优良品率 95%
7)工程建设期间发生质量事故 0％
8)工程技术资料、图纸、记录资料完整、真实、准确，满足工程资料归档及“达标投产”要求。
9）顾客可能出现的抱怨次数为零;顾客回访满意率为100%

2、所采取的质量保证措施
质 量 薄
弱 环 节
质 量 保 证 措 施
基础坑深未达到设计标准
严格按设计施工图纸施工
电杆组立
1、钢丝绳与塔材接触处垫以软物;
2、在施工组装螺栓时，一律采用力矩扳手紧固；
3、每个紧固螺栓必须达规范要求；
4、防盗螺栓安装面数量100%.
导线
磨损
1、接触导线的工具采用铝制的，同时还要在与导线接触处衬垫胶管；
2、导线接触地面处应铺垫苫布或木板,防止直接接触地面；
3、紧完线一般应三天内进行附件安装，最多不超过5天；
4、施工人员每人随身常备砂纸，遇有受磨处用砂纸磨光处理；
5、耐张塔对接安装施工操作后，对前后两侧工具接触处应全面的用砂纸进行磨光处理；
导线压接
1、压接前应事先进行压接培训，并经考试合格持证上岗；
2、压接时必须在项目部质检员、监理在场方可进行压接操作；
3、压接检查无误后，要认真及时记录。

六． 质量检验
序号
项目
内容
1
本工序工艺检验
本工序完成后，现场工作负责人根据GB50173-—1992《电气装置安装工程10kv及以下架空电力线路施工及验收规范》第一节电杆组立及拉线安装规定和根据表5-4中序号2质量控制点要求生成相关表格，并组织检验
2
质量控制点
序号

控制方式
W
H
S
1
线行、挡距复制
●

2
被跨越物与邻近杆（塔)位距离
●

3
钢圈焊接质量和防锈处理
●

4
横向安装方向
●

5
混凝土杆基坑深度
●

6
底盘放置
●

7
接地网连接可靠，接地电阻符合设计要求
●

8
混凝土杆埋深
●

9
卡盘安装
●

10
电杆基坑回填
●

11
线路铭牌、回路色、相序牌、警示标色及警告标志牌
●

12
工序验收检查

●

3
完成本工序提交给下一道工序
收集、整理、移交本工序相关资料
注：质量控制点中H:停工待检； W：见证点; S：旁站点。

七。环境保护与措施：
本公司对电网改造与建设工程项目作为一个污染源。在建设过程中,对项目占、动用地的环境（大气、水体、土地、野生植物、矿藏、自然遗迹、人文遗迹、自然保护区、风景名胜区、城市、乡村等自然因素的总体)造成的影响合乎国家、地方有关环境保护法律、法规、标准的要求：
a) 本公司执行电网建设项目环境影响评价制度和环境保护设施与本工程“三同时”的规定,我施工技术部门在编制施工组织设计时,应根据施工过程中或其他活动中产生的污染气体、污染水废渣、粉尘、放射性物质以及噪声、振动等可能对环境造成的污染和危害，单独编制环境保护措施；
b) 本施工单位将环境保护教育纳入教育培训计划,组织安全教育培训时，针对工程的实际，将进行培训教育；
c) 本工程现场及办公区、生活区采取绿化措施,改善生态环境,现场设置足够数量的废料、垃圾、有专人清扫，保持现场施工环境卫生
d) 本施工单位在施工过程中产生的垃圾应及时清运到指定集中处理，防止对环境造成污染；
e) 本施工单位的施工生活用水，按清,污分流方式，合理组织布管线并排放，污水应符合达标排放；
f) 本工程在施工期间挖、填、平整场地以及土石方的堆放，按施工组织设计确定的方案和施工时间段，严格管理防止局部水土流失;施工弃渣，垃圾严禁倒入江河湖海,防止造成淤积妨碍洪及造成环境污染和水土流失；
g) 本施工项目中施工过程以及竣工后，及时休整和恢复在施工过程中受破坏的生态环境，尽可能采取绿化措施。

-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------

监控立杆基础施工方案

1、监控立杆规格：
（1）基本结构:常用监控立杆 道路监控杆 电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
(2）监控立杆及其主要构件应为耐用结构,由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮,无自爆，耐火或阻燃产品.
（3）监控立杆及其主要构件结构装配的质量应满足下列要求：
监控立杆及其主要构件高度允许偏差±200mm；
监控立杆及其主要构件截面尺寸允许偏差±3mm；
监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;
监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；
(4）监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。
(5）钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10，连结应有防松动措施，且牢固可靠。
（6）监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷.
（7)在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移（绕度值）应不小于立杆及其主要构件高度的1/200.
（8）监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接.
监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。

（2） 基础底座及地锚
采用混凝土加钢筋笼浇注，4米以下预埋件尺寸不小于0.3m*0.3m＊0。6m灌浇水泥尺寸不小于0.4m×0。4m×0。6m。4至6米立杆预埋件尺寸不小于0。3m＊0.3m＊0.8m灌浇水泥尺寸不小于0。5m×0。5m×1.0m.如图所示：

4米监控立杆基础设计图
C25水泥
扁铁焊接
32cm
60cm
50cm
深入地下1.5M
角铁焊接
30cm
法兰盘
30cm

6米监控立杆基础设计图
32cm
100cm
50cm
深入地下1.5M
C25水泥
扁铁焊接
角铁焊接
30cm
法兰盘
30cm

2、接地电阻测试方法
接地电阻测试方法（图解)
（1)接地电阻测试要求：
a。 交流工作接地，接地电阻不应大于4Ω;
b. 安全工作接地，接地电阻不应大于4Ω;
c. 直流工作接地，接地电阻应按计算机系统具体要求确定;
d。 防雷保护地的接地电阻不应大于10Ω;
e。 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
（2）接地电阻测试仪
GEOHM C型接地电阻测试仪适用于测量各种电力系统，电气设备,避雷针等接地装置的电阻值.亦可测量低电阻导体的电阻值和土壤电阻率。
（3)本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带.附件有辅助探棒导线等，装于附件袋内。其工作原理采用基准电压比较式。
（4）使用前检查测试仪是否完整,测试仪包括如下器件。
a、GEOHM C型接地电阻测试仪一台
b、辅助接地棒二根
c、导线5m、20m、40m各一根
（5）使用与操作
a、测量接地电阻值时接线方式的规定
仪表上的E端钮接5m导线，P端钮接20m线,C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m.
测量大于等于1Ω接地电阻时接线图见图1
将仪表上2个E端钮连结在一起。

如图1
（6）操作步骤
a、 仪表端所有接线应正确无误。
b、 仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
c、 仪表放置水平后，调整检流计的机械零位，归零。
d、 将“ 倍率开关”置于最大倍率，逐渐加快摇柄转速,使其达到150r/min。 当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针恢复到“0”点。此时刻度盘上读数乘上倍率档即为被测电阻值。
e、 如果刻度盘读数小于1时，检流计指针仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。
f、 如果发现仪表检流计指针有抖动现象，可变化摇柄转速,以消除抖动现象.

监控立杆施工工艺
1、监控立杆规格:

1.1、基本结构：
常用监控立杆 道路监控杆 电子警察立杆八角由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
监控立杆及其主要构件应为耐用结构，由能承受一定的机械应力，电动应力及热应力的材料构成，此材料和电器元件应采用防潮，无自爆,耐火或阻燃产品。
监控立杆及其主要构件的所有外露金属表面均应采用热浸镀锌层防护，镀锌层均匀且厚度不小于55μm.
监控立杆及其主要构件结构装配的质量应满足下列要求：
监控立杆及其主要构件高度允许偏差±200mm；
监控立杆及其主要构件截面尺寸允许偏差±3mm；
监控立杆及其主要构件安装后塔轴线位移允许偏差±5mm;
监控立杆及其主要构件垂直允许偏差为塔身高度的1/1000；
监控立杆及其主要构件尺寸应协调一致，室外摄像机监控方位起到良好的导向、定位作用。
钢结构的联接螺栓应简单统一，螺栓规格宜不小于M10,连结应有防松动措施，且牢固可靠。
监控立杆及其主要构件所有焊接处焊缝应符合标准要求，表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷。
在满足最大风荷载强度的条件下，立杆及其主要构件顶部的位移(绕度值)应不小于立杆及其主要构件高度的1/200。
监控立杆及其主要构件具备防雷功能。摄像头的非带电金属形成整体，通过外壳上的接地螺栓与接地线连接。

监控立杆及其主要构件外壳的防护等级不小于：IP55，立杆及其主要构件的防护等级应满足露天使用环境的要求。
监控立杆及其主要构件应能实现电动和手动升降,升降过程应保持匀速、平稳、安全，在升降速度为8m/min的条件下,电动机功率应≤450W；手动扭转应≤40N.m。
监控立杆及其主要构件应设有可靠接地装置，其接地电阻应≤4欧姆。
监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定，应按照要求提供具体安装图样及必要的施工要求（具体应包含：基础混凝土强度不得低于C20；基础顶部应预埋M24地脚螺栓，螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm；引入电缆预埋钢管的位置及规格等）。
监控立杆及其主要构件的室外控制开关箱应采用不锈钢箱体，并对其表面作喷塑处理。
立杆采用 Φ159×6直缝钢管;立杆与横支臂的连接端头(0.2m)采用Φ89×4.5直缝钢管，焊接加强板(δ10钢板) 保护；立杆与基础采用法兰盘加预埋螺栓连接，焊接加强板(δ10钢板) 保护；横支臂与立杆端头连接方式采用法兰盘连接,并进行焊接加强板（δ10钢板） 保护；立杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。横支臂采用Φ89×4。5直缝钢管；且横支臂中间均匀焊接立管3根，采用Φ60×4.5钢管.
监控杆整体热镀锌。
根据用户的要求，负责按照用户要求和设计图纸进行加工、制作、安装交通监控杆及基础施工，包括：选购材料、焊接管材、镀锌处理、预埋基础、组织安装等均按规范进行。
在施工时，基础为现场浇注。浇注前在事先挖好的坑槽中铺20CM厚沙垫层。监控杆的基础上表面与杆周围最近处的道路基础设施的标高相同。
安装符合国标的标志牌面积不超过4。5平方米时,抗风能力为8级。
监控杆安装完毕后，焊接地脚螺母保护帽。
1.2、监控立杆制作规范:

yhk -BJ立杆高由客户需求确定，立杆选用优质国标钢管加工支臂尺寸及规格可根据用户要求加工。立柱上需预留设备支架。整根杆（含基础)及其上配件应能抗8级以上风力。连接螺栓、螺母、垫圈等钢铁件采用镀锌处理,立杆表面为喷塑处理.所有的对接焊缝和贴角焊缝，其厚度和强度应与被焊构件相等,焊缝应打磨光滑.
1。2。1、基础底座及地锚
采用混凝土加钢筋笼浇注,4米以下预埋件尺寸不小于0.3m＊0.3m＊0.6m灌浇水泥尺寸不小于0。4m×0.4m×0。6m。4至6米立杆预埋件尺寸不小于0.3m*0。3m*1.0m灌浇水泥尺寸不小于0.5m×0.5m×1.2m。6至10米立杆预埋件尺寸不小于0.4m*0.4m*1.2m灌浇水泥尺寸不小于0。6m×0.6m×1。5m。预埋走线管道,走线管道管径不小于40mm，转弯半径不小于200mm,用于窨井与立杆间走线.
1。2。2、杆体观感：造型及尺寸符合用户要求，造型流畅和谐，美观大方，色泽均匀，钢管直径选用合理。监控立杆为圆柱形结构,圆型杆体任一截面没有失圆。杆体圆度标准≤6。35mm.杆体表面光滑一致,无横向焊缝。刀片划痕测试（25×25mm方格）喷塑贴力强不轻易剥落。密封立杆并包顶端以防水气进入,防水内漏措施可靠。
、垂直度检验：监控立杆直立后，使用经纬仪对杆的两向垂直度作检验，垂直度偏差≤0。5％.
1。2.4、表面处理为喷塑粉料为环保产品，表面处理工艺磷化标准按照GB6807。86喷塑工艺符合ASTM   D3359-83标准。喷塑过程为钝化—清洗-静电喷涂—固化,光泽度为90%，附着力达到Ⅰ级标准。
平安城市监控立杆 道路监控杆 电子警察立杆外表处理热镀锌喷塑； 基本结构：平安城市监控立杆 道路监控杆 电子警察立杆厂家应由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成. 平安城市监控立杆 道路监控杆 电子警察立杆及其主要构件应为耐用结构，由监控杆能承受一定的机械应力，八平安城市监控立杆 道路监控杆 电子警察立杆电动应力及热应力的材料构成，此材料和电器元件应采用防潮,无自爆,耐火或阻燃产品。 平安城市监控立杆 道路监控杆 电子警察立杆及其主要构件的所有外露金属八角监控杆表面均应采用热浸镀锌层防护,北京八角监控杆监控杆镀锌层均匀且厚度不小于55μm. 平安城市监控立杆 道路监控杆 电子警察立杆及其主要构件结构装配的质量应满足下列要求： 平安城市监控立杆 道路监控杆 电子警察立杆及其主要构件高度允许偏差±200mm； 平安城市监控立杆 道路监控杆 电子警察立杆及其主要构件截面尺寸允许偏差±3mm； 监控杆其主要构件尺寸应协调一致，桁架塔塔身应对灯架升降起到良好的导向、定位作用。 钢结构的联接螺栓应简单统一,螺栓规格宜采用M16,连结应有防松动措施，且牢固可靠。 立杆及其主要构件监控杆所有焊接处焊缝应符合标八角监控杆准要求,监控杆表面应光滑平顺，无气孔、焊渣、虚焊及漏焊等缺陷. 等）。 北京监控杆及其主要构件的室外控制开关箱应采用不锈钢箱体，并对监控杆其表面作喷塑处理。 八角监控杆采用 Φ159×6直缝钢管；立杆与横支臂的八角监控杆连接端头(0。2m）采用Φ89×4.5直缝钢管，焊接加强板（δ10钢板） 保护；立杆与基础采用法兰盘加预埋螺栓连接，监控杆焊接加强板(δ10钢板） 保护;横支臂与立杆端头连接方式采用法兰盘连接,并进行焊接加强板(δ10钢板) 保护;北京监控杆的中心轴线距横支臂靠路中心一侧端头的间距为5m。横支臂采用Φ89×4。5直缝钢管；且横支臂中间均匀焊接立管3根，采用Φ60×4。5钢管。 八角监控杆整体热镀锌。 北京监控杆,平安城市监控立杆 道路监控杆 电子警察立杆厂
2、安装立杆的要求

2。1、 基础施工
、立杆基础
2。1。1。1、用途:固定摄像杆；
2.1。1.2、 基础结构、尺寸：如图所示;
2.1。1.3、 基础型号：由所需固定的摄像杆型号确定;
2。1.1。4、 制作位置：在《设备平面布置图》所标注摄像杆位置处制作基础；
2。1。1.5、 制作要求：
a、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；

b、基础与窨井之间应有穿线管，且放置铁丝；
c、基础钢板上钢筋按M20 标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。
d． 材料：4mm 钢板、18mm 钢筋、C25 混凝土、碎石、2。5 英寸PVVC 弯管;

2.1.2. 窨井制作

2.1.2。1、 用途:方便线缆敷设及系统检测维修；
2。1。2。2、 基础结构、尺寸:如图所示。图中仅标明井深、井高和井宽，其它尺寸由施工方根据现场情况决定;
2.1。2。3、 制作位置：在《设备平面布置图》标注窨井位置处制作;
2。1.2.4、 制作要求:a、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
b、窨井密封性能和防水性能良好。
c． 材料:砖石、水泥、钢板；

2。1.3、线缆管敷设
2.1。3。1、 用途:敷设线缆，防止线缆损伤；
2.1.3。2、管道路由:按《设备平面布置图》标注的类型和路由敷设明管、暗管。注意图中所标明的管径;
2.1。3.3、 制作要求：
a、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
b、线缆管密封好，防水性能良好；
c、线缆管离地面应不小于0。7 米;
d、线缆管管口应无毛刺和尖锐棱角;
e、线缆管内放置穿线铁丝。
f． 材料：1、暗管敷设使用钢管；
2、明管敷设使用PVC 管.
2。1。4、 接地体安装
A． 用途：防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作；
B． 接地体结构、尺寸：如《接地体结构示意图》所示；
C． 安装位置:按《设备平面布置图》标注接地体位置安装。图号: ;
D． 安装要求：
a、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
b、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6 倍；
c、接地体安装点下方应无任何管道、线缆经过；
d、接地体安装深度如《接地体安装示意图》所示；
e、接地体安装完成后，应使用接地摇表测量接地电阻大小,要求接地电阻小于 4Ω.注意雨后不应立即测量电阻。
f． 材料:2.5 英吋钢管和30＊5 扁钢。
3、杆件制作与安装
A． 用途：安装摄像机云台；
B． 摄像杆结构、尺寸：见《摄像杆图》;
C． 制作要求:见《摄像杆图》文字说明；
E． 安装方式:通过基础螺杆与摄像杆基础连接固定,如《摄像杆安装场景示意图》
F． 安装工具：活动扳手；
G． 安装要求：
1、安装牢固；
2、摄像杆中心线应与水平面垂直；
3、摄像杆上成180o 角两腰形孔的中心连线应与道路走向平行；
4、在摄像杆底部窨井到各腰形孔之间放置穿线用铁丝。

3。1、 摄像机云台制作与安装
、 用途：安装摄像机防雨罩；
3。1.2、 结构：见《摄像头云台图》;
3。1。3、 尺寸:见《摄像头云台图》;
3。1.4、 制作要求:见《摄像头云台图》图中文字说明；
3。1.5、 安装方式：通过抱箍将云台部件1 固定于摄像杆上，如《摄像机云台安装示意图》；
3.1.6、安装工具：活动扳手、扶梯或登高车；
3.1。7、 安装要求：
A、安装牢固；
B、对摄像机云台部件1，走线孔应正对摄像杆腰形孔；
C、土建施工及安装立杆的要求
    a、投标方应实地测量技术数据，以便估算工程量。
    b、线缆埋地的沟槽尺寸：人行道为0.2×0.6 米(宽×深），车行道为0。2×0.8 米(宽×深）。沟底先铺C20 砼垫层，线缆敷设后，用细砂回填、夯实,再根据实际情况复原路面。
    c、敷设的线缆除埋在花坛的或有特别说明的用PVC 管保护,其他部分要用镀锌钢管进行保护；裸露在外的线缆（架空的除外）全部采用镀锌钢管加以保护。
 1、一般的城市道路监控立杆均按照高６米横臂1米,来进行制作.没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求.其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204—83的规定;
    2、监控杆必须有良好接地最好加引线导入地下(建议导电不走杆体)，其接地电阻小于４欧;
    3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求)地脚螺栓作为主筋；
    4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。监控杆预埋件法兰盘低出周围地面２０~３０ mm ，再用C25细石砼把加强肋盖住，以防止积水;
    5、杆旁、控制箱旁、电缆拐弯处、监控杆电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。手孔井的内围尺寸要求为500（长）×500（宽）×600(深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆.
    6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于１。２ｍｍ外表喷室外塑粉并做好防水防盗及散热.
    7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0。5mm.
    8、设计依据：设计风载：２３ｍ/ｓ2,疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
4、焊接材料
    4.1、监控杆符合现行国家标准的规定，并有合格证明文件.监控杆碳素钢采用E43型焊条,焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。焊接尺寸符合设计要求，焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔,并且无褶皱和中断等缺陷.焊缝区咬肉深度不允许超过0。5mm，累计总长不得超过焊缝总长的10%。焊缝宽度小于20mm，焊角余高为1.5mm~2.5mm,角焊缝的焊角高度应为6mm～8mm,焊角尺寸不允许小于设计尺寸.
    4.2、防腐处理采用热浸锌,在进行防腐处理前，应对钢构件进行有效的除锈,热浸锌厚度不小于85um，锌层应均匀，用硫酸铜液作浸蚀试验时，4次以上不露铁,锌层应与金属本体结合牢固，经锤击试验,锌层不剥离,不凸起。浸锌完毕后应进行钝化处理，并且48h盐雾试验合格。每100 m杆，其轴线测量的直线度误差不超过0.5‰，杆全长直线误差不超过1‰。
    监控立杆的预埋件基础施工
   4.2。1、监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓；
    4。2。2、监控杆施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞;基础浇捣后，基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
    4。2。3、每一根金属立杆都必须接地，其接地电阻小于４欧；各立杆基础具体数据视现场施工需要为准。
    路口窨井施工
 4.2.3.1、道路监控立杆一般只要求使用小规格窨井，为了设备安装方便窨井宜设置在监控杆附近；当地下水位不高时，窨井井底只铺砾石（沙子）垫层，以便雨天在窨井中积水渗入地下，但井壁下则须有混凝土基础垫层，井壁粉水泥沙浆；当地下水位很高时，窨井井底加一层10CM的混凝土垫层，井壁和井底要粉刷防水沙浆；
    4。2。3.2、净尺寸500×500×600（长×宽×高），采用Mu10砖M5水泥沙浆240厚砌筑,盖板用Φ8@150双向配置C20砼预制板厚为60厚,标高同人行道面或绿化带,板面须光滑,设提孔，按国标制作盖板.各窨井土建具体数据视现场施工需要为准.

目录
第一
