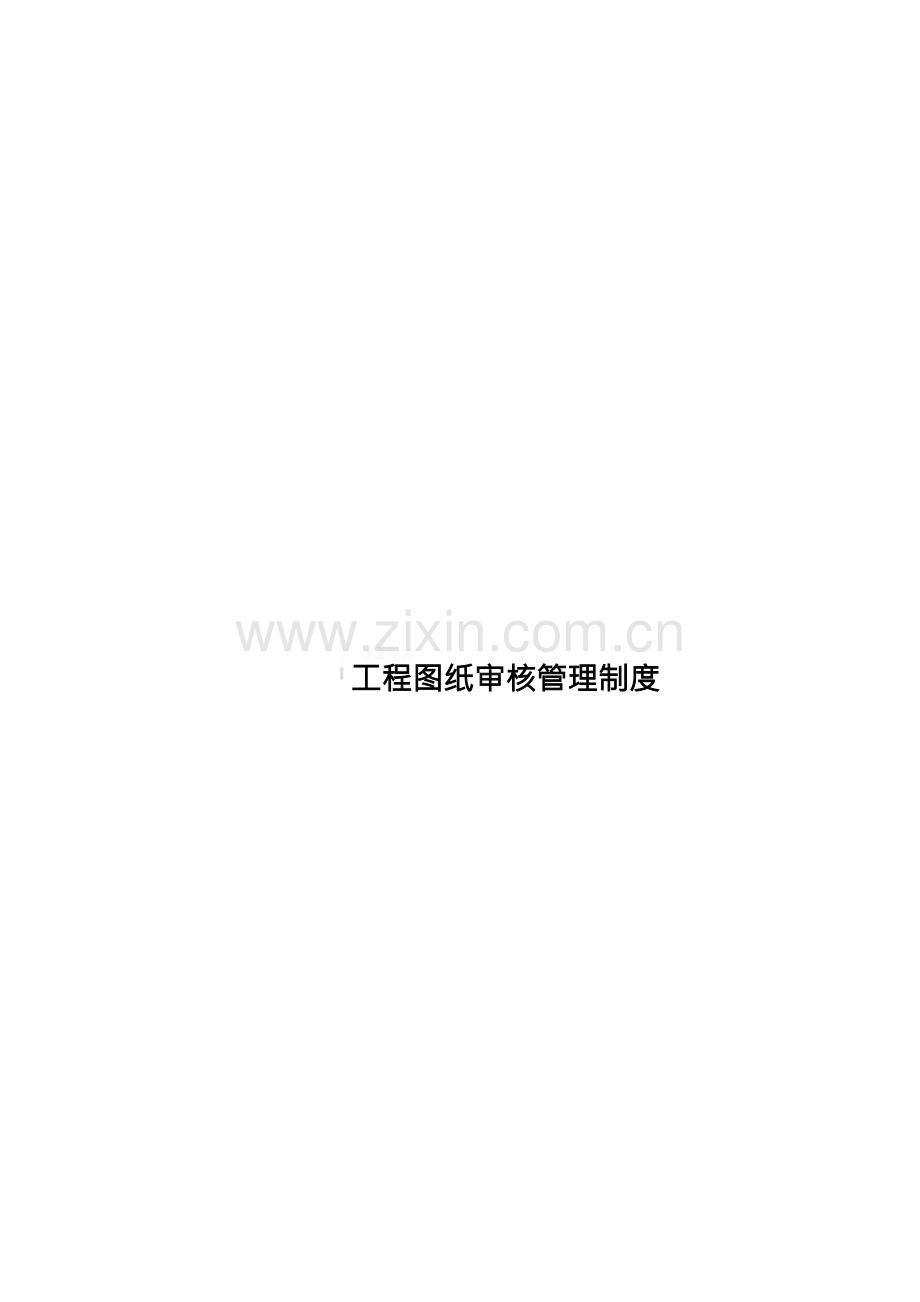

工程图纸审核管理制度

陕西德飞新能源科技有限公司

文 件 名 称

工程图纸审核制度
DF-QW-DM-00
2
A/0
第 2 页，共 12 页
2011- 11- 12

文件类别
三级文件
文件编号

版本/版次
页 码
生效日期

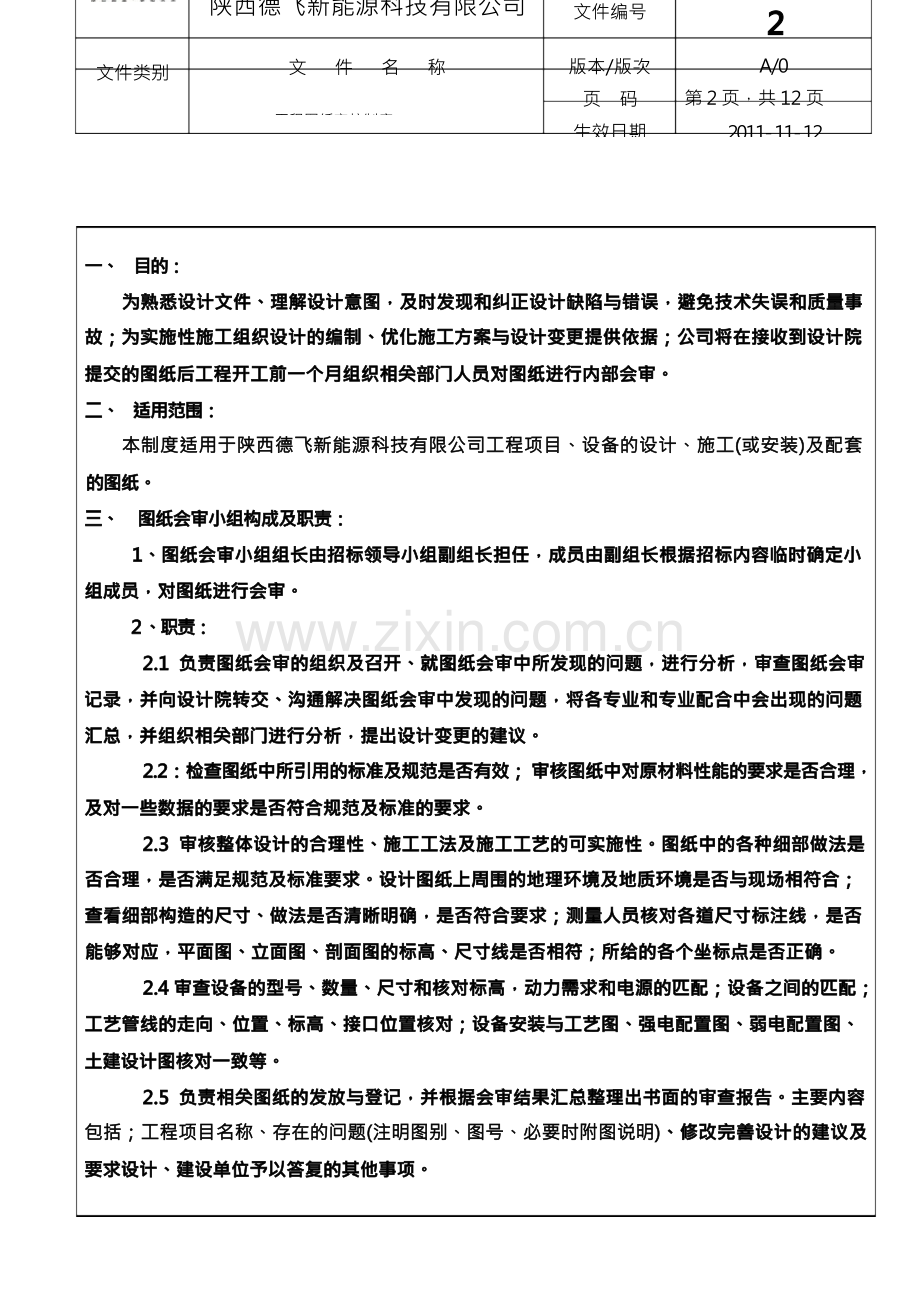

一、 目的：
为熟悉设计文件、理解设计意图，及时发现和纠正设计缺陷与错误，避免技术失误和质量事
故；为实施性施工组织设计的编制、优化施工方案与设计变更提供依据；公司将在接收到设计院
提交的图纸后工程开工前一个月组织相关部门人员对图纸进行内部会审。
二、 适用范围：
本制度适用于陕西德飞新能源科技有限公司工程项目、设备的设计、施工(或安装)及配套
的图纸。
三、 图纸会审小组构成及职责：
1、图纸会审小组组长由招标领导小组副组长担任，成员由副组长根据招标内容临时确定小
组成员，对图纸进行会审。
2 、职责：
2.1 负责图纸会审的组织及召开、就图纸会审中所发现的问题，进行分析，审查图纸会审
记录，并向设计院转交、沟通解决图纸会审中发现的问题，将各专业和专业配合中会出现的问题
汇总，并组织相关部门进行分析，提出设计变更的建议。
2.2：检查图纸中所引用的标准及规范是否有效； 审核图纸中对原材料性能的要求是否合理，
及对一些数据的要求是否符合规范及标准的要求。
2.3 审核整体设计的合理性、施工工法及施工工艺的可实施性。图纸中的各种细部做法是
否合理，是否满足规范及标准要求。设计图纸上周围的地理环境及地质环境是否与现场相符合；
查看细部构造的尺寸、做法是否清晰明确，是否符合要求；测量人员核对各道尺寸标注线，是否
能够对应，平面图、立面图、剖面图的标高、尺寸线是否相符；所给的各个坐标点是否正确。
2.4 审查设备的型号、数量、尺寸和核对标高，动力需求和电源的匹配；设备之间的匹配；
工艺管线的走向、位置、标高、接口位置核对；设备安装与工艺图、强电配置图、弱电配置图、
土建设计图核对一致等。
2.5 负责相关图纸的发放与登记，并根据会审结果汇总整理出书面的审查报告。主要内容
包括；工程项目名称、存在的问题(注明图别、图号、必要时附图说明)、修改完善设计的建议及
要求设计、建设单位予以答复的其他事项。

DF-QW-DM-00
陕西德飞新能源科技有限公司
文件编号
2
文 件 名
称
文件类别

三级文件
版本/版次
页 码
生效日期
A/0
第 3 页，共 12 页
工程图纸审核制度
2011- 11- 12

四、内容：
(一)、熟图：图纸会审小组成员在领到图纸后必须先认真学习，弄清设计意图及技术标准要
求，熟悉工艺流程及工程特点等，必要时可请设计单位进行设计交底。
(二)、审图：组长组织有关人员对招标图纸内容进行详细的核对审查，以便进一步弄清设计
意图，检查图面有无问题。
1 、土建图纸审查的内容包括：
1.1 相关图纸的张数、编号与图纸目录是否相符，是否为正式图并经设计单位正式签署。
1.2 施工图纸、施工图说明、设计总说明是否齐全明确，三者有无矛盾。
1.3 设计资料是否符合现场地形地质情况，设计要求的施工方法是否可行。
1.4 线路平面位置和纵向坡度是否符合设计规范，构造物设计位置是否合理。
1.5 构造物尺寸、标高、预留孔和预埋件的位置是否正确。
1.6 图纸上构配件的编号、规格、型号、数量与合同工程数量清单是否一致。
1.7 分项工程数量是否遗漏，汇总数量有无错误，计算工程数量与图纸数量是否相符。
1.8 施工图设计是否符合国家有关技术、经济政策和规定，设计标准图、参考图是否作废
或错用。
1.9 施工图的基础设计与地基处理有无问题，是否符合现场实际地质情况。
1.10 建设项目坐标、 标高与总平面图中标注的位置是否一致， 与相关建设项目之间的几何尺寸、 轴
线和方向有无矛盾和差错。
1.11 图纸是否清晰，说明是否明确、齐全，各专业图纸之间的关系尺寸、标高是否一致。
1.12 建筑平面、立面、剖面图之间关系是否矛盾，标注是否遗漏。
1.13 建设项目与地下构筑物、管线等之间有无矛盾。
1.14 结构图本身是否有差错和矛盾， 结构图中是否有钢筋明细表； 若无钢筋明细表， 钢筋构造要求
在图中是否说明清楚。
1.15 施工图中有哪些施工特别困难的部位， 是否便于施工， 宜采用哪些特殊材料， 构配件、
货源如何组织。
1.16 研讨设计采用的新技术、新结构、新材料、新工艺和新设备的可行性，以及采取的必

陕西德飞新能源科技有限公司

文 件 名 称

工程图纸审核制度
DF-QW-DM-00
2
A/0
第 4 页，共 12 页
2011- 11- 12

文件类别
三级文件
文件编号

版本/版次
页 码
生效日期

要措施。
1.17 现场施工条件和现有机械设备能否满足设计所采用的新技术、新结构；是否存在重大
安全风险的，要求设计单位予以改变部分设计的，均需详细记录并整理出图纸会审报告交工程部
与设计院沟通、修改。
2 、安装图纸审查的内容包括：
2.1 给排水图纸会审
2.11 总说明：
①设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管 材及接口、阀门及阀件、管道铺设、管道试压、防腐油漆、管道及设备保温等 内容。
②主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、 卫生器具等的造型是否安全合理。
③管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、 防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
④是否按消防规范的要求设置了相应的消防栓、自动喷水灭火、气体灭火、水喷 雾灭火、灭火器等系统和设施，消防水量计算是否合理。
⑤是否选用了淘汰产品。
2.12 给排水平面图
①生活水池、水箱是否为独立的结构型式。
②给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染
的措施。
③生活给水泵房的位置是否避开了有防振或有安静要求的房间。水泵机组，吸、 压水管支架及机房墙体顶板是否采取了隔振或消声措施。
④有无厕所。盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要 求用房的上层。
⑤地下污水泵井是否设置密封井盖和通气管。
⑥选用的水加热设备及其布置、铺设是否考虑了检修要求。

陕西德飞新能源科技有限公司

文 件 名 称

工程图纸审核制度
DF-QW-DM-00
2
A/0
第 5 页，共 12 页
2011- 11- 12

文件类别
三级文件
文件编号

版本/版次
页 码
生效日期

⑦管道的布置、铺设是否满足规范要求。
2.13 水消防、人防部分平面图
①建筑物内不同用房或公共场所灭火设施的选择是否恰当，有无遗漏的地方。
②消防水池、高位水箱及消防水泵房是否满足规范要求。
③消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。
④需要水幕分区或配合防火卷帘分区处是否按规范要求设置了相应的水幕设施。
⑤消防电梯是否设置了排水设施。
⑥寒冷地区。无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措 施。
⑦灭火器的造型与布置是否满足规范要求。
⑧当有人防地下室时，给排水设计应符合人防设计有关规范及当地人防主管部门 的要求。
2.14 总平面图
①消防专用或生活共用的室外给水管是否按规范要求连成环状管网。 室外消防栓、 水泵接合器的布置是否符合规范的要求。
②入市政污水、雨水管接合井的管径、标高是否合适。
③化粪池、污水池等与埋地生活用水储水池的距离是否不小于 10m 。当不满足时， 是否采取了防止污染生活用水储水池水质的有效措施。
2.15 系统图
(1)给水系统
①高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到 保证。
②给水管道的连接是否存在回流污染问题。
③水池、 水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防 污染措施。
④按规定需设中水的项目，是否设置了中水处理与供水系统，中水水量是否平 衡。

陕西德飞新能源科技有限公司

文 件 名 称

工程图纸审核制度
DF-QW-DM-00
2
A/0
第 6 页，共 12 页
2011- 11- 12

文件类别
三级文件
文件编号

版本/版次
页 码
生效日期

(2)热水系统
①热水供水分区是否与给水分区一致， 热水供水压力能否与冷水压力平衡， (单 独使用冷水或热水者除外)。
②其中热水供应系统是否设置了有效的循环系统， 高层建筑的热水系统采用减 压阀分区时能否保证各区循环系统的正常工作。
③公共浴室是否设有水温稳定和节水措施。
④系统上是否设有防膨胀泄压用的安全阀，膨胀管(或膨胀罐)，伸缩节，固 定支架等附件。是否设有防止和减缓管道和设备结垢、锈蚀的装置。
(3)排水系统
①排水系统是否采用了雨、污分流；雨水斗及其布置是否符合要求。
②污水立管底部的排水横管的连接是否满足规范要求，或采取单独出户的措施。
③水管是否按规范要求设置通气管及检查口、清扫口。
(4)消防系统
①消防水池和屋顶消防水箱的储水容积是否符合规定。 当消防、生活合用水池、 水箱时，有无保证消防水量不被动用的措施。
②消防满足规范要求： 系统上是否有减压、 泄压等安全使用和保证灭火效果的 措施。有无消防水泵的自检措施。
③消防水泵及增压设备是否满足规范要求。
④室内消防栓管网是否按规范要求连成环状。 环状管网的引入管是否不少于两 根。管网上阀门的布置是否满足规范要求。
⑤屋顶是否设试验用消火栓。自动喷水灭火系统各层末端是否设有终端放水试验装置。
⑥消防栓与自动喷水灭水系统管径是否合理。
⑦寒冷地区、地下采暖车库是否采用干式或预作用自动喷水灭火系统。
⑧消防水泵接合器的设置是否满足规范要求。
2.2 电气图纸会审
(1)设计范围
①电气专业的设计内容。

陕西德飞新能源科技有限公司

文 件 名 称

工程图纸审核制度
DF-QW-DM-00
2
A/0
第 7 页，共 12 页
2011- 11- 12

文件类别
三级文件
文件编号

版本/版次
页 码
生效日期

②根据设计深度要求应同步设计的若有缺项，必须阐述原因。
③合作设计的工程明确分工范围。
(2)负荷级别及电源
①电力负荷的级别，应分别列出一级、二级负荷。
②外供电源的回路数、 电压等级， 专用线或非专用线，低压供电的是内部变压 器还是公用变压器。
③自备发电机容量、启动方式。
(3)变配电所
①高、低压系统主结线形式及运行方式。
②继电保护装置种类及其选择原则、操作电源的配置情况。
③应急电源与正常电源防止并列运行的措施。
④计量方式：高供高量、高供低量、低供低量、集中电表，功率因数补偿方式。
(4)线路铺设
①配电线路铺设方式，导线穿管要求、根数与管径的选择。
②电线、电缆在金属线槽，电缆在桥架内铺设要求。
③配电线路穿越楼层、 穿防火分区隔墙的防火封堵、 防火隔断要求， 高层建筑 的电缆穿越变形缝铺设时的防火措施。
④消防配电线路的防火措施。
⑤爆炸和火灾危险环境线路的铺设要求。
(5)设备安装
①变配电所变压器、高低压柜的安装。
②照明控制开关、插座、灯具及配电箱的选型、安装方式、安装高度，特殊场 所电气设备的防护等级要求。
③大型灯具的安装要求。
(6)防雷
①建筑物的防雷类别。
②建筑物防直击雷、防雷电波侵入、防雷击电磁脉冲的措施。

陕西德飞新能源科技有限公司

文 件 名 称

工程图纸审核制度
DF-QW-DM-00
2
A/0
第 8 页，共 12 页
2011- 11- 12

文件类别
三级文件
文件编号

版本/版次
页 码
生效日期

③第一类防雷建筑物和 GB50057-94 第 2.0.3 条四、五、六款所规定的第二
类防雷建筑物防雷电感应的措施。
④防雷接闪器、引下线、接地装置的材料和铺设要求。
⑤防雷接地电阻值要求。
(7)接地
①低压配电系统的接地型式(TN-S、 TN-C-S、 TT、 IT)，接地装置电阻值要求。
②电源进线的 PE、 PEN 线的重复接地要求。
③不间断电源输出端的中性线、 金属电缆桥架、 电缆沟内金属支架及灯具距地 面高度小于 2.4 米的接地要求。
④弱电系统的接地要求。
⑤总等电位、局部等电位的设置要求。

(8)人防
①人防电力负荷等级，备用电源来源。
②配电线路铺设、穿越防护密闭墙的处理要求。
③人防区域电源的重复接地要求。
(9)火灾自动报警系统
①系统保护对象的等级，消防控制室位置。
②消防联动、监控要求。
③火灾应急广播的主、 备用扩音机容量， 与背景音乐广播的关系；或火灾警报 装置的配置、安装方式。
④消防专用电话的设置要求。
⑤系统设备的安装位置，设备的安装高度。
⑥消防控制、通讯和警报线路的选型、铺设方式及防火措施。
(10)有线电视系统
①用户终端配置标准、输出电平值。
②线路选型、铺设方式。

陕西德飞新能源科技有限公司

文 件 名 称

工程图纸审核制度
DF-QW-DM-00
2
A/0
第 9 页，共 12 页
2011- 11- 12

文件类别
三级文件
文件编号

版本/版次
页 码
生效日期

③设备安装方式、高度。
(11)电话系统
①用户终端配置标准、电讯机房位置。
②线路选型、铺设方式。
③设备安装方式、安装高度。
(12)综合布线系统
①综合布线系统设计标准。
②楼层配线间、总配线间位置。
③线缆选型、铺设方式。
④设备选型、安装方式、安装高度。
(13)闭路监视电视系统
①闭路监视电视系统的配置标准。
②线路选型、铺设方式。
③设备安装方式、安装高度。
(14)保安对讲系统
①对讲系统的配置标准。
②线路选型、铺设方式。
③设备安装方式、高度。
(15)总体设计说明
①总用电量、电讯容量、电视终端容量等。
②电气线路的铺设方式。
③电气线路、管沟与其它专业管线管沟并行、交叉时的最小间距要求。
④ 电气线路在车道下铺设的保护措施。
⑤室外水下照明、音乐喷泉水泵等配电安全保护接地要求。
⑥道路照明、庭院照明、泛光照明等室外照明的管线选择、铺设和接地要求。
⑦电力电缆沟内支架的接地要求。

陕西德飞新能源科技有限公司

文 件 名 称

工程图纸审核制度
DF-QW-DM-00
2
A/0
第 10 页，共 12 页
2011- 11- 12

文件类别
三级文件
文件编号

版本/版次
页 码
生效日期

3、相关设备图纸审查内容包括 :
3.1 总说明
①看图纸是否违反建设工程强制性标准和规范；
②是否违反专业规范、规程；
③看图纸设计深度是否不足；
④看图纸与其他专业是否有交叉冲突。
3.2 机械设备图纸审查
①技术要求是否正确，合理。
② .选材是否正确，是否经济合理。
③所选结构是否安全、经济、可靠。
④技术特性表中的各个设计参数是否正确、类别划分是否正确。
⑤安全附件是否齐全，选用、计算是否准确。
⑥总图、部件图、零件图之间的装配关系等。
⑦设备设计功能是否与要求一致。
3.3 电气设备图纸审查
①图纸张数、类别是否完整。
②图形符号是否符合相关规范要求。
③文字符号是否符合相关规范要求。
④项目代号是否正确，是否符合相关规范要求。
⑤绘图是否符合电气图的一般规则。
⑥图纸所标参数是否正确。
⑦图纸设计的功能是否与要求一致等。

4.景观图纸审查内容包括：
4.1 施工图设计是否符合国家及地方有关规范和规程，尤其是编制深度是否达到要求；
4.2 各专业设计之间是否存在互相矛盾，如竖向设计与综合管线、室内地坪、 道路标高、室外附属建筑物、构筑物之间是否矛盾；

陕西德飞新能源科技有限公司

文 件 名 称

工程图纸审核制度
DF-QW-DM-00
2
A/0
第 11 页，共 12 页
2011- 11- 12

文件类别
三级文件
文件编号

版本/版次
页 码
生效日期

4.3 各种主材及设备如：花岗岩、道路砖、路牙、木材、自然石、灯具、室外 家具、喷头、水泵等是否合理选定；
4.4 凉亭、花架等园林小品的风格与整体环境是否协调，结构是否合理；
4.5 各种节点构造是否需调整，水景有无考虑防水等专项措施；
4.6 假山、塑石的风格、体量要求；
4.7 室外家具、灯具的布置是否合理；
4.8 原生植物与设计有无矛盾，苗木品种是否适合本地生长，采购有无困难；
4.9 苗木的色彩搭配、常绿树种与落叶树种的搭配、针叶树种与阔叶树种的搭 配是否合理；不同生长习性的植物，栽植位置是否合理；
4.10 植物竖向层次等各个界面的配置是否丰富合理；
4.11 不同季节的景观效果是否得到充分考虑；
4.12 植物种栽的季节和时间；
4.13 喷灌能否满足绿化养护要求等。

(三)、资料员根据会审结果汇总整理出书面的审查报告并建立设计文件审核记录台帐。审查
报告主要内容应当包括；工程项目名称、存在的问题(注明图别、图号、必要时附图说明)、修改
完善设计的建议及要求设计、建设单位予以答复的其他事项。工程部负责落实会审会上提出的问
题的处理意见、备案。
(四)、所有设计文件与图纸经审核确认有效可以使用的，都应当加盖“有效”章并及时交付
使用。

五、附件 1.工程图纸审核流程图 2.工程图纸会审签到表 3.工程图纸会审记录表
附件 1：工程图纸会审(内部)会审流程图
设计院提

陕西德飞新能源科技有限公司

文 件 名 称

工程图纸审核制度
DF-QW-DM-00
2
A/0
第 12 页，共 12 页
2011- 11- 12

文件类别
三级文件
文件编号

版本/版次
页 码
生效日期

招标领导小组副

布置阅图
召开会审会

招标领导小组
副组长整理会

招标工作小

经图审小组
