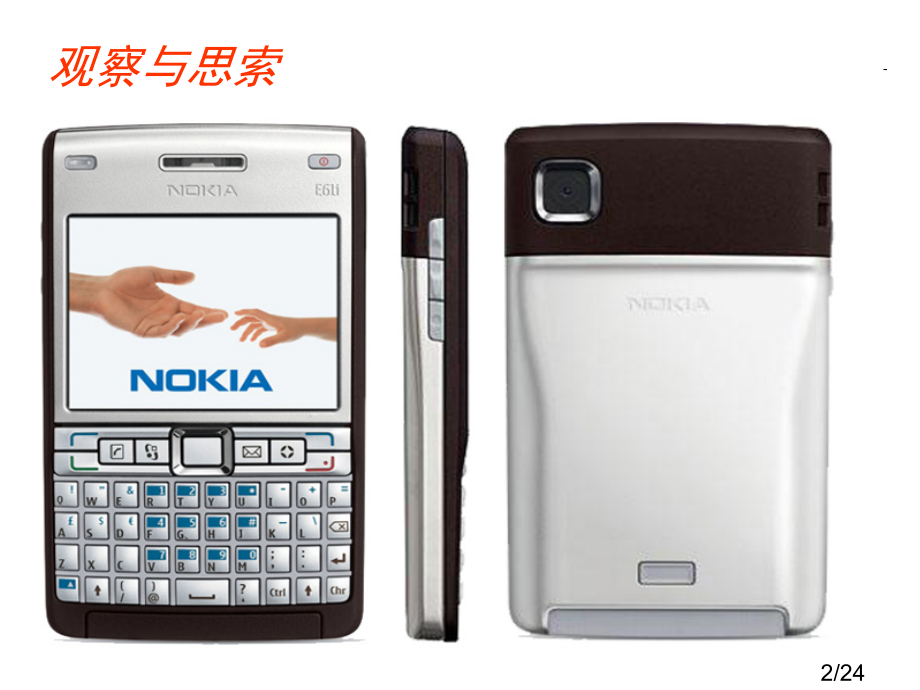

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考!,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考!,普通高中课程标准试验教,科书（北师大版）,数学必修2（必修）,第一章 立体几何初步,3 三视图(第1课时),作者 湾里一中 罗世评,1/24,观察与思索,2/24,观察与思索,3/24,观察与思索,4/24,观察与思索,5/24,左视图,从左面看到图,驶向胜利彼岸,“,三视图,”,用小正方体搭建一个几何体:,空间想象力,1,主视图,从正面看到图,俯视图,从上面看到图,你还记得,三视图,吗？,你能画出这个几何体,三视图,吗？,6/24,“,三视图,”,空间想象力,2,左视图,从左面看到图,俯视图,从上面看到图,主视图,从正面看到图,请画出这个几何体三视图,7/24,“,三视图,”知多少,回顾与思索,3,左视图,俯视图,画一个物体三视图时,主视图,左视图,俯视图所画位置如图所表示,且要符合以下,标准,:,长对正,高平齐,宽相等.,长,高,宽,主视图,8/24,3 三 视 图(1),一、三视图概念,三视图包含,（1）一个投影面水平放置,叫做,水平投影面,投影到这个平面图形叫做,俯视图,;,（2）一个投影面放置在正前方,这个投影面叫做,直立投影面,投影到这个平面图形叫做,主视图,;,（3）和直立、水平两个投影面都垂直投射面叫做,侧立投影面,通常把这个平面放在直立投影面右面,投影到这个平面内图形叫做,左视图,;,9/24,例1,.如图所表示,水平放置圆柱形物体三视图是(),主视图,俯视图,左视图,主视图,左视图,俯视图,主视图,左视图,俯视图,主视图,左视图,俯视图,A,B,C,D,A,10/24,主视图,俯视图,左视图,绘制三视图主要步骤:,（1）分析物体上面、线与三个投影面位置关系,再依据正投影特征判断其投影情况,然后综合出各个视图;,（2）以最能反应物体形状特征和位置特征且使三个视图投影虚线少方向作为正投影方向;,（3）从主视图画起,三个视图配合着画;,（4）分界限和可见轮廓都用实线画出,被遮挡部分用虚线画出;,（5）加深图线,完成三视图.,绘制三视图时,要注意:,主视图,俯视图,左视图,（1）,俯视图,与,主视图,上下要长对,正,;,长,长对正,（2）,主视图,与,左视图,左右要高平,齐,;,高,高平齐,宽,（3）,俯视图,与,左视图,宽要相,等,.,宽相等,11/24,练习1,.对几何体三视图,以下说法正确是(),A.主视图反应物体长和宽 B.俯视图反应物体长和高,C.左视图反应物体高和宽 D.主视图反应物体高和宽,C,例2,.画出如图所表示物体三视图.,（2）,（1）,12/24,（1）,俯视,主视,左视,主视图,俯视图,左视图,13/24,（2）,俯视,主视,左视,主视图,俯视图,左视图,14/24,练习2,.画出圆台(如图)三视图.,主视图,左视图,俯视图,15/24,二、简单组合体生成,（1）将基本几何体拼接成组合体,如图.,（2）从基本几何中切掉或挖掉部分组成组合体,如图.,普通地,组合体是由上述两种方式综合生成,以下列图,16/24,三、简单组合体三视图,例3,.画出下列图所表示物体俯视图.,主视,俯视图,例4,.画出下列图所表示物体主视图.,俯视,主视图,17/24,例5,.螺栓是,棱柱,和,圆柱,拼接成组合体,如图所表示,画出它三视图.,主视图,俯视图,左视图,左视,俯视,主视,A,B,C,D,A,B,D,C,18/24,练习3,.判断以下物体主视图和俯视图有没有错误，假如有错，请更正，并分别画出它们左视图.,主视图,俯视图,主视,主视,主视,左视图,左视图,左视图,19/24,练习4,.标出以下几何体视图方向，并画出它们三视图.,俯视,左视,主视,主视图,左视图,俯视图,20/24,左视,俯视,主视,通空,俯视图,左视图,主视图,21/24,练习5,.画出下列图所表示组合体三视图.,俯视,左视,主视,主视图,俯视图,左视图,22/24,四、课堂小结,空间几何体三视图,三视图概念:,将空间图形向三个两两相互垂足平面作正投影,然后把这三个投影按一定布局放在一个平面内,这么组成图形叫作空间图形,三视图,.,柱,、锥、台、球三视图,简单组合体三视图,绘制三视图时,要注意:,（1）,俯视图,与,主视图,上下要长对,正,;,（2）,主视图,与,左视图,左右要高平,齐,;,（3）,俯视图,与,左视图,宽要相,等,.,主视图,俯视图,左视图,其次,简单组合体是由哪几个基本几何体组成,并注意它们组成方式,尤其是它们交线位置.,不可见轮廓线要用虚线表示.,23/24,再见！,24/24,
