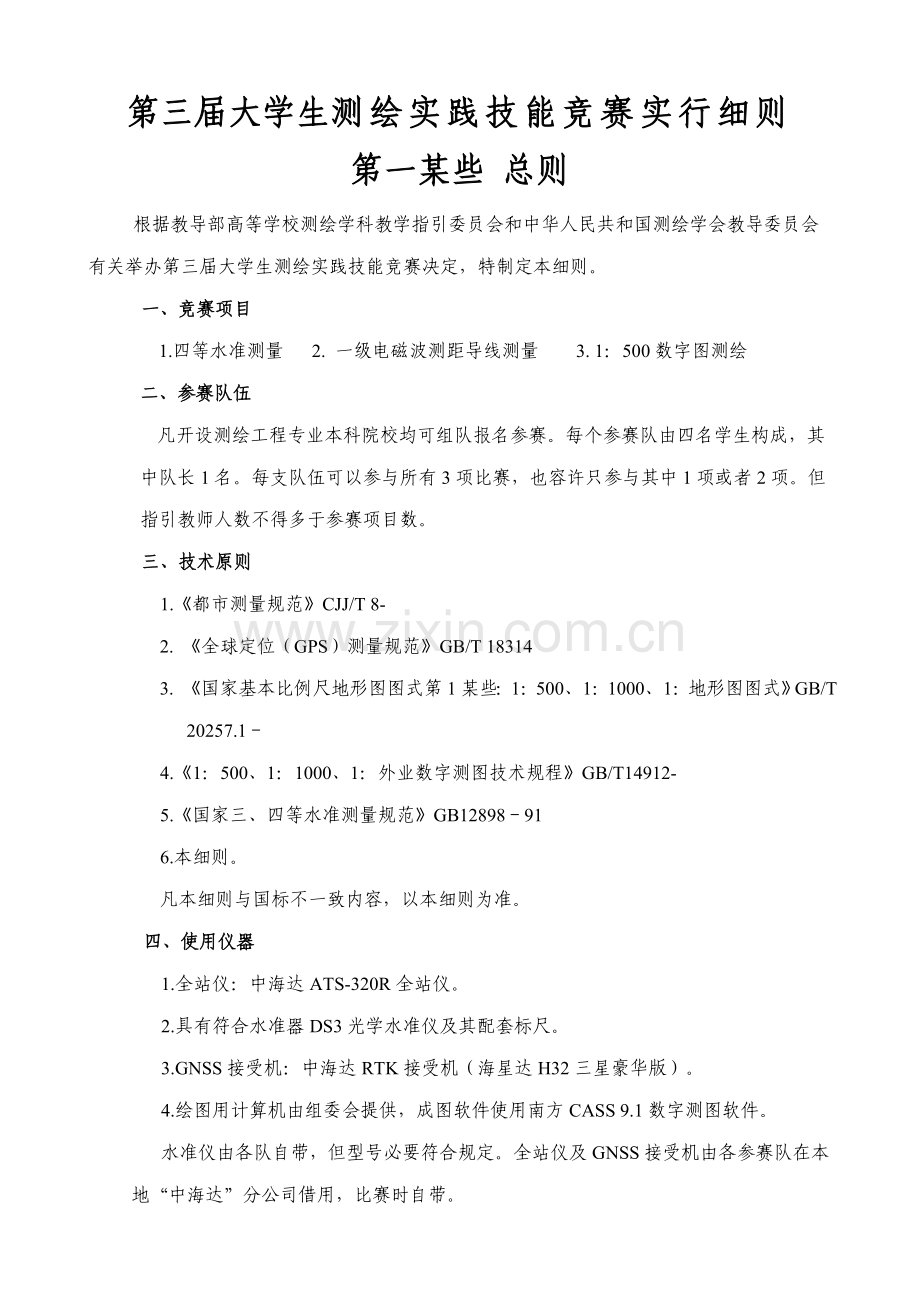

第三届大学生测绘实践技能竞赛实行细则
第一某些 总则
根据教导部高等学校测绘学科教学指引委员会和中华人民共和国测绘学会教导委员会有关举办第三届大学生测绘实践技能竞赛决定，特制定本细则。
一、竞赛项目
1.四等水准测量 2. 一级电磁波测距导线测量 3. 1：500数字图测绘
二、参赛队伍
凡开设测绘工程专业本科院校均可组队报名参赛。每个参赛队由四名学生构成，其中队长1名。每支队伍可以参与所有3项比赛，也容许只参与其中1项或者2项。但指引教师人数不得多于参赛项目数。
三、技术原则
1.《都市测量规范》CJJ/T 8-
2. 《全球定位（GPS）测量规范》GB/T 18314
3. 《国家基本比例尺地形图图式第1某些：1：500、1：1000、1：地形图图式》GB/T 20257.1－
4.《1：500、1：1000、1：外业数字测图技术规程》GB/T14912-
5.《国家三、四等水准测量规范》GB12898－91
6.本细则。
凡本细则与国标不一致内容，以本细则为准。
四、使用仪器
1.全站仪：中海达ATS-320R全站仪。
2.具有符合水准器DS3光学水准仪及其配套标尺。
3.GNSS接受机：中海达RTK接受机（海星达H32三星豪华版）。
4.绘图用计算机由组委会提供，成图软件使用南方CASS 9.1数字测图软件。
水准仪由各队自带，但型号必要符合规定。全站仪及GNSS接受机由各参赛队在本地“中海达”分公司借用，比赛时自带。

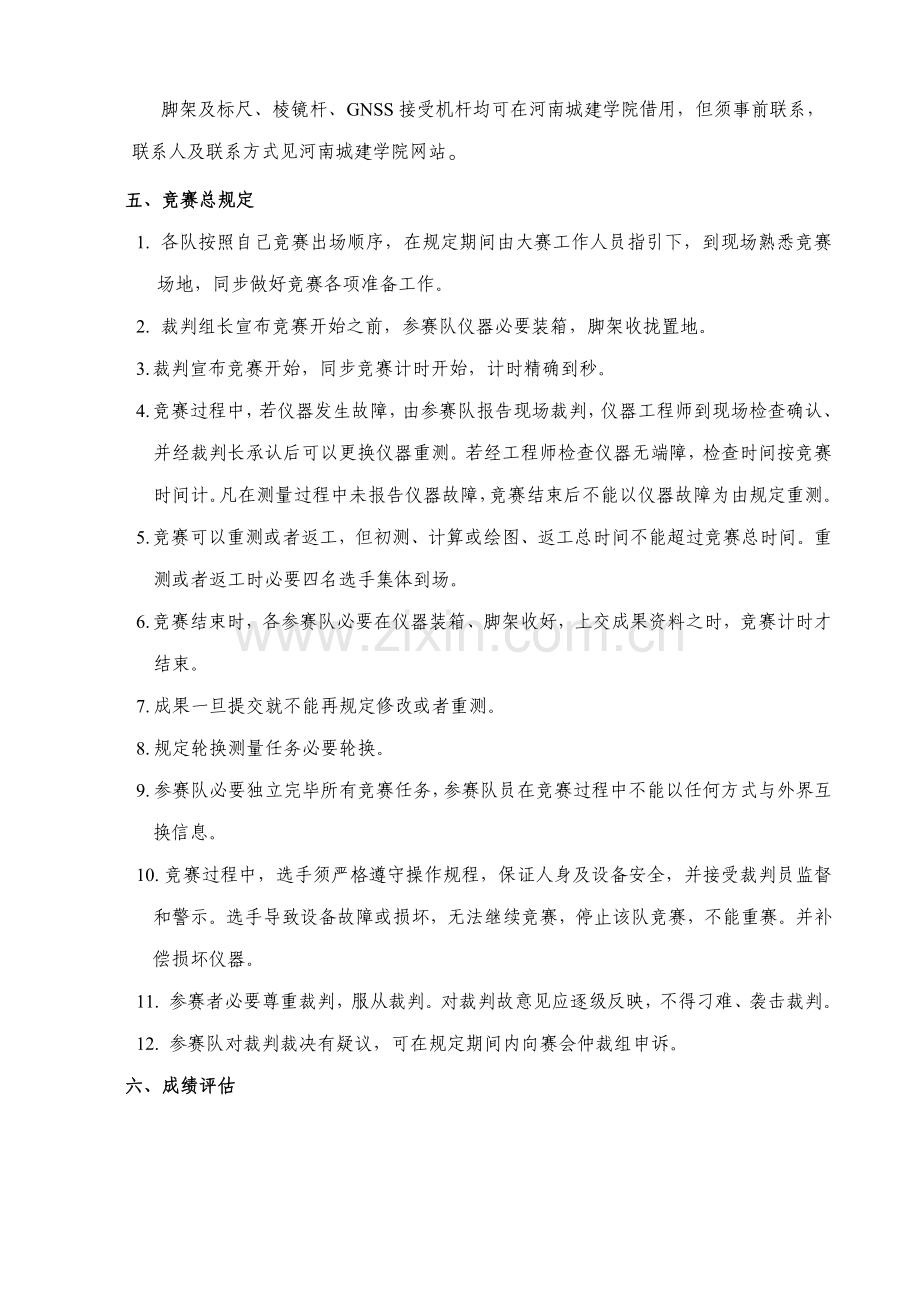

脚架及标尺、棱镜杆、GNSS接受机杆均可在河南城建学院借用，但须事前联系，联系人及联系方式见河南城建学院网站。
五、竞赛总规定
1. 各队按照自己竞赛出场顺序，在规定期间由大赛工作人员指引下，到现场熟悉竞赛场地，同步做好竞赛各项准备工作。
2. 裁判组长宣布竞赛开始之前，参赛队仪器必要装箱，脚架收拢置地。
3. 裁判宣布竞赛开始，同步竞赛计时开始，计时精确到秒。
4. 竞赛过程中，若仪器发生故障，由参赛队报告现场裁判，仪器工程师到现场检查确认、并经裁判长承认后可以更换仪器重测。若经工程师检查仪器无端障，检查时间按竞赛时间计。凡在测量过程中未报告仪器故障，竞赛结束后不能以仪器故障为由规定重测。
5. 竞赛可以重测或者返工，但初测、计算或绘图、返工总时间不能超过竞赛总时间。重测或者返工时必要四名选手集体到场。
6. 竞赛结束时，各参赛队必要在仪器装箱、脚架收好，上交成果资料之时，竞赛计时才结束。
7. 成果一旦提交就不能再规定修改或者重测。
8. 规定轮换测量任务必要轮换。
9. 参赛队必要独立完毕所有竞赛任务，参赛队员在竞赛过程中不能以任何方式与外界互换信息。
10. 竞赛过程中，选手须严格遵守操作规程，保证人身及设备安全，并接受裁判员监督和警示。选手导致设备故障或损坏，无法继续竞赛，停止该队竞赛，不能重赛。并补偿损坏仪器。
11. 参赛者必要尊重裁判，服从裁判。对裁判故意见应逐级反映，不得刁难、袭击裁判。
12. 参赛队对裁判裁决有疑议，可在规定期间内向赛会仲裁组申诉。
六、成绩评估
竞赛成绩评估重要从参赛队测量、成果质量和作业速度等方面考虑，采用百分制。其中测量及成果质量成绩70分，按照相应竞赛细则规定计算，作业速度成绩30分，按如下规则：
裁判宣布竞赛开始计时，到上交成果计时结束，时间以秒为单位。得分计算措施：

式中：为所有参赛队中用时至少时间
所有参赛队中为用时最多时间
为第i组绘图用时。
最大时长限制：
数字测图（内外业）为3小时
导线和水准测量各为1.5小时
凡超过最大时长，终结比赛。
第二某些 数字地形图测绘
组委会建立GNSS基准站，为每个小组提供３个控制点。参赛队按照GNSS RTK方式测定控制点后用全站仪测图、或GNSS接受机配合全站仪测图、或直接用GNSS测图均可，方式不限。但必要在3小时（内外业）内完毕指定测区1：500地形图测绘。
上交成果为原始测量数据文献、野外草图和dwg格式地形图文献。
一、 测量环节
参赛队一方面用GNSS接受机在２个已知点上测量，运用GNSS接受机功能测算坐标转换四参数法，设立GNSS接受机，并在第３个控制点上进行仪器检查测量，然后开始测图。
二、 测量及绘图规定
1. GNSS控制点抽签拟定。
2.小构成员共同完毕碎部点数据采集并编辑成图。
3.碎部点数据采集模式只限用全站仪或GNSS RTK采集数据“草图法”，不得采用“电子平板”或其她方式。
4.提交成果中不得填写参赛队及观测者、记录者姓名。
5.草图必要绘在竞赛委员会在测图现场发绘图资料本上。
6.图根控制点数量不做规定，但若采用全站仪测图，图上应体现作为测站点图根控制点。
7.图上不体现等高线，按规范规定体现高程注记点。
8.注记：按图式规定进行符号、文字和数字注记，注记中文字体采用仿宋体。
9.图廓外整饰：图名、测图比例尺、内图廓线及其四角坐标注记（注记坐标必要为整十米）、外图廓线、坐标系、高程系、图式和测图时间。（图上不注记测图单位、接图表、图号、密级、直线比例尺、附注等内容）。
三、成绩评估
评分重要从参赛队作业速度、测图精度和图上体现等方面考虑，采用百分制。其中作业速度30分按总则规定。测图精度和图上体现规定如下：
1.测图精度（20分）
外业抽检10个点点位和10条边长，超限一处扣1分，扣完为止。
2.图上体现 （50分）
1) 错误及违规（10分）：浮现重大错误（如坐标系搞反、坐标发生平移和旋转）直接扣10分，一般性违规（如上交成果格式不符、指引教师违规进场等）扣1至5分，扣完为止。
2) 完整性（20分）：图上内容取舍合理，重要地物（指建筑物、道路与花台）漏测一项扣5分，次要地物（指路灯、窨井、高程点等）漏测一项扣1分，扣完为止。
３) 符号和注记（10分）：地图符号和注记信息使用对旳、位置合理，错用一项扣1分，扣完为止。
４) 整饰（10分）：地形图整饰满足规范规定（需加绘图廓整饰），缺少一项扣1分，扣完为止。
第三某些 导线测量
竞赛级别为一级导线测量，竞赛设计为附合路线，导线路线通过2个指定未知点，赛会为每组提供两个互相通视平面控制点，作为附合导线起、闭点，并互相作为定向点。
规定参赛队在规定期间内，按照大赛规定和抽签出场顺序进行比赛，完毕现场抽签得到竞赛路线测量，计算出待定点坐标。观测记录及坐标计算均在赛会发《导线测量记录计算成果》上进行，现场完毕所有计算，竞赛结束上交《导线测量记录计算成果》。
一、测量及计算规定
1.竞赛路线由竞赛委员会事先设计，各组现场抽签拟定自己竞赛路线。
2.每组只能使用三个脚架，可以不用三联脚架法施测，但所有点位都必要使用脚架，不得采用其她对中装置。
3.小构成员轮流完毕导线所有观测。测量员、记录员必要轮换，每人至少观测1站、记录1站。
4.只在《导线测量记录计算成果》封面规定位置填写参赛队有关信息，手薄内部不得填写任何与观测数据无关信息，违者扣分，严重取消比赛资格。
5.计算器由组委会提供，不得使用非赛会下发计算器。
6.观测按方向观测法观测，限差见表1。气象数据不记录。
表1： 一级导线测量基本技术规定
水平角测量（2"级仪器）
距离测量
测回数
同一方向值各测回较差
一测回内2C较差
测回数读数
读数差
2
9"
13"
1
4
5mm
闭合差
方位角闭合差

导线相对闭合差
≤1/14000
注：表中n为测站数。
7.仪器操作应符合规定，使用铅笔记录、计算，应记录完整，符合附件1规定。
8.任何原始记录不得擦去或涂改，错误成果与文字应单线正规划去，在其上方写上对旳数字与文字。并在备考栏注“测错”或者“记错”。
9.角度记录手簿中秒值读记错误应重新观测，度、分读记错误可在现场改正，但同一方向盘左、盘右不得同步更改有关数字，即不得连环涂改。记录格式见附件2。
10.距离测量厘米和毫米读记错误应重新观测，分米以上（含）数读记错误可在现场改正。
11.测站超限可以重测，重测必要变换起始度盘位置。错误成果应当正规划去，并注明“超限”。
12.坐标计算：角度改正数取位至整秒，坐标增量及其改正数、坐标计算成果均取位至0.001m。导线近似平差计算格式见附件3。相对闭合差必要化为分子为1分数。
二、成绩评估
评分重要从参赛队作业速度、观测质量和计算成果等方面考虑，采用百分制。其中作业速度30分按总则规定。观测质量及计算成果规定如下：
1.二类成果
不合格成果称为二类成果。
观测手簿用橡皮、测站限差超限、原始记录连环涂改、角度观测记录改动秒值、距离测量记录改动厘米或者毫米、方位角闭合差超限、相对闭合差超限等，只要其中违背1项即为二类成果。
为了保证公平竞赛，但凡手簿内部浮现与测量数据无关字体、符号等内容，也将被视为不合格二类成果。
二类成果不得参与评奖。
2. 观测计算质量
1）但凡违背观测、记录轮换规定，违背1（人）次扣2分。
2）测站重测不变换度盘，违规1次扣2分。
3）测站记录计算未完毕就迁站，违规1次扣2分。
4）记录转抄，违规1次扣2分。
5）手簿缺少计算项或计算错误一处扣1分。
6）就字改字或笔迹模糊影响识读1处扣2分。
7）观测手簿非单线或不用尺子随意划改1处扣1分。
8）观测记录划改不注错误因素1处扣0.5分。
3.计算成果：
1）平差计算，计算错误一处扣1分，最多扣10分。
2）坐标检查：求得点坐标与已知值比较，超过5cm为超限，每超限1点扣3分。
第四某些 四等水准测量
水准测量竞赛规定参赛队在规定期间内，按照大赛规定和抽签出场顺序进行比赛，完毕现场抽签得到已知点、待定点构成水准路线测量，计算出待定点高程。
四名参赛选手必要轮换，四个选手共同完毕计算。记录计算均使用赛会发《四等水准测量记录计算成果》。
一、测量及计算规定
1.竞赛时可以不使用标尺撑杆，但尺垫必要使用。
2.参赛队信息只在《四等水准测量记录计算成果》封面规定位置填写，成果资料内部不得填写任何与竞赛测量数据无关任何信息。
3.手簿记录一律使用铅笔填写，记录完整，记录数字与文字力求清晰，整洁，不得潦草，必要符合附件1规定。
4.测量任何原始记录不得擦去或涂改，错误成果（仅限于米、分米读数）与文字应单线正规划去，在其上方写上对旳数字与文字。并注明“测错”或者“记错”。
5. 因测站观测误差超限，在本站检查发现后可及时重测，重测必要变换仪器高。若迁站后才发现，应从上一种点（起、闭点或者待定点）起重测。
6.持续测站安顿水准仪脚架时，应使其中两个脚与水准路线方向平行，第三只脚轮换置于迈进方向左侧或者右侧。
7.除路线转弯处，每一测站上仪器与先后视标尺应尽量接近始终线上。
8.测量员、记录员、扶尺员必要轮换，每人观测1测段、记录1测段。手薄内部不得填写任何与观测数据无关信息。
9.每测站记录和计算所有完毕后方可迁站。
10.现场完毕高程误差配赋计算，不容许使用非赛会提供计算器。
11.比赛结束，参赛队上交成果同步，应将仪器脚架收好，计时结束。
12.观测采用中丝读数法单程观测，视线长度、先后视距差及其合计差、红黑面（基辅分划）读数差和限差红黑面（基辅分划）所测高差较差规定见表2。
表2 四等水准测量基本技术规定
视线长(m)
先后视距差(m)
任一测站先后视累积差 (m)
黑红面读数差(mm)
黑红面所测高差较差(mm)
路线闭合差(mm)
≤100
≤3.0
≤10.0
≤3.0
≤5.0
≤
注：L为水准路线长度，以km计。
13.观测时前、后视距离必要根据上、下丝读数计算，上、下丝读数应记录在竞赛测量手薄中。观测顺序为“后－后－前－前”或“后－前－前－后”。
14.水准路线各测段测站数必要为偶数。
15.记录必要使用竞赛委员会发《四等水准测量竞赛成果资料》，记录格式如附件4。
16.错误成果应当单线正规划去，并在备考栏注明“超限”，重测成果须注明“重测”。
17.路线闭合差按表3-1限差规定。高程误差配赋计算格式见附件5。表中必要写出闭合差和闭合差容许值。计算表可以用橡皮擦，但必要保持整洁，笔迹清晰。
二、竞赛成果质量成绩评估
成绩评估重要从参赛队作业速度、观测质量和计算成果等方面考虑，采用百分制。其中作业速度30分按总则规定评估。本节重要是观测质量和计算成果。
1.不合格成果
不合格成果称为二类成果，重要有：观测手簿用橡皮、每测段测站数非偶数、测站限差超限、原始记录连环涂改或改动毫米位、水准路线闭合差等，但凡其中之一即为二类成果。
整个竞赛所有测站或者大多数测站基辅分划（红、黑面）读数差为0，为二类成果。
为了保证公平竞赛，但凡手簿内部浮现与测量数据无关字体、符号等内容，也应被视为不合格二类成果。
不合格二类成果不参与评奖。
2.观测与记录
1）但凡违背观测、记录轮换规定，经裁判指出及时改正，扣2分。
2）骑在脚架上观测，违规一次扣1分。
3）测站重测不变换仪器高，违规1次扣2分。
4）测站记录计算未完毕就迁站，违规1次扣2分。
5）记录转抄，违规1次扣2分。
6）手簿缺少计算项或计算错误一处扣1分。
7）就字改字或笔迹模糊影响识读1处扣2分。
8）观测手簿非单线或不用尺子随意划改1处扣1分。
9）观测记录划改不注明错误因素1处扣0.5分。
3.计算成果：
1）平差计算10分，计算错误一处扣1分，扣完为止。
2）高程检查（6分）：求得水准点高程与已知值比较，差值：四等水准测量不得超过±3cm，二等水准测量不得超过±5mm，每超限1个点扣2分。

本细则未尽事宜，由竞赛委员会负责解释。

附件1：记录规定：
1) 记录按测量顺序记录，水准测量不得空栏，水平角不得空页。
2) 手簿不得空页、撕页
3) 不得转抄成果；
4) 不得涂改、就字改字；
5) 不得连环涂改；
6) 不得用橡皮擦，刀片刮；

附件2：导线观测手薄
观测日期： 年 7 月24 日 测站 N2

觇 点
读 数
2C
半测回方向
一测回方向
各测回平均方向
附 注
盘 左
盘 右
水
平
角
观
测
N1
0 00 30
180 00 36

06
0 00 00
0 00 00
0 00 00

00
00
A1
125 08 16
305 08 24

08
125 07 46
125 07 47
125 07 46

48
45

N1
90 00 30
270 00 42

12
0 00 00
0 00 00

00

A1
215 08 18
35 08 24

06
125 07 48
125 07 45

42

边长
平距观测值
平距中数
边长
平距观测值
平距中数

N1
│
A1
1
356.784

N2
│
N1
1
287.132

2
356.785

2
287.132

3
356.785

3
287.132

4
356.785

4
287.132

356.785

287.132

附件3：导线近似平差计算示例
序号
点 名
观测角
方位角
边 长

A
A

182 16 37

B
B
- 03
84 31 13
3 854 687.016
38 451 293.665
86 47 47
299.218
+ 0.004
+ 16.722
+ 0.004
298.750
1
P1
- 04
95 50 07
3 854 703.742
38 451 592.419
2 37 50
283.476
+ 0.004
+ 283.177
- 0.004
+ 13.010
2
P2
- 04
88 57 20
3 854 986.923
38 451 605.433
271 35 06
299.633
+ 0.004
- 8.288
- 0.005
-299.518
3
A
- 03
90 41 34
3 854 995.215
38 451 305.920
182 16 37

4
B

∑
882.327
+291.611
+ 12.242
C

D

∑β
360 00 14

＝+14"

= - 0.012

= + 0.018

导

线

略

图
P1
P2
B
A

附件4：四等水准测量手薄示例
测
站
编
号
后
尺
下丝
前
尺
下丝
方 向
及
尺 号
标尺读数
K+黑
减
红
高差
中数
备考
上丝
上丝
后 距
前 距
黑面
红面
视距差d
∑d
1
1571
0739
后 BM1
1384
6171
0

后视4787
1197
0363
前
0551
5239
-1

37.4
37.6
后-前
+0833
+0932
+1
+0.8325
-0.2
-0.2

2
2121
2196
后
1934
6621
0

1747
1821
前

6796
-1

37.4
37.5
后-前
-0074
-0175
+1
-0.0745
-0.1
-0.3

3
1914
2055
后
1726
6513
0

1539
1678
前
1866
6554
-1

37.5
37.7
后-前
-0140
-0041
+1
-0.1405
-0.2
-0.5

4
1965
2141
后
1832
6519
0

1700
1874
前 N1

6793
+1

26.5
26.7
后-前
-0175
-0274
-1
-0.1745
-0.2
-0.7

附件5：高程误差配赋表
点 名
距 离
（m）
观测高差
（m）
改正数
（m）
改正后高差
（m）
点之高程
（m）
备考
BM1
BM1—BM2四等水准路线
105.875

2534.4
0.664
-0.009
+0.655
N1
106.530

2606.6
-0.595
-0.010
-0.605
N2
105.925

2741.1
+2.544
-0.010
+2.534
N3
108.459

4905.0
-5.546
-0.018
-5.564
BM2
102.895

12787
+0.047
-0.047
0
∑
