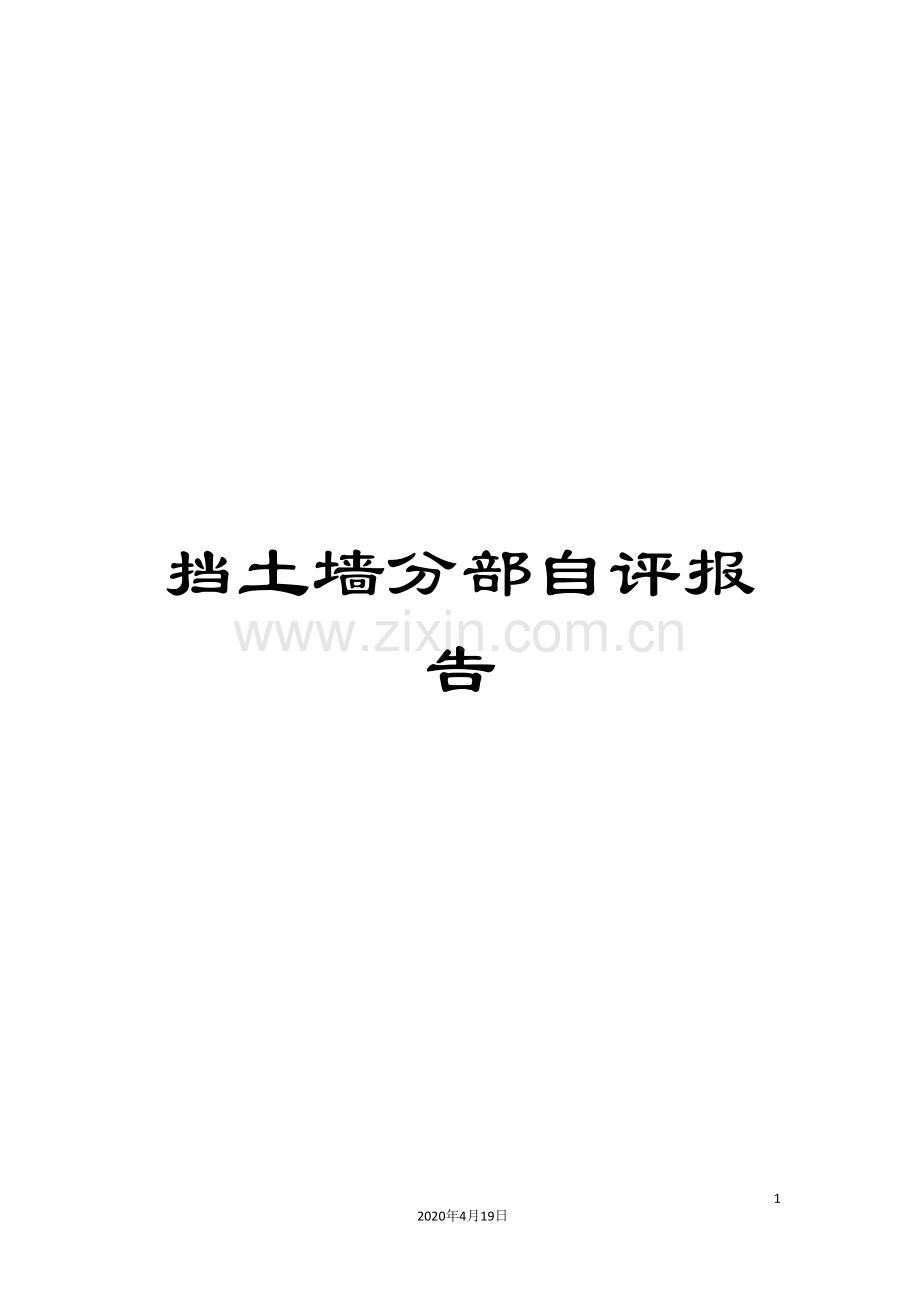

挡土墙分部自评报告

10
2020年4月19日
文档仅供参考，不当之处，请联系改正。

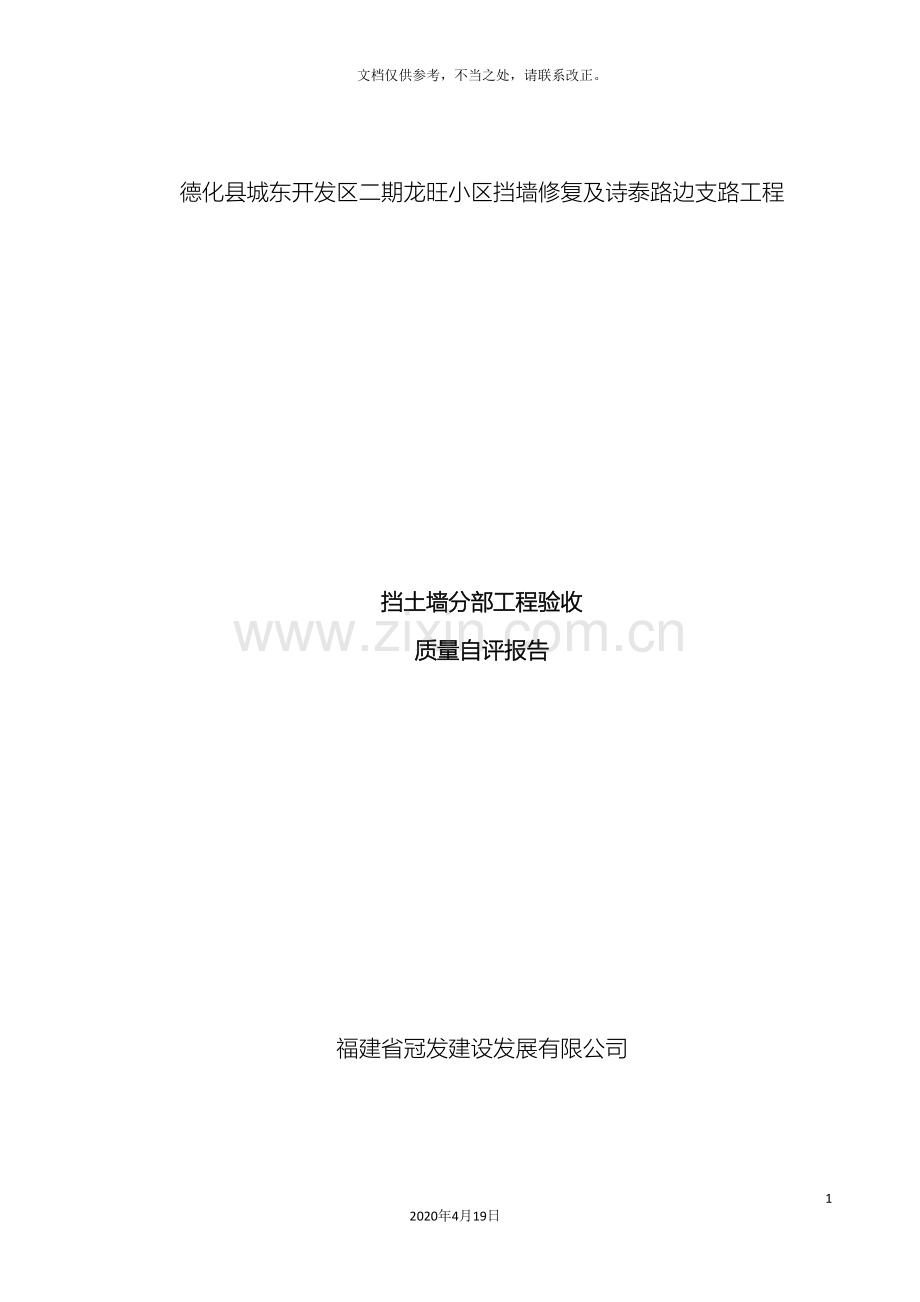

德化县城东开发区二期龙旺小区挡墙修复及诗泰路边支路工程

挡土墙分部工程验收
质量自评报告

福建省冠发建设发展有限公司

目 录
工程概况 2
1、 参建单位 2
2、 试验检测单位 2
二、 施工记录、验收资料执行标准、规范及使用参考资料情况 2
三、 挡土墙分部工程合同完成情况及主要设计变更 2
1、 合同完成情况 2
2、 主要设计变更 2
四、 挡土墙分部工程施工重点、难点控制及主要技术措施 3
1、 材料管理 3
2、 拌和 3
3、 运输 3
4、 养生 3
5、 混合料离析 3
五、 挡土墙分部工程质量控制情况评价 4
1、 进场原材料质量控制情况 4
2、 施工检测 5
六、 建设单位抽查和检测情况 5
七、 质保资料审查情况 5
八、 工程实体观感质量 5
九、 挡土墙分部工程验收资料准备情况和资料整改 5
1、 挡土墙分部工程验收资料编写、整理、归档、立卷 5
2、 挡土墙分部工程整料自检和整改情况 6
十、 挡土墙分部工程质量评定情况 6
工程概况
本工程分为两个地段：分别为诗泰路边支路工程；龙旺小区挡墙水毁修复工程。
其中诗泰路边支路工程道路路线长340米（包含支路一道路路线长186米，道路宽度7米；支路二道路路线长154米，道路宽度7米），涵洞长度10米，龙旺小区挡墙水毁修复工程道路路线长182米，道路宽度6米~12.6米，挡墙长度84米（包含砌石挡墙长度44米，高度3米；片石混凝土挡墙长度40米，高度20.5米），排水沟258米。
工程内容包括：（1）道路工程、（2）涵洞工程、（3）挡土墙工程、（4）其它附属工程等。
1、 参建单位
建设单位：德化工业园区开发投资有限公司
监理单位：福建驿涛建设技术开发有限公司
设计单位：三明永达公路勘察设计有限公司
施工单位：福建省冠发建设发展有限公司
2、 试验检测单位
泉州市中路工程检测有限公司
二、 施工记录、验收资料执行标准、规范及使用参考资料情况
1、 《市政工程施工技术文件管理规程》DBJT13-135-
2、 施工图纸及设计文件
3、 工程施工合同、设计变更文件及工作联系单
4、 《城镇道路工程施工与质量验收规范》（CJJ1－ ）
5、 其它相关技术规范、国家标准、地方标准；
三、 挡土墙分部工程合同完成情况及主要设计变更
1、 合同完成情况
项目部自进入施工以来，严格履行施工合同条款要求，根据业主场地移交情况、按质量完成挡土墙分部工程施工任务，未出现质量和安全事故。完成工程数量情况如下表一。
表格 1 主要工程数量表
工程名称
砌石挡土墙 （m）
C20片石砼挡土墙 (m)
备注
挡土墙
45
44.08

2、 主要设计变更
因受施工条件及施工安全限制，挡土墙基础底层无法开挖至设计标高，基底承载力无法满足设计要求，为保证工程质量，在已施工的片石砼挡墙（6米高度）约5米宽度的范围内进行钻孔注浆以提高基底承载力。
四、 挡土墙分部工程施工重点、难点控制及主要技术措施
项目部严格按照指挥部、代建部及监理要求，在施工过程中严格把握质量关。组织成立质检部门，从施工、自检、到通知监理工程师检验，实行三级检查，做到在施工过程中控制好工程质量。
1、 材料管理
在生产过程中原材料的质量管理非常重要，每一拌和厂应保证按一种配合比组织进料和生产，要尽量缩短保存期，做好施工组织和备料计划。各种集料堆放要整齐，各种规格材料分开堆放，堆放点交界处要做分隔墙，以免混料。水泥的保管与构造物工程同样要求，储存过久的水泥应重新检验其实际强度。
2、 拌和
要选用技术性能好、计量精度高、生产能力强的拌和设备，宜选用600t/h的拌和机，最好选用间歇试拌和设备。按配合比上料、控制与调试皮带转速，确保计量准确，拌和时间不得小于30s使混合物拌和外观色泽均匀，拌和时应严格控制用水量，要根据天气情况和运输的远近，适当增加0.5-1%。严格控制水泥的剂量，水泥计量太小，不能确保混凝土的施工质量；而剂量太大，即不经济，还会使挡土墙的裂缝增多、增宽，从而引起反射裂缝，影响路面的使用质量和使用寿命。
3、 运输
运输混合料最好采用大吨位（15t）的大卡车，在运输过程中要尽量避免中途停车和颠簸，以确保混合料的延迟时间和不产生离析。另外，还要根据天气和运距情况考虑混合料是否采用苫盖，以防水分过分损失。混合料在卸入摊铺机喂料斗时，要避免运料车撞击摊铺机。
4、 养生
养生期不少于7d。要配备足够的洒水车进行洒水养生，一定要洒水到位，防止干燥或忽干忽湿，确保整个养生期间挡土墙表面始终保持潮湿状态。
5、 混合料离析
5.1 离析现象产生的原因：归结离析产生的原因，混合料粒径(或堆积密度)的差别、级配的不成比例是混合料产生离析的内因；外力作用(含机械作用)于各粒子，使其受力的大小和方向不同是产生离析的外因。稳定剂(如水泥)及其它外界条件(如温度等)是离析产生的重要影响因素。
5.2 材料的控制：
（1）水泥：在保证水泥强度的前提下，必须保证其终凝时间大于6h，要求试验人员对进场水泥分批量经常进行质量鉴定，不符合要求的不得应用于水稳施工；胶凝材料过少，因此主张混合料中加粉煤灰，以增加填充材料。
（2）碎石：到场的碎石，必须是经试验室检验合格的材料，符合级配范围，不含有害杂质。试验室应在拌和过程中不断地对拌和料进行取样筛分，发现问题及时对组成设计做适当调整，以满足施工要求；
（3）含水量：拌和料含水量的控制极为关键，粒料拌和站同施工现场应保持经常联系。施工现场根据施工的速度、混合料的运距、设备运行以及天气等情况，再结合水稳挡土墙的摊铺碾压成型情况，现场取样所测含水量和压实度的情况等，及时同拌和站取得联系，对含水量在一定范围内进行适当调整。在这一过程中，现场试验人员应密切配合，随各种情况的变化，含水量是在不断调整的。
5.3 混合料的拌和
拌和主要由厂拌设备来完成；配料仓应避免供料“死”的结构，以及采用梯形自卸式出料口；搅拌混合料时应让搅拌机连续稳定作业。
5.4 混合料的装料、运输和卸料
混合料运输过程中，物料产生离析现象的主要原因有：凹凸不平的道路造成车辆的颠簸；向车箱中部集中泄料；自卸车车箱升起速度过慢，造成粒料的滚落等。为减少以上原因产生的物料离析现象，应采取如下措施：
（1）在堆放混合料时应呈水平“凹”形(半圆形也可)，车辆从“凹”形中间进去卸料，呈水平逐渐倾斜升高堆放；在给拌和机喂料时，同样从“凹”形中间尽量呈水平朝四周扩展铲料装料。最后剩余周边粗料可予以清理，另外堆放；
（2）自卸车在接料时应尽量前后移动，使拌和料均匀落在车厢里；
五、 挡土墙分部工程质量控制情况评价
1、 进场原材料质量控制情况
挡土墙分部工程进场原材必须有产品合格证，否则不予进场。进场后及时按见证取样制度进行原材料检验，检验合格后报监理工程师审批后才允许使用，本项目挡土墙分部工程中主要原材料有：砂、碎石、水泥等。具体原材材质质量保证资料见统计表：
表格 2 原材料质量检测统计表
序号
材料
名称
数量
批次
进场日期
产地/厂名
使用部位
见证取样
1
碎石
1600 m3
4
.1.5
德化
挡土墙
合格
2
砂
1200 m3
3
.3.30
德化
挡土墙
合格
3
水泥
800 t
4
.1.13
福建水泥股份有限公司
挡土墙
合格
表格 3 进场材料配合比设计报告
序号
设计强度等级
检测日期
使用部位
见证取样
1
M7.5
.7.5
挡土墙
合格
2
C20
.1.16
挡土墙
合格

2、 施工检测
本项目挡土墙分部工程中，主要有挡土墙试块抗压强度检测、，检测统计表如下：
表格 4 挡土墙分部试块抗压强度检测统计表
名称
类型
设计要求
份数
合格率
备注
挡土墙
砌石挡土墙
M7.5
2
100%

片石砼挡土墙
C20
28
100%

六、 建设单位抽查和检测情况
序号
抽查检测项目
设计要求
检测部位
试验报告编号
抽检数
合格数
合格率
1
挡土墙回弹
C20
龙旺小区挡墙水毁修复工程片石挡土墙K0+000-K0+040
BG- -JGT-283
3个构件
3个构件
100%
七、 质保资料审查情况
表格 5 质保资料统计表
序号
资料名称
份数
核查意见
1
工程测量复核记录
12
完整
2
检验批质量验收记录
66
完整
3
施工记录
40
完整
4
隐蔽工程记录
28
完整
八、 工程实体观感质量
挡土墙分部工程施工完成后，由监理单位组织我项目部进行了实体观感检查。从检查情况看，实体结构观感质量好，挡土墙表面无开裂现象，整体无下沉现象，挡土墙接缝处平整完好，养护效果良好。
九、 挡土墙分部工程验收资料准备情况和资料整改
1、 挡土墙分部工程验收资料编写、整理、归档、立卷
本次验收挡土墙分部工程，验收准备工作主要是挡土墙分部工程资料的整理、归档和立卷。施工完成后编写电子版资料，根据施工的工序做好各检查施工记录表和检验批质量验收记录表挡土墙资料填写真实有效，资料编写基本能做到与施工进度同步，并及时完善签名手续后报监理工程签字确认。挡土墙分部工程资料整理按照《城镇道路工程施工与质量验收规范》（CJJ1— ）的要求整理归档并立卷。
2、 挡土墙分部工程整料自检和整改情况
验收前项目部组织人员对挡土墙分部工程施工资料进行了系统的检查，检查存在问题主要有小部分资料打印和签字手续不规范、部分资料缺项和份数不够等。项目部根据自检情况有针对性开展整改工作，对不规范的部分资料进行按原资料内容重新打印并完善签字手续，确保施工资料的准确、真实和完整；对部分缺项的资料积极联系相关部门及时补充，进行整理归档；份数不够的部分资料按已有的原件资料补充够所需要份数，并完善签字盖章。现资料整改已完成，挡土墙分部工程资料完整。
十、 挡土墙分部工程质量评定情况
挡土墙分部工程各检验批主控项目合格，一般项目均满足设计及验收规范要求，并均经监理验收合格，各分项工程质量自检合格率达到90%，经过监理工程师验收达到85%，具体详见下表：
表格 6 分部工程质量评定汇总表
分部工程
分项工程
检验批次
分项评定意见
分部评定意见
挡土墙分部
挡土墙基槽
6
合格
合格
片石砼挡土墙模板
34
片石砼挡土墙
34
浆砌挡土墙
2
挡土墙滤层、泄水孔
6
挡土墙台背回填
4
挡土墙分部工程各分项工程质量自检合格，分部工程质量自检评定合格。

福建省冠发建设发展有限公司
德化县城东开发区二期龙旺小区挡墙修复及诗泰路边支路工程项目部
