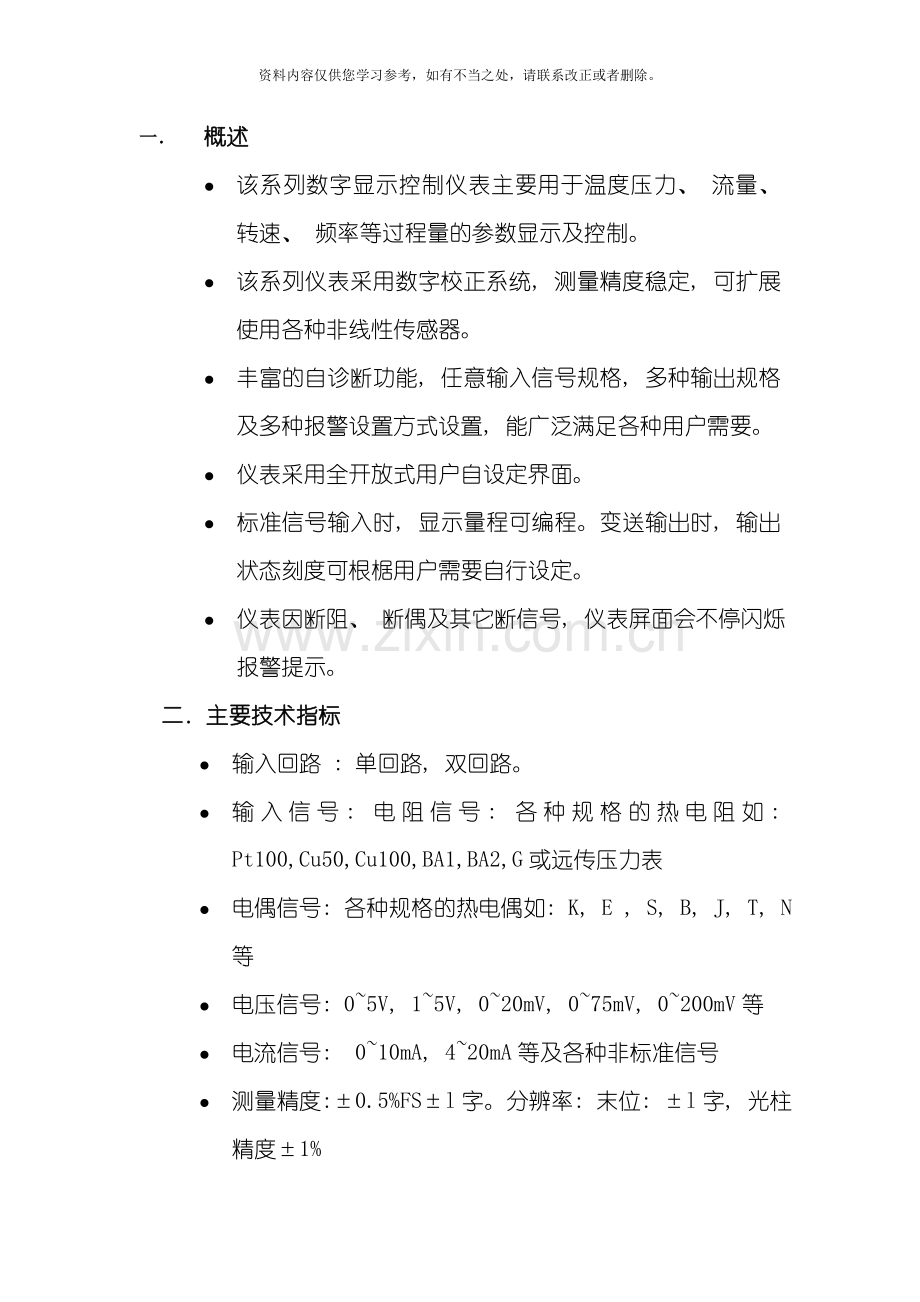

一. 概述
l 该系列数字显示控制仪表主要用于温度压力、 流量、 转速、 频率等过程量的参数显示及控制。
l 该系列仪表采用数字校正系统, 测量精度稳定, 可扩展使用各种非线性传感器。
l 丰富的自诊断功能, 任意输入信号规格, 多种输出规格及多种报警设置方式设置, 能广泛满足各种用户需要。
l 仪表采用全开放式用户自设定界面。
l 标准信号输入时, 显示量程可编程。变送输出时, 输出状态刻度可根椐用户需要自行设定。
l 仪表因断阻、 断偶及其它断信号, 仪表屏面会不停闪烁报警提示。
二.主要技术指标
l 输入回路 : 单回路, 双回路。
l 输入信号: 电阻信号: 各种规格的热电阻如: Pt100,Cu50,Cu100,BA1,BA2,G或远传压力表
l 电偶信号: 各种规格的热电偶如: K, E , S, B, J, T, N等
l 电压信号: 0~5V, 1~5V, 0~20mV, 0~75mV, 0~200mV等
l 电流信号: 0~10mA, 4~20mA等及各种非标准信号
l 测量精度:±0.5%FS±l字。分辨率: 末位: ±l字, 光柱精度±1%
l 显示方式: -1999~9999设定值显示, -1999~9999测量值显示, 发光二极管工作状态显示, 光柱显示过程量的百分比。
l 输出信号: 模拟量输出: 0~10mA、 负载≤1KΩ, 4~20mA、 负载≤500Ω
0~5V, 1~5V要求负载电阻≥250KΩ
l 开关量输出: 继电器控制输出( AC220V , 3A无感负载)
l 报警方式: 用户可根据要求自行设定。
l 恒压电源输出: DC24V电源输出, 供二线制变送器使用。
l 使用环境: 温度: 0~50℃, 相对湿度: 85%RH以下避免强腐蚀性气体
l 工作电源: AC220±10% 50HZ±2HZ
AC96~260V ----------开关电源
DC24V±2V ----------开关电源
DC220V±20% ----------开关电源
l 功效: 约6W
l 重量: 约0.5Kg
三. 操作指南
1.各部分名称:
2.名称及功能内容
序号
名称
功能内容
显
示
器
测量值PV显示器
l 显示仪表的过程量
l 在参数设定状态下, 显示参数符号
设定值SV显示器
l 显示仪表的设定控制参数值
l 在参数设定状态下, 显示仪表设定参数值
l 在运行状态下, 按▲键可切换显示模拟量输出的百分比
操
作
键
确认ENT键
l 进入参数设定状态键及设置参数确认键
l 同时按住 键可中途退出参数设定状态
移位键
● 在参数设定时, 经过该键可移相应修改的位数
减小▼键
l 在参数设定时, 用于减小数值, 连续按压则快速减小
增大▲键
l 在参数设定时, 用于增大数值, 连续按压则快速增大
l 在运行状态下, 按键可切换显示设定值, 输出百分比
键
l 在参数设定时, 按该键程序向后倒退一步
l 同时按住 ENT 键可中途退出参数设定状态
指
示
灯
S1
l 对应于SP1位式控制报警状态的指示
S2
l 对应于SP2位式控制报警状态的指示
S3
l 对应于SP3位式控制报警状态的指示
S4
l 对应于SP4位式控制报警状态的指示
S5 ( 备用)
l 对应于SP5位式控制报警状态的指示
S6 ( 备用)
l 对应于SP6位式控制报警状态的指示
3.操作方式
3.1: 一级参数的设定方式( 单显示仪表无此项程序)
l 正确接线: 请参照仪表随机接线图接妥输入输出及电源线, 并请确认无误。
l 仪表上电: 此仪表无电源开关, 接入电源即可进入工作状态。
l 仪表在过程量测量显示状态下, 按ENT键, 仪表即进入一级参数的设定状态, 每按ENT键即照下表表格中顺序变换设定状态及参数
序号
符号
设定范围
内容的说明
序号
符号
设定范围
内容说明
1
SP1
≤FS100%
对应于S1报警设置
4
SP4
≤FS100%
对应于S4报警设置
2
SP2
≤FS100%
对应于S2报警设置
5
SP5
≤FS100%
对应于S5报警设置
3
SP3
≤FS100%
对应于S3报警设置
6
SP6
≤FS100%
对应于S6报警设置
一级参数列示如表
操作示例
仪表正常运行下, 按ENT键, 仪表即进入一级参数的设定状态
100.0
90.0
PV 测量值显示
SV 设定值显示
在此状态下按ENT键仪表显示
SP1
90.0
PV 对应于S1报警指示设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
SP2
80.0
PV 对应于S2报警指示设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
SP3
50.0
PV 对应于S3报警指示设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
SP4
30.0
PV 对应于S4报警指示设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
SP5
90.0
PV 对应于S5报警指示设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
SP6
80.0
PV 对应于S6报警指示设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
End
0
PV
SV 修改程序结束提示
在此状态下按ENT键确认后仪表退出程序设置
3.2级参数的设定方式
注意! 非工程设计人员请不要进入修改仪表的二级参数, 否则, 将造成仪表控制错误。
二级参数的设定操作:
仪表在正常运行状态下, 先ENT键, 再键, 仪表屏幕出现: ”SEL、 555”字样, 将默认数”555”经过▲、 ▼键改为”587”字样, 再按ENT键即可进入二级参数的程序形式。
二级参数设定状态及各参数列示如表
符号
名称
设定范围
说明
设置记录
In
输入信号类型
0-30
★参见输入类型说明
PFS
频率仪表输入频率的满度
0.01-10KHZ
频率输入时, 频率脉冲的最大值; 其它输入时无此状态
三二一
抗干扰模式选择
0-199
★参见抗干扰方式选择说明
dIP
小数点位置
00
1有一个在十位数码上显示小数点
2有一个在百位数码上显示小数点
3有一个在千位数码上显示小数点
测量值零点迁移
过程量零位显示失准时零点修正
Ldo
线性仪表输入下限显示值
-1999-9999
第一路仪表量程的零点
Lup
线性仪表输入上限显示值
-1999-9999
第一路仪表量程的满度
2
测量值零点迁移
第二路零位显示失准时零点修正
Ldo2
线性仪表输入下限显示值
-1999-9999
第二路仪表量程的零点
Lup2
线性仪表输入上限显示值
-1999-9999
第二路仪表量程的满度
SP1
对应于S1报警指示设置
-1999-9999
≤量程的100%
P1h
报警回差
1≤P1h≤255
为了避免因测量输入值波动而导致位式调节输出产生频繁通断的误动作, 仪表应设置不灵区
P1C
报警方式的设置
00-35
★参见报警方式
SP2
对应于S2报警指示设置
-1999-9999
≤量程的100%
P2h
报警回差
1≤p1h≤255
跟P1h同理
P2C
报警方式的设置
00-35
★参见报警方式
SP3
对应于S3报警指示设置
-1999-9999
≤量程的100%
P3h
报警回差
1≤p1h≤255
跟P1h同理
P3C
报警方式的设置
00-35
★参见报警方式
SP4
对应于S4报警指示设置
-1999-9999
≤量程的100%
P4h
报警回差
1≤p1h≤255
跟P1h同理
P4C
报警方式的设置
00-35
★参见报警方式
OUT
模拟量变送输出设置
00-11
★参见报警方式
OdO
模拟量变送输出零点选择
-1999-9999
变送输出下限量程选择
OUP
模拟量变送满度选择
-1999-9999
变送输出上限量程选择
OdO2
第二路模拟量变送输出零点选择
-1999-9999
变送输出下限量程选择
OUP2
第二路模拟量变送满度输出
-1999-9999
变送输出上限量程选择
OE1
模拟量变送输出第一路零点校正
单位数字
此四项菜单中各项数据出厂前已调试达到精度如不正确可经过增加或减少数字使输出达到精度期要求一般不可能有大幅度的增加或减少
OE2
模拟量变送输出第一路满度校正
单位数字
OE3
模拟量变送输出第二路零点校正
单位数字
OE4
模拟量变送输出第二路零点校正
单位数字
End
结束语
单位数字
可根据用户设置出厂编号
3.3二级菜单数据项目说明及操作程序
在运行状态下按ENT键, 出现SP1( End) 字样, 再按键, 待仪表出现提示”SEL””555”字样时, 进入仪表设定准备状态, 将默认数”555”改为”587”或根据用户提供的密码, 后按ENT键即可进入二级操作程序, 此时出现参数设置项目
In
20
PV 输入信号类型
SV 输入代码 ( 见下表)
代码
输入信号类型
显示量程
代码
输入信号类型
显示量程
00
K
0-1300℃
14
1-5V
量程可编
01
E
0-900℃
15
0-10mA
量程可编
02
S
0-1600℃
17
4-20mA
量程可编
03
B
300-1800℃
20
Pt100
-200-600℃
04
J
0-1000℃
21
CU100
-50-150℃
05
T
0-400℃
22
CU50
-50-150℃
06
R
0-800℃
23
BA2
-200-600℃
07
N
0-1300℃
24
BA1
-200-600℃
10
0-20mV
量程可编
25
G
-50-150℃
11
0-75mV
量程可编
26
Pt100X
-20-100℃
12
0-200mV
量程可编
27
0-400Ω
量程可编
13
0-5V
量程可编
30
0.1-10KHz
量程可编
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
PFS
100
PV 频率仪表输入频率的满度
SV 设定数字量
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
三二一
0
PV 抗干扰模式选择
SV 设定值显示内容( 见下表)
方式
数字代号
0
不进行抗干扰处理
抗干扰方式一
1-10
此模式不但能够分辨抑制应用系统中一般的干扰源, 且能够使您的测量信号中伴随的低频扰动得以同步。( 1的同步能力最弱, 但速度最快, 10的同步能力最强, 但速度最慢)
抗干扰方式二
11-20
若您的应用系统中测量信号源, 如始终含有不规则的干扰源( 如测量一个波动的液位) , 请将抗干扰模式设置为11-20, 它等效数字的二级滤波( 11的同步能力最弱, 但速度最快, 20的同步能力最强, 但速度最慢)
抗干扰方式三
21-99
若您的应用系统中测量信号源的变化较快, 每分钟干扰源出现的频率次数有限, 但干扰源的强度很大, 请将抗干扰模式设置为21-99它能够识别出测量中的有用成份( 判定变化中的一介导数及二介导数) 同时分辨出干扰成份并加以屏蔽( 99为抗干扰能力最强) , 在21-99的模式基础上加100, 则仪表的显示部分不采用抗干扰模式。
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
dIp
01
PV 小数点位数选择
SV 设定值显示01一位小数点, 02二位小数点 03三位小数点
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
00
PV 测量显示值零位迁移
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
Ldo
0.0
PV 线性仪表量程下限选择( 第一路量程零点)
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
Lup
100.0
PV 线性仪表量程上限选择( 第一路量程满度)
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
2
00
PV 第二路测量显示值零位迁移
SV 设定值显示
Ldo2
0.0
PV 线性仪表量程下限选择( 第二路量程零点)
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
Lup2
100.0
PV 线性仪表量程上限选择( 第二路量程满度)
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
SP1
90.0
PV 对应于S1报警指示设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
P1h
0.5
PV S1报警回差设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
P1C
31
PV S1报警方式设置
SV 设定值显示内容 ( 见下表)
0或1
一级参数不可看相应的报警设定值
2
一级参数可看但不能够修改相应的报警设定值
3
一级参数可看可修改相应的报警设定值
0
下限报警( 上单回差)
1
上限报警( 下单回差)
2
下限报警( 双回差)
3
上限报警( 双回差)
4
下限报警( 下单回差)
5
上限报警( 上单回差)
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
SP2
80.0
PV 对应于S2报警指示设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
P2h
0.5
PV S2报警回差设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
P2C
34
PV S1报警方式设置
SV 设定值显示内容跟P1C相同
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
SP3
50.0
PV 对应于S3报警指示设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
P3h
0.5
PV S3报警回差设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
P3C
34
PV S3报警方式设置
SV 设定值显示内容跟P1C相同
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出
SP4
30.0
PV 对应于S4报警指示设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
P4h
0.5
PV S4报警回差设置
SV 设定值显示
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
P4C
34
PV S4报警方式设置
SV 设定值显示内容跟P1C相同
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出
OUT
31
PV 模拟量控制输出选择
SV 设定值显示内容( 见下表)
0
输出0~10mA
第二路模拟量控制输出
1
输出4~20mA
4
表示第一路和第二路模拟量控制输出零点和满度允许校正, 则下拉菜单项目”OE1、 OE2、 OE3、 OE4”出现。
0
输出0~10mA
第一路模拟量控制输出
1
输出4~20mA
如将设定值显示41状态下, 表示允许校正, 按ENT键确认后仪表出现
OdO
0
PV 模拟量变送输出零点选择
SV 数字量
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
OUP
200.0
PV 模拟量变送输出满度选择
SV 数字量
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
OdO2
0
PV 第二路模拟量变送输出零点选择
SV 数字量
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
OUP2
100.0
PV 第二路模拟量变送输出满度选择
SV 数字量
在此状态下按▲、 ▼键可改变参数修改完成后按ENT键确认后仪表出现
OE1
18
PV 第一路模拟量变送输出零点校正
SV 数字量
此状态下按▲、 ▼键可校正第一路模拟量控制输出零点, 完成后按ENT键确认后仪表出现
OE2
4800
PV 第一路模拟量变送输出满度校正
SV 数字量
在此状态下按▲、 ▼键可校正第一路模拟量控制输出满度, 完成后按ENT键确认后仪表出现
OE3
16
PV 第二路模拟量变送输出零点校正
SV 数字量
在此状态下按▲、 ▼键可校正第二路模拟量控制输出零点, 完成后按ENT键确认后仪表出现
OE4
4800
PV 第二路模拟量变送输出满度校正
SV 数字量
在此状态下按▲、 ▼键可校正第二路模拟量控制输出满度, 完成后按ENT键确认后仪表出现
End
0
PV
SV 修改程序结束提示
在此状态下按ENT键确认后仪表退出程序设置
3.4各项基准点的校验菜单的操作
注意: 因校验程序的误操作将导致仪表的失准, 要取得进入校验程序的密码, 请与我公司技术部联系。联系电话:
此程序操作主要是仪表长期使用, 出现过程量值跟实际值偏差较大, 可用此程序操作修正。
符 号
校验参数输入
校正参数示值( 数字单位)
E0
400Ω电阻信号基准
5000
E1
热电偶温度补偿点
室温值
E2
20mV 输入基准
5000
E4
200mV 输入基准
5000
E6
5V 输入基准
5000
E8
20mA 输入基准
5000
3.5操作设定方式示例: 校验热电阻信号
用标准仪器接入仪表热电阻输入接口, 接妥后输入400Ω电阻值。
仪表正常运行
100.0
90.0
PV 测量值显示
SV 设定值显示
在此状态下按ENT键仪表显示
SP1
90.0
PV 对应于S1报警指示设置
SV 设定值显示
在此状态下, 按键, 仪表出现
SEL
555
PV 进入菜单提示符
SV 提示符默认数
在此状态下经过 ▲、 ▼ 键, 将默认数555修改为口口口字样, 即可进入校验菜单( 因此程序的误操作将影响仪表的精度, 要取得此密码跟我公司索取) 仪表出现
E0
5000
PV 400Ω电阻信号基准选择符号
SV 校正参数值( 数字)
在此状态将校正参数示值修改为5000字即可, 按ENT键确认后仪表出现下一程序。连续按ENT键确认至出现
End
0
PV
SV 结束语
在此状态下按ENT键确认后仪表退出程序设置。
注: 其它校正同理操作。
四. 仪表接线意图
1.单显示, 单光柱二路控制输出接线图( 160×80)
2. 单显示四路控制输出接线图( 160×80)
3.单显示四路控制输出接线图( 96×96)
4.单显示二路控制输出接线图( 96×48)
5.单显示二路控制输出接线图( 72×72)
6.双显示, 双光柱二路控制输出接线图( 160×80)
五: 其它
1. 仪表在仓库保管时, 应放在干燥、 通风、 无腐蚀气体的地方、 而且环境温度和相应湿度应符合技术要求。
2. 仪表损坏, 如果是厂方制造质量问题
