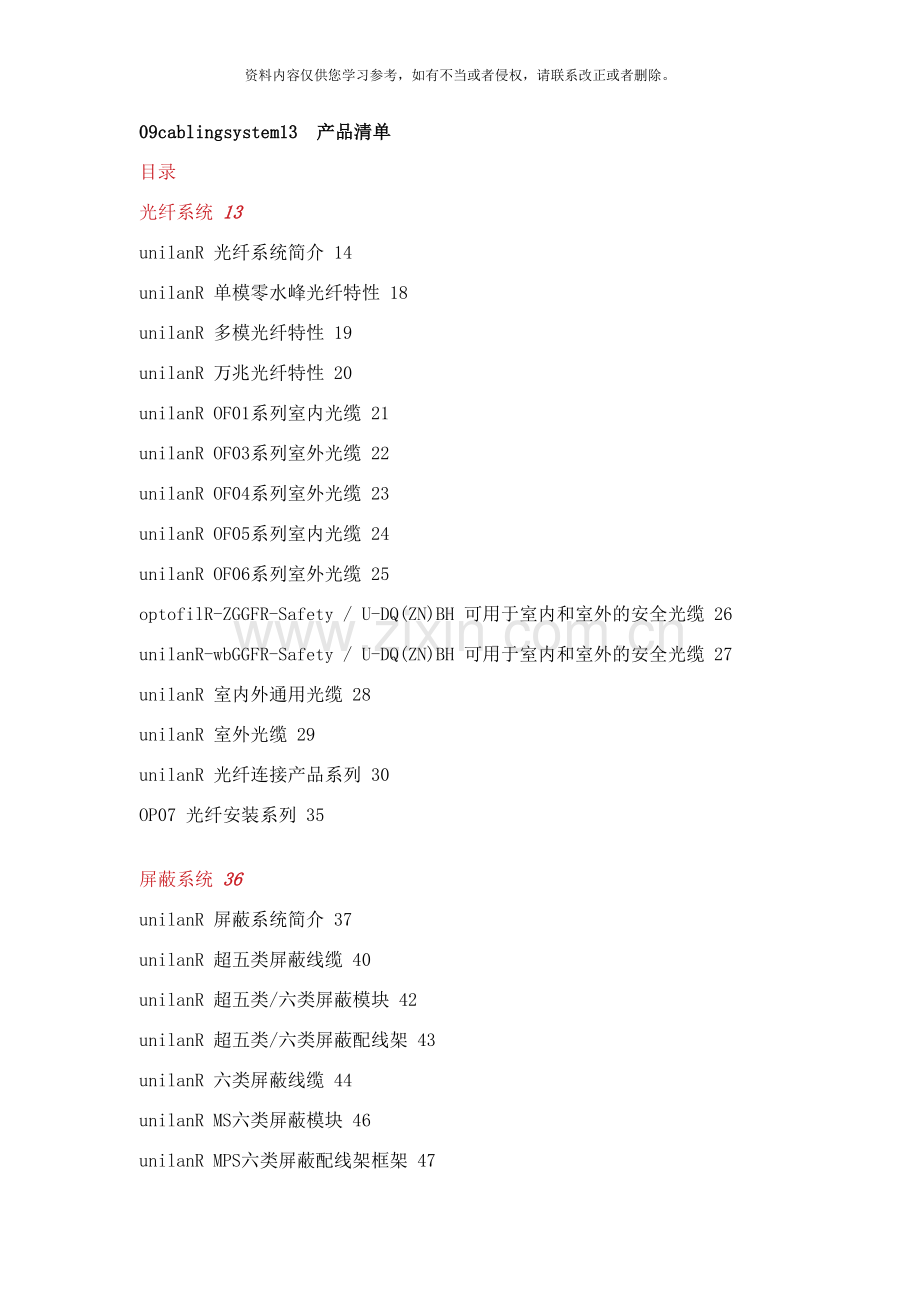

09cablingsystem13 产品清单
目录
光纤系统 13
unilanR 光纤系统简介 14
unilanR 单模零水峰光纤特性 18
unilanR 多模光纤特性 19
unilanR 万兆光纤特性 20
unilanR OF01系列室内光缆 21
unilanR OF03系列室外光缆 22
unilanR OF04系列室外光缆 23
unilanR OF05系列室内光缆 24
unilanR OF06系列室外光缆 25
optofilR-ZGGFR-Safety / U-DQ(ZN)BH 可用于室内和室外的安全光缆 26
unilanR-wbGGFR-Safety / U-DQ(ZN)BH 可用于室内和室外的安全光缆 27
unilanR 室内外通用光缆 28
unilanR 室外光缆 29
unilanR 光纤连接产品系列 30
OP07 光纤安装系列 35

屏蔽系统 36
unilanR 屏蔽系统简介 37
unilanR 超五类屏蔽线缆 40
unilanR 超五类/六类屏蔽模块 42
unilanR 超五类/六类屏蔽配线架 43
unilanR 六类屏蔽线缆 44
unilanR MS六类屏蔽模块 46
unilanR MPS六类屏蔽配线架框架 47
unilanR MS六类屏蔽配线架框架 47
unilanR 六A类屏蔽线缆 48
unilanR 六A类屏蔽模块 49
unilanR 六A类屏蔽配线架 50
unilanR 七类屏蔽线缆 51
unilanR 七A类屏蔽线缆 54
unilanR GG-45系列7类模块 55
Unipatch PS 系列7A类模块 56
unilanR 屏蔽跳线和管理环 57
unilanR 面板 58
unilanR 工具 60

非屏蔽系统 61
unilanR 非屏蔽系统简介 62
unilanR 超五类/六类非屏蔽模块 63
unilanR 超五类/六类非屏蔽配线架 64
unilanR 六类非屏蔽线缆 65
unilanR 六类非屏蔽跳线 66
unilanR 超五类非屏蔽线缆 67
unilanR 超五类非屏蔽跳线 68
e-lineR 非屏蔽超五类系列 69
e-lineR 非屏蔽模块 70
e-lineR 非屏蔽配线架 71
e-lineR 非屏蔽线缆 72
unilanR 110系列 73
unilanR CU25/50三类语音配线架 74
uninetR 三类语音大对数电缆线对 75
uninetR 三类UTP 25对/50对/100对类室内大对数电缆 76
uninetR 三类UTP 25对/50对/100对类室外大对数电缆 77
unilanR 面板 78
表面安装盒 80
unilanR 管理环 81
弹起式三口地面插座盒 81
unilanR 系统附件 82

德特威勒光纤系统解决方案
unilan® 单模零水峰光纤特性
德特威勒单模零水峰光纤特性;
符合ITU-T Rec. G652D; GB/T 9771.3-
满足IEEE802.3ae标准, 支持10GBASE-L万兆以太网达1000米以上距离及1000Base-LX千兆以太网达5000米以上距离, 向下兼容当前的100Mbps及10Mbps以太网应用
特性
条件
数据
单位
光学特性

典型波长的衰减
1310nm
≤0.36
dB/km
1383nm
≤0.35
dB/km
1550nm
≤0.22
dB/km
1625nm
≤0.30
dB/km
波长范围内的色散
1285nm～1340nm
≥-3.0 ≤3.0
ps/(nm.km)
1550nm
≤18
ps/(nm.km)
1625nm
≤22
ps/(nm.km)
零色散波长

≥1302 ≤1322
nm
零色散斜率

≤0.091
ps/(nm.km)
最大宏弯曲损耗
半径
30
mm
环绕圈数
100
圈
1625nm最大值
0.1
dB
偏振模色散系数( PMD)

单根光纤最大值

≤0.2
ps/ √km
光纤链路值

≤0.08
ps/ √km
光纤截止波长λc

≥1180 ≤1330
nm
光纤截止波长λc

≤1260
nm
模场直径( MFD)
标准值
9
um
1310nm
9.2±0.4
um
1550nm
10.4±0.8
um
有效群折射率( 典型值)
1310nm
1.466

1550nm
1.467

背向散射特性
(1310nm 1550nm)

台阶( 双向平均值)

≤0.05
dB
不均匀性( 整个光纤长度) 和衰减点不连续性
≤0.05

dB
背向散射衰减系数差异( 双向测试)
≤0.03

dB/km
衰减一致性

≤0.01 dB/km
dB/km
几何特性

包层直径

125.0±1.0
um
包层不圆度

≤1.0%

涂层直径

242±7
um
涂层/包层同心度误差

≤12.0
um
涂层不圆度

≤6.0%

芯/包层同心度误差

≤0.6
um
翘曲度

≥4
um

Unilan® 多模光纤特性
符合IEC 60793-2-10、 YD/T 1258.4- 、 GB 50311- 、 ISO/IEC 11802- 、 EN50173.1- 、 TIA-568C.3- 标准, 适用于中等传输距离的局域网, 基于850nm和1300nm波长的中等传输速率。
50/125 um 光纤
特性
条件
数据
单位
光学特性

衰减
850nm
≤2.3
dB/km
1300nm
≤0.55
dB/km
带宽
850nm
≥500
Mhz.km
1300nm
≥ 1000
Mhz.km
数值孔径( NA)

0.200±0.015

有效群折射率( 典型值)
850nm
1.482

1300nm
1.477

背向散射特性
1300nm

台阶( 双向平均值)

≤0.10
dB
不均匀性( 整个光纤长度) 和衰减点不连续性
≤0.10

dB
背向散射衰减系数差异( 双向测试)
≤0.08

dB/km
几何特性

芯径

50±2.5
um
包层直径

125.0±1.0
um
包层不圆度

≤1.0
%
涂层直径

242±7
um
涂层/包层同心度误差

≤12.0
um
涂层不圆度

≤6.0
%
芯/包层同心度误差

≤1.5
um

62.5/125 um 光纤
特性
条件
数据
单位
光学特性

衰减
850nm
≤2.7
dB/km
1300nm
≤0.6
dB/km
带宽
850nm
≥200
Mhz.km
1300nm
≥600
Mhz.km
数值孔径( NA)

0.275±0.015

有效群折射率( 典型值)
850nm
1.496

1300nm
1.491

背向散射特性
1300nm

台阶( 双向平均值)

≤0.10
dB
不均匀性( 整个光纤长度) 和衰减点不连续性
≤0.10

dB
背向散射衰减系数差异( 双向测试)
≤0.10

dB/km
几何特性

芯径

62.5±2.5
um
包层直径

125.0±1.0
um
包层不圆度

≤1.0
%
涂层直径

242±7
um
涂层/包层同心度误差

≤12.0
um
涂层不圆度

≤6.0
%
芯/包层同心度误差

≤1.5
um

Unilan® 万兆光纤特性
Unilan® 德特威勒万兆多模光纤特性:
满足IEC60793-2-10A1b、 IEEE802.3ae、 Bellcore、 EIA/TIA-492AAAC、 ISO11801OM3、 TIA/EIA-455和TIA 568C.3- 标准, 在850nm处能够支持万兆以太网速率达300米及支持1000Base-SX达900米距离, 同时又可向下兼容当前的1G, 100Mbps, 10Mbps以太网应用。
光学特性
衰减
@850nm
≤2.5dB/km
@1300nm
≤0.7dB/km
有效光发射带宽
@850nm
≥ MHz.km
满注入带宽( OFLBW)
@850nm
≥1500MHz.km
@1300nm
≥500MHz.km
10G以太网链路长度
SX(850nm)
300m
差分模时延( DMD)
@850nm
满足下列任意模板
注: 当入纤光功率符合FOTP-203标准, 即4.5 m半径内的区域通光量≤30%, 1.9 m半径内的区域通光量 ≥86%, 有效带宽保证 MHz.km以上
DMD
内模板
外模板
模板
(5-8um半径)
( 0-23um半径)
1
0.33ps/m
0.33ps/m
2
0.27ps/m
0.35ps/m
3
0.26ps/m
0.40ps/m
4
0.25ps/m
0.50ps/m
5
0.24ps/m
0.60ps/m
6
0.23ps/m
0.70ps/m
数值孔径( NA)
0.200±0.015

有效群折射率( Ne典型值)
@850nm
1.482
@1300nm
1.477
零色散波长

1295-1320nm
零色散斜率
1295-1300nm
≤0.001(λ0－1190)ps/(n㎡.km)
1300-1320nm
≤0.011ps/(n㎡.km)
背向散射特性( @1300nm)
台阶( 双向平均值)
≤0.1dB
不均匀性( 整个光纤长度)
≤0.1dB
几何特性
芯径
50±2.5
um
芯不圆度
≤6.0
%
包层直径
125.0±2.0
um
包层不圆度
≤1.0
%
涂层直径
245±10
um
涂层/包层同心度误差
≤12.5
um
涂层不圆度
≤6.0
%
芯/包层同心度误差
≤1.5
um

Unilan® OF01系列室内光缆
Optofil® OF01 系列室内光缆

产品特性:
- 属松套型室内光缆, 具有很好的剥离效果。
- 护套层为低烟无卤材料, 护套与光纤之间有多股芳纶丝, 增加了光纤的强度。
- 可用作建筑物内的垂直主干光缆或光纤到桌面用的水平光缆
光学特性:
可选用不同光纤单独或混合成缆, 具体请参照常见产品订购信息
几何/机械特性:
中心套管直径:
3.0～4.0 mm
光纤包层直径:
125±1.0 um
允许拉伸力:
长期: 200 N
短期: 660 N
允许压扁力:
长期: 300 N/100 mm
短期: 1000N/100 mm
弯曲半径:
动态: 20 × D (光缆直径)
静态: 10 × D (光缆直径)
环境特性:
运输温度:
-20℃ -- +60℃
储存温度:
-20℃ -- +60℃
安装温度:
-05℃ -- +50℃
使用温度:
-20℃ -- +60℃
燃烧性能:
根据标准 IEC 60332-1
根据标准 IEC 60332-3C
应用标准:
YD/T 1258.4- , IEC 60794-1, ITU-T G.652- , ANSI-EIA/TIA-568.B3, ISO/IEC 11801- ed 2.0,
GB 50311- 等
线缆印字:
DATWYLER OPTOFIL INDOOR AAAAAA FR/LSOH BBB/125 METERAAAAAA------产品编号 BBB---------纤芯制式9、 50、 62.5

Unilan® OF03系列室外光缆
Optofil® OF03 松套层绞轻铠装室外光缆

产品特性:
- 具有很好的机械性能和温度特性; 松套管材料本身具有耐水解性能和高强度
- 管内填充特种油膏, 对光纤提供关键保护
- PE护套具有良好的抗紫外辐射性能
- 良好的抗压性和柔软性; 紧密光缆结构, 有效防止套管回缩
- 适用于架空, 适合管道方式安装
- 完全缆芯填充, 双面涂塑钢带(PSP)等确保光缆的防水性能
护套:
热塑材料内外护套, 防水充胶、 防紫外线、 防磨损护套, 波纹钢带折叠铠皮, 带有抗冲击的强力保护层
光学特性:
可选用不同光纤单独或混合成缆, 具体请参照常见产品订购信息
几何/机械特性:
允许拉伸力:
长期: 800～1000 N
短期: 1500～3000N
允许压扁力:
长期: 300 N/100 mm
短期: 1000N/100 mm
弯曲半径:
动态: 118～156 mm
静态: 236～312 mm
环境特性:
运输温度:
-20℃ -- +70℃
储存温度:
-40℃ -- +70℃
安装温度:
-15℃ -- +50℃
使用温度:
-40℃ -- +70℃
应用标准:
YD/T 901- , IEC 60794-1, ITU-T G.652- , ANSI-EIA/TIA-568.B3, ISO/IEC 11801- ed 2.0, GB 50311- 等
线缆印字:
DATWYLER OPTOFIL OUTDOOR AAAAAA PE BBB/125 METERAAAAAA------产品编号 BBB---------纤芯制式9、 50、 62.5

Unilan® OF04 系列室外光缆
Optofil® OF04 中心束管式轻铠装室外光缆

产品特性:
- 具有很好的机械性能和温度特性; 松套管材料本身具有耐水解性能和高强度
- 管内填充特种油膏, 对光纤提供关键保护
- PE护套具有良好的抗紫外辐射性能
- 平行钢丝结构保证光缆的拉伸强度; 防侧压能力强
- 直径小, 重量轻, 容易敷设
- 适合直埋/管道两种方式安装
- 双面涂塑刚带(PSP)提高抗透潮能力
- 能够提供较长的交货长度
护套:
热塑材料内外护套, 防水充胶、 防紫外线、 防磨损护套, 波纹钢带折叠铠皮, 带有抗冲击的强力保护层
光学特性:
可选用不同光纤单独或混合成缆, 具体请参照常见产品订购信息
几何/机械特性:
允许拉伸力:
长期: 600～1500 N
短期: 1500～3000N
允许压扁力:
长期: 300～1500N/100 mm
短期: 1000～3000N/100 mm
弯曲半径:
动态: 100～150 mm
静态: 200～300 mm
环境特性:
运输温度:
-20℃ -- +70℃
储存温度:
-40℃ -- +70℃
安装温度:
-15℃ -- +50℃
使用温度:
-40℃ -- +70℃
应用标准:
YD/T 901- , IEC 60794-1, ITU-T G.652- , ANSI-EIA/TIA-568.B3, ISO/IEC 11801- ed 2.0, GB 50311- 等
线缆印字:
DATWYLER OPTOFIL OUTDOOR AAAAAA PE BBB/125 METER AAAAAA------产品编号 BBB---------纤芯制式9、 50、 62.5
备注:
用于直埋或管道两种敷设方式光缆所用钢丝不同。请在订货时注明敷设方式
Unilan® OF05系列室内光缆
Optofil® OF05 室内布线光缆

产品特性:
- 具有很好的机械性能和温度特性
- 管内无填充油膏, 操作方便, 不容易污染施工场地
- 使用环保的LSOH 护套, 抗紫外辐射性能
- 重量轻, 柔软程度高, 容易敷设
光学特性:
可选用不同光纤单独或混合成缆, 具体请参照常见产品订购信息
几何/机械特性:
允许拉伸力:
长期: 200N
短期: 660N
允许压扁力:
长期: 300N/100 mm
短期: 1000N/100 mm
弯曲半径:
动态: 20×D (光缆直径)
静态: 10×D (光缆直径)
环境特性:
运输温度:
-20℃ -- +60℃
储存温度:
-20℃ -- +60℃
安装温度:
-05℃ -- +50℃
使用温度:
-20℃ -- +60℃
应用标准:
YD/T 1258.4- 室内光缆系列; IEC 60793-2-10 ( -11) , ANSI-EIA/TIA-568.B3, ISO/IEC 11801- ed 2.0, GB 50311- 等
线缆印字:
DATWYLER OPTOFIL OUTDOOR AAAAAA FR/LSOH BBB/125 METER AAAAAA------产品编号 BBB---------纤芯制式9、 50、 62.5

Unilan® OF06 系列室外光缆
Optofil® OF06 无金属玻璃纤维铠装防雷光缆 WBGGT

产品特性:
- 具有很好的机械特性和温度特性
- 具有良好的纵向防水性能
- PE护套具有很好的抗紫外辐射性能
- 玻璃纱周边加强, 具有良好的抗拉以及防鼠性能
- 最高能够达到144芯
- 该产品可做充水胶、 阻水沙、 阻水沙充胶
光学特性: 可选用不同光纤单独或混合成缆, 具体请参照常见产品订购信息
几何/机械特性:
光纤芯数
Max Fibers/Tube
光缆直径(mm) ± .5mm
光缆重量(kg/km) ± 5%
最大载荷(N)
最小安装半径(安装) (mm)
最小安装半径(操作) (mm)
最大压扁力(N/10cm)
4-12
6
10.6
90
4000
20xOD
10xOD

14-36
12
10.6-11.5
90-105
4000
20xOD
10xOD

38-72
12
11.5-13.7
105-145
4000
20xOD
10xOD

74-96
12
12.2-16.2
120-200
4000
20xOD
10xOD

98-144
12
13.7-16.3
145-205
4000
20xOD
10xOD

环境特性:
运输与存放:
-40℃ to +80℃
安装温度:
-10℃ to +70℃
操作温度:
-30℃ to +60℃
应用标准:
YD/T901- , IEC60794-1 -2, ITU-G.652( ), ANSI-EIA/TIA-568.B3, ISO/IEC 11801- ed 2.0, GB 50311- 等
线缆印字:
DATWYLER OPTICAL INDOOR AAAAAA PE BBB/125 METER AAAAAA是产品编号, BBB 是纤芯制式: 9、 50、 62.5
备注:
抗拉伸和防鼠咬对玻璃纤维要求不同, 请在采购时注明, 若不注明默认为普通室外光缆

Optofil®-ZGGFR-Safety / U-DQ(ZN)BH
可用于室内和室外的安全光缆
非金属, 阻水, 防啮齿动物
阻燃性能符合IEC 60332.1和IEC 60332.3C
系统线路完整性E30, 符合DIN 4102-12

产品特性:
- 无金属中心套管式安全光缆最多能够达到12芯
- 光缆护套和防火稳定元素确保光缆在850摄氏度的火场中能够继续保持正常传输180分钟( 线路完整性, 符合IEC 60331系列标准) , 而在最严格的系统线路完整性检测中依然能够超过30分钟/850摄氏度( 德国标准: DIN 4102-12)
产品应用:
- 同时具备阻燃、 耐火、 低烟、 无毒、 防鼠、 防水等特性, 同时满足阻燃和耐火两大系列的缆线防火标准, 在万一发生火灾时, 能够阻止火势蔓延、 同时能够继续传输信息, 能够满足消防、 广播系统的信息传输需求, 在数据中心中可用于灾难环境中的数据备份, 能广泛应用于隧道、 地铁、 银行、 保险公司、 大型工厂和网络主干等重要场合
- 室内、 室外应用特性使光缆能够被敷设在各种缆线平台、 墙内电线管和垂直井道之中, 并能够端接在光纤配线架上
- 应用标准: ANSI-EIA/TIA-568.B3, ISO/IEC 11801- ed 2.0, GB 50311- 等
光学特性: 能够具有各种不同的光学特性( 如: OM1、 OM2、 OM3、 OS2等等)
几何/机械特性:
温度范围:
储存 -25℃ 至 +70℃( IEC 60794-1-2 F1)
安装 -10℃ 至 +50℃
运行 -25℃ 至 +60℃
拉伸性能:
符合IEC 60794-1-2 E1
压扁性能:
符合IEC 60794-1-2 E3
重复弯曲:
符合IEC 60794-1-2 E6
扭转性能:
符合IEC 60794-1-2 E7
弯曲性能:
符合IEC 60794-1-2 E11
渗水性能:
符合IEC 60794-1-2 F5
通用特性:
印字示例:
DÄTWYLER OPTOFIL SAFETY 12E9 G.652D FR/LSOH C-no. 10865～～2480 m～～
无卤、 无腐蚀性气体
IEC 60754-1/-2, EN 50267-2-1/-2-2, VDE 0482-267-2-1/-2-2
阻燃
IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2
减弱火势蔓延(无火焰蔓延)
IEC 60332-3-24 Cat.C, EN 50266-2-3 Cat.C, VDE 0482-266-2-3 Cat.C
低烟
IIEC 61034-1/-2, EN 61034-1/-2 (EN 50268-1/-2), VDE 0482-1034-1/-2 (VDE 0482-268-1/-2)
线路完整性
FE180 IEC 60331, VDE 0472 part 814, EN 50200, EN 50362, VDE 0482-200, VDE 0482-362
系统线路完整性E30 *
DIN 4102第12部分( 与安装方法有关)

U-DQ(ZN)BH 1×m

fiber
Article No.
Article No.
Article No.
Article No.
Description

number
E9/125 G.652.D
G50/125 OM2
G50/125 OM3
G62.5/125 OM1
ZGGFR-Safety
1*4
4
187288
186363
190604
186638
ZGGFR-Safety
1*6
6
定制
186639
定制
190792
ZGGFR-Safety
1*8
8
定制
190621
定制
定制
ZGGFR-Safety
1*12
12
190719
187293
定制
187305

Unilan®-wbGGFR-Safety / U-DQ(ZN)BH
可用于室内和室外的安全光缆
非金属, 阻水, 防啮齿动物
阻燃性能符合IEC 60332.1和IEC 60332.3C
系统线路完整性E30, 符合DIN 4102-12

产品特性:
- 无金属中心套管式安全光缆最多能够达到12芯
- 光缆护套和防火稳定元素确保系统线路完整性能够达到30分钟
产品应用:
- 作为安全缆线, 能够应用于隧道、 地铁、 银行、 保险公司、 大型工厂和网络主干等场合
- 室内、 室外应用特性使光缆能够被敷设在各种缆线平台、 墙内电线管和垂直井道之中,
并能够端接在光纤配线架上
- 应用标准: ANSI-EIA/TIA-568.B3, ISO/IEC 11801- ed 2.0, GB 50311- 等
光学特性: 能够具有各种不同的光学特性( 如: OM1、 OM2、 OM3、 OS2等等)
几何/机械特性:
温度范围:
储存 -25℃ 至 +70℃( IEC 60794-1-2 F1)
安装 -10℃ 至 +50℃
运行 -25℃ 至 +60℃
拉伸性能:
符合IEC 60794-1-2 E1
压扁性能:
符合IEC 60794-1-2 E3
重复弯曲:
符合IEC 60794-1-2 E6
扭转性能:
符合IEC 60794-1-2 E7
弯曲性能:
符合IEC 60794-1-2 E11
渗水性能:
符合IEC 60794-1-2 F5
通用特性:
印字示例:
DÄTWYLER OPTOFIL SAFETY 60E9 G.652D FR/LSOH C-no. 10865 ~ ~ 2480 m ~ ~
无卤、 无腐蚀性气体
IEC 60754-1/-2, EN 50267-2-1/-2-2, VDE 0482-267-2-1/-2-2
阻燃
IEC 60332-1-2, EN 60332-1-2, VDE 0482-332-1-2
减弱火势蔓延(无火焰蔓延)
IEC 60332-3-24 Cat.C, EN 50266-2-3 Cat.C, VDE 0482-266-2-3 Cat.C
低烟
IIEC 61034-1/-2, EN 61034-1/-2 (EN 50268-1/-2), VDE 0482-1034-1/-2 (VDE 0482-268-1/-2)
线路完整性
IEC 60331, VDE 0472 part 814, EN 50200, EN 50362, VDE 0482-200, VDE 0482-362
系统线路完整性E30 *
DIN 4102第12部分( 与安装方法有关)
U-DQ(ZN)BH 1×m

fiber
Article No.
Article No.
Article No.
Article No.
Description

number
E9/125 G.652.D
G50/125 OM2
G50/125 OM3
G62.5/125 OM1
ZGGFR-Safety
2*12
24
190223
187294
187360
定制
ZGGFR-Safety
3*12
36
190224
定制
定制
定制
ZGGFR-Safety
4*12
48
190225
定制
191191
定制
ZGGFR-Safety
5*12
60
190226
定制
190605
定制

Unilan® 室内外通用光缆
Optoversal 室内/室外通用型光缆
阻燃等级符合IEC 60332.1和IEC 60332.3C

产品特性:
- 具有很好的机械性能和温度特性
- 非金属结构/适用于室内室外环境
- 特制光缆结构使施工简单
- 无卤素, 阻燃的FR/LSOH外护套
- 双色撕裂绳容易识别, 并能够轻松安全的拉开线缆护套
光学特性: 可选用不同光纤单独或混合成缆, 具体请参照常见产品订购信息
几何/机械特性:
允许拉伸力:
EN 60794-1-2 E1
允许压扁力:
EN 60794-1-2 E3
抗冲击力:
EN 60794-1-2 E4
重复弯曲:
EN 60794-1-2 E6
扭曲承受:
EN 60794-1-2 E7
弯曲半径:
EN 60794-1-2 E11
渗水特性:
EN 60794-1-2 F5
环境特性:
储存温度
-25℃ -- +70℃
安装温度
-10℃ -- +50℃
使用温度
-25℃ -- +60℃
应用标准:
ANSI-EIA/TIA-568.B3, ISO/IEC 11801- ed 2.0, GB 50311- 等
线缆印字:
Dätwyler Optoversal 48 E9 C-no. 10865 ~ ~ 4880 m ~ ~

常见产品订购信息
产品描述

芯数
产品编号
产品编号
产品编号

E9/125 G.652.D
G50/125 OM2
G50/125 OM3
Optoversal
1x6
6
190 204
186 459
On request
Optoversal
1x12
12
190 077
185 935
186 350
Optoversal
2x12
24
190 071
186 356
186 432
Optoversal
3x12
36
190 207
186 434
186 488
Optoversal
4x12
48
190 208
187 291
187 292
Optoversal
6x12
72
190 210
187 344
On request

Unilan® 室外光缆
Optofil® 室外型光缆 wbKWT HighP

产品特性:
- 具有很好的机械性能和温度特性
- 金属波纹管结构, 更好的保护光纤/适用于室外环境
- 特制光缆结构使施工简单
- 双色撕裂绳容易识别, 并能够轻松安全的拉开线缆护套
- HDPE外护套, 使得安装更为方便
光学特性: 可选用不同光纤单独或混合成缆, 具体请参照常见产品订购信息
几何/机械特性:
允许拉伸力:
EN 60794-1-2 E1
允许压扁力:
EN 60794-1-2 E3
抗冲击力:
EN 60794-1-2 E4
重复弯曲:
EN 60794-1-2 E6
扭曲承受:
EN 60794-1-2 E7
弯曲半径:
EN 60794-1-2 E11
渗水特性:
EN 60794-1-2 F5
环境特性:
储存温度
-40℃ -- +70℃
安装温度
-10℃ -- +50℃
使用温度
-40℃ -- +60℃
应用标准:
ANSI-EIA/TIA-568.B3, ISO/IEC 11801- ed 2.0, GB 50311- 等
线缆印字:
Datwyler Optofil 48 E9 WBKWT HighPK-NR.10861~ ~2445m~ ~

常见产品订购信息
产品描述

芯数
产品编号
产品编号
产品编号

E9/125 G.652.D
G50/125 OM2
G50/125 OM3
wbKWT5 HighP
2x12
24
190 184
180 761
On request
wbKWT6 HighP
4x12
48
On request
On request
On request
wbKWT7 HighP
5x12
60
186 590
On request
On request

Unilan® 光纤连接产品系列
光纤连接件
产品说明:
光纤连接头有常见产品的不同型号, 包括各种类型的ST、 SC、 FC、 LC, MTRJ接头, 等供你选择, 以满足你的需求。光纤接头的端面接触方式有PC、 UPC和APC型。光纤连接器中关键器件采用陶瓷接头, 制作精度高, 同轴度误差不高于0.5μm。
特点:
- 低插入损耗
- 低反射损耗
- 方便操作
- 环境适应性强
- 陶瓷芯
应用:
- 通讯
- 局域网
- 光纤到户
- 光纤传感器
- 测试仪器
应用标准:
ANSI-EIA/TIA-568.B3, GB 50311- , ISO/IEC 11801- ed 2.0
技术参数:
ITEM
Connector Parts
工作温度( Operating Temperature, ℃)
-40～+75
储存温度( Storage Temperature, ℃)
-50～+85
回波损耗( Return Loss) dB
PC
UPC
APC
≥45
≥50
≥60
* 型号规格参见常见产品订购信息

光纤适配器
产品说明:
光纤适配器有常见产品的不同型号, 以满足你的需求。其中包括ST、 SC、 FC、 LC、 MTRJ等供你选择。
产品特点:
- 低插入损耗
- 低反射损耗
- 方便操作
- 环境适应性强
产品应用:
- 通讯
- 局域网
- 光纤到户
- 光纤传感器
- 测试仪器
应用标准:
ANSI-EIA/TIA-568.B3, GB 50311- , ISO/IEC 11801- ed 2.0

技术参数:
ITEM
Adaptors
工作温度( Operating Temperature, ℃)
-40～+75
储存温度( Storage Temperature, ℃)
-50～+85
* 型号规格参见常见产品订购信息

光纤快速连接器

产品应用:
- 现场快速、 简单装配
- 减少了胶水固化和手工研磨的环节
- 能够直接应用于有线电视网、 通信网、 多媒体技术和FTTX应用中
应用标准:
ANSI-EIA/TIA-568.B3, GB 50311- , ISO/IEC 11801- ed 2.0
产品说明:
- 该连接头无需胶水, 内部的机械手柄
