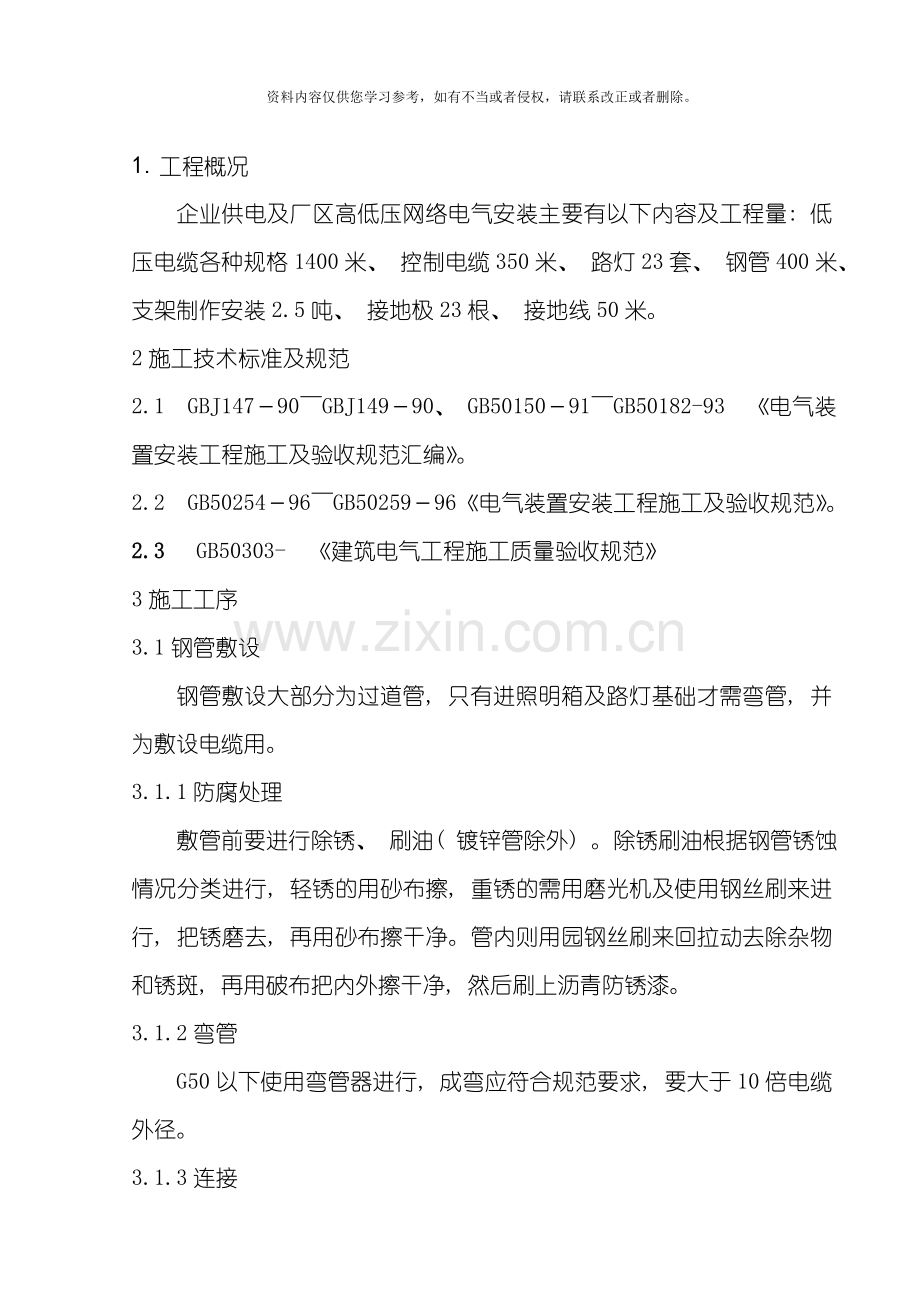

1. 工程概况
企业供电及厂区高低压网络电气安装主要有以下内容及工程量: 低压电缆各种规格1400米、 控制电缆350米、 路灯23套、 钢管400米、 支架制作安装2.5吨、 接地极23根、 接地线50米。
2施工技术标准及规范
2.1 GBJ147－90～GBJ149－90、 GB50150－91～GB50182-93《电气装置安装工程施工及验收规范汇编》。
2.2 GB50254－96～GB50259－96《电气装置安装工程施工及验收规范》。
2.3 GB50303- 《建筑电气工程施工质量验收规范》
3施工工序
3.1钢管敷设
钢管敷设大部分为过道管, 只有进照明箱及路灯基础才需弯管, 并为敷设电缆用。
3.1.1防腐处理
敷管前要进行除锈、 刷油( 镀锌管除外) 。除锈刷油根据钢管锈蚀情况分类进行, 轻锈的用砂布擦, 重锈的需用磨光机及使用钢丝刷来进行, 把锈磨去, 再用砂布擦干净。管内则用园钢丝刷来回拉动去除杂物和锈斑, 再用破布把内外擦干净, 然后刷上沥青防锈漆。
3.1.2弯管
G50以下使用弯管器进行, 成弯应符合规范要求, 要大于10倍电缆外径。
3.1.3连接
由于都是较大的钢管, 并为暗敷于地下, 故采用套管连接, 两管对正后, 点焊上, 然后把套管放正, 全部焊满即可。两端加温打出喇叭口, 加工后补刷沥青漆。
3.1.4敷设
暗配时在地面挖出沟来, 深度在0.7-1m, 把管敷好, 两端固定, 经隐蔽验收后填埋好即可。明配管单管时使用管卡, 多根时使用支架固定, 按规范规定的距离装设管子, 钻孔用塑料胀管和木螺丝固定管卡, 管卡及接头均为钢制。路灯管则在打路灯基础时敷设于基础内, 向电缆方向伸出一段。
3.2电缆敷设
3.2.1电缆支架加工及安装
平直钢材, 用气割或切割机下料, 用电焊焊接成支架, 除锈打焊、 割渣, 刷上沥青漆, 焊接到预埋件上, 要求横平竖直, 然后焊接接地连线, 最后打焊渣, 补刷沥青漆。
3.2.3电缆敷设
本工程所用动力电缆, 施放前电缆需测电缆绝缘。架设电缆盘, 按电缆的编号及型号进行施放, 放完一根后, 在桥架内的电缆要摆好, 两头要放到位, 然后挂上电缆标志牌, 再垂直段或电缆支架处需用绑线或扎带把电缆固定好。逐根施放, 直到全部放完。直埋电缆时先把电缆沟挖好, 深度要求-0.8m, 过道处或与管道交叉处需先埋好保护管, 保护管为钢管, 敷设要求同钢管暗配, 只需两端打出喇叭口, 然后在沟内铺一层砂, 再放电缆, 再铺砂, 直至把电缆盖住, 上面再盖红砖保护, 最后经隐蔽检查, 做好记录后回填埋好。
3.2.4电缆头制作
本工程为全塑电缆, 故电缆头为干包式。
3.2.4.1 16平方毫米以下的动力电缆剥皮把芯线分开后, 用塑料带加塑料粘带包缠好分支处即可, 多股导线端部压上接线端子。
3.2.4.2 25平方毫米以上的动力电缆, 终端头制作按CD168标准图集进行。固定电缆后量取电缆头尺寸, 剥切护套, 有钢带先切除钢带, 焊上接地线。高压电缆包缠自粘性橡胶带填充, 低压的则用用塑料带填充, 然后套入电缆手套, 再用橡胶粘带或塑料带( 或粘带) 包缠防潮锥。10KV的尚需包出应力锥, 量取接线长度后, 多余的锯去, 然后压接接线端子, 在接线端子根部再包一个小防潮锥即可。
3.2.4.3 控制电缆头制作
量好尺寸固定电缆后, 剥切护套, 然后包缠塑料带, 套上控缆头套即可。
3.3灯具安装
按灯具底座尺寸及要求浇灌砼基础, 并埋好地脚螺栓。组装灯具, 并配好线。用吊车起吊灯具及灯架, 调垂直度固定在基础地脚螺栓上。安装镇流器,电缆穿进后做电缆头并接线。
3.4接地线安装
本工程接地用于路灯接地, 先挖接地沟, 要求深度0.7m。把加工好的接地极垂直打进地里, 然后敷上接地线, 接头处焊接要符合规范要求, 焊接处要打掉焊渣, 补刷防腐漆, 最后经隐蔽验收, 填好记录再回填。
4主要资源供应计划
劳动力需用计划( 见表2)
表2
序 号
工 种
等 级
人 数
1
电工
持证
10人
2
电焊工
持证
1人
3
气焊工
持证
1人
4
电调工
持证
1人
5
普工

15人
合 计
28人
5保证质量的技术组织措施
5.1所有施工人员应熟悉图纸, 掌握施工及验收规范和有关标准, 真正做到按图纸施工按规范要求施工。施工员及施工小组配备施工及验收规范和标准图集, 使之能随时对照执行。
5.2做好工程的技术交底工作, 使操作者心中有数, 真正做到按程序和施工方案要求施工, 关键的地方更要引起重视。
5.3材料、 设备、 原器件安装前要进行认真检查, 合格的才能使用和安装。不合格的及时提出, 要求有关部门处理和调换, 不得勉强使用。
5.4分项工程完工后要认真进行检查, 及时填写自检记录及安装记录、 调试记录。有关人员要进行复查, 然后认真填写质量评定表及质量报表。
5.5隐蔽工程施工完毕后, 要填写隐蔽工程记录, 并请监理工程师检查、 验收、 签字。
5.6试验所需仪表、 设备, 必须使用合格的, 经校验准确、 在校验期内的。调整、 试验要认真按规程操作, 并及时如实填写试验记录。
6保证安全的技术组织措施
6.1 电气设备的金属外壳应采用接地或接零保护。
6.2 电气设备必须由专职电工或在其指导下进行安装。
6.3 电气装置遇到跳闸时, 不得强行合闸, 应查明原因, 排除故障后再合闸。
6.4发生人身触电时, 应立即切断电源, 然后对触电者作紧急救护。严禁在未切断电源之前与触电者接触。
6.5严禁带电作业或采用预约停送电时间的方式进行电气检修。检修电气设备前必须切断电源并在电源开关上挂”禁止合闸有人工作”的警告牌。警告牌的挂、 取应有专人负责。
6.6变压器投入或者退出运行时, 应遵守下列操作程序: 先投入变压器高压侧隔离开关, 然后投入高压侧断路器, 向变压器供电; 再投入低压侧进线开关向低压母线供电。退出时顺序相反。
6.7临时电源和携带式手持电动工具或在高温施工地区使用的电气设备, 应装设漏电保护装置, 保护装置应完整无损, 动作灵敏。使用前, 必须按”试验”按钮合格后方可运行。
7电气安装进度计划( 见附表1)
