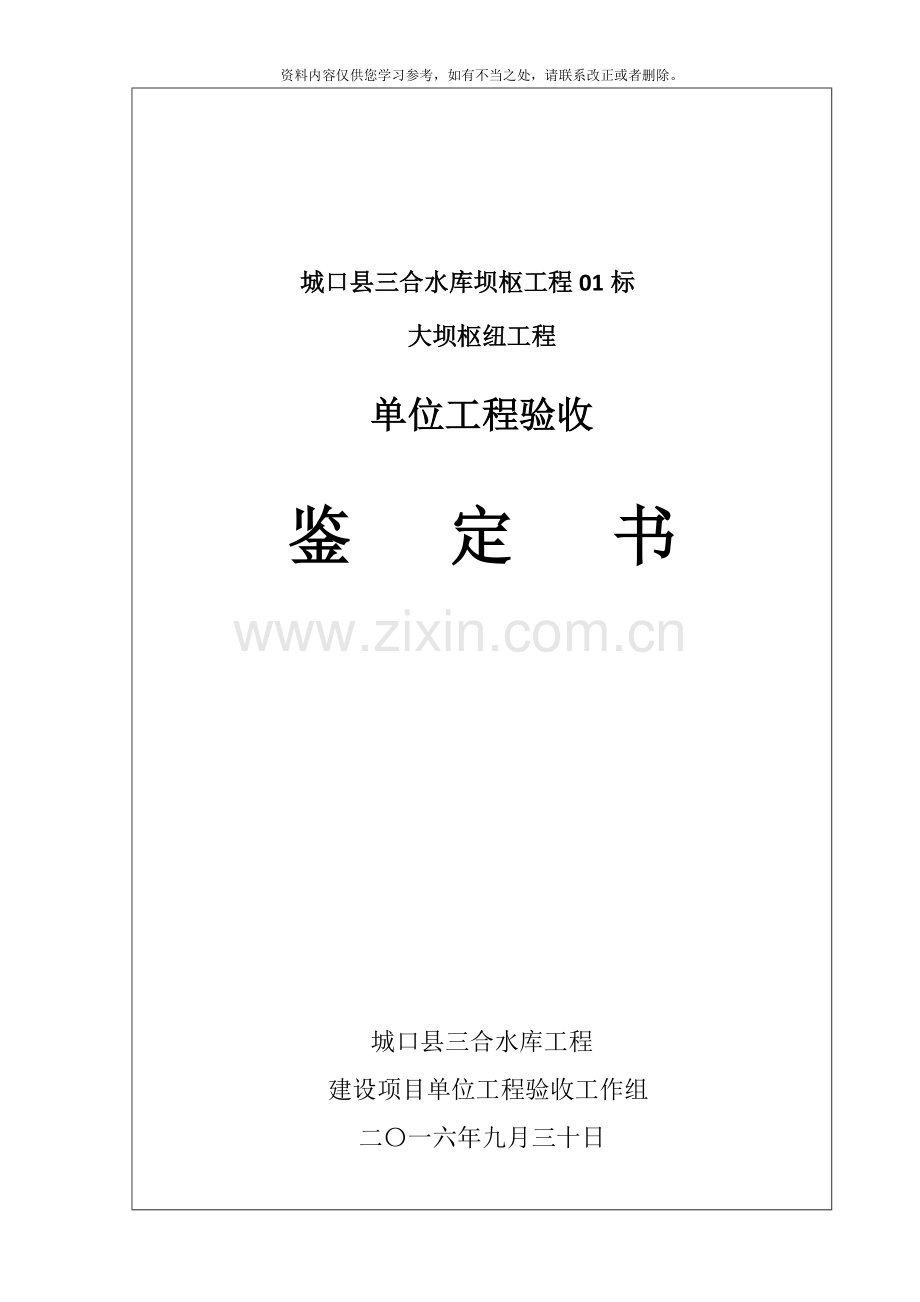

城口县三合水库坝枢工程01标
大坝枢纽工程
单位工程验收

鉴 定 书

城口县三合水库工程
建设项目单位工程验收工作组
二〇一六年九月三十日

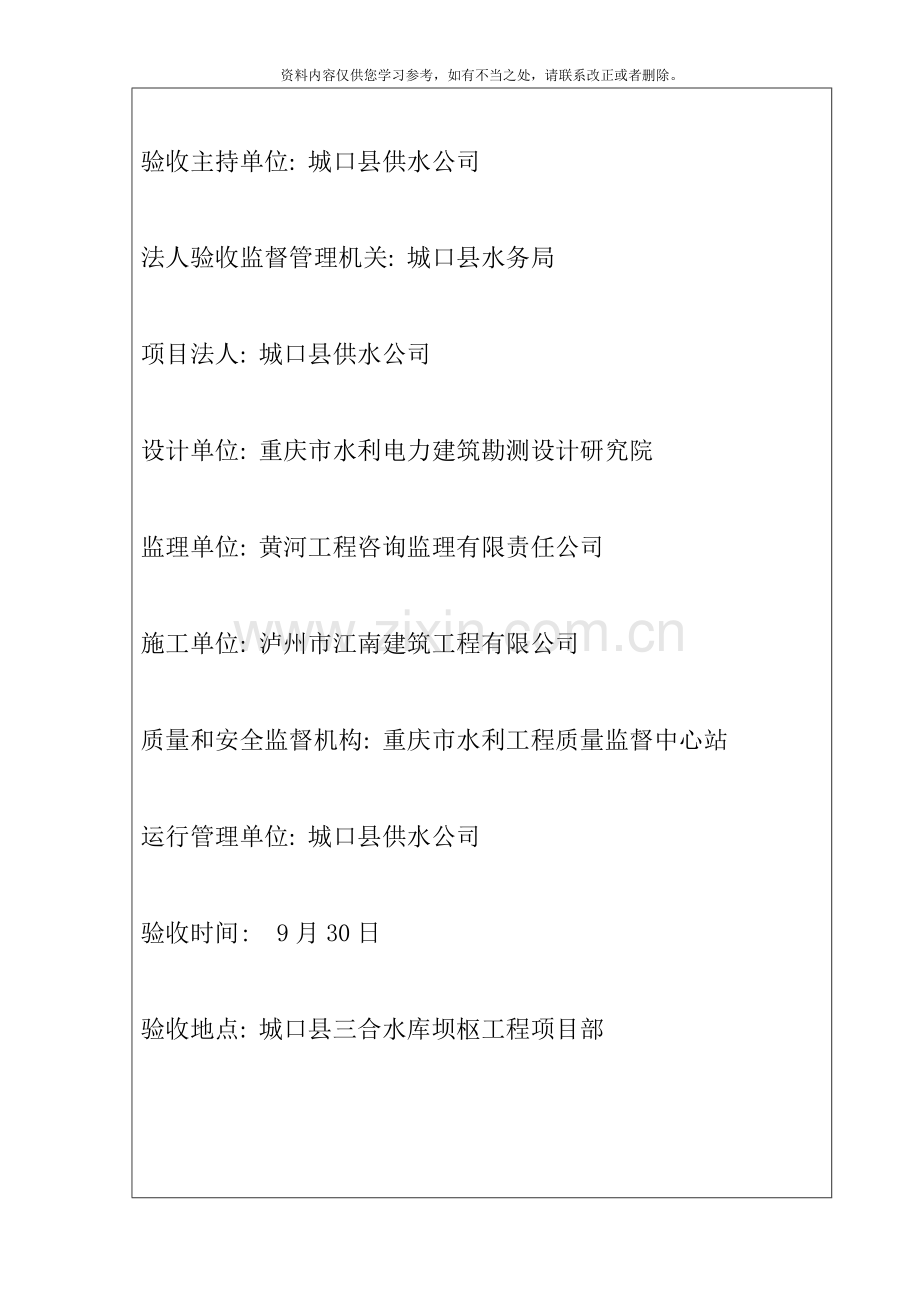

验收主持单位: 城口县供水公司

法人验收监督管理机关: 城口县水务局

项目法人: 城口县供水公司

设计单位: 重庆市水利电力建筑勘测设计研究院

监理单位: 黄河工程咨询监理有限责任公司

施工单位: 泸州市江南建筑工程有限公司

质量和安全监督机构: 重庆市水利工程质量监督中心站

运行管理单位: 城口县供水公司

验收时间: 9月30日

验收地点: 城口县三合水库坝枢工程项目部

前 言
依据《水利水电建设工程验收规程》SL223- 、 城口县三合水库工程施工图纸。 9月30日, 由城口县供水公司主持, 城口县三合水库工程大坝枢纽工程单位工程进行验收。验收工作组由城口县供水公司、 黄河工程咨询监理有限责任公司、 重庆市水利电力建筑勘测设计研究院、 城口县水务局、 泸州市江南建筑工程有限公司等单位代表及有关专家组成, 重庆市水利工程质量监督中心站列席了验收会议。
验收工作组分别听取了施工单位对工程建设和分部工程质量评定情况的汇报; 分工程现场检查和资料检查两个小组, 分别对完成工程质量、 外观情况进行了检查, 审查了工程档案资料; 评定了单位工程质量等级, 对有关遗留问题提出了处理意见, 并讨论经过了《城口县三合水库坝枢工程01标大坝枢纽工程单位工程验收鉴定书》。

一、 单位工程概况
( 一) 单位工程名称及位置
单位工程名称; 城口县三合水库坝枢工程01标大坝枢纽单位工程
单位工程位置: 城口县复兴街道红坪村万年仓。
(二)单位工程主要建设内容
1、 工程概况
三合水库工程为沱溪河流域开发的以拓展区供水为主,兼有利用跌水发电等综合利用效益旳小[1]型水利工程, 采用有压引水开发方式。坝址位于城口县复兴街道办红坪村万年仓,距城口县城约10km。
该大坝为埋石混凝土重力坝, 最大坝高47.5m, 坝顶表孔泄洪, 水库总库容192万m3。三合水库坝枢工程主要建筑物包括挡( 泄) 水建筑物、 埋石混凝土重力坝工程、 下游消力池工程、 施工导流工程、 上坝公路等。
三合水库工程为沱溪河流域开发的以拓展区供水为主,兼有利用跌水发电等综合利用效益旳小[1]型水利工程, 采用有压引水开发方式。坝址控制流域面积14.6km2,多年平均流量0.392m3/s,多年平均年径流量1236万m3。该坝坝址位于城口县复兴街道办红坪村万年仓,距城口县城约10km。
2、 单位工程的主要建设内容
本工程的主要项目包括: 埋石混凝土大坝工程、 下游消力池工程、 施工导流工程、 导流洞封堵工程等。
枢纽工程主要由埋石混凝土重力坝、 坝身泄水表孔、 下游消力池工程组成。挡水建筑物为埋石混凝土重力坝, 为3级建筑物, 重力坝中心线顺河床布置。最低建基面高程1067.5m, 坝顶高程1115m, 最大坝高47.5m。坝长63.5m, 设横缝分为4个坝段。坝体内设灌浆廊道、 排水廊道。坝体外消力池工程、 交通桥等。
泄水建筑物布置于坝下游河床坝段, 由3个溢流表孔组成, 孔口尺寸为4m×4m, 每孔设闸门控制, 由启闭机启闭。溢流堰采用WES堰面曲线, 堰顶高程1110m。设计下泄流量为161m3/s。
下游消力池C25砼底板底高程为1067.5,消力池C25砼底板面高程为1069.5,砼底厚2m,C20边墙高程1075.6m,消力池长度为29m,宽同溢流面17m。
7月12日受滑坡地质灾害后。本次整治对滑坡堆积体拟采用就地回填支挡加固处理, 消力池底板建基面高程由原来1067.5m变1075.0m。消力池边墙顶高程由原1075.6m抬高为1084.0m。消力池及泄洪右侧边墙结合滑坡整治设计, 采用衡重式挡墙, 墙高9m, 泄洪075-253.70为仰斜式挡墙, 墙高4.8m,4.5m,泄洪明渠下游河床两级消力为重力式挡墙, 墙高6m。底板采用C20钢筋砼厚分别为2.0m,1.2m,0.8m。
施工导流洞泄洪流被滑坡回填区阻断, 因此需对回填区下部导流洞相应延长, 延长段采用钢筋砼箱涵, 顺原天然河道右岸向下游延伸。箱涵出口位于石拱桥下游11m处。导流箱涵总长202.0m,进口高程1071.3m,出口高程1057.83m,采用C30钢筋砼衬砌, 断面采用矩形, 净高2.8,衬砌壁厚0.5m。
( 三) 单位工程建设过程
1、 工程开工、 完工时间
工程开工日期: 12月20日;
工程完工日期: 6月23日。
2、 施工过程
施工流程包括: 导流隧洞、 坝肩开挖、 采石场开采→上下游围堰及施工、 坝基开挖→建基面验收→坝基固结灌浆→坝体浇筑→灌浆排水廊道设置→帷幕灌浆坝肩固结灌浆→溢流堰面、 桥非溢流坝段→启闭平台及启闭机安装→导流洞封堵→大坝蓄水→工程验收。
2.1、 总体施工程序
2.1.1 、 总体施工程序
在进场后, 立即进行临建设施的修建, 同时进行测量控制点的复测工作。在测量控制点的复测工作完成后, 随即着手进行导流隧洞、 坝肩土石方开挖施工。为加快施工进度, 坝肩开挖分左右岸两个工作面同时作业, 导流隧洞分进出口同时开挖。导流洞开挖等施工完成后, 随即进行河床截流, 并进行围堰的施工。当左右坝肩开挖至河床高程时即安排基坑排水工作, 然后进行坝基开挖施工。
当左右坝肩开挖至河床高程前, 其附属设施包括砂石料场、 拌和系统、 钢筋木材加工场的建设已基本完成, 具备生产条件。
大坝基坑开挖完成经验收合格后, 随即投入混凝土的浇筑施工工作。为了减少固结灌浆的钻孔长度和缩短固结灌浆所占的时间, 首先在大坝见基面上钻孔, 经过在混凝土垫层中预埋管, 再进行固结灌浆。固结灌浆完成后, 继续进行混凝土的浇筑施工。当灌浆廊道完成混凝土达到规范要求的最低强度后, 进行帷幕灌浆。灌浆廊道高程以下接缝灌浆安排在汛期前进行, 灌浆廊道高程以上的接缝灌浆安排在大坝达到坝顶高程后进行。
1、 岸坡清基
岸坡清基施工程序: 施工准备→形成施工道路→原地形测量、 断面测量→测量放线→推土机及挖装机械人工配合进行清基作业, 挖除土方及其它清基物→石方爆破开挖→手风钻进行基岩面修整→检查验收→质量评定
2、 河床基础开挖
河床清基施工程序: 截流→形成施工道路→测量放线→挖排水沟和集水井→施工排水→挖掘机挖除河床冲洪积层→施工排水→石方爆破开挖→手风钻进行基岩面修整→检查验收→质量评定
岸坡清基主要由两台CAT330挖掘机分别自上而下进行, 边角部位和陡峭部分采用人工清挖, 然后用推土机集中, 装载机装自卸汽车装运至指定弃碴场。石方部分的平顺修整, 工作量大的部分, 采用手风钻或潜孔钻打眼, 单孔小药量爆破。清基工程从上而下一次全部清除。按设计要求坝基开挖爆破时要使开挖线以内建基面的岩石保持尽可能的完好状态。尽量避免出现松动或产生爆破裂隙。出碴道路由挖掘机边开挖边辅以推土机开成。清基道路根据现场情况, 在适当位置开口与开挖台阶联接。分台阶自上而下分层开挖。
3、 坝体及其它主体混凝土浇筑
经过生产性试验确定大坝浇筑参数和工艺措施, 施工中严格按试验确定的混凝土配合比进行混凝土的拌制。为提高工作效率, 减少干扰, 坝面浇筑采取分层流水作业法组织施工, 在多个浇筑面段内依次完成混凝土浇筑的各道工序, 各工作面之间设置标志, 并保持均衡上升。
混凝土坝的浇筑, 混凝土的运输采用输送泵; 混凝土从拌和站直接运输至仓面, 人工铺摊。埋石混凝土施工, 块石料由25t汽车运至河床下游右侧塔机安全活动半径内, 吊运至仓内, 人工配合平仓。其它普通混凝土均采用输送泵至仓内, 埋石人工及挖掘机配合入仓。
二、 验收范围
本次单位工程验收范围主要包括基础开挖与处理、 灌浆及排水工程、 大坝主体砼工程、 坝顶工程、 消能防冲工程、 金属结构安装及及启闭机安装、 观测设施。
三、 单位工程完成情况和完成的主要工程量
1、 单位工程完成情况
根据建设要求, 泸州江南建筑工程有限公司承建项目均已按设计图纸要求全部完成。
2、 完成的主要工程量
完成覆盖层开挖8152.17m3; 石方明挖26679.68m3; 砂砾石开挖1990m3; 石方洞挖 .23m3; 混凝土53342.57m3;
砼四脚体抛投和备防1.4万m3; 散抛石0.77万 m3; 干砌石护坡0.64万m3; 土工格栅土枕1.08万 m3; 备防石0.13万m3。
四、 单位工程质量评定
( 一) 分部工程质量评定
工程共10个分部工程, 分部工程验收工作组评定全部合格, 其中0个优良分部工程, 优良率 0%。
( 二) 工程外观质量评定
单位工程验收工作组现场检查, 外观工程质量评定组现场打分, 应得75分, 实得58分, 得分率77.3%。
( 三) 工程质量检测情况
本工程建设中, 监理单位全程跟踪检测, 对高程、 宽度、 坡比、 厚度、 断面尺寸等均进行了检测, 符合设计要求和施工规范规定。
共计八个分部工程474个单元优良单元124个优良率26.16%, 均满足设计要求。
( 四) 单位工程质量等级评定意见
经过单位工程验收工作组对工程施工现场和施工资料的检查验收, 该单位工程质量等级核定为: 合格
五、 分部工程验收遗留问题处理情况
无
六、 运行准备情况
运行管理单位已对工程运行做了充分准备, 工作已就绪, 具备运行条件。
七、 存在的主要问题及处理意见
无
八、 意见和建议
无
九、 结论
大坝枢纽工程经建设单位、 设计单位、 监理单位、 质量监督单位、 施工单位等单位专业人员组成的单位工程验收工作组, 对现场检查和施工资料的检查, 得出的验收结论为:
( 一) 现场工程任务均已完成, 满足验收条件。
( 二) 施工过程及质量检测均满足设计要求和施工规范规定。
( 三) 施工资料齐全。
( 四) 同意进行单位工程验收。
( 五) 同意移交运行管理单位运行。
单位工程经过验收, 质量等级核定为: 合格
十、 保留意见

保留意见人: ( 签名)
年 月 日

十一、 单位工程验收工作组成员签字表
工程名称:
工作组
姓 名
工作单位
职 务
职 称
签 名
备 注
技术顾问

组 长

副组长

成

员
