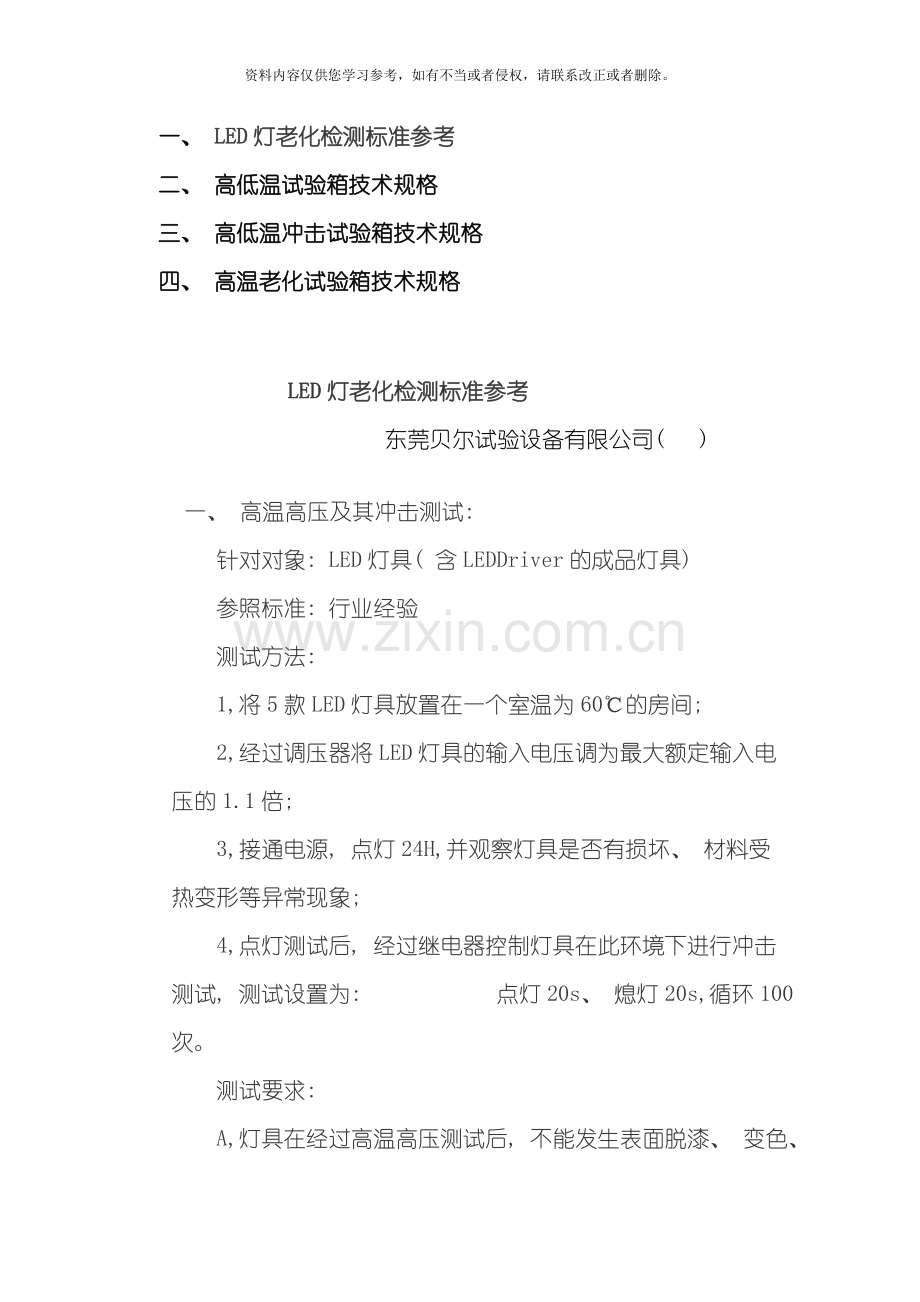

一、 LED灯老化检测标准参考
二、 高低温试验箱技术规格
三、 高低温冲击试验箱技术规格
四、 高温老化试验箱技术规格

LED灯老化检测标准参考
东莞贝尔试验设备有限公司( )

一、 高温高压及其冲击测试:
　　针对对象: LED灯具( 含LEDDriver的成品灯具)
　　参照标准: 行业经验
　　测试方法:
　　1,将5款LED灯具放置在一个室温为60℃的房间;
　　2,经过调压器将LED灯具的输入电压调为最大额定输入电压的1.1倍;
　　3,接通电源, 点灯24H,并观察灯具是否有损坏、 材料受热变形等异常现象;
　　4,点灯测试后, 经过继电器控制灯具在此环境下进行冲击测试, 测试设置为:       点灯20s、 熄灯20s,循环100次。
　　测试要求:
　　A,灯具在经过高温高压测试后, 不能发生表面脱漆、 变色、 开裂、 材料变形  等异常现象;
　　B,灯具在经过冲击测试后, 不能发生漏电、 点灯不亮等电气异常现象。

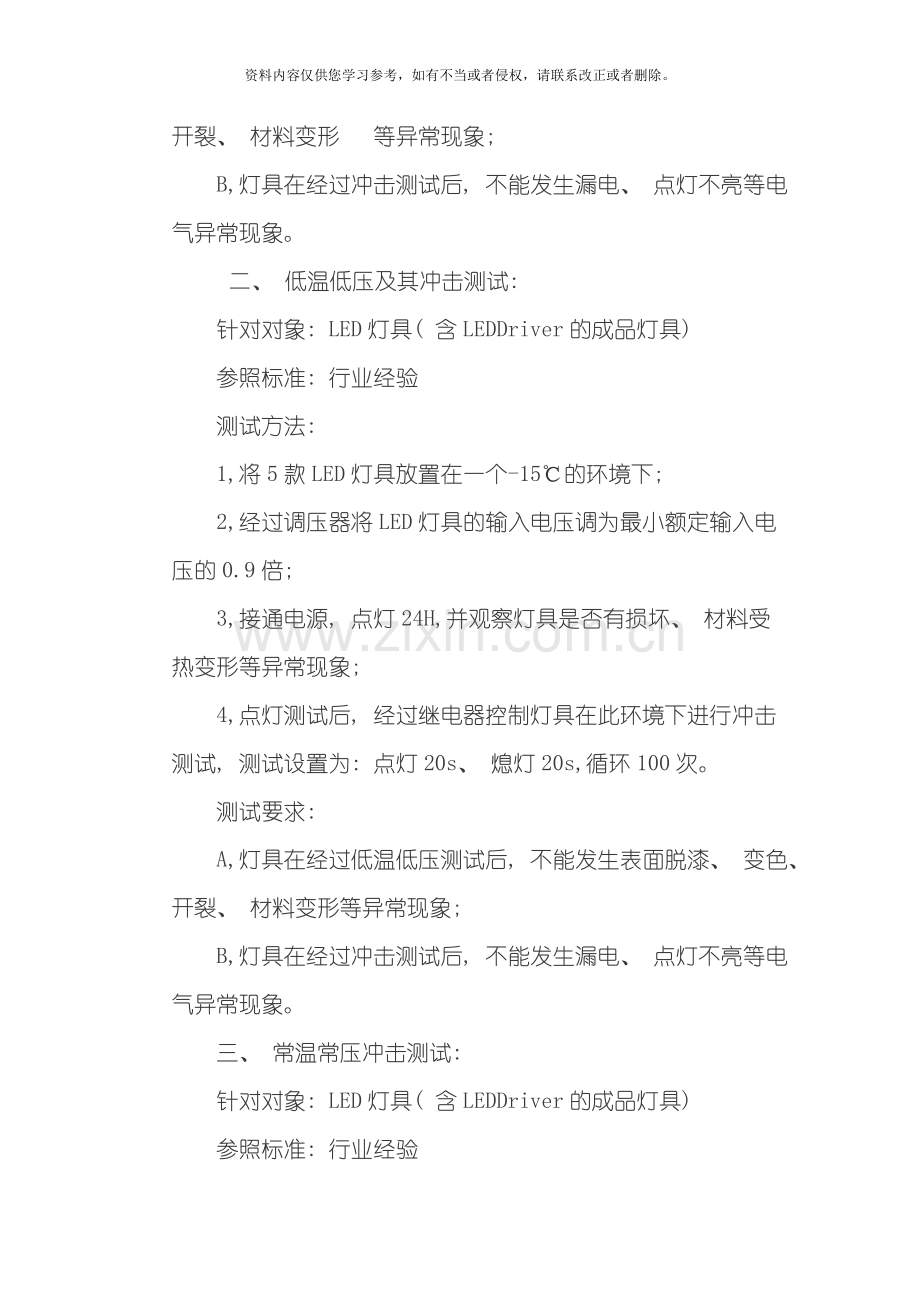

　　二、 低温低压及其冲击测试:
　　针对对象: LED灯具( 含LEDDriver的成品灯具)
　　参照标准: 行业经验
　　测试方法:
　　1,将5款LED灯具放置在一个-15℃的环境下;
　　2,经过调压器将LED灯具的输入电压调为最小额定输入电压的0.9倍;
　　3,接通电源, 点灯24H,并观察灯具是否有损坏、 材料受热变形等异常现象;
　　4,点灯测试后, 经过继电器控制灯具在此环境下进行冲击测试, 测试设置为: 点灯20s、 熄灯20s,循环100次。
　　测试要求:
　　A,灯具在经过低温低压测试后, 不能发生表面脱漆、 变色、 开裂、 材料变形等异常现象;
　　B,灯具在经过冲击测试后, 不能发生漏电、 点灯不亮等电气异常现象。
　　三、 常温常压冲击测试:
　　针对对象: LED灯具( 含LEDDriver的成品灯具)
　　参照标准: 行业经验
　　测试方法:
　　1,将5款LED灯具放置在一个室温为25℃的环境下;
　　2,按LED灯具的额定输入电压接通电源点灯;
　　3,经过继电器控制灯具在常温常压下进行冲击测试, 测试设置为: 点灯30s、 熄灯30s,循环10000次。
　　测试要求:
　　A,灯具在经过常温常压冲击测试后, 不能发生漏电、 点灯不亮等电气异常现象。
　　四、 温度循环测试:
　　针对对象: LED灯具( 含LEDDriver的成品灯具)
　　参照标准: 行业经验
　　测试方法:
　　1,将5款LED灯具放置在一个测试箱, 测试箱的温度能够调节温度变化速率;
　　2,按LED灯具的额定输入电压接通电源点灯;
　　3,测试箱的温度变化范围设置为从-10℃到50℃, 温变速率为: 大于1℃/min,但小于5℃/min;
　　4,测试箱在高温和低温各保持0.5H,循环8次。
　　测试要求:
　　A,灯具在经过温度循环测试后, 不能发生漏电、 点灯不亮等电气异常现象。
　　五、 恒定湿热测试:
　　针对对象: LED灯具( 含LEDDriver的成品灯具)
　　参照标准: 行业经验
　　测试方法:
　　1,将5款LED灯具放置在一个恒温恒湿箱, 恒温恒湿箱的设置为相对湿度95%,温度为45℃;
　　2,按LED灯具的额定输入电压接通电源点灯48H;
　　3,将样品取出后擦干表面水珠, 放在正常大气压和常温下恢复2H后进行检查。
　　测试要求:
    1,外观无锈蚀、 裂痕或其它机械损伤;
　　2,灯具不能发生漏电、 点灯不亮等电气异常现象。
　　六、 振动测试:
　　针对对象: LED灯具( 含LEDDriver的成品灯具)
　　参照标准: 行业经验
　　测试方法:
　　1,将5款LED灯具样品包装好放置在振动测试台上;
　　2,将振动测试仪的振动速度设为300转/分钟, 振幅设为2.54厘米, 启动振动仪;
　　3,将灯具按以上方法在上下、 左右、 前后三个方向上分别测试30分钟。
　　测试要求:
　　A,灯具在经过振动测试后, 不能发生零件脱落、 结构损坏、 点灯不亮等异常现象。
　　七、 寿命测试:
　　针对对象: LED灯具( 含LEDDriver的成品灯具)
　　参照标准: 行业经验
　　测试方法:
　　1,将5款LED灯具在室温25℃的环境下, 按额定输入进行初始光通、 功率、 色温等参数的测试;
　　2,初始测试完成后, 将这些样品放置在一个室温为25℃的环境下, 按额定输入电压接通电源点灯;
　　3,前三个月, 每隔10天对这些样品进行一次和初始测试同等环境、 同样条件的测试, 将测试的光通、 功率、 色温等记录下来并和初始参数进行对比;
　　4,测试进行到三个月之后, 则调整测试间隔为每月进行一次参数测试, 记录数据并和初始值对比;
　　测试要求:
　　1,灯具在寿命测试中, 当光通衰减为其初始光通的70%的时间, 则为该样品的寿命, 经过所有样品的寿命的平均值计算可得出该LED灯具的平均寿命;
　　2,LED样品在测试过程中出现点灯不亮的现象, 则为其绝对寿命时间

高低温湿热循环试验箱技术规格
一、 产品用途:
1.本机提供高温高湿等不同的环境, 以比较橡胶、 塑料测试前后的材质变化及强力的减衰程度; 本机亦可模拟货柜环境, 以检测橡胶、 塑料在高温高湿下, 褪色、 收缩的情形, 本机专门试验各种材料耐热, 耐寒, 耐湿的性能。
2.恒温恒湿箱又名环境试验机, 试验各种材料耐热、 耐寒、 耐干、 耐湿性能。适合电子、 电器、 食品、 车辆、 金属、 化学、 建材等工厂之用。
二、 满足标准:
性能指标符合GB5170、 2、 3、 5、 6-95《电工电子产品环境试验设备基本参数检定方法低温、 高温、 恒定湿热、 交变湿热试验设备》的要求
电工电子产品基本环境试验规程 试验A: 低温试验方法GB 2423.1-89 (IEC68-2-1)
电工电子产品基本环境试验规程 试验B: 高温试验方法GB 2423.2-89 (IEC68-2-2)
电工电子产品基本环境试验规程 试验Ca: 恒定湿热试验方法GB/T 2423.3-93( IEC68-2-3)
电工电子产品基本环境试验规程 试验Da: 交变湿热试验方法GB/T423.4-93(IEC68-2-30)
GJB150.3(ML-STD0-810D)高温试验方法
GJB150.4(MIL-STD-810D)低温试验方法
GJB150.9-1986《军用设备环境试验方法: 湿热试验》
GJB4.5-1983《船舶电子设备环境试验恒定湿热试验》
GJB4.6-1983《船舶电子设备环境试验交变湿热试验》
GJB367.2-1987《军用通信设备通用技术条件环境试验方法》411 湿热试验
GJB360.8-87(MIL-STD-202f)高温寿命试验
GB/T5170.2-96《温度试验设备》
GB/T5170.5-96《湿热试验设备》
GB10592-93《高、 低温试验箱技术条件》
GB10586-93《湿热试验箱技术条件》
三、 控制方式与特色: 平衡调温控制系统(BTHC), 以P.I.D.方式控制SSR, 使系统之加热加湿量等于湿热损耗量, 故能长期稳定的使用。
三、 性能: 指气冷式在室温20℃, 空载时
1. 型号规格: BE-TH-80|150|225|408|800|1000M8( 客户自选)
2. 温度范围: 0℃～+150℃
-20℃～+150℃
-40℃～+150℃
-70℃～+150℃( 客户自选)
3. 温度波动度: ±0.5℃
4. 温度均匀度: ±1.5℃
5. 升温时间: 平均3℃/min(非线性空载时)
6. 降温时间: 平均1℃/min(非线性空载时)
7. 湿度范围: 20%～98%R.H.
8. 湿度波动度: ±2.0%R.H.
9. 湿度均匀度: ±3%R.H.
10. 内箱尺寸: 80升: 400 X 500 X 400( mm) 150升: 500 X 600 X 500( mm)
225升: 500 X 750 X 600( mm) 408升: 600 X 850 X 800( mm)
800升: 1000 X 1000 X 800( mm) 1000升: 1000 X 1000 X 1000( mm)
11. 外箱尺寸: 按规格而定
12. 温湿度控制器: 原装韩国进口TEMI880触摸式可编程温湿度控制器;
13. 支 物 架: 2个( 304不锈钢冲孔支物架)
14. 测试纱布: 1包( 5片/包)
15. 使用电源: AC 1ψ 3W 220V 50HZ
16. 总 功 率: 4.5KW
17. 温湿度控制范围:

二、 结构设计:
2.1.内箱材质: 镜面不锈钢板(SUS #304 1.0mm厚) ;
2.2.外箱材质: 纱面不锈钢(1.0mm厚);
2.3.同温层结构设计: 有效避免箱体顶部凝结;
2.4.保温层: 保温绝缘层( 硬质Polyurethane发泡+玻璃棉, 10MM厚) ;
2.5.箱门: 单片门, 单窗口, 左开。平面嵌入式把手, 后钮:SUS #304。双道隔热气密迫紧, 有效隔绝箱体内外热交换;
2.6.观测视窗: 三层真空玻璃, 便于观察试品使用。尺寸: 220x280x40mm;
2.7.窗口防汗设计: 电热装置, 防止水气凝结;
2.8.照明设计: 高亮度视窗照明灯, 便于观察试品;
2.9.测试孔: 机体左侧ψ50mm 附不锈钢孔盖1只,硅胶塞头1只;
2.11.箱内置物架: 不锈钢SUS #304方型冲孔钢板置物架2片及轨道2组( 调整间距) ;
2.12.机台滑轮: 方便移动与强力螺栓配套使用
三、 温湿度电热循环系统:
3.01.加热系统: 鳍片散热管形不锈钢电热器;
3.02.加湿器: UL形不锈钢电镀加热器( 具有蒸发快、 加湿快的特点) ;
3.03.循环系统: 特殊防潮兼散热设计, 不锈钢加长轴心循环马达, 配耐高、 低温铝合金多翼式扇叶;
3.04.导风板设计: 可上、 下、 左、 右调整, 以保证温、 湿度均匀分布;
3.05.控制方式: 平衡调温控制系统(BTHC), 以P.I.D.方式控制SSR, 使系统之加热加湿量等于湿热损耗量, 故能长期稳定的使用。
四、 湿度补给水系统:
4.01.供水装置: 隐藏式水箱供水( 常见) ;
4.02.废水派放系统: 冷凝后的废水经过专用管道排放到箱体之外;
五、 冷冻系统:
5.01.冷冻系统: 欧美高效率省电型超低温冷冻系统( 风冷式散热方式) ;
5.02.冷热交换系统: 超高效率SWEP冷媒冷热交换设计( 环保冷媒R404A) ;
5.03.发热负载调节: 自动调整冷媒流量, 有效带走发热负载散发的热量;
5.04.冷凝器: 鳍片式附散热马达;
5.05.蒸发器: 鳍片式多段式自动负载容量调整;
5.06.其它附件: 干燥剂,冷媒流量窗口, 修理阀;
5.07.膨胀系统: 容量控制之冷冻系统。
六、 控制系统:
6.1控制器: TEMI880彩色触摸式智能可程序温湿度控制器

( 1) 简介:
韩国, 中英文液晶显示LCD触摸式面板, 画面对谈式输入数据, 温湿度同时可程控,背光灯17段可调, 曲线显示, 设定值/显示值曲线。可分别显示多种警报, 故障发生时可经过屏幕显示故障, 消除故障, 消除误操作。多组PID控制机能, 精密监控功能, 且以数据形式显示于屏幕上。
( 2) 规格:
a.显示器:320X240点、 30行X40字的LCD彩色液晶显示荧屏
b.精度:温度±0.1℃＋1digit 、 湿度±1%RH＋1digit
c.分辨率:温度±0.1,湿度±0.1%R.H.
d.温度斜率:0.1～9.9可设定
f.温湿度入力信号:PT100Ω×2( 干球及湿球)
g.温度变换出力:-100～200℃相对于1～2V
h.湿度变换出力: 0～100%RH相对于0～1V
i.P.I.D控制出力:温度1组、 湿度1组
j.电源:AC85V～264V RS-485,RS-232计算机联机功能及联机软件( 软件免费配)
k.数据记忆保存EEPROM(可保存 以上)
( 3) 画面显示功能:
a.画面对谈式数据输入, 屏幕直接触摸选项
b.温湿度设定( SV) 与实际( PV) 值直接显示( 中英文表示)
c.可显示当前执行程序号码,段次,剩余时间及循环次数
d.运转累计时间功能
e.温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能
f.具单独程序编辑画面, 直接输入温湿度及时间
g.具有上下限待机及警报功能 具9组P.I.D参数设定,P.I.D自动演算,干湿球自动校正
( 4) 程序容量及控制功能:
a.可使用的程序组:120 组
b.可使用的程序段数:共1200 段
c.可重复执行命令:每一个命令可达999次
d.程序之制作采对谈式,具有编辑、 清除、 插入等功能
e.程序段时间设定0～99Hour59Min
f.具有断电程序记忆,复电后自动启动并接续执行程序功能
g.程序执行时可实时显示图形曲线
h.具有日期,时间调整, 预约启动, 关机功及画面锁定( LOCK) 功能
七、 安全保护系统
7.01.超温保护器;
7.02.过零点闸流体功率控制器 ;
7.03空焚防止保护器;
7.04欠相逆相保护开关;
7.05压缩机高压保护开关;
7.06压缩机过热保护开关;
7.07压缩机过电流保护开关;
7.08无熔丝开关;
7.09陶磁快速保险丝;
7.10线路保险丝及全护套式端子;
7.11蜂鸣器。
八、 其它要求:

记录仪 联机软件 大玻璃窗口 逆渗透纯水机
九、 周围环境:
9.01.可容许使用温度范围0～35℃
9.02.性能保证范围: 5～35℃
9.03.相对湿度: 不大于85%
9.04.大气压: 86～106Kpa
9.05.周围无强烈振动
9.06.无阳光直接照射或其它热源直接照射
9.07.自然排水口:※排水管中途不得有凸起, 房屋地面不得有极端的倾斜.
十、 加湿用水供水条件: 电阻率不低于500MΩ/M的纯净水
十一、 估价除外的专案:
12.01.设置场所的准备工程;
12.02.输入侧电气设备;
12.03.输入侧电气配线工程;
12.04.自然排水配管工程;
12.05.排水口设备;
十二、 设备外观参考图:

三槽式高低温冲击试验箱
一、 用途 : 用于电子电器零组件、 自动化零部件、 通讯组件、 汽车配件、 金属、 塑胶等行业, 国防工业、 航天、 兵工业、 电子芯片IC、 半导体陶瓷及高分子材料之物理性变化,测试其材料对高、 低温的重复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害, 可确认产品的品质,从精密的IC到重机械的组件, 无一不需要它的理想测试工具。
二、 结构特点:
1. 产品外形美观、 结构合理、 工艺先进、 选材考究。
2. 设备分为高温室、 低温室、 测试室三部分,采独特之断热结构及蓄热蓄冷效果, 试验时待测物完全静止, 应用冷热风路切换方式将冷、 热温度导入测试区实现冷热冲击测试目的。
3. 采用触控式液晶( LCD) 显示人机介面专用控制器, 最先进的计测装置, 操作简单, 学习容易, 稳定可靠,中, 英文显示完整的系统操作状况、 执行及设定程序曲线。
4. 具96个试验规范独立设定,冲击时间999小时59最大分钟, 循环周期1~999次可设定, 可实现制冷机自动运转, 最大程度上实现自动化, 减轻操作人员工作量, 可在任意时间自动启动﹑停止工作运行。
5. 箱体左侧具有50mm之测试孔1个, 可供外加电源负载配线测试部件。
6. 可独立设定高温、 低温及冷热冲击三种不同条件之功能, 并于执行冷热冲击条件时,可选择二槽式或三槽式及冷冲、 热冲进行冲击之功能, 具备高低温试验机的功能。具备全自动, 高精密系统回路、 任一机件动作, 完全有P.L.C锁定处理, 全部采用P.I.D自动演算控制,温度控制精度高。
7. 独特的空气流通循环设计, 使室内温度均匀, 避免任何死角;完备的安全保护装置, 避免了任何可能发生安全隐患, 保证设备的长期可靠性
8. 可设定循环次数及除霜次数自动( 手动) 除霜.
9. 出风口于回风口感知器检测控制, 风门机构切换时间为10秒内完成, 冷热冲击温度恢复时间为5分钟内完成。
10. 周全的安全保护装置, 发生异常状况时,荧幕上即刻自动显示故障点及原因和提供排除故障
的方法,并于发现输入电力不稳定时,具有紧急停机装置。
11. 冷冻系统采用二元高效低温回路系统设计, 采用法国原装进口压缩机, 并采用对臭氧系数
为零的绿色环保( HFC) 制冷剂R507, R23.
12. 超强安全保护功能: 电源过载保护、 漏电保护、 控制回路过载、 短路保护、 压缩机保护、
接地保护、 超温保护、 报警声讯提示等。
13. 箱体内外部材质采用不锈钢板( SUS#304)
14. 蓄能式冷热冲击试验箱不需要使用液态气体( LN2LCO2) 辅助降温, 待测物完全静止测试方
式是当前电子部品测试用, 研究用以及半导体生产线大量筛选用, 可大量节省耗材测试费用。操作快捷、 高信赖, 是本公司经多年潜心倾力研究, 开发高性能试验机, 提供您长期可靠的试验工具。
三、 性能特点:
( 1) 气动式阀门方便开启, 保证气密及断热保护;
( 2) 试验槽完全静止, 可由测试孔外加负载配线;
( 3) 蓄能方式可避免使用者职业伤害; ( 注: 液态气体所产生的废气, 吸入肺部致使肺部氧气量减少, 而产生工作倦怠, 注意力不集中等)
( 4) 采用触控式彩色液晶显示人机接口控制器, 操作简单, 学习容易;
( 5) 温度制御精度高, 全部采用PID自动演算制御;
( 6) 可选择始动位置, 高温或低温开始循环;
( 7) 具有预约起动功能;
( 8) 可设定循环次数及自动除霜;
( 9) 运动状态显示;
( 10) 有异常或者故障显示及排除方法说明;
符合标准: GB/T2423.1.2 GB10592-89 GJB150等
四、 控制方式与特色︰利用低温及高温蓄冷热储存槽, 依动作需要打开DAPER, 达到快速冲击效果; 平衡调温控制系统(BTC), 以P.I.D.方式控制SSR, 使系统之加热量等于热损耗量, 故能长期稳定使用。
五、 主要性能参数冷式水温在25℃, 空载时
序号
型号规格
试验室( WXHXD)
外箱尺寸( WXHXD)
01
BE-CH-27A
300 X 300 X 300(mm)
1120 X 1660 X 1100(mm)
5.1 试验槽温度范围: -65℃～+150℃
5.2 低温槽温度范围: -80℃～-10℃
5.3 高温槽温度设定范围: +60℃～+200℃
5.4 高温槽升温速度: 平均约5℃/MIN
5.5 低温槽降温速度: 平均约1.5℃/MIN
5.6 温度波动度: ±0.5℃
5.7 温度偏差: ±2.0℃
5.8 温度恢复时间: ≤5分钟
5.9 高低温暴露时间: 30MIN以上
5.10 内箱材质:镜面不锈钢板(SUS #304 1.0mm厚)
5.11 外箱材质: 不锈钢板(SUS #304 1.0mm厚)
5.12 试样搁架承载能力: 30KG
5.13 样品重量: ≤10KG
5.14 保温材质:(1) 高温槽: 24k玻璃棉
(2) 低温槽: 聚胺脂硬质发泡+玻璃棉
5.15 加热器: 鳍片式散热管镍铬合金U型高效加热器, 自动演算高精确度PID+SSR控制( 演算周期: 1～4S可设) , 使其热损耗量与加热量相当, 故比传统ON/OFF控制省电约30%
5.16 送风循环系统: 台制马达2台, 附不锈钢加长轴心; 多翼式扇叶(SIROCCO FAN); 台制离心排风机一台。
5.17 箱门: 单片门, 左开, 平面把手; 后钮: SUS #304
5.18 温度冲击执行机构: 采用日本SMC全套原装进口气动组件
六、 冷冻系统:
6.1压 缩 机: 法国泰康压缩机2台
6.2冷 媒: 环保冷媒R404A+R23
6.3冷 凝 器: 水冷壳管式冷凝器
6.4蒸 发 器: 鳍片式多段式自动负载容量调整
6.5其它附件: 干燥剂, 油分离器, 冷媒流量阀, 修理阀
6.6膨胀系统: 容量自动控制节流降压之冷冻系统
七、 控制系统:
7.1 韩国三元TEMP880- 产品简介
7.2 产品名称: TEMP880(彩色人机界面)
7.3 产品类别: 三元(Samwontech)
7.4 高分辨率彩色触摸屏接口
7.5 交互式参数输入方式
7.6 支持韩文, 英文, 中文
7.8 提供内置SMPS的I/O RELAY BOARD
7.9 接线简化和节省成本
7.10 能够设定风门方式和升降方式
7.11 基于PC的方便监控
7.12 方便设定多达36种的输出( 内置计时器)
7.13 方式: 支持利用UDC100(选项)的USB存储器
7.14 内置基于先进的PID算法的自动调谐功能
7.15 在高温室, 低温识分别采用偏差PID控制
7.16 现精密的温度控制: 提供强有力的通讯环境和支持99台多分支结构
7.17 卓越的Fuzzy功能和ARW启动-抑制超程
7.18 显示PV曲线(0~8天) 区分
7.19 技术规格:

八、 安全装置:
8.1 超温保护装置
8.2 防空焚保护装置
8.3 电源欠逆相保护器
8.4 压缩机过热保护开关
8.5 压缩机高低压保护开关
8.6 压缩机过电流保护开关
8.7气源低压保护开关
8.8无熔丝开关
8.9 蜂鸣器
8.10陶瓷快速保险丝
8.11线路保险丝及全护套式端子
九、 测温体:原装进口一级T型热电偶3只 , 分别感应高温槽, 低温槽和试验操之温度, 反应灵敏, 测试准确。
十、 标准配置:
10.1　测试孔: 机体左侧ψ50mm孔1只附不锈钢孔盖1只, 硅胶塞头1只.
10.2　超温保护器: 四位LED数显微电脑控制器, 防止试品因温度过高或过
低而被破坏, 确保产品安全
10.3 进口SMC三点组合式调压阀门
10.4 急停开关一只]
10.5 水压保护开关一只
10.6 不锈钢SUS #304置物架2片
10.7　备用保险丝一套
10.8 控制器使用说明书一套, 操作说明书一套, 测试报告一份
十一、 周围环境:
11.1可容许使用温度范围: 0---35℃
11.2性能保证范围: 5---35℃
11.3 相对湿度: 不大于85%
11.4大气压: 86～106Kpa
11.5周围无强烈振动
11.6无阳光直接照射或其它热源直接照射
十二、 使用电源: AC 3ψ 5W 380V 50HZ
十三、 设备工作原理分析图:

十五、 设备参考图:

高温老化试验箱技术规格
一、 用途: 贝尔系列高温老化试验箱主要用于工业生产中对产品的干燥、 烘焙、 热处理等。
二、 特点:
2.01.外采用SECC钢板、 精粉体烤漆处理; 内采用SUS不锈钢..
2.02.全新耐高温长轴马达.
2.03.涡轮风扇.
2.04.硅胶迫紧( Sillcon packing) .
2.05.超温保护,超负载自动断电系统.
2.06.循环系统:强制水平送风循环.
2.07.加热系统:PID+S.S.R.
2.08.温控器:PID微电脑控制,全自动恒温,温度迅速补偿功能.
2.09.计时器:温到计时,时到断电报警指示.
三、 箱体尺寸及结构内部尺寸:
3.01.控制器位于机台下方, 不锈钢豪华拉手, 配防爆锁门扣。
3.02.内材质为SUS304镜面不锈钢, 内腔洁净光滑, 易于清洁且不留残渣, 耐腐蚀性强。所有内部材质使用低污染的材质, 内桶全部采用无痕氩弧焊接。
3.03.外材质为SECC钢板, 板厚为1.5mm 精粉体烤漆处理。
3.04.保温材质为进口高密度玻璃岩棉, 隔热性好, 最大限度地保证温度保温性, 防密之迫紧材质为耐高温硅胶,可长时间承受高温。
四、 温控系统:
4.01. 型号规格: BE-101-1A
4.02. 温度范围: RT+10℃～200℃
4.03. 升温速率: 5℃/MIN±2℃
4.04. 精度: 控制精度±0.5℃,
4.05. 分布温度:±2.0℃( 空载)
4.06. 内箱尺寸: W450×D400×H400( MM)
4.07. 外箱尺寸: W700×D540×H840( MM)
4.08. 温度控制为PID微电脑自动演算PV/SV同时显示, 可在机器温度允许范围内根据个人意愿自由设定所需温度, 并可经过表内PID参数设定确保它的控温的准确性, 也可由表内自身所带的系统自我演算得出适当的控温参数.
4.09. 感温入力CA( K) TYPE 输出为12V。
4.10. 电流控制器为SSR无接点Relay, 保持电流的高稳定性。
4.11. 发热材质为蜂窝式不锈钢发热管, 无污染且使用寿命长。
4.12. 电源功率: 单相220V 50/60Hz 3.0KW
五、 送风系统:
5.01. 强制对流送风循环, 风源由循环马达运转带动风轮经电热器, 将热风由风道送至烤箱内部, 且将使用后热风吸入风道成为源再度循环加热, 由此减小能量损耗并保证箱内的温度均匀性, 当门开、 关动作 引起扰动时, 可借此送风循环系统迅速回复操作状态温度值.
5.02.马达为台湾进口长轴耐高温型, 功率为1HP 50Hz
5.03.风扇为多叶式涡轮型、 强度高, 内装有可调式导流风板, 使风路运行更加顺畅流通。
六、 主要器件:
6.01.超高温保护, 无熔丝开关, 瓷质保险丝, 马达过载保护。
6.02.计时器: 9999秒~9999小时( 可H.M.S切换和小数点的位置设定)
七、 配件:
7.01.置物架: 2个
7.02.操作说明书 1份
7.03.贝尔出厂检验报告 1份

八、 设备外观图:

贝尔李先生( QQ:)

拓展知识:
高低温湿热试验箱选型指南
( 一) 、 设备选择依据
　　存在于地球表面及大气层空间中的自然环境因素和诱发环境因素的种类, 当前还无法统计出个确切的数目。其中对工程产品( 设备) 的使用及寿命影响较大的因素不下几十种。从事工程产品环境条件研究的工程师们将自然界存在以及人类活动所诱发的环境条件整理归纳为一系列的试验标准和规范, 用以指导工程产品的环境及可靠性试验。如指导军工产品进行环境试验的GJB150—中华人民共和国国家军用标准《军用设备环境试验方法》,指导电工电子产品进行环境试验的GB2423—中华人民共和国国家标准《电工电子产品环境试验方法指南》等。因此, 我们选择环境及可靠性试验设备时主要的依据是工程产品的试验规范和试验标准。
　　其次, 为了规范试验设备中环境试验条件的容差, 保证环境参数的控制精度, 国家技术监督机构及各工业部门还制订了一系列的环境试验设备及检测仪器仪表的检定规程。如中华人民共和国国家标准GB5170《电工电子产品环境试验设备基本参数检定方法》,又如国家技术监督局颁布实施的JJG190-89《电动振动试验台系统试行检定规程》等。这些检定规程也是选择环境及可靠性试验设备的重要依据,不符合这些检定规程要求的试验设备是不允许投入使用的。
　　( 二) 、 设备选择基本原则
　　环境及可靠性试验设备的选择应遵循以下五条基本原则:
　　1．环境条件的再现性
　　在试验室内完整而精确地再现自然界存在的环境条件是可望而不可及的事情。可是, 在一定的容差范围之内, 人们完全能够正确而近似地模拟工程产品在使用、 贮存、 运输等过程中所经受的外界环境条件, 这段话用工程的语言概括, 就是”试验设备所创造的围绕被试产品周边的环境条件( 含平台环境) 应该满足产品试验规范所规定的环境条件及其容差的要求”。如用于军工产品试验的温度箱不但要满足国军标GJB150.3-86、 GJB150.4-86中根据不同类型产品所规定的高温、 低温的试验量值、 试验时间, 同时也应满足试验规范中对温度场的均匀性和温度控制精度的要求。只有这样, 才能保证在环境试验中环境条件的再现性。
　　2．环境条件的可重复性
　　一台环境试验设备可能用于同一类型产品的多次试验, 而一台被试的工程产品也可能在不同的环境试验设备中进行试验, 为了保证同一台产品在同一试验规范所规定的环境试验条件下所得试验结果的可比较性, 必然要求环境试验设备所提供的环境条件具有可重复性。这也就是说, 环境试验设备施用于被试验产品的应力水平( 如热应力、 振动应力、 电应力等) 对于同一试验规范的要求是一致的。
　　环境试验设备所提供环境条件的可重复性是由国家计量检定部门依据国家技术监督机构所制定的检定规程检定合格后提供保证。为此, 必须要求环境试验设备能满足检定规程中的各项技术指标及精度指标的要求, 而且在使用时间上不超过检定周期所规定的时限。如使用非常普遍的电动振动台除满足激振力、 频率范围、 负载能力等技术指标外, 还必须满足检定规程中规定的横向振动比、 台面加速度均匀性、 谐波失真度等到精度指标的要求, 而且每次检定后的使用周期为二年, 超过二年必须重新检定合格后才能投入使用。
　　3．环境条件参数的可测控性
　　任何一台环境试验设备所提供的环境条件必须是可观测的和可控制的, 这不但是为了使环境参数限制在一定的容差范围之内, 保证试验条件的再现性和重复性要求, 而且从产品试验的安全出发也是必须的, 以便防止因环境条件失控导致被试产品的损坏, 带来不必要的损失。当前各种试验规范中大致要求参数测试的精度不应低于试验条件允许误差的三分之一。
　　4．环境试验条件的排它性
　　每一次进行的环境或可靠性试验, 对环境因素的类别、 量值及容差都有严格的规定, 并排除非试验所需的环境因素渗透其中, 以便在试验中或试验结束后判断和分析产品失效与故障模式时, 提供确切的依据, 故要求环境试验设备除提供所规定的环境条件外, 不允许对被试产品附加其它的环境应力干扰。如电动振动台检定规程中所限定的台面漏磁, 加速度信噪比、 带内带外加速度总均方根值比。随机信号的检验、 谐波失真度等精度指标都是为了保证环境试验条件的唯一性而制定的检定项目。
　　5．试验设备的安全可靠性
　　环境试验, 特别是可靠性试验, 试验周期长, 试验的对象有时是价值很高的军工产品, 试验过程中, 试验人员经常要在现场周围进行操作或测试工作, 因此要求环境试验设备必须具有运行安全、 操作方便、 使用可靠、 工作寿命长等特点, 以确保试验本身的正常进行。试验设备的各种保护、 告警措施及安全联锁装置应该完善可靠, 以保证试验人员、 被试产品和试验设备本身的安全可靠性。
　　( 三) 、 温湿度箱的选择
　　1． 温湿度箱容积的选择
　　将被试产品( 元器件、 组件、 部件或整机) 置入气候环境箱进行试验时, 为了保证被试产品周围气氛能满足试验规范所规定的环境条件, 气候箱工作空间尺寸与被试产品外廓尺寸之间应遵循以下几点规定:
　　a 被试产品的体积( W×D×H) 不得超过试验箱有效工作空间的( 20-35) ( 推荐选用20) 。对于在试验中发热的产品推荐选用不大于30 。
　　b 被试产品的迎风断面积与该断面上试验箱工作腔总面积之比不大于( 35-50) ( 推荐选用35) 。
c 被试产品外廓表面距试验箱壁的距离至少应保持100-150mm, ( 推荐选用150mm) 。

高低温湿热试验箱保养与维修
      高低温湿热试验箱是集合了高温、 低温、 湿热为一体的试验箱—高低温湿热交变试验箱, 它的修理难度较其它环境试验设备大, 且具有代表性。下面就高低温湿热交变试验箱为例, 谈一谈恒温恒湿试验箱的构造及一些常见故障和排除方法。
       一、 恒温恒湿试验箱的构造
恒温恒湿箱由箱体、 风循环系统、 制冷系统、 加热系统和控湿系统组成。风循环系统一般采用可调节送风方向的结构;加湿系统有采用锅炉加湿和表面蒸发二种;降温、 除湿系统采用空调工况制冷结构;加热系统采用电热鳍片加热和电炉丝直接加热二种结构;温湿度测试方法采用干湿球测试方法, 也有用湿度传感器直接测量方法;控制和显示操作界面采用温湿度分开独立和温湿度组合控制器等方式。
       二、 恒温恒湿试验箱的一些常见故障和排除方法
       ◆在高温试验中, 如温度变化达不到试验温度值时, 能够检查电器系统, 逐一排除故障。如温度升得很慢, 就要查看风循环系统, 看一下风循环的调节挡板是否开启正常, 反之, 就检查风循环的电机运转是否正常。如温度过冲厉害那么就需要整定PID的设置参数。如果温度直接上升, 过温保护, 那么, 控制器出故障, 须更换控制仪表。
       ◆低温达不到试验的指标, 那你就要观察温度的变化, 是温度降的很慢, 还是温度到一定值后温度有回升的趋势, 前者就要检查一下, 做低温试验前是否将工作室烘干, 使工作室保持干燥后再将试验样品放入工作室内再做试验, 工作室内的试验样品是否放置的过多, 使工作室内的风不能充分循环
