DMP3300系列
微机测控装置
技 术 说 明 书

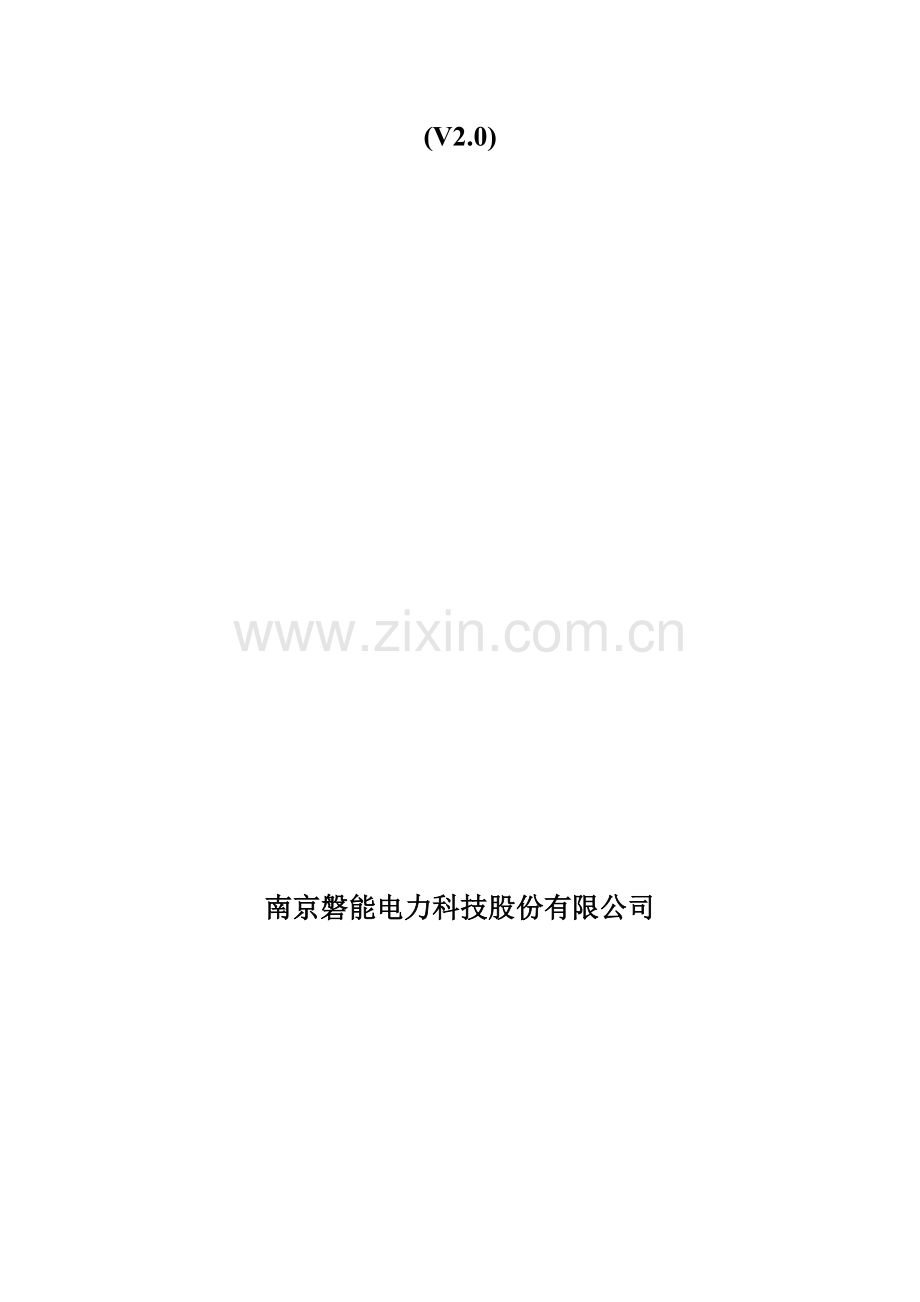

(V2.0)

南京磐能电力科技股份有限公司

目 录
1 概述 1
1.1 适用范围 1
1.2 基本配置 1
1.3 DMP3300系列测控装置功能一览表 1
2 技术参数 3
2.1额定参数 3
2.2 主要技术性能 3
2.3测量系统及遥信精度 4
3保护原理 4
3.1 PT断线告警 4
3.2母线绝缘监视告警 4
4测控功能 5
4.1遥测功能 5
4.2遥信功能 6
4.3积分电度功能 7
4.4遥控功能 7
4.5档位采集 7
5辅助功能 7
5.1装置自检功能 7
5.2控母回路断线监测 7
6装置定值整定及接线原理图、端子图 8
6.1 DMP3391测控装置 8
6.1.1装置的安装开孔图 8
6.1.2装置背板端子图及原理接线图 8
6.1.3定值清单 11
6.2 DMP3391A母线测控及保护装置 12
6.2.1装置的安装开孔图 12
6.2.2装置背板端子图及原理接线图 12
6.2.3定值清单 15
6.3.1装置的安装开孔图 16
6.3.2装置背板端子图及原理接线图 16
6.3.3定值清单 19
6.4 DMP3392A测控装置 20
6.4.1装置的安装开孔图 20
6.4.2装置背板端子图及原理接线图 20
6.4.3定值清单 23
6.5 DMP3394测控装置 24
6.5.1装置的安装开孔图 24
6.5.2装置背板端子图及原理接线图 24
6.5.3定值清单 27
6.6 DMP3397测控装置 28
6.6.1装置的安装开孔图 28
6.6.2装置背板端子图及原理接线图 28
6.6.3定值清单 31
6.7 DMP3398测控装置 32
6.7.1装置的安装开孔图 32
6.7.2装置背板端子图及原理接线图 32
6.7.3定值清单 35
7调试大纲 35
7.1调试注意事项 35
7.2装置通电前检查 36
7.3绝缘检查 36
7.4上电检查 36
7.5采样精度检查 36
7.6开关量输入检查 36
7.7继电器接点校验 36
7.8定值校验 36
8订货须知 36

DMP3300系列测控说明书
1 概述
1.1 适用范围
DMP3300系列测控装置包括DMP3391、DMP3391A、DMP3392、DMP3392A、DMP3394、DMP3397、DMP3398充分考虑了变电站和发电厂多种测控量的组合，具有强大的自适应性和灵活性，因此可适应110kV及以下变电站和发电厂不同的要求
1.2 基本配置
1）电压监控功能
a) PT断线告警功能
b) 母线绝缘监视告警功能
c) 过电压保护功能
d) 低电压保护功能
2）测控功能
1) 最多55路遥信开入采集、装置遥信变位、事故遥信
2) 最多12组遥分遥合
3) Ua、Ub、Uc、U0、Iam、Ibm、Icm、F1、P、Q、COSф等模拟量的遥测，输入电压为100V或450V
4) 积分电度，包括正向有功、正向无功、反向有功、反向无功
5) 事件SOE等
6) 谐波分析（可选配）
3）其他功能
1) 装置描述、装置参数的远方查看；
2) 8套定值，保护定值、区号的远方查看、修改功能；
3) 保护功能软压板状态的远方查看、投退；
4) 装置保护开入状态的远方查看；
5) 装置运行状态（包括保护动作元件的状态和装置的自检信息）的远方查看；
6) 远方对装置实现信号复归；
装置型号
（适应范围）
保护功能
测控功能
辅助功能
DMP3391
（66kV及以下电压等级的线路测控）
1)母线PT断线告警
2)母线绝缘监视
1)遥测：Ua、Ub、Uc、U0、Iam、Ibm、Icm、F1、P、Q、COSф
2)遥信：25个一般遥信，最多4组双位置遥信
3) 积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4) 遥控：4组遥跳、遥合
1)GPS对时
2)控母断线检测
1.3 DMP3300系列测控装置功能一览表
DMP3391A
（66kV及以下电压等级的电压监控）
1)母线PT断线告警
2)母线绝缘监视
3)过电压保护
4)低电压保护
1)遥测：Ua1、Ub1、Uc1、U01、Ua2、Ub2、Uc2、U02、F1、F2
2)遥信：25个一般遥信，最多4组双位置遥信
3) 积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4) 遥控：4组遥跳、遥合
1)GPS对时
2)控母断线检测
DMP3392
（66kV及以下电压等级的所变测控）
1)母线PT断线告警
2)母线绝缘监视
1)遥测：四组直流电流量、Ua、Ub、Uc、U0、Iam、Ibm、Icm、F1、P、Q、COSф
2)遥信：25个一般遥信，最多4组双位置遥信
3) 积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4) 遥控：4组遥跳、遥合
1)GPS对时
2)控母断线检测
DMP3392A
（66kV及以下电压等级的所变测控，适用于两组所变电压采集）
1)母线PT断线告警
2)母线绝缘监视
1)遥测： Ua1、Ub1、Uc1、U01、Iam1、Ibm1、Icm1、F1、P1、Q1、COS1ф、Ua2、Ub2、Uc2、U02、Iam2、Ibm2、Icm2、F2、P2、Q2、COSф2
2)遥信：25个一般遥信，最多4组双位置遥信
3) 积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4) 遥控：4组遥跳、遥合
1)GPS对时
2)控母断线检测
DMP3394
（66kV及以下电压等级的主变测控）
1)母线PT断线告警
2)母线绝缘监视
1)遥测：两路温度、两路直流、Ua、Ub、Uc、U0、Iam、Ibm、Icm、F1、P、Q、COSф、DW1
2)遥信：7个非电量信号，一组BCD档位（6位）、12个一般遥信
3) 积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4) 遥控：4组遥跳、遥合
1)GPS对时
2)控母断线检测

DMP3397
（110kV及以下电压等级的主变测控）
1)母线PT断线告警
2)母线绝缘监视
1）遥测：四组直流电流量、Ua、Ub、Uc、U0、Iam、Ibm、Icm、F1、P、Q、COSф、DW1
2)遥信：7个非电量信号，一组BCD档位（6位）、42个一般遥信
3) 积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4) 遥控：12组遥跳、遥合
1)GPS对时
2)控母断线检测
DMP3398
（110kV及以下电压等级的线路测控）
1)母线PT断线告警
2)母线绝缘监视
1)遥测：Ua、Ub、Uc、U0、Ul、Iam、Ibm、Icm、I0、F1、P、Q、COSф
2)遥信：55个一般遥信，最多4组双位置遥信
3) 积分电度：正向有功电度、正向无功电度、反向有功电度、反向无功电度
4) 遥控：12组遥跳、遥合
1)GPS对时
2)控母断线检测

2 技术参数
2.1额定参数
1) 直流电源：220V或110V（订货注明）。
2) 额定交流输入
l 交流电压：100V或450V（订货注明）
l 交流电流：5A或1A（订货注明）
l 额定频率：50Hz
3) 功率损耗
l 直流回路：正常工作时不大于15W，装置动作时不大于25W
l 交流电压回路：每相不大于0.5VA
l 交流电流回路：额定电流为5A时每相不大于1.0VA；额定电流为1A时每相不大于0.5VA。
4) 开关量、遥信及硬脉冲对时
l 开关量输入电平为220V或110V（订货注明）
l 支持IRIG-B码485电平差分输入
2.2 主要技术性能
1) 采样回路精确工作范围
100V电压：0.4V-120V；
450V电压：0.4V-450V；

测量电流：0.02In-1.2In；
2) 接点容量
所有出口跳闸触点：允许长期通过6A，切断电流0.3A
（DC220V，时间常数L/R为5ms±0.75的感性负载）
3) 操作回路跳合闸电流
操作回路跳合闸电流采用自适应模式，无需选择。（0.5A以上）
4) 定值误差
电流元件：<±2%
电压元件：<±2%
2.3测量系统及遥信精度
1) 各模拟量的测量误差不超过额定值的±0.2%
2) 有功功率测量误差不超过额定值的±0.5%，无功功率测量误差不超过额定值的±1%；
3) 开关量分辨率不大于1ms
4) 频率测量精度不大于±0.01Hz
3保护原理
3.1 PT断线告警
PT断线的判据：
a) 三线电压均小于有压定值，最大电流大于有流定值，判为三相断线。
b) 负序电压U2大于负序电压定值，判为单相或两相断线。
满足以上任一个条件，延时9s，判断为PT断线。动作逻辑框图如图1所示。
图1 PT断线逻辑图
Imax为三相电流的最大值，Iset为检无流电流定值，U2为负序电压，U2set为负序电压定值。
3.2母线绝缘监视告警
装置设有最多4条母线绝缘监视告警，其逻辑框图如图2。

图2 母线绝缘监视告警动作逻辑图
U0为零序电压，U0set为零序电压定值。
4测控功能
4.1遥测功能
现场CT、PT来的5A/1A、100V/450V的交变波形经高精度的变换器转换成适合装置采集的小信号，经滤波后送入A/D变换成数字信号，最后进入CPU进行计算。
本装置采用16位高精度A/D，按每个周波采集64点，对CT、PT和直流变送器进行交直流采样，并按N次等间隔采样的离散表达式计算测量电流、电压、有功、无功、有功电度、无功电度、功率因数、频率等交流测量值和温度、电压、电流等直流测量值。
采用频率跟踪技术，对频率进行跟踪计算，调整采样周期后进行等间隔采样。
测量信息包括Ua、Ub、Uc、Uab、Ubc、Uca 、3U0、Ima、Imb、Imc、P、Q、COS、f1等。
遥测分两表法与三表法，接线方法如图。
两表法：

对于二表法测量，电压输入为Ua、Ub、Uc，但所采用的计算量为Uab和Ucb，电流输入为Ia、Ic，计算公式如下：

三表法：

对于三表法测量，电压输入为Ua，Ub，Uc，电流输入为Ia，Ib，Ic，计算公式如下：

4.2遥信功能
装置可以接入最多55路开入，每个开入根据工程需要可以设置为一般遥信、SOE事件、启动录波、检修压板、复归操作、闭锁重合闸等功能类型，无须修改代码即可满足各类工程的不同需求。
遥信输入采用光耦进行隔离，以避免外部干扰的串入。CPU对YX的扫描时间为0.313ms，采用统计学原理，既保证遥信分辨率又实现可靠防抖动，遥信分辨率≤2ms，其时序如图。

图3 遥信变位时序图
4.3积分电度功能
根据采集的电压、电流可在线计算积分电度，累积正向有功、反向有功、正向无功和反向无功，正向有功电度和反向有功电度的单位是“kWh” ，正向无功电度和反向无功电度的单位是“kVarh”。在装置“实时信息”—“电度信息”菜单中可查看电度值，注意：电度值在大于2147483647（0xFFFFFFFF）后重新开始累计；在装置“参数设置”—“电度参数”—“电度设置”菜单中可单独设置4个电度量的起始值。
4.4遥控功能
装置提供4路遥控输出（缺省为1路），每路包括两副接点输出：遥控合闸和遥控跳闸。一般要求遥控跳合对象即为装置所保护的电力设备。与保护跳合闸输出类似，遥控输出在装置内部设定了多级软件和硬件闭锁，当且仅当正确的遥控命令下达时各级闭锁才开放。可靠的闭锁措施极大地提高了装置的抗干扰能力。另外，上位机下达遥控命令必须经过
“选择对象”->
“上位机下发命令”->
“下位机返校命令”->
“上位机命令确认”->
“下位机执行操作”几个步骤。这一系列措施保证了上位机遥控命令的正确性。
在装置“厂家设置”—“遥控设置”菜单中可设置每路遥控的保持时间。在“运行记录”—“操作记录”菜单中可查看遥控操作的时间和性质。
4.5档位采集
最多可测量两台主变的有载调压档位值，并可选择是否使用档位编码器。档位编码方式可以选择，有六位BCD码采集，十六进制采集，一一对应（最大17档开入）。
5辅助功能
5.1装置自检功能
当CPU本身发生故障时，装置的运行灯会变红，告警继电器触点闭合，并闭锁保护，同时信息远传。硬件故障包括：AD0异常，AD1异常，SDRM异常，DSP异常，采样异常等。
5.2控母回路断线监测
采集控制回路的开关合位、跳位位置。当监测到开关合位和跳位均为0时，判断为控制回路断线，主动显示“控制回路断线”的信息，点亮面板告警指示灯，同时发出告警中央信号。控制回路断线监测延时定值通过对开入量参数整定，建议整定1.00s。
6装置定值整定及接线原理图、端子图
6.1 DMP3391测控装置
6.1.1装置的安装开孔图

6.1.2装置背板端子图及原理接线图

DMP3391装置的背板端子图：
注：1.通讯方式为以太网及双485网复用，只能二选一，具体以工程图为准
2.对时及打印为选配功能，具体以工程图为准
DMP3391装置的原理接线图：

背板端子接线说明：
1) 端子A1～A6 为备用。
2) 端子A7～A12 为三相测量CT 输入。
3) 端子A13～A14 为备用。
4) 端子A17、A19、A21 为相电压输入，星型接法，额定电压为57.74V。
5) 端子A18为相电压公共端端子。
6) 端子A23、A24为零序电压PT输入。
7) 端子A22 为交流模件地。
8) 端子K2～K3 为RS485串口，对应程序设定的485口1。
9) 端子K5～K6 为RS485串口，对应程序设定的485口2。
10) 端子K1、K4 为RS485地，用于外接485通讯口的屏蔽线。
11) 端子P1～P2 为保护用直流电源，P3 为电源地。
12) 端子D2～D11 为开入接点，均为220V（110V）光耦开入，其公共负端为D1，该端
子应外接220V（110V）信号电源的负端。
13) 端子S1～S2 为RIGB对时接口，差分输入。
14) 端子S3～S4 为485对时接口，差分输入。
15) 端子M1～M2 为装置异常输出接点。
16) 端子B2-B16为开入接点，均为220V（110V）光耦开入，其公共负端为B1，该端
子应外接220V（110V）信号电源的负端。
17) 端子C1-C2为遥跳1接点，端子C3-C4为遥合1接点
18) 端子C5-C6为遥跳2接点，端子C7-C8为遥合2接点
19) 端子C9-C10为遥跳3接点，端子C11-C12为遥合3接点
20) 端子C13-C14为遥跳4接点，端子C15-C16为遥合4接点
21) 端子C17-C18为备用接点
22) 装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T232。
6.1.3定值清单
保护类型
定值
定值号
定值范围
步长
PT断线告警
1线PT断线投退
1
ON/OFF

1线电压定值
2
0.10~300.00V
0.01V
1线负序电压定值
3
0.00~100.00V
0.01V
1线电流定值
4
0.50~100.00A
0.01A
母线绝缘监视
Ⅰ母绝缘监视告警投退
25
ON/OFF

Ⅰ母零序电压定值
26
0.10~300.00V
0.01V

6.2 DMP3391A电压监控装置
6.2.1装置的安装开孔图

6.2.2装置背板端子图及原理接线图

DMP3391A装置的背板端子图：
注：1.通讯方式为以太网及双485网复用，只能二选一，具体以工程图为准。
2.对时及打印为选配功能，具体以工程图为准。
DMP3391A装置的原理接线图：

背板端子接线说明：
1) 端子A1～A8 为备用。
2) 端子A9～A10 为Ⅰ母零序电压输入，额定电压为100V。
3) 端子A11～A12 为Ⅱ母零序电压输入，额定电压为100V。
4）端子A13、A15、A17 为Ⅰ母相电压输入，星型接法，额定电压为57.74V。
5）端子A14为Ⅰ母相电压公共端端子。
6）端子A17、A21、A23 为Ⅱ母相电压输入，星型接法，额定电压为57.74V。
7) 端子A18为Ⅱ母相电压公共端端子
8) 端子A22 为交流模件地
9) 端子K2～K3 为RS485串口，对应程序设定的485口1。
10) 端子K5～K6 为RS485串口，对应程序设定的485口2。
11) 端子K1、K4 为RS485地，用于外接485通讯口的屏蔽线。
12) 端子P1～P2 为保护用直流电源，P3 为电源地。
13) 端子D2～D11 为开入接点，均为220V（110V）光耦开入，其公共负端为D1，该端
子应外接220V（110V）信号电源的负端。
14) 端子S1～S2 为RIGB对时接口，差分输入。
15) 端子S3～S4 为485对时接口，差分输入。
16) 端子M1～M2 为装置异常输出接点。
17）端子B2-B16为开入接点，均为220V（110V）光耦开入，其公共负端为B1，该端
子应外接220V（110V）信号电源的负端。
18) 端子C1-C2为遥跳1接点，端子C3-C4为遥合1接点
19) 端子C5-C6为遥跳2接点，端子C7-C8为遥合2接点
20) 端子C9-C10为遥跳3接点，端子C11-C12为遥合3接点
21) 端子C13-C14为遥跳4接点，端子C15-C16为遥合4接点
22) 端子C17-C18为备用接点
23）装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T232。
6.2.3定值清单
保护类型
定值
定值号
定值范围
步长
PT断线告警
1线PT断线投退
1
ON/OFF

1线电压定值
2
0.10~300.00V
0.01V
1线负序电压定值
3
0.00~100.00V
0.01V
1线电流定值
4
0.50~100.00A
0.01A
2线PT断线投退
5
ON/OFF

2线电压定值
6
0.10~300.00V
0.01V
2线负序电压定值
7
0.00~100.00V
0.01V
2线电流定值
8
0.50~100.00A
0.01A
母线绝缘监视
Ⅰ母绝缘监视告警投退
25
ON/OFF

Ⅰ母零序电压定值
26
0.10~300.00V
0.01V
Ⅱ母绝缘监视告警投退
27
ON/OFF

Ⅱ母零序电压定值
28
0.10~300.00V
0.01V
过压保护
Ⅰ母过压保护投退
33
ON/OFF

Ⅰ母电压定值
34
90.00~150.00V
0.01V
Ⅰ母延时定值
35
0.10~100.00s
0.01s
Ⅱ母过压保护投退
36
ON/OFF

Ⅱ母电压定值
37
90.00~150.00V
0.01V
Ⅱ母延时定值
38
0.10~100.00s
0.01s
低压保护
Ⅰ母低压保护投退
39
ON/OFF

Ⅰ母低电压定值
40
20.00~90.00V
0.01V
Ⅰ母延时定值
41
0.10~10.00s
0.01s
Ⅱ母低压保护投退
42
ON/OFF

Ⅱ母低电压定值
43
20.00~90.00V
0.01V
Ⅱ母延时定值
44
0.10~10.00s
0.01s
6.3.1装置的安装开孔图

6.3.2装置背板端子图及原理接线图

DMP3392装置的背板端子图：
注：1.通讯方式为以太网及双485复用，只能二选一，具体以工程图为准
2.对时及打印为选配功能，具体以工程图为准

DMP3392装置的原理接线图：

背板端子接线说明：
1) 端子A1-1～A1-8 为四路4-20mA直流电流输入。
2) 端子A2-3～A2-8 为三相测量CT 输入。
3) 端子A2-9、11、13为所变电压UA、UB、UC接线，额定电压为220V
4) 端子A2-10为公共端。
5) 端子A2-14 为接地端子。
6) 端子A2-1、2、15、16为备用端子。
7) 端子K2～K3 为RS485串口，对应程序设定的485口1。
8) 端子K5～K6 为RS485串口，对应程序设定的485口2。
9) 端子K1、K4 为RS485地，用于外接485通讯口的屏蔽线。
10) 端子P1～P2 为保护用直流电源，P3 为电源地。
11) 端子D2～D11 为开入接点，均为220V（110V）光耦开入，其公共负端为D1，该端
子应外接220V（110V）信号电源的负端。
12) 端子S1～S2 为RIGB对时接口，差分输入。
13) 端子S3～S4 为485对时接口，差分输入。
14) 端子M1～M2 为装置异常输出接点。
15) 端子B2-B16为开入接点，均为220V（110V）光耦开入，其公共负端为B1，该端
子应外接220V（110V）信号电源的负端。
16) 端子C1-C2为遥跳1接点，端子C3-C4为遥合1接点
17) 端子C5-C6为遥跳2接点，端子C7-C8为遥合2接点
18) 端子C9-C10为遥跳3接点，端子C11-C12为遥合3接点
19) 端子C13-C14为遥跳4接点，端子C15-C16为遥合4接点
20) 端子C17-C18为备用接点
21) 装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T232。
6.3.3定值清单
保护类型
定值
定值号
定值范围
步长
PT断线告警
1线PT断线投退
1
ON/OFF

1线电压定值
2
0.10~300.00V
0.01V
1线负序电压定值
3
0.00~100.00V
0.01V
1线电流定值
4
0.50~100.00A
0.01A
母线绝缘监视
Ⅰ母绝缘监视告警投退
25
ON/OFF

Ⅰ母零序电压定值
26
0.10~300.00V
0.01V

6.4 DMP3392A测控装置
6.4.1装置的安装开孔图

6.4.2装置背板端子图及原理接线图

DMP3392A装置的背板端子图：
注：1.通讯方式为以太网及双485复用，只能二选一，具体以工程图为准
2.对时及打印为选配功能，具体以工程图为准

DMP3392A装置的原理接线图：

背板端子接线说明：
1) 端子A1～A6 为1#所变三相测量CT输入。
2) 端子A7～A12 为2#所变三相测量CT 输入。
3) 端子A13、A15、A17 为1#所变UA、UB、UC接线。
4) 端子A14为公共端，额定电压为220V。
5) 端子A19、A21、A23 为2#所变UA、UB、UC接线。
6) 端子A20为公共端，额定电压为220V。
7) 端子A22 为接地端子。
8) 端子K2～K3 为RS485串口，对应程序设定的485口1。
9) 端子K5～K6 为RS485串口，对应程序设定的485口2。
10) 端子K1、K4 为RS485地，用于外接485通讯口的屏蔽线。
11) 端子P1～P2 为保护用直流电源，P3 为电源地。
12) 端子D2～D11 为开入接点，均为220V（110V）光耦开入，其公共负端为D1，该端
子应外接220V（110V）信号电源的负端。
13) 端子S1～S2 为RIGB对时接口，差分输入。
14) 端子S3～S4 为485对时接口，差分输入。
15) 端子M1～M2 为装置异常输出接点。
16) 端子B2-B16为开入接点，均为220V（110V）光耦开入，其公共负端为B1，该端
子应外接220V（110V）信号电源的负端。
17) 端子C1-C2为遥跳1接点，端子C3-C4为遥合1接点
18) 端子C5-C6为遥跳2接点，端子C7-C8为遥合2接点
19) 端子C9-C10为遥跳3接点，端子C11-C12为遥合3接点
20) 端子C13-C14为遥跳4接点，端子C15-C16为遥合4接点
21) 端子C17-C18为备用接点
22) 装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T232。
6.4.3定值清单
保护类型
定值
定值号
定值范围
步长
PT断线告警
1线PT断线投退
1
ON/OFF

1线电压定值
2
0.10~300.00V
0.01V
1线负序电压定值
3
0.00~100.00V
0.01V
1线电流定值
4
0.50~100.00A
0.01A
2线PT断线投退
5
ON/OFF

2线电压定值
6
0.10~300.00V
0.01V
2线负序电压定值
7
0.00~100.00V
0.01V
2线电流定值
8
0.50~100.00A
0.01A
母线绝缘监视
Ⅰ母绝缘监视告警投退
25
ON/OFF

Ⅰ母零序电压定值
26
0.10~300.00V
0.01V
Ⅱ母绝缘监视告警投退
27
ON/OFF

Ⅱ母零序电压定值
28
0.10~300.00V
0.01V

6.5 DMP3394测控装置
6.5.1装置的安装开孔图

6.5.2装置背板端子图及原理接线图

DMP3394装置的背板端子图：
注：1.通讯方式为双以太网及双485复用，只能二选一，具体以工程图为准。
2.对时及打印为选配功能，具体以工程图为准。
DMP3394装置的原理接线图：
背板端子接线说明：
1) 端子A1-1～A1-8 为四路直流电流输入。
2) 端子A2-3～A2-8 为三相测量CT 输入。
3) 端子A2-9、A2-11、A2-13 为母线电压UA、UB、UC的PT接入。额定电压为57.74V。
4) 端子A2-10为公共端。
5) 端子A2-14 为接地端子。
6) 端子A2-15～A2-16为零序电压端子。
7) 端子A2-1、A2-2为备用端子。
8) 端子K2～K3 为RS485串口，对应程序设定的485口1。
9) 端子K5～K6 为RS485串口，对应程序设定的485口2。
10) 端子K1、K4 为RS485地，用于外接485通讯口的屏蔽线。
11) 端子P1～P2 为保护用直流电源，P3 为电源地。
12) 端子D2～D11 为开入接点，均为220V（110V）光耦开入，其公共负端为D1，该端
子应外接220V（110V）信号电源的负端。
13) 端子S1～S2 为RIGB对时接口，差分输入。
14) 端子S3～S4 为485对时接口，差分输入。
15) 端子M1～M2 为装置异常输出接点。
16) 端子B2-B16为开入接点，均为220V（110V）光耦开入，其公共负端为B1，该端
子应外接220V（110V）信号电源的负端。
17) 端子C1-C2为遥跳1接点，端子C3-C4为遥合1接点
18) 端子C5-C6为遥跳2接点，端子C7-C8为遥合2接点
19) 端子C9-C10为遥跳3接点，端子C11-C12为遥合3接点
20) 端子C13-C14为遥跳4接点，端子C15-C16为遥合4接点
21) 端子C17-C18为备用接点
22) 装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T232。
6.5.3定值清单
保护类型
定值
定值号
定值范围
步长
PT断线告警
1线PT断线投退
1
ON/OFF

1线电压定值
2
0.10~300.00V
0.01V
1线负序电压定值
3
0.00~100.00V
0.01V
1线电流定值
4
0.50~100.00A
0.01A
母线绝缘监视
Ⅰ母绝缘监视告警投退
25
ON/OFF

Ⅰ母零序电压定值
26
0.10~300.00V
0.01V
6.6 DMP3397测控装置
6.6.1装置的安装开孔图

6.6.2装置背板端子图及原理接线图

DMP3397装置的背板端子图：

DMP3397装置的原理接线图：

背板端子接线说明：
1) 端子A1-1～A1-8 为四路直流电流输入。
2) 端子A2-3～A2-8 为三相测量CT 输入。
3) 端子A2-9、A2-11、A2-13 为母线UA、UB、UC的PT接线，额定电压为57.74V
4) 端子A2-10为公共端。
5) 端子A2-14 为接地端子。
6) 端子A2-15～A2-16为零序电压端子。
7) 端子A2-1、A2-2为备用端子。
8) 端子K2～K3 为RS485串口，对应程序设定的485口1。
9) 端子K5～K6 为RS485串口，对应程序设定的485口2。
10) 端子K1、K4 为RS485地，用于外接485通讯口的屏蔽线。
11) 端子P1～P2 为保护用直流电源，P3 为电源地。
12) 端子D2～D11 为开入接点，均为220V（110V）光耦开入，其公共负端为D1，该端子应外接220V（110V）信号电源的负端。
13) 端子S1～S2 为RIGB对时接口，差分输入。
14) 端子S3～S4 为485对时接口，差分输入。
15) 端子M1～M2 为装置异常输出接点。
16) 端子B1-2～B1-16 为开入接点，均为220V（110V）光耦开入，其公共负端为B1-1，该端
子应外接220V（110V）信号电源的负端。
17) 端子B2-2～B2-16 为开入接点，均为220V（110V）光耦开入，其公共负端为B2-1，该端
子应外接220V（110V）信号电源的负端。
18) 端子B3-2～B3-16 为开入接点，均为220V（110V）光耦开入，其公共负端为B3-1，该端
子应外接220V（110V）信号电源的负端。
19) 端子C1-1～C1-16为四组遥跳、遥合接点，分别为遥跳1、遥合1、遥跳2、遥合2、遥跳3、遥合3、遥跳4、遥合4，C1-17、C1-18为备用接点。
20) 端子C2-1～C2-16为四组遥跳、遥合接点，分别为遥跳5、遥合5、遥跳6、遥合6、遥跳7、遥合7、遥跳8、遥合8，C2-17、C2-18为备用接点。
21) 端子C3-1～C3-16为四组遥跳、遥合接点，分别为遥跳9、遥合9、遥跳10、遥合10、遥跳11、遥合11、遥跳12、遥合12，C3-17、C3-18为备用接点。
22) 装置电源板下方设有一串口，若要打印功能，需在此配置打印模块T232。
6.6.3定值清单
保护类型
定值
定值号
定值范围
步长
PT断线告警
1线PT断线投退
1
ON/OFF

1线电压定值
2
0.10~300.00V
0.01V
1线负序电压定值
3
0.00~100.00V
0.01V
1线电流定值
4
0.50~100.00A
0.01A
母线绝缘监视
Ⅰ母绝缘监视告警投退
25
ON/OFF

Ⅰ母零序电压定值
26
0.10~300.00V
0.01V
6.7 DMP3398测控装置
6.7.1装置的安装开孔图

6.7.2装置背板端子图及原理接线图

DMP3398装置的背板端子图：

DMP3398装置的原理接线图：

背板端子接线说明：
1) 端子A7～A12 为三相测量CT 输入。
2) 端子A13～A14 为一组零序电流输入。
3) 端子A15～A16 为一组零序电压输入。
4) 端子A17～A18 为一组线路电压输入。
5) 端子A19、A21、A23 为母线UA、UB、UC的PT接线
