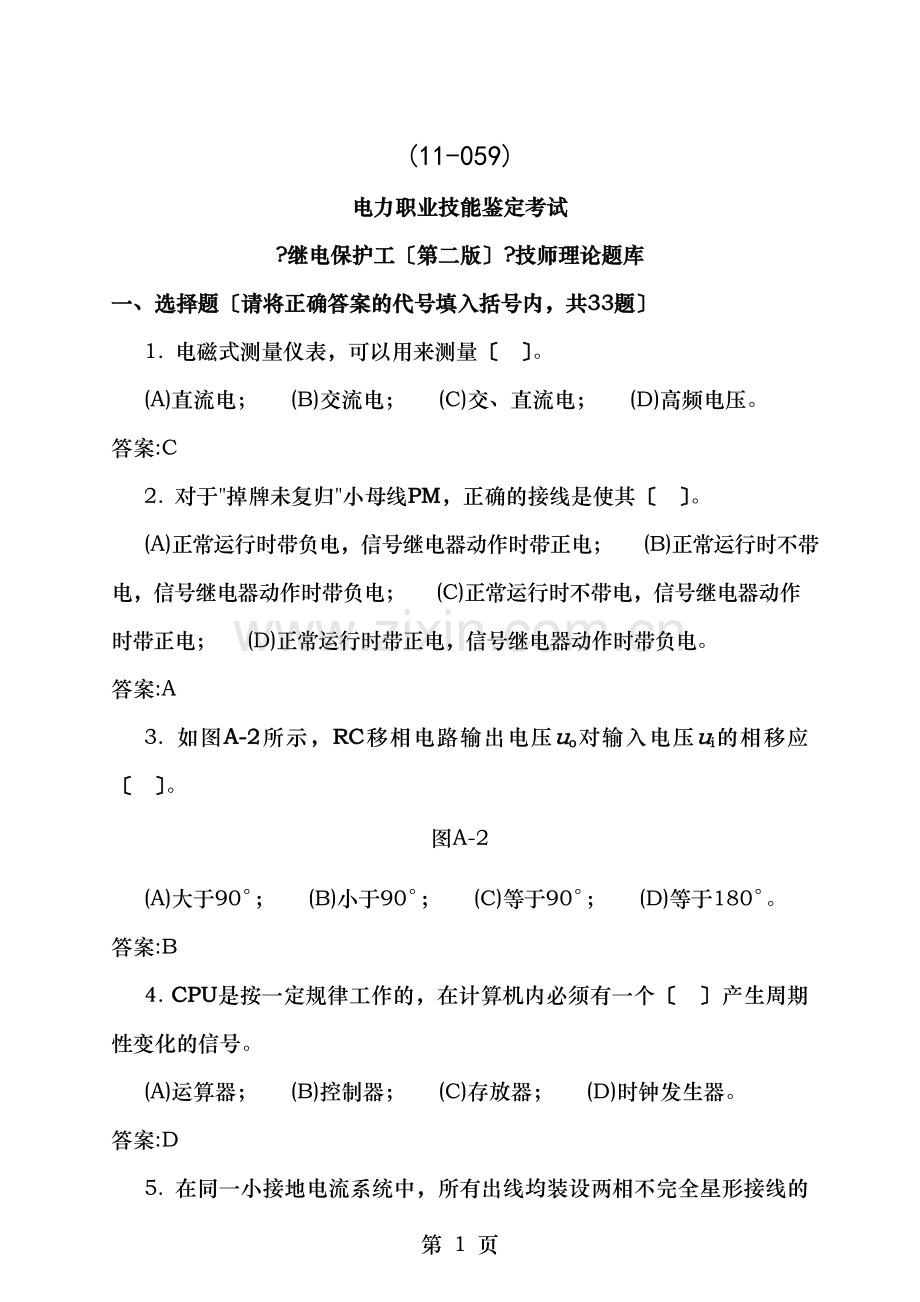

(11-059)
电力职业技能鉴定考试
?继电保护工〔第二版〕?技师理论题库
一、选择题〔请将正确答案的代号填入括号内，共33题〕
1. 电磁式测量仪表，可以用来测量〔 〕。
(A)直流电； (B)交流电； (C)交、直流电； (D)高频电压。
答案:C
2. 对于"掉牌未复归"小母线PM，正确的接线是使其〔 〕。
(A)正常运行时带负电，信号继电器动作时带正电； (B)正常运行时不带电，信号继电器动作时带负电； (C)正常运行时不带电，信号继电器动作时带正电； (D)正常运行时带正电，信号继电器动作时带负电。
答案:A
3. 如图A-2所示，RC移相电路输出电压uo对输入电压ui的相移应〔 〕。
图A-2
(A)大于90°； (B)小于90°； (C)等于90°； (D)等于180°。
答案:B
4. CPU是按一定规律工作的，在计算机内必须有一个〔 〕产生周期性变化的信号。
(A)运算器； (B)控制器； (C)存放器； (D)时钟发生器。
答案:D

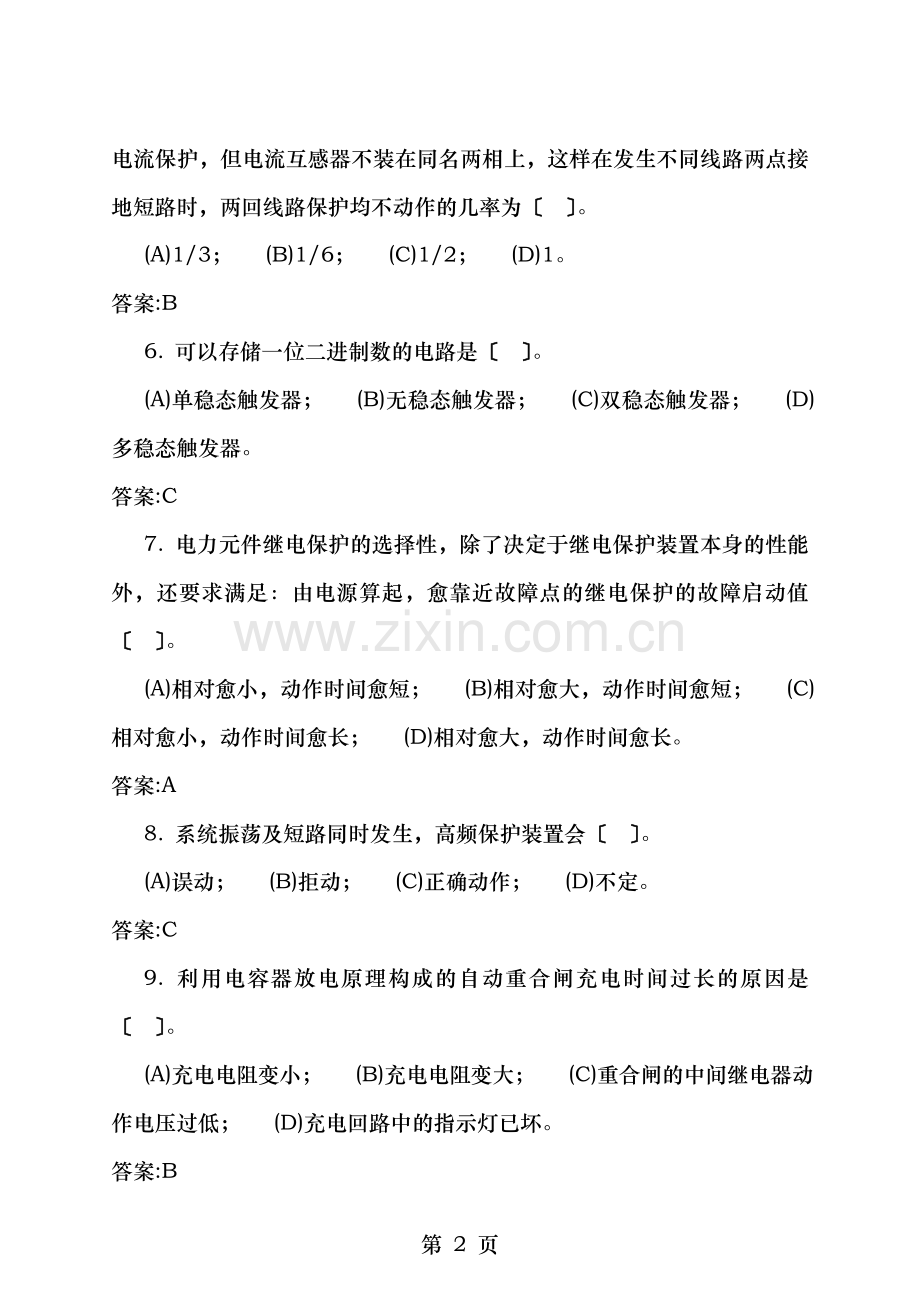

5. 在同一小接地电流系统中，所有出线均装设两相不完全星形接线的电流保护，但电流互感器不装在同名两相上，这样在发生不同线路两点接地短路时，两回线路保护均不动作的几率为〔 〕。
(A)1/3； (B)1/6； (C)1/2； (D)1。
答案:B
6. 可以存储一位二进制数的电路是〔 〕。
(A)单稳态触发器； (B)无稳态触发器； (C)双稳态触发器； (D)多稳态触发器。
答案:C
7. 电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护的故障启动值〔 〕。
(A)相对愈小，动作时间愈短； (B)相对愈大，动作时间愈短； (C)相对愈小，动作时间愈长； (D)相对愈大，动作时间愈长。
答案:A
8. 系统振荡及短路同时发生，高频保护装置会〔 〕。
(A)误动； (B)拒动； (C)正确动作； (D)不定。
答案:C
9. 利用电容器放电原理构成的自动重合闸充电时间过长的原因是〔 〕。
(A)充电电阻变小； (B)充电电阻变大； (C)重合闸的中间继电器动作电压过低； (D)充电回路中的指示灯已坏。
答案:B
10. 双母线差动保护的复合电压〔U0，U1，U2〕闭锁元件还要求闭锁每一断路器失灵保护，这一做法的原因是〔 〕。
(A)断路器失灵保护选择性能不好； (B)防止断路器失灵保护误动作； (C)断路器失灵保护原理不完善； (D)以上三种说法均正确。
答案:B

11. 按照反措要点要求，对于有两组跳闸线圈的断路器〔 〕。
(A)其每一跳闸回路应分别由专用的直流熔断器供电； (B)两组跳闸回路可共用一组直流熔断器供电； (C)其中一组由专用的直流熔断器供电，另一组可及一套主保护共用一组直流熔断器； (D)对直流熔断器无特殊要求。
答案:A
12. 同杆并架线路，在一条线路两侧三相断路器跳闸后，存在〔 〕电流。
(A)潜供； (B)助增； (C)汲出； (D)零序。
答案:A
13. 按照反措的要求，防止跳跃继电器的电流线圈及电压线圈间耐压水平应〔 〕。
(A)不低于2500V、2min的试验标准； (B)不低于1000V、1min的试验标准； (C)不低于2500V、1min的试验标准； (D)不低于1000V、2min的试验标准。
答案:B
14. 功率方向继电器的转矩M=KUKIKcos〔+a〕，所以继电器的动作带有方向性，它的动作范围〔 〕。
(A)- (90°+ a) ＞ ＞ (90°-a)； (B)= 90°-a；
(C)- (90°+a)＜＜(90°-a)； (D)=90°+a。
答案:C
15. 线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为〔 〕。
(A)保护有死区； (B)保护相继动作； (C)保护不正确动作； (D)保护既存在相继动作又存在死区。
答案:B
16. 如果不考虑负荷电流与线路电阻，在大电流接地系统中发生接地短路时，以下说法正确的选项是〔 〕。
(A)零序电流超前零序电压90°； (B)零序电流落后零序电压90°； (C)零序电流及零序电压同相； (D)零序电流及零序电压反相。
答案:A
17. 采用-30°接线的方向阻抗继电器，在三相短路故障时，继电器端子上所感受的阻抗等于〔 〕。
(A)短路点至保护安装处的正序阻抗； (B)〔/2〕； (C)〔1/2〕； (D)。
答案:B
18. 光纤通信的常见单位，表示光功率等于〔〕。
(A)100MW； (B)0MW； (C)1MW； (D)1W。
答案:A
19. 对于微机型保护，为增强其抗干扰能力应采取的方法是〔 〕。
(A)交流电源来线必须经抗干扰处理，直流电源来线可不经抗干扰处理； (B)直流电源来线必须经抗干扰处理，交流电源来线可不经抗干扰处理； (C)交流及直流电源来线均必须经抗干扰处理； (D)交流及直流电源来线均可不经抗干扰处理。
答案:C
20. 继电保护要求，电流互感器的一次电流等于最大短路电流时，其变比误差不大于〔 〕。
(A)5%； (B)8%； (C)10%； (D)3%。
答案:C
21. 二次回路铜芯控制电缆按机械强度要求，连接强电端子的芯线最小截面为〔 〕。
(A)2； (B)2； (C)2； (D)2。
答案:B
22. 水轮发电机过电压保护的整定值一般为〔 〕。
(A)动作电压为倍额定电压，动作延时取； (B)动作电压为倍额定电压，动作延时取3s； (C)动作电压为倍额定电压，动作延时取； (D)动作电压为倍额定电压，动作延时取3s。
答案:A
23. 发电机转子绕组两点接地对发电机的主要危害之一是〔 〕。
(A)破坏了发电机气隙磁场的对称性，将引起发电机剧烈振动，同时无功功率出力降低； (B)无功功率出力增加； (C)转子电流被地分流，使流过转子绕组的电流减少； (D)转子电流增加，致使转子绕组过电流。
答案:A
24. 对于专用高频通道，在新投入运行及在通道中更换了〔或增加了〕个别加工设备后，所进展的传输衰耗试验的结果，应保证收发信机接收对端信号时的通道裕度不低于〔 〕，否那么，不允许将保护投入运行。

(A)25dB； (B)； (C)； (D)9dB。
答案:C
25. 安装于同一面屏上由不同端子供电的两套保护装置的直流逻辑回路之间〔 〕。
(A)为防止相互干扰，绝对不允许有任何电磁联系； (B)不允许有任何电的联系，如有需要必须经空触点输出； (C)一般不允许有电磁联系，如有需要，应加装抗干扰电容等措施； (D)允许有电的联系。
答案:B
26. 断路器失灵保护是〔 〕。
(A)一种近后备保护，当故障元件的保护拒动时，可依靠该保护切除故障； (B)一种远后备保护，当故障元件的断路器拒动时，必须依靠故障元件本身保护的动作信号起动失灵保护以后切除故障点； (C)一种近后备保护，当故障元件的断路器拒动时，可依靠该保护隔离故障点； (D)一种远后备保护，当故障元件的保护拒动时，可依靠该保护切除故障。
答案:C
27. 继电保护的"三误"是〔 〕。
(A)误整定、误试验、误碰； (B)误整定、误接线、误试验； (C)误接线、误碰、误整定； (D)误碰、误试验、误接线。
答案:C
28. 负载功率为800W，功率因数为，电压为200V，用一只5A/10A，250V/500V的功率表去测量，应选〔 〕量程的表。
(A)5A，500V； (B)5A，250V； (C)10A，250V； (D)10A，500V。
答案:C
29. 利用纵向零序电压构成的发电机匝间保护，为了提高其动作的可靠性，那么应在保护的交流输入回路上〔 〕。
(A)加装2次谐波滤过器； (B)加装5次谐波滤过器； (C)加装3次谐波滤过器； (D)加装高次谐波滤过器。
答案:C
30. 利用纵向零序电压构成的发电机匝间保护，为了提高其动作的可靠性，那么应在保护的交流输入回路上〔 〕。
(A)加装2次谐波滤过器； (B)加装5次谐波滤过器； (C)加装3次谐波滤过器； (D)加装高次谐波滤过器。
答案:C
31. 变压器过励磁保护是按磁密B正比于〔 〕原理实现的。
(A)电压U及频率f乘积； (B)电压U及频率f的比值； (C)电压U及绕组线圈匝数N的比值； (D)电压U及绕组线圈匝数N的乘积。
答案:B
32. 来自电压互感器二次侧的4根开关场引入线〔Ua、Ub、Uc、Un〕与电压互感器三次侧的2根开关场引入线〔开口三角的UL、Un〕中的2个零相电缆Un，〔 〕。
(A)在开关场并接后，合成1根引至控制室接地； (B)必须分别引至控制室，并在控制室接地； (C)三次侧的Un在开关场接地后引入控制室N600，二次侧的Un单独引入控制室N600并接地； (D)在开关场并接接地后，合成1根后再引至控制室接地。
答案:B
33. 检查微机型保护回路及整定值的正确性〔 〕。
(A)可采用打印定值与键盘传动相结合的方法； (B)可采用检查VFC模数变换系统与键盘传动相结合的方法； (C)只能用从电流电压端子通入及故障情况相符的模拟量，使保护装置处于及投入运行完全一样状态的整组试验方法； (D)可采用打印定值与短接出口触点相结合的方法。
答案:C
二、判断题〔正确的请在括号内打"√"，错误的打"×"，共40题〕
1. 闭锁式高频保护，判断故障为区内故障发跳闸令的条件为：本侧停信元件在动作状态及此时通道无高频信号〔即收信元件在不动作状态〕。〔 〕
答案:×
2. 由于助增电流〔排除外汲情况〕的存在，使距离保护的测量阻抗增大，保护范围缩小。〔 〕
答案:√
3. 判断振荡用的相电流或正序电流元件应可靠躲过正常负荷电流。〔 〕
答案:√
4. 在数字电路中，正逻辑"1"表示低电位，"0"表示高电位。〔 〕
答案:×
5. 只要电压或电流的波形不是标准的正弦波，其中必定包含高次谐波。〔 〕
答案:√
6. 在大接地电流系统中，变压器中性点接地的数量与变压器在系统中的位置，是经综合考虑变压器的绝缘水平、降低接地短路电流、保证继电保护可靠动作等要求而决定的。〔 〕
答案:√
7. 距离保护安装处分支及短路点所在分支连接处还有其他分支电源时，流经故障线路的电流，大于流过保护安装处的电流，其增加局部称之为汲出电流。〔 〕
答案:×
8. 高压输电线路的高频加工设备是指阻波器、耦合电容器、结合滤波器与高频电缆。〔 〕
答案:√
9. 高频保护启动发信方式有：保护启动；远方启动；手动启动。〔 〕
答案:√
10. 接入负载的四端网络的输入阻抗，等于输入端电压及电流之比，它及网络系数及负载有关。〔 〕
答案:√
11. 综合重合闸中接地判别元件，一般由零序过电流或零序过电压继电器构成，它的作用是区别出非对称接地短路故障。〔 〕
答案:√
12. 失灵保护是当主保护或断路器拒动时用来切除故障的保护。〔 〕
答案:×
13. 在220kV双母线运行方式下，当任一母线故障，母线差动保护动作而母联断路器拒动时，母差保护将无法切除故障，这时需由断路器失灵保护或对侧线路保护来切除故障母线。〔 〕
答案:√
14. 高频保护通道的工作方式，可分为长期发信与故障时发信两种。〔 〕
答案:√
15. 综合重合闸中，低电压选相元件仅仅用在短路容量很小的一侧以及单电源线路的弱电侧。〔 〕
答案:√
16. 断路器失灵保护，是近后备保护中防止断路器拒动的一项有效措施，只有当远后备保护不能满足灵敏度要求时，才考虑装设断路器失灵保护。〔 〕
答案:√
17. 在双母线母联电流比相式母线保护中，任一母线故障，只要母联断路器中电流Ib=0，母线保护将拒绝动作，因此为了保证保护装置可靠动作，两段母线都必须有可靠电源及之连接。〔 〕
答案:√
18. 保护用电流互感器〔不包括中间电流互感器〕的稳态比误差不应大于10%，必要时还应考虑暂态误差。〔 〕
答案:×
19. 判断振荡用的相电流或正序电流元件应可靠躲过正常负荷电流。〔 〕

答案:√
20. 只要不影响保护正常运行，交、直流回路可以共用一根电缆。〔 〕
答案:×
21. 当直流回路有一点接地的状况下，允许长期运行。〔 〕
答案:×
22. 零序电流方向保护装置，接入综合重合闸的哪个端子，要视其整定值而定。当能躲过非全相运行时的零序电流时，从M端子接入；不能躲过时，从N端子接入。〔 〕
答案:×
23. 测量高频保护的高频电压时，可以使用绞合线。〔 〕
答案:×
24. 设K为电流互感器的变比，无论电流互感器是否饱与，其一次电流I1及二次电流I2始终保持I2=I1/K的关系。〔 〕
答案:×
25. 在负序网络或零序网络中，只在故障点有电动势作用于网络，所以故障点有时称为负序或零序电流的发生点。〔 〕
答案:√
26. 并联谐振应具备以下特征：电路中的总电流I到达最小值，电路中的总阻抗到达最大值。〔 〕
答案:√
27. 在高频电路中某测试点的电压UX与标准比拟电压U0之比取常用对数的10倍，称为该点的电压绝对电平。〔 〕
答案:×
28. 在高频闭锁距离保护中，为了防止外部故障切除后系统振荡时，靠近故障侧的距离元件误停信，而导致保护装置误动作，所以距离元件停信必须经振荡闭锁装置控制。〔 〕
答案:√
29. 装有单相重合闸的线路，在内部单相故障切除后转入非全相运行时，在非故障相负荷电流及非全相振荡电流作用下，相差高频保护起动元件可能不返回，两侧发信机继续发信，保护装置不会误动。〔 〕
答案:√
30. 高频闭锁距离保护装置一般都装有振荡闭锁元件，因此在非全相运行且系统振荡时不会误动，可从R端接入综合重合闸装置，但如果该保护及未经振荡闭锁的带时限局部的后备保护共用一个出口，那么该保护必须接入综合重合闸的M端子。〔 〕
答案:×
31. 如果断路器的液压操动机构打压频繁，可将第二微动开关往下移动一段距离，就可以防止。〔 〕
答案:×
32. 高频阻波器在工作频率下，要求衰耗值小于3dB。〔 〕
答案:×
33. 高频保护及通信合用通道时，通信人员可以随便在通道上工作。〔 〕
答案:×
34. 收发信机采用外差式接收方式与分时门控技术，可有效地解决收发信机同频而产生的频拍问题。〔 〕
答案:√
35. 因为高频发信机经常向通道发检查信号，所以线路的高频保护不用对试。〔 〕

答案:×
36. 为减少高频保护的差拍现象，调整到使本端发信电压U1及所接收的对端发信电压U2之比应大于4。〔 〕
答案:×
37. 高频振荡器中采用的石英晶体具有压电效应，当外加电压的频率及石英切片的固有谐振频率一样时，机械振荡的振幅就剧烈增加，通过石英切片的有功电流分量也随之大大增加，从而引起共振。〔 〕
答案:√
38. 在现场工作过程中，遇到异常现象或断路器跳闸时，不管及本身工作是否有关，应立即停顿工作，保持现状。〔 〕
答案:√
39. 计算机监控系统的根本功能就是为运行人员提供站内运行设备在正常与异常情况下的各种有用信息。〔 〕
答案:×
40. 对LFP-901A型微机保护装置主保护中的电压回路断线闭锁，只要三相电压相量与大于8V，即发断线闭锁信号。〔 〕
答案:√
三、简答题〔请填写答案，共19题〕
1. 在高压电网中，高频保护的作用是什么？
答案:答：高频保护用在远距离高压输电线路上，对被保护线路上任一点各类故障均能瞬时由两侧切除，从而提高电力系统运行的稳定性与重合闸的成功率。
2. 调频阻波器应检验哪些工程？
答案:答：检验的工程有：
〔1〕外部检查。
〔2〕阻波器的调谐与阻塞频带校验。
〔3〕检验阻抗频率特性Z=f〔F〕。
〔4〕检验分流衰耗特性b=f〔F〕。
〔5〕放电器放电电压校验。
3. 在大接地电流系统中，相间横差方向保护为什么也采用两相式接线？
答案:答：因为相间横差方向保护是用来反响相间短路的，在接地短路时被闭锁，因此保护装置可按两相式接线构成，假设要反响接地故障还需装设零序横差方向保护。
4. 何谓双母线接线断路器失灵保护？
答案:答：当系统发生故障时，故障元件的保护动作，因其断路器操动机构失灵拒绝跳闸时，通过故障元件的保护，作用于同一变电所相邻元件的断路器使之跳闸的保护方式，就称为断路器失灵保护。
5. 对综合重合闸中的选相元件有哪些根本要求？
答案:答：〔1〕在被保护范围内发生非对称接地故障时，故障相选相元件必须可靠动作，并应有足够的灵敏度。
〔2〕在被保护范围内发生单相接地故障以及在切除故障相后的非全相运行状态下，非故障相的选相元件不应误动作。
〔3〕选相元件的灵敏度及动作时间都不应影响线路主保护的性能。
〔4〕个别选相元件拒动时，应能保证正确跳开三相断路器，并进展三相重合闸。
6. 在综合重合闸装置中。通常采用两种重合闸时间，即"短延时"与"长延时"，这是为什么？
答案:答：这是为了使三相重合与单相重合的重合时间可以分别进展整定。因为由于潜供电流的影响，一般单相重合的时间要比三相重合的时间长。另外可以在高频保护投入或退出运行时，采用不同的重合闸时间。当高频保护投入时，重合闸时间投"短延时"；当高频保护退出运行时，重合闸时间投"长延时"。
7. 综合重合闸的作用是什么？
答案:答：综合重合闸的作用是：当线路发生单相接地或相间故障时，进展单相或三相跳闸及进展单相或三相一次重合闸。特别是当发生单相接地故障时，可以有选择地跳开故障相两侧的断路器，使非故障两相继续供电，然后进展单相重合闸。这对超高压电网的稳定运行有着重大意义。
8. 简述微机保护投运前为什么要用系统工作电压及负荷电流进展检验。
答案:答：利用系统工作电压及负荷电流进展检验是对装置交流二次回路接线是否正确的最后—次检验，因此事先要做出检验的预期结果，以保证装置检验的正确性。
9. 断路器失灵保护中电流控制元件的整定原那么是什么？
答案:答：应保护对线路末端单相接地故障或变压器低压侧故障时有足够灵敏度，灵敏系数大于，并尽可能躲过正常运行负荷电流。
10. 电压互感器与电流互感器在作用原理上有什么区别？
答案:答：主要区别是正常运行时工作状态很不一样，表现为：
〔1〕电流互感器二次可以短路，但不得开路；电压互感器二次可以开路，但不得短路。
〔2〕相对于二次侧的负荷来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。
〔3〕电压互感器正常工作时的磁通密度接近饱与值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱与值。
11. 用试停方法查找直流接地有时找不到接地点在哪个系统，可能是什么原因？
答案:答：当直流接地发生在充电设备、蓄电池本身与直流母线上时，用拉路方法是找不到接地点的。当直流采取环路供电方式时，如不首先断开环路也是不能找到接地点的。除上述情况外，还有直流串电〔寄生回路〕、同极两点接地、直流系统绝缘不良，多处出现虚接地点，形成很高的接地电压，在表计上出现接地指示。所以在拉路查找时，往往不能一下全部拉掉接地点，因而仍然有接地现象的存在。
12. 在具有远方起动的高频保护中为什么要设置断路器三跳位置停信回路？
答案:答：〔1〕在发生区内故障时，一侧断路器先跳闸，如果不立即停信，由于无操作电流，发信机将发生连续的高频信号，对侧收信机也收到连续的高频信号，那么闭锁保护出口，不能跳闸。
〔2〕当手动或自动重合于永久性故障时，由于对侧没有合闸，于是经远方启动回路，发出高频连续波，使先合闸的一侧被闭锁，保护拒动。为了保证在上述情况下两侧装置可靠动作，必须设置断路器三跳停信回路。
13. LFP-901A在通道为闭锁式时的通道试验逻辑是什么？
答案:答：按下通道试验按钮，本侧发信、200ms后本侧停信，连续收对侧信号5s后〔对侧连续发10s〕，本起动发信10s。
14. 在装设接地铜排时是否必须将保护屏对地绝缘？
答案:答：没有必要将保护屏对地绝缘。虽然保护屏骑在槽钢上，槽钢上又置有联通的铜网，但铜网及槽钢等的接触只不过是点接触。即使接触的地网两点间有由外部传来的地电位差，但因这个电位差只能通过两个接触电源与两点间的铜排电源才能形成回路，而铜排电源值远小于接触电源值，因而在铜排两点间不可能产生有影响的电位差。
15. 用一次电流及工作电压进展检验的目的是什么？
答案:答：对新安装的或设备回路经较大变动的装置，在投入运行以前，必须用一次电流与工作电压加以检验，目的是
〔1〕对接入电流、电压的相互相位、极性有严格要求的装置〔如带方向的电流保护、距离保护等〕，判定其相别、相位关系以及所保护的方向是否正确。
〔2〕判定电流差动保护〔母线、发电机、变压器的差动保护、线路纵差保护及横差保护等〕接到保护回路中的各组电流回路的相对极性关系及变化是否正确。
〔3〕判定利用相序滤过器构成的保护所接入的电流〔电压〕的相序是否正确，滤过器的调整是否适宜。
〔4〕判定每组电流互感器的接线是否正确，回路连线是否牢靠。定期检验时，如果设备回路没有变动〔未更换一次设备辅助交流器等〕，只需用简单的方法判明曾被拆动的二次回路接线确实恢复正常〔如对差对保护测量其差电流，用电压表测量继电器电压端子上的电压等〕即可。
16. 发电机纵差及发一变组纵差保护最本质的区别是什么？变压器纵差保护为什么能反响绕组匝间短路？
答案:答：两者保护范围不同并不是本质区别。它们本质区别在于发电机纵差保护范围只包含定子绕组电路，在正常运行与外部短路时电路电流满足∑I=0关系，而发—变组纵差保护范围中参加了变压器，使它受到磁路影响，在运行与空载合闸时∑I≠0。后者比前者增加了暂态与稳态励磁电流局部。
变压器某侧绕组匝间短路时，该绕组的匝间短路局部可视为出现了一个新的短路绕组，使差流变大，当到达整定值时差动就会动作。
17. 对500kV变压器纵差保护的技术要求是什么？
答案:答：500kV变压器纵差保护的技术要求：
〔1〕应能躲过励磁涌流与区外短路产生的不平衡电流。
〔2〕应在变压器过励磁时不误动。
〔3〕差动保护范围应包括变压器套管及其引出线。
〔4〕用TPY级暂态型电流互感器。
18. 简述光电耦合器的作用。
答案:答：光电耦合器常用于开关量信号的隔离，使其输入及输出之间电气上完全隔离，尤其是可以实现地电位的隔离，这可以有之间电气上完成隔离，尤其是可以实现地电位的隔离，这可以有效地抑制共模干扰。
19. 怎样设置继电保护装置试验回路的接地点？
答案:答：在向装置通入交流工频试验电源时，必须首先将装置交流回路的接地点断开，除试验电源本身允许有一个接地点之外，在整个试验回路中不允许有第二接地点，当测试仪表的测试端子必须有接地点时，这些接地点应接于同一点上。规定有接地端的测试仪表，在现场进展实验时，不允许直接接到直流电源回路上，以防止发生直流接地。
四、计算题〔请填写答案，共25题〕
1. 有一个线圈接在正弦交流50Hz、220V电源上，电流为5A，当接在直流220V电源上时，电流为10A，求：线圈电感？
答案:解：〔1〕接直流回路时只有电阻
〔2〕接交流时为阻抗
又X=2p fL
〔mH〕
答：线圈电感为。
2. 一高频通道，M端发信功率为10W，N端收信功率为，试计算通道衰耗。
答案:解：通道衰耗为
答：通道衰耗为。
3. 某断路器合闸接触器的线圈电阻为600W，直流电源为220V，怎样选择重合闸继电器的参数？
答案:解：断路器合闸接触器线圈的电流为
〔A〕
为保证可靠合闸，重合闸继电器额定电流的选择应及合闸接触器线圈相配合，并保证对重合闸继电器的动作电流有不小于的灵敏度，故重合闸继电器的额定电流应为
〔A〕
取Ie = 〔A〕
答：选取Ie为。
4. 在大接地电流系统中，电压三相对称，当B、C相各自短路接地时，B相短路电流为800，A、C相短路电流为850A。试求接地电流是多少？

答案:解：3I0 = IA + IB + IC=800+ 850
= 800(0.707 + j0.707) + 850(-0.966 + j0.259)
〔A〕
故接地电流3I0A
答：接地电流为A。
5. 有一台Yd11接线、容量为、变比为〔kV〕的变压器，一次侧电流为158A，二次侧电流为1730A。一次侧电流互感器的变比KTAY = 300/5，二次侧电流互感器的变比KTA△=2000/5，在该变压器上装设差动保护，试计算差动回路中各侧电流及流入差动继电器的不平衡电流分别是多少？
答案:答：由于变压器为Yd11接线，为校正一次线电流的相位差，要进展相位补偿。
变压器115kV侧二次回路电流为：I2 = I÷KTAY =
变压器侧二次回路电流为：I2△ = I△÷KTA△
流入差动继电器的不平衡电流为：Iapn=I2 - I2△= -
6. 有一组三相不对称量：=58V，=33V，=33V。试计算其负序电压分量。
答案:解：根据对称分量法
代入数值得
=(58+j33-j33)=〔V〕
答：负序电压分量为。
7. 如图D-11所示电路中，继电器的电阻r = 250W，电感L=25H〔吸合时的值〕，E=24V，R1=230W，此继电器的返回电流为4mA。试问开关K合上后经过多长时间继电器能返回？
图D-11
答案:解：K合上后继电器所在回路的时间常数
〔s〕
继电器电流的初始值为
〔A〕
故K合上后继电器电流的变化规律为
按i解得

〔s〕
即K合上后经继电器能返回。
答：所需时间为。
8. 某时间继电器的延时是利用电阻电容充电电路实现的，如图D-12所示。设时间继电器在动作时电压为20V，直流电源电压E=24V，电容C=20mF，电阻R=280kW。问时间继电器在开关K合上后几秒动作？
图D-12
答案:解：开关K合上后电容C充电，其电压的变化规律为
，那么
T = 280×103×20×10-6ln=10〔s〕
即K合上后经10s继电器动作。
答：经10s动作。
9. 如图D-20所示为双稳态电路。b =20，Icbo= 5mA，试验证饱与条件与截止条件。
图D-20
答案:解：饱与条件为
现b＞，故满足饱与条件
截止条件为
〔kW〕
现Rb＜1200kW，满足截止条件。
答：满足饱与条件及截止条件。
10. 根据系统阻抗图D-22所示，计算k点短路时流过保护安装点的两相短路电流〔S*=100MVA，U*=66kV〕。
图D-22
答案:解：
= 0.168 + 0.032 + 0.3 =
〔A〕
答：k点短路时流过保护安装点的两相短路电流为。
11. 如图D-13所示，k1点最大三相短路电流为1300A〔折合到110kV侧〕，k2点的最大接地短路电流为2600A，最小接地短路电流为2000A，1号断路器零序保护的一次整定值为Ⅰ段1200A，0s；Ⅱ段330A，。计算3号断路器零序电流保护Ⅰ、Ⅱ、Ⅲ段的一次动作电流值及动作时间〔取可靠系数Krel，配合系数Kco〕。
图D-13
答案:解：〔1〕2号断路器零序Ⅰ段的整定：
1〕动作电流按避越k1点三相短路最大不平衡电流整定，即
I′op(2)=KrelI(3)kmax×0.1=1.3×1300×0.1=169〔A〕
2〕动作时间为0s。
〔2〕3号断路器零序保护的定值：
1〕零序Ⅰ段的定值按避越k2点最大接地短路电流，即
I′op(3)=KrelIkg=1.3×2600=3380〔A〕
零序Ⅰ段动作时间为0s
2〕零序Ⅱ段的定值。
动作电流按及1号断路器零序Ⅰ段相配合，即
I″op(3)=KcoI′op(1)=1.1×1200=1320〔A〕
动作时间按及1、2号断路器零序Ⅰ段相配合，即
t″3=t′2+Dt〔s〕
3〕零序Ⅲ段的定值。
动作电流按及1号断路器零序Ⅱ段相配合，即
=Kco =1.1×330=363〔A〕
动作时间按及1号断路器零序Ⅱ段相配合，即
=+Dt 〔s〕
答：3号断路器零序电流保护Ⅰ段动作电流为3380A，动作时间为0s；Ⅱ段动作电流为1320A，动作时间为；Ⅲ段动作电流为363A，动作时间为。
12. 如图D-21所示电路，四个电容器的电容各为C1=C4mF，C2=C3mF。试求：〔1〕开关K翻开时，ab两点间的等效电容。〔2〕开关K合上时，ab两点间的等效电容。
图D-21
答案:解：〔1〕开关K翻开时，其等效电容为
〔2〕开关K合上时，其等效电容
答：开关K翻开时，等效电容为mF；开关K合上时，等效电容为mF。
13. 如图D-23所示，某35kV单电源辐射形线路，L1的保护方案为限时电流速断与过电流保护，电流互感器为不完全星形接线。L1的最大负荷电流为300A，变电站A的1、2号断路器保护定值如图D-23所示。计算L1的保护定值〔不校灵敏度〕。
图D-23
答案:解：L1的保护定值计算如下：
〔1〕限时电流速断保护：
1〕动作电流按及1号断路器电流速断保护相配合，即
〔A〕
2〕动作时限按及2号断路器限时电流速断〔t′(2)=〕相配合，即
t′(3) = t′(2)+Dt=+=
〔2〕过电流保护：
1〕动作电流按避越本线路最大负荷电流整定，即
〔A〕
2〕动作时限按及2号断路器定时电流〔t″(2)〕相配合，即
t″(3)= t″(2)+Dt =
答：限时电流速断保护动作电流为，动作时间为1s；过电流保护动作电流为，动作时间为2s。
14. 如图D-24所示，1、2号断路器均装设三段式的相间距离保护〔方向阻抗继电器〕，1号断路器一次整定阻抗值为：W/ph，0s，=11W/ph，，= 114W/ph，3s。AB段线路输送的最大负荷电流为500A，最大负荷功率因数角为=40°。试计算2号断路器距离保护的Ⅰ、Ⅱ、Ⅲ段的二次整定阻抗与最大灵敏角。
图D-24
答案:解：2号断路器距离保护的整定

Ⅰ段按线路全长的80%整定，那么有
= =〔W/ph〕
〔W/ph〕
动作时间
最大灵敏角度
Ⅱ段按及1号断路器的距离Ⅱ段相配合整定，那么有
〔W/ph〕
故 〔W/ph〕
动作时间〔s〕
Ⅲ段按最大负荷电流整定，那么有最小负荷阻抗
〔W/ph〕
〔W/ph〕
〔W/ph〕
〔s〕
式中：分别为第Ⅰ、Ⅱ、Ⅲ段的一次整定阻抗；KK为系数，取；Krel、Kr分别为阻抗继电器的可靠系数与返回系数；分别为第Ⅰ、Ⅱ、Ⅲ段继电器的整定阻抗值。故2号继电器距离保护的Ⅲ段整定值分别为：
Ⅰ段W/ph，动作时间为0s；
Ⅱ段W/ph，动作时间为；
Ⅲ段W/ph，动作时间为；
答：Ⅰ段W/ph，0s；Ⅱ段W/ph，；Ⅲ段W/ph，。
15. 如图D-34所示，有对称T型四端网络，R1=R2=200W，R3=800W，其负载电阻R=600W，求该四端网络的衰耗值。
图D-34
答案:解：用电流比求
∴〔dB〕
答：衰耗为。
16. D-35所示，求在三种两相短路时，电流互感器的二次视在负载。

图D-35
答案:解：
A、B两相短路时
同理，B、C两相短路时
C、A两相短路时，因零线内无电流，故
故AB、BC两相短路时，二次视在负载为2Zf，CA两相短路时，二次视在负载为Zf。
17. 某一电流互感器的变比为600/5，某一次侧通过最大三相短路电流4800A，如测得该电流互感器某一点的伏安特性为Ic=3A时，U2=150V，试问二次接入3W负载阻抗〔包括电流互感器二次漏抗及电缆电阻〕时，其变比误差能否超过10%？
答案:解：二次电流为4800/120=40A
=(40-3)×3=111V
因111V＜150V 相应＜3A，假设按3A计算，那么
I2=40-3=37A
此时变比误差DI=(40-37)/43=7.5%＜10%
故变比误差不超过10%
18. 如图D-36所示为一结合滤过器，工作频率为380kHz，从线路侧测量时，U1=10V，U2，U3。求输入阻抗与工作衰耗。
图D-36
答案:解：工作衰耗
〔Np〕
输入阻抗
答：输入阻抗为400W，工作衰耗为。
19. 试证明0°接线的阻抗继电器，在三相或两相短路情况下其测量阻抗均相等。
答案:解：〔1〕当三相短路时，参加到三个继电器的电压与电流均为
〔2〕当两相短路时，参加故障相继电器的电压与电流
即 Z (3) =Z (2) =Z1L
答：测量阻抗均为Z1L。
20. 有一高频阻波器，电感量100mH，阻塞频率为400kHz。求阻波器内需并联多大电容才能满足要求。
答案:解：谐振频率为
并联电容为
即阻波器内并联1585pF的电容才能满足要求。
答：需并1585pF电容。
21. 结合滤过器的试验接线如图D-41所示，在高频工作频段所测得的数值为：U1=10V，U2，U3，U4，各元件参数如图D-41所示。试计算结合滤过器电缆侧的输入阻抗与工作衰耗。
图D-41
答案:解：〔1〕电缆侧的输入阻抗
〔2〕工作衰耗
〔dB〕
答：输入阻抗为W，工作衰耗为。
22. 如图D-42所示，一衰耗值P为的对称T型四端网络的特性阻抗及负载阻抗相等，均为75W。求该四端网络的参数R1、R2及R3值。
图D-42
答案:解：根据题意RC=R=75W，R1=R2

故实际只要求R1、R3即可，列方程
，即
∵RC=R，R1=R2，根据上述两式可求出
将实际数值P换算成奈培单位，即为1Np，代入上式，得
答：R1及R2相等且为W，R3为W。
23. 如图D-43所示，母线A处装有距离保护，当k1处发生短路故障时，请说明助增电流对距离保护的影响。
图D-43
答案:解：设Z1为每公里线路的阻抗，那么阻抗元件感受到的测量阻抗为
式中 Kb为分支系数。
因为|IBD|＞|IAB|，所以Kb＞1。
由于助增电流ICB的存在，使得ZmZ≠Z1(LAB+L)，即阻抗元件的感受阻抗不能反映保护安装处到短路点的距离，而是使ZmA大于该段距离内的线路阻抗，即助增电流增大了阻抗
