透镜及其应用
一、填空题
1. 凸透镜成像特点与应用见下表：
物位置
像位置
像性质
应用举例
u＞2f
2f＞v＞f
物像
异侧
缩小、倒立、实像
照相机，眼睛
u=2f
v=2f
等大、倒立、实像
特点：实像大小转折点
2f＞u＞f
v＞2f
放大、倒立、实像
幻灯，电影机
u=f
不成像
特点：像虚实转折点
u＜f
物像同侧
放大、正立、虚像
放大镜
在研究凸透镜成像实验中，当烛焰距凸透镜10厘米时，可以在光屏上成一个等大实像。根据上表总结出规律，先移动蜡烛使它距透镜为12厘米时，调整光屏，在光屏上会得到__________、____________________像．
2. 观察如下图三个光路图，甲图表示______原理图，乙图表示_____原理图，丙图表示______原理图(选填“照相机〞、“幻灯机〞与“放大镜〞)．
3. 在总结凸透镜成像规律时，可简要归纳成“一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。〞
〔1〕“一焦分虚实〞意思是物体在一倍焦距以内成_______像，一倍焦距以外成_______像。
〔2〕“二焦分大小〞意思是物距小于二倍焦距，成________实像，〔焦点除外〕；物距大于二倍焦距成________实像。

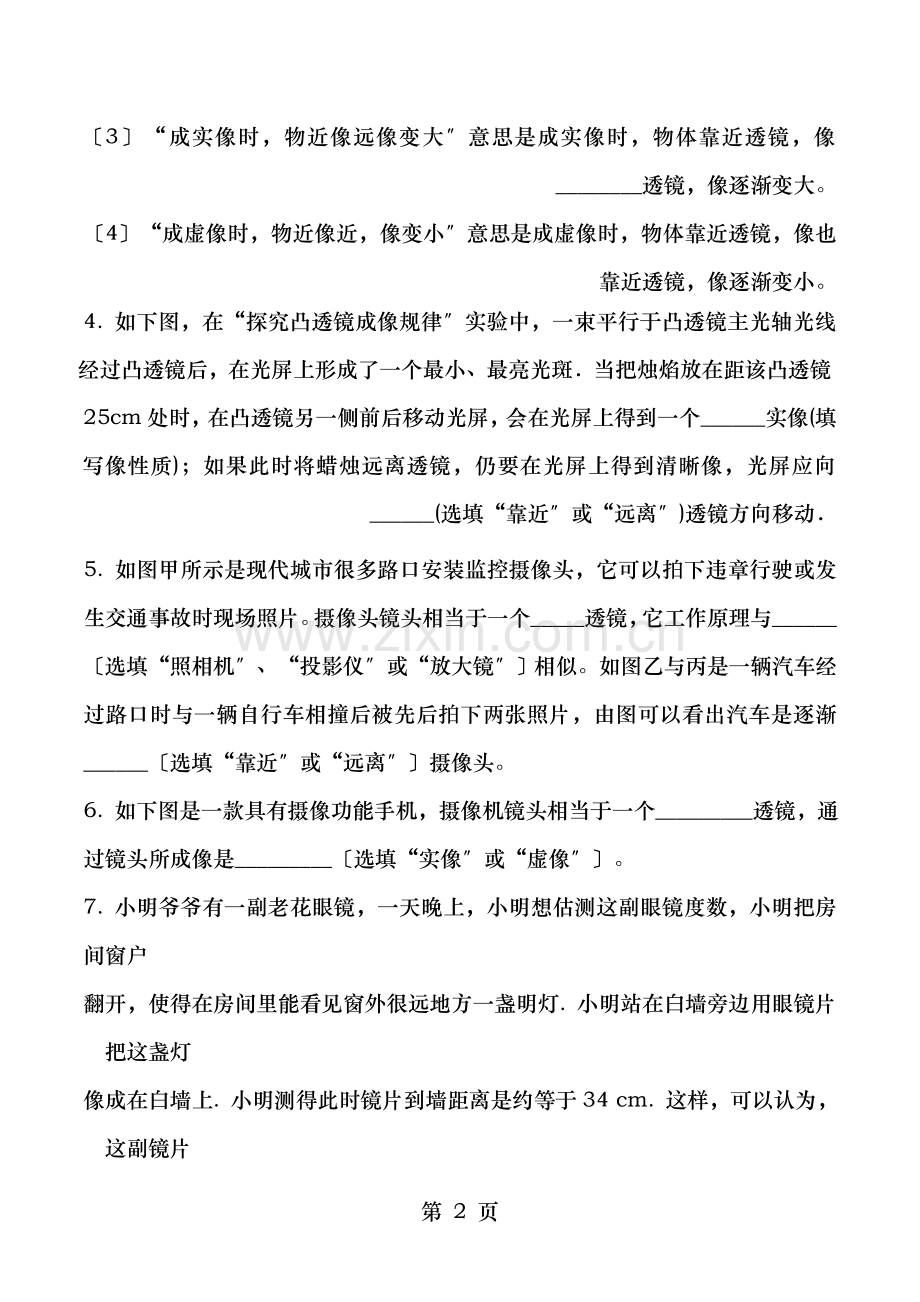

〔3〕“成实像时，物近像远像变大〞意思是成实像时，物体靠近透镜，像________透镜，像逐渐变大。
〔4〕“成虚像时，物近像近，像变小〞意思是成虚像时，物体靠近透镜，像也靠近透镜，像逐渐变小。
4. 如下图，在“探究凸透镜成像规律〞实验中，一束平行于凸透镜主光轴光线经过凸透镜后，在光屏上形成了一个最小、最亮光斑．当把烛焰放在距该凸透镜25cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个______实像(填写像性质)；如果此时将蜡烛远离透镜，仍要在光屏上得到清晰像，光屏应向______(选填“靠近〞或“远离〞)透镜方向移动．
5. 如图甲所示是现代城市很多路口安装监控摄像头，它可以拍下违章行驶或发生交通事故时现场照片。摄像头镜头相当于一个_____透镜，它工作原理与______〔选填“照相机〞、“投影仪〞或“放大镜〞〕相似。如图乙与丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下两张照片，由图可以看出汽车是逐渐______〔选填“靠近〞或“远离〞〕摄像头。
6. 如下图是一款具有摄像功能手机，摄像机镜头相当于一个_________透镜，通过镜头所成像是_________〔选填“实像〞或“虚像〞〕。
7. 小明爷爷有一副老花眼镜，一天晚上，小明想估测这副眼镜度数，小明把房间窗户
翻开，使得在房间里能看见窗外很远地方一盏明灯. 小明站在白墙旁边用眼镜片把这盏灯
像成在白墙上. 小明测得此时镜片到墙距离是约等于34 cm. 这样，可以认为，这副镜片
焦度是_________，镜片度数是__________度.
8. 显微镜镜筒两端各有一组透镜，每组透镜作用相当于一个__________，靠近眼睛叫__________，靠近被观察物体叫__________.
9. 望远镜物镜与目镜分别由__________组成. 物镜作用使远处物体在焦点附近成__________，目镜作用是用来把__________.
10. 如果眼球______，或者晶状体过厚，远处物体反射来光线通过_______折射后
形成物像，就会落在视网膜__________造成近视眼. 人用眼睛观察一个物体，例如观察
一棵树，其光学原理就像图中一支蜡烛通过凸透镜成像在光屏上一样__________就相当
于图中蜡烛，人眼睛_________就相当于凸透镜，_________就相当于光屏.
二、选择题
11. 以下各镜中，不能改变光束会聚或发散性质是 〔 〕
A．凸透镜 B．凹透镜
C．凸镜 D．平面镜
12. 一凸透镜焦点为F，一凹透镜焦点为F′，让这两个透镜一侧都正对着太阳，那么在两透镜另一侧焦点上，F与F′温度相比 〔 〕
A．F点温度较高 B．F′点温度较高
C．两点温度一样高 D．无法判断
13. 将蜡烛放在离凸透镜30cm地方，在离物体45cm光屏上可以得到烛焰清晰像，那么 〔 〕
A．凸透镜焦距是90cm，像是放大。 B．凸透镜焦距是18cm，像是放大。
C．凸透镜焦距是10cm，像是放大。 D．凸透镜焦距是10cm，像是缩小。
14. 某物体通过凸透镜成一个倒立，缩小实像，像与凸透镜距离为20cm，那么此凸透镜
焦距为 〔 〕
A．f < 10cm B．10cm < f < 20cm C．f > 20cm D．无法判断
15. 在研究凸透镜成像实验中，如果在光屏上得到一个放大、倒立像，量得光屏到透镜距离为24cm，那么凸透镜焦距可能为 〔 〕
A．20cm B．15cm C．12cm D．10cm
16. 以下光路图画法正确是 〔 〕
17. 如下图，M点是凸透镜右焦点像。那么透镜焦距是 ( )
A．0. 1m B．0. 2m C．0. 3m D．0. 5m
18. 如下图是利用航空摄影拍摄到铜仁市碧江区一角，如果拍摄时所用照像机镜头焦距是50mm，那么胶片到镜头距离应 〔 〕
A．大于100mm B．略大于50mm C．小于50mm D．等于50mm
19. 如下图，把一只点燃蜡烛放在距离凸透镜2倍焦距以外地方，在透镜另一侧调节光屏位置可找到一个清晰像．这个像是以下图中 ( )
A．甲 B．乙 C．丙 D．丁
20. 一物体放在凸透镜前20cm主光轴上，在光屏上能得到放大像，据此可判断〔 〕
A． 物体放在凸透镜前主光轴上21cm处，一定能得到放大实像
B． 物体放在凸透镜前主光轴上21cm处，一定能得到缩小实像
C． 物体放在凸透镜前主光轴上10cm处，一定能得到放大虚像
D． 物体放在凸透镜前主光轴上19cm处，一定能得到缩小实像
21. 发光物P从距凸透镜60cm地方沿主轴向透镜方向以v = 5cm/s速度开场作匀速直线运动。凸透镜焦距f = 10cm，关于发光物p在凸透镜中成像，以下说法中正确是 ( )
A． 当t = 1s时，成放大、倒立实像 B． 当t = 6s时，成缩小、倒立实像
C． 当t = 10s时，成放大、正立虚像 D． 当t = 11s时，成放大、倒立实像
22. 蜡烛、凸透镜，光屏依次放在左以下图所示A. B. C三处，这时光屏上恰好得到一个
倒立、缩小实像，假设要在光屏上得到一个倒立放大实像，应该 〔 〕
A． 向右移动蜡烛 B． 向右移动凸透镜
C． 向右移动光屏 D． 将蜡烛与光屏交换位置
23. 如下图是照相机成像示意图，以下说法中正确是 ( )
A．照相机使用是凸透镜 B．照相机使用是凹透镜
C．所成像是正立、缩小实像 D．所成像是倒立、缩小虚像
24. 小强看远处某点时，其光路如下图，那么以下说法正确是 ( )
A．小强眼睛是近视眼，应配凸透镜做成眼镜
B．小强眼睛是近视眼，应配凹透镜做成眼镜
C．小强眼睛是远视眼，应配凸透镜做成眼镜
D．小强眼睛正常，无需配戴眼镜
25. 如下图，给凸透镜“戴〞上近视眼镜，此时光屏上能成一清晰像．假设“取〞下近视眼镜，为使光屏上像清晰，在保持烛焰与透镜位置不变条件下，应该将光屏 ( )
A．靠近透镜 B．远离透镜
C．靠近透镜与远离透镜都可以 D．保持在原来位置
三、作图与实验探究
26. 如下图，一束光经凸透镜后射在平面镜上，请完成光路图。
27. 凸透镜焦点是实焦点，利用平行光源可以找到焦点，直接测出焦距，凹透镜焦点是虚焦点，如何利用凸透镜来测定凹透镜焦距？写出需要实验器材与实验步骤。
28. 在探究“凸透镜成像规律〞实验中，小欣记录局部实验数据如下表；
(1)表格中有几项内容漏写了，请你帮助填补：a________；b________。
(2)实验过程中小欣观察到第2次所成像________〔填“大于〞、“等于〞或“小于〞〕第1次所成像。
(3)当把蜡烛调到距离透镜8cm位置时，小欣发现无论移动光屏，光屏上始终得不到像。为了观察到这时所成像，眼睛与蜡烛应该在凸透镜________〔“同〞或“异〞〕侧。
29. 在利用光具座进展凸透镜成像实验探究中：
〔1〕如图甲所示，一束平行于凸透镜主光轴光线经过凸透镜后，在光屏上形成了一个最小、最亮光斑。由图可知，凸透镜对光线具有 ，作用，该凸透镜焦距是 ，cm。
〔2〕将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能原因： 。
〔3〕调整后，把烛焰放在距凸透镜16cm处时〔如图乙〕，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、 实像〔填写像性质〕； (填光学仪器)就是利用这一成像规律工作。如果将蜡烛在乙图根底上远离透镜，仍要在光屏上得到清晰像，光屏应向 (选填“靠近〞或“远离〞〕透镜方向移动。
四、阅读与理解题
30. 请仔细阅读下文，按要求答复以下问题。
人类眼睛
人类眼睛很像一架照相机。眼睛与照相机不同之处是：人眼睛是通过调节晶状体弯曲程度，改变晶状体焦距来获得清晰 、缩小实像，如下图；普通照相机是在物距确定情况下通过改变像距使像变得清晰。由眼睛调节作用所能看清最远点，叫远点，正常眼远点在极远处。眼睛所能看清最近点，叫近点，正常眼近点约距眼睛10cm。眼睛是人体重要器官，长时间用眼，比方看书，看电视、计算机，都可以引起眼睛疲劳，眼睛疲劳常见病症是头疼脑涨、眼睛发干。看物体时间较长也不易感到疲劳距离叫明视距离，正常眼明视距离25cm。
请结合上文与所学物理知识完成下题：
(1)请把文中像性质补充完整。
(2)人眼睛是通过 ，使远近不同物体获得清晰像，普通照相机是在物距确定情况下通过改变 使像变得清晰。
(3)根据上文，你认为人正常眼睛观察范围是： ( )
A. 0～10cm B. 10cm～25cm C. 10cm～极处 D. 0～25cm
(4)如何预防眼睛疲劳，请你提出一条合理化建议。
31. 阅读凸透镜成像规律口诀，请你解释说明画线句子物理含义。
凸透镜成像规律口决记忆法〔一〕：
物远实像小而近，物近实像大而远， 如果物放焦点内，正立放大虚像现，
幻灯放像像好大，物处一焦二焦间， 相机缩你小不点，物处二倍焦距外。
凸透镜成像规律口决记忆法〔二〕：
凸透镜，本领大，照相、幻灯与放大， 二倍焦外倒实小，二倍焦内倒实大，
假设是物放焦点内，像物同侧虚像大， 一条规律记在心，物近像远像变大。
◆透镜及其应用专题综合检测试题参考答案
一、填空题
1. 倒立 缩小 实 2. 放大镜 照相机 投影仪〔幻灯机〕 3. 〔1〕虚 实 〔2〕放大 缩小
（3） 远离 4. 倒立 缩小 靠近 5. 凸 照相机 远离 6. 凸 实 7. 3m-1 300
8. 凸透镜 目镜 物镜 9. 凸透镜，缩小实像 ，焦点附近相放大。 10. 前前方向上过长〔前后径过长〕 角膜与晶状体 前 角膜与晶状体 视网膜
二、选择题
11 . D 12. A 13. B 14. B 15. D 16. ABCD 17. A 18. B
（1） B 20. B 21. B 22. D 23. A 24. B 25. A
三、作图与实验探究
26. 根据折射光线过凸透镜焦点画出即可；过平面镜入射点垂直镜面作出法线，然后根据入射角等于反射角画出反射光线。如下图：
27. 要测出凹透镜焦距，需要平行光源、凸透镜、刻度尺、光具座等辅助器材. 如右图所示，其操作与观察方法是：让平行光源通过凸透镜后会聚在焦点F位置，测出凸透镜焦距f1，再在凸透镜后面安上待测凹透镜，调节凹透镜位置，当会聚凸透镜焦点光线照射到凹透镜，经过凹透镜折射后变成平行光线时，测出凸透镜与凹透镜间距离s，凹透镜焦距大小为f1-s。〔其他方法正确就给分〕
28. 〔1〕缩小 倒立 〔2〕大于 〔3〕 异
29. 〔1〕会聚 ， 11。
〔2〕蜡烛放在了凸透镜焦点以内〔或蜡烛、凸透镜与光屏三者中心不在同一条直线上 。
〔3〕放大；投影仪〔或幻灯机〕
四、阅读与理解题
30. (1)倒立、缩小实像；
(2)改变晶状体厚度〔或焦距或弯曲度〕；镜头到底片距离〔或像距〕；
(3) ( C ) ；
(4)让物体与眼睛距离为25 cm (或不要长时间看书，看书时要保证正确坐姿，中间要适当休息，或多做眼保健操)(其他建议合理即可)
31. 物体离凸透镜远，成实像小离凸透镜近 物体放在二倍焦距外成缩小实像，物体在一倍与二倍焦距之间成倒立放大实像
