现代图书馆案例分析.ppt

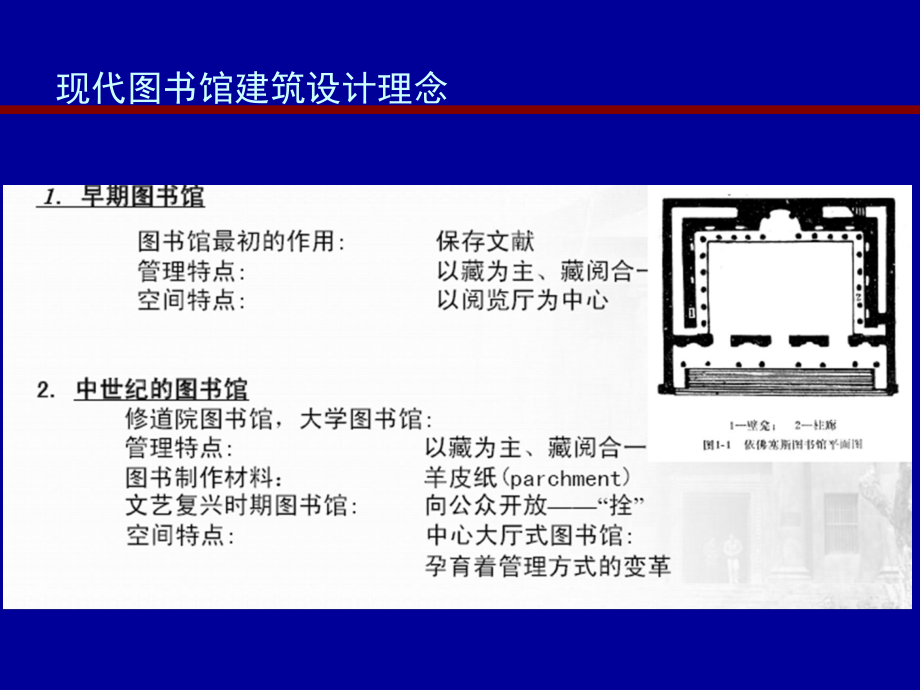

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,现代图书馆案例分析,Library Design，Zhang Yue,现代图书馆建筑设计理念,现代图书馆建筑设计理念,现代图书馆建筑设计理念,4,1、各种信息传递媒介的诞生,新的图书馆，在有效记录各式各样信息的同时，还要具备情报处理、交换、发送的功能，成为信息的发源地。,2、新的编码系统,杜威十进制图书分类系统，按书号顺序，从,“,000,”,到,“,999,”,依次排列。,3、生态技术,4、城市客厅,知识主题公园,交流、活动、文化传播角色,现代图书馆建筑的新革命,都市建筑空间与媒体虚拟空间的首次结盟,图书馆,新旧媒体结合互动的场所,在垂直方向进行功能和流线划分,西雅图图书馆库哈斯,库哈斯认为图书馆已经从一个单一的借阅空间传化为了人们社会活动的中心，担当着一个文化传播的角色，不同年龄、背景的人都可以在其中进行交流，而借阅只是其中的一部分功能，还有更多的其他事件可以在这个空间中发生。,（,1,）,网络,使得传统的以收藏图书为主的图书馆模式发生了改变，,交流,无限制，那么图书馆所有的空间也应该有交流的特质,（,2,）,灵活,的布置要求使得图书馆必须打破传统单一的大空间,（,3,）图书馆肩负的社会责任在建筑上反应为,多功能、多内涵,的社会中心,（,4,）兼顾到各种信息获取方式的,平等,，就要化解书本的影响,（,5,）基地的有限性决定了图书馆的各层次,竖直布置,库哈斯把当代图书馆的复杂功能和内部活动进行整合压缩，重组成九个功能区，并提出了,“,5+4,”,的体块组合方式，形成了五个尺度不同的实体与他们之间形成的四个虚体，,左边五个实体从上向下依次是,办公、螺旋书库、采编、仓库及设备停车,。,中心阅览作为单独的一部分，悬浮于建筑的上部，下面的开敞空间为演出、交流、文化活动等公共性更强的功能。提高了作为,城市文化中心,的作用。,各个功能体块间主要以电梯和自动扶梯项链，不同的人流被分送到相应的体块内，可以最快速的完成自己的借书过程。,整个建筑虽然规模宏大，但流线清晰合理，使用高效。,建筑底层对道路进行了退让，形成了一定的虚空，并反射街道上人们的活动，增加了行人行走的趣味性，同时反射周边林立的高层、天空的景象，使整个建筑销融于环境。,建筑与基地的关系,根据基地现有的高差，在其不同标高层设置不同人员的出入口。,主要人流出入口设在北面的第五大街上，有三层进入，并就进设置单独的残疾人入口；在南面的第四大街设有少儿图书及外文入口，避免了大量人流对于少儿的干扰。,结构构造,整个图书馆结构体系清晰明确，分为,垂直支撑结构、水平承重结构、维护结构,。,为满足大空间的需要，结构上采用,钢筋混凝土和钢结构,，中央的主要的垂直交通,楼梯、电梯和四周的柱网形成一个稳定而又清晰的垂直支撑体。,错动的,水平楼板,形成了具有不同透明性的丰富多彩的空间,维护结构分为,外表皮和内表皮,，调节室内的小气候，柔和光线，可以最大限度的使用自然光。内表皮采用金属网，有一种朦胧的效果，可以起到划分功能，遮挡视线的作用。,建筑空间,西雅图图书馆，既是空间也是功能的最特别之处在于其开架书库。这个丰富、新奇的空间才用了一种新的图书分类方式。,整个螺旋书库利用杜威十进制图书分类系统，按书号顺序，从,“,000,”,到,“,999,”,依次排列。,沿坡道形成一条连续的束书带，取消了单独分隔的书库，除小说以外的所有书籍都被陈列在一个空间内，所有人都可以在同一个空间内阅览书籍，人们可以任意在书库的各楼层间穿梭，等等节约了读者节约的时间,在图书馆内部特定空间的营造上，库哈斯大胆地运用色彩，通过不同色彩的冲击形成丰富而又多变的空间。,会议室采用全红色配以曲线的形式，营造了一种神秘的氛围，楼梯和地面局部也采用红色处理，具有很强的引导性荷花粉空间的作用。,通往采编区和螺旋书库的的自动扶梯则为明亮的黄色，强调了主要的交通流线，使借阅者第一眼就可以找到通完下一个目的地的路径。,根据不同的空间性质库哈斯采用了不同形式的吊顶。,阅览室空间采用了白色软质材料。可以起到很好的吸声作用，降低室内噪声，营造一个舒适的阅览环境；而在较为活泼的交通空间则采用了黑色的吊顶。,整个图书馆主要阅览空间都以纹路多彩的地毯装饰,剖面图,地下一层,（停车场）一层平面,二层平面,三层平面图,从三层一直延伸到十一层的天井,四层平面图,五层平面图,六层平面,七层平面图,八层平面图,九层平面图,十层平面图,十一层平面图,布兰本特中央图书馆,mvrdv,布兰本特是荷兰的一个省，这个省的每个村都有一个公共图书馆。有限的财政预算和密集的分布导致了这些图书馆规模小、偏狭、地方性强、收藏普通。这种观念适应不了巨大的书籍出版业的发展。随着城市化和高密度化的进程，对更大更多样的书籍需求日益增长。,通过将所有校图书馆的图书集中到一起，一个巨大而全面的图书馆诞生了。在这个图书馆里，任何地方都将轻松到达，保证有专业而全面的书籍收藏。通过一个精心设计的分类系统，一部私人电脑就可以找到任何一本书，一套交通系统将每本书送到它应该的位置。,信息受益于体系划分和总结归纳。收藏被按字母顺序从,A,到,z,编目到书架，方便而直接。,将书墙环绕在一个公共的空间产生了一个集体的公共休闲空间：一个乡土的客厅，可以看到全部藏书、书籍的递送、研究室甚至整个城市以及图书馆周边的风景。,悬挂的小箱子,私密的学习阅读空间,交通作用,迅速的到达特定图书的位置,武藏野美术大学图书馆,藤本壮介,该项目为日本美术大学中的名校,武藏野美术大学的图书馆扩建项目,“,如果试着构想图书馆最为基本的要素，那大概就是书、书架、光以及场所了。在这里，我试着想像以一座螺旋形的书架所划定的场所形态，进而由此构成一座图书馆的情景。连绵不断、看不到尽头的书架本身就是图书馆。,”,图书馆所需要的检索性与漫游性,一层平面图,二层平面图,多摩美术大学图书馆是日本建筑大师伊东丰雄（,Toyo Ito,）的新作，坐落在东京多摩美术大学八王子校区内，位于一座公园后略微倾斜的草坪上。,伊东丰雄在设计时考虑的首要诉求就是如何提供一个开放的公共空间。,多摩艺术大学图书馆,伊东丰雄,功能简介与结构,1.,功能,首先该建筑第一功能特点就是底层开阔的长廊式空间，为人们穿越校园提供一条活动通道，即使他们不是为了去图书馆，这里也可以作为过路时休闲放松或是遮阳避雨的好地方。,为了让人们的流动和视觉自由地贯穿建筑，设计师们开始考虑使用随机排布的拱形结构来营造这种通透延绵的感觉，让倾斜的地面和外面的公园风景和建筑保持连续。,2.,结构,拱形门洞用钢结构和混凝土做成，这些拱形结构相互交汇，这样可以让拱形的底部非常纤细，而顶部足矣承受住二层的重量，这些拱形的跨度从,1.8,米到,16,米不等，但厚度始终保持,200,毫米。,图书馆的拱形结构体系，囊括了多种不同弯曲角度的弧线。这些接续的拱状弧线将整个建筑空间划分成多个方形和三角形区域。,馆内设施的摆放以保证空间穿透性为根本原则，令阅览区具有一种,“,流动与静止,”,并存的充满矛盾性的空间特质。,空间设计,1.,室内,这些交汇的拱形把空间自然柔和地划分成不同的区域，加上书架，不同形状的学习桌以及可用作公告牌的玻璃隔断等等，给划分而成的区域带来即有个体性又和整体空间保持连续的感觉。,在底层倾斜的地面上，有盖着大玻璃的置书柜，里面放有最新期杂志，这样又便于让在图书馆等待公车的学生快速浏览书籍。,2.,室外,图书馆一层地坪随基地动势自然起坡，从而使建筑较好地融于周边环境，也使建筑的内外空间保持接续性。多摩美术大学图书馆项目设计秉持融自然地势之起伏、为建筑构造所利用的原则，丰富建筑的文化内涵，并为其平添流畅随形的自由之气。,多摩艺术大学图书馆让每个人在他与书和影视媒体打交道过程中发现自己的风格，如同走进一座树林或一个山洞，穿梭中柔和的相互关系在这个拱廊的空间中形成，创造力从此散发到整个校园。,天津图书馆,山本理显,在首层设置了南北贯穿的通廊式共享空间，以,2,个开放的大型入口与北侧公园、南侧城市空间相互连通，人们可以自由进入图书馆，如同置身于公园的某一角落。,整个建筑的结构体系是以共享空间为中心，四周由阶梯状平台和呈网格状布置的墙、梁包围。,这些墙、梁有一层楼高，形成逐层错位、叠合的空间。被这些墙梁围合的空间中，布置了各种功能用房。,空间大小分割做出多样化的读书场所,在大厅中对每一个公共空间都有较好的视线可达性，功能分布比较清晰,根据实际需求我们将使用率高的大众化阅览室布置在低层部，便于市民交流；而专业性强、使用率低的阅览室、研究室及技术含量高的古籍修缮、保存空间则被移到了上部。,整个建筑的交通流线明确、便捷。位于建筑中央的大型共享大厅从空间、视觉上将各层功能贯穿融合为一体，其中通廊中心部分设置了供来客用的竖向交通核。,自助还书机器,谢谢！,
