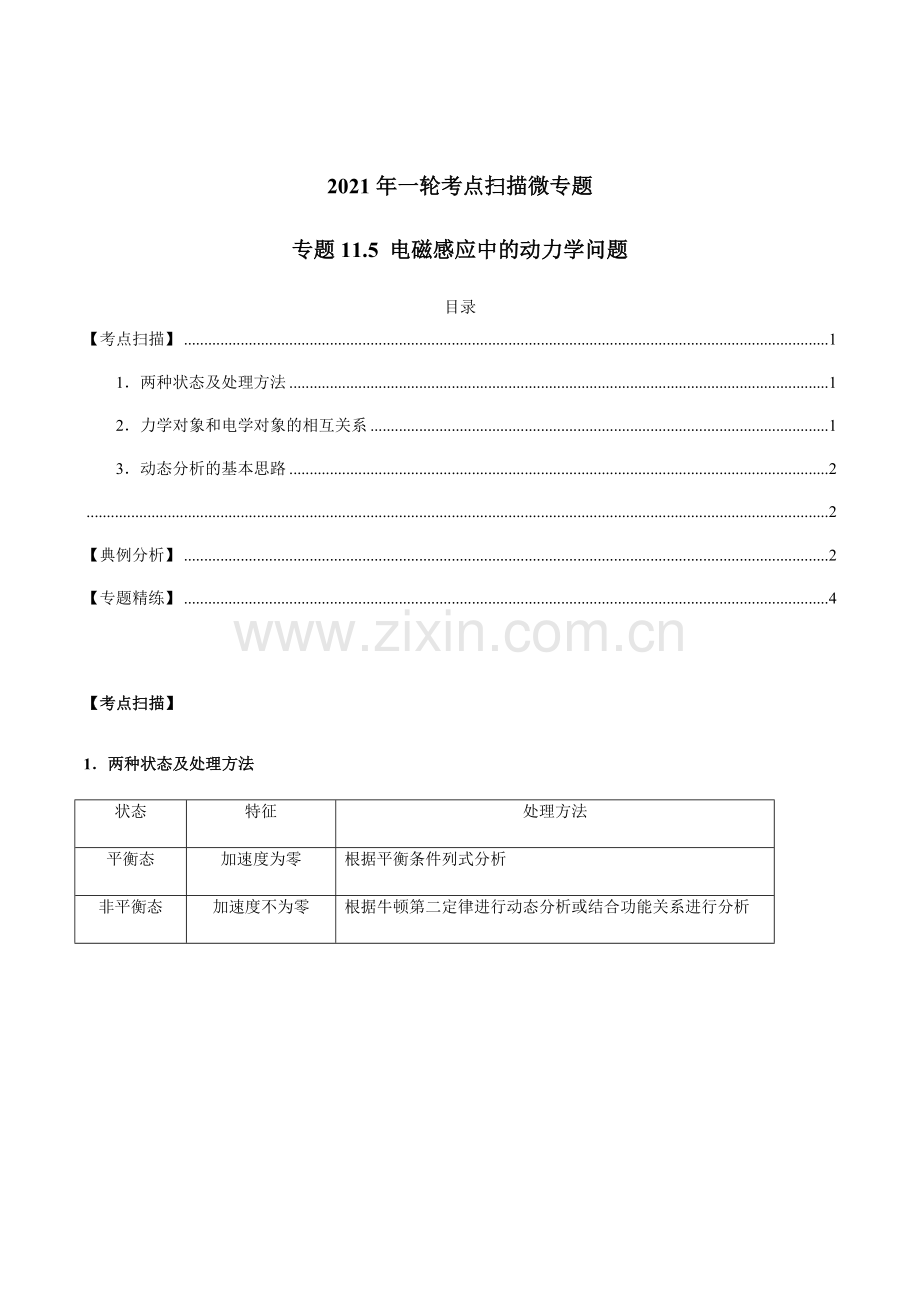

2021年一轮考点扫描微专题
专题11.5 电磁感应中的动力学问题
目录
【考点扫描】 1
1．两种状态及处理方法 1
2．力学对象和电学对象的相互关系 1
3．动态分析的基本思路 2
2
【典例分析】 2
【专题精练】 4

【考点扫描】
1．两种状态及处理方法
状态
特征
处理方法
平衡态
加速度为零
根据平衡条件列式分析
非平衡态
加速度不为零
根据牛顿第二定律进行动态分析或结合功能关系进行分析
2．力学对象和电学对象的相互关系

3．动态分析的基本思路

【典例分析】
【例1】.(2020·广东广州市下学期一模)足够长的平行金属导轨MN和PQ表面粗糙，与水平面间的夹角为θ＝37°(sin 37°＝0.6)，间距为1 m。垂直于导轨平面向上的匀强磁场的磁感应强度的大小为4 T，P、M间所接电阻的阻值为8 Ω。质量为2 kg的金属杆ab垂直导轨放置，不计杆与导轨的电阻，杆与导轨间的动摩擦因数为0.25。金属杆ab在沿导轨向下且与杆垂直的恒力F作用下，由静止开始运动，杆的最终速度为8 m/s，取g＝10 m/s2，求：

(1)当金属杆的速度为4 m/s时，金属杆的加速度大小；
(2)当金属杆沿导轨的位移为6 m时，通过金属杆的电荷量。

【方法总结】用“四步法”分析电磁感应中的动力学问题
解决电磁感应中的动力学问题的一般思路是“先电后力”，具体思路如下：

【例2】(2020·湖北孝感期末)如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个闭合线圈Ⅰ、Ⅱ分别用同种导线绕制而成，其中Ⅰ为边长为L的正方形线圈，Ⅱ是长2L、宽为L的矩形线圈，将两个线圈同时从图示位置由静止释放，线圈下边进入磁场时，Ⅰ立即做了一段时间的匀速运动．已知两线圈在整个下落过程中，下边始终平行于磁场上边界，不计空气阻力，则(　　)

A．下边进入磁场时，Ⅱ也立即做匀速运动
B．从下边进入磁场开始的一段时间内，线圈Ⅱ做加速度不断减小的加速运动
C．从下边进入磁场开始的一段时间内，线圈Ⅱ做加速度不断减小的减速运动
D．线圈Ⅱ先到达地面

【专题精练】
1.如图所示，在一匀强磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动．杆ef及线框中导线的电阻都可不计．开始时，给ef一个向右的初速度，则(　　)

A．ef将减速向右运动，但不是匀减速 B．ef将匀减速向右运动，最后停止
C．ef将匀速向右运动 D．ef将往返运动
2.(2020·上海闵行调研)如图所示，纸面内有一矩形导体闭合线框abcd，ab边长大于bc边长．从置于垂直纸面向里、边界为MN的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN.第一次ab边平行MN进入磁场，线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1；第二次bc边平行MN进入磁场，线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则　(　　)

A．Q1>Q2　q1＝q2　　 　 B．Q1>Q2　q1>q2
C．Q1＝Q2　q1＝q2 D．Q1＝Q2　q1>q2
3.如图所示，质量均为m的金属棒ab、cd与足够长的水平金属导轨垂直且接触良好，两金属棒与金属导轨间的动摩擦因数为μ，磁感应强度为B的匀强磁场的方向竖直向下．则ab棒在恒力F＝2μmg作用下向右运动的过程中，有(　　)

A．安培力对ab棒做正功
B．安培力对cd棒做正功
C．ab棒做加速度逐渐减小的加速运动，最终匀速运动
D．cd棒做加速度逐渐减小的加速运动，最终匀速运动
4.(多选)一空间有垂直纸面向里的匀强磁场B，两条电阻不计的平行光滑导轨竖直放置在磁场内，如图所示，磁感应强度B＝0.5 T，导体棒ab、cd长度均为0.2 m，电阻均为0.1 Ω，重力均为0.1 N，现用力向上拉动导体棒ab，使之匀速上升(导体棒ab、cd与导轨接触良好)，此时cd静止不动，则ab上升时，下列说法正确的是(　　)

A．ab受到的拉力大小为2 N
B．ab向上运动的速度为2 m/s
C．在2 s内，拉力做功，有0.4 J的机械能转化为电能
D．在2 s内，拉力做功为0.6 J
5.(多选)如图所示，两根足够长、电阻不计且相距L＝0.2 m的平行金属导轨固定在倾角θ＝37°的绝缘斜面上，顶端接有一盏额定电压U＝4 V的小灯泡，两导轨间有一磁感应强度大小B＝5 T、方向垂直斜面向上的匀强磁场．今将一根长为L、质量为m＝0.2 kg、电阻r＝1.0 Ω的金属棒垂直于导轨放置在顶端附近无初速度释放，金属棒与导轨接触良好，金属棒与导轨间的动摩擦因数μ＝0.25，已知金属棒下滑到速度稳定时，小灯泡恰能正常发光，重力加速度g取10 m/s2，sin 37°＝0.6，cos 37°＝0.8，则(　　)

A．金属棒刚开始运动时的加速度大小为3 m/s2 B．金属棒刚开始运动时的加速度大小为4 m/s2
C．金属棒稳定下滑时的速度大小为9.6 m/s D．金属棒稳定下滑时的速度大小为4.8 m/s
6.如图，在水平桌面上放置两条相距l的平行光滑导轨ab与cd，阻值为R的电阻与导轨的a、c端相连．质量为m、电阻不计的导体棒垂直于导轨放置并可沿导轨自由滑动．整个装置放于匀强磁场中，磁场的方向竖直向上(图中未画出)，磁感应强度的大小为B.导体棒的中点系一个不可伸长的轻绳，绳绕过固定在桌边的光滑轻滑轮后，与一个质量也为m的物块相连，绳处于拉直状态．现若从静止开始释放物块，用h表示物块下落的高度(物块不会触地)，g表示重力加速度，其他电阻不计，则 (　　)

A．电阻R中的感应电流方向由a到c B．物块下落的最大加速度为g
C．若h足够大，物块下落的最大速度为 D．通过电阻R的电荷量为
7.小明同学设计了一个“电磁天平”，如图甲所示，等臂天平的左臂为挂盘，右臂挂有矩形线圈，两臂平衡．线圈的水平边长L＝0.1 m，竖直边长H＝0.3 m，匝数为N1.线圈的下边处于匀强磁场内，磁感应强度B0＝1.0 T，方向垂直线圈平面向里．线圈中通有可在0～2.0 A范围内调节的电流I.挂盘放上待测物体后，调节线圈中电流使天平平衡，测出电流即可测得物体的质量．(重力加速度取g＝10 m/s2)

(1)为使电磁天平的量程达到0.5 kg，线圈的匝数N1至少为多少？
(2)进一步探究电磁感应现象，另选N2＝100匝、形状相同的线圈，总电阻R＝10 Ω.不接外电流，两臂平衡．如图乙所示，保持B0不变，在线圈上部另加垂直纸面向外的匀强磁场，且磁感应强度B随时间均匀变大，磁场区域宽度d＝0.1 m．当挂盘中放质量为0.01 kg的物体时，天平平衡，求此时磁感应强度的变化率.

8.如图所示，两条平行的光滑金属导轨所在平面与水平面的夹角为θ，间距为d。导轨处于匀强磁场中，磁感应强度大小为B，方向与导轨平面垂直。质量为m的金属棒被固定在导轨上，距底端的距离为s，导轨与外接电源相连，使金属棒通有电流。金属棒被松开后，以加速度a沿导轨匀加速下滑，金属棒中的电流始终保持恒定，重力加速度为g。求下滑到底端的过程中，金属棒：

(1)末速度的大小v；
(2)通过的电流大小I；
(3)通过的电荷量Q。

9.(2020·宁夏银川市高三质检)如图所示，水平放置的U形导轨足够长，置于方向竖直向上的匀强磁场中，磁感应强度大小为B＝5 T，导轨宽度L＝0.4 m，左侧与R＝0.5 Ω的定值电阻连接，右侧有导体棒ab垂直导轨跨放在导轨上，导体棒ab质量m＝2．0 kg，电阻r＝0.5 Ω，与导轨间的动摩擦因数μ＝0.2，其余电阻可忽略不计．导体棒ab在大小为10 N的水平外力F作用下，由静止开始运动了x＝40 cm后，速度达到最大，取g＝10 m/s2.求：

(1)导体棒ab运动的最大速度的大小；
(2)当导体棒ab的速度v＝1 m/s时，导体棒ab的加速度的大小；
(3)导体棒ab由静止运动到刚达到最大速度的过程中，电阻R上产生的热量．

10．(2020·重庆市模拟)如图所示，两平行且无限长光滑金属导轨MN、PQ与水平面的夹角为θ＝30°，两导轨之间的距离为L＝1 m，两导轨M、P之间接入电阻R＝0.2 Ω，导轨电阻不计，在abdc区域内有一个方向垂直于两导轨平面向下的磁场Ⅰ，磁感应强度B0＝1 T，磁场的宽度x1＝1 m；在cd连线以下区域有一个方向也垂直于导轨平面向下的磁场Ⅱ，磁感应强度B1＝0.5 T。一个质量为m＝1 kg的金属棒垂直放在金属导轨上，与导轨接触良好，金属棒的电阻r＝0.2 Ω，若金属棒在离ab连线上端x0处自由释放，则金属棒进入磁场 Ⅰ 恰好做匀速运动。金属棒进入磁场Ⅱ后，经过ef时又达到稳定状态，cd与ef之间的距离x2＝8 m。求：(g取10 m/s2)

(1)金属棒在磁场Ⅰ运动的速度大小；
(2)金属棒滑过cd位置时的加速度大小；
(3)金属棒在磁场Ⅱ中达到稳定状态时的速度大小。
