娄底教育局远程视频监控解决方案.docx

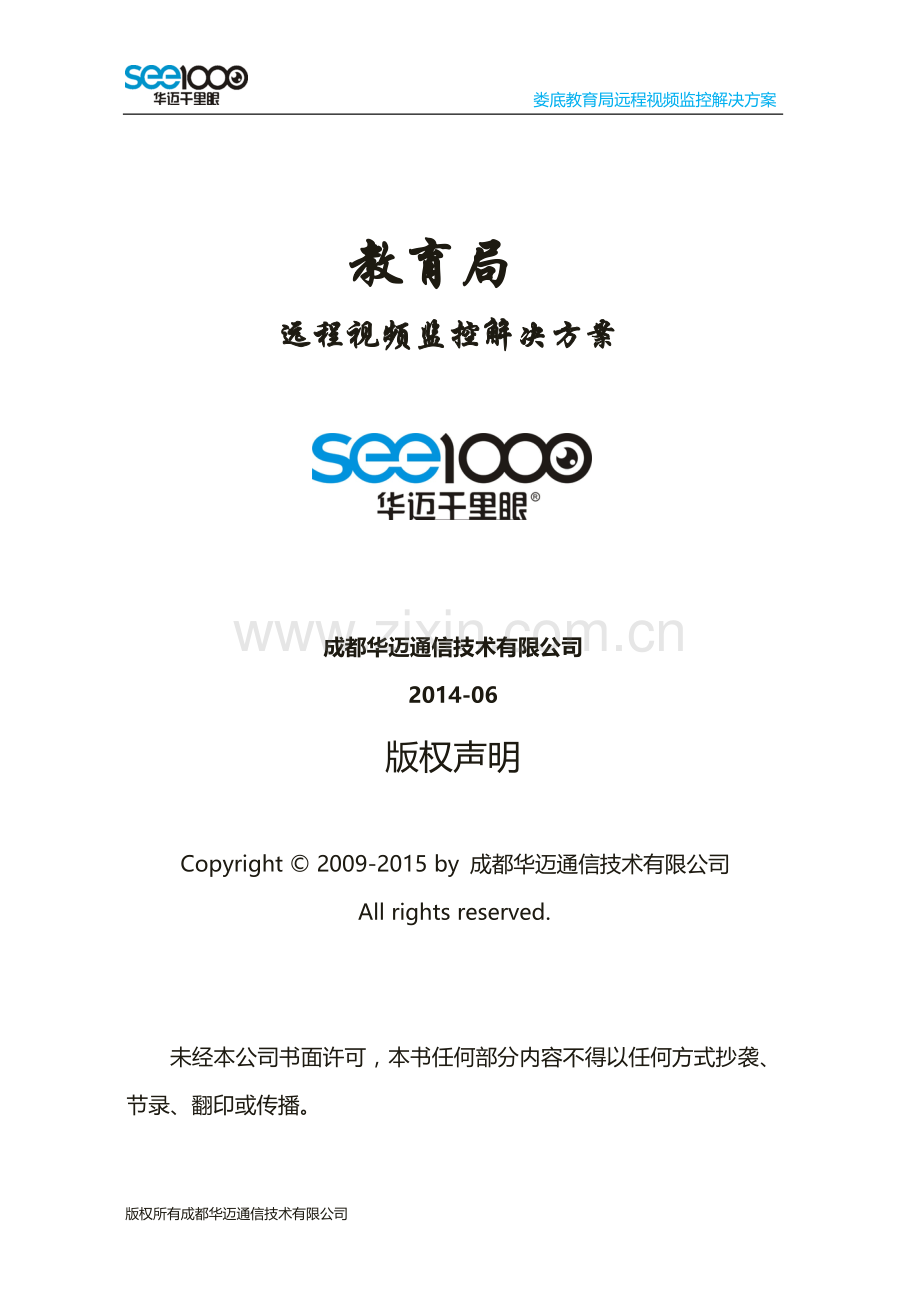

娄底教育局远程视频监控解决方案

教育局
远程视频监控解决方案

成都华迈通信技术有限公司
2014-06
版权声明

Copyright © 2009-2015 by 成都华迈通信技术有限公司
All rights reserved.

未经本公司书面许可，本书任何部分内容不得以任何方式抄袭、节录、翻印或传播。

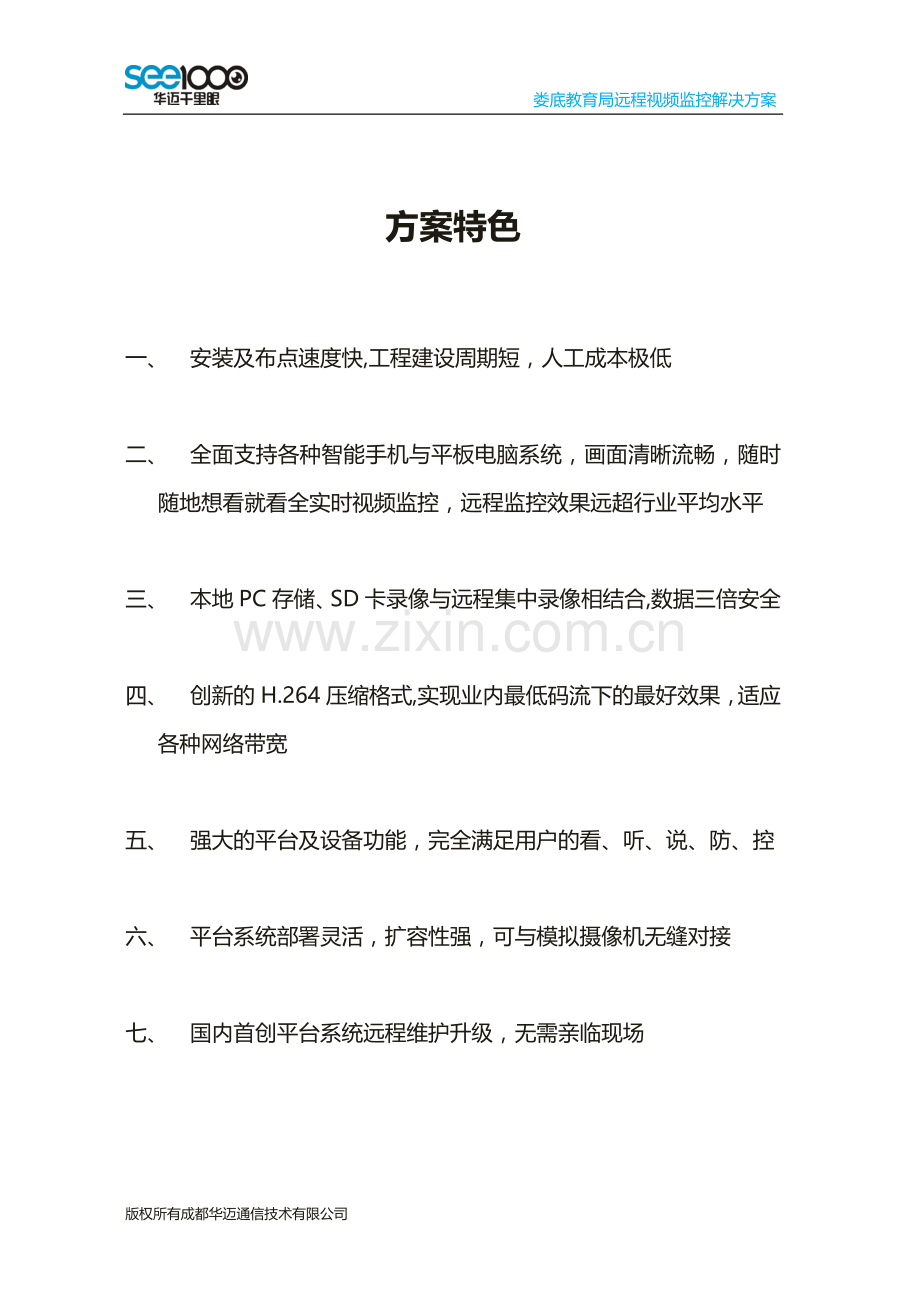

方案特色

一、 安装及布点速度快,工程建设周期短，人工成本极低

二、 全面支持各种智能手机与平板电脑系统，画面清晰流畅，随时 随地想看就看全实时视频监控，远程监控效果远超行业平均水平

三、 本地PC存储、SD卡录像与远程集中录像相结合,数据三倍安全

四、 创新的H.264压缩格式,实现业内最低码流下的最好效果，适应 各种网络带宽

五、 强大的平台及设备功能，完全满足用户的看、听、说、防、控

六、 平台系统部署灵活，扩容性强，可与模拟摄像机无缝对接

七、 国内首创平台系统远程维护升级，无需亲临现场

目 录
第一章、概述 5
1. 项目背景 5
2. 建设目标 6
3. 建设原则 7
第二章、系统组成、功能及优势 8
1.网络化监控功能 8
2.流量统计 9
3.帐号与班级绑定 9
4.业务开通 9
5.手机APP注册 9
6.手机登录 9
7.数字化存储功能 10
8.远程图像实时调度 10
9.编组分组功能 10
10.现场语音控制传输 10
11.权限分级、集中管理控制 10
12.即插即用 11
第三章 系统设计 12
1. 系统结构图： 12
2. 采集终端介绍 12
3. 中心处理端介绍 14
4. 应用终端介绍 17
第四章、 系统部署 20
1. 系统组网拓扑图： 20
2. 前端监控点位安装 20
3.传输部分配置 21
4.显示系统配置 21
4.1采用普通显示器/大电视显示（学校）： 21
4.2采用电视墙方式（教育局）： 21
5.存储方式及存储大小计算 21
5.1 . 前端摄像机存储： 21
5.2．PC/NVS端存储（可选）： 22
6.网络要求 22
第五章、 推荐设备 22
5.1高清960P室外增强型红外低照度防水枪形机 22
5.2高清720P红外宽动态半球摄像机 24
5.4高清720P有线红外迷你球机 26
5.3高清720P红外网络高速球 29
第六章、设备配置清单 31
6.1.简单化配置 31

第一章、概述
1. 项目背景
随着公众社会安全防范意识的提高，安防系统慢慢在各种公共场合普及。而随着我国教育事业的发展，校园的规模越来越大，学生人数不断增多，校区开放程度和后勤服务社会化程度亦越来越高，学校的管理工作和安全保障工作面临新的课题。
校园安防已经在各大中小学逐渐普及开来。目前校园安防主要由教学办公区和学生学习生活区两部分组成。而大中小学由于学校面积，学员年龄不同，所需安防系统又有很大差别。各地高校的开放度高，人员杂，流动大，因而增加家了校园安防工作的难度；中小学校虽然实行封闭式管理，但中小学生自控能力相对较差，自我保护能力也较弱，因而中小学校所需视频辐射区域更大。因此，安防在大中小学校里面，其侧重点有所不同。然而，无论其侧重点由多大的差异，其对这群受保护人群的安全防范的重要程度则是毋庸置疑的，因此，校园监控逐渐走向高清网络视频领域。
中小学里面基本为未成年人群，校园内部自身安全防范固然重要，但其扩展应用占用比例加重，重点体现在远程教学这一方面的应用
成都华迈通信技术有限公司，专注于网络视频监控，提供可选择的系统整合方案、设备以及应用软件。为你提供低成本、最优化的系统解决方案。
2. 建设目标
教育局目前对学校进行集中监控，分别对每所学校教室、过道、连廊以及操场对整个校园进行全方位监控，了解学生上下课情况，将发生的所有情况进行纪录，为学校提供安全保障。同时，在意外事件发生时，可以有效的保存现场情况的纪录。
1）学校建立在远离市区的地方，校长或者领导要随时了解学校的情况十分不方便，并且学校一般都采取封闭式管理，不方便人员随时进入。
2）有利于领导和家长远程观察了解学校学生情况，面对突发情况时从而采取相应的防护措施。
3）员工监控，提高员工的工作效率，监督其工作责任心。
4）防盗监控，夜间如有外来人员进入学校蓄意破坏、盗窃、实施全面动态录像并存储在电脑硬盘中，供您随时调阅。
5）管理人员可通过调看视频监控录像来总结相关经验。
3. 建设原则
为了满足系统的要求，达到对监控点进行全方位的监控以及对安防信息的及时反应，对相关设备进行集中监控、集中维护和集中管理。网络视频监控系统设计遵循以下原则：
（1）标准化；
系统软件、硬件均采用标准化设计，提供开放的接口。
（2）先进性；
系统在国内率先采用平台式管理方式为核心的视频监控系统，采用专用视频压缩芯片，图像清晰，图像采用自主优化的H.264图像压缩方式，视频压缩效率高。标准分辨率640×480像素，最高达1280×720像素，并可自定义。带有音频接口，支持音视频同时传输监控。
（3）可靠性；
采用实时操作系统和专用的硬件结构，保证系统整体的稳定，尤其适合在无人、少人维护的环境中运行。
（4）经济性；
系统应用平台式管理模式，可以根据需求选择使用华迈平台、自建平台、虚拟平台等多种方式，大大减少在系统平台方面的投入，具有极高的性价比。使用华迈系统还可以在网络费用上极大的节约成本，一条2M ADSL带宽的网络就可以安装1-5太普通摄像机，或者安装1台百万高清摄像机。
（5）扩展性；
系统采用网络接入方式，在扩展性上面体现出极大的优势。当有网点新增时，可以直接在新增网点“复制”原有模式接入系统，并且增加的监控点位对后端平台不会存在影响。
（6）实用性；
系统支持用户的网络监控需求，可多用户多画面实时监控、远程控制、集中录像、可连接多种报警设备、报警可定时布防撤防等功能，完全满足用户的监控要求。
系统不仅仅是在监控室里面使用，更可以在网络上的电脑、手机上面使用观看。基于网络化平台管理，解决了使用者的地域限制，给领导查看工作带来了极大的便利。
（7）灵活性；
系统组网灵活，适合在局域网、广域网和无线网络中使用；多个视频监控系统可以作为子系统组成更大的视频监控系统。
第二章、系统组成、功能及优势

1.网络化监控功能
在监控采集点使用即华迈网络监控产品，用户可在网内任何一台电脑任何时间和地点大楷PC客户端或者手机客户端输入用户名和密码即可观看权限范围内的实时视频图像。也可随时调用监控采集点的录像存储文件。
2.流量统计
统计设备统计手机客户PC客户端观看前端视频的观看流量（可通过工具查看流量信息，也可导出流量信息）。
3.帐号与班级绑定
教育局分配一个总帐号，对全县的学校进行监控；
给每所学校分配一个总账号，对整所学校监控；
给每个班级分配一个帐号，家长和老师对该班级监控。

4.业务开通
校园监控系统业务的开通，在相应的运营商营业厅开通，不需要和电信计费系统对接。
5.手机APP注册
通过开通业务的卡号获取验证码，通过验证码和手机建立绑定关系（只允许改手机使用，更换手机需重新获取验证码），通过后台识别只允许电信手机使用（无法识别具体的手机号码）。
6.手机登录
只允许通过3G网络使用，登录后查找需要看到的班级的摄像机。
7.数字化存储功能
根据预先设定的存储时间和方式，前端监控采集点可以自动完成不间断的滚动式文件存储，也可在设定的指定时间内完成存储动作。方便进行历史信息查询，为相关事件（事实）提供确切证据。
8.远程图像实时调度
远程监控台可通过单画面、四画面或多画面功能总揽全局，实时控制监控采集点的开启、信息的存储、查询和调用。
9.编组分组功能
远程监控台可通过编组分组功能总揽全局，对各个监控点进行灵活的拖动分组编组，方便管理者集中查看和管理。
10.现场语音控制传输
现场环境声音实时监听，点对点远程对讲通话。（需外购音频采集及播放设备）
11.权限分级、集中管理控制
集中管理控制所有监控点设备，向不同的管理者提供不同的监控级别和权限。
系统监控中心和各分控中心可以对管辖范畴内多个本地和远程监控前端进行实时监控，使用者可依据职务分配不同的掌握权限。依据权限的不同，使用者可在服务网站或客户端上行使不同管理权限。
可将各个监控采集点采集的图像文件记录到指定的计算机或服务器上，可以设置不同权限（三级管理级别）账号，例如只允许基层管理人员对自身权限范围内的监控点进行管理，无权查看其他监控点的图像文件信息。
系统支持多个用户同时访问一个视频监控点，或一个用户同时访问多个视频监控点，各点之间相互独立，互不干扰；
12.即插即用
华迈网络监控设备一台单机即是一套完整的远程视频解决方案，具备传统监控实现远程视频的所有部件和功能。华迈通信自行开发全部的软硬件系统，将用户的使用难度降到最低，人人均可使用。只需插上网线、接通电源即可通过网站或客户端查看远程视频图像。
第三章 系统设计
1. 系统结构图：

华迈云监控远程视频监控系统从图上可以看出分为三块：
· 采集终端
· 中心处理端
· 应用终端
2. 采集终端介绍
本方案使用的IPC终端及视频服务器采用华迈通信技术有限公司独立研发具有完全自主知识产权的新一代创新远程网络视频监控产品。该产品为用户提供了一种组网便捷、使用便利的低成本基于互联网传输的远程视频管理方案。
Ø 网络远程监控
通过网络，登录平台，即可实现远程视频管理、展示等功能；同时支持客户端及手机查看。
Ø 图像分屏查看
支持多画面图像同屏显示及多画面切换。
Ø 红外夜视功能
支持红外夜视功能，枪机产品支持30m~50m，红外高速球可达到120m。
Ø 支持多用户、多设备浏览管理
一台摄像机支持多名用户同时在线浏览；一个帐户可绑定、管理多台摄像机。
Ø H.264压缩格式，视频流畅、清晰
采用H.264 Main Profile@level 3压缩算法，独立研发优化编码算法，低带宽也能传输流畅视频；最低带宽占用仅8K，最高分辨率达到720P；可根据网络实际带宽，动态调节画面质量。
Ø 移动视频监测及报警
支持关键区域的移动视频监测、关键区域遮挡报警，可支持外接报警设备。可直接发送图片或报警信息到指定的邮箱、手机。
Ø 远程云台控制，使用场景设置
远程控制云台，视角更广；多个场景选择，实用性更强。
Ø 双向语音交流传输
能同时传输音视频资料，可以大大方便远程管理。通过摄像机本身语音对讲功能，即可实现远程语音、监听。也可外接音频设备，增强语音、监听效果。
Ø 产品即插即用，使用便捷
插上网线，接通电源即可完成产品安装；只要有网络的地方就能监控，可以轻易传输到互联网的任意区域；不借助第三方软件，使用IE浏览器即可管理；
Ø 定时录制，图像抓拍、开机自录、断电续传
支持工作日定时录制及图片抓拍，支持SD卡及本地保存。
Ø 录像功能
提供计划录像、手动录像和报警录像三种录像模式，录像帧速可调节。具备异地分布式录像存储功能；
3. 中心处理端介绍
监管系统的核心，承担集中监管功能，对视频信息的获取和管理享有最高权限。因此考虑到总控制中心，实现全网监控视频接收、重要视频集中存储、监控设备统一管理以及权限统一分配。
从“统一规划、分级管理”的角度出发，采用华迈公司的多级管理IP监控解决方案，按其组织架构以及各级机构对监控业务的不同需求建设总控制中心、分控制中心、监管点的多级管理模式。
Ø 华迈千里眼平台介绍
（1）. 采取先进的技术，且符合国际潮流
该设备采纳先进的嵌入式操作系统，设备体积小，视频处置速度快，稳固性高，合适在无人值守的环境中使用。通过网络，可以远程对系统硬件和系统软件升级。该设备有主动恢复功能,，当前端产生掉电后，可主动启动，无需人工保护。
（2）. 网络化、数字化、低成本
系统采用TCP/IP协议，内置HTTP服务器，提供RJ-45以太网接口，能架构在局域网、广域网、INTERNET和无线网络之上，不需要铺设视频线缆，实现计算机网络和视频网络合二为一，节俭了铺设长距离线缆的成本。本方案不需要专门的监控设备，使用普通计算机进行监控录像，将监控设备和计算机合二为一，降低设备采购成本。可任意设置网关，完整支持跨网段、有路由器的远程视频监控环境。
（3）. 高清晰度图像
图像紧缩采取H.264图像编码尺度，图像清楚度高，在低带宽情况下可实现高质量视频图像传输。
（4）. 多权限功能
系统监控中心和各分控中心可以对管辖范畴内多个本地和远程监控前端进行实时监控，不同的用户可依据职务分配不同的掌握权限。依据权限的不同，使用者可在服务网站或客户端上行使不同功能。
（5）. 适用性与即插即看
网络摄像机具备了所有需要用来树立远程监控体系的构件。安装时只需要插上网线、接通电源即可通过网站或客户端查看远程视频图像。
（6）. 设备简略，便于施工
通过使用网络摄像机和监控系统软件，极大地简化了监控系统中可能涉及的设备种类和数量，它完整代替了模仿监控系统中的视频矩阵、切换器、画面分割器、字符叠加器等需要配合使用能力实现的功能，不仅减少了调试设备的施工周期，同时较少设备的使用，有效提高整套系统的稳定性和可靠性，减少日后维护设备的难度。
（7）. 良好的可扩容性
当系统扩容时，在监控中心，管理人员只需要将增添的监控装备参加监控地点组别，这样就完成了全体的系统升级扩容工作。同时也可以应用此网络进行数据传输及与公司总部联网，并不需要再行搭建盘算机网络。
Ø 平台设计特点
（1）. 具备强大的网络接入功能，支持所有网络的安装接入，并提供路由穿透等独创功能。
（2）. 采用创新的服务器管理及P2P视频流传输方式，用户操作使用简便，无任何使用障碍，做到了能上网就会使用。
（3）. 提供灵活扩展的服务器转发远程视频查看模式，满足客户多路并发远程视频监控需求。
（4）. 视频传输延迟极低，正常网络环境下视频传输延迟仅1秒左右。
（5）. 系统支持多个用户同时访问一个视频监控点，或一个用户同时访问多个视频监控点，各点之间相互独立，互不干扰。
（6）. 具备远程联网监控的所有功能，包括远程图像实时监看、远程调看录像资料、远程遥控云台镜头、还可通过网络对各网点摄像机的基本参数进行设置。
（7）. 可对各网点的不同摄像机进行分组管理，支持4重目录树划分，并可根据客户需求增加多级目录树。
（8）. 提供计划录像、手动录像和报警录像三种录像模式，录像帧速可调节。具备异地分布式录像存储功能；
（9）. 可分配各子帐号的管控权限，通过多级权限划分机制使不同帐号享有不同操作权限，以区分管理层次，加强管理的安全性；
4. 应用终端介绍
监管端主要由PC客户端、WEB网页、手机客户端来完成。
客户端观看：管理部门可通过我公司提供的专用客户端软件通过专网/互联网同时查看所有网络摄像机实时图像，客户端具有多画面分屏查看功能，所有监控点图像一目了然，并可对热点区域进行全屏观看。

Web网页观看：该方式为最便捷的使用查看方式，用户可在任意电脑上登录运营平台,根据IPC设备是否需要授权访问许可，输入授权的用户名及密码选择要关注的监控地点即可立刻查看远程视频图像，根据权限分配还可进行截图、录像等操作。

手机客户端观看：
1）、支持使用Android操作系统的智能手机观看
2）、支持使用苹果IOS操作系统的智能手机观看

第四章、 系统部署
1. 系统组网拓扑图：

2. 前端监控点位安装
前端摄像机安装十分简单，只要保证足够的高度和角度就可以确定点位。
3.传输部分配置
1）校园监控专网。
2）路由器配置：路由器接入互联网络，带光口。
4.显示系统配置
4.1采用普通显示器/大电视显示（学校）：
下载、登录客户端，本方式在不需要实时监控每一个画面的时候，可用管理服务器+普通显示/监视器的方式进行观看，在需要观看任意一路的时候打开所选的摄像机观看。
4.2采用电视墙方式（教育局）：
下载、登录客户端，本方式在不需要实时监控每一个画面的时候，可用管理服务器+普通显示/监视器的方式进行观看，在需要观看任意一路的时候打开所选的摄像机观看。
5.存储方式及存储大小计算
标清每路视频平均150kbps的码流计算，高清每路视频平均500kbps的码流计算，存储一个月，需要的存储空间大小（未考虑备份）：
5.1 . 前端摄像机存储：

前端摄像机机（≦32G） 每台摄像机一个月的存储大约31G

5.2．PC/NVS端存储（可选）：
标清：150/8 X 摄像机路数X 30 X 24 X 3600/1024/1024≈G≈T
高清：500/8 X 摄像机路数X 30 X 24 X 3600/1024/1024≈G≈T
附存储公式：码流/8 ×摄像机路数 × 30天 × 24小时 × 3600秒/1024/1024 ≈存储所需空间 (单位：G)
注：由于各环境不一样，每个摄像机的码流也可能不一样，所以在存储时硬盘可配至更高，以作备份。
6.网络要求
学校监控专网。
第五章、 推荐设备
5.1高清960P室外增强型红外低照度防水枪形机
HM-8804HDN-IRCL,H.264视频编码，双码流，高压缩比，高视频质量,50米红外，支持双滤光片日夜自动切换,高信噪比，图像画面清晰、干净通透,支持SD2.0标准SDHC存储卡,带报警输入输出接口,带音频输入输出接口、支持双向音频,低照度.
产品图片

产品名称
高清960P室外增强型红外低照度防水枪形机
型号
HM-8804HDN-IRCL
连接类型
有线
传感器
CMOS
镜头
标配6mm,选配3.6mm,6mm,8mm,12mm,16mm
视频规格
960P（1280*960），720P(1280*720),VGA(640*480),QVGA(320*240)
帧率
25fps 向下连续可调
视频压缩
H.264，双码流
码率大小
2KB-512KB 连续可调
动态侦测
支持全屏或者分散的多区域移动侦测
报警抓拍
5张连拍，时间间隔可调
红外夜视
50米红外(配套4mm,6mm,8mm,12mm,16mm灯杯)，支持双滤光片日夜自动切换（IR-CUT)
断电恢复
支持，来电自动恢复初始工作状态
网络接口
标准RJ45接口
网络协议
TCP/IP、UDP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP、ONVIF
报警处理
SD卡存储报警图像，邮件发送报警图片
安全机制
用户密码权限认证
查看 　
机身内置网络服务器功能，支持IE或其他网络浏览器浏览视频并可支持主流运营平台
图像设置 　
亮度、对比度、饱和度、场景
报警 IO 　
1路继电器开关量报警输入， 1 路继电器开关量报警输出,最大耐压是24V/2A
本机存储 　
SD卡（≤32G），支持录像和图片存储
语音 　 　
支持外接有源拾音头和音箱，实现双向语音对讲
电源 　 　
DC 12V\1.5A
5.2高清720P红外宽动态半球摄像机
HM-8701HDN-IRCW，H.264视频编码，双码流，高压缩比，高视频质量，5米红外，支持双滤光片日夜自动切换，高信噪比，图像画面清晰、干净通透；标配3.6mm广角镜头支持宽动态，支持TF卡（≤32G）存储，可外接有源拾音器和音箱实现双向语音对讲。

产品图片

产品名称
高清720P红外宽动态半球摄像机
型号
HM-8701HDN-IRCW
连接类型
有线
传感器
CMOS
镜头
标配3.6mm,选配6mm,8mm,12mm，16mm
视频规格
720P(1280*720),VGA(640*480),QVGA(320*240)
帧率
25fps 向下连续可调
视频压缩
H.264，双码流
码率大小
2KB-512KB 连续可调
动态侦测
支持全屏或者分散的多区域移动侦测
报警抓拍
5张连拍，时间间隔可调
红外夜视
6米，日夜双滤光片自动切换
断电恢复
支持，来电自动恢复初始工作状态
网络接口
网络协议
标准RJ45接口
TCP/IP、UDP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP、ONVIF
报警处理
安全机制
TF卡存储报警图像，邮件发送报警图片
用户密码权限认证
查看 　
机身内置网络服务器功能，支持IE或其他网络浏览器浏览视频并可支持主流运营平台
图像设置 　
亮度、对比度、饱和度、场景
报警 IO 　
1路继电器开关量报警输入， 1 路继电器开关量报警输出,最大耐压是24V/2A
本机存储 　
TF卡（≤32G），支持录像和图片存储
语音 　 　
支持外接有源拾音头和音箱，实现双向语音对讲
电源 　 　
DC 12V\1.5A
工作湿度　 　
0% - 90%
工作温度 　
-10℃ - +55℃
产品重量 　
0.7kg
配套 　 　
电源

5.4高清720P有线红外迷你球机
HM-8902HDN-IRC，H.264，视频编码，双码流，高压缩比，高视频质量，在720p分辨率下，可以实现实时图像，手机观看，6米红外夜视，支持双滤光片日夜自动切换（IR-CUT），支持语音双向对讲，内置麦克风和扬声器，也可外接扬声器和无源麦克风，支持TF卡（≤32G）扩展，内置云台，水平270°、垂直90°，速率可调，带有线报警输入输出接口。

产品图片

产品名称
标清VGA有线红外迷你网络球机
型号
HM-8902SDN-IRC
连接类型
有线
传感器
CMOS
镜头
标配6mm,选配2.8mm，3.6mm,4mm，8mm,12mm,16mm
视频规格
VGA(640*480),QVGA(320*240)
帧率
25fps 向下连续可调
视频压缩
H.264，双码流
码率大小
2KB-512KB 连续可调
动态侦测
支持全屏或者分散的多区域移动侦测
报警抓拍
5张连拍，时间间隔可调
红外夜视
室内夜视距离6米，双滤光片自动切换
报警主机
无
断电恢复
支持，来电自动恢复初始工作状态
网络接口
标准RJ45接口
网络协议
TCP/IP、UDP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP
报警处理
上传或TF卡存储报警图像 邮件发送报警图片
安全机制
用户密码权限认证
查看 　
机身内置网络服务器功能，支持IE或其他网络浏览器浏览视频并可支持主流运营平台
云台 　
内置云台，水平270°、垂直90°，速率可调；
图像设置 　
亮度、对比度、饱和度、场景
报警 IO 　
1路继电器开关量报警输入， 1 路继电器开关量报警输出,最大耐压是24V/2A
本机存储 　
TF卡（≤32G）
语音 　 　
支持外接有源拾音头和音箱，实现双向语音对讲
电源 　 　
DC 12V\1.5A
配套 　 　
电源1个，支架1套

5.3高清720P红外网络高速球
HM-9201HDN-IRCF2，H.264视频编码，双码流，高压缩比，高视频质量，支持 3 D 定位，通过主控软件在监控屏幕上实现球机运行控制、镜头放大和坐标定位等功能，支持自动跟踪功能，可对预置场景内的移动目标进行自动跟踪，并自动匹配镜头变倍，目标消失后，自动返回预置场景。支持视频分析调光技术，夜视效果更好，低碳环保节能50%，红外灯寿命提升3倍。防护等级IP66，全封闭防尘、防水, 二级防雷设计,3000V防浪涌保护。

产品图片

产品名称
高清720P红外高速球
型号
HM-9201HDN-IRCF2
连接类型
有线
传感器
CCD(日立)
镜头
无
视频规格
720P(1280*720),VGA(640*480),QVGA(320*240)
帧率
25fps 向下连续可调
3G
无
视频压缩
H.264，双码流
码率大小
2KB-512KB 连续可调
动态侦测
支持全屏或者分散的多区域移动侦测
报警主机
无
PIR（运动传感器）
无
报警抓拍
红外夜视
5张连拍，时间间隔可调
智能调光分析，支持日夜自动切换，夜视距离120-150米
自动光圈
硬件看门狗
不支持
不支持
3D定位
支持
智能调光
支持
自动跟踪
支持
断电恢复
支持，来电自动恢复初始工作状态
网络接口
标准RJ45接口
网络协议
TCP/IP、UDP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP
报警处理
SD卡存储报警图像，邮件发送报警图片
安全机制
用户密码权限认证
查看 　
机身内置网络服务器功能，支持IE或其他网络浏览器浏览视频并可支持主流运营平台
云台 　
内置云台，水平：360°连续旋转，速度0.01-350º/S；垂直：5°—90°自动翻转 ,速度0.01-120º/S
图像设置 　
亮度、对比度、饱和度、场景
报警 IO 　
2路继电器开关量报警输入， 1 路继电器开关量报警输出,最大耐压是24V/2A
本机存储 　
不支持
语音 　 　
支持外接有源拾音头和音箱，实现双向语音对讲
电源 　 　
DC 12V\5A
配套 　 　
电源1个，支架1套

第六章、设备配置清单

本方案推荐如下配置：
6.1.简单化配置

序号
设备名称
品牌型号
数量
备注
前端部分
1
高清960P室外增强型红外低照度防水枪形机
HM-8804HDN-IRCL
XX
根据实际需求数量
2
高清720P红外宽动态半球摄像机
HM-8701HDN-IRCW
XX
根据实际需求数量
3
SD/TF存储卡
XX
XX
球机枪机存储卡
传输部分
1
前端网络
学校监控专网
1
前端根据数量选择对应带宽网络
学校/教育局管理中心
1
大电视
XX
1
集中监控用

版权所有成都华迈通信技术有限公司
