DLP拼接3×4项目高端解决方案

DLP- XGA DL系列3×4拼接项目高端解决方案

浙江大华技术股份有限公司
2014年2月
v1.1

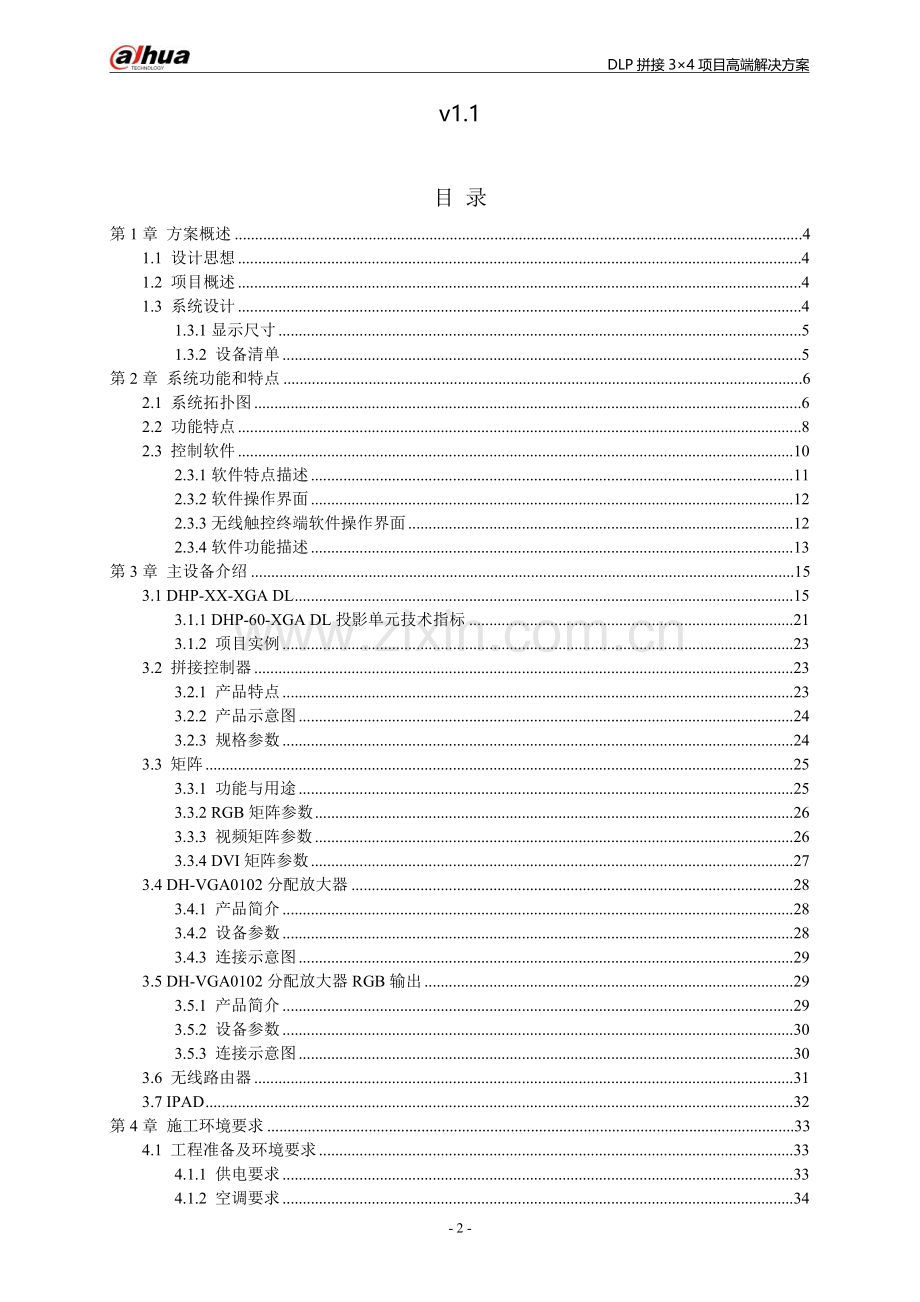

目 录
第1章 方案概述 4
1.1 设计思想 4
1.2 项目概述 4
1.3 系统设计 4
1.3.1显示尺寸 5
1.3.2 设备清单 5
第2章 系统功能和特点 6
2.1 系统拓扑图 6
2.2 功能特点 8
2.3 控制软件 10
2.3.1软件特点描述 11
2.3.2软件操作界面 12
2.3.3无线触控终端软件操作界面 12
2.3.4软件功能描述 13
第3章 主设备介绍 15
3.1 DHP-XX-XGA DL 15
3.1.1 DHP-60-XGA DL投影单元技术指标 21
3.1.2 项目实例 23
3.2 拼接控制器 23
3.2.1 产品特点 23
3.2.2 产品示意图 24
3.2.3 规格参数 24
3.3 矩阵 25
3.3.1 功能与用途 25
3.3.2 RGB矩阵参数 26
3.3.3 视频矩阵参数 26
3.3.4 DVI矩阵参数 27
3.4 DH-VGA0102分配放大器 28
3.4.1 产品简介 28
3.4.2 设备参数 28
3.4.3 连接示意图 29
3.5 DH-VGA0102分配放大器RGB输出 29
3.5.1 产品简介 29
3.5.2 设备参数 30
3.5.3 连接示意图 30
3.6 无线路由器 31
3.7 IPAD 32
第4章 施工环境要求 33
4.1 工程准备及环境要求 33
4.1.1 供电要求 33
4.1.2 空调要求 34
4.1.3 温湿度要求 35
4.1.4 灯光要求 36
4.1.5 装修要求 36
4.1.6 大屏幕显示系统设备维修通道与地面要求 36
4.1.7 承重要求 37
4.1.8 防尘要求 37
4.1.9 接地要求 38
4.1.10 消防要求 38
4.1.11 机械冲击和振动要求 38
4.1.12 磁场要求 38
4.1.13 综合布线要求 38
4.1.14 大屏幕墙体安装固定要求 39
4.2 技术培训 39
第5章 售后服务 40
5.1 售后服务的种类和范围 40
5.2 售后服务的方式 40
5.3 保修期内的维护承诺 41
5.4 保修期外的维护承诺 41
5.5 售后服务全国网点 42
附录一、公司简介 43
附录二、大屏幕显示方案选型依据(PDP/LCD/DLP/投影融合) 45
附录三、大屏幕设计依据 47
附录四、部分项目案例 49

第1章 方案概述
1.1 设计思想
n 经济性：总体拥有成本低、长寿命、低维护成本
n 稳定性：嵌入式架构，不受外部因素影响
n 显示效果：高解析度、层次丰富、色彩艳丽
n 认知度：大屏幕拼接广泛应用于各个领域，认知程度高，更易于操作使用
n 节能环保：功耗低，设备寿命长，所有器件均不含铅汞等有害物，全金属外壳，有效降低辐射
n 可靠性：各项专业认证及严格的厂内测试保证了设备的稳定可靠，系统设计充分考虑了兼容性及冗余功能

1.2 项目概述
据附录二《大屏幕显示方案选型依据》，我们向您推荐大华DHP-60-XGA DL拼接项目高端解决方案，其双边拼缝小于0.3mm，做到业内领先；该解决方案功能丰富，应用灵活，着重考虑系统的兼容性，稳定性，可以实现模拟视频监控信号、VGA电脑信号以及HDMI/DVI高清数字信号的单屏，跨屏，漫游，局部全屏，整屏拼接等功能；
系统采用了高稳定性的B/S架构，用户可以在网络内任何一台PC机上授权操作，规避了PC系统中毒、崩溃等问题；
系统可以集成管理显示单元/视频矩阵/RGB矩阵/DVI矩阵等周边设备，并且可通过配置iPad、平板电脑等手持式无线触控终端，支持无线接入方式。详细功能可以参考第2章《系统功能和特点》。

1.3 系统设计
本大屏幕显示墙由一套 3（行)×4 (列）60″的DLP显示屏——DHP-60-XGA DL组成。
n DHP-60-XGA DL单屏尺寸： 1219.2(W)×914.4(H)×753(D)
n 组合尺寸：(914.4mm ×3) ×(1219.2mm ×4)
n 底座高度：实际高度根据用户现场确定
n 背后维护空间：默认1000mm，实际空间根据用户现场以及拼墙高度确定
n 尺寸示意图见下：

1.3.1显示尺寸
（双击直接更改尺寸规格）

1.3.2 设备清单
设备名称
特点描述
数量
单位
需求状态
DHP-60-XGA DL
DLP技术（单片0.7" LVDS DMD芯片，12°偏转角)
12
套
必需
DH-DSCON
控制服务器，管理大屏幕系统。B/S构架，Web控制方式；纯硬件结构，无操作系统
1
台
必需
嵌入式多屏控制软件
大屏幕设备的设置和日常使用，可以设置预案、开关机、信号切换等功能
1
套
必需
DHM-RGB1616
RGB矩阵，负责计算机信号输入输出切换。高带宽，抗串扰。
1
台
必需
DHM-VIDEO1616
视频矩阵，负责模拟视频信号输入输出切换。高带宽，抗串扰。
1
台
必需
工程线缆
专业抗干扰工程线缆
1
套
必需
DH-VGA0102分配放大器RGB输出
高性能RGB分配放大器：一VGA输入，一VGA本地回显，一RGBHV远传
4
台
可选
TP-LINK无线路由器
需根据无线覆盖范围进行选型
1
台
可选
IPAD2
无线手持终端
1
台
可选
PC操作电脑
略
1
台
可选
第2章 系统功能和特点
2.1 系统拓扑图

DVD、摄像机、视频解码器等信号源，可以通过CVBS接口，将视频信号传输到视频矩阵，再通过视频矩阵输出到拼接控制器的视频输入端口，最后经过拼接控制器的DVI/VGA端口输出到大屏显示单元；也可直接从视频矩阵输出到每块大屏的CVBS接口，从而实现上屏显示的双备份功能。
PC信号源等VGA信号，可以通过分配器，一路接本地显示器，一路远传到RGB/VGA矩阵，通过RGB/VGA矩阵输出到拼接控制器的VGA输入端口，最后通过拼接控制器的DVI/VGA端口输出到大屏显示单元显示；也可直接从VGA矩阵输出到每块大屏的VGA接口，从而实现上屏显示的双备份功能。
高清信号源（HDMI\DVI\SDI）通过转换以DVI/SDI信号输出，进入拼接控制器的DVI/SDI输入端口，最后通过拼接控制器的DVI/VGA端口输出到大屏显示单元。
客户通过PC控制电脑、手持设备，利用有线或者无线网络向拼接控制器发送控制指令；拼接控制器作为系统核心，通过串口，将视频矩阵、RGB/VGA矩阵、显示单元等外设连接起来，发送各类控制指令，从而实现单屏、局部整屏、漫游、全屏、开关机、矩阵切换等功能；
单屏功能如下图所示：

局部全屏功能如下图所示：

跨屏，漫游功能如下图所示：

全屏拼接功能如下图所示：

2.2 功能特点
u 可以实现模拟视频、计算机信号的单屏、漫游、局部全屏、整屏拼接功能。

u 控制核心采用嵌入式设备，稳定安全，有效规避大屏幕操作过程中常见的Windows操作系统中毒以及系统崩溃引起的不可控问题。
u 联网情况下，可以多人同时操作大屏幕。

u 协议开放，大屏幕控制软件可以集成到安防平台软件。
u 可以对矩阵、音频，窗帘、灯光等外部设备进行控制。

u 支持IPAD等平板电脑无线控制功能。

2.3 控制软件
浙江大华大屏幕显示系统管理软件DH-DSCS是为大屏幕拼接显示墙开发的应用管理系统，其主要功能是为用户提供对显示拼接墙上的各类应用窗口的控制和管理，对外部输入信号的调用，对显示屏的控制以及实现对矩阵、集中控制设备等相关外围设备的控制与管理。提供友好而简便的人机操作界面，对显示墙的操控方便快捷，操作直观，彻底改变了传统显示拼接墙系统操作复杂的缺陷。
DH-DSCS软件采用B/S架构，局域网内任意一台PC均可通过IE浏览器访问、设置、操作，而不需要预先安装任何客户端软件，避免专用控制电脑单点故障给系统带来的失控风险。DH-DSCS软件还可平滑运行于大华全新开发的便携式无线控制终端。通过平板电脑、手机等手持设备作为控制终端，来实现对大屏全部的移动操作控制。

2.3.1软件特点描述
1. 多区块控制：界面美观，功能实用，一套软件不仅可以控制多套大屏幕，还可以控制两侧电视墙；
2. B/S架构：用户无需安装客户端程序，直接WEB访问，避免操作电脑瘫痪后无法控制大屏幕。
3. 信号组屏功能：当前，超高分辨率（比如10240*3072分辨率）GIS地图、管线图等应用层出不穷，业务服务器通常会配置多块显卡输出，我们通过信号组屏功能，可以将多个显卡输出的采集信号，从逻辑上捆绑为一个信号；这样，在开窗、切屏、漫游等操作的情况下，用户就像对一路信号操作一样；该功能广泛运用于公安、电力、煤矿、石油、天燃气、水利等领域。
4. 云台控制功能：兼容国内主流视频监控平台，可对球机的转动、变倍、变焦等进行操作。
5. 用户权限管理：将用户控制大屏幕和配置大屏幕等业务模块进行全方位权限管控，确保用 户业务流管理的顺利实施。
6. 串口服务器扩展功能 ：可以最大限度增加对外围设备的管控。
7. 事件驱动报警功能：采用了最先进的面相对象技术，将设备故障、视线遮挡、烟雾预警、特定时间等作为统一报警事件集，当报警触发后，大屏幕自动显示报警视频，用最醒目的方式提醒用户。
8. 背光调节功能 ：可根据环境亮度情况，调节显示单元的亮度输出，达到节能环保和保护视力的作用。
9. 定时开关机功能 ：可以设定日期时间，周期性开启或者关闭大屏幕，避免人员下班后未及时关 闭大屏幕的情况。
10. 多用户协作功能 ：可以有多个用户，按照各自级别同时管控大屏幕。
11. IPAD应用 ：支持无线手持设备对大屏幕系统的管控。

2.3.2软件操作界面

2.3.3无线触控终端软件操作界面

2.3.4软件功能描述
Ø RGB信号传输显示：
PC/笔记本等电脑信号源通过专用电缆分别接入RGB矩阵，直通到大屏显示单元或经过拼接控制器处理后输出到大屏显示单元进行显示。窗口可以实现单屏显示、多屏组合、跨屏显示、整屏漫游、任意缩放等灵活的显示功能。
Ø DVI信号传输显示：
本系统设计时考虑到了用户纯数字显示（HDMI\DVI\SDI）的需求，前端信号源通过转换设备后，使用DVI线缆传输至大屏拼接控制器DVI采集端口，经拼接控制器处理后输出到大屏显示单元进行显示。窗口可以实现单屏显示、多屏组合、跨屏显示、整屏漫游、任意缩放等灵活的显示功能。
Ø 视频信号传输：
模拟摄像机、DVD、视频解码器等视频信号源接入视频矩阵，直通到大屏显示单元或通过拼接控制器处理后输出到大屏显示单元进行显示。窗口可以实现单屏显示、多屏组合、跨屏显示、整屏漫游、任意缩放等灵活的显示功能。图像格式支持NTSC/PAL/SECAM制式。
Ø 集成控制：
大屏拼接控制器除了作为图像信号接入、处理、输出的核心设备，还是整个系统的调度中枢。通过RS232/RS485等端口，可对视频矩阵、RGB矩阵的输入输出通道进行切换，对DLP拼接单元进行信道切换、放大倍率设定及开关机操作等，使原本独立的各个物理设备协同工作，形成一个有机的整体。连接在局域网内的任意一台电脑均可作为大屏控制终端，远程操作图像控制器。
大华还全新开发出业内独有的便携式无线控制终端。通过平板电脑、手机等手持设备作为控制终端，来实现对大屏全部的操作控制。相对于传统的集中控制系统及无线终端，系统更为简化，且功能得到极大的提升，为客户提供一种灵活、便捷的操作体验。

第3章 主设备介绍
3.1 DHP-XX-XGA DL
l TI极致色彩™ (BrilliantColor™)技术
大华DHP投影单元在大屏幕投影显示系统行业率先采用美国德州仪器最新的极致色彩™ (BrilliantColor™)技术。采用0.7" XGA LVDS DLP™ DMD显示芯片及运行速度更快的DDP3020图像处理芯片。无论在亮度、对比度、清晰度方面，以及在色彩还原性、图像均匀性方面，都代表了当今行业最高水平。
TI的BrilliantColor™ (极致色彩™)技术专为提升DLP投影机显示引擎的色彩表现和光学效率而设计，具备同时处理六种色彩的能力，除了能呈现红、绿、蓝三原色之外，还能充分表现黄色、紫红色与青色，有效扩大了色彩表现范围，提高了DLP投影机的色彩深度。DDP3020芯片具有更高的数据接收速率，使得图像质量大大提高，尤其是在视频图像上效果更为明显；增加了DMD芯片软件代码储存空间，原16M升级为64M；降低画面连贯性的锯齿现象，提升画面效果；大大提高白色亮度值，可提升超过50%的画质，提供更生动的视觉效果。
DDP1000 DDP3020

l 全新色轮表面处理技术：
大华DHP单元投影机芯采用表面镀膜的全新炫彩色轮设计，增强色彩表现力，全面提升色彩质量。
n 3D梳状滤波技术
大华DHP 单元投影机芯采用3D梳状滤波技术，消除动态视频图像的边缘锯齿，图像更加清晰、细腻，大幅提高动态视频的画质，提供更真实流畅的图像画面。
l 最新的高频脉冲技术：
大华DHP投影单元在光源处理上采用了最新的脉冲补偿技术，即特殊的降低脉冲时间和脉冲电压技术，在改善灯泡闪烁问题的同时，也保证了灯泡的正常使用寿命。
n 7色域调整电路设计
大华DHP 投影单元采用先进的7色域（RGBCMYW）调整电路，使图像画面拥有更丰富的色彩表现，整屏的色彩均匀度达到完美境界。同时，采用12bit Gamma调整电路，可进行亮暗区及中间区域的灰度梯度渲染，使画面色调变化连续平滑，实现更加细腻与极富真实感的图像效果，图像噪声消失，画面质量稳定。

调整前 调整后
n 内置数字色域控制（DSC）及混合电路
大华DHP 投影单元采用台达专业的数字色域平衡及混合控制电路（DSC），精确调节7色（RGBCMYW）色域及混合色增益差，有效抑制不同光机引擎间色彩差异，保证整屏色彩均匀度达到高度一致。

平衡调整前 平衡调整后

n 智能亮度数字调整技术
大华DHP投影单元采用数字渐平修正电路，避免Hot-Spot（亮斑）效应，不但可以使单屏内的亮度实现均匀分布，而且使相邻屏幕间的亮度差控制在极小范围内，使得从单屏到全屏实现亮度的均匀分布。如图所示。

n 独特的散热防尘设计
大华DHP投影单元采用了专业的散热防尘设计：
Ø 投影灯采用专用散热风道；
Ø 采用投影室与光机室完全隔离设计；
Ø 进风口均配置专用空气过滤海绵；
Ø 光机采用全密封设计,完全杜绝与外界空气接触；
Ø 投影屏幕内侧采用防眩隔离层, 避免了灰尘的静电吸附作用；
通过上述专业散热设计，既保持投影单元良好的散热又保证优异的密封防尘效果，大大增加了投影单元的使用寿命和平均无故障时间。

n 内置图像处理器硬件画中画功能
大华DHP投影单元的内置图像处理器完全集成于电子模块的主板上，相较于其它品牌采用选购件、通过连接端子插入的方式，大华投影单元的内置图像处理器拥有更高的集成度，从而拥有更高的稳定性。
DHP投影单元的内置图像处理器可以在不需要外部图形控制器的情况下支持RGB信号和视频信号的直通显示及混合叠加（画中画）显示，每个显示单元内可同时开启3个动态信号窗口（包括VGA、RGBHV、Video、DVI、YPbPr），且具有多路活动视频扩展功能。信号窗口可在不使用外部拼接控制器的情况下实现任意缩放、移动、跨屏、漫游、拼接以及全屏显示。

内置图像控制器的多路画中画显示 内置图像控制器的拼接放大显示

n LED故障状态指示功能
大华DHP投影单元具有LED指示灯，该指示灯可以通过色彩、闪烁频率等方式通过不同的组合指示投影单元的工作状态或故障状态，使维护人员快速判断故障点，使维护工作更为简单快捷。

n 独特的复合玻璃屏幕
DHP投影单元采用独特的WUCS复合屏幕， WUCS复合屏幕由于其特殊的结构和技术而具有优越的性能：
Ø 屏幕增益适中，较宽的水平和垂直视角，满足大部分系统的要求。
Ø 先进的菲涅耳光学透镜系统和特制的UCS柱纹透镜能减小环境光线的影响，并提供特别的技术以提高对比度及垂直光线的分布，具有极佳的中心到边角亮度均匀度，可以在宽阔的视区内显示亮丽而清晰的图像。
Ø 采用定制菲涅耳透镜，保证焦距与光机镜头吻合，使投影光路均匀分布，最大限度避免太阳效应产生。
Ø 采用具有四个有效透镜面的双层背投屏幕，引入特殊的丙烯酸加固层使屏幕更为坚硬，并采用特殊工艺增加特制无机保护层使其成为多层复合屏幕，热胀冷缩系数小，具有极好的强度，当温度和湿度变化时，确保屏幕不易发生变形，不易磨损。降低了温度和湿度对于拼缝的影响，保证整屏外观平整美观，同时便于清洁，最适合于控制室应用的箱体安装。
Ø 超高精细垂直条纹光学透镜，使图像细节更加精致丰富；受周围环境光影响小，特别适用于DLP投影机，能清晰显示800×600-1600×1200及以上图像。
Ø 采用黑色屏幕，有效抑制环境光线对屏幕对比度的影响，图像对比度高。优质防眩涂层可防止反射、防眩光，可消除来自窗外、室内照明等光源的反射，从而使图像具有最佳的均匀度和清晰度。

n 精密的独立六轴光学调整机构
浙江大华的专利技术——独立六轴光学调整机构相对于其他六轴调整机构，其优势在于每一个调整点的调整不会影响其它调整点的位置。能够独立控制投影机上、下、左、右、倾斜、偏转、旋转全方位调整，从而确保每个投影单元画面的精确调整和几何定位，不发生错位、黑边、吃字等现象，形成无缝的显示效果。

n 通用箱体设计
浙江大华依托自有投影光机的技术优势，DHP显示单元无论是光学设计与机械设计，均具有其他品牌不可比肩的先进性、科学性与精准性，拥有行业内多项国家技术专利，系统可靠性、稳定性以及成熟性远远优于其他产品。
大华公司研发团队利用最新模块化设计理念，开发出满足各种应用领域的通用型大屏幕拼接箱体结构单元，DHP各系列单元不论采用何种投影光机引擎，均具有统一的结构尺寸，可以在不更换箱体的情况下，通过更换光机引擎满足用户的升级换代需求，降低升级成本。
n 工作稳定，故障率低，使用寿命长
平均无故障时间（MTBF）大于30000小时，满足用户7X24连续运行需要。
3.1.1 DHP-60-XGA DL投影单元技术指标
显示技术
DLP技术（单片0.7" LVDS DMD芯片，12°偏转角)
物理分辨率
XGA(1024×768像素）
光学分辨率
UXGA(1600×1200像素)
对角线
60″
屏幕尺寸
1219.2mm宽´914.4mm高
投影屏幕
复合玻璃屏幕
输出亮度
850ANSI(单灯)/1600ANSI(双灯)(典型值)
对比度
2000:1
均匀度
＞95%
灯泡
UHP超高压水银灯，双灯
灯泡功率
100W~132W可调
灯泡平均寿命
6000小时~10000小时
扫描频率
水平：15kHz-120kHz
垂直：24Hz-120Hz
输入接口
模拟RGB1
D-sub 15p
模拟RGB2
5BNC
复合视频
BNC
数字RGB-1,2
DVI-D
HDMI
YPbPr
RS232C
D-Sub 9p
RS422
RJ45
输出接口
复合视频
BNC
数字RGB
DVI-D
RS232C
D-Sub 9p
RS422
RJ45
色彩
16.7M，24位真彩色
控制
RS232C、RS422和红外遥控
电源
AC100V~240V@50/60Hz
功率
300W/380W可调
工作温度
10℃~40℃，建议最佳工作温度22±5℃
工作湿度
10%~90% , 无凝露

3.1.2 项目实例

3.2 拼接控制器
3.2.1 产品特点
1. 采用FPGA技术，纯硬件结构、无操作系统、无病毒困扰、稳定性高
2. 集成事件驱动报警模块，将设备故障、视线遮挡、烟雾预警、特定时间等作为统一报警事件集，当报警触发后，大屏幕自动显示报警视频，用最醒目的方式提醒用户。
3. 支持VGA/DVI信号全高清输出，支持VGA/DVI/CVBS/HD-SDI输入，单路最高采集分辨率高达2732*1536；
4. 拼接功能强大，可以管控多达96个显示单元，输入信号可以任意开窗、漫游、叠加、缩放，满足个性化屏幕布局
5. B/S构架，用户无需安装客户端程序，直接WEB访问，避免操作电脑瘫痪后无法控制大屏幕。
6. 板卡热插拔结构、局部维护时不影响其他功能使用
7. 支持iPad、平板电脑等手持式无线控制终端
8. 提供通用公开的SDK，支持第三方开发应用，可以同主流中控厂家兼容

3.2.2 产品示意图

正面

背面
3.2.3 规格参数
参数/型号
DH-DSCON
主屏控制器
高性能工业级嵌入式微控制器
操作界面
基于WEB访问的图形化操作界面
信号输入
复合视频
MAX 720×576×50 fps(NTSC/PAL),BNC(1.0Vp-p,75Ω)
DVI/HDMI
MAX 1080P
支持HDMI 1.3标准，支持HDCP 1.2内容保护协议，
支持12位HDMI信号， 支持xvYCC色彩标准
DVI-D采集接口，通过转换头采集HDMI
VGA
MAX 1900×1200@60Hz,10bit采样
图像输出
窗体顶端
VGA输出 窗体底端
窗体顶端
MIN 1024×768@60Hz(XGA) 窗体底端
窗体顶端
MAX 1600×1200@60Hz(UXGA) 窗体底端
窗体顶端
1900×1200@30Hz(WUXGA),24bit真彩色 窗体底端
窗体顶端
通过DVI-I转VGA接口实现 窗体底端
窗体顶端
DVI输出 窗体底端
窗体顶端
MIN 1024×768@60Hz 窗体底端
窗体顶端
MAX 1080P,24bit真彩色 窗体底端
串口通讯 窗体底端
窗体顶端
In put 窗体底端
窗体顶端
Db9×1 窗体底端
窗体顶端
Out put 窗体底端
窗体顶端
RS485×1; RJ45×3 窗体底端
窗体顶端
USB 窗体底端
窗体顶端
USB2.0×1 窗体底端
窗体顶端
SD卡读取口 窗体底端
窗体顶端
支持高速SD读写标准 窗体底端
窗体顶端
网络接口 窗体底端
窗体顶端
RJ45 10M/100M/1000M 窗体底端
窗体顶端
云台控制接口 窗体底端
窗体顶端
RS485 窗体底端
窗体顶端
电源 窗体底端
窗体顶端
AC 110~230V, 50/60 Hz 窗体底端
窗体顶端
功耗 窗体底端
窗体顶端
60W(±3W) 窗体底端
窗体顶端
使用温度 窗体底端
窗体顶端
0℃~+45℃ 窗体底端
窗体顶端
使用湿度 窗体底端
窗体顶端
0%~90% 窗体底端
窗体顶端
大气压 窗体底端
窗体顶端
86kpa-106kpa 窗体底端
窗体顶端
尺寸 窗体底端
窗体顶端
6U标准工业机箱 窗体底端
窗体顶端
安装方式 窗体底端
窗体顶端
机架式/台式 窗体底端

3.3 矩阵
3.3.1 功能与用途
矩形切换器是针对高分辨率图像的显示切换而设计的高性能交叉开关设备。该系列产品广泛用于大屏幕投影显示工程、指挥控制中心、多媒体会议室、监控系统，完成信号的切换控制。
矩阵切换器是具有高可靠性的智能设备，采用类同的功能模式、操作模式，通讯命令模式，方便用户使用。此外还具有以下功能：
① 红外遥控功能(选配)
采用红外遥控器，可以完成本机的全部操作。
② 掉电现场保护功能
掉电时现场状态存入E2PROM中，下次上电时，系统自动调出掉电前的状态数据。
③ 集中控制管理
系统含有一个RS232接口，可以连接外部控制设备(如计算机)，另可进行远程网络控制(预留可选件)。
3.3.2 RGB矩阵参数
输入
5BNC接口（RGB1.0Vp_p,HVTTL电平）阻抗75Ώ
信号类型：RGBHV、RGBS、RGsB、RsGsBs、YUV信号
回波损耗：-30dB@5MHz；
直流补偿：最大5mV
输出
5BNC接口（RGB0.7Vp_p,HVTTL电平）阻抗75Ώ
信号类型：RGBHV、RGBS、RGsB、RsGsBs、YUV信号
回波损耗：-30dB@5MHz
直流补偿：最大5mV
带宽
350MHz(-3dB)
通道间隔离度
>65dB
非线性失真
微分增益：<0.05%@4.43MHz
微分相位：<0.05%@4.43MHz
电源
AC100～260V、50/60Hz
功率
<50W
外形尺寸
标准19”
工作温度
0～40ºC

3.3.3 视频矩阵参数
输入
信号类型：复合视频信号
接口： BNC接口
最大电平：3.0Vp-p
阻抗：75Ω
回波损耗：-30dB@5MHz
输出
信号类型：复合视频信号
接口： BNC接口
最大输出电平：3.0Vp-p
阻抗：75Ω
回波损耗：-30dB@5MHz
直流补偿最大：5mV
带宽
150MHz(-3dB)
通道间隔离度
>65dB
非线性失真
微分增益：<0.05%@4.43MHz
微分相位：<0.05%@4.43MHz
电源
AC100～260V、50/60Hz
功率
<50W
外形尺寸
标准19”
工作温度
0～40ºC

3.3.4 DVI矩阵参数
输入
DVI-I母接口,
输出
DVI-I母接口
信号类型
DVI1.0规范中的DVI-D全数字T.M.D.S信号
最大数据速率
4.95Gbps(R、G、B每色1.65Gbps)
支持分辨率
1920x1200P60,向下兼容
输入端均衡延长能力
＞50m /24AWG(1920×1080P60)
输出驱动能力
：>7m/28AWG(1920×1080P60)
位时钟抖动
：<0.2UI
DDC
内置DDC管理器
信号强度
T.M.D.S：800mVp_p
电源
AC100～260V、50/60Hz
功率
<50W
外形尺寸
标准19”
工作温度
0～40ºC

3.4 DH-VGA0102分配放大器
3.4.1 产品简介
  1进2出VGA分配器是将一路VGA信号通过专业芯片分配成两路VGA信号输出的设备，具有高性能、大带宽、视频信号各端口独立输出，互不干扰，大功率驱动负载，实现视频高保真传输。

3.4.2 设备参数
主要规格
产品类型
1进2出VGA分配器
视频输入
1路VGA
视频输出
2路VGA
最大支持分辨率
2048×1536
带宽
750MHz
电气规格
电源电压
DC 9V
功率
6W

3.4.3 连接示意图

3.5 DH-VGA0102分配放大器RGB输出
3.5.1 产品简介
1进2出VGA分配器是将一路VGA信号通过专业芯片分配成两路VGA信号输出的设备，具有高性能、大带宽、视频信号各端口独立输出，互不干扰，大功率驱动负载，实现视频高保真传输。

3.5.2 设备参数
主要规格
产品类型
1进2出VGA分配器
视频输入
1路VGA
视频输出
1路本地VGA、1路RGBHV远程
最大支持分辨率
2048×1536
带宽
最大750MHz
电气规格
电源电压
DC 9V
功率
6W

3.5.3 连接示意图

3.6 无线路由器

类型
无线路由器
网络标准
IEEE 802.11g、IEEE 802.11b、IEEE 802.3、IEEE 802.3u、IEEE 802.3x、
CSMA/CA、CSMA/CD、TCP/IP、DHCP、ICMP、NAT、PPPoE
端口
LAN口: 4个10/100M自适应RJ45端口（Auto MDI/MDIX）;
WAN口: 1个10/100M自适应RJ45端口（Auto MDI/MDIX）;
无线数据传输率
传输速率: 11g：54/48/36/24/18/12/9/6M（自适应）;
11b：11/5.5/2/1M（自适应）
无线频率段
2.4~2.4835GHz
天线
双极子全向天线
电源
外置电源适配器输出：9V~ 50Hz 0.8A;
功耗：最大4.5W ;
尺寸
158mm×110mm×32.5mm

3.7 IPAD

设备类型
苹果iPad 2

屏幕尺寸
9.7英寸 电容式触摸
操作系统
iOS 4.3

处理器
A5 双核，1GHz
系统内存
512MB

存储内存
16G
屏幕分辨
1024×768
摄像头
双摄像头
重量
601g

第4章 施工环境要求
4.1 工程准备及环境要求
4.1.1 供电要求
1) 大屏幕显示墙系统设备要求提供稳定的单相220V稳压电源。每台DHP-60-XGA DL额定功率为380W，每台拼接控制器系统额定功率为300W。本套系统额定功率3500W。（含富余）
N*M
DHL460UT(LED)
DHL550UT
DHPDP60
DHP-XX-XGA DL
2x2
1100W
1700W
2900W
2400W
2x3
1500W
2300W
4100W
3400W
2x4
1800W
2900W
5300W
4400W
3x3
2000W
3200W
5900W
4900W
3x4
2500W
4200W
7800W
6300W
3x5
3200W
5100W
9600W
7800W
3x6
3500W
6000W
11400W
8300W
3x7
4000W
7100W
12800W
10800W
4x4
3200W
5400W
10200W
9300W
4x5
3900W
6700W
12700W
10300W
4x6
4600W
7900W
15000W
12300W
功率公式(N*M*380+300)*130%
2) 为大屏幕显示系统设备的配电柜提供至少1个220V，6300W总电源空气开关，为机柜设备提供至少1个220V 电源空气开关，所有用电开关应采用优质的电工产品。
3) 每一列大屏幕显示系统设备的底架下面提供 至少1 个 220V 电源插座，每个插座可提供三到四台DLP的供电使用。
4) 每个机柜旁边提供至少1个220V/10A电源插座。
5) 普通维修插座及照明用电线路应设有漏电保护开关。
6) 机房内所有的电气材料均应有消防部门认可的生产证书，所有电线电缆均应为阻燃或难阻燃电缆。

4.1.2 空调要求
1) 大屏幕系统安装房间有条件下可使用恒温、恒湿送风型专用空调机，其他可使用冷暖型分体空调机（如有大楼中央空调系统，也应配置）。
2) 位于大屏幕显示系统维修通道内的空调（中央空调或柜式空调），其出风口位置应尽量远离后侧箱体，并且出风口的冷风绝对不能对着屏幕直吹，要朝远离屏幕的方向吹，以避免屏幕冷热不均匀而损坏和结露现象。
3) 对空调设计的要求（较理想状态）：大屏幕显示墙前面厅堂和背面维护通道中央空调的冷气送风管道应设计成同一条管道出风和回风，所有的空调送风口应远离大屏幕显示墙3米左右，并且不能对着大屏幕显示墙直吹；大屏幕前面和后面修护通道的空调开关集中安装一个地方，在使用空调时应同时打开或同时关闭送风，防止遗忘某个开关造成严重的温差。另外大屏幕显示墙后的维修通道要加抽风机不少于2个向室外抽风，保证大屏幕显示墙前后的空气循环对流，以避免大屏幕显示墙屏幕冷热不均匀而损坏和结露现象。（见投影室空调设计平面示意图）建议大屏安装现场都可以做成“空调设计方式一侧立面示意图”此种方式。
4) 在湿度较大的地区，在机房内要安装抽湿机，以保证相对湿度达到要求。
5) 大屏幕显示系统在现场安装前要求先对安装点的空调系统和风机先进行运行1周时间，以保证空调管道内的粉尘已经清出。

4.1.3 温湿度要求
1) 大屏幕显示系统维修通道內有良好的空调环境和空气对流，同时保证大屏幕系统前后温度不会因温差过大产生结露现象。
2) 大屏幕显示系统的理想工作环境温度为22℃±4℃，理想相对湿度30％至70％无冷凝，不可产生较大温差、湿差突变，要保证温度、湿度的变化有缓慢过程。

4.1.4 灯光要求
1) 为了在观看区能达到好的观看效果，建议在屏幕前面四米内为暗区，不能安装日光灯管。建议安装内藏式筒灯平行于屏幕排列，要单独可控开与关。灯光不能直接照射到屏幕上。尽量设计背朝大屏方向。
2) 整个大厅的灯按平行于屏幕方向分组进行控制，不要选用较强光的光源，灯光的布置原则是：使工作区有足够灯光强度，但对屏幕又不会产生明显的影响。
3) 大厅两侧可能射入的光线（如窗户），应有必要的遮挡（如窗帘等）。(太阳光对图像效果影响最大)。
4.1.5 装修要求
1) 大屏幕显示系统的屏幕窗口的装修墙体厚度建议为80mm，墙体要求牢靠，窗口四周平直不变形。
2) 大屏幕安装前，装修墙体预留安装窗口尺寸：(1219.2×4+40)mm水平X (914.4×3+40)mm垂直=（4916.8 mm× 2783.2mm）；即比大屏幕显示墙全部屏幕实际尺寸的每边大出40mm，当拼墙10列以上时，预留安装窗口要比拼墙总尺寸相应留大一些，以方便拼墙安装。（附项目施工图纸）
3) 大屏幕显示墙安装到位后，由现场装修单位对屏幕四周边予留空隙进行收口(以不漏光为原则)，并作必要的修饰。整个装修格调清新、色调偏冷，以简捷明快为好。无论天花采用何种材料装修处理，颜色乳白，或银灰、或浅灰均可，但应哑光着色,表面一定不能有强烈反光。墙面饰板色调明快，配以较深的线条，适当部位配以吸音材料，墙面哑光为主。地面最好用防静电地板，铺地毯，颜色较深，或其它不反光的地面材料。
4) 进场安装前应保证现场环境
