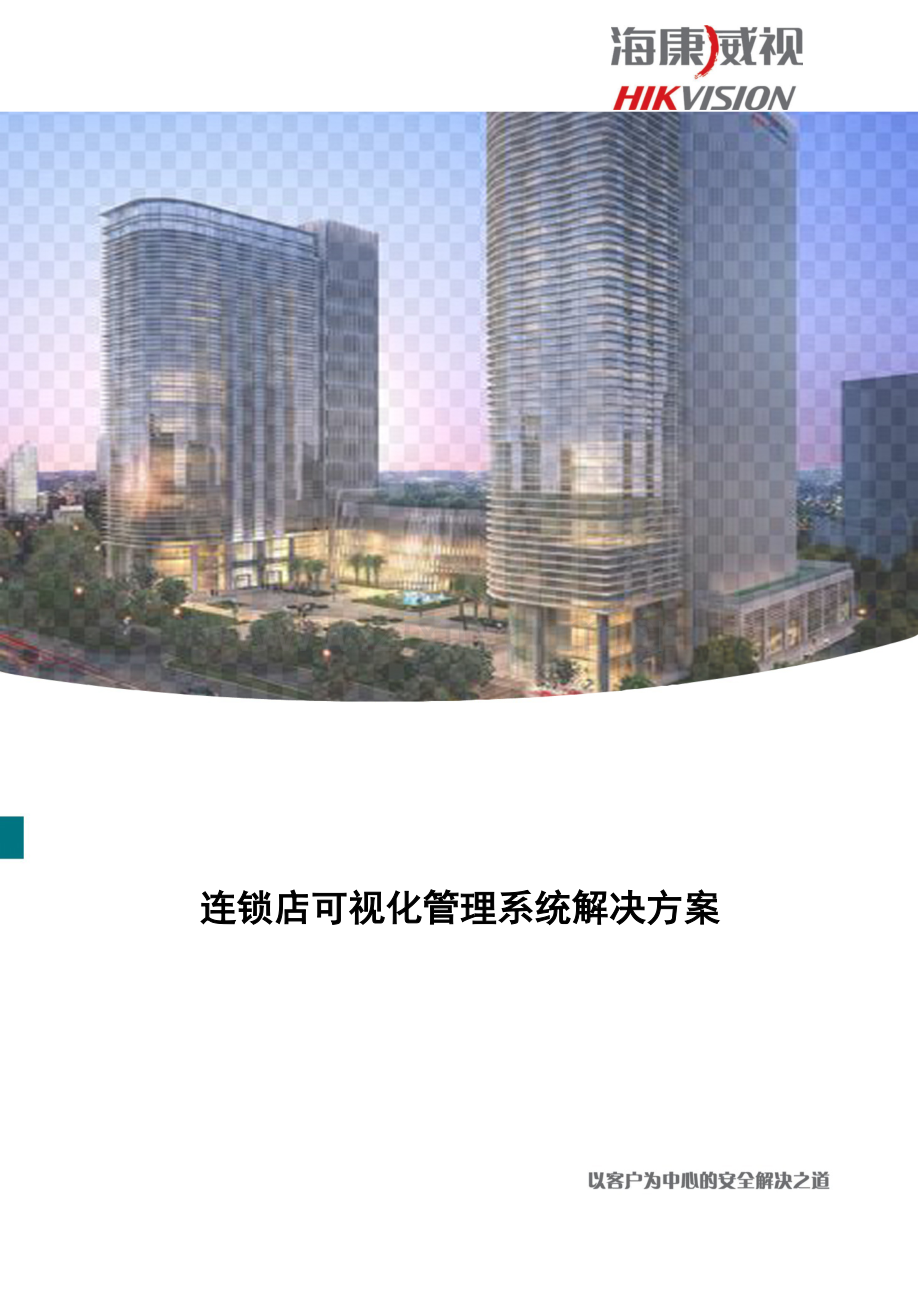

连锁店可视化管理系统解决方案

行业基线方案

目录

第 1 章 第一章概述 1
1.1背景介绍 1
1.2需求分析 1
1.3设计原则 4
1.4设计依据 5
第 2 章 第二章总体设计 7
2.1设计思路 7
2.2系统框架 8
2.3总体配置 9
2.3.1连锁店前端组成 9
2.3.2连锁店监控中心组成 9
2.3.3总店监控中心组成 11
2.4功能设计 13
第 3 章 第三章方案亮点 14
3.1统一的管理平台 14
3.2多方位的系统联动 14
3.3便捷的功能设计 14
3.4丰富的产品支持 15
3.5灵活的系统扩展 15
第 4 章 第四章视频监控系统设计 16
4.1系统组成 16
4.1.1系统逻辑结构 17
4.1.2系统物理结构 18
4.2前端系统设计 18
4.2.1前端系统结构设计 19
4.2.2 IPC结构特点 19
4.2.3 IPC功能亮点 20
4.2.4 SMART IPC特色功能 24
4.3监控传输网络设计 29
4.3.1概述 29
4.3.2设计要求 30
4.3.3传输网络设计 30
4.3.4网络可靠性设计 33
4.3.5网络安全性设计 34
4.3.6网络管理规划 34
4.3.7设备选型说明 34
4.4监控中心系统设计 35
4.4.1概述 35
4.4.2系统结构设计 36
4.4.3存储子系统 36
4.4.4解码拼控子系统 44
4.4.5大屏显示子系统 54
4.4.6监控中心及机房配套设施 61
4.5方案优势分析 63
4.5.1全高清 63
4.5.2全网络 63
4.5.3高集成化 64
4.5.4高智能化 65
4.5.5高可靠性 65
4.5.6高扩展性 66
4.5.7高易用性 67
第 5 章 第五章门禁管理系统设计 74
5.1系统组成 74
5.2系统功能设计 75
5.2.1门禁系统监管 77
5.2.2电子地图管理 78
5.2.3系统卡片管理 78
5.3门禁管理系统优势 80
5.3.1安装简便 80
5.3.2功能强大 80
5.3.3组网方式灵活 81
5.3.4验证方式多样 81
5.3.5产品系列化完整 81
5.3.6集成性强 81
5.3.7系统安全性高 81
第 6 章 第六章考勤管理系统 82
6.1考勤管理系统简介 82
6.2考勤系统集成架构 82
6.3考勤管理功能介绍 83
第 7 章 第七章综合管理平台 85
7.1平台功能 85
7.1.1综合管理功能 85
7.1.2业务模块功能 89
7.2平台架构设计 91
7.2.1平台架构图 91
7.2.2平台组成 91
7.3综合管理平台优势 93
7.3.1全面的系统集成 93
7.3.2灵活的模块化设计 93
7.3.3合理的服务架设 94
7.3.4便捷的操作体验 94
7.3.5精细化的权限设定 95
7.3.6全方位的安全特性 95
7.3.7智能网管与维护 95
7.3.8良好的扩展和兼容特性 96
第 8 章 第八章机房基础配套设计 97
8.1机房的防静电与接地系统设计 97
8.1.1机房的静电防护解决方案 97
8.1.2接地系统的设计 98
8.2机房的电源防雷系统设计 99
8.2.1雷电造成的破坏性及后果 99
8.2.2电源防雷设计 99
8.2.3信号防雷设计 100

第5页

行业基线方案
第 一 章 概述
1.1 背景介绍
随着商业模式和采购方式的改变，商场、连锁行业的安全及管理方式正面临严峻的考验，特别是跨省的全国连锁店和卖场，管理者想要及时了解各分店的情况将是非常困难的事，往往是花费了较多的成本却得不到想要的数据，而总部没有协调统一的管理又容易影响各分店的销售。各分店本身的物品防损防盗也是不容忽视的，客户进门后的行走路线习惯、客户人流量等数据更是ERP等软件无法真实反映的。时间就是效益，从某种意义上说，快速响应才能在竞争中立于不败之地。
正是在这样一种紧迫感下，现代商场和连锁行业视频监控系统正逐渐走向网络化、集中化管理的模式，真正做到运筹帷幄之中，决胜于千里之外。随着行业竞争的日渐加剧，监控系统在商场及连锁行业发挥着越来越大的作用，除了防损外，提高商场及连锁行业的综合管理服务质量也将成为一个趋势，可加大行业间的差异化竞争。
1.2 需求分析
可视化管理是连锁店管理和决策不可缺少的技术实施手段，也是一项重要的商业市场研究手段，能够为连锁店的运营决策和综合管理提供准确及时的数据参考。
客流量对于依赖于客流量的产业来说意义重大，研究客流量规律，可以增加销售机会，将观看者转变为购物者，最大限度地挖掘商场的销售潜力，增加利润。 客流量是重要的衡量工具，通过这一准确的量化数据，您不但可以获得您的所有分店正在运行的状况，还可以利用这些高精度的数据，进行有效的组织运营工作。
可视化综合管理平台可接入多项智能化管理系统，包括入侵报警、员工考勤、门禁管理等，为管理者优化人员与区域管理提供方便，为连锁店经营业务的正常运营提供基础。
1. 增强收银区域的服务质量和工作效率
在连锁企业的营业管理工作中，收银台是比较容易与顾客发生摩擦的地方，顾客等待付款的时间过长，金额有出入，或是顾客携带未付款商品走出连锁店，都有可能会引起与顾客的纠纷摩擦。同时，服务质量的好坏对连锁行业的品牌形象至关重要。
利用网络视频监控系统，通过在收银台安装的摄像机，设置好监控系统中的录音功能，就可以监视收银台的员工与顾客的交流情况，查看员工是否礼貌待客。这样，就能很好的处理与顾客的纠纷，提高连锁企业的服务水平，确保连锁企业有良好的口碑，从而提高连锁企业的经济效益。
2. 提升和保持员工的工作状态
员工工作态度的好坏会直接影响到顾客的心理感受，还可能影响顾客的购买欲望。因为连锁店是顾客自由选择商品的自由市场，经营者在考虑顾客心理、经营成本等各方面因素时，不会安排太多的销售人员，只会安排一定的销售人员在顾客有需要时能够出现在顾客面前进行指引，所以销售人员的表现往往代表了连锁企业的服务形象。通过网络视频管理系统，能够对销售人员的工作状态进行直接的查看，监视工作人员在工作岗位上的值守情况，以及工作人员接待顾客的工作态度。利用系统的录像功能，还可以将工作人员的工作状态保存下来，作为考核评定的依据，从而加强了连锁企业的经营管理。采用员工考勤系统，可加强员工工作纪律的管理，规范各分店员工的工作时间、休假及应享福利管理，为人力资源管理提供依据。考勤系统可与视频监控系统联动，避免员工代打卡的违规情况，提升员工务实高效的工作意识。
3. 货架商品的安全与管理
连锁行业的最大特点是顾客可以自由选择喜爱的商品，最后到出口处付款，满足了顾客在无干扰的情况下自由选择商品的需求。此时对连锁行业来说，最关心的是如何管理商品，保证商品的安全，避免顾客顺手牵羊的行为。为了尊重顾客和保证连锁企业的利益，连锁企业只能采取预防措施。利用网络视频管理系统，通过安装在各监控点的摄像机，可以方便地在本地和远程监看连锁店内众多的货架，查看商品的销售和安全情况，以及是否有偷窃行为。如果发现偷窃行为，可在付款处把录像资料回放给偷窃者看，避免与顾客发生争执。如果发现货物摆放错架，可以马上派人员进行整理，增强对商品的管理。各分店仓库、办公室、VIP接待室等可配置门禁管理设备，仅授权人员可进入对应区域，规范货品管理与员工行为等。通过统一平台实现的各系统功能协调工作，以实现内部管理等方面的管理水平、效率提升，降低管理成本，使管理科学化、人性化、数字化，
4. 连锁店铺的安全保障
非24小时营业的连锁店在非营业的时候就需要保安人员进行巡逻防范。对于大型的连锁企业，保安人员巡逻的面积很大，如果配备人员少，就不能保证足够的巡逻密度；如果配备人员多，又会增加连锁企业的经营成本。通过网络视频管理系统，利用在商场中安装夜视镜头、低照度摄像机、红外摄像机等，再配备各种报警设备，可在收银台等关键位置设置紧急报警按钮，当员工发现紧急情况（如入侵抢劫案件）时可及时上报警情，非营业时间启用入侵防盗报警探测器，实时探测非法入侵行为等。保安等工作人员可以在中心监控室中对连锁店的情况进行监控，从而有效地保障连锁店的财产安全。当监控范围内有情况发生时，连接在系统上的报警设备会被触发自动报警，使管理者能及时知道连锁店内发生的情况并能及时 采取相应的处理措施。本系统是多连锁分店远程联网监控系统，可以有效地减轻保安人员的工作强度，提高安全保障的效率。
5. 根据人流量来进行市场分析
及时掌握店内客流及销售情况，分析客流变化，调整销售策略 ，合理引导客流流向，改善购物环境；分析客流量与销售额之间的关系，客流分布与各类产品销售额的关系，客流与销售额周期性变化的内在规律；根据客流与销售额的变化，调整营销手段，根据客流流向特征制定针对性的营销计划，通过历史数据的分析，掌握客源的规律；每天下班时间、周末、节假日是大型连锁店人流比较多的时候，连锁企业必须根据人流情况做出适当的安排，进行人流的疏导，或增派销售人员来减少顾客等待的时间，以避免因人多而发生意外。利用网络视频管理系统，能将所有场景详细记录下来，在资料中记录时间、地点，能让连锁企业管理人员及时地了解客流情况，为市场人员分析市场走向提供了详细的资料。通过对录像资料进行系统分析，就能知道哪个季节、什么节日，甚至具体到一天哪个时间段客流最旺，从而提高连锁行业的经营管理质量。
1.3 设计原则
系统的建设将在追求性能优越、经济实用的前提下，应遵循技术先进、功能齐全、性能稳定、节约成本的原则。力图使该系统真正成为符合连锁行业实际应用的信息平台。并综合考虑维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。系统设计时追求“五个统一”，努力寻找统一的最佳结合点和切入点：
（1）实用性与经济性的统一
坚持实用性第一的原则。系统应能最大限度地满足连锁行业系统各项监控业务要求、满足系统管理人员和使用人员的业务需求，能适应新技术的发展，同时还应努力降低建设费用,选择技术成熟和性能稳定、性价比高的产品，并尽可能地利用好现有设备，减少浪费。
（2）合理性与先进性的统一
系统方案的设计严格遵循系统工程的设计准则，在系统的合理性与技术的先进性之间取得均衡。应努力追求整个系统功能的科学合理性，防止片面追求某一局部的高指标与先进性。在保证整个系统功能和性能的前提下，最大限度地采用成熟、可继承、具备广阔发展前景的先进技术。
（3）标准化与开放性的统一
系统设计尽量采用标准化、模块化设计并严格遵守相关技术的国际、国内和行业标准，以确保系统之间的开放透明性和系统之间的互连互通。考虑到整个系统是分期建设的，系统设计时，对有扩展要求的子系统，在设计和选用设备时,应在对未来业务的增长和扩容进行科学预测基础上进行余量设计,预留扩容和发展的空间。
（4）可靠性和安全性的统一
整个系统采用具有高可靠性的总体设计，选用的设备自身应具有较高的安全可靠性，关键设备或关键部件应采取备份冗余设计，选用安全机制完善、安全级别较高的系统软件，使用具有可靠功能的专用网络安全产品。
（5）易管理性和易维护性的统一
系统应易于管理和维护，借助网管、系统自诊断程序等专门工具，可方便地监控网络或其它设备的运行状态，以便及时解决出现的问题；计算机网络等信息基础设施的设计应采用简洁易用的体系结构，以降低系统运行维护费用。为确保产品的售后服务，应选用技术成熟的国内品牌产品。
1.4 设计依据
连锁行业应用系统的建设依据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进行规划设计，具体如下：
1）城市联网监控报警系统设计方面：
l 《城市监控报警联网系统技术标准》（GA/T669-2008）
l 《跨区域视频监控联网共享技术规范》DB33/T 629-2007
2）安防视频监控系统设计方面：
l 《中华人民共和国公安部行业标准》（GA70-94）
l 《视频安防监控系统技术要求》（GA/T367-2001）
l 《民用闭路监视电视系统工程技术规范》(GB50198-94)
l 《工业电视系统工程设计规范》（GBJ115-87）
l 《安全防范系统通用图形符号》（GA/T75-2000）
l 《建筑及建筑群综合布线工程设计规范》 （GB/T50311-2000）
3）视频监控图像质量方面：
l 《电视视频通道测试方法》（GB3659-83）
l 《彩色电视图像质量主观评价方法》（GB7401-1987）
4）视频系统网络设计方面：
l 《信息技术开放系统互连网络层安全协议》（GB/T 17963）
l 《计算机信息系统安全》（GA 216.1－1999）
l 《计算机软件开发规范》（GB8566-88）
5）视频系统工程建设方面
l 《安全防范工程程序与要求》（GA/T75-94）
l 《安全防范工程技术规范》(GB 50348-2004)
l 《电子计算机机房设计规范》(GB50174-93）
l 《建筑物防雷设计规范》(GB50057-94)
l 《建筑物电子信息系统防雷技术规范》(GB50343-2004)
l 《安全防范系统雷电浪涌防护技术要求》(GA/T670-2006)
l 《民用建筑电气设计规范》(JGJ/T16-92)
第 二 章 总体设计
2.1 设计思路
根据连锁行业的特性和设计目标的要求，对于连锁行业视频可视化管理系统的设计思路如下：
1. 系统以连锁店为基本管理单元——连锁店本地可独立完成视频监控系统功能，如视频监控、录像存储回放、报警、客流量统计等功能，可进行本地考勤、门禁管理等其它功能，不依赖整个联网的网络系统，即当网络出现故障或遭人为破坏时，各连锁店能满足以上基本功能及联动等要求。
2. 建设全方位、全天候的视频监控系统，以满足连锁行业安全管理的需求，其中重点的监控区域有收银区域、服务台区域、重点货架、库房、出入口等。
3. 建设多级架构的管理平台，例如从总店—地市级分店—县级分店，其中总店作为监督角色，可以做到抽查下面所有分店的通道，地市级分店需要对自己下辖的分店进行统一监控和管理，县级分店作为最前端，仅需要满足对本店的监控需求。
4. 满足视频客流量统计分析的需求，需要对客流量进行统计和分析，并且可以通过管理平台软件统计数据，生成各种形式的报表，支持数据导出。
5. 考虑授权区域的门禁管理，如仓库、办公室、VIP接待室等，配置门禁管理系统；为每个分店配置员工考勤设备，并实现远程统一管理；
6. 满足多线路需求，满足设备通过各种网络方式接入，可以通过内网固定IP地址接入，也可以通过动态IP地址接入。
7. 总店管综合管理软件满足实时监控、录像回放与下载、电子地图、客流量统计分析、考勤管理、门禁管理、设备远程统一配置和管理、流媒体负载均衡等功能，并具备级联模块、丰富的对外接口等。
8. 对现有的视频监控系统进行有效集成，集成时充分考虑即有系统的现状，最大限度地利用原系统资源，避免重复投资，从而减少项目集成成本的投入。
9. 系统需要考虑接入其它安防子系统，如周界报警系统、门禁系统等，从而实现联动及统一管理。
第 三 章 所以整个连锁行业监控系统应建设以下几个部分的内容：
ž 连锁店视频监控系统
ž 员工考勤管理系统
ž 门禁管理系统
ž 视频客流分析系统
ž 系统软件平台。
3.1 系统框架
在连锁店的出入口、收银区域、服务台区域、货架、仓库等地安装合适数量的摄像机，在仓库、办公室、VIP接待室等配置门禁管理设备，在主要出入口、对外窗边、展示柜等布置各类报警探测器、收银台等关注区域暗装紧急报警按钮，店内安装考勤设备等，统一接入连锁店的监控室，在连锁店监控室对视频监控系统进行24小时监控及录像存储，监控室可对报警信息进行处理；再通过网络把视频监控信息、报警信息等传送至上级监控中心，以便于上级或总店实时了解各连锁分店情况，并提供手机/PAD等远程客户端实现远程实时监视、报警信息接收等功能，根据权限分配对应的区域监管权限，方便管理。

1. 连锁分店
连锁分店系统主要由前端摄像机、报警探测器、门禁管理设备、考勤设备等组成，根据现场不同的环境和应用选用不同的摄像机，在出入口选择红外摄像机及快速球机，在收银区域设置超高解超低照度摄像机，在货架可以选用彩色变焦半球摄像机，在仓库等开阔区域选用高速球型摄像机等。
连锁店监控中心设置硬盘录像机、流媒体服务器、存储服务器和控制PC。硬盘录像机负责视频编码，流媒体服务器负责实时流的转发，存储服务器实现中心存储功能，控制PC作为监控客户端使用。
2. 总店监控中心
总店监控中心设置中心管理服务器、各类设备和用户接入服务器、控制键盘、视频综合平台和电视墙等。
3.2 总体配置
3.2.1 连锁店前端组成
1. 前端视频采集通过设置在店内的监控摄像机来实现。
2. 视频信号通过网线接至监控NVR，实现视频解码和录像存储。
3. 根据需要及实际网络情况，把视频图像等传输至上级监控中心。
4. 支持手机通过手机客户端远程调阅各店监控图像。
5. 前端门禁管理通过网络化门禁一体机实现，考勤管理通过网络化考勤一体机实现，并可接入综合管理平台。
6. 前端报警探测器可接入摄像机或门禁、考勤主机的报警输入端口，并接入综合管理平台管理，通过客户端软件进行管理。
3.2.2 连锁店监控中心组成
连锁店监控中心系统由流媒体服务器、智能分析服务器、NVR和客户端组成。
1. 流媒体服务器模块是系统的媒体转发/分发单元，是平台的核心媒体传送网元，在流媒体管理服务器控制下完成音视频传送功能，可以分布式部署。主要功能是：
1) 转发功能
流媒体服务器能够转发来自设备的音视频媒体流，根据调度指令转发给相应的用户。
2) 分发功能
流媒体服务器可将同一路媒体流同时发送向多个接受端。
3) 业务控制
流媒体服务器可接收中心管理服务器的调度命令，启动并控制接收和分发。管理会话、维护接收与分发媒体流的映射关系。
4) 业务信息采集
流媒体服务器可采集实时媒体访问的时长、流量等计费信息，并上报流媒体管理服务器，最终汇总到中心管理服务器。
2. 存储服务器模块是系统中的网络录像存储单元，实现对音频/视频的接收存储、录像回放服务等功能。存储服务器可连接SAN、NAS等各类物理存储设备，可实现分布式部署。存储服务器的主要功能包括：
1) 录像存储
存储服务器支持从前端设备或流媒体服务器获取媒体流并存储在所连接的存储介质中，并保存所存储资料的索引。
2) 录像检索
存储服务器支持对存储管理服务器模块录像检索指令进行反馈，支持多种检索方式。
3) 流式回放
存储服务器支持来自存储管理服务器模块的回放请求，并通过RTSP提供流媒体服务。
4) 录像下载
存储服务器支持通过RTSP提供录像下载服务；支持选择时段的录像下载方式。
5) 存储介质管理
存储服务器可实现对SAN、NAS、DAS等多种存储设备的接入，并可管理存储空间、存储策略。
3. 客户端实现实时监控、认证访问监控所有现场设备，可以实现轮循预览、电子地图等功能，支持简单的矩阵解码卡输出控制。
3.2.3 总店监控中心组成
第 四 章 上级监控中心由中心管理服务器、设备接入网关服务器、用户接入网关服务器、流媒体管理服务器、控制PC、视频综合平台（可选）和电视墙（可选）等组成。其中各主要服务器的功能是：
1. 中心管理服务器：
1) 用户管理
ž 保存客户和用户信息，提供客户的创建、修改、删除、赋权等接口。用户是有客户的管理员创建和管理的，具体用户的权限也是客户管理员赋予的。
ž 用户登录时，中心管理服务器负责对其鉴权。
ž 记录各个用户的操作流水。
ž 汇总用户使用的视频流量，时间等信息。
2) 前端设备管理
ž 保存前端设备信息，提供前端设备的创建、修改等接口。
ž 实现对前端设备业务参数的配置和查询。
ž 前端设备向平台注册时，中心管理服务器对设备鉴权。
ž 汇总设备的在线状态、时间、发送流量等信息。
3) 平台模块管理
其他平台模块或者服务器（除了数据库管理模块）向中心管理服务器注册，中心管理服务器对其鉴权。
4) 域管理
支持虚拟域的管理，一个省级平台应可配置其下属一个地市相关的用户、前端、平台设备信息的增删改管由该地区的管理员全权负责，该虚拟域的管理员只能看到归属到该虚拟域的用户/设备等信息，该虚拟域管理员可认为具有独立管控的一个平台。
5) 能力封装
实现对外开放的能力接口，对外提供系统所能提供对外能力的Web Service接口，将网络视频监控系统所提供的视频监控业务能力封装为标准的Web Service API，供其它系统调用网络视频监控系统所提供的视频监控业务。
2. 设备接入网关服务器是系统的前端接入网关，是系统与前端设备会话的模块，部署在设备与中心管理服务器之间。主要功能是：
1) 信令转发
设备接入网关服务器实现本域设备的接入，接收和转发由设备发来的信令。
2) 设备信令处理
对设备来的信令，按照告警、心跳、一般信息等分类进行分拣。
Ø 告警信息上报给告警服务器。
Ø 处理心跳信息，如果判断超时则上报告警服务器。
Ø 一般的设备应答消息则转发给用户接入网关服务器或者其他对应的服务器。
3. 用户接入网关服务器是系统的客户端接入网关，是系统与客户端会话的模块，部署在客户端与中心管理服务器之间。主要功能是：
1) 信令转发
用户接入网关服务器实现本域客户端的接入，接收和转发由客户端发来的信令。
2) 客户端信令处理
对于客户端发出的请求消息，先在用户接入网关服务器这边进行鉴权，如果有必要则转发给中心管理服务器鉴权。鉴权通过后转发给对应的服务器。
4. 流媒体管理服务器是系统的媒体转发的管理单元。主要功能是：
1) 调度流媒体服务器
用户的视频请求选择流媒体服务器提供服务。
2) 流媒体负载均衡
按照中心管理服务器设定的规则，选择最空闲的流媒体服务器为用户提供视频传输服务。一般情况下，优先选择和前端设备在同一个区域的流媒体服务器。
3) 流媒体服务器的备份
流媒体服务器一般使用N+1备份，当一台流媒体服务器故障时，该流媒体服务器上的传输任务会分配到其他流媒体服务器上。
4.1 功能设计
根据连锁行业的特点、设计目标的要求，结合需求分析，先列出如下功能设计：
1. 实时监控功能：采用海康威视的高品质摄像机，获得监控区域内清晰的实时监控图像，各种型号系统的摄像机满足连锁店不同监控点的监控需求，实现24小时不间断监控。
2. 客流量统计分析功能：需要对客流量进行统计和分析，并且可以通过管理平台软件统计数据，生成各种形式的报表，支持数据导出，以便及时掌握店内客流及销售情况，分析客流变化，调整销售策略。
3. 录像存储功能：可以选择前端存储和中心存储两种模式，前端摄像的视频信号接入硬盘录像机存储数据，达到前端存储的需要，录像保存时间达到15天以上，以供事后调查取证；也可安装存储服务器和存储设备，适合大容量多通道并发的中心存储需求。
4. 管理功能：管理人员或授权访问人员，能通过访问监控系统，实时预览监控画面、回放历史监控图像、下载监控资料、远程配置管理设备等。
5. 报警功能：可接入周界报警系统、门禁系统等报警系统，配合视频监控等第一时间发现事故点，有关部门可以迅速反应，把事故损失控制到最小范围，本系统应24小时可靠工作。
6. 分布式部署和预留扩展接口：满足今后监控点位的增加的需要。

第 五 章 方案亮点
本方案旨在设计一套有别于传统连锁店铺的综合性系统，项目实施后将为投资方带来明显的系统亮点与经济效益。
5.1 统一的管理平台
系统通过综合管理平台可将若干安防子系统进行统一配置与管理：
Ø 统一数据库，内部信息相互联通，有利于信息传递
Ø 通过软件设计实现的业务联动，简化系统联动设计；
Ø 智能网管实时监测系统运行数据，方便运行维护；
Ø 统一界面、控制逻辑与配置方式等，提升管理效率
5.2 多方位的系统联动
系统基于智能建筑综合管理平台对传统定义的多个安防子系统进行业务整合，实现丰富的功能联动机制，通过多个子系统功能互补避免安防疏漏，提高安防管理的业务自动化程度，对安防事件防患于未然，对安防警情及时响应。
Ø 全面的联动触发事件设计
Ø 可配置多种联动结果响应警情
Ø 支持短信、电子邮件等远程告警
Ø 可设置软硬件联动输出，与周边设备联动（如路灯控制等）
5.3 便捷的功能设计
系统从终端用户的角度出发，考虑日常应用的便捷与合理性进行业务流程设计，同时从管理方的角度出发，为管理业务提供更多高效的自动化管理手段：
Ø 可配置全局预案实现管理业务自动化
Ø 全局电子地图监管功能，为管理员提供直观的图形化监控界面；
Ø 功能全面的大屏幕显示方案；
Ø 支持手机、PAD等远程客户端访问；
5.4 丰富的产品支持
可靠的产品为优化解决方案提供基础。海康威视经过多年的研发与行业经验，可为用户提供全系的安防产品及选型服务。
5.5 灵活的系统扩展
系统基于模块化设计，可根据后期需求进行灵活扩展而不影响整体软硬件框架，同时支持多种标准接口
Ø 基于以太网TCP/IP通讯，同时兼容RS485等其它通讯方式接入；
Ø 提供SDK/OPC/WEBSERVICE等多种标准接口

第 六 章 视频监控系统设计
6.1 系统组成
第 七 章 本方案视频监控系统的总体设计思路如下：
1) 前端设备均采用高清IPC，从而实现高清视频采集，同时为满足前端多种应用场景的不同需求，推荐不同类型、不同功能的IPC；
2) 采用NVR存储模式对实时视频进行分布式存储，实现存储系统的高可靠、高性价比；
3) 部署模块化、集成化的视频综合平台，结合高清显示大屏实现视频图像、电子地图、电脑信号的上墙显示、拼接控制等功能；同时视频综合平台还配置服务器板卡，为部署平台软件提供必要环境，实现软硬件一体化；
4) 建立统一的视频信息管理应用平台，实现对系统的统一管理；同时引入视频质量诊断技术，保障系统稳定运行；
5) 充分考虑原有系统利旧，实现新老系统的无缝对接，降低成本，减少资源浪费。
第 八 章 系统采用高清视频监控技术，实现视频图像信息的高清采集、高清编码、高清传输、高清存储、高清显示；系统基于IP网络传输技术，提供视频质量诊断等智能分析技术，实现全网调度、管理及智能化应用，为用户提供一套“高清化、网络化、智能化”的视频图像监控系统，满足用户在视频图像业务应用中日益迫切的需求。本方案主要实现以下目标：
第 九 章 建成统一的中心管理平台：通过管理平台实现全网统一的视频资源管理，对前端摄像机、编码器、解码器、控制器等设备进行统一管理，实现远程参数配置与远程控制等；通过管理平台实现全网统一的用户和权限管理，满足系统多用户的监控、管理需求，真正做到“坐阵于中心，掌控千里之外”。
第 十 章 实现系统高清化与网络化：本方案以建设全高清监控系统为目标，为用户提供更清晰的图像和细节，让视频监控变得更有使用价值；同时以建设全IP监控系统为目标，让用户可通过网络中的任何一台电脑来观看、录制和管理实时的视频信息，且系统组网便利，结构简单，新增监控点或客户端都非常方便。
第 十一 章 系统具备以下特征：
1) 系统具备高可靠性、高开放性的特征：通过采用业内成熟、主流的设备来提高系统可靠性，尤其是录像存储的稳定性，另外系统可接入其他厂家的摄像机、编码器、控制器等设备，能与其他厂家的平台无缝对接；
2) 具备高智能化、低码流的特征：运用智能分析、带有智能功能的摄像机等提高系统智能化水平，同时通过先进的编码技术降低视频码流，减少存储成本和网络成本，减弱对网络的依赖性，提高视频预览的流畅度；
3) 具备快速部署、及时维护的特征：通过采用高集成化、模块化设计的设备提高系统部署效率，减少系统调试周期，系统能及时发现前端监控系统的故障并及时告警，快速相应；
4) 具备高度整合、充分利旧的特征：新建系统能与原有系统高度整合、无缝对接，能充分利用原有监控资源，避免前期投资的浪费。
11.1.1 系统逻辑结构
整个方案从逻辑上可分为视频前端系统、传输网络、监控中心和应用管理平台四部分内容，视频存储、视频解码拼控和大屏显示等内容在监控中心部分进行设计。另外，方案对系统利旧方面进行了简单说明，符合众多项目设计的实际需求。下图为系统拓扑图：

图1. 系统逻辑结构图
11.1.2 系统物理结构

图2. 系统物理结构图
第 十二 章 前端部分：前端支持多种类型的摄像机接入，本方案配置高清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。
第 十三 章 传输网络部分：传输网络部分主要是对前端接入到核心交换机之间的网络进行设计，前端系统通过光纤收发器等网络传输设备将新建前端网络高清摄像机连接至监控中心的接入交换机，再通过接入交换机将网络信号汇聚到中心的核心交换机，监控中心端的接入交换机负责PC工作站和NVR存储等设备的接入。
第 十四 章 监控中心部分：监控中心采用NVR将高清视频图像进行存储，解决数据落地问题；配置视频综合平台，完成视频的解码、拼接；监控中心部署LCD大屏用来将视频进行上墙显示等。系统支持将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。
14.1 前端系统设计
第 十五 章 海康威视视频监控前端系统可根据不同场景的不同需求，灵活选择合适的前端监控产品，既能满足路面固定点、路面可控点、出入口、室内等常规场景的监控需求，又能满足制高点、大场景的远距离、大范围和大视场的特殊场景的监控需求。海康威视网络高清摄像机，通过其全新的硬件平台和最优的编码算法，提供最高效的处理能力和最丰富的功能应用，旨在给用户提供更优质的图像效果、更丰富的监控价值、更便捷的操作管理和更完善的维护体系。
15.1.1 前端系统结构设计
第 十六 章 前端摄像机选型应根据不同应用场景的不同监控需求，选择不同类型或者不同组合的摄像机，可以选择固定枪机与球机搭配使用、交叉互动原则，以保证监控空间内的无盲区、全覆盖，同时根据实际需要配置前端基础配套设备如防雷器、设备箱等以及视频传输设备和线缆。
16.1.1 IPC结构特点
第 十七 章 海康威视网络摄像机产品形态各不相同，每种产品形态采用科学、合理的结构进行设计，从结构上保证产品质量和监控图像质量。在以往结构设计的基础上，IPC还有以下几点突出的设计：
17.1.1.1 散热设计

第 十八 章 据统计，电子设备的失效率有55％是温度值引起的。如果摄像机温度低10度的话，产品的使用寿命可以提高一倍。海康威视进行精密的散热设计，选用高效的散热材料，使摄像机的温升控制在较低的水平，工作温升比华南厂家低10度左右。
18.1.1.1 防虚焦设计

第 十九 章 海康威视所有定焦摄像机均采用高效胶质材料点胶锁死，所有变焦摄像机均采用专业校准技术矫正，有效防止镜头虚焦现象出现。
19.1.1.1 防刮擦设计

第 二十 章 半球罩刮花后，红外光照射到刮痕处会出现漫反射，造成红外反光。海康威视全系列红外半球采用PC加硬半球罩，具备防刮花功能，有效防止红外半球反光现象。
20.1.1 IPC功能亮点
20.1.1.1 超低照度
海康威视摄像机采用业界高端传感器和DSP，具备很高的感光度，在光照条件极差的条件下也可获得色彩还原度较高的画面。

图3. 超低照度摄像机对比效果示例图
20.1.1.2 强光抑制
在夜间监控车辆道路、出入口等情况下，往往因为车光线太强严重影响视频图像质量，海康威视产品中广泛采用强光抑制技术来解决此种困扰，有效抑制强光点直接照射造成的视频图像模糊，能自动分辨强光点，并对强光点附近区域进行补偿以获得更清晰的图像。

图4. 强光抑制开启与关闭效果示例图
20.1.1.3 红外增强
第 二十一 章 针对夜间或光线不好的场景下图像质量差的问题，海康威视推出红外摄像机和红外球机，采用阵列红外灯使红外距离最远可达150米，并结合3D降噪技术可以获得清晰的夜间图像。

图5. 红外监控效果示例图
21.1.1.1 3D数字降噪
3D数字降噪功能能够降低弱信号图像的噪波干扰。由于图像噪波的出现是随机的，因此每一帧图像出现的噪波是不相同的。3D数字降噪通过对比相邻的几帧图像，将不重叠的信息（即噪波）自动滤出，从而显示出比较纯净细腻的画面。海康威视产品中广泛采用3D时空域联合降噪处理，结合准确的噪声强度估计算法，在光照理想、噪声较低时图像清晰细节没有损伤，光照不足时噪声明显抑制，图像细节大量保留，有效提升视频监控图像质量。

图6. 降噪前图片示例

图7. 降噪后图片示例
21.1.1.2 新一代宽动态
监控环境中常会遇到光线明暗反差过大的场景，利用宽动态技术，场景中特别亮的部位和特别暗的部位同时都能看得特别清楚。普通摄像机获取的是背景清晰但是前景较暗的图像，宽动态摄像机能获取前景和背景都清晰的图像。海康威视采用业界高端传感器并结合自主研发算法，海康威视新一代WDR基于动态范围达120db的多重曝光Sensor，采用局部亮度映射与图像增强相结合的处理算法，在逆光环境下能够清晰地保留暗处细节并抑制亮处过曝，大幅提升宽动态场景的图像质量。

图8. 宽动态摄像机图片效果示例图
21.1.2 SMART IPC特色功能
第 二十二 章 海康威视推出SMART IPC系列产品，包括网络高清枪机、网络高清筒机和网络高清半球，在传统IPC的基础上，又在智能编码、智能侦测、智能控制上取得了很大的突破，通过先进的编码技术、图像感知与处理技术等在保障甚至提高监控图像质量的前提下，大幅度降低视频码流，使得在有限的网络带宽的条件下传输高质量的视频图像数据，并且通过丰富多样的功通满足不同环境的监控要求，提升视频监控系统的智能化水平。
第 二十三 章
图9. SMART IPC亮点图
23.1.1.1 智能编码
1) 低码率
u 同等图像质量下，720p码率只需1~2M，1080p码率只需3~4M；
u 码率最多降低3/4，存储空间最多减少3/4，带宽占用最多减少3/4。
2) ROI（感兴趣区域编码）
第 二十四 章
图10. ROI示意图
u ROI可将码流资源按需分配，将有限的资源集中在一块或多块感兴趣区域，提升感兴趣区域（如车牌、人脸）图像质量；
u 在保证关键区域图像质量的前提下，码率至少可降低1/2。
3) SVC（可伸缩视频编码技术）
第 二十五 章
图11. SVC示意图
u SVC使得网络摄像机编码后的视频流具有伸缩能力，配合后端支持SVC的NVR，可实现对任意时间段录像抽帧压缩，压缩后可将录像时间延长3倍；
u 海康720pIPC低码率+ROI综合运用可节省3/4的存储空间，一块2T硬盘，可存储4路720pIPC录像47天。
4) 多码流
第 二十六 章
图12. 多码流示意图
u 支持多路独立编码码流，双路实时高清码流；
u 每路码流可分别设置不同分辨率、帧率、编码格式(H.264/MJPEG/MPEG4)；
u 总带宽提升至80M，可满足20路
