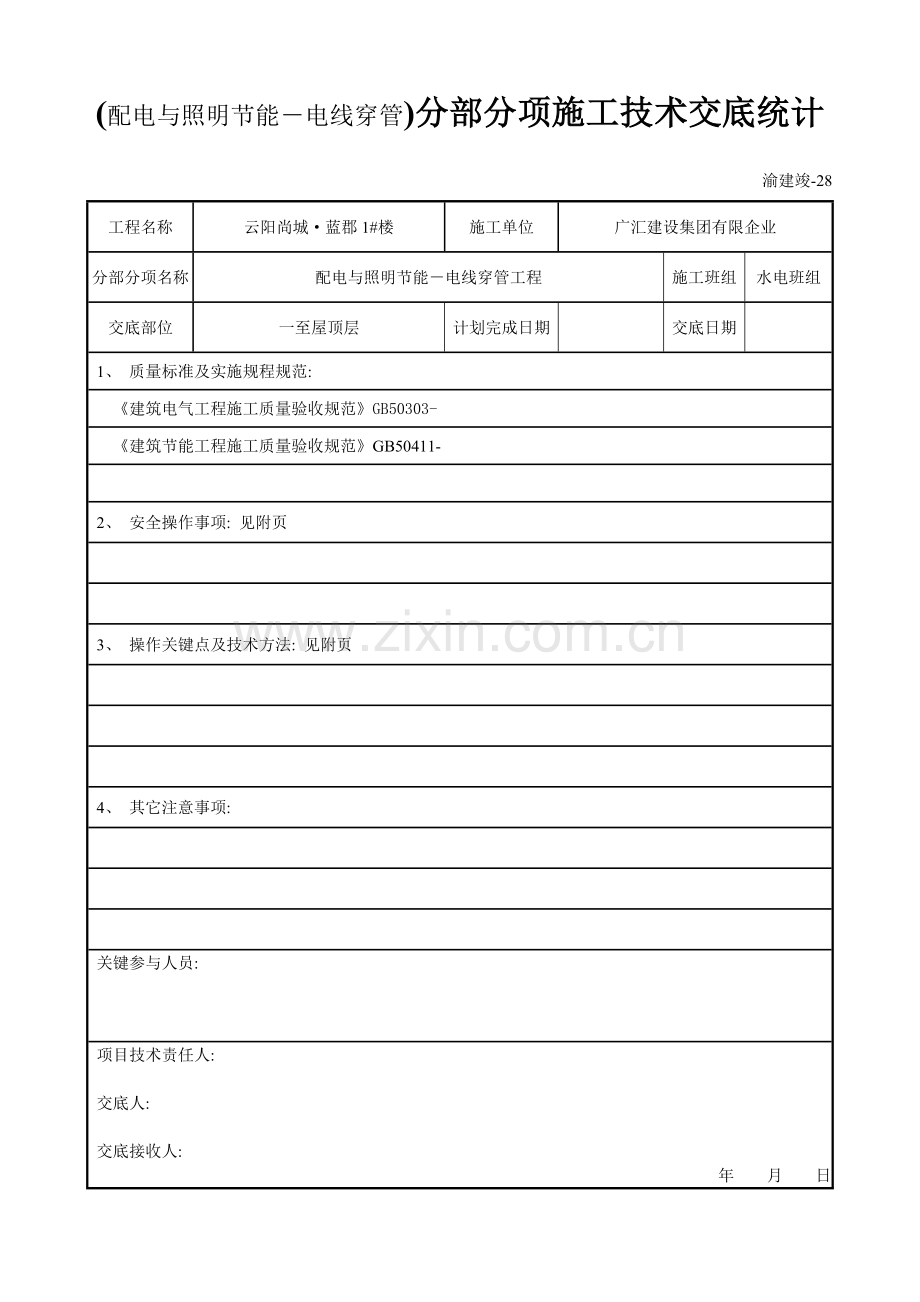

(配电与照明节能－电线穿管)分部分项施工技术交底统计

渝建竣-28
工程名称
云阳尚城·蓝郡1#楼
施工单位
广汇建设集团有限企业
分部分项名称
配电与照明节能－电线穿管工程
施工班组
水电班组
交底部位
一至屋顶层
计划完成日期

交底日期

1、 质量标准及实施规程规范:
《建筑电气工程施工质量验收规范》GB50303-
《建筑节能工程施工质量验收规范》GB50411-

2、 安全操作事项: 见附页

3、 操作关键点及技术方法: 见附页

4、 其它注意事项:

关键参与人员:
项目技术责任人:

交底人:

交底接收人:
年 月 日

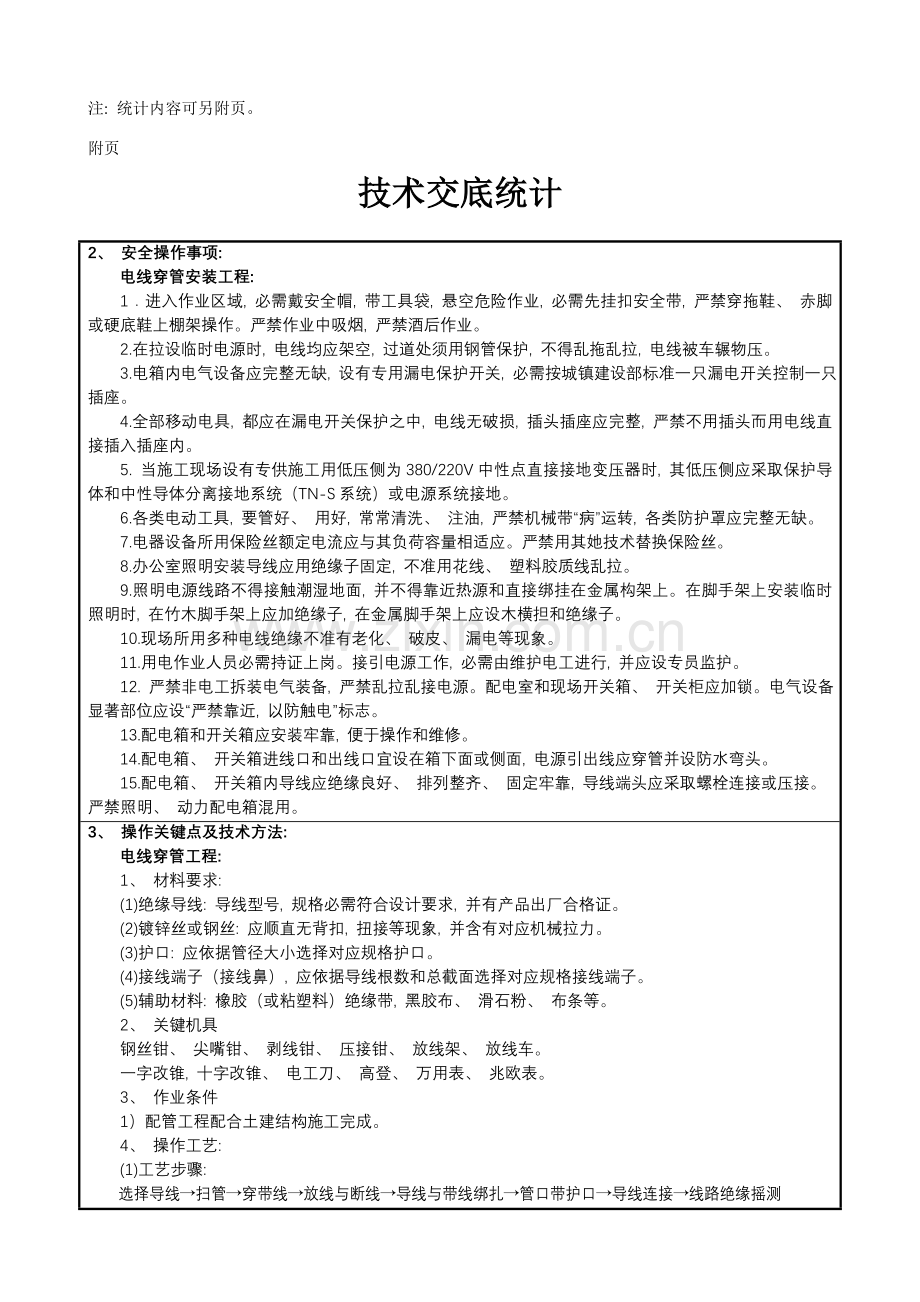

注: 统计内容可另附页。
附页
技术交底统计

2、 安全操作事项:
电线穿管安装工程:
1．进入作业区域, 必需戴安全帽, 带工具袋, 悬空危险作业, 必需先挂扣安全带, 严禁穿拖鞋、 赤脚或硬底鞋上棚架操作。严禁作业中吸烟, 严禁酒后作业。
2.在拉设临时电源时, 电线均应架空, 过道处须用钢管保护, 不得乱拖乱拉, 电线被车辗物压。
3.电箱内电气设备应完整无缺, 设有专用漏电保护开关, 必需按城镇建设部标准一只漏电开关控制一只插座。
4.全部移动电具, 都应在漏电开关保护之中, 电线无破损, 插头插座应完整, 严禁不用插头而用电线直接插入插座内。
5. 当施工现场设有专供施工用低压侧为380/220V中性点直接接地变压器时, 其低压侧应采取保护导体和中性导体分离接地系统（TN-S系统）或电源系统接地。
6.各类电动工具, 要管好、 用好, 常常清洗、 注油, 严禁机械带“病”运转, 各类防护罩应完整无缺。
7.电器设备所用保险丝额定电流应与其负荷容量相适应。严禁用其她技术替换保险丝。
8.办公室照明安装导线应用绝缘子固定, 不准用花线、 塑料胶质线乱拉。
9.照明电源线路不得接触潮湿地面, 并不得靠近热源和直接绑挂在金属构架上。在脚手架上安装临时照明时, 在竹木脚手架上应加绝缘子, 在金属脚手架上应设木横担和绝缘子。
10.现场所用多种电线绝缘不准有老化、 破皮、 漏电等现象。
11.用电作业人员必需持证上岗。接引电源工作, 必需由维护电工进行, 并应设专员监护。
12. 严禁非电工拆装电气装备, 严禁乱拉乱接电源。配电室和现场开关箱、 开关柜应加锁。电气设备显著部位应设“严禁靠近, 以防触电”标志。
13.配电箱和开关箱应安装牢靠, 便于操作和维修。
14.配电箱、 开关箱进线口和出线口宜设在箱下面或侧面, 电源引出线应穿管并设防水弯头。
15.配电箱、 开关箱内导线应绝缘良好、 排列整齐、 固定牢靠, 导线端头应采取螺栓连接或压接。严禁照明、 动力配电箱混用。
3、 操作关键点及技术方法:
电线穿管工程:
1、 材料要求:
(1)绝缘导线: 导线型号, 规格必需符合设计要求, 并有产品出厂合格证。
(2)镀锌丝或钢丝: 应顺直无背扣, 扭接等现象, 并含有对应机械拉力。
(3)护口: 应依据管径大小选择对应规格护口。
(4)接线端子（接线鼻）, 应依据导线根数和总截面选择对应规格接线端子。
(5)辅助材料: 橡胶（或粘塑料）绝缘带, 黑胶布、 滑石粉、 布条等。
2、 关键机具
钢丝钳、 尖嘴钳、 剥线钳、 压接钳、 放线架、 放线车。
一字改锥, 十字改锥、 电工刀、 高登、 万用表、 兆欧表。
3、 作业条件
1）配管工程配合土建结构施工完成。
4、 操作工艺:
(1)工艺步骤:
选择导线→扫管→穿带线→放线与断线→导线与带线绑扎→管口带护口→导线连接→线路绝缘摇测
(2)选择导线:
A、 应依据设计图要求选择导线。进出户导线宜使用橡胶绝缘导线。
附页
技术交底统计

3、 操作关键点及技术方法:
电线穿管工程:
B、 相线, 零线及保护地线颜色应加以区分, 用淡蓝颜色导线为零线, 用黄绿相间导线为保护地线。
(3)清扫管路:
A、 清扫管路目是清扫管路中灰尘, 泥水等到杂物。
B、 清扫管路方法: 将布条一端牢靠绑扎在带线上将管内杂物清净。
(4)穿带线:
A、 穿带线目是检验管路是否通畅, 管路走向及盒箱位置是否符合设计要求。
B、 穿带线方法: 通常均采取Φ1.2-2.0mm铁丝。先将铁丝一端弯成不封均应留置10-15cm余量。在管路较长或转弯较多时, 能够在敷设管路同时将带线一并穿好。
C、 穿带线受阻时, 应用两根铁丝同时搅动, 使两根铁丝端头相互钩绞在一起, 然后将带线拉出。
(5)放线及断线:
A、 应依据施工图导线规格, 型号进行查对;
B、 断线: 剪断导线时, 导线预留长度应按以下二种情况考虑:
①接线盒, 开关盒, 插座盒及灯头盒内预留长度为15cm-20cm;
②配电箱内导线预留长度应为配电箱箱体周长3/4;
(6)导线与带线绑扎:
A、 当导线根数较少时比如二至三根导线, 可将导线前端绝缘层剥去, 然后将线芯直接插入带线盘圈内并折回压实绑扎牢靠, 使绑扎处形成一个平滑锥形过分部位。
B、 当导线根数较多或导线截面较大时可将导线前端绝缘层剥去, 然后将线芯斜错排列在带线上, 用绑线缠绕绑扎牢靠。
C、 使梆扎接头处形成一个滑锥形过渡部位, 便于穿线。
(7)管内穿线:
A、 钢管（电线管）在穿线前, 应首先检验各个管口是否整齐。
B、 当管路较长或转弯较多时, 要在穿线同时往管内吹入适量滑石粉。
C、 两人穿线时, 应配合协调, 一拉一送。
D、 穿线时应注意下列问题:
①同交流回路导线必需穿于同一管内。
②不一样回路, 不一样电压和交流与直流导线, 不得穿入同一管内。
(8)导线连接:
A、 导线连接应含有条件:
①线接头不能增加电阻值。
②受力导线不能降低原机械强度。
③不能降低原绝缘强度。
B、 剥削绝缘使用工具及方法:
①剥削绝缘使用工具:
因为多种导线截面、 绝缘层薄厚程度, 分层多少都不一样, 所以使用剥削线工具也不一样。常见工具电工刀, 铁丝钳和剥削线钳, 通常4mm2以下导线标准使用剥线钳。
②剥削绝缘方法: 单层剥削法, 分段剥法、 斜削法。
C、 单芯铜导线直线连接:
①绞接法: 适适用于4mm2以下单芯线。
附页
技术交底统计

3、 操作关键点及技术方法:
电线穿管工程:
②缠卷法: 适用6mm2及以上单芯线分支连接。
③十字分支导线连接做法。
D、 加强型绝缘钢壳螺旋接线钮:
①套管压接:
②导线与平压式接线柱连接单芯线连接
③导线与针孔式接线桩连接
(9)、 导线包扎:
首先用橡胶（或粘塑料）绝缘带从导线接头处始端完好绝缘层开始, 缠饶1-2个绝缘带幅宽度, 再以半幅宽度重合缠绕。在包扎过程中应尽可能收紧绝缘带。最终在绝缘层上缠绕1—2圈后, 再进行回缠, 采取黑胶布包扎, 包扎时要衔接好以半幅宽度边压边进行缠绕, 同时在包扎过程中收紧胶布, 导线接头处两端应用黑胶布封严密。包扎后应呈枣核形。
(10）线路检验及绝缘摇测:
5、 质量标准:
(1)确保项目:
A、 规格型号必需符合设计要求和国家标准要求。
B、 电路绝缘值大于0.5MSZ, 动力线路绝缘电阻值大于1MSZ。
(2)基础项目:
A、 管内穿箱内清洁无杂物, 护口、 护线套管齐全无脱落, 导线排列整齐, 并留有合适余量。导线在管子内无接头, 不进入盒、 箱垂直管子上口穿线后密封处理良好, 导线国家利益牢靠, 包扎严密, 绝缘良好, 不伤芯。
B、 保护接地线, 中性线截面选择正确, 线色符合要求, 连接牢靠紧密。
(3）许可保护: 检验导线截面。
6、 成品保护:
(1)穿线时不得污染设备和建筑物品, 应保持周围环境清洁。
(2)使用高登及其它工具时应注意不得碰坏其它设备和门窗, 墙面, 地面等。
(3)在全部过程完后, 应将导线接线头盘入盒、 箱内并用纸封堵严实, 以防污染。同时应预防盒、 箱内进水。
(4)穿线时不得遗漏带护线套管或护口。
7、 应注意质量问题。
(1)在施工中存在护口遗漏, 脱落, 破损及与管经不符合等现象。因操作不慎而使护口遗漏或脱落者应立刻补齐, 护口破损与管径不符者立刻更换。
(2)铜导线连接时, 导线缠绕圈数不足圈, 未按工艺要求连接接头应拆除重新连接。
(3)导线线芯受损是因为用力过猛和剥线钳对应刀口。
(4)多股软铜线涮锡遗漏, 应立刻进行补焊锡。
(5)接头部分包扎不平整、 不严密。应按工艺要求重新进行包扎。
(6)螺旋接线钮松动和线芯外露。接线钮不合格, 及线芯、 剪得余量过短都会造成其松动, 线芯剪得太长就会造成线芯预留长度应取1.2mm为宜。
(7)线路绝缘电阻值偏低。管路内可能进水或者绝缘层受损都将造成绝缘电阻值偏低。应将管路中泥水立刻清洁净或更换导线。
