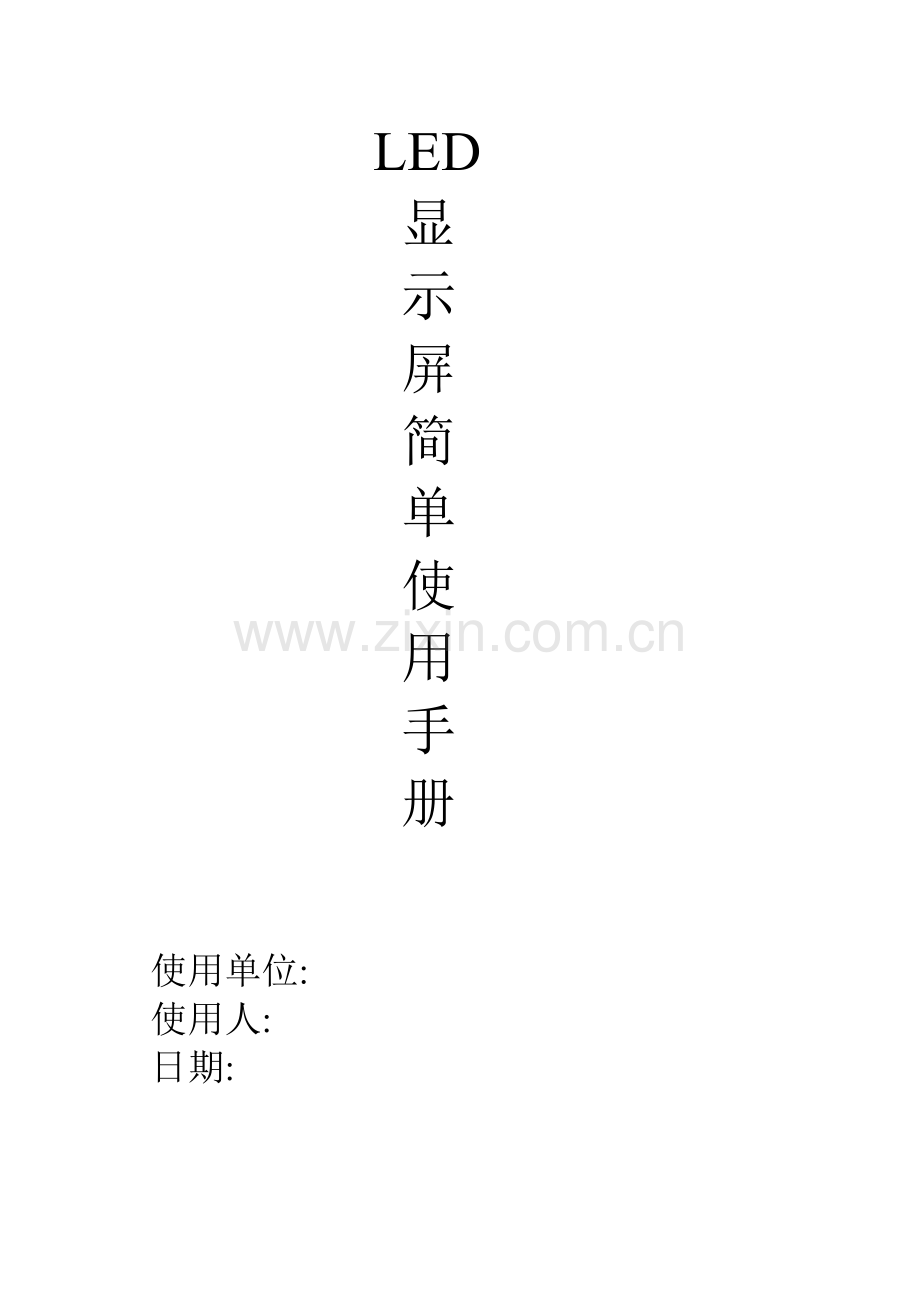

LED演播室显示屏简单使用手册.doc

LED
显
示
屏
简
单
使
用
手
册

使用单位:
使用人:
日期:

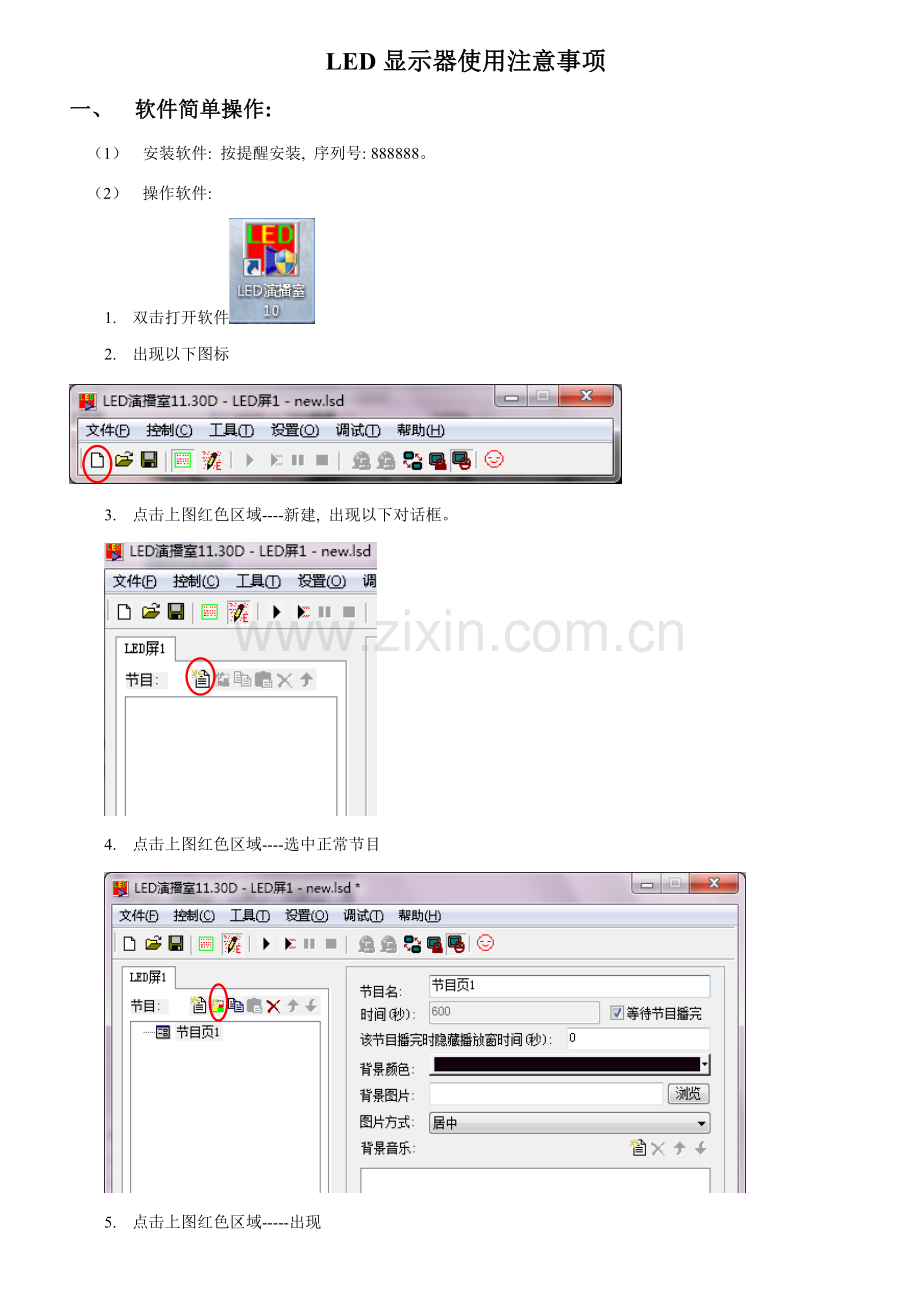

LED显示器使用注意事项
一、 软件简单操作:
（1） 安装软件: 按提醒安装, 序列号: 888888。
（2） 操作软件:
1. 双击打开软件
2. 出现以下图标

3. 点击上图红色区域----新建, 出现以下对话框。

4. 点击上图红色区域----选中正常节目

5. 点击上图红色区域-----出现

6. 选择窗口标准:
1）假如是直接调入文件: 如WORD,EXCEL,动画, 图片等, 选择文件窗。

文件窗是经过路径调入。

2）假如是简单文字输入: 如“通知”, 值班表等, 选择文本窗。

文本窗是直接输入内容

其特技和速度、 停留等用户能够依据具体情况选择。
3）其她窗口说明书上有具体描述: 帮助-----帮助

二、 显示器简单故障排除
1) 显示器整屏不亮:
1、 检测电源是否通电。
2、 检测网线是否接通, 有没有接错。（通常接靠经灯闪那个网口）
3、 检测发送卡和接收卡通讯绿灯有没有闪烁:
如不闪烁, 重新开启电脑,
（1）没进入系统前不闪: 检验DVI, 显卡, 发送卡是否连接好, 或插好; 如不闪更换其中之一, 在试, 直到闪为止。
（2）进入系统前闪, 进入后不闪: 设置显卡属性或重新安装显卡驱动（假如是维达显卡, 需将显示器设置成复制模式）。直到绿灯闪为止。
4、 电脑显示器是否屏幕保护, 或者显示器显示领域（既播放内容）是黑色或纯蓝。显示器是否设置了20分钟断电（应设置为一直开着）。
2) 开启时提醒大屏幕系统没找到或通讯错误?
这是串口通讯线与大屏系统没有连接或通讯线没连接好, 请检验通讯线（串口线或USB线）。
3) 整块单元板不亮:
1、 连续几块板横方向不亮, 检验正常单元板与异常单元板之间排线连接是否接通; 异常单元板是否通电。
2、 连续几块板纵方向不亮, 检验此列电源供电是否正常。或排线是否插好
4) 一个箱体或多个箱体连续不亮:
检验箱体之间网线是否插好, 接收卡是否通电。
三、 显示器使用注意事项
1、 显示器开关次序:
开: 先开电脑, 再开显示器电源。
关: 先关显示器电源, 在关电脑。
2、 操作人员: 操作人员定岗定职
1）避免信息公布错误。
2）避免操作不妥而影响显示。
3、 电脑: 电脑专机专用, 不能用于其它用途, 尤其不能上网
1） 避免显示错误内容。
2） 避免电脑中毒。
4、 随时关注显示器是否显示正常, 立刻采取对应方法, 如不能处理应通知本企业售后服务部。
