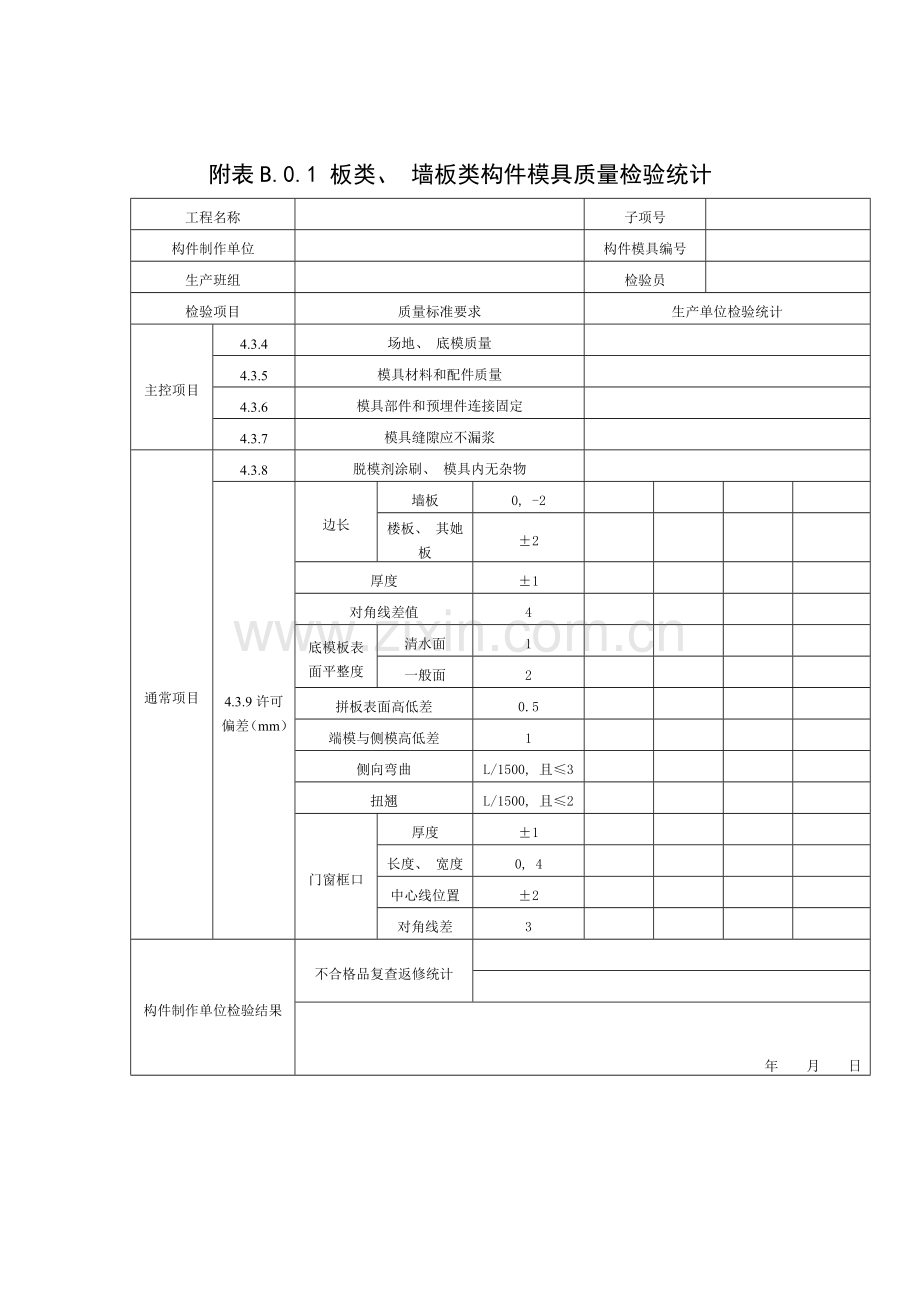

附录B 预制构件质量检验常见表格附表 B.0.1 板类、墙板类构件模具质量检验统计附表 B.0.2 梁、柱类构件模具质量检验统计附表 B.0.3 钢筋骨架质量检验统计附表 B.0.4 混凝土浇筑统计附表 B.0.5 板类构件质量检验统计附表 B.0.6 墙板类构件质量检验统计附表 B.0.7 梁、柱类构件质量检验统计附表 B.0.8 预制混凝土构件出厂检验统计附表B.0.1 板类、墙板类构件模具质量检验统计工程名称子项号构件制作单位构件模具编号生产班组检验员检验项目质量标准要求生产单位检验统计主控项目 4.3.4 场地、底模质量 4.3.5 模具材料和配件质量 4.3.6 模具部件和预埋件连接固定 4.3.7 模具缝隙应不漏浆通常项目 4.3.8 脱模剂涂刷、模具内无杂物 4.3.9许可偏差（mm）边长墙板 0, -2 楼板、其她板 ±2 厚度 ±1 对角线差值 4 底模板表面平整度清水面 1 一般面 2 拼板表面高低差 0.5 端模与侧模高低差 1 侧向弯曲 L/1500, 且≤3 扭翘 L/1500, 且≤2 门窗框口厚度 ±1 长度、宽度 0, 4 中心线位置 ±2 对角线差 3 构件制作单位检验结果不合格品复查返修统计年月日附表B.0.2 梁、柱类构件模具质量检验统计工程名称子项号构件制作单位构件模具编号生产班组检验员检验项目质量标准要求生产单位检验统计主控项目 4.3.4 场地、底模质量 4.3.5 模具材料和配件质量 4.3.6 模具部件和预埋件连接固定 4.3.7 模具缝隙应不漏浆通常项目 4.3.8 脱模剂涂刷、模具内无杂物 4.3.10许可偏差（mm）长（高）柱 0, -3 梁 ±2 宽 +2, -3 高（厚） 0, -2 底模板表面平整度清水面 1 一般面 2 端模平直度 1 拼板表面高低差 0.5 柱顶对角线差 2 构件制作单位检验结果不合格品复查返修统计年月日附表B.0.3 钢筋骨架质量检验统计工程名称子项号构件制作单位构件编号生产班组检验员检验项目质量标准要求生产单位检验统计主控项目 4.4.3 套筒连接接头抗拉强度检验汇报 4.4.4 钢筋、预应力钢筋力学性能和重量偏差 4.4.5 冷加工钢筋抗拉强度、延伸率 4.4.6 预应力筋用锚具、夹具和连接器 4.4.7 预埋件用钢材及焊条性能 4.4.8 钢筋焊接接头及钢筋制品焊接性能 4.4.9 钢筋接头位置、接头百分率、搭接长度、锚固长度通常项目 4.4.10 绑扎钢筋骨架质量 4.4.11 焊接钢筋骨架质量 4.4.12许可偏差（mm）绑扎钢筋网片长、宽 ±5 网眼尺寸 ±10 焊接钢筋网片长、宽 ±5 网眼尺寸 ±10 对角线差 5 端头不齐 5 钢筋骨架长 ±10 宽 ±5 厚 0, -5 主筋间距 ±10 排距 ±5 箍筋间距 ±10 保护层厚度柱、梁 ±5 板、墙板 ±3 4.4.13许可偏差（mm）钢筋连接套筒中心线位置 ±2 安装垂直度 3 套筒注入・排出口堵塞插筋中心线位置 ±5 外露长度 +10, 0 螺栓中心线位置 ±2 外露长度 +10, -5 预埋钢板中心线位置 ±3 预留孔洞中心线位置 ±3 尺寸 +10,0 连接件中心线位置 ±3 其它需要先安装部件安装情况: 种类、数量、位置、固定情况构件制作单位检验结果不合格品复查返修统计年月日附表B.0.4 混凝土浇筑统计混凝土浇筑统计编号工程名称子项号构件制作单位构件编号设计混凝土强度等级浇筑开始时间年月日时浇筑完成时间年月日时天气情况室外温度混凝土浇筑量 m3 室内温度混凝土起源预拌混凝土生产厂家供给强度等级运输编号自拌混凝土开盘编号实测坍落度 mm 出盘温度 ℃ 入模温度 ℃ 试件留置种类、数量、编号和养护情况混凝土浇筑前隐蔽工程检验情况混凝土浇筑连续性生产技术责任人填表人年月日附表B.0.5 板类构件质量检验统计工程名称子项号构件制作单位构件编号生产班组检验员检验项目质量标准要求生产单位检验统计主控项目 4.7.6 隐蔽工程检验统计、检验合格单 4.7.7 预留钢筋、连接套筒、预埋件和预留孔洞规格、数量 4.7.8 粗糙面或键槽成型质量 4.7.9 外观质量严重缺点通常项目 4.7.10 观感质量通常缺点 4.7.11许可偏差（mm）外形尺寸长度 ±5 宽度 ±5 厚度 ±3 对角线差值 5 表面平整度模具面 3 抹平面 4 侧向弯曲 L/750且≤10 翘曲 L/750且≤5 预埋件吊环中心线位置 20 外露长度 ±10 螺栓中心线位置 5 外露长度 +10, -5 预埋钢板中心线位置 5 与混凝土平面高差 0, -5 电线管、电线盒水平方向中心线 20 垂直位置 +5, 0 预留孔洞中心线位置 5 洞口尺寸 +10, 0 主筋外留长度 +10, -5 主筋保护层厚度 +5, -3 构件制作单位检验结果不合格品复查返修统计年月日附表B.0.6 墙板类构件质量检验统计工程名称子项号构件制作单位构件编号生产班组检验员检验项目质量标准要求生产单位检验统计主控项目 4.7.6 隐蔽工程检验统计、检验合格单 4.7.7 预留钢筋、连接套筒、预埋件和预留孔洞规格、数量 4.7.8 粗糙面或键槽成型质量 4.7.9 外观质量严重缺点通常项目 4.7.10 观感质量通常缺点 4.7.11许可偏差（mm）外形尺寸高度 ±4 宽度 ±5 厚度 ±3 对角线差值 5 门窗洞口长度、宽度 ±4 对角线差 4 位置偏移 3 表面平整度模具面 3 抹平面 5 侧向弯曲 L/1000且≤10 翘曲 L/1000且≤5 装饰线条宽度 ±2 预埋件安装用吊环中心线位置 10 外露长度 +10, 0 预埋内螺母中心线位置 10 与混凝土平面高差 0, -5 预埋木砖中心线位置 10 预埋钢板中心线位置 5 与混凝土平面高差 0, -5 预留孔洞中心线位置 5 洞口尺寸 +10, 0 结构安装用套筒中心线偏移 2 与混凝土平面高差 0, -5 螺栓中心线偏移 2 外露长度 +10, 0 预埋内螺母中心线偏移 2 主筋外留长度竖向主筋（套筒连接用） +10, 0 竖向主筋 +10, -5 水平钢筋（箍筋） +10, -5 主筋保护层厚度 +5, -3 4.7.12许可偏差（mm）通用表面平整度 2 石材和面砖立面垂直度 3 阳角方正 2 上口平直 2 接缝平直 3 接缝深度 ±5 接缝宽度 ±2 构件制作单位检验结果不合格品复查返修统计年月日附表B.0.7 梁、柱类构件质量检验统计工程名称子项号构件制作单位构件编号生产班组检验员检验项目质量标准要求生产单位检验统计主控项目 4.7.6 隐蔽工程检验统计、检验合格单 4.7.7 预留钢筋、连接套筒、预埋件和预留孔洞规格、数量 4.7.8 粗糙面或键槽成型质量 4.7.9 外观质量严重缺点通常项目 4.7.10 观感质量通常缺点 4.7.11许可偏差（mm）外形尺寸长度柱 +5, -10 梁 ±5 截面宽度 ±5 截面高度 ±5 表面平整度模具面 3 抹平面 5 侧向弯曲 L/1000且≤10 翘曲 L/1000且≤5 装饰线条宽度 ±2 预埋件安装用吊环中心线位置 10 外露长度 +10, 0 预埋内螺母中心线位置 10 与混凝土平面高差 0, -5 预埋木砖中心线位置 10 预埋钢板中心线位置 5 与混凝土平面高差 0, -5 预留孔洞中心线位置 5 洞口尺寸 +10, 0 结构安装用套筒中心线偏移 2 与混凝土平面高差 0, -5 螺栓中心线偏移 2 外露长度 +10, 0 预埋内螺母中心线偏移 2 主筋外留长度竖向主筋（套筒连接用） +10, 0 竖向主筋 +10, -5 水平钢筋（箍筋） +10, -5 主筋保护层厚度 +5, -3 4.7.12许可偏差（mm）通用表面平整度 2 石材和面砖立面垂直度 3 阳角方正 2 上口平直 2 接缝平直 3 接缝深度 ±5 接缝宽度 ±2 构件制作单位检验结果不合格品复查返修统计年月日附表B.0.8 预制混凝土构件出厂检验统计预制构件出厂合格证（准用证）编号工程名称子项号构件使用部位资料编号构件种类规格型号供给数量构件制作单位企业资质等级构件图纸混凝土设计强度等级混凝土浇筑日期年月日构件出厂日期年月日主控项目混凝土抗压强度受力主筋达成设计强度（%）试验编号力学性能试验编号钢筋连接套筒箍筋试验结论试验编号力学性能试验编号外观面层装饰材料质量情况规格尺寸试验编号试验结论保温材料连接件试验结论试验编号试验结论试验编号预埋吊件结构性能试验结论试验编号试验结论试验编号隐蔽工程验收统计构件使用说明书检验结论资料编号检验结论资料编号备注信息: 结论构件制作单位技术责任人日期年月日填表人日期年月日盖章监理单位技术责任人日期年月日监理工程师日期年月日盖章
