500kV港城至茂名送电线路工程茂名A段施工组织设计.docx

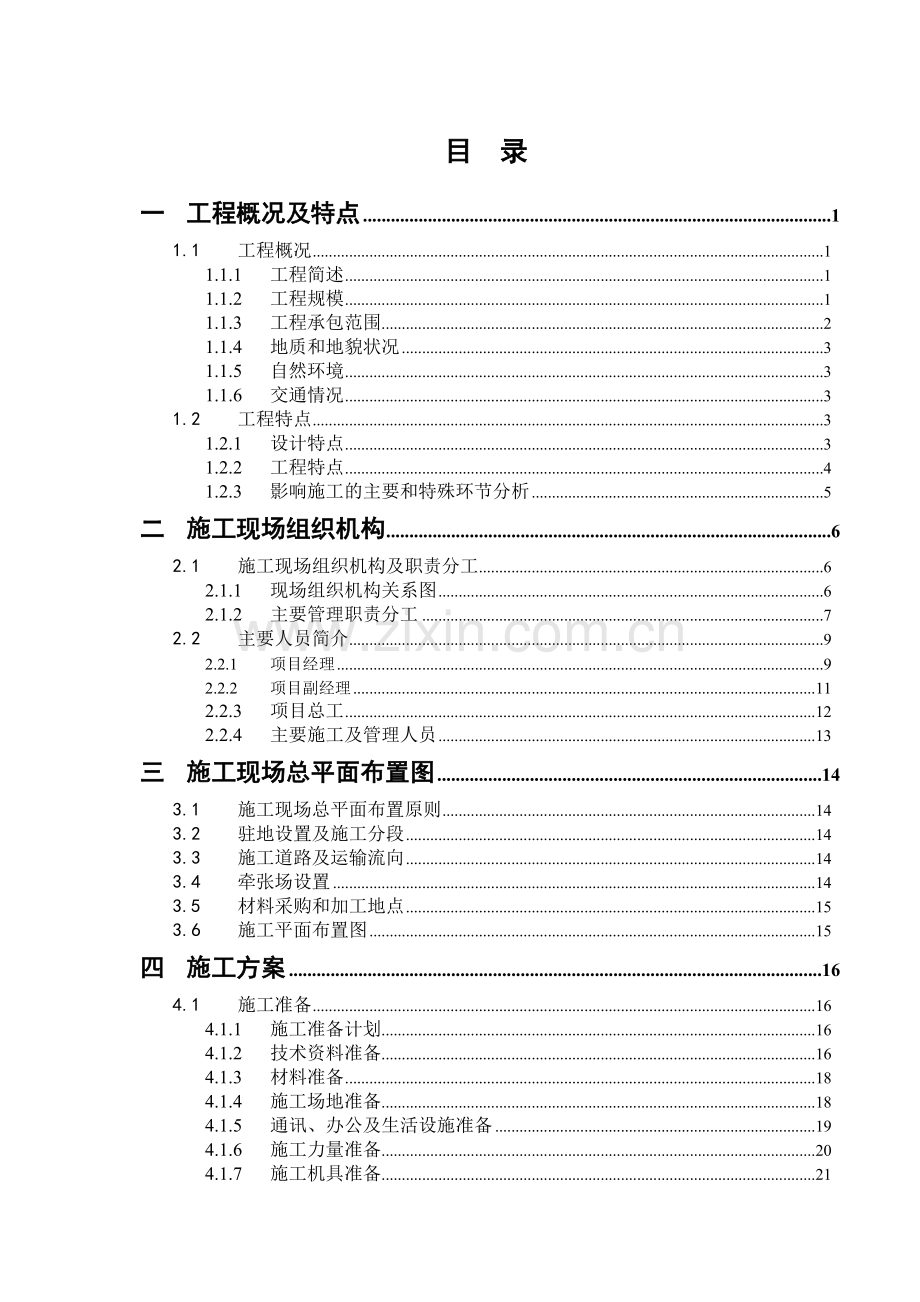

目 录
一 工程概况及特点 1
1.1 工程概况 1
1.1.1 工程简述 1
1.1.2 工程规模 1
1.1.3 工程承包范围 2
1.1.4 地质和地貌状况 3
1.1.5 自然环境 3
1.1.6 交通情况 3
1.2 工程特点 3
1.2.1 设计特点 3
1.2.2 工程特点 4
1.2.3 影响施工的主要和特殊环节分析 5
二 施工现场组织机构 6
2.1 施工现场组织机构及职责分工 6
2.1.1 现场组织机构关系图 6
2.1.2 主要管理职责分工 7
2.2 主要人员简介 9
2.2.1 项目经理 9
2.2.2 项目副经理 11
2.2.3 项目总工 12
2.2.4 主要施工及管理人员 13
三 施工现场总平面布置图 14
3.1 施工现场总平面布置原则 14
3.2 驻地设置及施工分段 14
3.3 施工道路及运输流向 14
3.4 牵张场设置 14
3.5 材料采购和加工地点 15
3.6 施工平面布置图 15
四 施工方案 16
4.1 施工准备 16
4.1.1 施工准备计划 16
4.1.2 技术资料准备 16
4.1.3 材料准备 18
4.1.4 施工场地准备 18
4.1.5 通讯、办公及生活设施准备 19
4.1.6 施工力量准备 20
4.1.7 施工机具准备 21

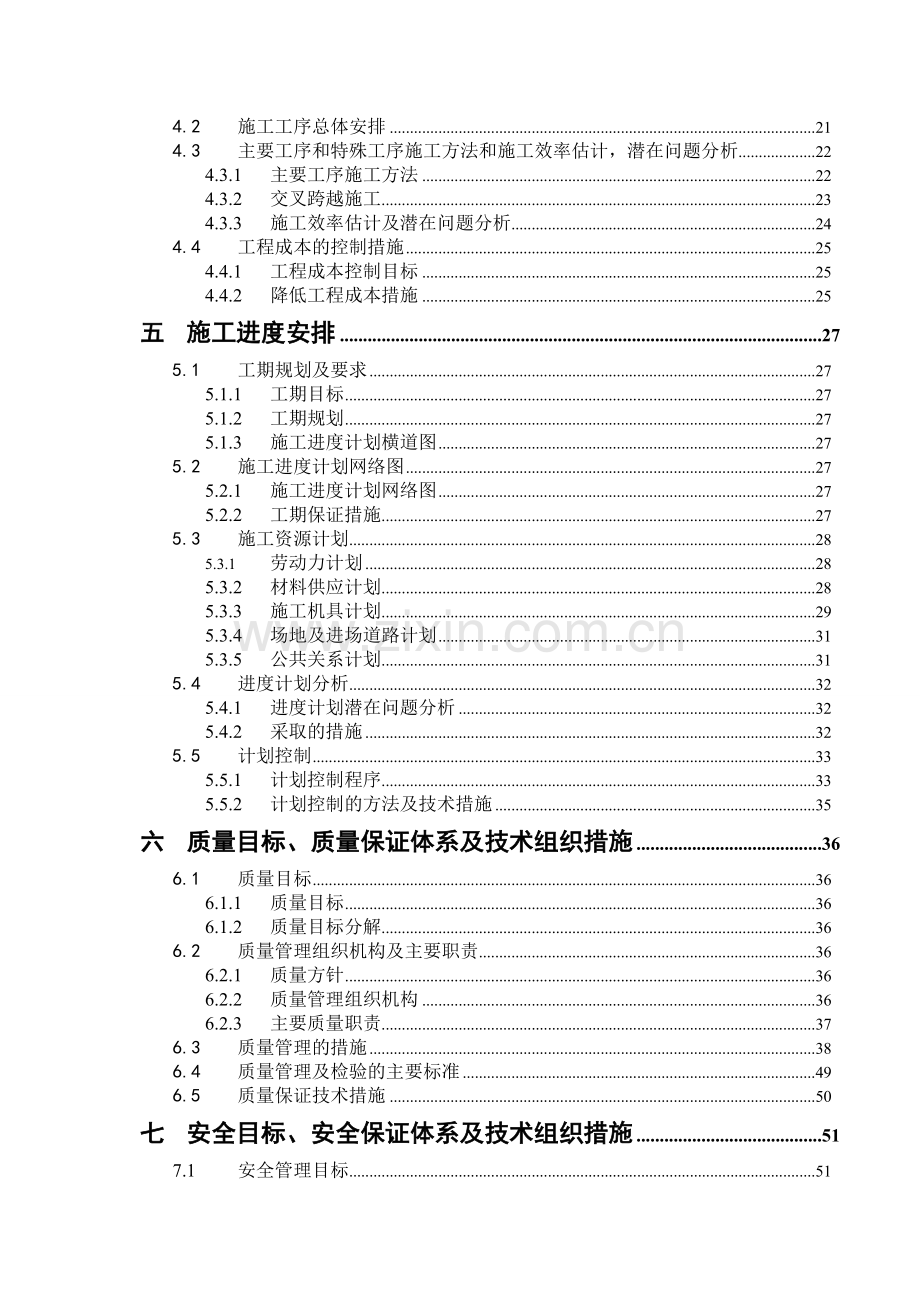

4.2 施工工序总体安排 21
4.3 主要工序和特殊工序施工方法和施工效率估计，潜在问题分析 22
4.3.1 主要工序施工方法 22
4.3.2 交叉跨越施工 23
4.3.3 施工效率估计及潜在问题分析 24
4.4 工程成本的控制措施 25
4.4.1 工程成本控制目标 25
4.4.2 降低工程成本措施 25
五 施工进度安排 27
5.1 工期规划及要求 27
5.1.1 工期目标 27
5.1.2 工期规划 27
5.1.3 施工进度计划横道图 27
5.2 施工进度计划网络图 27
5.2.1 施工进度计划网络图 27
5.2.2 工期保证措施 27
5.3 施工资源计划 28
5.3.1 劳动力计划 28
5.3.2 材料供应计划 28
5.3.3 施工机具计划 29
5.3.4 场地及进场道路计划 31
5.3.5 公共关系计划 31
5.4 进度计划分析 32
5.4.1 进度计划潜在问题分析 32
5.4.2 采取的措施 32
5.5 计划控制 33
5.5.1 计划控制程序 33
5.5.2 计划控制的方法及技术措施 35
六 质量目标、质量保证体系及技术组织措施 36
6.1 质量目标 36
6.1.1 质量目标 36
6.1.2 质量目标分解 36
6.2 质量管理组织机构及主要职责 36
6.2.1 质量方针 36
6.2.2 质量管理组织机构 36
6.2.3 主要质量职责 37
6.3 质量管理的措施 38
6.4 质量管理及检验的主要标准 49
6.5 质量保证技术措施 50
七 安全目标、安全保证体系及技术组织措施 51
7.1 安全管理目标 51
7.2 安全管理组织机构及主要职责 51
7.2.1 安全管理组织机构 51
7.2.2 安全管理主要职责 52
7.3 安全管理制度及办法 55
7.3.1 安全管理制度 55
7.3.2 安全管理办法 56
7.4 安全组织技术措施 57
7.5 重要施工方案和特殊施工工序的安全过程控制 60
7.5.1 安全过程控制程序 60
7.5.2 主要分部分项工程安全控制措施 61
八 工程分包的管理 63
九 环境保护及文明施工 64
9.1 环境保护 64
9.2 加强施工管理、严格环境保护 64
9.2.1 环境保护目标 64
9.2.2 环境保护体系 64
9.2.3 环境保护措施 64
9.3 文明施工的目标、组织机构和实施方案 65
9.3.1 文明施工目标 65
9.3.2 文明施工组织机构 65
9.3.3 文明施工实施方案 66
9.4 文明施工考核、管理办法 70
十 计划、统计和信息管理 72
10.1 计划、统计报表的编制与传递 72
10.2 信息管理 72
10.2.1 信息管理目标 72
10.2.2 信息管理措施 72

一 工程概况及特点
1.1 工程概况
1.1.1 工程简述
500kV港城至茂名送电线路工程（茂名段）由N201塔（即湛江段N111塔，含该塔）起至茂名站进线构架止，长35.569km，其中双回路34.715km，单回路0.854km。导线采用4*ACSR-720/50钢铝绞线，地线一根采用JLB2-40-7型铝包钢绞线，另一根采用48芯OPGW复合光缆。该工程分A、B两个标段，我公司所做的为A标段，线路从N201（含该塔）至N245塔（含该塔），线路全长17.954km,基础、铁塔45基，其中转角塔6基；导线采用4*ACSR-720/50钢芯铝绞线，地线一根采用LJB2-40-70铝包钢绞线，另一根采用24芯OPGW。
l 项目法人：广东电网公司
l 项目建设单位：茂名供电局
l 设计单位：广东省电力设计研究院
l 监理单位： 广东天广工程监理咨询有限公司
l 承包方式：包工和部分包料，杆塔材料、导地线、绝缘子、线路金具、光缆及光缆金具由建设单位提供，其余材料由施工单位提供。
l 要求质量标准：满足国家施工验收规范，优质工程标准，达标投产。
l 要求工期：2005年8月15日开工，2006年3月30日竣工，总日历工期228天。
1.1.2 工程规模
本标段由N201塔（即湛江段N111塔，含该塔）起至N245塔止（含该塔），全长17.954km，同塔双回路架设，铁塔总数45基，其中转角塔6基，直线塔39基，线路路径走向详见图3-1现场平面布置图。
本标段工程规模及基本工程量见下表：

工地运输
砂、石、水泥
吨
10086
基础钢筋、地脚螺栓、接地钢材
吨
506.4
塔材
吨
3375.7
导线、地线、OPGW
吨
1233
金具、绝缘子
吨
246

土石方工程
基坑土石方量
m3
41255
接地土石方量
m3
4737
平基土方
m3
2000
平基石方（松砂石）
m3
1000
基础工程
斜柱板式基础
m3
3092.4
垫层
m3
188.6
护坡、档土墙、排水沟（浆砌块石）
m3
600
基础钢筋
吨
385．7
地脚螺栓
吨
104.1
接地工程
TS6A/TS7A/TS8A/TB7
基
3/1/6/1
TS3/TS4/TS5/TS6/TS7/TS8
基
2/1/5/9/10/7
接地钢材
吨
16.6
组塔工程
直线塔
基
39
耐张塔
基
6
铁塔总数
基
45
铁塔总重
吨
3375.7
架线及附件工程
放线（同塔双回）
公里
17.954
其中：导线（ACSR-720/50）
公里
24×17.954
地线（JLB2-40-7）
公里
17.954
OPGW
公里
17.954
附件安装
基
45
其中：直线塔附件安装
基
39
耐张塔附件安装
基
6
1.1.3 工程承包范围
(1) 本标段线路本体施工（安装、调试、验收、移交、配合整套启动调试和参加联合试运行、维护、保管、保修等）工作，不包括OPGW的接续、测量；
(2) 负责项目法人提供材料（包括塔材、导线、地线、绝缘子、线路金具、光缆及光缆金具）在中心材料站的卸车、清点、质量验收和保管及至施工现场的运输和保管；
(3) 项目法人供应材料以外的其他材料的采购、运输和保管；
(4) 施工临时占地、施工道路及接地线敷设的青苗赔偿工作，不含架线工作的青苗赔偿、塔基占地的征地及其青苗赔偿。
1.1.4 地质和地貌状况
本标段沿线均为丘陵地貌，地质主要以坡积粉质粘土、残积粉质粘土（砾质粘性土）、全风化基岩、中等风化基岩为主，地层简单，部分塔基位于丘间平地上，地质多为软土层，下伏基岩有花岗岩、砂岩、泥岩等中等风化岩。
1.1.5 自然环境
(1) 本标段全线均在茂名化州市境内，属亚热带季风温和气侯区，年平均气温22℃以上，全年阳光充足，日照时间长，雨量充沛，年平均降雨量在1530～1770mm之间，常年植物葱绿，生机盎然，全段属Ⅱ级污区。
(2) 线路所在地临近南海，夏季常有台风侵袭，设计最大风速40m/s，无覆冰。
(3) 本标段线路所经地区均为丘陵，沿线植被较发育，主要种植桉树、杉树及各类松杂树，另有部分荔枝、香蕉等果树和花生、甘蔗等经济作物。
1.1.6 交通情况
本标段交通条件较好，主要可利用的公路有G207国道及由此向线路辐射的乡镇公路，部分丘陵地段交通条件较差，到塔位基本无路可走，要考虑修筑临时道路。
1.2 工程特点
1.2.1 设计特点
(1) 基本情况
电压等级：500千伏；
回路数及导线分裂数：双回路、导线四分裂正方形排列；
设计最大风速：40m/s。
(2) 基础类型
均为等截面斜柱基础，并大量采用不等高斜柱基础。
(3) 铁塔类型
直线塔（SZCA471、SZCA473、SZCA473A、SZCA475、SZCA476、SZCA477 、SZJC471）；
耐张塔（SJC471、SJC472、SJC473）。
(4) 接地
铁塔逐基接地，接地装置由水平敷设的环形或放射形圆钢接地体组成。
(5) 导、地线
导线采用ACSR-720/50钢芯铝绞线，地线一根选用JLB2-40-7铝包钢绞线，另一根选用48芯的OPGW光缆。
(6) 绝缘子串
导线悬垂串采用双联210KN绝缘子串；
导线耐张串采用双联400KN绝缘子串；
跳线串为单联70KN玻璃绝缘子串。
1.2.2 工程特点
(1) 本标段沿线跨越电力线不多，但跨大路、鱼塘和果园较多，青苗赔偿及树木砍伐量较大，主要跨越量如下表。
序号
名 称
单位
数 量
备 注
1
3级公路
次
1

2
大路
次
69

3
220kV电力线
次
1

4
10kV电力线
次
7

5
低压电力线
次
10

6
3级通信线
次
12

7
架空沟渠
次
1

8
果园
次
4

9
橡胶林
次
1

10
鱼塘
次
14

(2) 线路所在地化州市靠近南海，受强对流天气系统作用，沿线有可能出现大风、暴风，夏季常出现台风，施工时将充分考虑台风影响。
(3) 本标段沿线所经均为丘陵地貌，植被发育，对施工中的环境保护、水土保持和文明施工均提出了很高的要求。
(4) 本工程导线采用ACSR-720/50大截面钢芯铝绞线，该种导线铝钢比较大，架线施工时施工方案、设备、牵张段长度及牵张场地的选择需慎重考虑。
(5) 本工程为双回路线路，且导线截面大，因此铁塔重量均较大，立塔施工条件比较复杂。
(6) 本工程沿线交通运输便利，设备材料运输比较方便。
1.2.3 影响施工的主要和特殊环节分析
(1) 本工程导线截面较大，对牵张设备性能要求较高，施工时需重点考虑。
(2) 本标段线路临近南海，施工中可能受台风影响，使施工受阻，应及时了解气象信息，特别在架线施工时应制定相应防护措施。
(3) 本工程所在地夏季高温多雨，雨量比较充沛，雨天施工可能给施工运输和导地线架设带来影响。
(4) 若材料设备不能及时供应，可能影响施工进度。
(5) 本标段沿线跨鱼塘和果园较多，政策处理将有很大难度，可能影响施工。

二 施工组织机构
2.1 施工组织机构及职责分工
2.1.1 组织机构关系图
(1) 本工程实行项目经理负责制，现场成立项目经理部，建立现场管理组织机构。
(2) 项目经理部设项目经理1名，对公司经理负责，代表公司全面负责本工程的施工组织实施及商务工作；设项目总工程师1人，副总工1人，协助项目经理工作，负责本工程所有施工技术工作。
(3) 项目经理部下设工程部、经营部、物资部、综合部四个部门，主要管理人员由公司南方分公司及线路业务二部选派，受项目经理全权领导，对本工程的进度、质量、安全、成本等进行严格的管理和控制。
(4) 公司各职能部门负责提供专业指导和服务，对出现的问题及时做出反应，以确保工程顺利实施。
公司经理：高旭炎
(5) 组织机构关系如图2-1。

项目副经理：罗书明

项目总工：赵胜计
副总工：林兴波

工程部
主任：林兴波

项目经理：叶立运
综合部
主任：徐玉胜

物资部
主任：裴敏东
经营部
主任：何晶
施工一队
队长：吴银海
施工二队
队长：张光佑

图2-1:组织机构关系图
2.1.2 主要管理职责分工
部门或人员
职 责 分 工
项目经理
¨ 组织项目管理的班子，代表公司对本工程进行全面负责。
¨ 贯彻执行国家法律、法规、政策和强制性标准，执行公司的各项管理制度，维护公司的合法利益。
¨ 根据合同规定及工程需要，代表项目部负责接受项目法人的各项指令和要求。
¨ 履行项目招标文件及合同规定的任务。
¨ 组织编制项目管理实施规划。
¨ 根据公司《质量保证手册》、《职业安全健康保证手册》和《环境保护手册》建立项目质量、安全、环境管理制度并组织实施。
¨ 对进入现场的人力、资金、物资、机械等生产要素进行优化配置和动态管理。
¨ 在授权范围内负责项目内外关系的协调，解决项目中出现的问题。
¨ 按“项目管理目标责任书”处理项目部与国家、企业及职工之间的利益分配。
¨ 加强职工队伍素质的提高和企业的精神文明建设，做好职工思想政治工作。
¨ 进行现场文明施工管理，发现和处理突发事件。
¨ 组织本工程应急预案的编制和实施，组织项目部每月的一次安全大检查。
¨ 做好工程竣工前清场、扫尾、工程竣工资料移交、工程结算和编写项目总结等工作。
¨ 协助项目法人和公司进行项目的检查、评比等工作。
¨ 处理项目经理部的善后事宜。
项目总工
¨ 协助项目经理工作，全权处理施工中的技术问题，对工程质量、安全和环境管理在技术上负全责。
¨ 执行国家的有关施工技术政策和上级颁发的有关施工技术规范、规程和各项技术管理制度。
¨ 负责本工程施工中的技术、安全、质量工作，组织施工组织设计、重大施工方案、施工作业指导书的编制，贯彻公司质量、安全、环境管理体系和程序文件，对整个工程的质量、安全在技术上负全责。
¨ 组织编制并落实工程达标投产及“创优”的实施细则，分析影响工程质量的因素，组织制定预防措施，确保工程质量达到优质工程标准。
¨ 组织识别重大环境因素、安全危害、危险评价等，并制定相应的管理方案。
¨ 负责编制本工程应急预案。
¨ 负责组织工程复检，配合项目法人及相关部门做好中间检查及竣工验收。
¨ 组织检查现场布置是否符合技术方案的规定和要求。
¨ 组织本工程资料收集、整理、移交和存档工作。

部门或人员
职 责 分 工
工
程
部
技术管理人员
¨ 负责施工图的交底、审核、整理；
¨ 负责设计变更及修改通知单的实施；
¨ 负责现场技术交底及有关技术措施的编制；
¨ 负责施工过程的技术监督控制及有关技术问题的解决；
¨ 负责竣工资料编制等工作。
质量工程师
¨ 负责根据公司ISO9002质量管理体系的要求制定和执行本工程的质量计划；
¨ 负责本工程质量管理制度和规定的落实执行；
¨ 负责检查指导和监督执行施工过程中质量保证和质量检验工作，
¨ 对影响质量的关键部位进行全面检查；
¨ 对所有质量记录和试验报告进行收集、整理、审核；
¨ 负责中间验收、竣工验收的对外联络并办理签证。
专职安全员
¨ 负责根据公司职业安全卫生和环境管理体系的要求制定本工程现场健康、安全和环境管理制度并监督实施；
¨ 负责本工程安全管理制度和规定的落实执行；
¨ 负责施工现场的安全监察；
¨ 负责组织安全例会、安全考试、安全检查和安全教育；
¨ 负责开展各项安全活动并监督现场文明施工。
经营部
¨ 负责工程的成本核算、合同管理以及工程经济分析等工作。
¨ 负责编制内部施工预算，对内部进行工程结算。
¨ 负责工程的财务管理、劳资管理。
¨ 负责工程的计划、统计的编制和传递工作。
物资部
¨ 负责编制物资供应计划，对物资货源的组织、运输、仓储及现场管理制定出一系列管理措施，保证物资供应。
¨ 负责本工程项目法人供应材料的到货检验、卸车、运输、保管及发放。
¨ 负责自行采购材料的定货、采购、检验、运输、储备、供应等工作。
¨ 收集分类整理在发货、仓储、开箱、安装、调试、试运行、验收等阶段产生的各种资料，交工程部存档。
¨ 负责施工机具的调配与维修。
综合部
¨ 负责办理工程施工许可证及其他相关施工手续。
¨ 负责施工临时占地和施工道路的青苗赔偿、接地线敷设的青苗赔偿，协助建设单位进行塔基征地及架线青苗赔偿等工作。
¨ 负责项目部日常事务以及信息管理、劳动保护、消防保卫、卫生防疫、政治宣传等工作。

2.2 主要人员简介
2.2.1 项目经理
姓 名
叶立运
性别
男
出生年月
1963年12月

现任职务
公司副经理
职称
工程师
学历
MBA
本工程职务
项目经理
从事项目经理工作年限
9年
毕业院校
上海电力学院电力系
工作时间
1985年7月
已完工程项目情况
项目名称
建设规模
开/竣工日期
担任的职务
安全情况
质量状况
500kV上海南桥至杨高送电线路工程
46.04km
89.11-91.08
项目副总工
无事故
优良
220kV江苏戚墅苑至南江线路工程
9.8km
94.04-94.06
项目经理
无事故
优良
500kV浙江瓶窑至江苏斗山线路工程
47.67km
94.11-95.10
项目总工
无事故
优良
500kV广西平果至广东罗洞二回线路
46.67km
97.10-98.08
项目副经理
无事故
国家电力公司
优质工程
达标投产
500kV广东江门至茂名线路工程
34.56km
98.05-99.05
项目副经理
无事故
质量优良奖
达标投产
220kV广东百嘉站至三水线路工程
31.798km
99.10-00.04
项目经理
无事故
达标投产
500kV广东岭澳核电站至东莞线路工程
24.95km
00.08-01.02
项目经理
无事故
优良
500kV广东江门至茂名二回线路工程
57.137km
01.11-02.06
项目经理
无事故
优良
500kV惠州至横沥送电线路工程
18.228km
03.01-03.10
项目经理
无事故
优良
500kV莞城输变电工程解口线路工程
26.005km
03.11-04.06
项目经理
无事故
优良

项目经理证书：

2.2.2 项目副经理
姓 名
罗书明
性别
男
出生年月
1966年9月

现任职务
线路业务二部经理
职称
工程师
学历
大专
本工程职务
项目经理
从事项目总工工作年限
6年
毕业院校
上海电力学院电力系
工作时间
1986年7月
主要资历、经验及承担过的送电线路工程
项目名称
建设规模
开/竣工日期
担任的职务
安全情况
质量状况
500kV上海南桥至杨高送电线路工程
46.04km
89.11-91.08
技术员
无事故
优良
500kV安徽繁昌至江苏斗山线路工程
84.5km
91.01-92.05
技术主管
无事故
优良
500kV浙江瓶窑至江苏斗山线路工程
47.67km
94.11-95.10
工程部主任
无事故
优良
500kV浙江天荒坪抽水蓄能电站至瓶窑线路工程
37.874km
95.12-96.06
项目副总工
无事故
优良
500kV浙江瓶斗线开环入江苏东善桥变电站线路工程
12.92km
97.05-97.12
项目总工
无事故
达标投产
220kV广东百嘉站至三水线路工程
31.798km
99.10-00.04
项目总工
无事故
达标投产
500kV广东岭澳核电站至东莞线路工程
24.95km
00.08-01.02
项目总工
无事故
优良
500kV广东江门至茂名二回线路工程
57.137km
01.11-02.06
项目总工
无事故
优良
500kV曲江至北郊二回线路工程
56.298km
02.10-03.05
项目总工
无事故
优良
500kV惠州至横沥送电线路工程
18.228km
03.05-03.10
项目副经理
无事故
优良
500kV莞城输变电工程解口线路工程
26.005km
03.11-04.06
项目经理
无事故
优良
2.2.3 项目总工

姓 名
赵胜计
性别
男
出生年月
1973年10月
现任职务
线路二部总工
职称
工程师
学历
大专
本工程职务
项目总工
从事项目总工工作年限
3年
毕业院校
安徽机电学院
工作时间
1994年7月
主要资历、经验及承担过的送电线路工程
项目名称
建设规模
开/竣工日期
担任的职务
安全情况
质量状况
500kV平罗Ⅱ回线路工程
46.04km
97.11-98.08
技术员
无事故
优良
500kV江门至茂名Ⅰ回线路工程
24.5km
98.03-99.03
技术主管
无事故
优良
500kV天广直流线路工程
47.67km
99.03-00.08
工程部主任
无事故
优良
500kV广东岭澳核电站至东莞线路工程
24.95km
00.08-01.02
工程部主任
无事故
优良
500kV广东江门至茂名二回线路工程
57.137km
01.11-02.06
工程部主任
无事故
优良
500kV曲江至广州北郊站线路工程
18.228km
02.09-03.01
工程部主任
无事故
优良
500kV惠州至横沥送电线路工程
18.228km
03.02-03.06
工程部主任
无事故
优良
220kV云端线解口入三榕站线路工程
3.5km
03.7-04.09
项目副经理兼总工
无事故
优良
500kV鹅横线解口入博罗站线路工程
2.007km
04.10-05.01
项目副经理兼总工
无事故
优良

2.2.4 主要施工及管理人员
姓名
职 务
职 称
主要资历、经验及承担过的项目
林兴波
工程部主任
工程师
从事输电线路施工及管理6年，曾任班组技术员、技术负责人、工程部主任，在500kV惠横线、500kV莞城解口、500kV惠横线解口等工程中担任工程部主任。
何晶
经营部主任
会计
从事会计、经营管理工作，曾任出纳员、核算员、经营负责人，在500kV惠横线、500kV莞城解口、500kV台香线等工程中担任经营部主任。
徐玉胜
综合部主任
技师
从事输电线路施工及管理15年，曾任施工队长、综合部主任，在500kV南扬线、500kV繁斗线等工程中任施工队长，在500kV南郑线、500kV惠横线、500kV莞城解口等工程中任综合部主任。
裴敏东
物资部主任
技师
从事输电线路工程施工及物资管理工作14年，曾任施工队长、物资部主任，在500kV斗黄线、500kV阳淮线、500kV瓶南线、500kV惠横线、500kV莞城解口等工程中担任物资部主任。
徐友胜
项目部
质量工程师
技师
从事输电线路施工及质量检验14年，曾任施工队长、质检员、质量工程师，在500kV平罗线、500kV江茂二回、500kV惠横线、500kV莞城解口等工程中任质量工程师。
单万军
项目部
专职安全员
技师
从事输电线路施工及安全管理15年，曾任施工队长、安全员、专职安全员，在500kV平罗线、500kV阳淮线、500kV、500kV惠横线解口等工程中担任专职安全员。
吴银海
施工一队
队长
技师
从事输电线路工程施工27年，曾任操作工、施工队长，在500kV岭东线、500kV任淮线、±500kV贵广线等工程中担任施工队长。
张光佑
施工二队
队长
技师
从事输电线路工程施工16年，曾任测工、施工队长，在500kV阳淮线、±500kV龙政线、500kV岭东线、500kV江茂二回、500kV惠横线、500kV莞城解口等工程中担任施工队长，

三 施工现场总平面布置图
3.1 施工现场总平面布置原则
3.1.1 项目经理部设在线路附近，要求交通便利，与各施工队距离较近。这样以便于施工与管理；便于与现场指挥部联系；便于与其它施工单位联系；便于社会公共设施利用；便于与项目法人、监理单位联系。
3.1.2 施工队驻地设置在其施工段线路中间，靠近线路，地势较高、便于运输的地方。
3.1.3 材料站设置在交通便利、减少多次中转的地方，场地要求平整、开阔，便于材料的码放和发放，便于调度。
3.1.4 施工现场布置符合安全、消防及环境保护要求。
3.2 驻地设置及施工分段
3.2.1 驻地设置
项目部及材料站：设在化州市良光镇。
各施工队驻地：田寮、杨梅。
3.2.2 施工分段
序号
施工队
驻地
施工分段
控制段长度
控制段塔基
1
施工一队
田寮
N201～N223（不含N223）
8.587km
22基
2
施工二队
杨梅
N223～N245（含N245）
9.367km
23基
说明：施工分段适用于基础和组塔，架线采用流水作业。
3.3 施工道路及运输流向
3.3.1 运输流向及运输道路：中心材料站→各施工点；材料运输主要利用G207国道及由此向线路辐射的乡镇公路、大路。
3.3.2 主要运输方式：国道及乡镇间公路、能通车大路采用汽车运输，无公路的地方采用人力或畜力运输。
3.3.3 施工道路修筑：大路可作扩宽和修补以使汽车通行方便，对张牵设备进场及部分无运输道路地段可考虑修临时运输道路，由于沿线环境保护要求很高，尽可能少修筑临时道路。
3.4 牵张场设置
本标段线路长17.954km，杆塔45基，因沿线地形均为丘陵，地势平坦，但由于导线截面较大，放线滑车数受到严格控制，因此，根据现场收集和调查结果，本着安全、经济以及保证质量的施工原则，全线考虑设置三个牵张段。牵张场的选择以交通方便，靠近公路，符合实际为原则，对牵张设备进入场地，部分地段将修筑临时道路。
3.5 材料采购和加工地点
3.5.1 本工程的砂、石就近在化州市选择优质采购点，水泥在茂名市采购，并按规定制作砼试块，选择的水泥生产厂家必须经过监理工程师的同意。
3.5.2 钢材及地脚螺栓由项目部在广东省内选择合格的厂家进行采购，钢筋的加工制作在中心材料站进行集中加工。
3.6 施工平面布置图
见图3-1。

四 施工方案
4.1 施工准备
4.1.1 施工准备计划
施工准备工作是搞好工程建设及管理的前提，必须有计划、有步骤地落实、监督，本工程计划在准备阶段完成内容如下表：

1
成立项目经理部，建立健全组织机构
3

2
人员、机具、车辆、物资、资金入场
5

3
驻地及材料站选址
3

4
砂石选场、采样、试验、订货
8

5
配合比设计
28

6
审查施工图纸、参加图纸会审
1

7
编制施工组织设计
3

8
编制基础施工资料及交底
8

9
建立各项管理制度
5

10
协调地方关系、办理施工手续
5

11
办理临时占地
5

12
人员培训
8

13
线路复测
8

14
提交开工报告
1

4.1.2 技术资料准备
(1) 图纸会审
l 项目法人按计划交付施工图纸和其它技术资料后，由项目总工组织各级技术人员认真阅读设计图纸及有关技术文件，理解设计意图，重点核查施工安装条件，工序接口、尺寸等内容，将疑问、建议、错误或遗漏等进行自审记录。
l 项目总工带队，组织工程部主任、专业工程师、技术骨干参加项目法人组织的图纸会审，将自审中发现的问题及建议提出来共同探讨，统一认识，形成图纸会审纪要，会后进行逐层传达。
(2) 原始资料调查分析
l 由项目经理组织相关人员进行现场实地勘察，对自然条件、交通状况、地方劳力水平、地方材料供应等情况进行调查分析，形成调查分析报告，为施工组织设计、管理制度、施工技术措施编制等提供第一手资料。
(3) 编制施工技术文件
l 根据施工图纸、工程及项目管理特点、现场调查资料公司及采用的施工方法编制各类施工技术文件。
l 施工技术文件的格式、内容、审批、修改应根据公司《质量管理手册》、《职业安全健康及环境管理手册》及其程序文件的要求进行。
l 本工程所编制的施工技术文件包括但不限于以下部分：
序号
施工技术文件名称
编写人
计划出版日期
备注
1
施工组织设计
林兴波
2005.9.5

2
基础施工作业指导书
林兴波
2005.9.6

3
接地工程施工作业指导书
林兴波
2005.9.6

4
铁塔组立施工作业指导书
林兴波
2005.10.30

5
重要交叉跨越施工技术措施
林兴波
2005.12.30

6
OPGW架设作业指导书
林兴波
2005.12.30

7
导地线架设施工作业指导书
林兴波
2005.12.30

8
液压压接作业指导书
林兴波
2005.12.30

9
附件安装作业指导书
林兴波
2005.12.30

(4) 技术交底与培训
l 执行项目部施工技术管理制度的规定，在各分部、分项工程开工前进行技术交底培训和安全考试，做到人人心中有数，交底后，若设计或施工方法变更，则应重新进行交底。交底内容要有书面记录，受交底人要签字。未经交底、考试不及格或对交底内容不清者不得上岗操作。
(5) 首基试点
l 选择一代表性基础进行首基试点，试点由项目经理主持，项目总工、技术人员、施工队长、安全员、质检员、施工骨干参加，同时邀请业主参加，监理旁站检查。
l 现场施工布置、工艺流程、作业方法与作业指导书要一致，需要修改时，先履行审批手续；
l 认真分析试点过程和结果，改进作业指导书，使之更加完备。
4.1.3 材料准备
(1) 根据进度计划编制物资采购供应计划，并随着工程的不断深入考虑必要的修正。
(2) 项目法人供应材料管理
l 项目法人供应的材料到货后，按材料标准及合同有关规定对其进行质量验收，按材料特性进行分类存放和保管。发现质量问题及时向监理汇报处理，保证向现场供应的材料都是检验合格的。
l 对检查过程中发现的供应材料质量缺陷做好记录，及时提交给项目法人，对厂家在施工现场处理质量缺陷的工作予以配合，提供必要的方便。
(3) 自购材料的管理要求
l 自购材料按“制定物资采购计划→加工、订货，签订供应合同→制定运输方式和计划→组织进场、按要求堆放→贮存、保管→使用”的程序进行，采购计划和采购合同副本提供给监理备案。
l 自购材料的质量符合国家标准、线路施工验收规范及设计技术要求，并向监理提供完备的产品合格证和材质证明书。
l 基础及接地钢材选择有资质的国家定点厂，报告监理单位，得到同意后，再签订订货合同，按批量取样送检，合格后方可加工，并检验合格后运至施工现场。
l 选择优质的砂石供应点，按规范规定抽样，送到经省建委批准的合格质量检验部门进行检验，送检样品由监理人员见证取样，检验报告送监理单位审查批准后方可使用。工程中使用的材料与送检样品必须一致。
l 水泥选择有资质、有信誉，且是经过中国水泥产品质量认证委员会认证通过的生产厂家，并且经过监理工程师的同意，同时按验收规范的要求制定采购、运输、保管和使用等管理办法，在工程中实施。
(4) 材料站对到货的材料按要求进行分类存放和保管，做到堆放合理、标识清楚、包装完备、取用方便。并对所有物资建立帐卡，做到帐、卡、物一致。
4.1.4 施工场地准备
(1) 及时办理进入所在地区施工的注册手续，以及职工的居住证明；根据施工现场总平面布置图选择好项目部、材料站、施工队驻地。
(2) 在施工前与当地有关行政部门取得联系，办理与工程有关的手续和协议。
(3) 根据现场实际情况，对牵张设备的进场和部分桩号的材料运输适当修筑施工道路，保证施工道路畅通。
(4) 坚持文明施工，严格控制施工用地，尽可能减少青苗损失，将施工场地控制在规定指标之内。
4.1.5 通讯、办公及生活设施准备
(1) 项目部配备电脑、打印机、数码相机，程控电话，传真机等具备电子化、信息办公条件的现代化办公设施。
(2) 配备一定数量的现代化通讯工具，确保图文、声讯信息随时传递的可靠性、连续性和高速性。
(3) 办公室建立小型局域网连接INTERNET，设置一台专用微机并注册专用E-mail地址提供给建设单位、监理等相关单位，以便实现远程数据传输，保障项目部与建设单位、监理单位的图文信息传递。对项目部通过VPN与公司MIS系统实行远程登录。
(4) 项目部在当地邮局设立通信邮箱，以保证邮件的正常通邮渠道。
(5) 项目主要负责人及各部门负责、施工队长等均配备移动电话，以保证与公司、项目法人、监理等及时联系。
(6) 架线阶段采用无线电台及对讲机进行联络。
(7) 在项目部、材料站、施工队均设食堂、宿舍、卫生间等生活、娱乐设施，各施工队配备小型生活车，解决生活供给问题，同时配备必要的生活用品和办公、消防、安全、保卫设施。
(8) 项目部设一名经培训合格的兼职医务人员，并配备一定数量的必需药品，同时与当地卫生部门联系，做好疾病防治工作，在办公室醒目位置张贴急救电话。
(9) 本工程主要配备的办公、通讯和生活设备如下表。
序号
名 称
单位
数量
责任人
备注
1
台式计算机
台
1
徐玉胜

2
笔记本电脑
台
3
徐玉胜

3
小型局域网设备
套
1
徐玉胜

4
打印机
台
1
徐玉胜

6
传真机
部
1
徐玉胜

7
复印机
台
1
徐玉胜

8
电话
部
1
徐玉胜

9
常用办公品
套
6
徐玉胜

11
对讲机
台
4
徐玉胜

12
照像机
台
2
徐玉胜

13
摄象机
台
1
徐玉胜

14
望远镜
台
2
徐玉胜

15
伙食用具
套
5
徐玉胜

16
电冰箱
台
2
徐玉胜

17
洗衣机
台
2
徐玉胜

18
电视机
台
5
徐玉胜

19
乒乓球桌
套
1
徐玉胜

20
消毒柜
