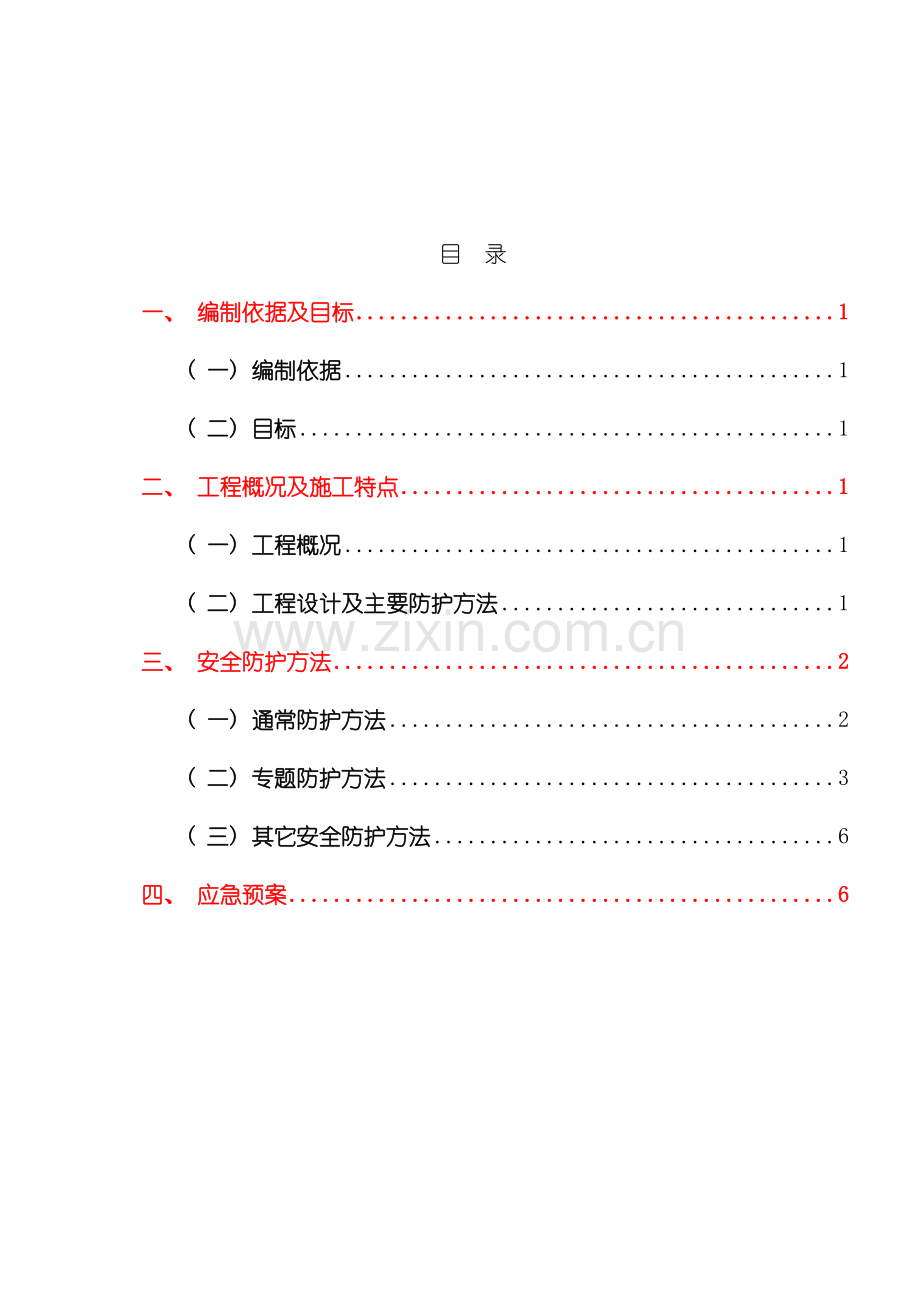

目　录
一、 编制依据及目标 1
( 一) 编制依据 1
( 二) 目标 1
二、 工程概况及施工特点 1
( 一) 工程概况 1
( 二) 工程设计及主要防护方法 1
三、 安全防护方法 2
( 一) 通常防护方法 2
( 二) 专题防护方法 3
( 三) 其它安全防护方法 6
四、 应急预案 6

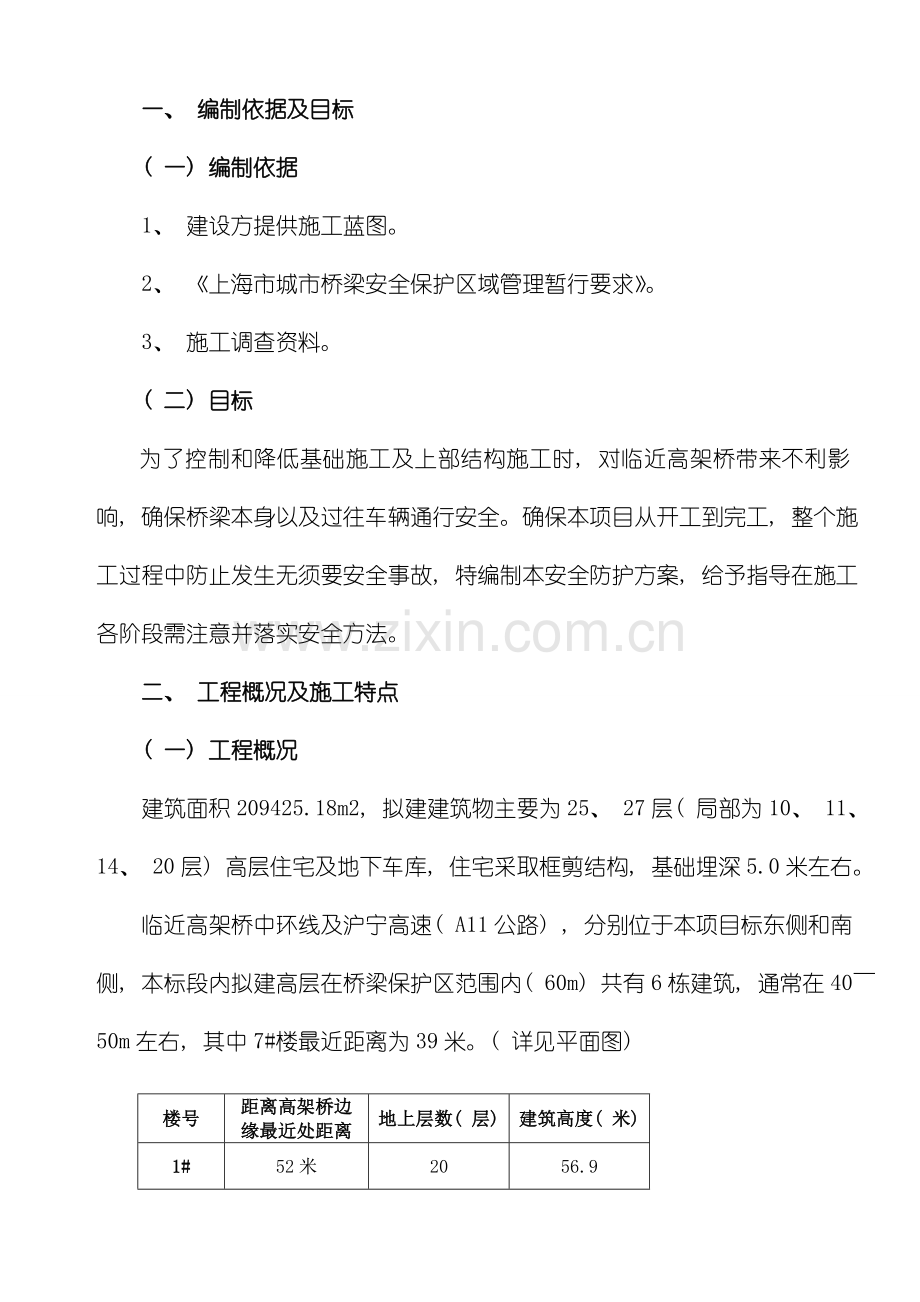

一、 编制依据及目标
( 一) 编制依据
1、 建设方提供施工蓝图。
2、 《上海市城市桥梁安全保护区域管理暂行要求》。
3、 施工调查资料。
( 二) 目标
为了控制和降低基础施工及上部结构施工时, 对临近高架桥带来不利影响, 确保桥梁本身以及过往车辆通行安全。确保本项目从开工到完工, 整个施工过程中防止发生无须要安全事故, 特编制本安全防护方案, 给予指导在施工各阶段需注意并落实安全方法。
二、 工程概况及施工特点
( 一) 工程概况
建筑面积209425.18m2, 拟建建筑物主要为25、 27层( 局部为10、 11、 14、 20层) 高层住宅及地下车库, 住宅采取框剪结构, 基础埋深5.0米左右。
临近高架桥中环线及沪宁高速( A11公路) , 分别位于本项目标东侧和南侧, 本标段内拟建高层在桥梁保护区范围内( 60m) 共有6栋建筑, 通常在40～50m左右, 其中7#楼最近距离为39米。( 详见平面图)

楼号
距离高架桥边缘最近处距离
地上层数( 层)
建筑高度( 米)
1#
52米
20
56.9
2#
54米
25
70.9
3#
51米
27
76.5
5#
42米
27
76.5
7#
39米
25
70.9
10#
45米
14
41.1

( 二) 工程设计及主要防护方法
⑴设置双轴水泥搅拌桩
本项目临近高架桥侧基坑围护设计为双轴水泥搅拌桩∅700@1000, 三排, 总宽度5.2m, 深度在15米左右。双轴水泥搅拌桩设置, 使得在基坑开挖前经过在基坑周围不利土层中进行钻孔并压浆, 使桩间相互连接形成连续墙体, 基坑开挖时起到挡土支护作用, 降低并阻止了围护墙外围已经有建( 构) 筑物基础水平位移; 对基坑底部抗隆起稳定性; 并起到止水作用, 控制建筑物变形, 最终对附近已经有建( 构) 筑物起保护作用,
( 2) 变形监测
本项目施工流程为: 基坑支护( 双轴水泥搅拌桩、 局部伴有钻孔灌注桩) , 同时穿插进行工程灌注桩施工→基坑降水→基坑土方开挖→地下部分施工→回填土→地上部分施工, 期间依照工程需要对附近桥梁及已经有建筑进行跟踪变形监测, 及时监测及时反馈, 对变形量超出规范范围, 对应工序马上停顿施工, 采取方法阻止变形扩大。在整个施工过程中, 变形监测是整个防护方法中最主要一环。
( 3) 设安全平网
对于地面以上施工, 主要是在楼层周侧设置平网, 用来接住坠落人和物, 预防伤及过往车辆和行人。
三、 安全防护方法
( 一) 通常防护方法
1) 基本要求
1、 严格按照同意施工方案组织施工。严格按与各设备管理单位订立安全协议和划定界限施工, 禁止私自扩大施工范围。
2、 严格执行《上海市城市桥梁安全保护区域管理暂行要求》管理条例。施工前, 对现场作业人员进行城市桥梁安全保护区域施工安全知识学习和安全教育, 并做好对应统计, 并对学习者进行考评, 考试合格后方可进行施工。
4、 必须按要求着装、 佩戴必备防护用具和正确使用防护用具, 严格执行安全技术操作规程。
6、 依照安全协议, 严格施工登记把关和现场监控制度, 施工项目责任人、 把关人员未到现场不准施工。邻近现有桥梁保护区施工项目未订立安全协议不准施工, 设备管理单位监控人员未到现场不准施工。
7、 按相关要求设置施工安全防护, 主战联络员、 现场防护人员经路局关于单位培训考试合格、 责任心强正式职员担任。
9、 机械设备操作人员、 特种作业人员, 必须经专业安全技术培训考试合格后, 方可持证上岗。
10、 严格执行劳动安全防护方法: 防车辆伤害; 防高处坠落; 预防触电伤害; 预防起重伤害; 预防机具伤害。
12、 在临近现有桥梁保护区施工, 预防施工机具材料造成侵限, 而影响行车安全。
( 二) 专题防护方法
1) 双轴水泥搅拌桩
1、 施工方法
( 1) 就位对中: 移动深层搅拌机抵达指定桩位、 对中, 对中误差小于2cm, 搅拌轴达成设计深度后, 再将深层搅拌机边搅拌边提升, 垂直度偏差小于0.5%L。
( 2) 预搅下沉: 待深层搅拌机冷却水循环正常后, 开启深层搅拌机, 使深层搅拌机沿导向架搅拌下沉, 下沉速度由电气控制装置电流监测表控制, 工作电流小于额定电流, 假如下沉速度太慢, 可从输浆系统补给清水以利钻进。
( 3) 制备水泥浆: 深层搅拌机预搅下沉同时, 后台按设计确定配合比拌制水泥浆液, 搅拌桩采取42.5#普通硅酸盐水泥, 掺量为13%, 水灰比为0.55, 每次投料后拌合时间不得少于3min, 待压浆前将浆液倒入集料斗中。
( 4) 喷浆、 搅拌、 提升: 深层搅拌机下沉到设计深度后, 开启灰浆泵, 待浆液抵达喷浆口, 严格按设计确定提升速度边喷浆边提升深层搅拌机。
( 5) 重复搅拌: 深层搅拌机喷浆提升至设计顶面标高时, 关闭灰浆泵, 集料斗中浆液恰好排空, 为使软土和浆液搅拌均匀, 再次将深层搅拌机边搅拌边下沉, 至出地面。
( 6) 清洗机具、 管路: 向集料斗中注入适量清水, 开启灰浆泵, 清洗全部管路中残水泥浆, 直至基本洁净, 并将粘附在搅拌头软土清洗洁净。
( 7) 移位: 重复上述步骤进行下一根桩施工。
3、 施工关键点
施工前应平整场地, 地上、 地下障碍物去除洁净, 做到桩机地基平整、 坚实、 稳固和适用。
( 1)挖好后, 搅拌机依照定位准确就位, 做到对号入座, 同时利用搅拌机上设置线锤和水平尺调整搅拌机垂直度和水平度, 确保搅拌机钻杆保持垂直。垂直度误差不应超出0.3%L( 采取经纬仪跟踪) 。
( 2)必须平直稳固, 走管上任意两点高差不可大于2cm。
( 3)预搅下沉时, 钻头转速控制在60rpm以内, 钻速控制在0.5m/min, 提升速度小于50cm/min, 预搅下沉电流控制在70A以内。
( 4)在配制水泥浆液时, 要求搅拌均匀, 每桶水泥浆搅拌大于2分钟, 水灰比按0.55配制, 掺入量为13%, 采取42.5普通硅酸盐水泥。
( 5)在喷浆搅拌提升过程中, 应做到送浆在前, 提升在后。做到均匀提升, 与注浆同时提升到顶, 送浆不得中途停浆。
( 6)提升过程中不得停顿送浆, 假如出现断浆情况, 必须重新下沉到停浆位置以下0.5m, 然后送浆搅拌提升, 以确保桩体完整性。
( 7)严格按设计要求及关于规范进行施工, 搅拌桩钻进深度、 水泥掺量等均应满足设计要求, 桩位偏差小于30mm, 成桩垂直偏差小于0.5%桩长。
( 8)工程施工过程中应随时检验钻头直径, 直径磨损小于10mm。
( 9)采取一喷二搅施工工艺, 以确保桩体泥土充分搅拌。
( 10)施工中每班组制作一组试块, 试块规格: 7.07*7.07*7.07cm3一组六块。试样起源于沟槽中置换出水泥土, 拆模后立刻进行养护。
( 11)施工完成, 整理好关于原始资料。
4、 施工质量、 技术方法
( 1) 遇孤石处理方法: 在水泥搅拌桩施工过程中, 对埋深较浅地段大孤石采取开挖部分, 取出孤石。对埋深较深大孤石, 经现场确认无法施工时, 采取补桩方法, 补桩与原设计桩径桩长水泥含量等同。
( 2) 垂直度控制及纠斜方法: 桩机就位时, 确保其钻杆中心与桩中心在一个垂直面上, 其钻杆垂直度, 符合施工要求, 若在施工发生桩位倾斜现象, 则应重新定位桩机, 依照需要采取补桩方法。
( 3) 意外停机时应急方法: 为预防施工中发生意外停机事件, 自备一台发电机; 施工中因故中止而续打时, 为预防断桩或缺浆, 应使搅拌轴下沉至停浆面以下50mm, 待恢复供浆后再继续喷浆提升, 对于因为意外事件造成桩机停机时间较长, 则需采取补桩方法。
( 4) 水泥土强度及补救方法: 施工过程中应随时检验施工统计, 并对每根桩进行质量评定, 对于不合格桩应依照其位置和数量等详细情况, 分别采取补桩或加强桩邻桩等方法。搅拌桩在成桩7天后用轻便触探器钻取加固桩身土样, 观察搅拌均匀程度, 同时依照轻便触探击数用对比法判定桩强度。检验桩数量不少于成桩数量2%。
2) 变形监测
( 详监测资料部分)
3) 设安全平网
安全网质量必须符合GB5725-35要求, 即外形尺寸为1.8×6m和4×6m两种, 每张网重量应少于15kg/张大于8kg/张, 安全网分平网立网两种。立网目数应在 目( 10CMX10CM) 以上。
一、 平网:
安装平面不垂直于水平面, 主要是用来接住坠落人和物安全网称为平网。
⒈平网要能承受重100kg底面积为2800cm2模拟人形砂包冲击后, 网绳、 边绳、 系绳都不停裂( 允许筋绳断裂) , 冲击高度10m最大延伸率不超出1.5m。
旧网重新使用前, 按GB5725-86要求, 应全方面进行检验, 并签发允许使用证实方准使用。
⒉网外观检验:
⑴网目边长不得大于10cm, 边绳、 系绳、 筋绳直径不少于网绳2倍, 且应大于7mm。
⑵筋绳必须纵横向设置, 相邻两筋绳间距在30至100cm之间, 网上全部绳结成节点必须牢靠, 筋绳应伸出边绳1.2m, 以方便网与网或网与模杆之间拼接绑扎。( 或另外加系绳绑扎) 。
⑶旧网应无破损或其它影响使用质量毛病。
⒊网选择:
⑴依照使用目标, 选择网类型, 依照负载高度选择网宽度、 立网不能代替平网使用, 而平网可代替立网使用。
⑵当网宽为3m时, 张挂完伸出宽度约2.5m, 当网宽4m时张挂后伸出宽度约3m。
⒋网安装:
⑴安装前必须对网及支杆、 横杆、 锚固点进行检验, 确认无误后方可开始安装。
⑵安全网内外侧应各绑一根大横杆, 内侧在横杆绑在事先予埋好钢筋环上或在墙( 楼板) 内侧再绑一根大横杆与外侧安全网里大横杆绑在一起, 大横杆离墙( 或楼板) 间隙≤15cm。网外侧大横杆应每隔3m设一支杆, 支杆与地面保持45°角, 支杆落点要牢靠固定, 如在楼层无法固定时可设扫地杆, 把几根支杆底脚连在一起与柱绑牢。
⑶安全网以系结方便, 连接牢靠又易解开受力后不会散脱为标准。多张安全网连接使用时, 相邻部分应紧靠或重合。
⑷平网安装时不宜绷得过紧, 应外高内低( 外侧高出50m) 网负载高度在5m以内时, 网伸出建筑物宽度2.5m以上, 10m以内时网伸出建筑物宽度最小3m。
⑸在输电线路附近安装时, 必须先征得关于部门同意, 并采取适当防触电方法, 不然不得安装。
⑹第一道安全网通常张挂在二层楼板面( 3～4m高度) , 然后每隔6～8m再挂一道活动安全网( GB5725-85要求) 。多层或高层建筑除在二层设一道固定安全网外, 每隔四层应再设一道固定安全。
⑺网与其下方( 或地面) 物体表面距离不得小于3m。
⑻在张挂安全网时应事先考虑到在暂时需进出料位置应留有可收起活动安全网, 当吊料时将网收起, 用完时立刻恢复原状。
⒌使用、 维修、 保养:
⑴安全网在使用中必须每七天进行一次外观检验, 杂物及时清理。
⑵当受到较大荷载冲击后, 应更换新网或及时进行检验, 看有没有严重变形、 磨损、 断裂、 连接部位脱落等确认完好后, 方可继续使用。
⑶按GB5725-85要求使用中每3个月应进行试验绳强力试验( 或依照说明书进行试验) 。
⒍安全网清理: 清理安全网如顶进入安全网, 事先必须先检验安全网质量, 支杆是否牢靠、 确认安全后, 方可进入安全网清理, 清理时应一手抓住网筋, 一手清理杂物, 禁止人站立安全网上, 双手清理杂物或往下抛掷。
清理杂物时, 地面应设监护人, 禁人入内, 或是加设围栏。
( 三) 其它安全防护方法
在现有桥梁保护区施工时, 除加强对现有桥梁保护区施工安全管理外, 还应采取对应防护方法。相关人员如发觉施工地点有异常情况时, 除采取紧急方法外, 须立刻上报相关部门, 采取对应方法, 预防事故扩大。
四、 应急预案
1) 目标
为预防和控制在施工过程中发生桥梁变形, 给桥梁及行车安全造成危害, 以待发事件时能有效地应急控制, 正确有效实施对应, 最大程度降低造成损失。
2) 方针目标
坚持”安全第一、 预防为主”、 ”保护人员安全优先、 保护环境优先”方针, 落实”常备不懈、 统一指挥、 高效协调、 连续改进”标准。愈加好地适应法律和经济活动要求; 给企业员工工作和施工场区周围居民提供愈加好更安全环境; 确保各种应急资源处于良好备战状态; 指导应急行动按计划有序地进行; 预防因应急行动组织不力或现场救援工作无序和混乱而延误事故应抢救援; 有效地防止或降低人员伤亡和财产损失; 帮助实现应急行动快速、 有序、 高效; 充分表现应抢救援”应急精神”。
3) 事故性质、 后果
若在施工过程中发生桥梁较大变形及倾斜事故, 不但势必造成重大安全伤亡事故, 交通阻塞, 而且对企业和社会带来严重不良影响。
4)预防与预警
1、 事故预防方法
①建立健全各种规章制度, 落实安全生产责任。
②定时进行安全检验, 强化安全生产教育。
③做好施工前技术准备工作, 编制详细施工方案和专题安全技术方法, 明确每道工序工艺标准和安全操作要求。并对现场施工责任人和每个作业人员进行详细书面交底和现场交底。
2、 报警、 联络步骤:
事故发生后, 当事人或最先发觉人应立刻大声呼叫停顿作业, 并有责任、 权利将信息准确传递出去, 信息应包含以下内容: 事故发生地点, 关于人员有没有伤亡, 设备是否受损, 桥梁倾斜程度, 事故类型等。听到呼叫任何人, 都有责任将险情信息汇报给与其最近负责领导、 抢险队员, 使消息快速汇报到应急响应小组组优点。应急领导小组组长及时汇报给上级部门, 并通知办公室值班调度及时通知各相关单位部门配合。组长调动各职能部门( 组员) 立刻投入事后抢救及处理工作, 详细建联络步骤框图。

当事人或最先发觉人向项目责任人汇报
项目责任人向上级部门汇报 请求紧急处理
事故调查
组长
值班员
通知外部机构
通知上级主管部门
副组长、 组员
通知外部机构
事故调查处理

应急联络步骤框图
5) 应急小组人员职责
应急小组职责
落实落实国家、 地方政府等关于法律、 法规和关于要求; 负责施工现场意外事故汇报, 调查事故原因、 性质及发展过程, 立刻作出应急处理方法反应; 组织重大意外事故现场监察、 防护及应急处理。
( 1) 组长: 全方面领导应急领导小组工作, 准确掌握事故严重程度和影响范围。召集各参加抢险救援部门和事故单位现场责任人研究现场救援方案, 制订详细救援方法。正确指挥抢险抢救队伍进行抢救, 指挥疏散事故影响区域人员。总体协调各部门在紧急应变中分工协作和响应中统一指挥调度, 对人力、 物力和财力进行调配。
( 2) 副组长: 帮助组长开展应急管理工作, 正确指挥抢险抢救队伍进行抢救, 指挥疏散事故影响区域人员, 及时向组长汇报对事故破坏程度。当组长不在时候代替组长行使职责。
( 3) 应急办公室: 应急办公室设在安质部, 负责施工过程中日常应急处理工作, 由现场抢险抢修组、 医疗抢救组、 通讯联络组和后勤组组成。
( 4) 现场抢险抢修组: 事故发生后, 现场抢险抢修组负责事故现场处理。依照事故发生实际情况, 分析事故原因, 及时制订处理方案, 采取加固、 抢修或排除事故隐患等方法, 有效遏制事故蔓延。同时, 负责现场周围人员和器材物资抢救, 为将事故损失降到最小, 防止事故范围扩大和再次发生。应抢救援人员要具备丰富施工及抢险经验管理人员及特种工人员。
( 5) 医疗抢救组: 负责事故所造成人员伤害现场抢救, 在医护人员抵达之前, 对受伤人员进行初步紧抢救护。医护人员抵达时, 组织救护车辆及医务人员、 器材进入指定地点, 帮助医疗救护人员将伤员送至安全地点。伤情严重, 专员负责送至附近医院紧急抢救。
( 6) 通讯联络组: 快速将事故造成破坏程度、 相关影响向上级部门及指挥长汇报, 并引导抢险车快速抵达事故现场。抢修抢救人员抵达现场后向其介绍情况, 帮助紧急抢修及抢救。
( 7) 后勤组: 负责应急响应中财力、 物力调配, 确保环境抢救工作顺利进行, 并负责帮助事故调查和善后处理工作。
( 8) 项目部职责: 依照工程特点, 确定合理施工方案, 做好安全防护; 认真编写施工应急预案、 施工安全技术方法; 严格按照既定方案进行施工。
( 9) 施工架子队职责: 加强安全意识, 严格恪守各项操作规程, 按既定方案施工。在事故发生后帮助参加抢险抢修工作。
6) 应抢救援方法
1、 事故发生后, 项目责任人按程序立刻汇报项目上级部门请求紧急处理; 同时, 工地防护人员立刻按防护要求设置对应标识, 并维护现场连续。
2、 现场停顿施工作业, 并在现场施工责任人和技术人员指导下, 立刻组织劳力, 相关机械设备组织抢修工作。
7) 培训与演练
1、 定时组织安全生产培训, 熟悉各种应急处理技术;
2、 定时组织应急处理技术演练, 应急预案综合演练每六个月不少于1次。
8) 保障方法
(一) 应急队伍保障
1、 架子队是应急处理主要队伍, 应按照职责制订先期处理队伍、 后续支援队伍组织保障方案。
2、 项目部应加强同相关部门沟通协调, 确保应急处理时公安、 医疗等专业救援队伍设备抢修队伍及时赶赴应急现场进行救援抢修。
3、 事故发生后, 在地方政府部门支持下, 充分发挥地方专业救援力量, 减轻突发事件造成损失。
4、 项目部应急办公室应定时组织应抢救援队伍进行培训和演练, 提升应对突发事件水平。
(二) 物资保障
1、 项目部要建立健全应抢救援物资贮备、 调拨及紧急配送体系, 完善应急工作程序。
2、 项目部负责应急所需物资和生活用具贮备, 并加强贮备物资监督管理, 确保应急物资和生活用具及时供给, 随时掌握库存情况, 对各类物资及时给予补充和更新。
主要应急机械设备贮备表
序号
设备名称
单位
数量
规格型号
主要工作
性能指标
备注
1
挖掘机
辆
4

斗容量2m3

2
吊车
台
4
800T

3
自卸车
辆
3

25T

4
千斤顶
台
10
YCW-120型
120T

5
对讲机
台
10
GP88S

6
应急灯
台
10

8
担架
个
10

9
大锤
把
20

(三) 现场救援和工程抢险装备保障
1、 项目部依照应抢救援工作需要, 按照平战结合标准, 配置现场救援和工程抢险装备及器材, 建立对应维护、 保养和调用等制度。
2、 项目部加强与地方政府及相关部门、 企事业等单位沟通协调, 确保应急处理时可依照应急抢险救援需要, 依法征用、 调用单位和个人交通工具、 设施及工程抢险装备和器材。
3、 各项目部应按照标准建立救援和抢险装备信息数据库并及时更新, 重点做好应急现场救援和工程抢险装备等物资贮备, 明确应急抢险装备类型、 数量、 性能和存放位置, 并制订对应维护、 保养和检测等制度, 使其处于良好状态, 确保应急指挥调度准确、 可靠。
(四) 交通运输保障
1、 项目部对管段内各类交通运输工具数量、 分布、 功效、 使用状态要实施动态管理。
2、 事故发生后, 项目部依照现场情况, 制订事故发生期间交通管制和线路通行、 车辆调度等保障方法并落实。需要地方政府及相关部门支援, 由指挥部应急办负责联络协调, 确保应抢救援通道快速顺畅。
3、 项目部应与地方政府及相关部门协调, 建立交通应急联动机制, 依照需要设置应抢救援”绿色通道”, 确保抢险救援车辆无偿及时经过。
(五) 治安保障
1、 发生事故后, 项目部应组织力量负责暂时治安保卫工作, 维持现场秩序。
2、 项目部应及时与地方政府及相关部门联络协调, 在事件现场设置警戒区, 负责事故现场治安警戒和管理。
3、 项目部应配合地方政府及相关部门, 做好现场防范防护, 维持现场秩序, 打击违法犯罪活动。全力维护事件现场及周围社会稳定。
