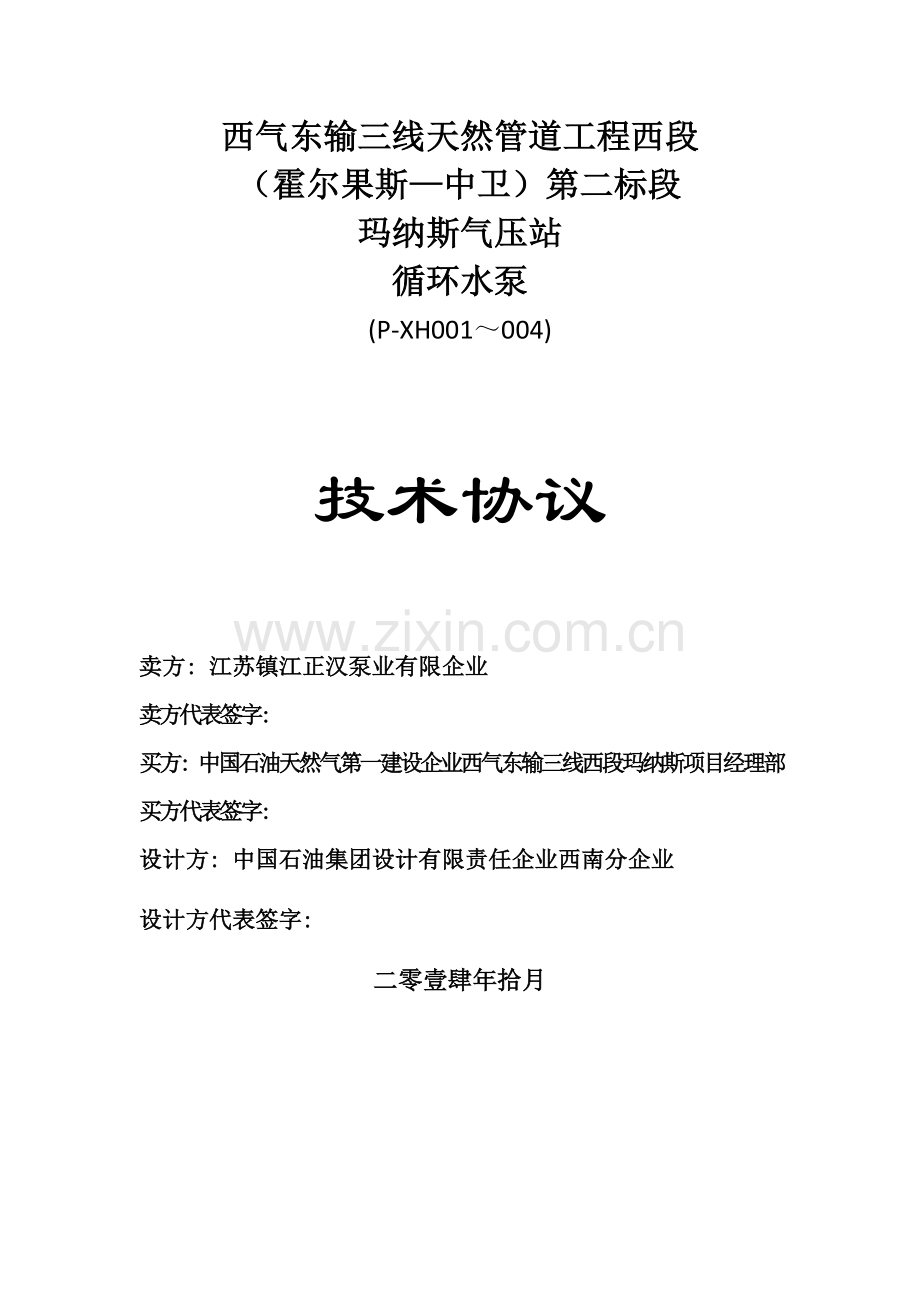

西气东输三线天然气管道工程西段霍尔果斯中卫第二标段玛纳斯压气站循环水泵技术协议模板.doc

西气东输三线天然管道工程西段
（霍尔果斯—中卫）第二标段
玛纳斯气压站
循环水泵
(P-XH001～004)

技术协议

卖方: 江苏镇江正汉泵业有限企业
卖方代表签字:
买方: 中国石油天然气第一建设企业西气东输三线西段玛纳斯项目经理部
买方代表签字:
设计方: 中国石油集团设计有限责任企业西南分企业
设计方代表签字:
二零壹肆年拾月
1、 技术条款响应表
条款
内容
响应程度
投标商对应条款说明
E
C
V
A
N
X
1

上表符号说明:
E加强。能愈加好地满足该条款要求。
C响应。无保留地接收该条款。
V改变。投标商对要求（数据）有小改变, 投标商应说明。
A替换。提出另一个方案, 投标商说明。
N不适用。投标商应说明理由。
X除外。不接收, 不提供该性能, 投标商应说明理由。

2、 供货清单
序号
名 称
规格和型号
单位
数量
产地
生产厂家
备注
1
循环水泵
ISG125-200
台
4
镇江
镇江正汉泵业

2
电机
YX3-200L2-2WF2
台
4
佳木斯/上海/湘潭
佳木斯/上海电机/湘潭电机
37KW
３
联轴器
/
套
4
镇江
镇江正汉泵业

４
底座、 地脚螺栓螺母及垫圈
ISG125-200
套
4
镇江
镇江正汉泵业

５
进、 出口反法兰
及紧固件
ISG125-200
套
4
镇江
镇江正汉泵业

6
防护罩
ISG125-200
套
4
镇江
镇江正汉泵业

7
成套保护器
/
套
4
镇江
镇江正汉泵业
含振动检测探头
8
防冷凝空间加热器
/
套
4
镇江
镇江正汉泵业

安装和试车备品备件
序号
名 称
规格和型号
单位
数量
产 地
生产厂家
备 注
1
密封圈/垫
ISG125-200
套
4
镇江
镇江正汉泵业

2
密封环
ISG125-200
套
2
镇江
镇江正汉泵业

3
叶轮螺母
ISG125-200
套
2
镇江
镇江正汉泵业

推荐两年备品备件
序号
名 称
规格和型号
单位
数量
产 地
生产厂家
备 注
1
密封环
ISG125-200
套
2
镇江
镇江正汉泵业

2
叶轮螺母
ISG125-200
套
2
镇江
镇江正汉泵业

3
挡水圈
ISG125-200
套
2
镇江
镇江正汉泵业

4
轴承
6312/Z2
套
2
SKF/NSK
SKF/NSK

5
机械密封
/
套
2
镇江
镇江正汉泵业

专用工具: 无

3、 主体设备通常说明, 包含处理工艺原理、 正常操作常见故障、 维护管理内容

3.1、 设备工作原理
管道泵是单吸单级离心泵一个, 属立式结构, 因其进出口在同一直线上, 且进出口口径相同, 仿似一段管道, 可安装在管道任何位置故取名为管道泵（又名增压泵）。管道泵所以能把水送出去是因为离心力作用。水泵在工作前, 泵体和进水管必需罐满水形成真空状态, 当叶轮快速转动时, 叶片促进水很快旋转, 旋转着水在离心力作 用下从叶轮中飞去, 泵内水被抛出后, 叶轮中心部分形成真空区域。水源地水在大气压力（或水压）作用下经过管网压到了进水管内。这么循环不已, 就能够实现连续抽水。
3.2、 产品特点
1、 泵为立式结构, 进出口口径相同、 且位于同一中心线上, 可像阀门一样安装于管路之中, 设有安装底脚, 增加泵稳定性, 外形紧凑美观, 占地面积小, 建筑投入低。
2、 该立式泵在整体结构上进行大胆突破设计, 泵与电机不共轴。电机采取YX3系列高效一般电机, 处理原立式管道泵加长轴电机维修难问题。
3、 轴封采取机械密封, 采取进口硬质合金密封环, 能有效地增加机械密封使用寿命。
４、 安装检修方便, 无需拆动管路系统, 只需卸下泵联体螺母即可抽出全部转子部件。
5、 可依据使用要求即流量和扬程需要采取泵串、 并联运行方法。
6、 可依据管路部署要求采取泵竖式和横式安装。
3.3、 维护
１、 应常常检验运转过程中是否平稳, 机械密封磨损及泄漏情况, 立刻更换密封件, 预防压力水进入电机。
２、 常常检验电机外壳温度改变, 泵正常运转, 电机温升许可达80℃, 必需时须深入检验电机电流是否有超载和三相电流不平衡现象。
３、 常常检验进水池有没有漂浮物及水位改变情况, 若进水池降到最低水位以下时, 泵应停止运行, 以免发生汽蚀, 损坏叶轮。必需时, 可调整闸阀, 合适降低泵出水量, 促进水池水位回升。
４、 管道泵试运转应符合下列要求:
驱动机转向应与泵转向相同;
各固定连接部位应无松动, 各润滑部位加注润滑剂规格和数量应符合设备技术文件要求;
预润滑要求部位应按要求进行预润滑;
各指示仪表, 安全保护装置均应灵敏, 正确, 可靠;
盘车应灵活, 无异常现象;
3.4、 安装:
安装时, 应选距输送液最近地方, 使泵装在含有最小吸入高度和最短吸入管路处;
注意: 应确保机组与周围障碍物距离大于150mm, 使电机风扇有取得足够空气起源。
当管道泵使用在振动要求比较严格地方, 能够使用减振器(垫), 须按厂家指导进行安装。
管道安装应可靠固定, 紧靠泵法兰处管路支承应有足够刚性, 不得让泵承受管道重量及压力。
管道泵组安装应避免太阳直射和雨淋。
管道泵进口应安装真空压力表, 出口法兰应安装压力表, 以观察和控制泵运行情况。压力表量程应为实际压力2～3倍为宜。

3.5、 进口和出口管路应装设闸阀, 以方便维修和运行调整。
1接线: 必需按铭牌要求正确接线, 接线时, 接线端必需牢靠, 不许可有松动, 不然, 会造成接触不良而造成缺相烧机。为确保电机可靠运行, 电器开关处应装上过载保护装置, 并依据电机铭牌上电流要求调整保护装置设定值大小。
警告: 如不安装过载保护装置, 会因出水阀门全开时, 偏大流量运行时或某种情况下电流忽然增大造成过载使电机烧坏。
在吸入状态(水位低于叶轮轴线或水位低于泵吸入口轴线), 标准大气压时管道泵安装高度H安=10-(NPSH)r-0.5-hw, hw为吸入管路阻力损失(公式中计算单位: m)。
若从水池中抽水时, 管道泵吸入口前直管段长度不应小于入口直径3倍, 吸入管口浸入水面下深度应大于入口直径1.5倍且大于500mm。吸入管口距池壁距离应大于1.5倍口径, 距池底应大于1.5倍口径且大于50mm, 并应加设滤网, 滤网总面积不应小于吸入管口面积2～3倍。
注意: 吸入管水平段管路安装应逆水流方向稍向下倾斜, 预防窝气。
为了便于开启前向泵内灌水, 可在止回阀两端加设一个旁通阀, 在管道泵开启前打开旁通阀向泵内灌水, 注满后关闭, 方便使用。对用于高层楼房供水或出口压力大于0.2MPa泵, 除在排出口装有闸阀外, 还应在管道泵出口和闸阀间装有止回阀, 以免忽然停电高压水回流造成叶轮损坏。

3.6、 运行:
打开进口阀门和放气塞, 关闭出口闸阀, 向泵内灌满水后关闭放气塞。
起动前, 应用螺丝刀拨动水泵电机风叶, 检验电机运转灵活情况。
点动电机, 确定泵轴旋转方向是否符合泵上旋转标识方向(从电机端看, 顺时针旋转)。

3.7、 警告: 严禁在泵内无水时试运行, 以避免机械密封损坏。
在进口闸阀全开, 吐出闸阀关闭时, 起动水泵, 打开压力计, 逐步开启出口闸阀直至所需运行工况(在出口闸阀关闭时, 运行时间应不超出3分钟), 注意电机运行时电流不超出额定电流。
停机次序: 关闭吐出管路上闸阀----电机---压力表。
注意压力表和电流表改变, 发觉异常, 立刻采取对应方法。

4、 对配套隶属设备通常说明
防冷凝空间加热器是在泵停机时开启, 关键是预防电机受潮降低绝缘等, 并对电机进行预热处理。
监测定子温度热电阻: 是对电机一个保护, 关键是测量电机定子温度, 当温度高于度时对电机断电保护。
监测轴承温度热电阻: 泵正常运行时, 轴承温度通常在60度左右, 当温度超出85度时, 给出报警信号, 当温度超出95度时, 给出停机信号。说明泵出故障, 要求停机排除故障后再启泵。

5、 设备性能参数:
循环水泵性能参数
名称
循环水泵
数量要求
4
水泵型式
立式管道泵
水泵型号
ISG125-200
额定流量（m3/h）
150
额定扬程（m）
50
效率
80%
泵进、 出口径
DN125
配套电机
YX3-200L2-2WF2
电机功率（kw）
37
电机转速（r/min）
2900
电机防护等级
IP55
电机绝缘等级
F
额定电流A
67.05
开启电流A
502.875
效率
94%
功率因数
0.82
循环水泵噪声db(a)
85

6、 工艺管路步骤图、 供货界面
工艺管路步骤图 无
供货界面: 见附件ISG125-200-002安装尺寸图

7、 设备关键部件材料选择说明:
关键零部件材质应不低于以下材质要求
叶轮: 304不锈钢
泵体: 304不锈钢
轴: 2Cr13
联轴器: 45#钢
机械密封: 动静环: 硬质合金（YG6）, 橡胶件: 氟橡胶, 其它: 316
8、 设备外形图
见附件: ISG125-200-002安装尺寸图

9、 设备剖面图
见附件: ISG型管道泵剖面图

10、 成套提供仪表及控制系统资料
电机绕组、 轴承、 空间等温度保护由机泵成套保护控制器, 将电机非电量保护合成一个停机信号, 干接点, 供买方引接。

11、 现场电控柜单线图、 电机控制原理图、 电缆表等
无。

12、 噪声数据
名称
循环水泵
噪声db(a)
85

13、 润滑剂清单
名称
润滑剂
首次填充量
更换周期
循环水泵电机轴承润滑油
锂脂基3#
150克
6个月

14、 试运行及投产所需备品备件清单
序号
名 称
规格和型号
单位
数量
产 地
生产厂家
备 注
1
密封圈/垫
ISG125-200
套
4
镇江
镇江正汉泵业

2
密封环
ISG125-200
套
2
镇江
镇江正汉泵业

3
叶轮螺母
ISG125-200
套
2
镇江
镇江正汉泵业

15、 两年内运行及维修所需备品备件清单
序号
名 称
规格和型号
单位
数量
产 地
生产厂家
备 注
1
密封环
ISG125-200
套
2
镇江
镇江正汉泵业

2
叶轮螺母
ISG125-200
套
2
镇江
镇江正汉泵业

3
挡水圈
ISG125-200
套
2
镇江
镇江正汉泵业

4
轴承
6312/Z2
套
2
SKF/NSK
SKF/NSK

5
机械密封
/
套
2
镇江
镇江正汉泵业

16、 专用工具清单
序号
名 称
规格和型号
单位
数量
产 地
生产厂家
备 注
1
无

17、 设计、 制造、 测试和验收技术标准清单
实施标准以下:
GB/T 3214- 水泵流量测定方法
GB/T 5656- 离心泵技术条件( II类)
GB/T 13006- 离心泵、 混流泵和轴流泵汽蚀余量
GB/T 13007- 离心泵效率
GB/T 3216 - 回转动力泵水力性能验收试验 l级和2级
JB/T8097-99 泵振动测量与评级方法
JB/T8098-99 泵噪音测量与评级方法
GB/T 13384- 机电产品包装通用技术条件
HG/T 20592- 钢制管法兰( PN系列 )A系列
HG/T 20606- 钢制管法兰用非金属一平垫( PN系列 )
HG/T 20613- 钢制管法兰紧固件( PN系列 )
IEC529 防爆等级分类
JB/T4297 泵产品涂漆技术条件
GB/T 13306－ 产品标牌
GB/T755- 旋转电机 定额和性能
IEC60034 旋转电机
GB/T 4942.1－ 旋转电机外壳防护分级
SY/T0407 － 涂装前钢材表面预处理规范
GB/8923- 涂装前钢材表面锈蚀等级和除锈等级
注, (均应为协议签署时最新版本)

18、 其她资料
整机泵性能试验及见证要求。

文件见证
现场见证
检验数量
水压试验
√

√
性能试验
√
√
√
NPSH试验
√

√
机械运转试验
√

√
振动检验
√

√
成套设备测试
√
√
√
噪声检验
√

√
管嘴负荷试验
√

√
动平衡试验
√
√
√
轴承箱
√

√
铸件材料检验
√

√
着色渗透法检验
√

√
超声波检验
√

X光照片
√

磁粉擦伤试验
√

19、 售后服务
一)技术支持与培训
我企业将会立刻向用户提供必需技术资料和图纸, 同时为确保用户能熟练掌握产品正常使用和日常维护, 将依据用户需要, 为用户提供相关实际操作和日常维护培训。经过培训使最终用户技术人员能独立掌握产品结构, 故障诊疗, 维护管理, 使之能适应系统正常运行需求。
培训方法为: 可依据用户要求采取集中或分散方法进行。
培训教员: 由企业统一指派技术人员进行。
培训关键内容:
产品安装与操作常识及设备正常使用技能;
产品日常维护、 故障判定与简单处理方法
产品常见故障分析、 应急处理和故障预防。
（二)现场指导安装
企业成立了一支由高素质熟练技术工人组成售后服务及安装调试队伍, “立刻、 快捷、 满意”是我们售后服务承诺。企业发出每批货物都安排相关人员按用户要求时间到现场进行技术服务, 根据技术资料和图纸要求进行指导安装, 分部与整套试运及试生产。
（三）质量确保期限及常年技术服务支持
企业一贯奉行“实事求是, 热心服务”宗旨, 企业不仅提供一流质量产品, 也提供一流服务,给正汉用户提供可靠全方位确保。对本协议全部产品, 企业除严格实施买方文件要求服务承诺, 并作出以下承诺:
1．保修服务承诺:
质保期为投运验收合格之日起二年, 全部产品享受终生维护服务和备品备件优惠供给。
2．产品退换货要求:
产品安装调试出现故障, 用户能够选择退货、 换货或修理。
在质保期内供方无偿负责现场指导安装。
3．服务响应时间及修复时间:
响应时间: 企业在独山子设有办事处, 接到用户服务请求, 将在2小时内作出回复, 二十四小时内抵达现场处理问题。
（四）定时走访服务
企业技术服务部或用户服务中心服务人员每个季度将对最终用户进行一次上门走访。立刻汇总回访统计, 并将汇总情况通报给用户。使用户随时掌握产品运行状态。
（五）用户档案及设备服务管理
企业建立有完善用户信息管理制度, 为用户, 尤其是行业用户建立用户信息档案, 并全部进入企业服务信息管理系统, 使我们能有效, 正确、 快捷掌握用户第一手资料, 从而愈加好服务于用户。

20、 调试及培训
调试关键工序表
序号
工序名称
工序关键内容
备注
1
泵组基础找平
泵组基础平面找水平

2
正反向
点动调试电机转向与泵转向相符

3
泵组安装找中心
调整泵组轴线与电机轴线同轴度

序号
技术服务内容
计划人天数
派出人员组成
地点
备注
职称
人数
1
泵结构组装
1人天
工程师
1

2
泵组日常维护知识
1人天
工程师
1

3
泵组常见故障及排除方法
1人天
工程师
1

21、 其它事项
本技术协议书中未尽事宜按循环水泵技术规格书及数据单实施。
22、 附件
1、 ISG125-200-002安装尺寸图
2、 ISG125-200-001性能曲线图
3、 ISG结构示意图
